1 Modelo Entidad Relación E-R Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

2 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control El modelado de datos es independiente del hardware o software usado para su implementación. Un modelo Entidad - Relación, puede ser implementado en bases de datos jerárquicas, red o relacionales.

3 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

4 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Entidades:  Una entidad es un objeto que tiene significado o importancia, cuya información se necesita conocer.  Un objeto de interés al negocio  Una clase o categoría de algo  El nombre de una cosa

5 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control En el contexto de administración de personal de una empresa las entidades pueden ser: Empleado Departamento Proyecto Entidades Ejemplo:

6 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos Describen las entidades y son las piezas específicas de información que se desea conocer Por ejemplo, posibles atributos para la entidad empleado serían: -Nombre -Fecha nacimiento -Sueldo -Rut

7 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos Para cada atributo hay un conjunto de valores permitidos, llamados el dominio o el conjunto de valores de ese atributo. Tipos de atributos:  Simples y compuestos  Univalorados y multivalorados  Nulos  Derivados

8 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos simples y compuestos Cliente id_cliente nombre_cliente nombres apellidos

9 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos univalorados y multivalorados empleado id _ empleado nombre_subordinado id_empleado es univalorado nombre_subordinado es multivalorado

10 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos Nulos Se usan cuando una entidad no tiene valor para un atributo Puede indicar que el valor del atributo es desconocido Un atributo desconocido puede ser bien perdido ( el valor existe pero no se dispone de la información) o no conocido ( no se sabe realmente si el valor existe o no)

11 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Atributos Derivados Son atributos que se obtienen a partir de otros atributos. Ejemplo: edad_empleado antigüedad_cliente

12 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Instancias Cada entidad debe tener múltiples ocurrencias o instancias. Por ejemplo, la entidad Empleado, tiene una ocurrencia (o instancia) por cada empleado en la empresa.

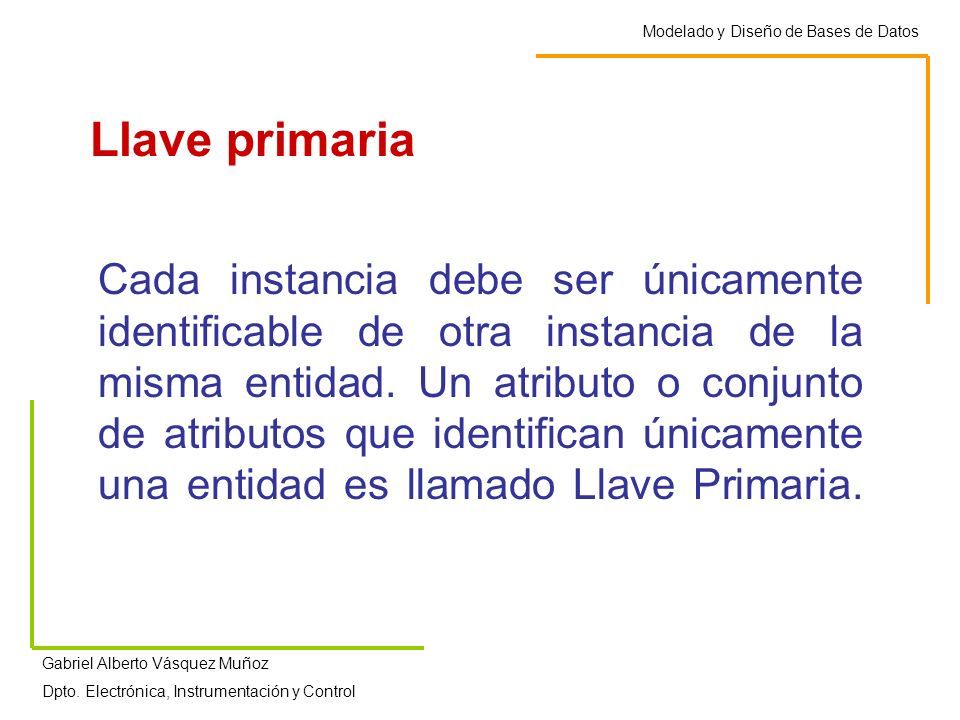

13 Llave primaria Cada instancia debe ser únicamente identificable de otra instancia de la misma entidad. Un atributo o conjunto de atributos que identifican únicamente una entidad es llamado Llave Primaria. Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

14 Relaciones Una relación es una asociación bi-direccional entre dos entidades, o entre una entidad consigo misma. Ejemplo: la relación entre las entidades INSTRUCTOR y CURSO puede ser:  Cada CURSO puede ser impartido por sólo un INSTRUCTOR.  Cada INSTRUCTOR puede ser asignado a uno a más cursos. Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

15 Relaciones Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Grado de opcionalidad:  Opcional: Puede ser.  Obligatorio: Debe ser Grado de cardinalidad:  uno o más  uno y solo uno

16 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Notación del Diagrama E-R

17 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Notación del Diagrama E-R

18 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Notación del Diagrama E-R

19 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control

20 Modelado y Diseño de Bases de Datos Gabriel Alberto Vásquez Muñoz Dpto. Electrónica, Instrumentación y Control Ejercicio Realizar un diagrama entidad relación para la siguiente situación: "Soy el administrador de una compañía de capacitación que provee cursos en técnicas de administración. Enseñamos muchos cursos, cada uno de los cuales tiene un código, un nombre y un precio. Introducción a Internet y Programación Java son dos de nuestros más populares cursos. Cursos se dictan entre uno a cuatro días. Un instructor puede enseñar varios cursos. Nosotros registramos el nombre y número de teléfono de los profesores. Cada curso es enseñado por sólo un instructor. Creamos un curso y luego le asignamos un profesor. Los estudiantes pueden tomar varios cursos a la vez, y muchos de ellos lo hacen. También registramos el nombre y teléfono de cada estudiante. Algunos de nuestros estudiantes e instructores no nos dan sus números telefónicos."
