2 SENSOR Un sensor es un dispositivo capaz de detectar magnitudes físicas o químicas, llamadas variables de instrumentación, y transformarlas en variables eléctricas. Las variables de instrumentación pueden ser por ejemplo: temperatura, intensidad lumínica, distancia, aceleración, inclinación, desplazamiento, presión, fuerza, torsión, humedad, pH, etc. Una magnitud eléctrica puede ser una resistencia eléctrica (como en una RTD), una capacidad eléctrica (como en un sensor de humedad), una Tensión eléctrica (como en un termopar), una corriente eléctrica (como en un fototransistor), etc.

3

4 PRESIÓN La presión es una fuerza por unidad de superficie y puede expresarse en unidades tales como pascal, bar, atmósferas, kilogramos por centímetro cuadrado y psi. (libras por pulgada cuadrada)

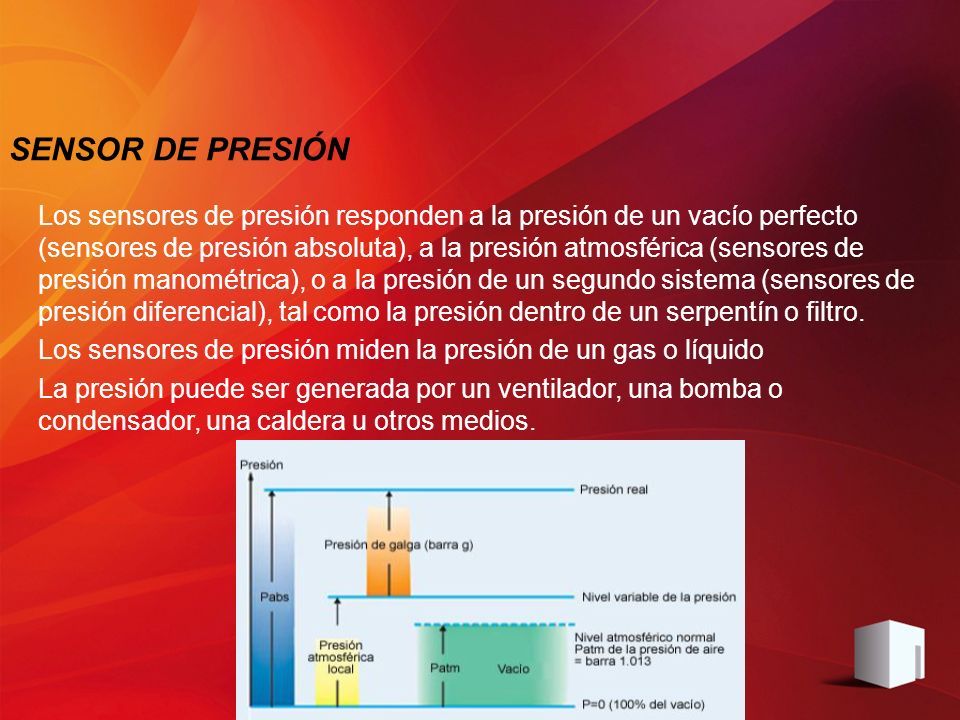

5 SENSOR DE PRESIÓN Los sensores de presión responden a la presión de un vacío perfecto (sensores de presión absoluta), a la presión atmosférica (sensores de presión manométrica), o a la presión de un segundo sistema (sensores de presión diferencial), tal como la presión dentro de un serpentín o filtro. Los sensores de presión miden la presión de un gas o líquido La presión puede ser generada por un ventilador, una bomba o condensador, una caldera u otros medios.

6 CLASIFICACION DE SENSORES DE PRESION · Mecánicos · Neumáticos y Electrónicos · Electromecánicos

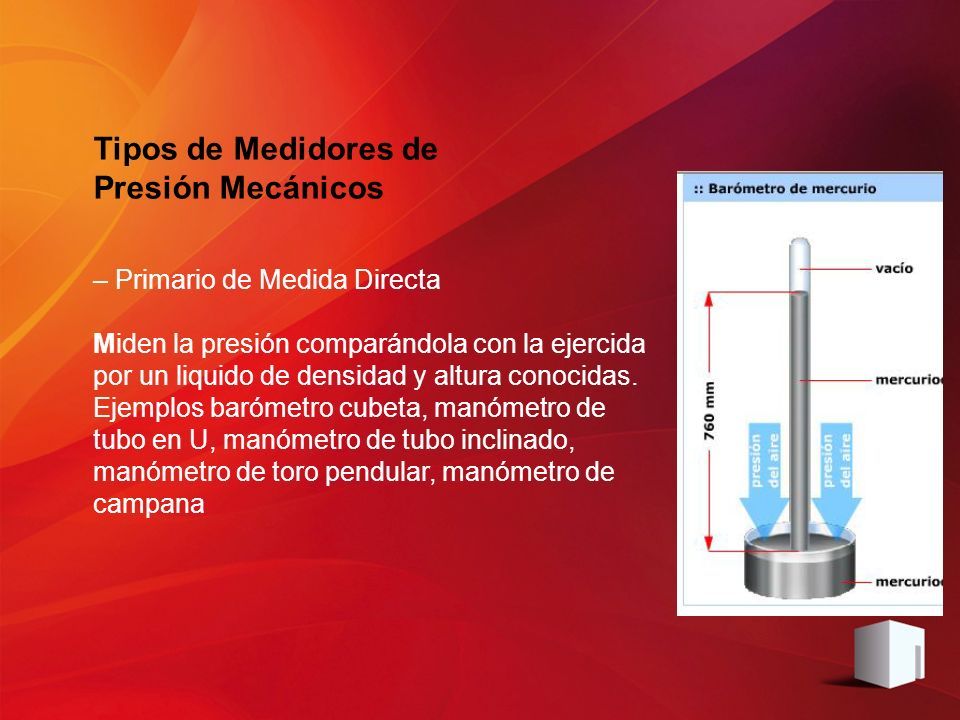

7 – Primario de Medida Directa Miden la presión comparándola con la ejercida por un liquido de densidad y altura conocidas. Ejemplos barómetro cubeta, manómetro de tubo en U, manómetro de tubo inclinado, manómetro de toro pendular, manómetro de campana Tipos de Medidores de Presión Mecánicos

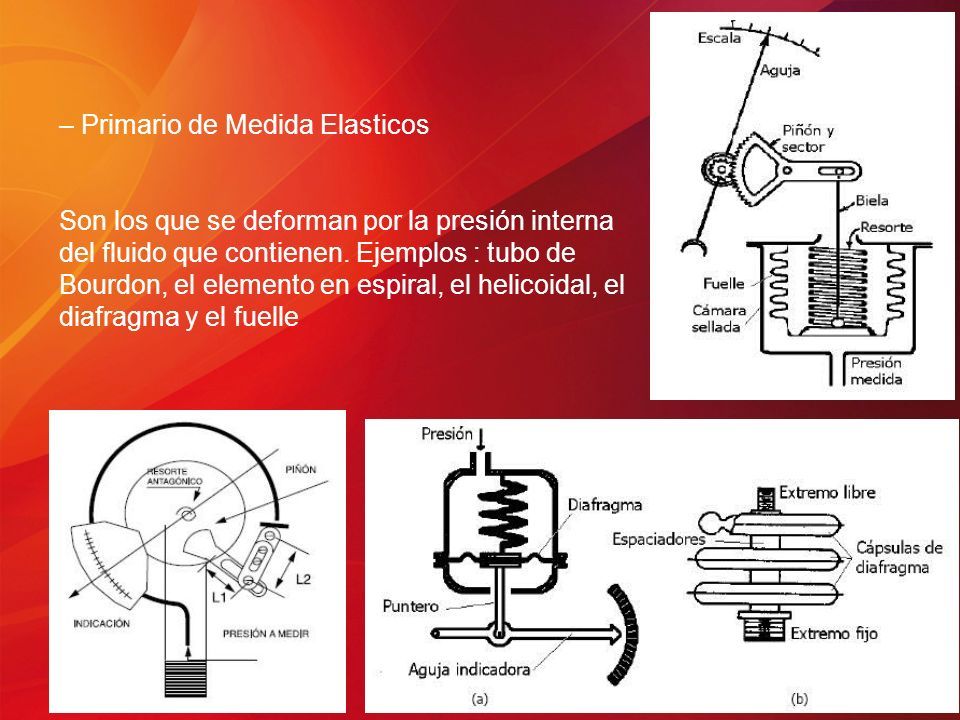

8 – Primario de Medida Elasticos Son los que se deforman por la presión interna del fluido que contienen. Ejemplos : tubo de Bourdon, el elemento en espiral, el helicoidal, el diafragma y el fuelle

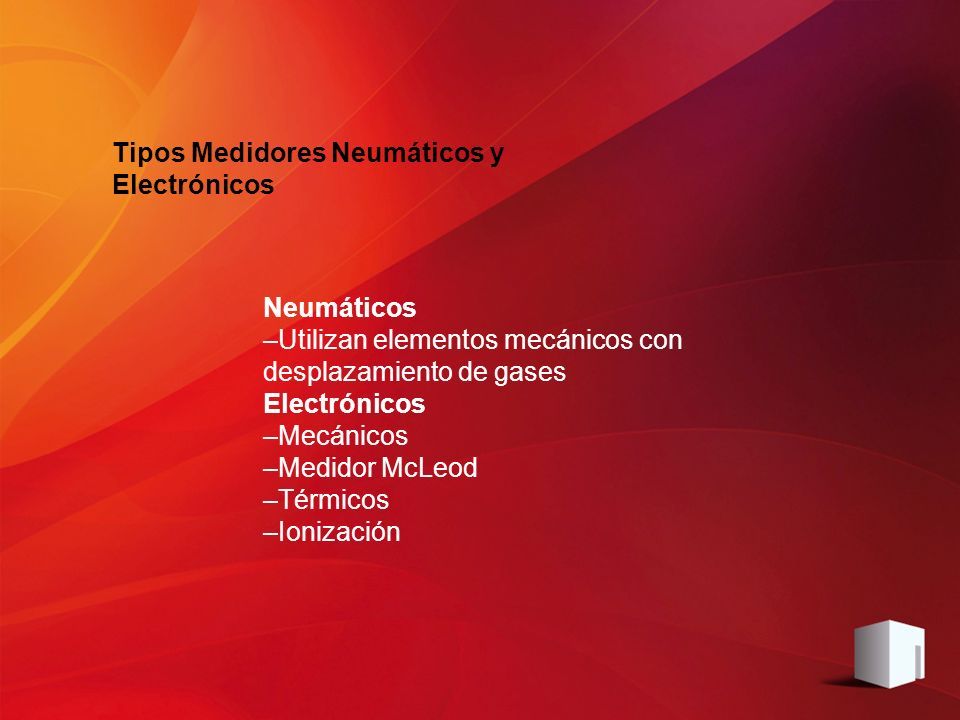

9 Tipos Medidores Neumáticos y Electrónicos Neumáticos –Utilizan elementos mecánicos con desplazamiento de gases Electrónicos –Mecánicos –Medidor McLeod –Térmicos –Ionización

10 SENSOR DE PRESIÓN NEUMATICO

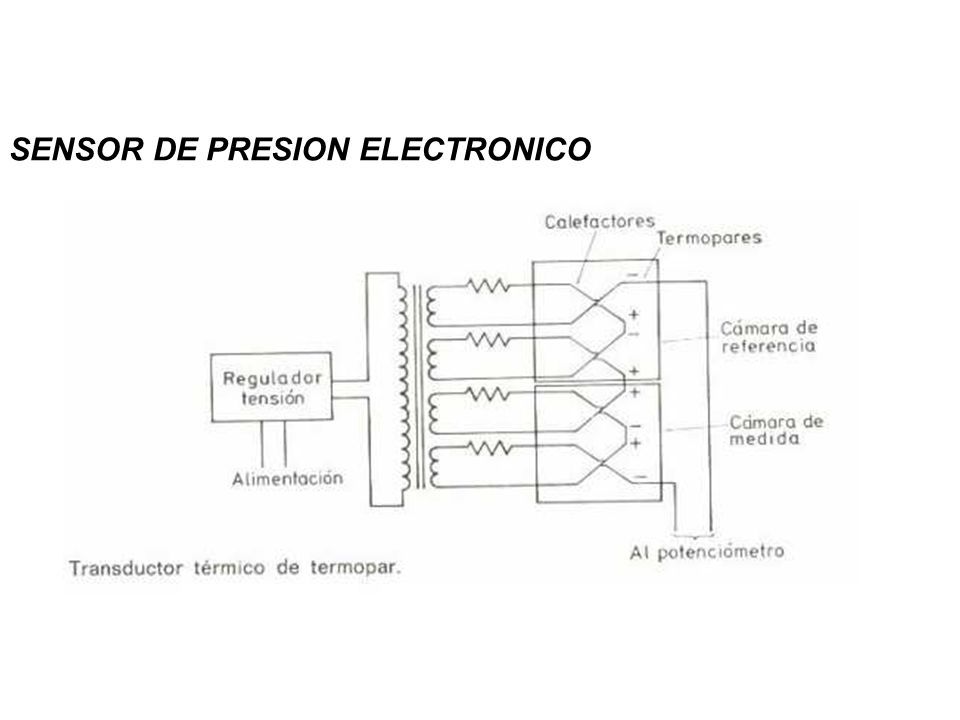

11 SENSOR DE PRESION ELECTRONICO

12 SENSOR DE PRESION ELECTRONICO: TRANSDUCTOR PIRANI

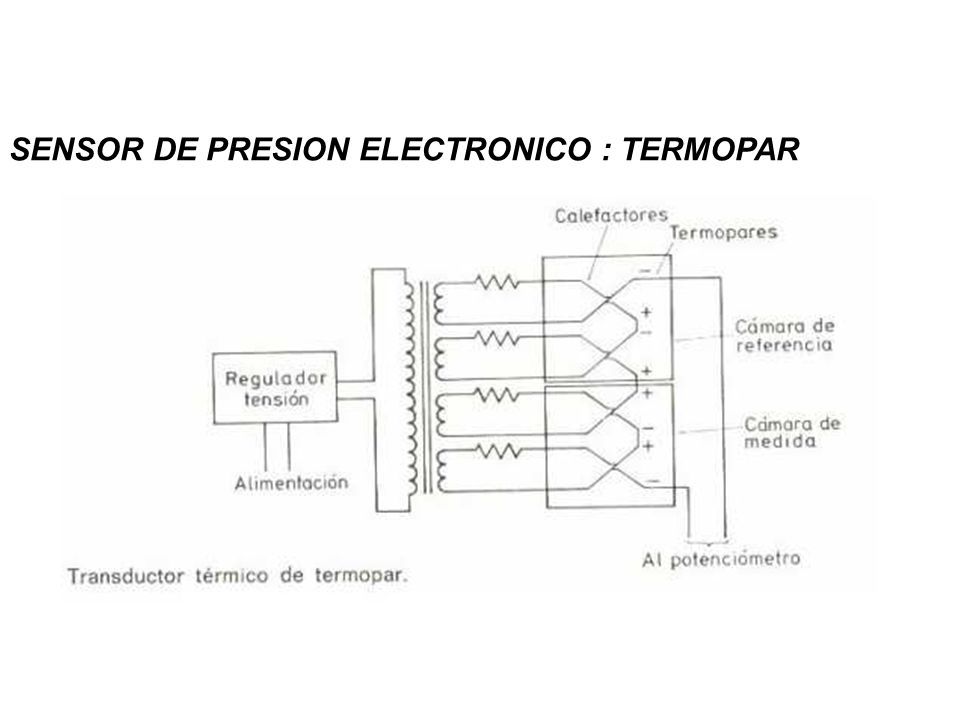

13 SENSOR DE PRESION ELECTRONICO : TERMOPAR

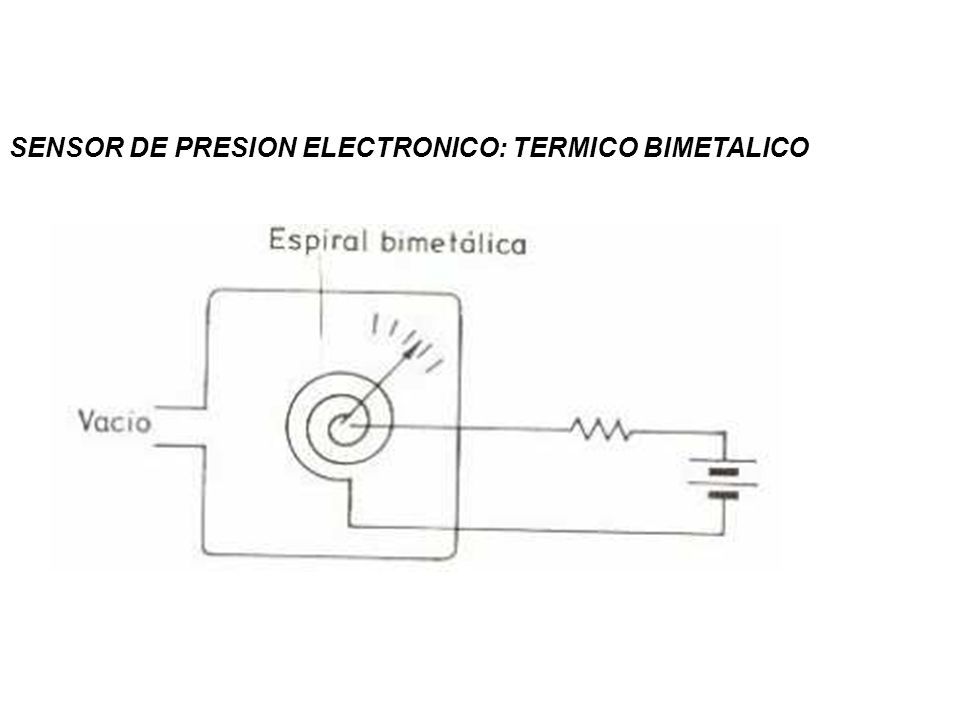

14 SENSOR DE PRESION ELECTRONICO: TERMICO BIMETALICO

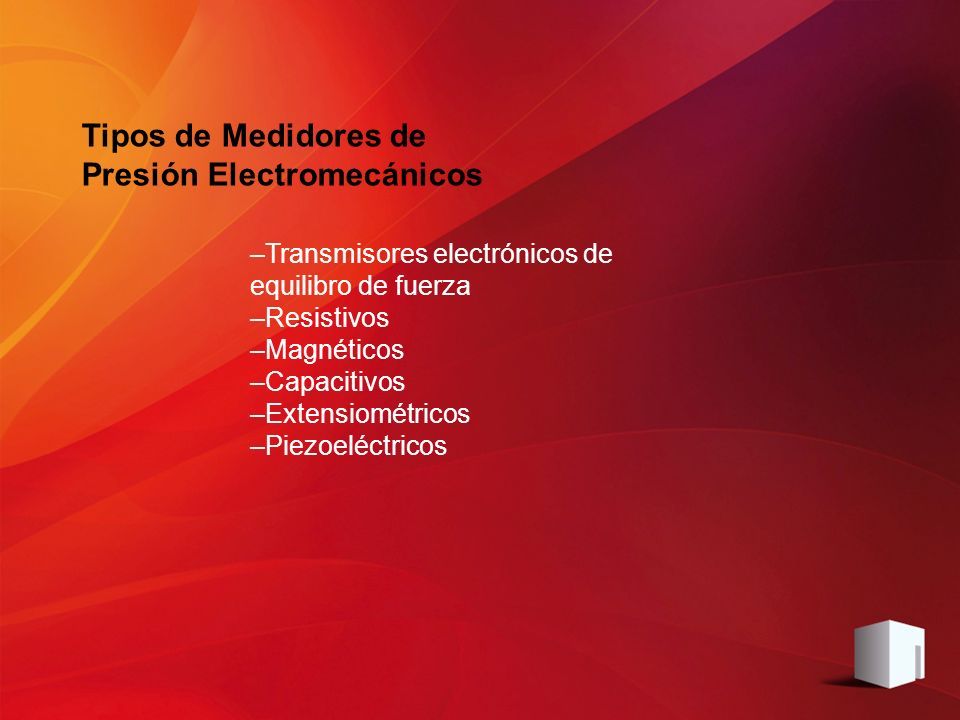

15 –Transmisores electrónicos de equilibro de fuerza –Resistivos –Magnéticos –Capacitivos –Extensiométricos –Piezoeléctricos Tipos de Medidores de Presión Electromecánicos

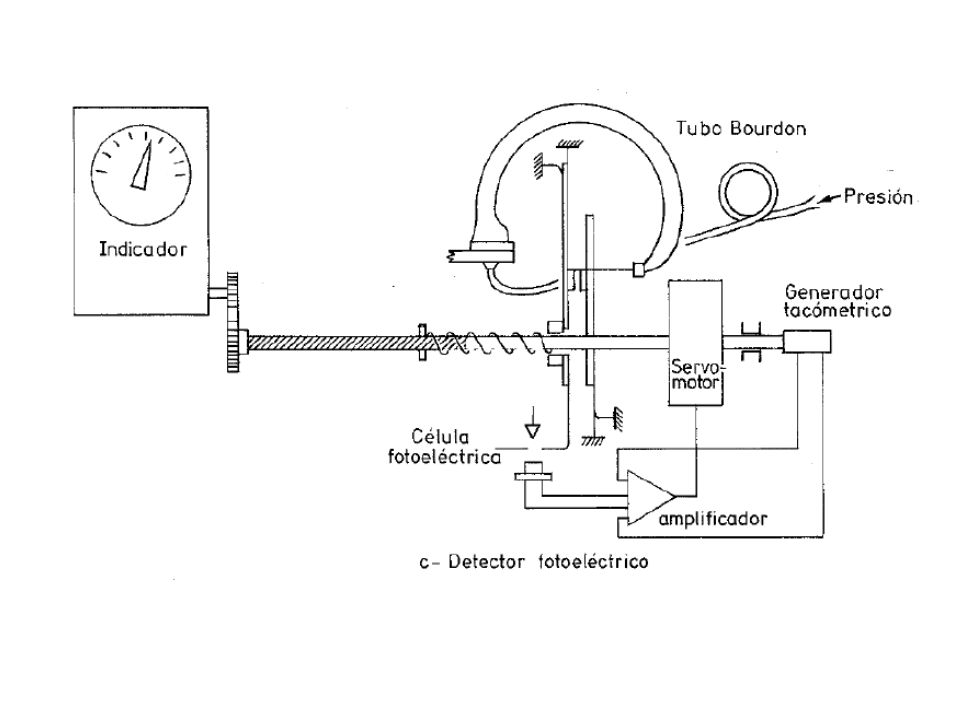

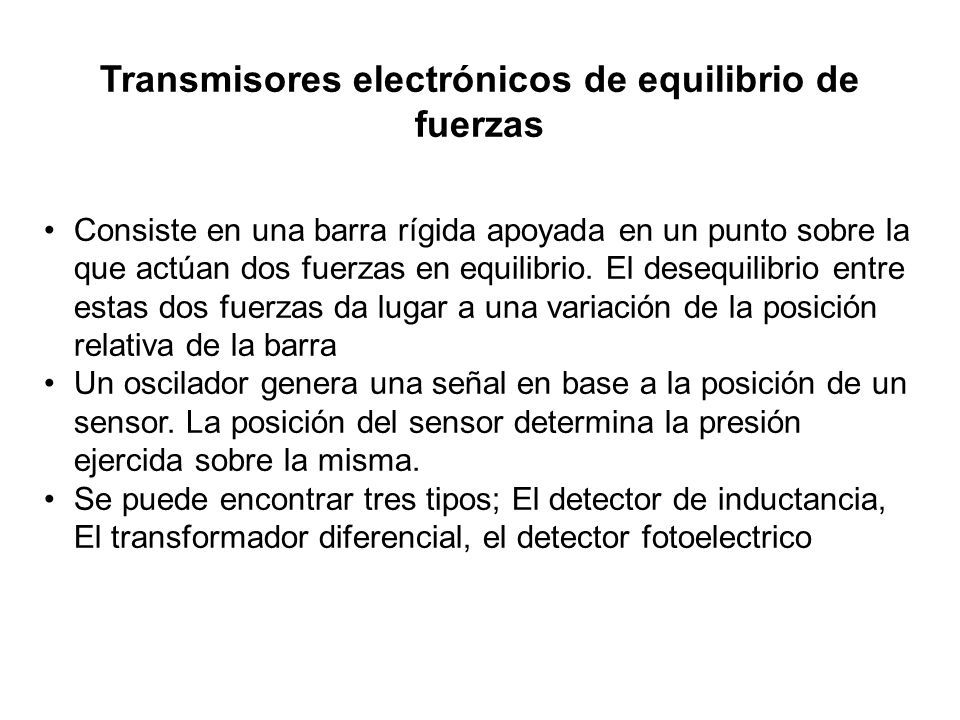

16 Transmisores electrónicos de equilibrio de fuerzas Consiste en una barra rígida apoyada en un punto sobre la que actúan dos fuerzas en equilibrio. El desequilibrio entre estas dos fuerzas da lugar a una variación de la posición relativa de la barra Un oscilador genera una señal en base a la posición de un sensor. La posición del sensor determina la presión ejercida sobre la misma. Se puede encontrar tres tipos; El detector de inductancia, El transformador diferencial, el detector fotoelectrico

17

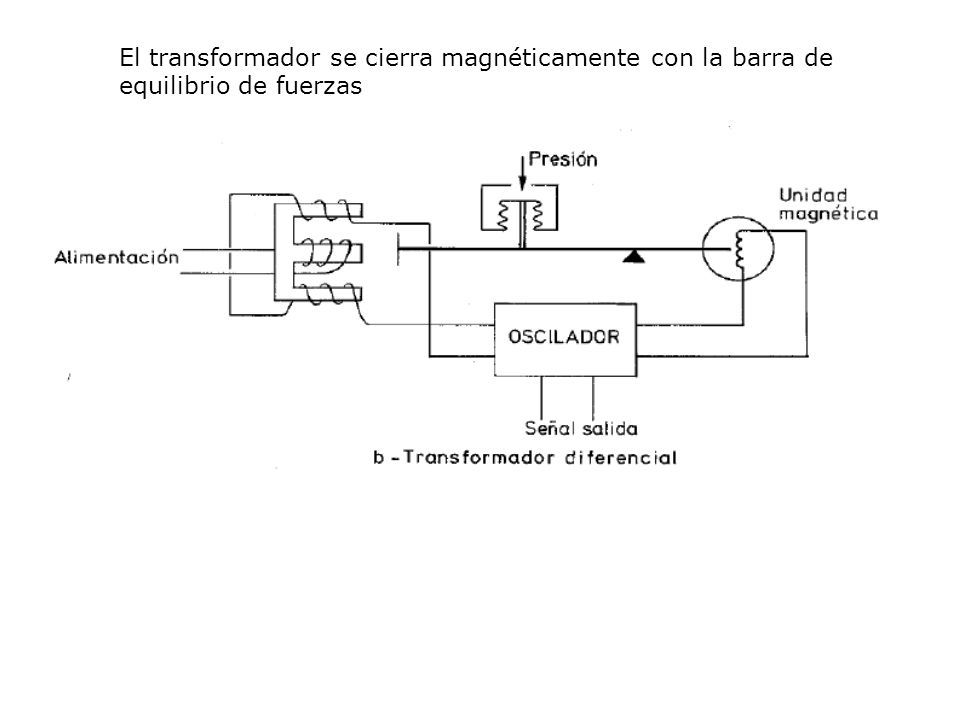

18 El transformador se cierra magnéticamente con la barra de equilibrio de fuerzas

19

20 SENSOR DE PRESION ELECTROMECANICO: RESISTIVOS En este tipo de Transductores se aprovecha un cambio de resistencia (del sensor o del circuito en que esta) para medir la presión del sistema.

21 SENSOR DE PRESION ELECTROMECANICO: INDUCCIÓN VARIABLE Y MAG. RELUCTANCIA VARIABLE. (Transductores Magnéticos) Inductancia Variable Núcleo Magnético en un Campo electromagnético Reluctancia Variable Núcleo Magnético en un Campo Magnético

22 SENSOR DE PRESION ELECTROMECANICO: MAGNETICO CAPACITIVO Se basan en la variación de capacidad que se produce en un condensador al desplazarse una de sus placas por la aplicación de presión. La placa móvil tiene forma de diafragma y se encuentra situada entre dos placas fijas.

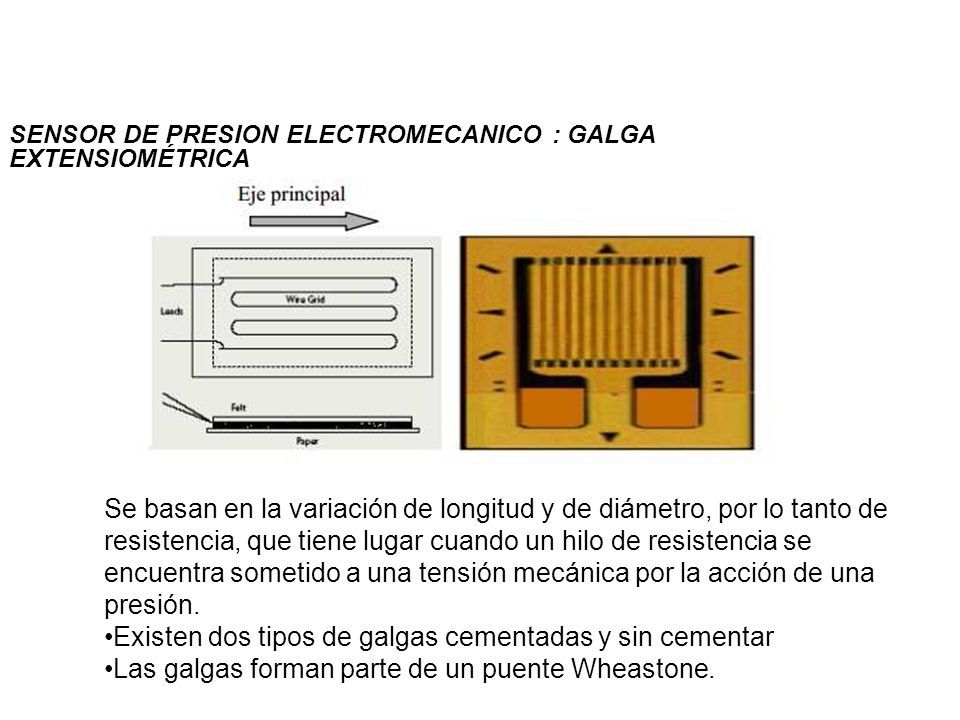

23 SENSOR DE PRESION ELECTROMECANICO : GALGA EXTENSIOMÉTRICA Se basan en la variación de longitud y de diámetro, por lo tanto de resistencia, que tiene lugar cuando un hilo de resistencia se encuentra sometido a una tensión mecánica por la acción de una presión. Existen dos tipos de galgas cementadas y sin cementar Las galgas forman parte de un puente Wheastone.
