1 ARTEFACTOS DE GAS Instalación de Artefactos: La colocación de los artefactos están sujetos a determinadas normas especificas y su ejecución es controlada por organismos oficiales (Gas del Estado, O.S.N., etc.) Para que un artefacto a gas se pueda colocar, debe cumplir con los siguientes requisitos:.Ser aprobado por Gas del Estado y llevar en un lugar visible el numero de matricula correspondiente para su identificación..Que no ofrezca peligro a las personas o a la propiedad..Que no este expuesto a corriente de aire que puedan apagar las llamas de los quemadores..Que el local sea amplio para dar aire necesario sin enrarecer el ambiente. Numero de matricula de aprobación

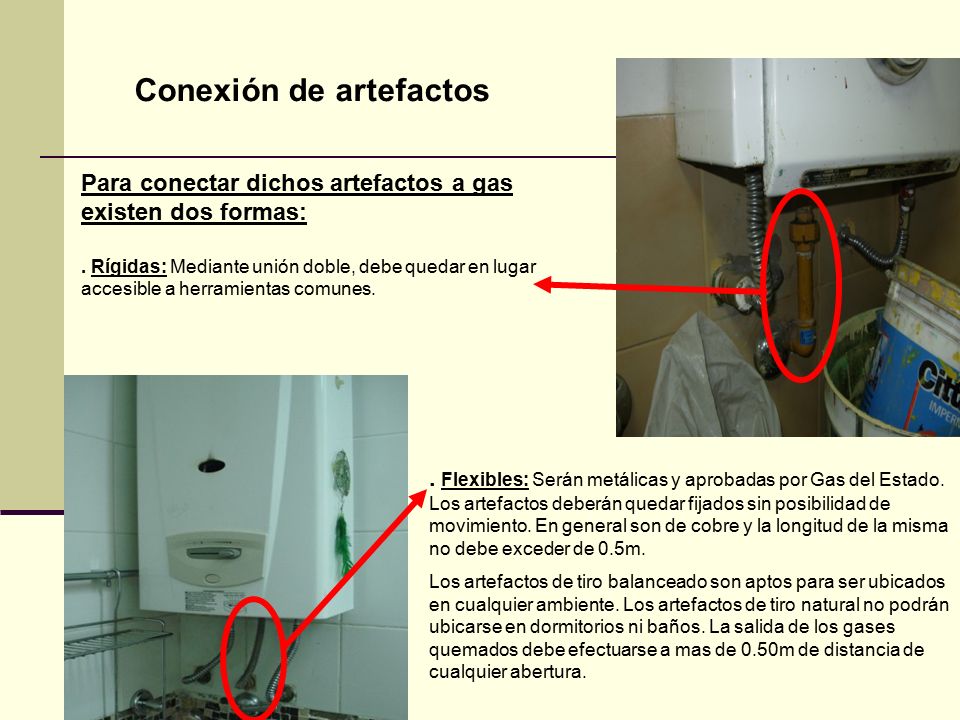

2 . Flexibles: Serán metálicas y aprobadas por Gas del Estado. Los artefactos deberán quedar fijados sin posibilidad de movimiento. En general son de cobre y la longitud de la misma no debe exceder de 0.5m. Los artefactos de tiro balanceado son aptos para ser ubicados en cualquier ambiente. Los artefactos de tiro natural no podrán ubicarse en dormitorios ni baños. La salida de los gases quemados debe efectuarse a mas de 0.50m de distancia de cualquier abertura. Conexión de artefactos Para conectar dichos artefactos a gas existen dos formas:. Rígidas: Mediante unión doble, debe quedar en lugar accesible a herramientas comunes.

3 Cocina  Instalación:. Los quemadores no estarán expuestos a corrientes de aire. La plancha deberá estar bien nivelada. No podrá ir embutida. La llave de paso deberá quedar a la vista, es aconsejable colocarla siempre a la derecha, frente al artefacto. Las paredes y el piso donde se apoye deberán ser incombustible

4 Pueden ser alimentados con: Gas Alcohol Querosene Electricidad. Funcionamiento: En estos artefactos el agua se calienta al circular por un serpentin que esta directamente expuesto a la llama de un combustible que emerge de un modo concentrado de un quemador o mechero. El agua que en ellos se calienta es para consumo inmediato. Están provistos de: Válvulas de seguridad: Cierra el paso en caso de que se apague la llama Válvulas de regulación: Regulan el paso del gas. Rendimiento: Esta en función a la distancia entre el calefón y el artefacto a surtir, bajando su rendimiento a mas de 12m de distancia. CALEFONES

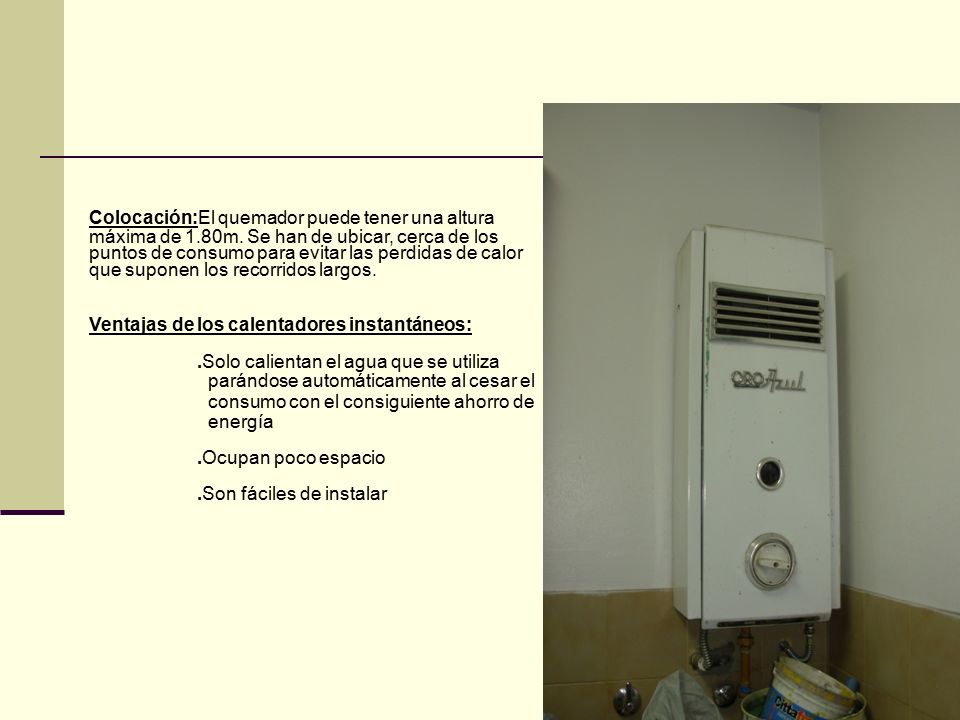

5 Colocación:El quemador puede tener una altura máxima de 1.80m. Se han de ubicar, cerca de los puntos de consumo para evitar las perdidas de calor que suponen los recorridos largos. Ventajas de los calentadores instantáneos:.Solo calientan el agua que se utiliza parándose automáticamente al cesar el consumo con el consiguiente ahorro de energía.Ocupan poco espacio.Son fáciles de instalar

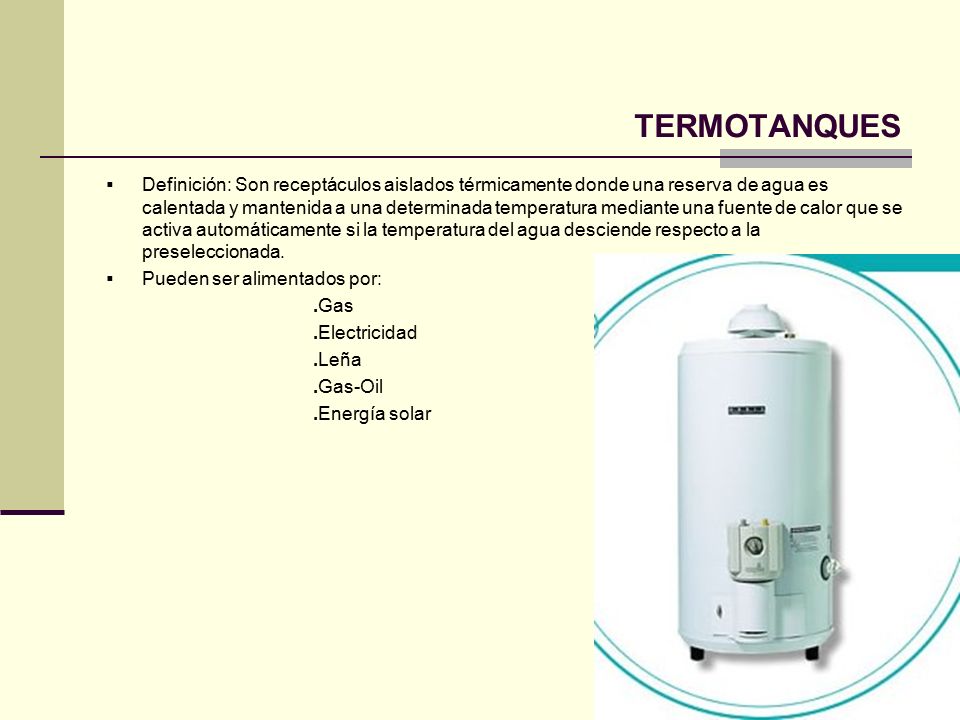

6 TERMOTANQUES  Definición: Son receptáculos aislados térmicamente donde una reserva de agua es calentada y mantenida a una determinada temperatura mediante una fuente de calor que se activa automáticamente si la temperatura del agua desciende respecto a la preseleccionada.  Pueden ser alimentados por:.Gas.Electricidad.Leña.Gas-Oil.Energía solar

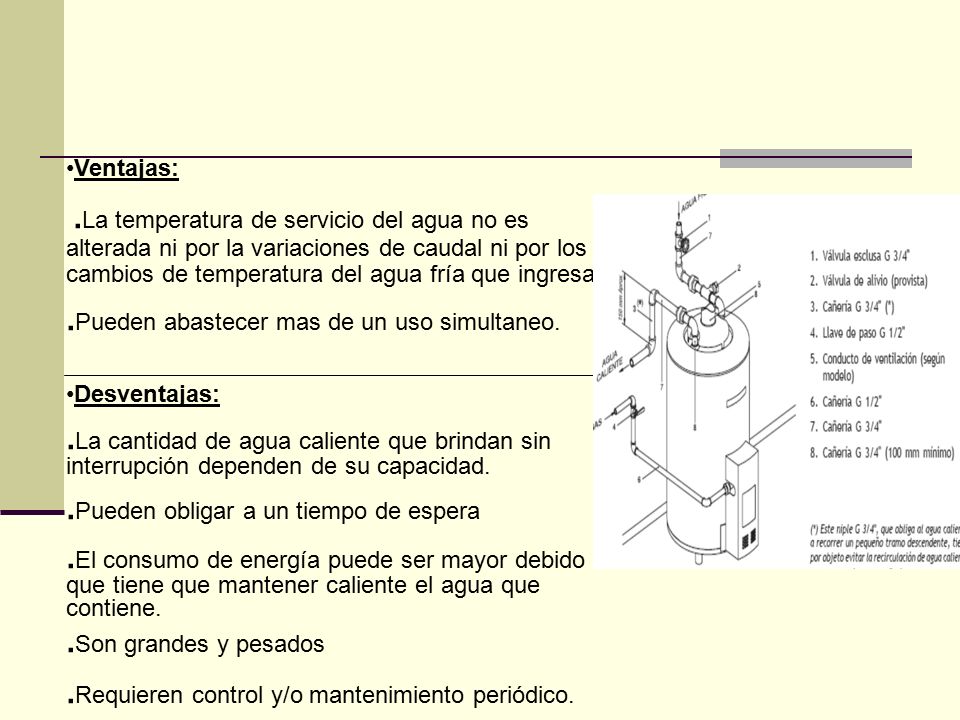

7 Ventajas:. La temperatura de servicio del agua no es alterada ni por la variaciones de caudal ni por los cambios de temperatura del agua fría que ingresa.. Pueden abastecer mas de un uso simultaneo. Desventajas:. La cantidad de agua caliente que brindan sin interrupción dependen de su capacidad.. Pueden obligar a un tiempo de espera. El consumo de energía puede ser mayor debido a que tiene que mantener caliente el agua que contiene.. Son grandes y pesados. Requieren control y/o mantenimiento periódico.

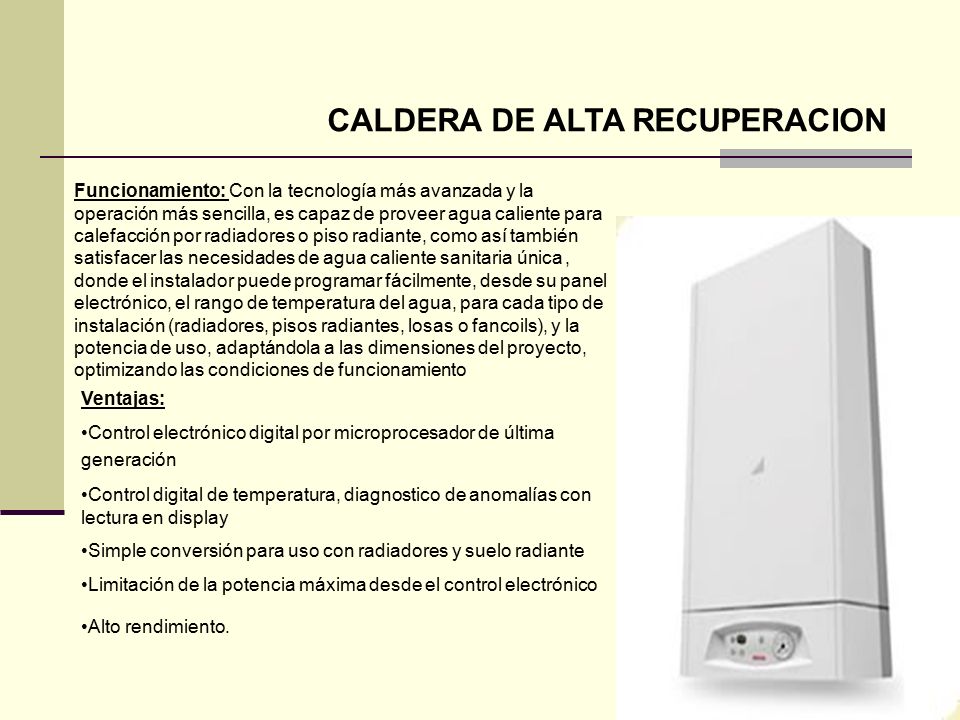

8 CALDERA DE ALTA RECUPERACION Funcionamiento: Con la tecnología más avanzada y la operación más sencilla, es capaz de proveer agua caliente para calefacción por radiadores o piso radiante, como así también satisfacer las necesidades de agua caliente sanitaria única, donde el instalador puede programar fácilmente, desde su panel electrónico, el rango de temperatura del agua, para cada tipo de instalación (radiadores, pisos radiantes, losas o fancoils), y la potencia de uso, adaptándola a las dimensiones del proyecto, optimizando las condiciones de funcionamiento Ventajas: Control electrónico digital por microprocesador de última generación Control digital de temperatura, diagnostico de anomalías con lectura en display Simple conversión para uso con radiadores y suelo radiante Limitación de la potencia máxima desde el control electrónico Alto rendimiento.

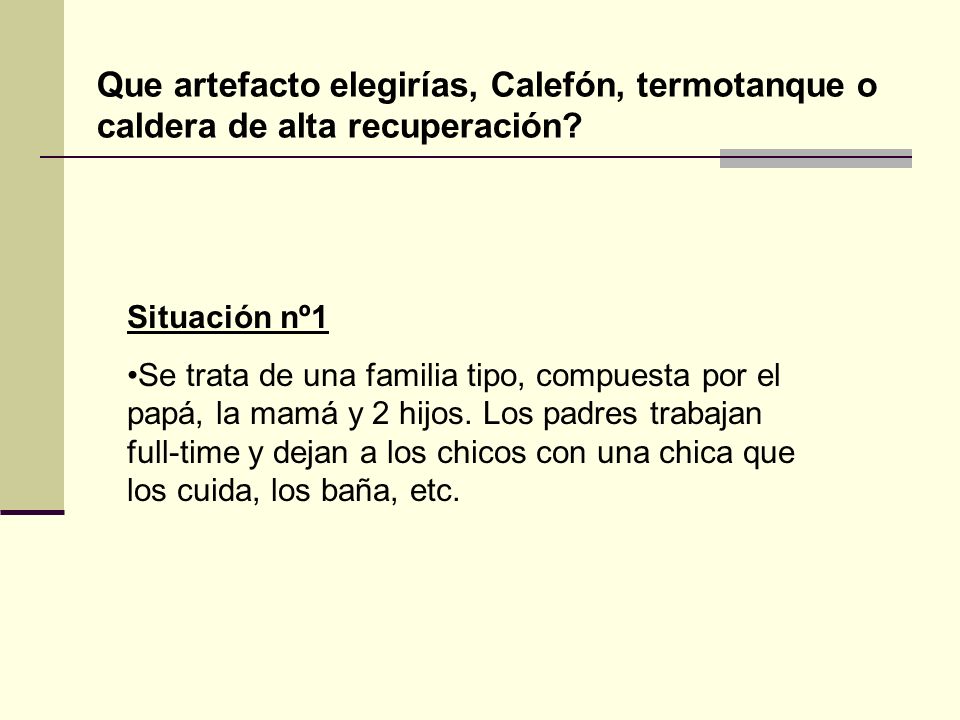

9 Situación nº1 Se trata de una familia tipo, compuesta por el papá, la mamá y 2 hijos. Los padres trabajan full-time y dejan a los chicos con una chica que los cuida, los baña, etc. Que artefacto elegirías, Calefón, termotanque o caldera de alta recuperación?

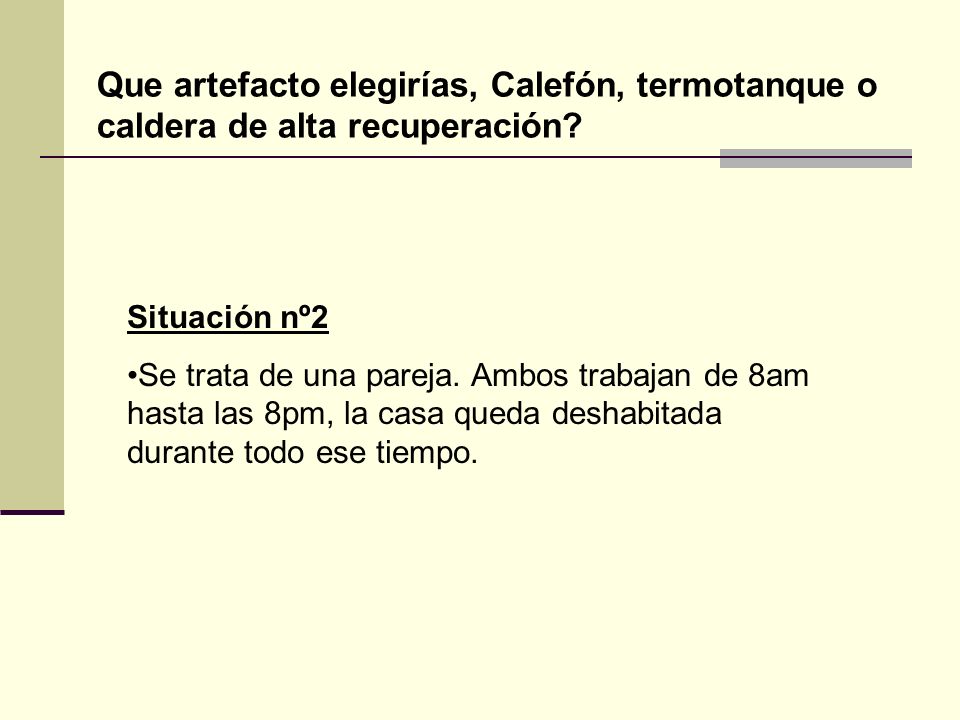

10 Situación nº2 Se trata de una pareja. Ambos trabajan de 8am hasta las 8pm, la casa queda deshabitada durante todo ese tiempo. Que artefacto elegirías, Calefón, termotanque o caldera de alta recuperación?

11 Situación nº3 Se trata de una persona que vive sola, en un departamento, ubicado en el ultimo piso del edificio, debajo del tanque de reserva. Que artefacto elegirías, Calefón, termotanque o caldera de alta recuperación?

12 Situación nº4 En un edificio moderno multifamiliar, se trata de una familia conformada por los padres y 2 hijos grandes. Que artefacto elegirías, Calefón, termotanque o caldera de alta recuperación?
