1 REPUBLICA BOLIVARIANA DE VENEZUELA UNIVERSIDAD FERMÍN TORO CABUDARE, ESTADO LARA Nombre: Carlos Querales CI: 13991578

2 TIPOS DE ANTENAS Antenas de Hilo: elementos radiantes formados por hilos conductores. Antenas de Apertura: aperturas para direccionar el haz. Antenas Planas: formadas por un conductor plano. Dipolo Yagi Helicoidal Logarítmica Periódica Parabólica Bocina Bicónica Cassegrain Periscópica Antenas Flat-Panel

3 ANTENAS DE HILO Origen de antenas de hilo. Alimentación central. 730 de impedancia. Frecuencia de operación de variante según sus dimensiones. Omnidireccional. Dipolo Yagi Helicoidal Logarítmica Periódica Antena direccional. Conformada por dipolo, reflector y director. Varía su AB según el número de dipolos. Impedancia variante según dipolo. Antena direccional igual que la Yagi. Su diagrama de la radiación posee un gran ancho de banda. Bandas UHF, VHF, HF. La polarización es circular. Rx y Tx para cualquier tipo de polarización. Ideal para frecuencias mayores a los 800MHz. Monopolo en forma se solenoide. Ganancia varía según el número de espirales.

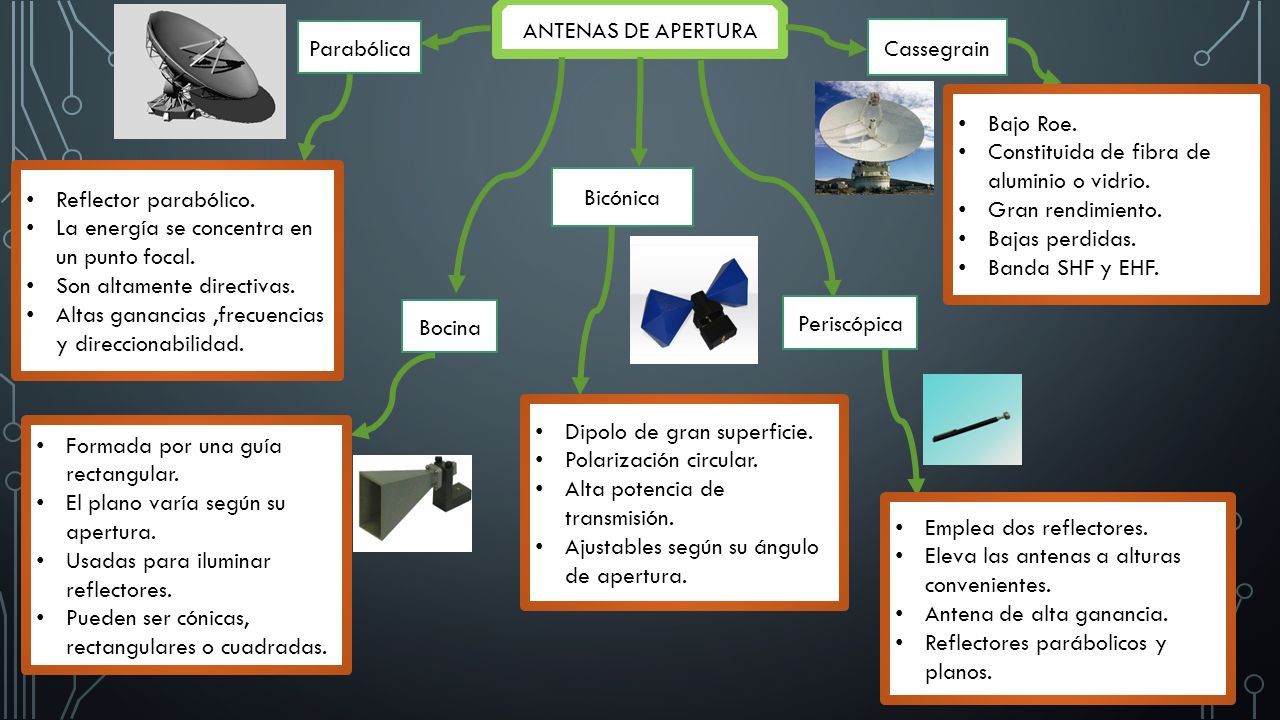

4 ANTENAS DE APERTURA Reflector parabólico. La energía se concentra en un punto focal. Son altamente directivas. Altas ganancias,frecuencias y direccionabilidad. Parabólica Bocina Cassegrain Bicónica Formada por una guía rectangular. El plano varía según su apertura. Usadas para iluminar reflectores. Pueden ser cónicas, rectangulares o cuadradas. Dipolo de gran superficie. Polarización circular. Alta potencia de transmisión. Ajustables según su ángulo de apertura. Emplea dos reflectores. Eleva las antenas a alturas convenientes. Antena de alta ganancia. Reflectores parábolicos y planos. Periscópica Bajo Roe. Constituida de fibra de aluminio o vidrio. Gran rendimiento. Bajas perdidas. Banda SHF y EHF.

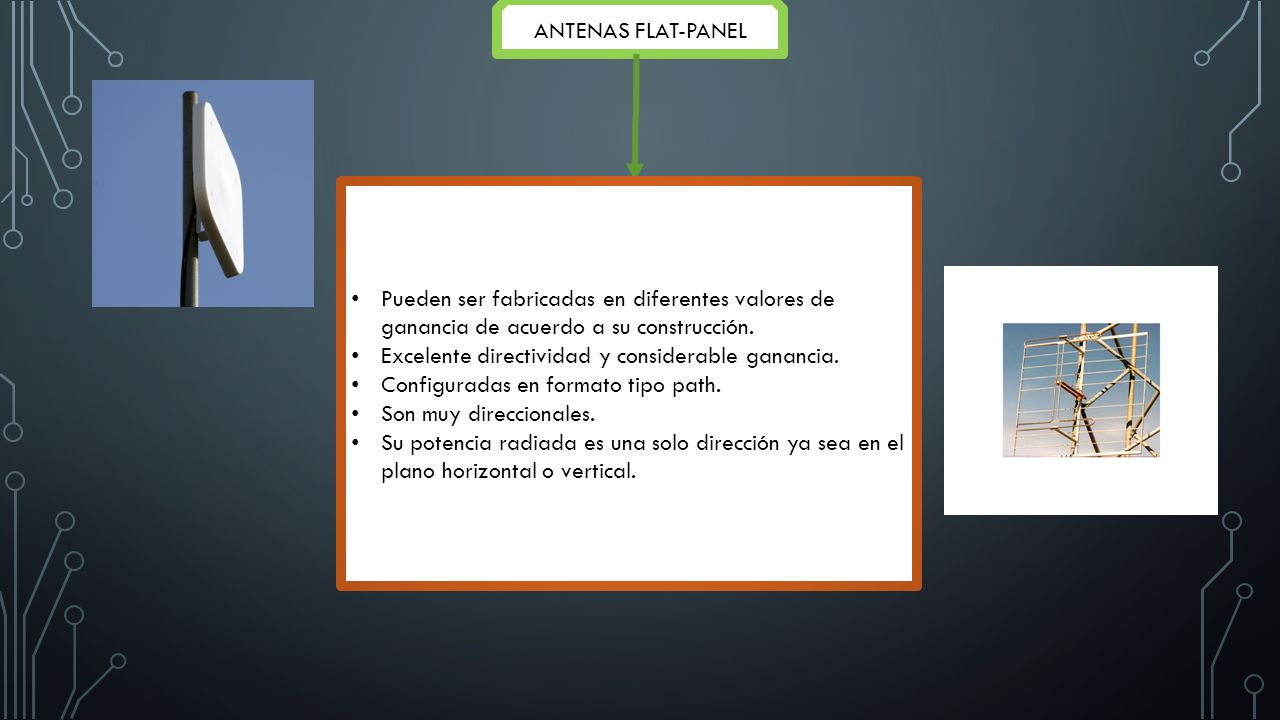

5 ANTENAS FLAT-PANEL Pueden ser fabricadas en diferentes valores de ganancia de acuerdo a su construcción. Excelente directividad y considerable ganancia. Configuradas en formato tipo path. Son muy direccionales. Su potencia radiada es una solo dirección ya sea en el plano horizontal o vertical.
