El microscopio es un instrumento que permite observar objetos que son demasiado pequeños para ser vistos a simple vista. El tipo más común y el primero.

Presentaciones similares


Presentación del tema: "El microscopio es un instrumento que permite observar objetos que son demasiado pequeños para ser vistos a simple vista. El tipo más común y el primero."— Transcripción de la presentación:

1

2 El microscopio es un instrumento que permite observar objetos que son demasiado pequeños para ser vistos a simple vista. El tipo más común y el primero que se inventó es el microscopio óptico. Se trata de un instrumento óptico que contiene una o varias lentes que permiten obtener una imagen aumentada del objeto y que funciona por refracción.

3 El primer microscopio fue inventado, por una casualidad en experimentos con lentes, lo que sucedió de similar manera pocos años después con el telescopio de Hans Lippershey (1608). Entre 1590 y 1600, el óptico holandés Zacharías Janssen ( ) inventó un microscopio con una especie de tubo con lentes en sus extremos, de 8 cm de largo soportado por tres delfines de bronce; pero se obtenían imágenes borrosas a causa de las lentes de mala calidad. Estos primeros microscopios aumentaban la imagen 200 veces. Estos microscopios ópticos no permiten agrandar la imagen más de 2000 veces. En la actualidad los de efecto túnel los amplían 100 millones de veces.

4 P ARTES DEL MICROSCOPIO

5

6 TIPOS DE MICROSCOPIOS

7 MICROSCOPIO OPTICO Un microscopio óptico es un microscopio basado en lentes ópticas. También se le conoce como microscopio de luz, microscopio fotónico (que utiliza luz o "fotones") o microscopio de campo claro. El desarrollo de este aparato suele asociarse con los trabajos de Anton van Leeuwenhoek. Los microscopios de Leeuwenhoek constaban de una única lente pequeña y convexa, montada sobre una plancha, con un mecanismo para sujetar el material que se iba a examinar (la muestra o espécimen). Este uso de una única lente convexa se conoce como microscopio simple, en el que se incluye la lupa, entre otros aparatos ópticos.

8

9 MICROSCOPIO SIMPLE Un microscopio simple es aquel que solo utiliza un lente de aumento. El ejemplo más clásico es la lupa. El microscopio óptico estándar utiliza dos sistemas de lentes alineados. El objeto por observar se coloca entre el foco y la superficie de la lente, lo que determina la formación de una imagen virtual, derecha y mayor cuanto mayor sea el poder dióptrico del lente y cuanto más alejado esté el punto próximo de la visión nítida del sujeto.

10

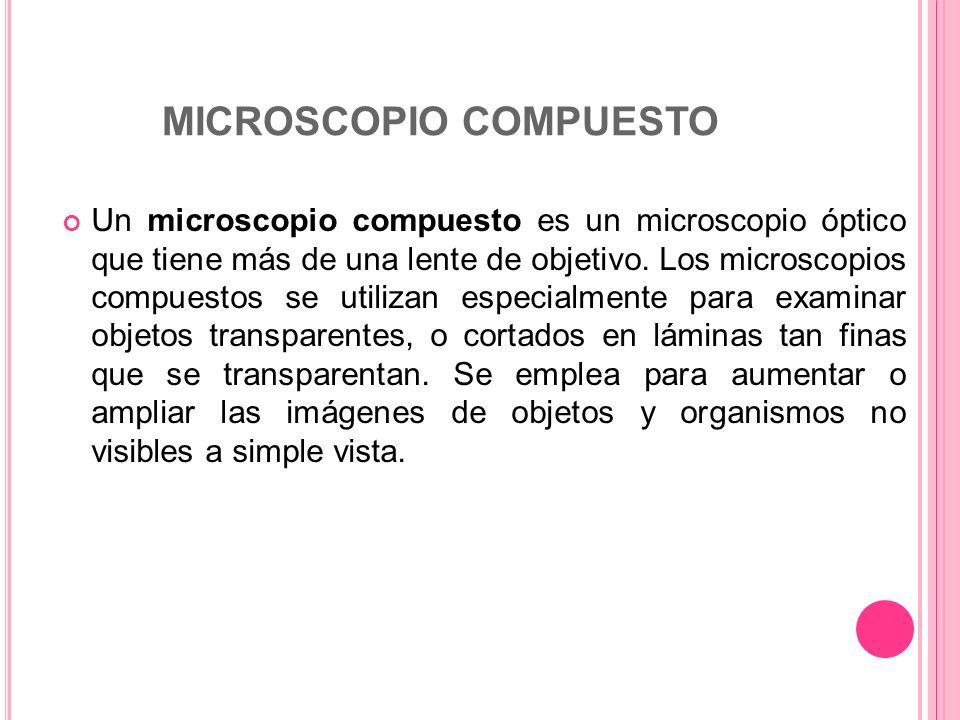

11 MICROSCOPIO COMPUESTO Un microscopio compuesto es un microscopio óptico que tiene más de una lente de objetivo. Los microscopios compuestos se utilizan especialmente para examinar objetos transparentes, o cortados en láminas tan finas que se transparentan. Se emplea para aumentar o ampliar las imágenes de objetos y organismos no visibles a simple vista.

12

13 MICROSCOPIO DE LUZ ULTRAVIOLETA La imagen en el microscopio de luz ultravioleta depende de la absorción de esa luz por las moléculas de la muestra. La fuente de luz ultravioleta tiene una longitud de onda de 200 nm, por lo tanto puede alcanzar una resolución de 100 nm. El microscopio de luz ultravioleta utiliza el rango ultravioleta del espectro luminoso en lugar del rango visible, bien para aumentar la resolución con una longitud de onda menor o para mejorar el detalle absorbiendo selectivamente distintas longitudes de onda de la banda ultravioleta. Dado que el vidrio no transmite las longitudes de onda más cortas de la luz ultravioleta, los elementos ópticos de estos microscopios están hechos con cuarzo, fluorita o sistemas de espejos aluminizados. Además, dado que la radiación ultravioleta es invisible, la imagen se muestra con fosforescencia (véase Luminiscencia, en fotografía o con un escáner electrónico. El microscopio de luz ultravioleta se utiliza en la investigación científica.

14

15 MICROSCOPIO DE FLUORESCENCIA El microscopio de fluorescencia es una variación del microscopio de luz ultravioleta en el que los objetos son iluminados por rayos de una determinada longitud de onda. La imagen observada es el resultado de la radiación electromagnética emitida por las moléculas que han absorbido la excitación primaria y reemitido una luz con mayor longitud de onda.

16

17 MICROSCOPIO PETROGRAFICO El microscopio petrográfico o de polarización se utiliza para identificar y estimar cuantitativamente los componentes minerales de las rocas ígneas y las rocas metamórficas. Cuenta con un prisma de Nicol u otro tipo de dispositivo para polarizar la luz que pasa a través del espécimen examinado. Otro prisma Nicol o analizador que determina la polarización de la luz que ha pasado a través del espécimen. El microscopio tiene un soporte giratorio que indica el cambio de polarización acusado por el espécimen.

18

19 MICROSCOPIO DE CAMPO OSCURO El microscopio de campo oscuro utiliza un haz enfocado de luz muy intensa en forma de un cono hueco concentrado sobre el espécimen. El objeto iluminado dispersa la luz y se hace así visible contra el fondo oscuro que tiene detrás, como las partículas de polvo iluminadas por un rayo de sol que se cuela en una habitación cerrada. Por ello las porciones transparentes del espécimen quedan oscuras, mientras que las superficies y partículas se ven brillantes, por la luz que reciben y dispersan en todas las direcciones, incluida la del eje óptico que conecta el espécimen con la pupila del observador. Esta forma de iluminación se utiliza para analizar elementos biológicos transparentes y sin pigmentar, invisibles con iluminación normal, sin fijar la muestra, es decir, sin matarla. También es bastante utilizado en la observación de muestras metalografías para la observación de detalles en superficies con alta reluctancia.

20

21 MICROSCOPIO DE CONTRASTE DE FASES El microscopio de contraste de fases permite observar células sin colorear y resulta especialmente útil para células vivas. Este aprovecha las pequeñas diferencias de los índices de refracción en las distintas partes de una célula y en distintas partes de una muestra de tejido. La luz que pasa por regiones de mayor índice de refracción experimenta una deflexión y queda fuera de fase con respecto al haz principal de ondas de luz que pasaron la muestra. Estos microscopios se utilizan para observar células vivas, tejidos vivos y cortes semifinos no coloreados.

22

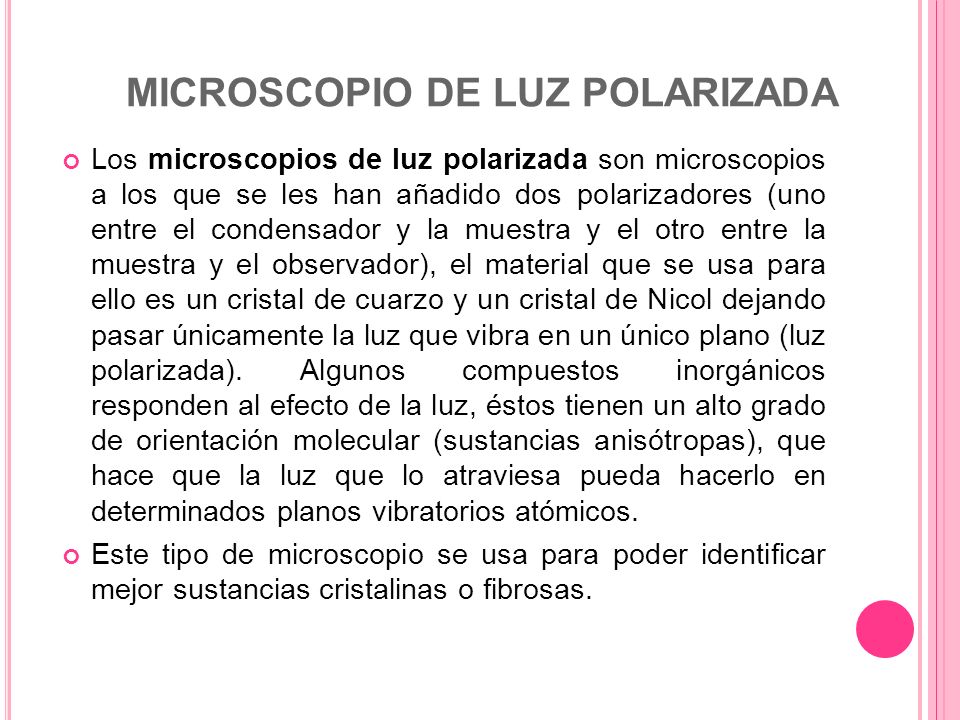

23 MICROSCOPIO DE LUZ POLARIZADA Los microscopios de luz polarizada son microscopios a los que se les han añadido dos polarizadores (uno entre el condensador y la muestra y el otro entre la muestra y el observador), el material que se usa para ello es un cristal de cuarzo y un cristal de Nicol dejando pasar únicamente la luz que vibra en un único plano (luz polarizada). Algunos compuestos inorgánicos responden al efecto de la luz, éstos tienen un alto grado de orientación molecular (sustancias anisótropas), que hace que la luz que lo atraviesa pueda hacerlo en determinados planos vibratorios atómicos. Este tipo de microscopio se usa para poder identificar mejor sustancias cristalinas o fibrosas.

24

25 MICROSCOPIO CONFOCAL El microscopio confocal es un microscopio que emplea una técnica óptica de imagen para incrementar el contraste y/o reconstruir imágenes tridimensionales utilizando un "pinhole" espacial (colimador de orificio delimitante) para eliminar la luz desenfocada o destellos de la lente en especímenes que son más gruesos que el plano focal. Esta técnica ha ido adquiriendo cada vez mayor popularidad entre las comunidades científica e industrial. Se aplica típicamente en las ciencias de la vida y en la inspección de semiconductores.

26

27 MICROSCOPIO ELECTRONICO Un microscopio electrónico es aquél que utiliza electrones en lugar de fotones o luz visible para formar imágenes de objetos diminutos. Los microscopios electrónicos permiten alcanzar una capacidad de aumento muy superior a los microscopios convencionales (hasta 2 aumentos comparados con los de los mejores microscopios ópticos) debido a que la longitud de onda de los electrones es mucho menor que la de los fotones "visibles".

28

29 MICROSCOPIO ELECTRONICO DE TRANSMICION Un microscopio electrónico de transmisión es un microscopio que utiliza un haz de electrones para visualizar un objeto, debido a que la potencia amplificadora de un microscopio óptico está limitada por la longitud de onda de la luz visible. Lo característico de este microscopio es el uso de una muestra ultrafina y que la imagen se obtenga de los electrones que atraviesan la muestra.

30

31 MICROSCOPIO ELECTRONICO DE BARRIDO El Microscopio electrónico de barrido es aquel que utiliza un haz de electrones en lugar de un haz de luz para formar una imagen. Tiene una gran profundidad de campo, la cual permite que se enfoque a la vez una gran parte de la muestra. También produce imágenes de alta resolución, que significa que características espacialmente cercanas en la muestra pueden ser examinadas a una alta magnificación.

32

33 MICROSCOPIO DE IONES EN CAMPO La microscopía de iones en campo (FIM) es una técnica analítica empleada en ciencia de materiales. El microscopio de iones en campo es una variedad de microscopio que puede ser usado para visualizar la ordenación de los átomos que forman la superficie de la punta afilada de una aguja de metal. Fue la primera técnica con la que se consiguió resolver espacialmente átomos individuales.

34

35 MICROSCOPIO DE SONDA DE BARRIDO Un microscopio de sonda de barrido es aquel que tiene el transmisor en la parte exequimal del lente (Objetivo 4x). Este microscopio utiliza una sonda que recorre la superficie del objeto a estudiar. Su uso en investigaciones científicas es el de regular la imagen mediante un barrido de electrones haciendo que la imagen aumente ( nm).

36

37 MICROSCOPIO DE EFECTO DE TUNEL El microscopio de efecto túnel (Scanning Tunneling Microscope STM) es un poderoso instrumento que permite visualizar superficies a escala del átomo.

38 MICROSCOPIO DE FUERZA ATOMICA El Microscopio de fuerza atómica es un instrumento mecano-óptico capaz de detectar fuerzas del orden de los piconewtons. Al rastrear una muestra, es capaz de registrar continuamente su topografía mediante una sonda o punta afilada de forma piramidal o cónica. La sonda va acoplada a un listón o palanca microscópica muy flexible de sólo unos 200 µm. El microscopio de fuerza atómica ha sido esencial en el desarrollo de la nanotecnología

39

40 En general, cualquier microscopio requiere los siguientes elementos: una fuente (como un haz de fotones o de electrones), una muestra sobre la que actúa dicha fuente, un receptor de la información proporcionada por la interacción de la fuente con la muestra, y un procesador de esta información (en general, un ordenador).

41
