1 U2. Expressió Gràfica Tecnologia, 1r d’ESO

2 Útils de dibuix: el paper

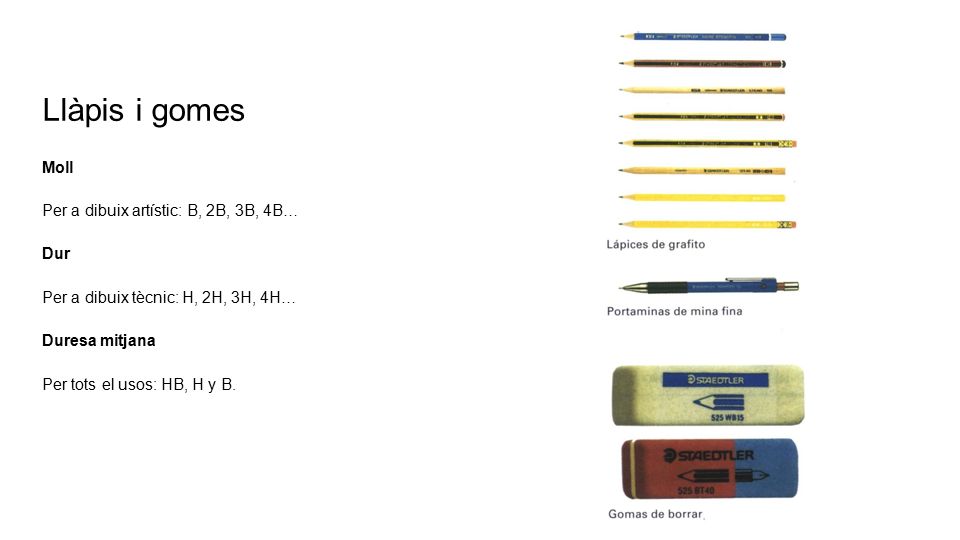

3 Llàpis i gomes Moll Per a dibuix artístic: B, 2B, 3B, 4B… Dur
Per a dibuix tècnic: H, 2H, 3H, 4H… Duresa mitjana Per tots el usos: HB, H y B.

4 Compàs

5 Regle graduat i escalímetre

6 Transportador d’angles

7 Escaire i cartabó

8 Plantilles de dibuix tècnic

9 Traçats amb escaire i cartabó

10 Esbós, croquis i plànol

11 Amb instruments de dibuix
Esbós, croquis i plànol Esbòs Croquis Plànol A mà alçada ✓ Amb instruments de dibuix Amb detalls Cura amb la proporció A escala Amb mesures

12 Esbòs

13 CAL SEGUIR LA SEGÜENT DISTRIBUCIÓ
Les Vistes Imatges que veu l’observador d’un objecte quan es veu des de diferents punts de vista (davant, darrere, dalt, baix...) Encara que es poden fer un total de 8 vistes, les principals són 3: alçat, planta i perfil. Planta: vista des de dalt. Alçat: viste de front. Perfil esquerre: vista lateral esquerra. CAL SEGUIR LA SEGÜENT DISTRIBUCIÓ

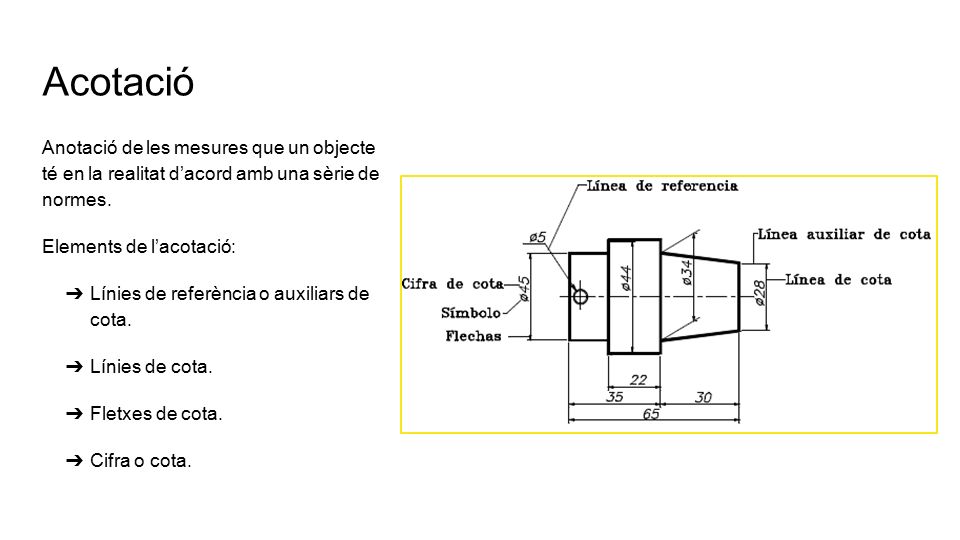

14 Acotació Anotació de les mesures que un objecte té en la realitat d’acord amb una sèrie de normes. Elements de l’acotació: Línies de referència o auxiliars de cota. Línies de cota. Fletxes de cota. Cifra o cota.

15 Exercicis 1.- Realitza esbossos que representen les teues idees per al disseny i construcció d’un objecte per a que els pardals petits puguen refugiar-se del fret i la pluja. 2.- Realitza esbossos per representar les teues idees sobre: Un nou penjador de xaquetes per a l’aula. Una làmpada per al teu escriptori. Un moble per al ordinador de sobretaula. 3.- Agafa una eina del taller i amb ajuda d’un regle graduat fes-ne un croquis.

16 U2. Expressió Gràfica - 1r d’ESO
