TIPOS DE IMANES Es Aquel cuerpo capaz de producir un campo magnético propio, de forma tal que atraiga al hierro, el cobalto y el níquel, se denomina imán.

Presentaciones similares


Presentación del tema: "TIPOS DE IMANES Es Aquel cuerpo capaz de producir un campo magnético propio, de forma tal que atraiga al hierro, el cobalto y el níquel, se denomina imán."— Transcripción de la presentación:

1

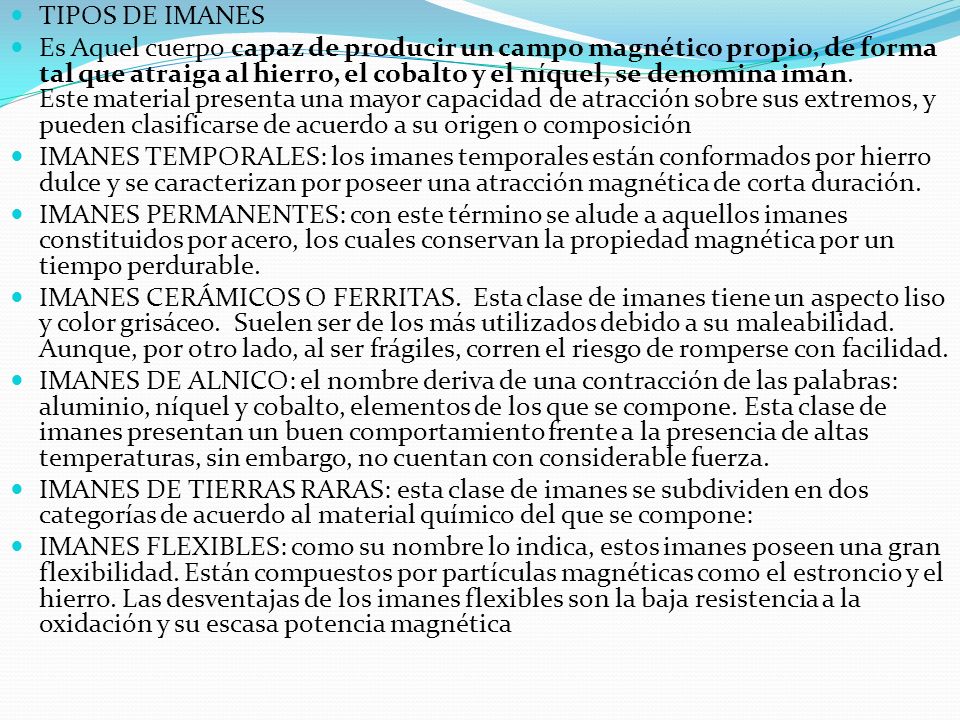

2 TIPOS DE IMANES Es Aquel cuerpo capaz de producir un campo magnético propio, de forma tal que atraiga al hierro, el cobalto y el níquel, se denomina imán. Este material presenta una mayor capacidad de atracción sobre sus extremos, y pueden clasificarse de acuerdo a su origen o composición IMANES TEMPORALES: los imanes temporales están conformados por hierro dulce y se caracterizan por poseer una atracción magnética de corta duración. IMANES PERMANENTES: con este término se alude a aquellos imanes constituidos por acero, los cuales conservan la propiedad magnética por un tiempo perdurable. IMANES CERÁMICOS O FERRITAS. Esta clase de imanes tiene un aspecto liso y color grisáceo. Suelen ser de los más utilizados debido a su maleabilidad. Aunque, por otro lado, al ser frágiles, corren el riesgo de romperse con facilidad. IMANES DE ALNICO: el nombre deriva de una contracción de las palabras: aluminio, níquel y cobalto, elementos de los que se compone. Esta clase de imanes presentan un buen comportamiento frente a la presencia de altas temperaturas, sin embargo, no cuentan con considerable fuerza. IMANES DE TIERRAS RARAS: esta clase de imanes se subdividen en dos categorías de acuerdo al material químico del que se compone: IMANES FLEXIBLES: como su nombre lo indica, estos imanes poseen una gran flexibilidad. Están compuestos por partículas magnéticas como el estroncio y el hierro. Las desventajas de los imanes flexibles son la baja resistencia a la oxidación y su escasa potencia magnética

3

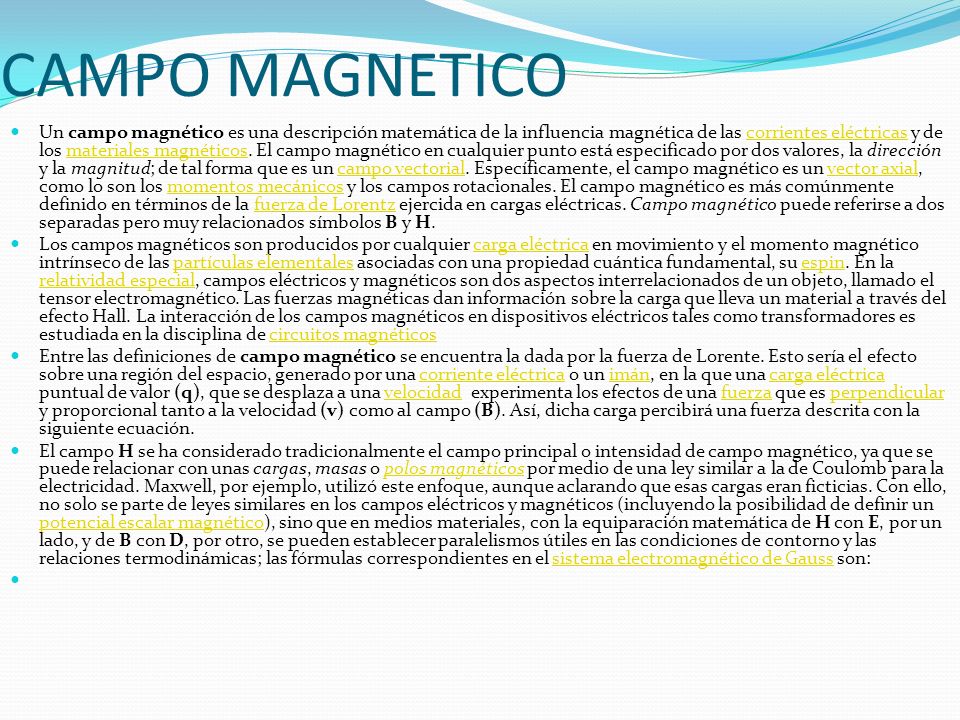

4 CAMPO MAGNETICO Un campo magnético es una descripción matemática de la influencia magnética de las corrientes eléctricas y de los materiales magnéticos. El campo magnético en cualquier punto está especificado por dos valores, la dirección y la magnitud; de tal forma que es un campo vectorial. Específicamente, el campo magnético es un vector axial, como lo son los momentos mecánicos y los campos rotacionales. El campo magnético es más comúnmente definido en términos de la fuerza de Lorentz ejercida en cargas eléctricas. Campo magnético puede referirse a dos separadas pero muy relacionados símbolos B y H.corrientes eléctricasmateriales magnéticoscampo vectorialvector axialmomentos mecánicosfuerza de Lorentz Los campos magnéticos son producidos por cualquier carga eléctrica en movimiento y el momento magnético intrínseco de las partículas elementales asociadas con una propiedad cuántica fundamental, su espin. En la relatividad especial, campos eléctricos y magnéticos son dos aspectos interrelacionados de un objeto, llamado el tensor electromagnético. Las fuerzas magnéticas dan información sobre la carga que lleva un material a través del efecto Hall. La interacción de los campos magnéticos en dispositivos eléctricos tales como transformadores es estudiada en la disciplina de circuitos magnéticoscarga eléctricapartículas elementalesespin relatividad especialcircuitos magnéticos Entre las definiciones de campo magnético se encuentra la dada por la fuerza de Lorente. Esto sería el efecto sobre una región del espacio, generado por una corriente eléctrica o un imán, en la que una carga eléctrica puntual de valor (q), que se desplaza a una velocidad experimenta los efectos de una fuerza que es perpendicular y proporcional tanto a la velocidad (v) como al campo (B). Así, dicha carga percibirá una fuerza descrita con la siguiente ecuación.corriente eléctricaimáncarga eléctricavelocidadfuerzaperpendicular El campo H se ha considerado tradicionalmente el campo principal o intensidad de campo magnético, ya que se puede relacionar con unas cargas, masas o polos magnéticos por medio de una ley similar a la de Coulomb para la electricidad. Maxwell, por ejemplo, utilizó este enfoque, aunque aclarando que esas cargas eran ficticias. Con ello, no solo se parte de leyes similares en los campos eléctricos y magnéticos (incluyendo la posibilidad de definir un potencial escalar magnético), sino que en medios materiales, con la equiparación matemática de H con E, por un lado, y de B con D, por otro, se pueden establecer paralelismos útiles en las condiciones de contorno y las relaciones termodinámicas; las fórmulas correspondientes en el sistema electromagnético de Gauss son:polos magnéticos potencial escalar magnéticosistema electromagnético de Gauss

5

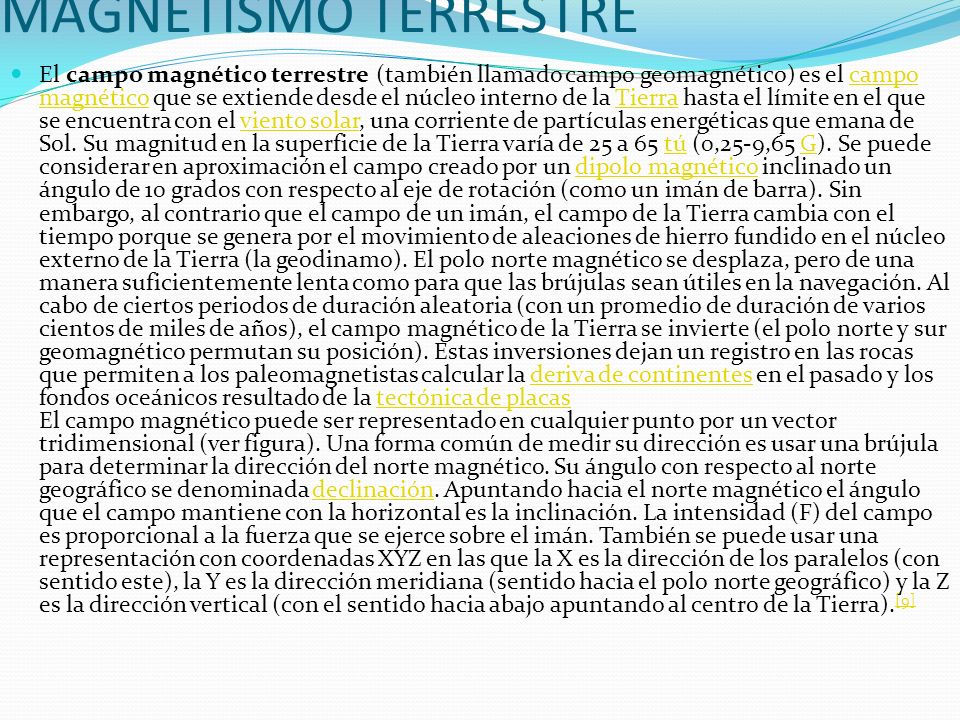

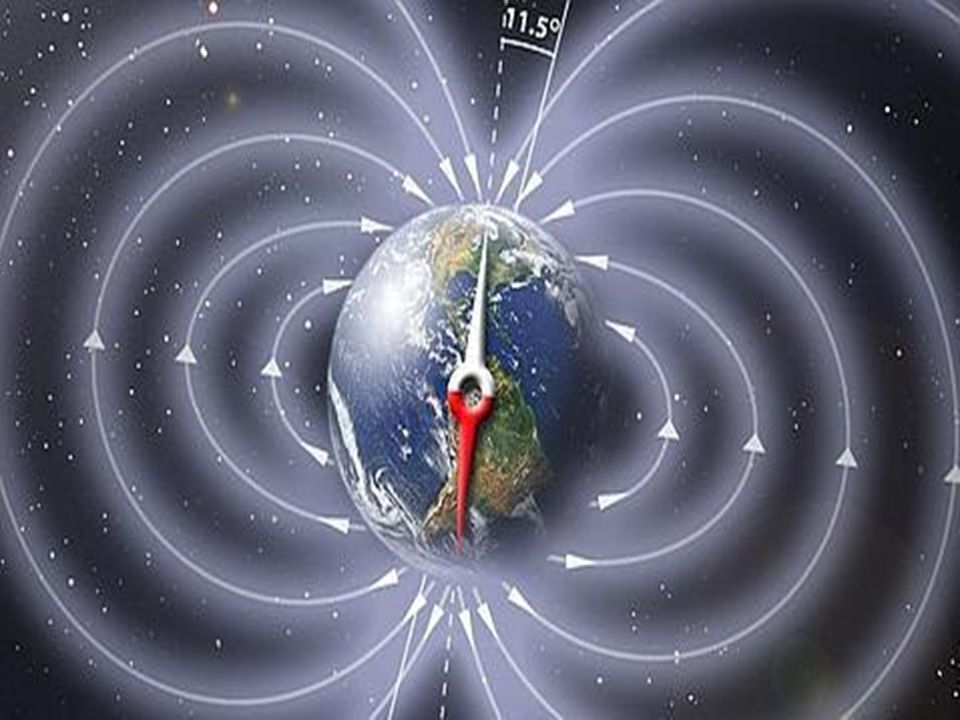

6 MAGNETISMO TERRESTRE El campo magnético terrestre (también llamado campo geomagnético) es el campo magnético que se extiende desde el núcleo interno de la Tierra hasta el límite en el que se encuentra con el viento solar, una corriente de partículas energéticas que emana de Sol. Su magnitud en la superficie de la Tierra varía de 25 a 65 tú (0,25-9,65 G). Se puede considerar en aproximación el campo creado por un dipolo magnético inclinado un ángulo de 10 grados con respecto al eje de rotación (como un imán de barra). Sin embargo, al contrario que el campo de un imán, el campo de la Tierra cambia con el tiempo porque se genera por el movimiento de aleaciones de hierro fundido en el núcleo externo de la Tierra (la geodinamo). El polo norte magnético se desplaza, pero de una manera suficientemente lenta como para que las brújulas sean útiles en la navegación. Al cabo de ciertos periodos de duración aleatoria (con un promedio de duración de varios cientos de miles de años), el campo magnético de la Tierra se invierte (el polo norte y sur geomagnético permutan su posición). Estas inversiones dejan un registro en las rocas que permiten a los paleomagnetistas calcular la deriva de continentes en el pasado y los fondos oceánicos resultado de la tectónica de placas El campo magnético puede ser representado en cualquier punto por un vector tridimensional (ver figura). Una forma común de medir su dirección es usar una brújula para determinar la dirección del norte magnético. Su ángulo con respecto al norte geográfico se denominada declinación. Apuntando hacia el norte magnético el ángulo que el campo mantiene con la horizontal es la inclinación. La intensidad (F) del campo es proporcional a la fuerza que se ejerce sobre el imán. También se puede usar una representación con coordenadas XYZ en las que la X es la dirección de los paralelos (con sentido este), la Y es la dirección meridiana (sentido hacia el polo norte geográfico) y la Z es la dirección vertical (con el sentido hacia abajo apuntando al centro de la Tierra). [9]campo magnéticoTierraviento solartúGdipolo magnéticoderiva de continentestectónica de placasdeclinación [9]

7

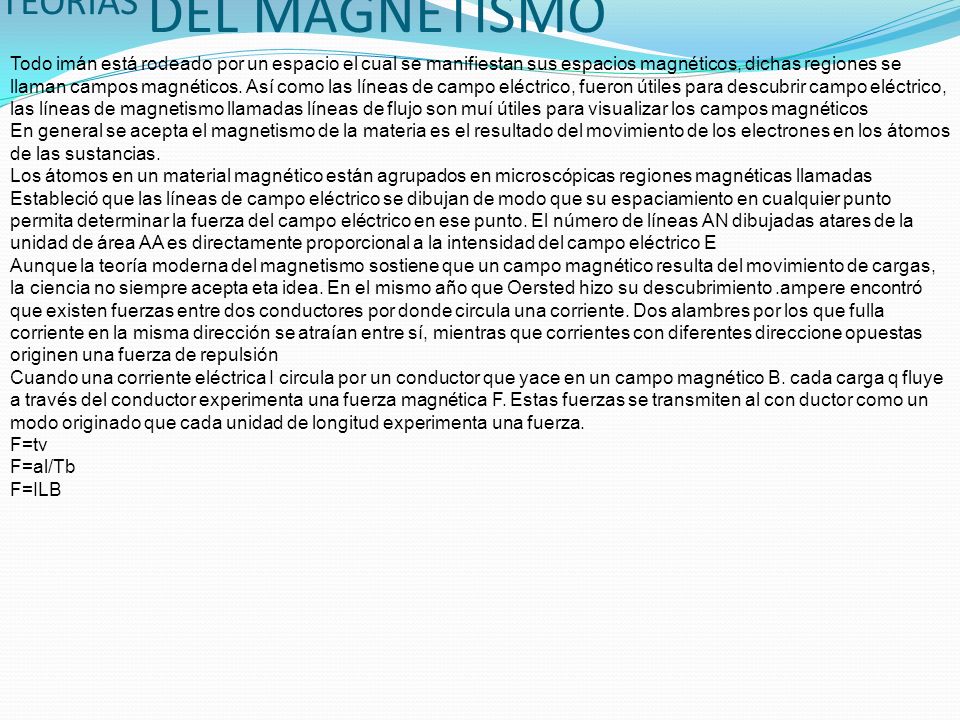

8 TEORIAS DEL MAGNETISMO Todo imán está rodeado por un espacio el cual se manifiestan sus espacios magnéticos, dichas regiones se llaman campos magnéticos. Así como las líneas de campo eléctrico, fueron útiles para descubrir campo eléctrico, las líneas de magnetismo llamadas líneas de flujo son muí útiles para visualizar los campos magnéticos En general se acepta el magnetismo de la materia es el resultado del movimiento de los electrones en los átomos de las sustancias. Los átomos en un material magnético están agrupados en microscópicas regiones magnéticas llamadas Estableció que las líneas de campo eléctrico se dibujan de modo que su espaciamiento en cualquier punto permita determinar la fuerza del campo eléctrico en ese punto. El número de líneas AN dibujadas atares de la unidad de área AA es directamente proporcional a la intensidad del campo eléctrico E Aunque la teoría moderna del magnetismo sostiene que un campo magnético resulta del movimiento de cargas, la ciencia no siempre acepta eta idea. En el mismo año que Oersted hizo su descubrimiento.ampere encontró que existen fuerzas entre dos conductores por donde circula una corriente. Dos alambres por los que fulla corriente en la misma dirección se atraían entre sí, mientras que corrientes con diferentes direccione opuestas originen una fuerza de repulsión Cuando una corriente eléctrica I circula por un conductor que yace en un campo magnético B. cada carga q fluye a través del conductor experimenta una fuerza magnética F. Estas fuerzas se transmiten al con ductor como un modo originado que cada unidad de longitud experimenta una fuerza. F=tv F=al/Tb F=ILB

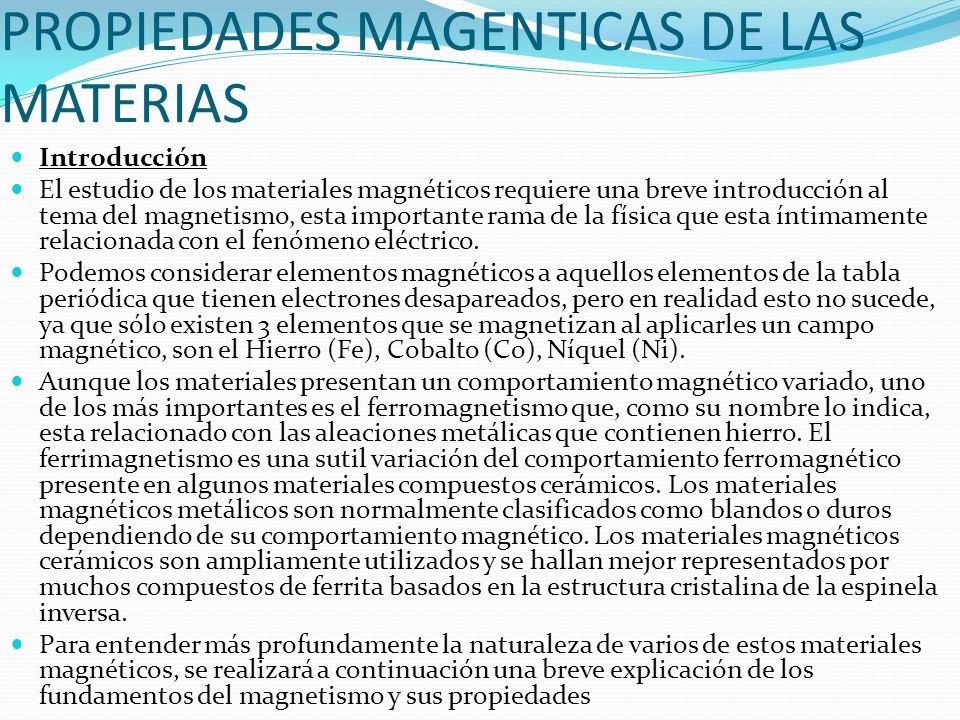

9 PROPIEDADES MAGENTICAS DE LAS MATERIAS Introducción El estudio de los materiales magnéticos requiere una breve introducción al tema del magnetismo, esta importante rama de la física que esta íntimamente relacionada con el fenómeno eléctrico. Podemos considerar elementos magnéticos a aquellos elementos de la tabla periódica que tienen electrones desapareados, pero en realidad esto no sucede, ya que sólo existen 3 elementos que se magnetizan al aplicarles un campo magnético, son el Hierro (Fe), Cobalto (Co), Níquel (Ni). Aunque los materiales presentan un comportamiento magnético variado, uno de los más importantes es el ferromagnetismo que, como su nombre lo indica, esta relacionado con las aleaciones metálicas que contienen hierro. El ferrimagnetismo es una sutil variación del comportamiento ferromagnético presente en algunos materiales compuestos cerámicos. Los materiales magnéticos metálicos son normalmente clasificados como blandos o duros dependiendo de su comportamiento magnético. Los materiales magnéticos cerámicos son ampliamente utilizados y se hallan mejor representados por muchos compuestos de ferrita basados en la estructura cristalina de la espinela inversa. Para entender más profundamente la naturaleza de varios de estos materiales magnéticos, se realizará a continuación una breve explicación de los fundamentos del magnetismo y sus propiedades

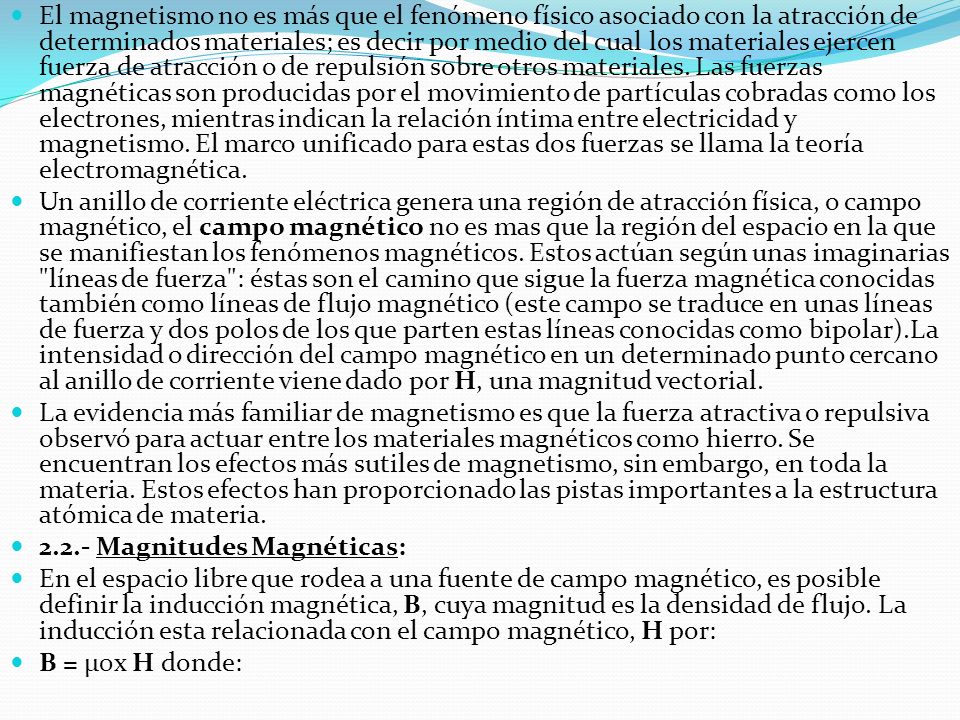

10 El magnetismo no es más que el fenómeno físico asociado con la atracción de determinados materiales; es decir por medio del cual los materiales ejercen fuerza de atracción o de repulsión sobre otros materiales. Las fuerzas magnéticas son producidas por el movimiento de partículas cobradas como los electrones, mientras indican la relación íntima entre electricidad y magnetismo. El marco unificado para estas dos fuerzas se llama la teoría electromagnética. Un anillo de corriente eléctrica genera una región de atracción física, o campo magnético, el campo magnético no es mas que la región del espacio en la que se manifiestan los fenómenos magnéticos. Estos actúan según unas imaginarias "líneas de fuerza": éstas son el camino que sigue la fuerza magnética conocidas también como líneas de flujo magnético (este campo se traduce en unas líneas de fuerza y dos polos de los que parten estas líneas conocidas como bipolar).La intensidad o dirección del campo magnético en un determinado punto cercano al anillo de corriente viene dado por H, una magnitud vectorial. La evidencia más familiar de magnetismo es que la fuerza atractiva o repulsiva observó para actuar entre los materiales magnéticos como hierro. Se encuentran los efectos más sutiles de magnetismo, sin embargo, en toda la materia. Estos efectos han proporcionado las pistas importantes a la estructura atómica de materia Magnitudes Magnéticas: En el espacio libre que rodea a una fuente de campo magnético, es posible definir la inducción magnética, B, cuya magnitud es la densidad de flujo. La inducción esta relacionada con el campo magnético, H por: B = µ0x H donde:

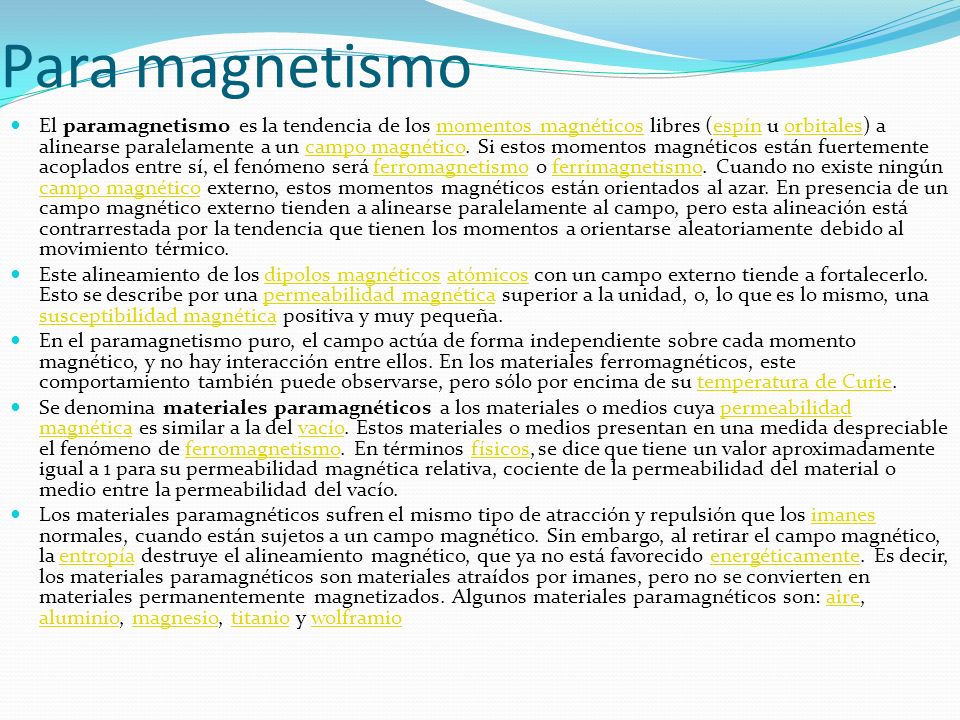

11 Para magnetismo El paramagnetismo es la tendencia de los momentos magnéticos libres (espín u orbitales) a alinearse paralelamente a un campo magnético. Si estos momentos magnéticos están fuertemente acoplados entre sí, el fenómeno será ferromagnetismo o ferrimagnetismo. Cuando no existe ningún campo magnético externo, estos momentos magnéticos están orientados al azar. En presencia de un campo magnético externo tienden a alinearse paralelamente al campo, pero esta alineación está contrarrestada por la tendencia que tienen los momentos a orientarse aleatoriamente debido al movimiento térmico.momentos magnéticosespínorbitalescampo magnéticoferromagnetismoferrimagnetismo campo magnético Este alineamiento de los dipolos magnéticos atómicos con un campo externo tiende a fortalecerlo. Esto se describe por una permeabilidad magnética superior a la unidad, o, lo que es lo mismo, una susceptibilidad magnética positiva y muy pequeña.dipolos magnéticosatómicospermeabilidad magnética susceptibilidad magnética En el paramagnetismo puro, el campo actúa de forma independiente sobre cada momento magnético, y no hay interacción entre ellos. En los materiales ferromagnéticos, este comportamiento también puede observarse, pero sólo por encima de su temperatura de Curie.temperatura de Curie Se denomina materiales paramagnéticos a los materiales o medios cuya permeabilidad magnética es similar a la del vacío. Estos materiales o medios presentan en una medida despreciable el fenómeno de ferromagnetismo. En términos físicos, se dice que tiene un valor aproximadamente igual a 1 para su permeabilidad magnética relativa, cociente de la permeabilidad del material o medio entre la permeabilidad del vacío.permeabilidad magnéticavacíoferromagnetismofísicos Los materiales paramagnéticos sufren el mismo tipo de atracción y repulsión que los imanes normales, cuando están sujetos a un campo magnético. Sin embargo, al retirar el campo magnético, la entropía destruye el alineamiento magnético, que ya no está favorecido energéticamente. Es decir, los materiales paramagnéticos son materiales atraídos por imanes, pero no se convierten en materiales permanentemente magnetizados. Algunos materiales paramagnéticos son: aire, aluminio, magnesio, titanio y wolframioimanesentropíaenergéticamenteaire aluminiomagnesiotitaniowolframio

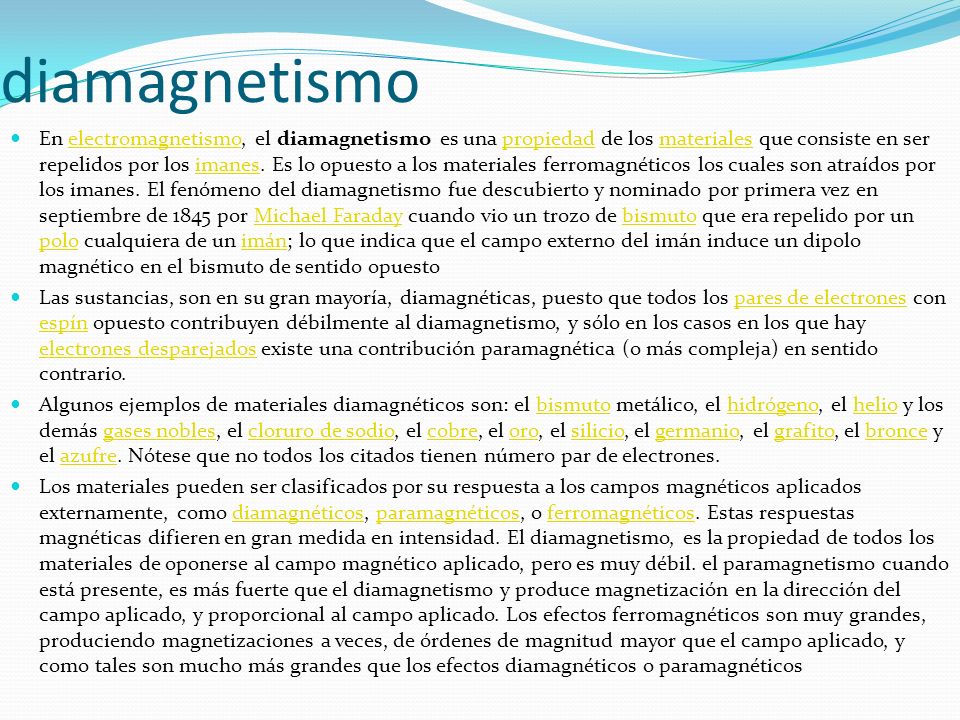

12 diamagnetismo En electromagnetismo, el diamagnetismo es una propiedad de los materiales que consiste en ser repelidos por los imanes. Es lo opuesto a los materiales ferromagnéticos los cuales son atraídos por los imanes. El fenómeno del diamagnetismo fue descubierto y nominado por primera vez en septiembre de 1845 por Michael Faraday cuando vio un trozo de bismuto que era repelido por un polo cualquiera de un imán; lo que indica que el campo externo del imán induce un dipolo magnético en el bismuto de sentido opuestoelectromagnetismopropiedadmaterialesimanesMichael Faradaybismuto poloimán Las sustancias, son en su gran mayoría, diamagnéticas, puesto que todos los pares de electrones con espín opuesto contribuyen débilmente al diamagnetismo, y sólo en los casos en los que hay electrones desparejados existe una contribución paramagnética (o más compleja) en sentido contrario.pares de electrones espín electrones desparejados Algunos ejemplos de materiales diamagnéticos son: el bismuto metálico, el hidrógeno, el helio y los demás gases nobles, el cloruro de sodio, el cobre, el oro, el silicio, el germanio, el grafito, el bronce y el azufre. Nótese que no todos los citados tienen número par de electrones.bismutohidrógenoheliogases noblescloruro de sodiocobreorosiliciogermaniografitobronceazufre Los materiales pueden ser clasificados por su respuesta a los campos magnéticos aplicados externamente, como diamagnéticos, paramagnéticos, o ferromagnéticos. Estas respuestas magnéticas difieren en gran medida en intensidad. El diamagnetismo, es la propiedad de todos los materiales de oponerse al campo magnético aplicado, pero es muy débil. el paramagnetismo cuando está presente, es más fuerte que el diamagnetismo y produce magnetización en la dirección del campo aplicado, y proporcional al campo aplicado. Los efectos ferromagnéticos son muy grandes, produciendo magnetizaciones a veces, de órdenes de magnitud mayor que el campo aplicado, y como tales son mucho más grandes que los efectos diamagnéticos o paramagnéticosdiamagnéticosparamagnéticosferromagnéticos

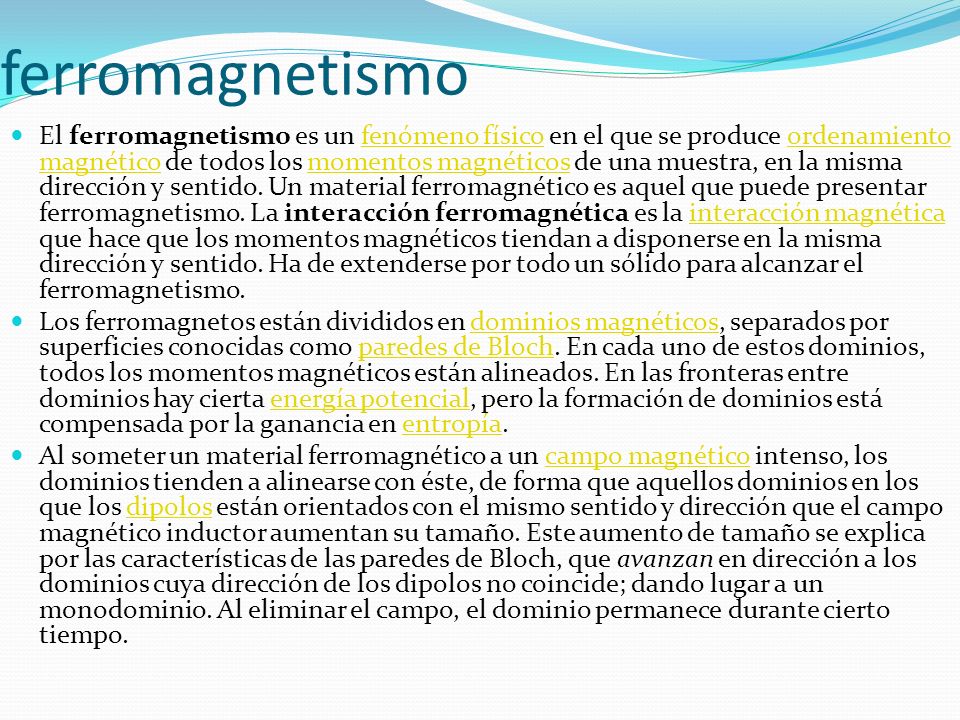

13 ferromagnetismo El ferromagnetismo es un fenómeno físico en el que se produce ordenamiento magnético de todos los momentos magnéticos de una muestra, en la misma dirección y sentido. Un material ferromagnético es aquel que puede presentar ferromagnetismo. La interacción ferromagnética es la interacción magnética que hace que los momentos magnéticos tiendan a disponerse en la misma dirección y sentido. Ha de extenderse por todo un sólido para alcanzar el ferromagnetismo.fenómeno físicoordenamiento magnéticomomentos magnéticosinteracción magnética Los ferromagnetos están divididos en dominios magnéticos, separados por superficies conocidas como paredes de Bloch. En cada uno de estos dominios, todos los momentos magnéticos están alineados. En las fronteras entre dominios hay cierta energía potencial, pero la formación de dominios está compensada por la ganancia en entropía.dominios magnéticosparedes de Blochenergía potencialentropía Al someter un material ferromagnético a un campo magnético intenso, los dominios tienden a alinearse con éste, de forma que aquellos dominios en los que los dipolos están orientados con el mismo sentido y dirección que el campo magnético inductor aumentan su tamaño. Este aumento de tamaño se explica por las características de las paredes de Bloch, que avanzan en dirección a los dominios cuya dirección de los dipolos no coincide; dando lugar a un monodominio. Al eliminar el campo, el dominio permanece durante cierto tiempo.campo magnéticodipolos

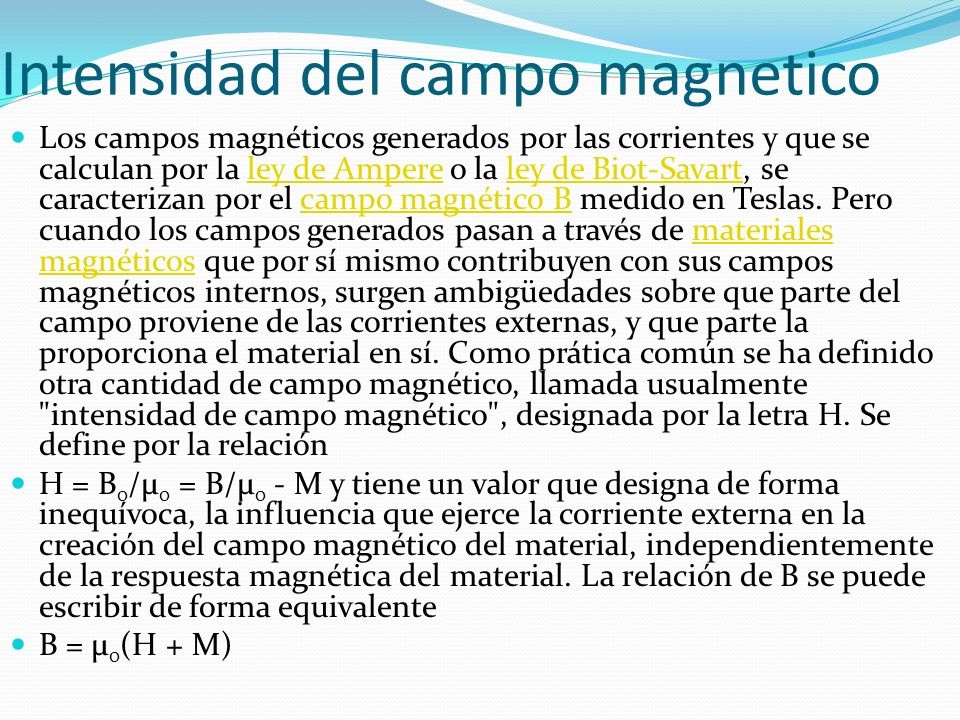

14 Intensidad del campo magnetico Los campos magnéticos generados por las corrientes y que se calculan por la ley de Ampere o la ley de Biot-Savart, se caracterizan por el campo magnético B medido en Teslas. Pero cuando los campos generados pasan a través de materiales magnéticos que por sí mismo contribuyen con sus campos magnéticos internos, surgen ambigüedades sobre que parte del campo proviene de las corrientes externas, y que parte la proporciona el material en sí. Como prática común se ha definido otra cantidad de campo magnético, llamada usualmente "intensidad de campo magnético", designada por la letra H. Se define por la relaciónley de Ampereley de Biot-Savartcampo magnético Bmateriales magnéticos H = B 0 /μ 0 = B/μ 0 - M y tiene un valor que designa de forma inequívoca, la influencia que ejerce la corriente externa en la creación del campo magnético del material, independientemente de la respuesta magnética del material. La relación de B se puede escribir de forma equivalente B = μ 0 (H + M)

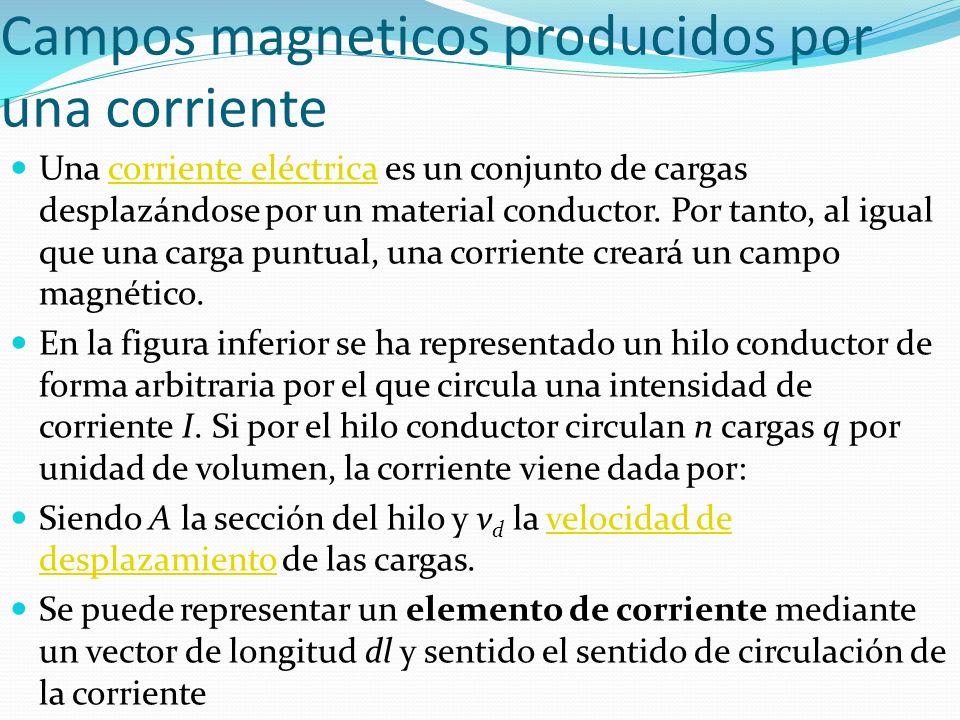

15 Campos magneticos producidos por una corriente Una corriente eléctrica es un conjunto de cargas desplazándose por un material conductor. Por tanto, al igual que una carga puntual, una corriente creará un campo magnético.corriente eléctrica En la figura inferior se ha representado un hilo conductor de forma arbitraria por el que circula una intensidad de corriente I. Si por el hilo conductor circulan n cargas q por unidad de volumen, la corriente viene dada por: Siendo A la sección del hilo y v d la velocidad de desplazamiento de las cargas.velocidad de desplazamiento Se puede representar un elemento de corriente mediante un vector de longitud dl y sentido el sentido de circulación de la corriente

16 Productor rectilineo
