Presentación del tema: "MAGNETISMO. ¿QUÉ ES UN IMÁN? Un imán es un material capaz de producir un campo magnético exterior y atraer el hierro (también puede atraer al cobalto."— Transcripción de la presentación:

1 MAGNETISMO

2 ¿QUÉ ES UN IMÁN? Un imán es un material capaz de producir un campo magnético exterior y atraer el hierro (también puede atraer al cobalto y al níquel)

3 UTILIDAD DE LOS IMANES

4 Mediante aplicaciones magnéticas se almacena información en casetes, discos compactos, disquets y discos duros de computadores.

5 Los trenes magnéticos, que avanzan a más de 550 km/h, tienen en su interior poderosos electroimanes. Estos crean un campo magnético que repele al riel, por lo que se mueven levitando sobre la vía.

6

7 IMANES NATURALES Y ARTIFICIALES Los imanes que manifiestan sus propiedades de forma permanente pueden ser naturales, como la magnetita (Fe3O4) o artificiales, obtenidos a partir de aleaciones de diferentes metales

8 POLOS DE UN IMÁN En un imán la capacidad de atracción es mayor en sus extremos o polos. Estos polos se denominan norte y sur, debido a que tienden a orientarse según los polos geográficos de la Tierra, que es un gigantesco imán natural.

9 POLOS DE UN IMÁN

10

11 FORMAS DE IMANES ANILLOS – BARRAS - DISCOS

12 IMANES FLEXIBLES PARA PUBLICIDAD

13 IMANES FLEXIBLES Hecho de Óxido Ferroso del Estroncio y de algunos otros elementos USOS: Flexibles para impresión. Manualidades Sujeción. Automóviles logotipos, Señalización en anaqueles. Etiquetado Publicitarios

14 Señalizador magnético

15 Imanes de Neodymium Este tipo de imán, de "tierra rara", es llamado así porque los elementos que lo componen fueron encontrados dentro de la Tabla de Elementos como "Lantánidos". Prensados y horneados Los IMANES de "Neodymium" (Nd-Fe-B) están compuestos de Neodymium (Nd), Hierro (Fe), Boro (B) y una transición de algunos metales Tienen alta resistencia a la desmagnetización De alta energía y potencia Muy bueno en temperatura ambiente Material corrosivo que deberá ser cubierto para una larga duración y máxima energía Son suficientemente fuertes para magnetizar y desmagnetizar algunos tamaños de Alnico y Flexibles Imanes pequeños en apariencia metálica y de figuras de anillos, Blocks y discos Los imanes de la tierra rara son muy frágiles y muy fuertes magnéticamente. Por lo tanto, es crucial manejar estos imanes con cuidado extremo para evitar daños corporales y daño a los imanes. Los dedos se pueden pellizcar seriamente entre la atracción de los imanes

16 Imanes de Ceramica Hecho de Óxido Ferroso del Estroncio y de algunos otros elementos De apariencia lisa y en gris oscuro Es el Imán posiblemente más usado Limitado a las formas simples debido al proceso de fabricación Imanes de figuras de anillos, Blocks y discos Este imán es extremadamente frágil y puede romperse si se cae o se atrae a otro sin el debido cuidado

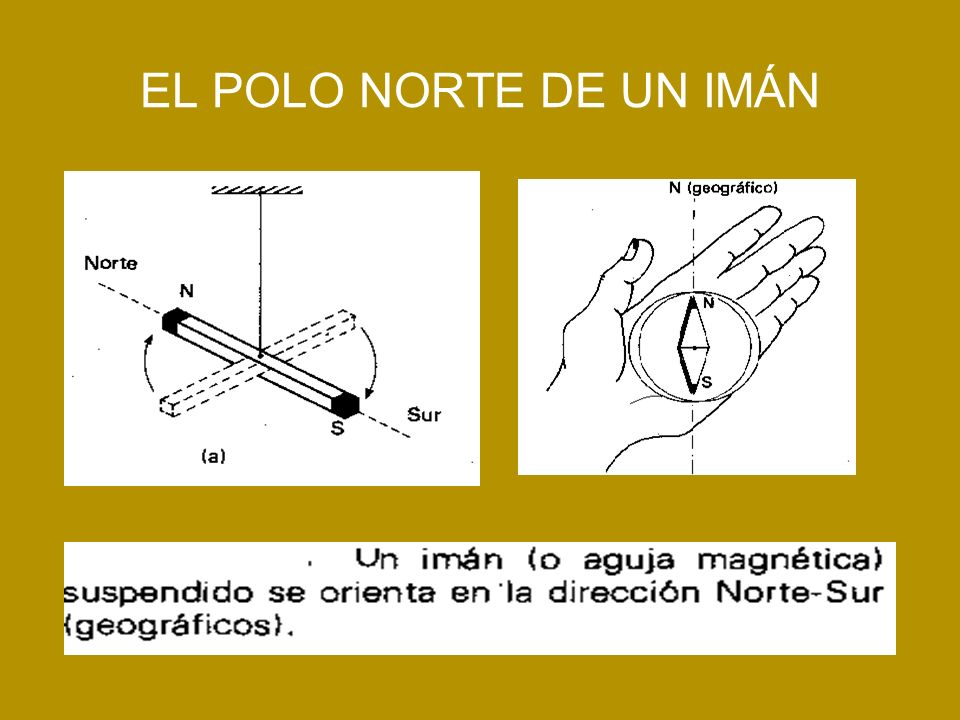

17 EL POLO NORTE DE UN IMÁN

18 ATRACCIÓN – REPULSIÓN MAGNÉTICA

19 LA TIERRA ES UN IMÁN

20 PRINCIPIO DE INSEPARABILIDAD DE LOS POLOS MAGNÉTICOS

21 UN IMAN TAMBIÉN SE PUEDE REPRODUCIR

22 DOMINIOS MAGNÉTICOS Agrupaciones de imanes permanentes elementales (dipolos magnéticos) que se forman en los elementos metálicos. Cuando están alineados en la misma dirección y sentido magnéticos forman un metal magnético

23 IMANTACIÓN

24 ELECTROMAGNETISMO

25 HANS CRISTIAN OERSTED

26 UNA AGUJA MAGNÉTICA COLOCADA CERCA DE UN CONDUCTOR RECTO QUE LLEVA UNA CORRIENTE ELÉCTRICA TIENDE A DESPLAZARSE A LA DIRECCIÓN PERPENDICULAR A DICHO CONDUCTOR

27 UNA CORRIENTE ELÉCTRICA ES CAPAZ DE PRODUCIR EFECTOS MAGNÉTICOS

28 EL HECHO BÁSICO DEL ELECTROMAGNETISMO SI DOS CARGAS ELÉCTRICAS ESTÁN EN MOVIMIENTO, ENTONCES ENTRE ELLAS SURGE, ADEMÁS DE LA FUERZA ELECTROSTÁTICA, UNA FUERZA MAGNÉTICA

29 CAMPO MAGNÉTICO UNA CARGA EN MOVIMIENTO CREA EN EL ESPACIO QUE LA RODEA UN CAMPO MAGNÉTICO QUE ACTUARÁ SOBRE OTRA CARGA TAMBIÉN MÓVIL Y EJERCERÁ SOBRE ESTA ÚLTIMA UNA FUERZA MAGNÉTICA

30 EL CAMPO MAGNÉTICO EL CAMPO MAGNÉTICO ES LA ZONA DE ACCIÓN DE UNA CARGA ELÉCTRICA EN MOVIMIENTO ES LA ZONA DE INFLUENCIA DE UN CUERPO MAGNETIZADO

31 REPRESENTACIÓN DEL CAMPO MAGNÉTICO MEDIANTE UN VECTOR LA POSICIÓN INDICA LA DIRECCIÓN EN QUE ACTÚA EL C.M. SU LONGITUD SE ASOCIA CON LA MAGNITUD O TAMAÑO DEL C.M.

32 LA DIRECCIÓN DEL VECTOR CAMPO MAGNÉTICO EL CAMPO MAGNÉTICO B EN UN PUNTO DEL ESPACIO TIENE LA ORIENTACIÓN MAGNÉTICA SUR-NORTE DE UNA AGUJA IMANTADA PUESTA EN DICHO PUNTO

33 LA FUERZA MAGNÉTICA FUERZA F QUE EL CAMPO ORIGINA SOBRE LA CARGA q QUE ENTRA EN EL CAMPO DE INTENSIDAD B CON LA VELOCIDAD V

34 LA FUERZA MAGNÉTICA ES PERPENDICULAR A LOS V ECTORES B Y V

35 El valor de la fuerza magnética F depende directamente de: La carga eléctrica q La magnitud de la velocidad v Del ángulo formado por los vectores F y v

36 LA DIRECCIÓN Y SENTIDO DE LA FUERZA MAGNÉTICA DADA POR LA REGLA DE LA PLAMA DE LA MANO DERECHA

37 REGLA DE LA PALMA DE LA MANO DERECHA LOS TRES VECTORES F, B Y V SON PERPENDICULAR ES ENTRE SÍ

38 SI LA CARGA q ES NEGATIVA, EL SENTIDO DE LA FUERZA MAGNÉTICA SERÁ CONTRARIO AL QUE SE OBTIENE PARA LA CARGA POSITIVA

39 MOVIMIENTO DE UNA CARGA PUNTUAL EN UN CAMPO MAGNÉTICO Si tenemos una partícula con una velocidad perpendicular a un campo magnético uniforme, la partícula describirá una trayectoria circular. La fuerza magnética es la responsable de la aceleración centrípeta necesaria para que haya un movimiento circular.

40 ESPECTRÓMETRO DE MASAS Aparato que convierte moléculas en iones, y que separa estos iones en función de su proporción de masa y carga. Los espectrómetros de masas se utilizan para identificar átomos e isótopos, y determinar la composición química de una muestra.ionesisótopos

41 Un espectrómetro de masas se compone de una fuente de iones, un campo eléctrico que se encarga de acelerar dichos iones y un campo magnético uniforme el cual produce la desviación de la trayectoria de los iones.

42 Los iones que provienen de la fuente de iones son acelerados a través de una diferencia de potencial y entran en un campo magnético uniforme y perpendicular. Los iones están obligados a seguir una trayectoria en forma de semicircunferencia a causa del campo magnético. Dichos iones acaban chocando con una placa fotográfica. Mirando la placa fotográfica podemos medir el radio de la trayectoria que han seguido los iones..

43 La ecuación r = mv/qB, nos da el radio r de la órbita de una partícula de masa m y carga q que se mueve con una velocidad v en presencia de un campo magnético B perpendicular a la velocidad de la partícula
