PROYECTO FINAL DE GRADO. CASTILLO MAYOR DE XÀTIVA Conservación del Patrimonio. Estudios Previos. (Taller 12) AUTOR Gómez Megías, Pablo DIRECTOR ACADÉMICO.

Presentaciones similares


Presentación del tema: "PROYECTO FINAL DE GRADO. CASTILLO MAYOR DE XÀTIVA Conservación del Patrimonio. Estudios Previos. (Taller 12) AUTOR Gómez Megías, Pablo DIRECTOR ACADÉMICO."— Transcripción de la presentación:

1 PROYECTO FINAL DE GRADO. CASTILLO MAYOR DE XÀTIVA Conservación del Patrimonio. Estudios Previos. (Taller 12) AUTOR Gómez Megías, Pablo DIRECTOR ACADÉMICO Rodríguez Navarro, Pablo 8 de Julio de 2.011

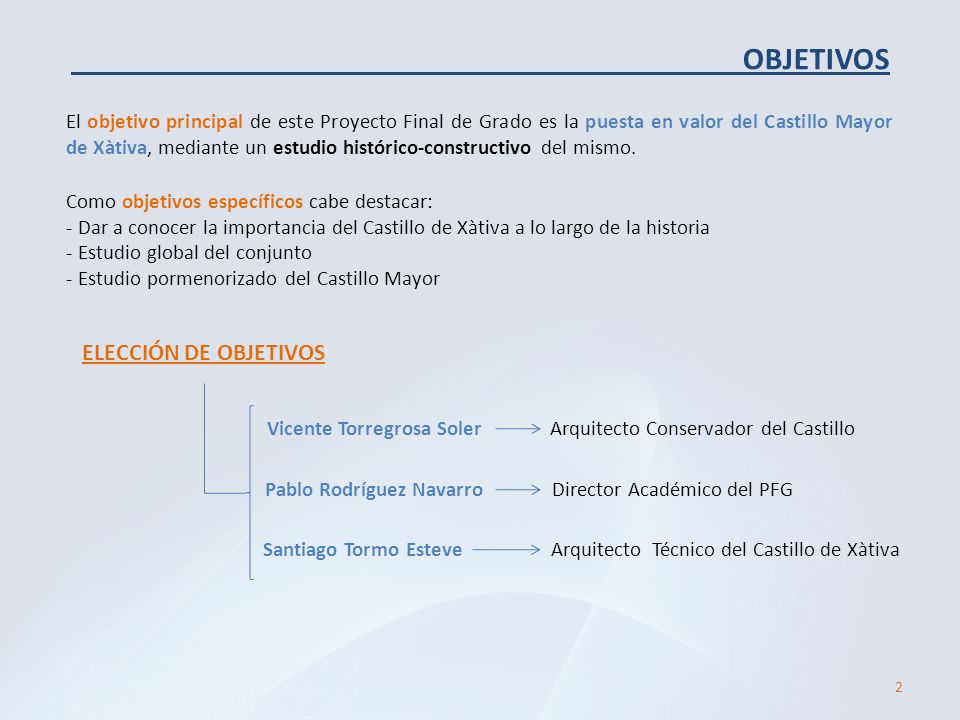

2 OBJETIVOS El objetivo principal de este Proyecto Final de Grado es la puesta en valor del Castillo Mayor de Xàtiva, mediante un estudio histórico-constructivo del mismo. Como objetivos específicos cabe destacar: - Dar a conocer la importancia del Castillo de Xàtiva a lo largo de la historia - Estudio global del conjunto - Estudio pormenorizado del Castillo Mayor ELECCIÓN DE OBJETIVOS Vicente Torregrosa Soler Pablo Rodríguez Navarro Santiago Tormo Esteve Arquitecto Conservador del Castillo Director Académico del PFG Arquitecto Técnico del Castillo de Xàtiva 2

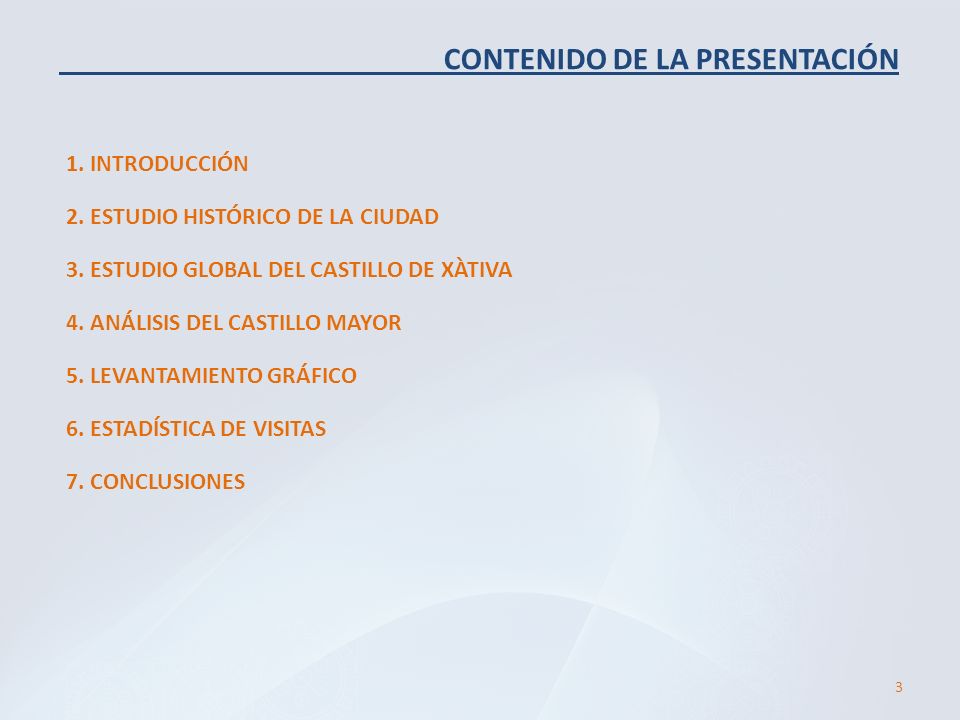

3 CONTENIDO DE LA PRESENTACIÓN 1. INTRODUCCIÓN 3 2. ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

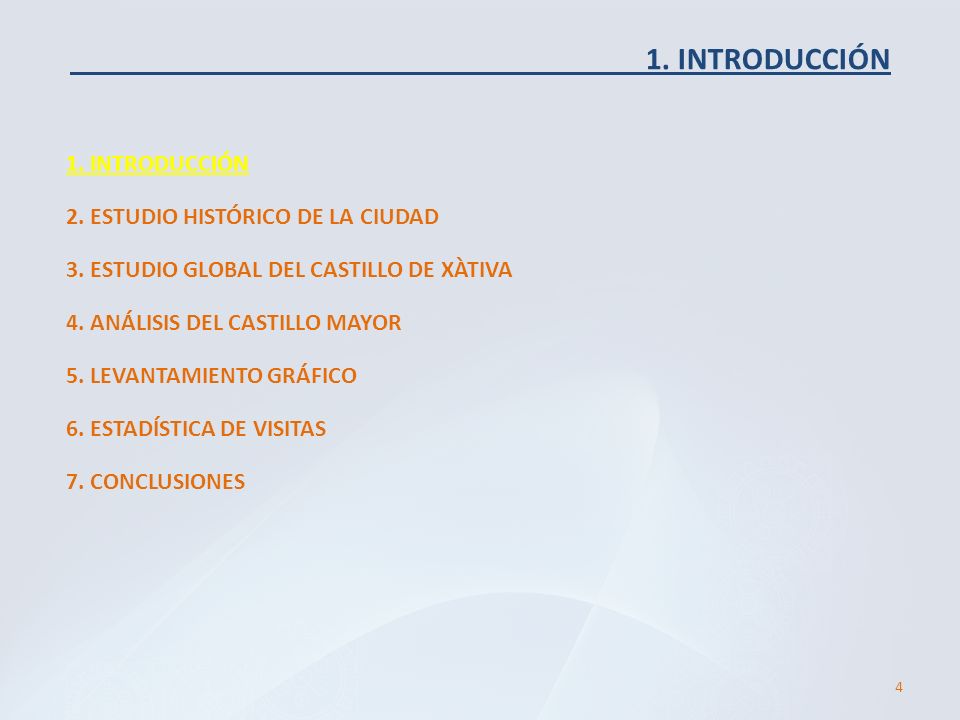

4 1. INTRODUCCIÓN 4 2. ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

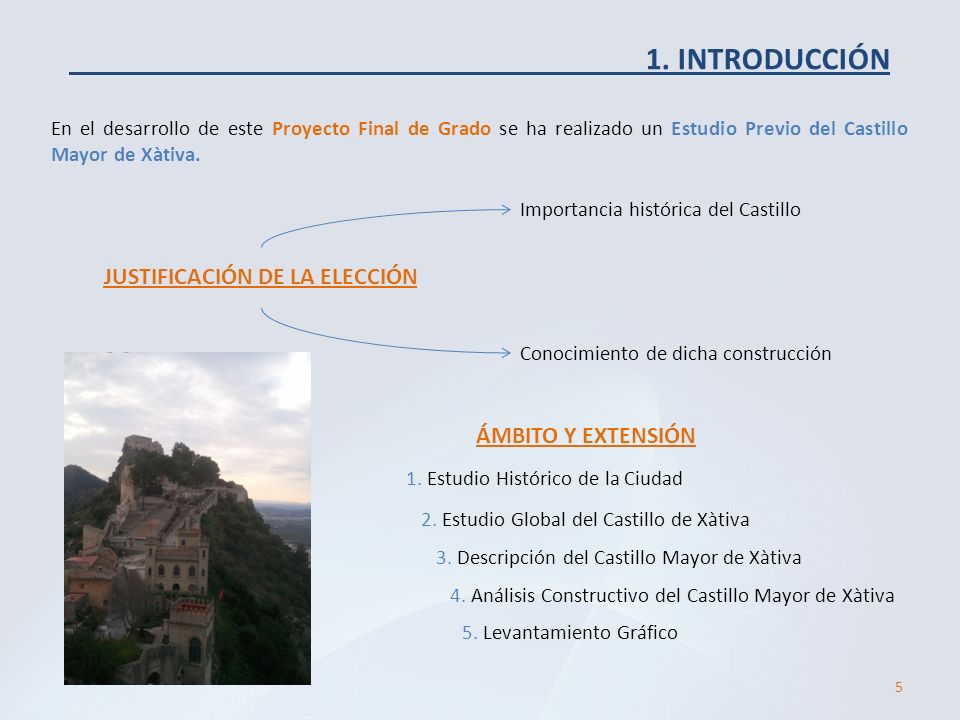

5 En el desarrollo de este Proyecto Final de Grado se ha realizado un Estudio Previo del Castillo Mayor de Xàtiva. 1. INTRODUCCIÓN JUSTIFICACIÓN DE LA ELECCIÓN Conocimiento de dicha construcción Importancia histórica del Castillo ÁMBITO Y EXTENSIÓN 1. Estudio Histórico de la Ciudad 2. Estudio Global del Castillo de Xàtiva 3. Descripción del Castillo Mayor de Xàtiva 4. Análisis Constructivo del Castillo Mayor de Xàtiva 5. Levantamiento Gráfico 5

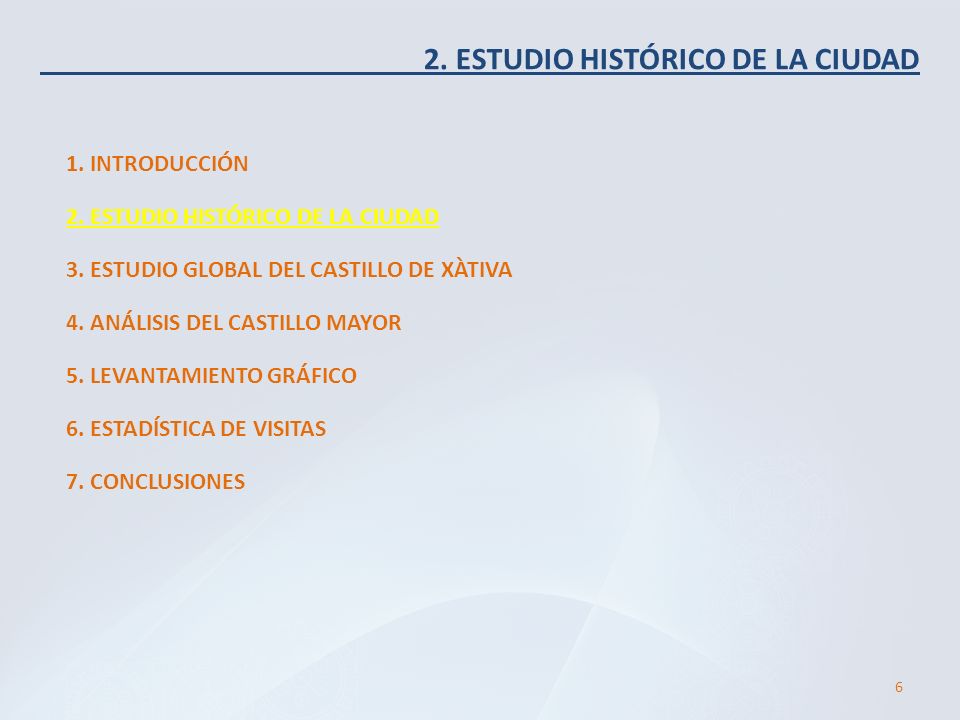

6 2. ESTUDIO HISTÓRICO DE LA CIUDAD 1. INTRODUCCIÓN 6 2. ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

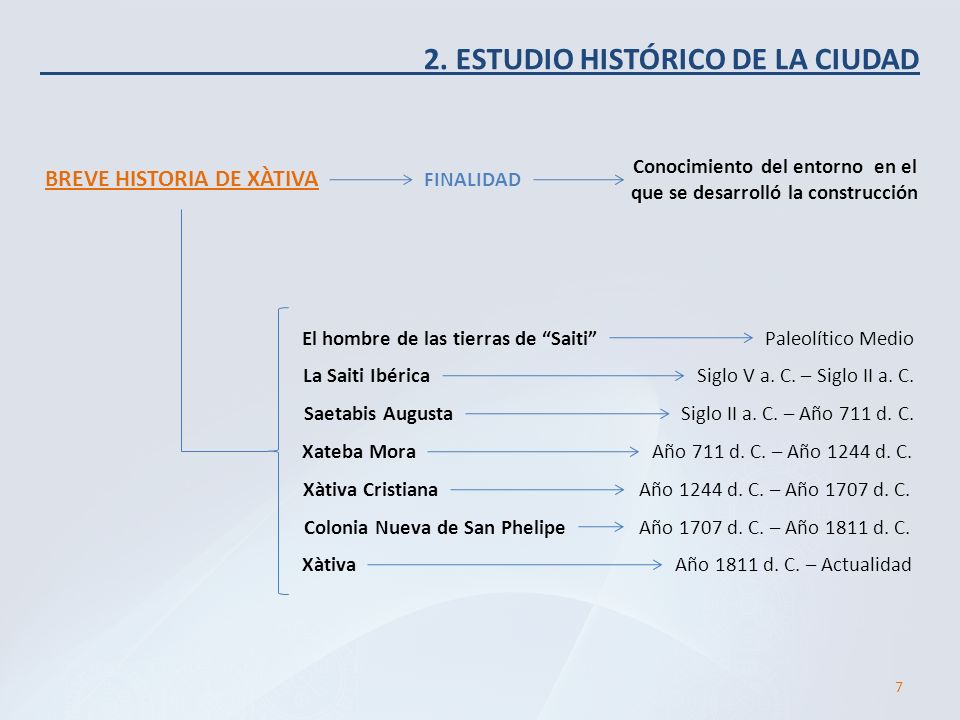

7 2. ESTUDIO HISTÓRICO DE LA CIUDAD BREVE HISTORIA DE XÀTIVA El hombre de las tierras de SaitiPaleolítico Medio La Saiti IbéricaSiglo V a. C. – Siglo II a. C. Saetabis AugustaSiglo II a. C. – Año 711 d. C. Xateba MoraAño 711 d. C. – Año 1244 d. C. Xàtiva CristianaAño 1244 d. C. – Año 1707 d. C. Colonia Nueva de San PhelipeAño 1707 d. C. – Año 1811 d. C. XàtivaAño 1811 d. C. – Actualidad 7 FINALIDAD Conocimiento del entorno en el que se desarrolló la construcción

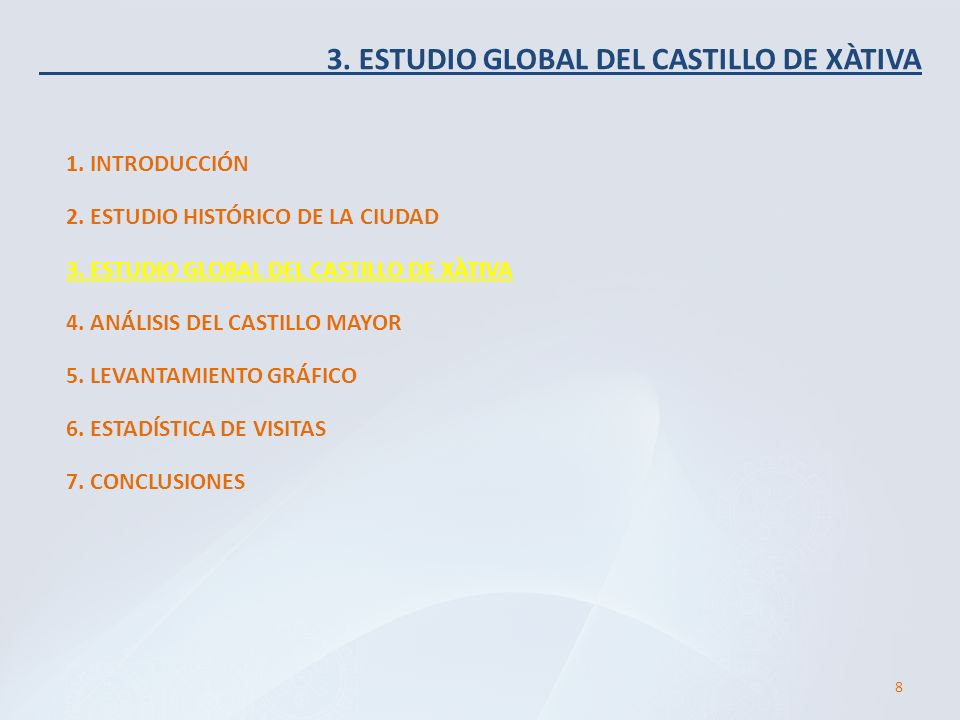

8 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 1. INTRODUCCIÓN 8 2. ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

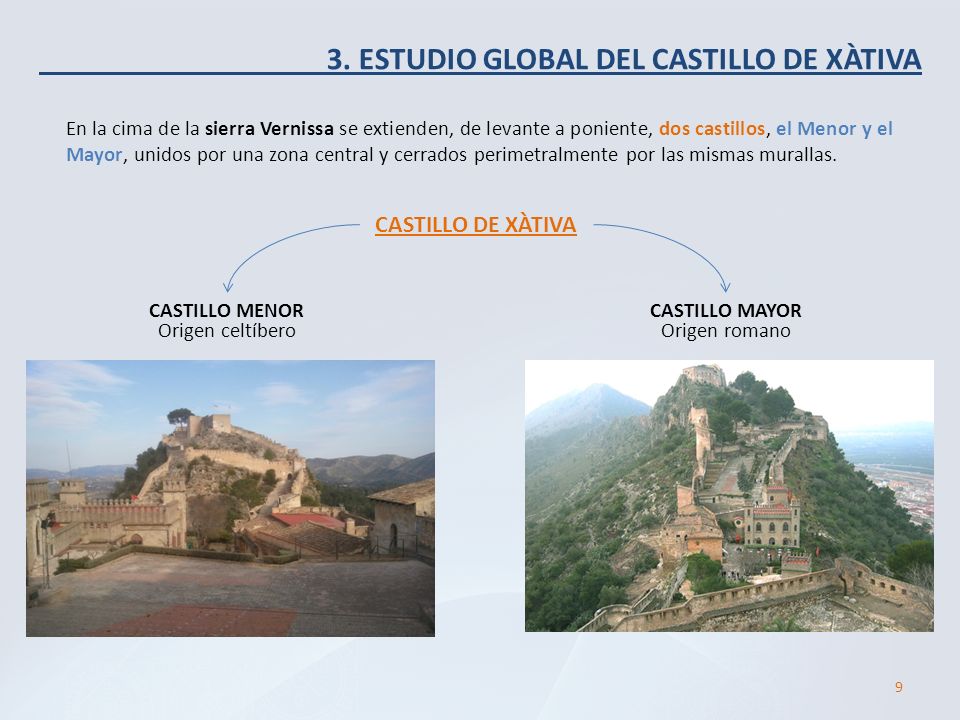

9 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA CASTILLO DE XÀTIVA CASTILLO MENORCASTILLO MAYOR Origen celtíberoOrigen romano En la cima de la sierra Vernissa se extienden, de levante a poniente, dos castillos, el Menor y el Mayor, unidos por una zona central y cerrados perimetralmente por las mismas murallas. 9

10 10 El estudio de estos castillos está lleno de dificultades debido a las sucesivas, y en ocasiones sistemáticas, destrucciones, las cuales han dejado la inmensa fortaleza en ruinas y sus muros descarnados. Por otro lado, las monografías publicadas se ocupan más del aspecto histórico que del arquitectónico. Alexandre de Laborde, Voyage Pintoresque de L´Espagne (1806)

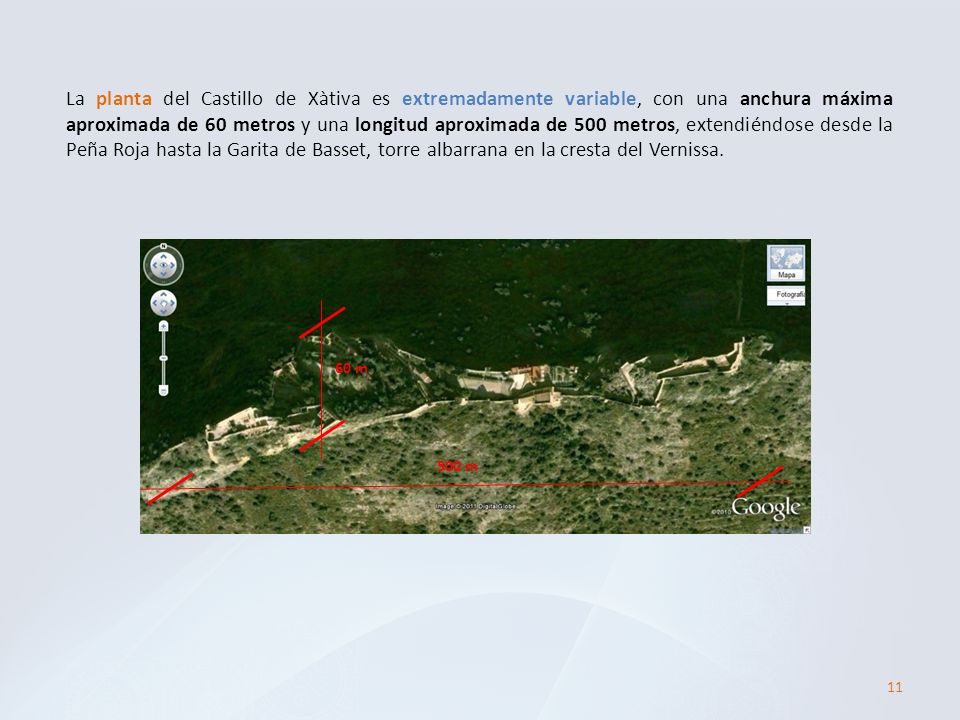

11 La planta del Castillo de Xàtiva es extremadamente variable, con una anchura máxima aproximada de 60 metros y una longitud aproximada de 500 metros, extendiéndose desde la Peña Roja hasta la Garita de Basset, torre albarrana en la cresta del Vernissa m 500 m

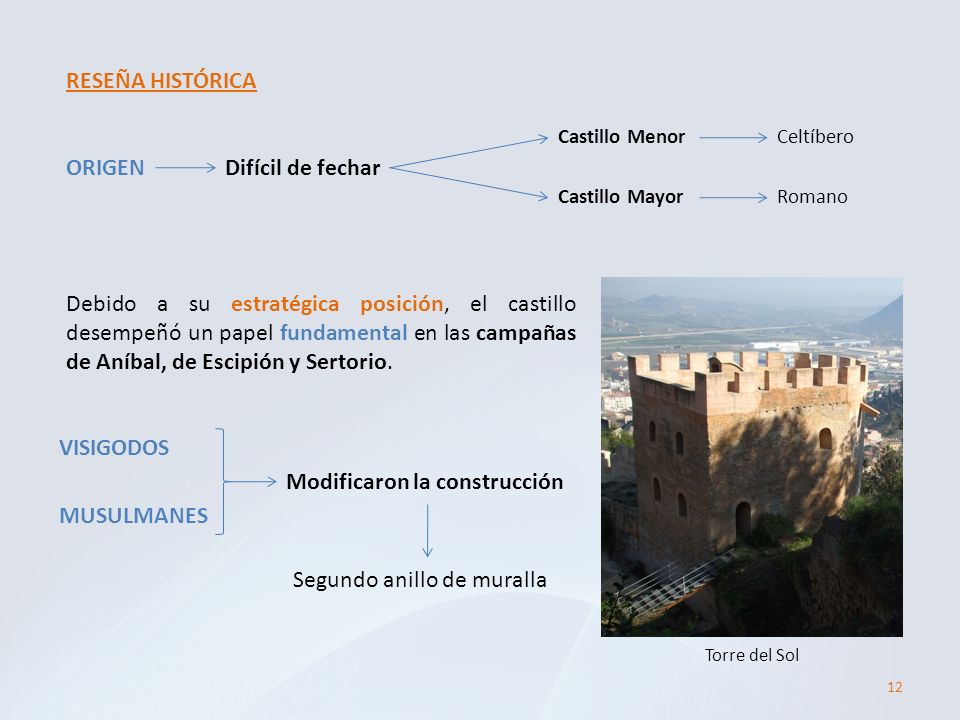

12 12 RESEÑA HISTÓRICA ORIGEN Castillo Menor Castillo Mayor Celtíbero Romano Difícil de fechar Debido a su estratégica posición, el castillo desempeñó un papel fundamental en las campañas de Aníbal, de Escipión y Sertorio. VISIGODOS MUSULMANES Modificaron la construcción Segundo anillo de muralla Torre del Sol

13 13 AÑO de mayoConquista cristiana Jaume I Jaume I el Conquistador En época cristiana se llevó a cabo la siguiente fase constructiva datable, en su mayoría del siglo XV, traducida en una cuidadosa labra y aparejo de los sillares de los muros y dovelas de las puertas. MONARCAS CRISTIANOS CiudadPlaza fuerte CastilloPrisión del Estado de la Corona de Aragón

14 14 PIEZA CLAVE 1º Guerra de Unión 2º Guerra de los Pedros con Castilla 3º Conflicto de las Germanías 4º Guerra de Sucesión Decadencia del Castillo de Xàtiva Cuadro de Felipe V Daños provocados por las tropas de Felipe V Efectos de los terremotos de 1748 y 1755 Abandono hacia 1790

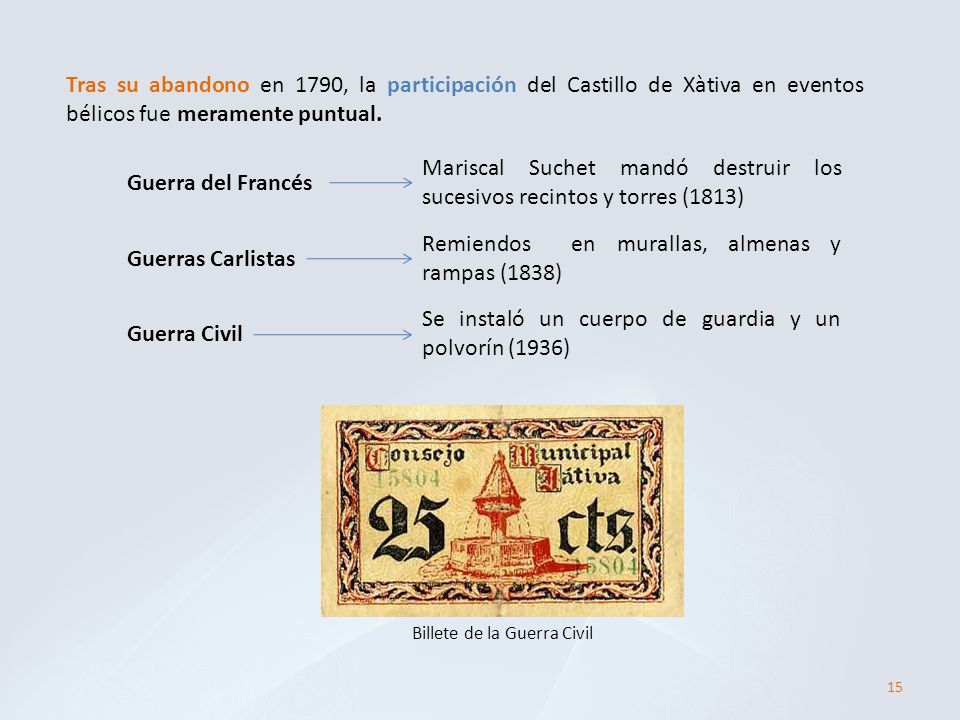

15 15 Guerra del Francés Mariscal Suchet mandó destruir los sucesivos recintos y torres (1813) Guerras Carlistas Remiendos en murallas, almenas y rampas (1838) Tras su abandono en 1790, la participación del Castillo de Xàtiva en eventos bélicos fue meramente puntual. Guerra Civil Se instaló un cuerpo de guardia y un polvorín (1936) Billete de la Guerra Civil

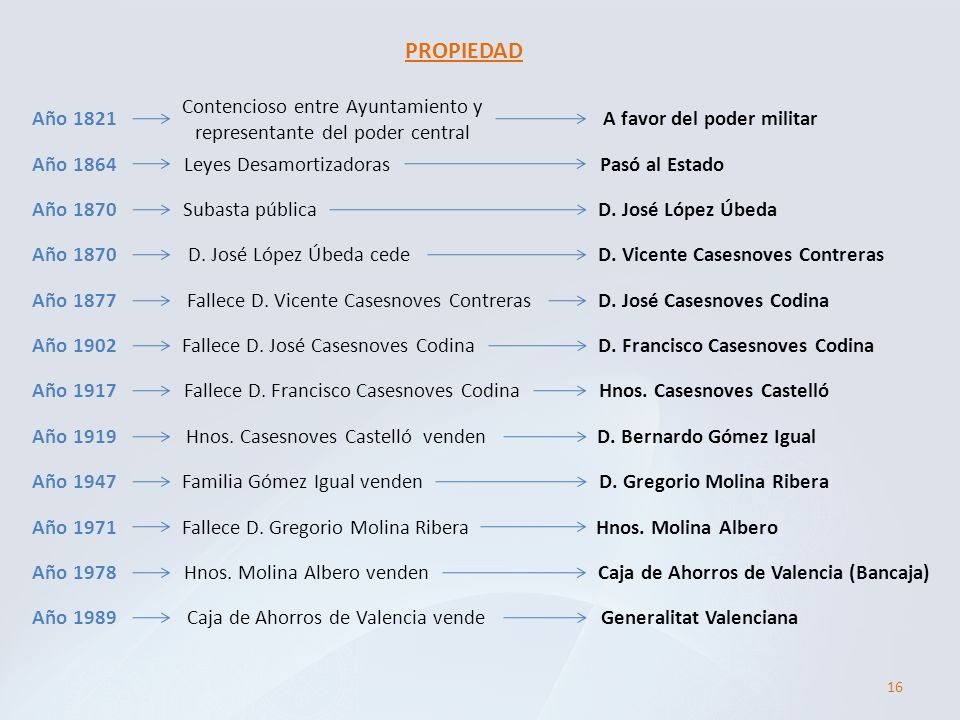

16 PROPIEDAD Contencioso entre Ayuntamiento y representante del poder central Año 1821 Año 1864Leyes DesamortizadorasPasó al Estado A favor del poder militar Año 1870Subasta públicaD. José López Úbeda Año 1877Fallece D. Vicente Casesnoves ContrerasD. José Casesnoves Codina Año 1902Fallece D. José Casesnoves CodinaD. Francisco Casesnoves Codina Año 1917Fallece D. Francisco Casesnoves CodinaHnos. Casesnoves Castelló Año 1870D. José López Úbeda cedeD. Vicente Casesnoves Contreras 16 Hnos. Casesnoves Castelló vendenAño 1919D. Bernardo Gómez Igual Familia Gómez Igual vendenAño 1947D. Gregorio Molina Ribera Fallece D. Gregorio Molina RiberaAño 1971Hnos. Molina Albero Hnos. Molina Albero vendenAño 1978Caja de Ahorros de Valencia (Bancaja) Caja de Ahorros de Valencia vendeAño 1989Generalitat Valenciana

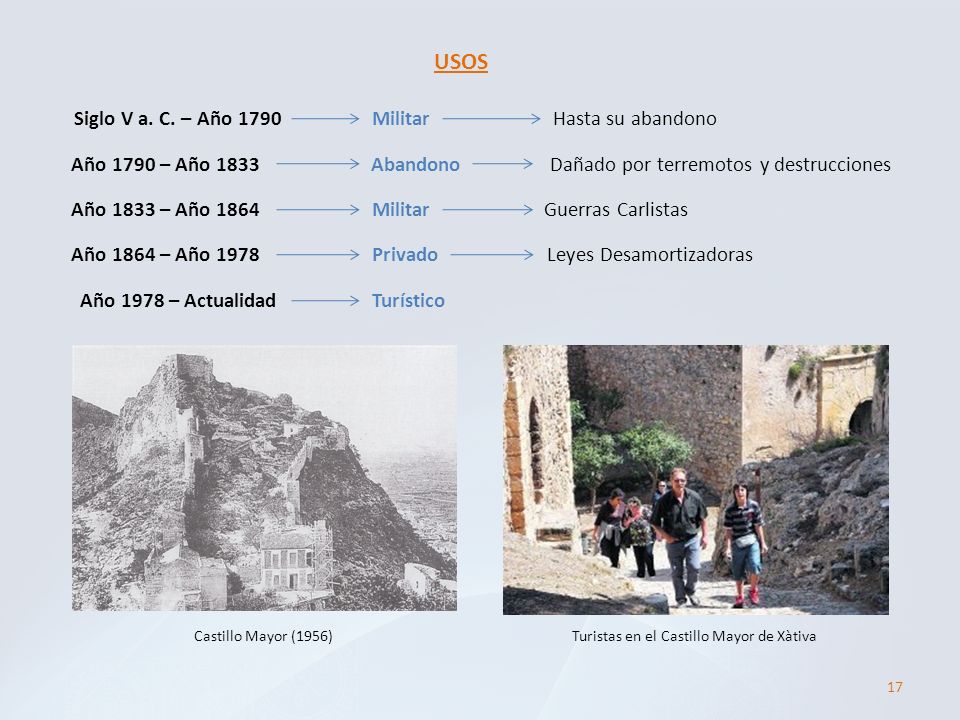

17 USOS MilitarSiglo V a. C. – Año 1790Hasta su abandono AbandonoAño 1790 – Año 1833Dañado por terremotos y destrucciones MilitarAño 1833 – Año 1864Guerras Carlistas PrivadoAño 1864 – Año 1978Leyes Desamortizadoras TurísticoAño 1978 – Actualidad 17 Turistas en el Castillo Mayor de XàtivaCastillo Mayor (1956)

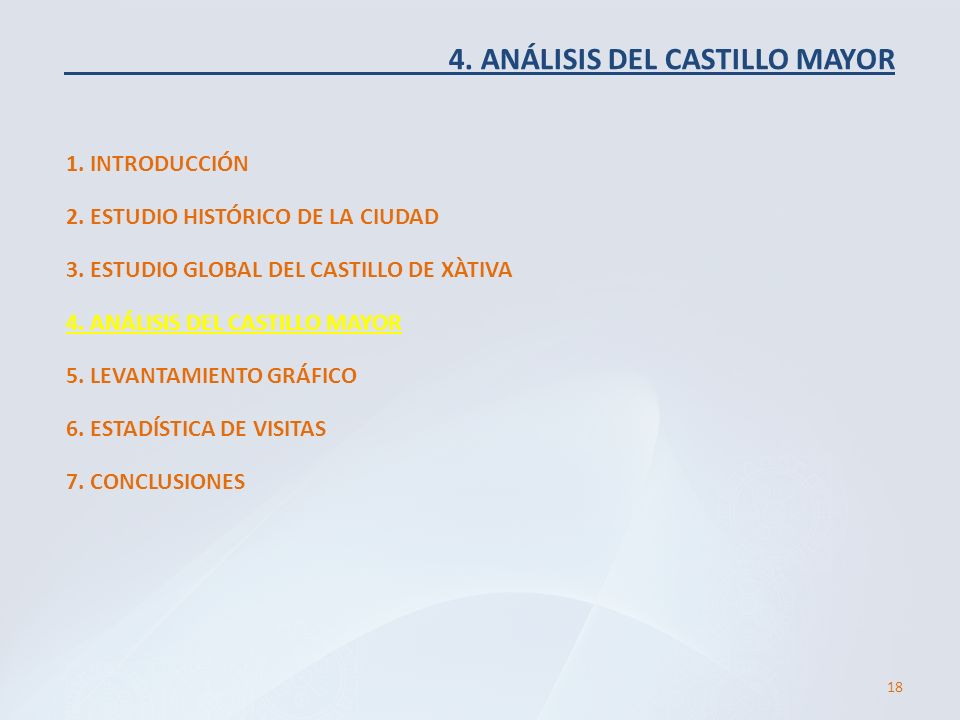

18 4. ANÁLISIS DEL CASTILLO MAYOR 1. INTRODUCCIÓN ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

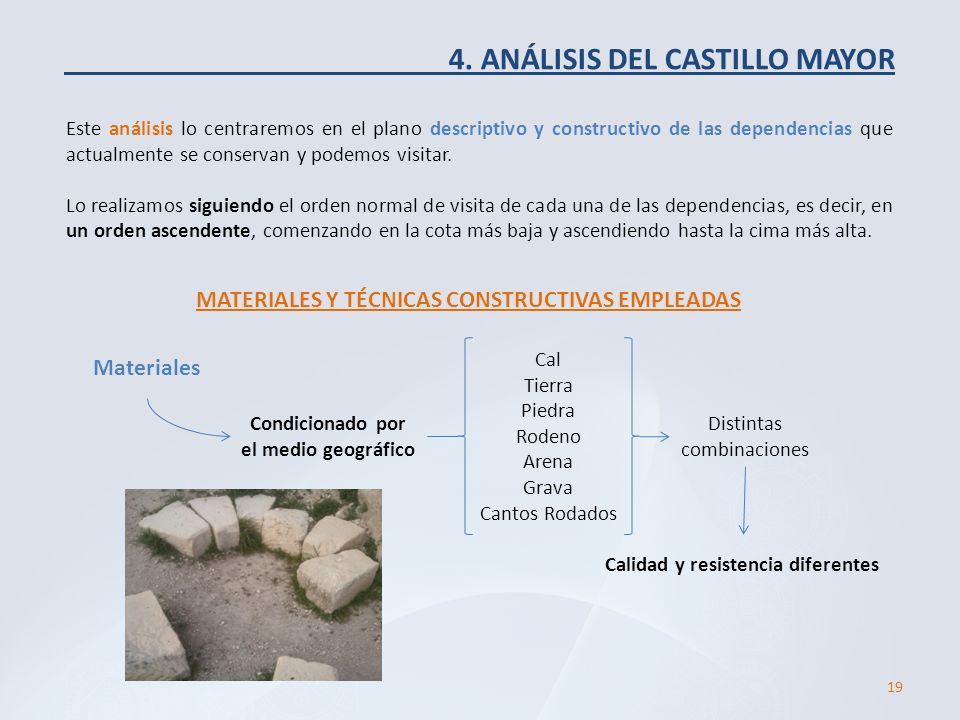

19 4. ANÁLISIS DEL CASTILLO MAYOR Este análisis lo centraremos en el plano descriptivo y constructivo de las dependencias que actualmente se conservan y podemos visitar. Lo realizamos siguiendo el orden normal de visita de cada una de las dependencias, es decir, en un orden ascendente, comenzando en la cota más baja y ascendiendo hasta la cima más alta. 19 MATERIALES Y TÉCNICAS CONSTRUCTIVAS EMPLEADAS Materiales Condicionado por el medio geográfico Cal Tierra Piedra Rodeno Arena Grava Cantos Rodados Distintas combinaciones Calidad y resistencia diferentes

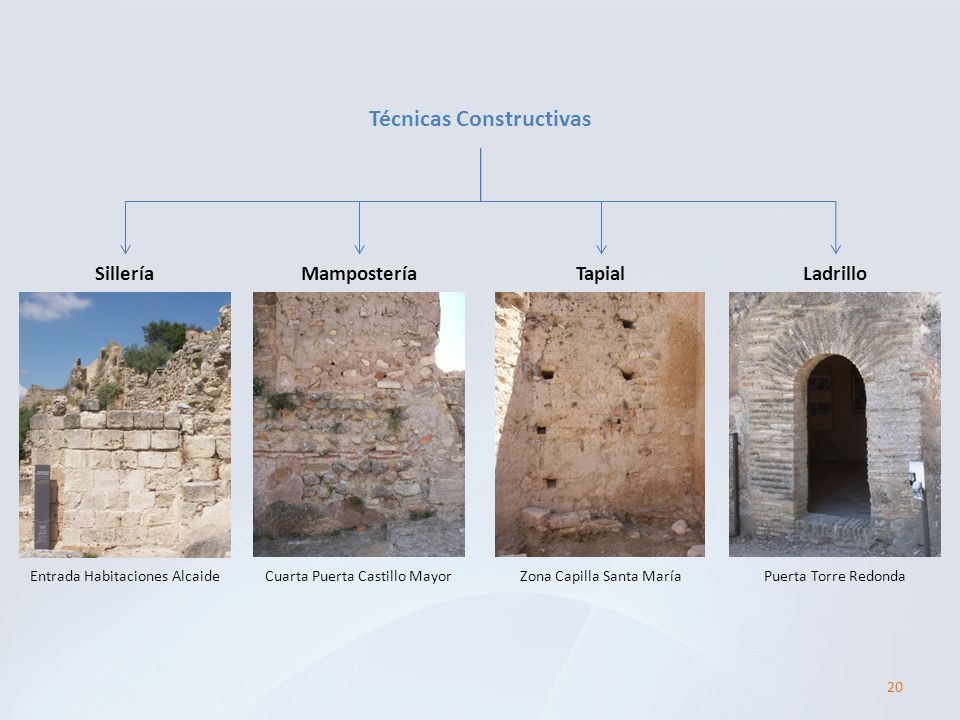

20 Técnicas Constructivas MamposteríaSilleríaLadrilloTapial Entrada Habitaciones AlcaideCuarta Puerta Castillo MayorZona Capilla Santa MaríaPuerta Torre Redonda 20

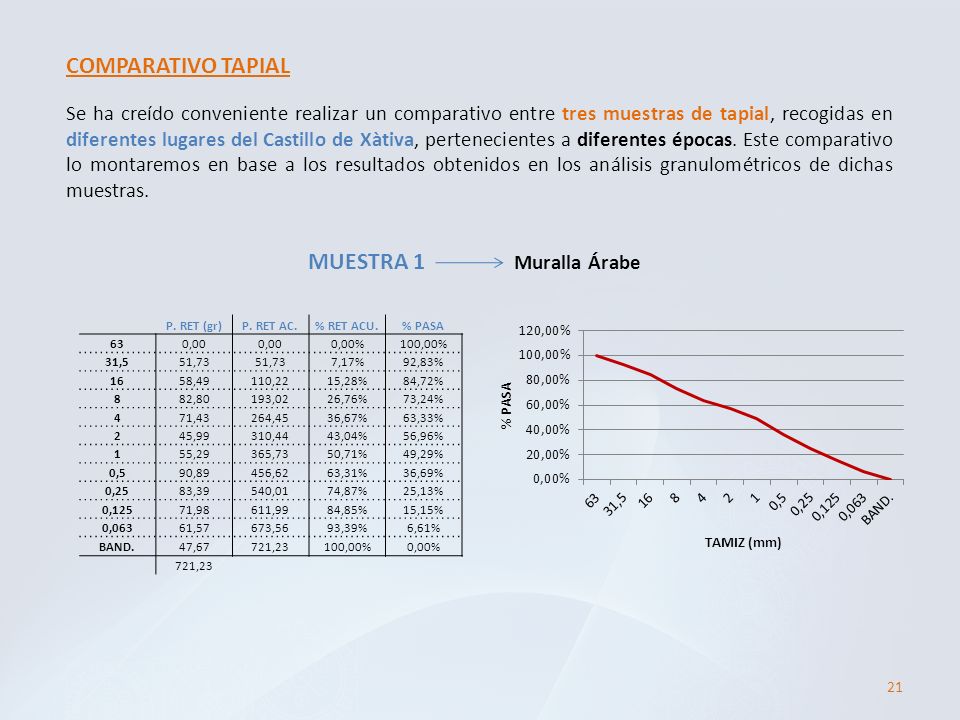

21 Se ha creído conveniente realizar un comparativo entre tres muestras de tapial, recogidas en diferentes lugares del Castillo de Xàtiva, pertenecientes a diferentes épocas. Este comparativo lo montaremos en base a los resultados obtenidos en los análisis granulométricos de dichas muestras. COMPARATIVO TAPIAL P. RET (gr)P. RET AC.% RET ACU.% PASA 630,00 0,00%100,00% 31,551,73 7,17%92,83% 1658,49110,2215,28%84,72% 882,80193,0226,76%73,24% 471,43264,4536,67%63,33% 245,99310,4443,04%56,96% 155,29365,7350,71%49,29% 0,590,89456,6263,31%36,69% 0,2583,39540,0174,87%25,13% 0,12571,98611,9984,85%15,15% 0,06361,57673,5693,39%6,61% BAND.47,67721,23100,00%0,00% 721,23 21 MUESTRA 1 Muralla Árabe

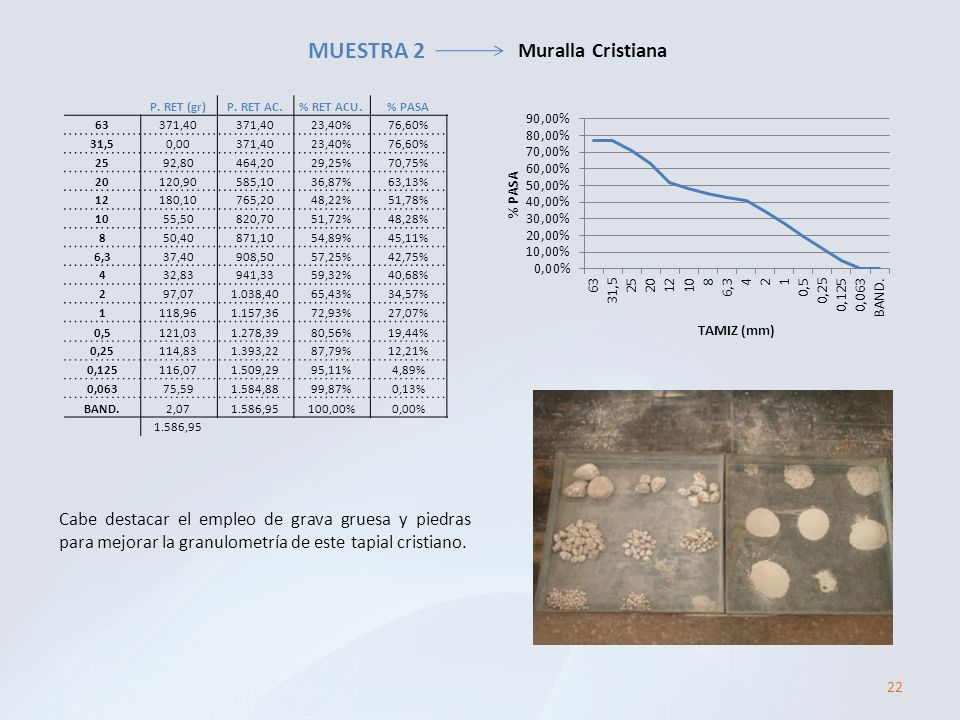

22 P. RET (gr)P. RET AC.% RET ACU.% PASA 63371,40 23,40%76,60% 31,50,00371,4023,40%76,60% 2592,80464,2029,25%70,75% 20120,90585,1036,87%63,13% 12180,10765,2048,22%51,78% 1055,50820,7051,72%48,28% 850,40871,1054,89%45,11% 6,337,40908,5057,25%42,75% 432,83941,3359,32%40,68% 297, ,4065,43%34,57% 1118, ,3672,93%27,07% 0,5121, ,3980,56%19,44% 0,25114, ,2287,79%12,21% 0,125116, ,2995,11%4,89% 0,06375, ,8899,87%0,13% BAND.2, ,95100,00%0,00% 1.586,95 Cabe destacar el empleo de grava gruesa y piedras para mejorar la granulometría de este tapial cristiano. 22 MUESTRA 2 Muralla Cristiana

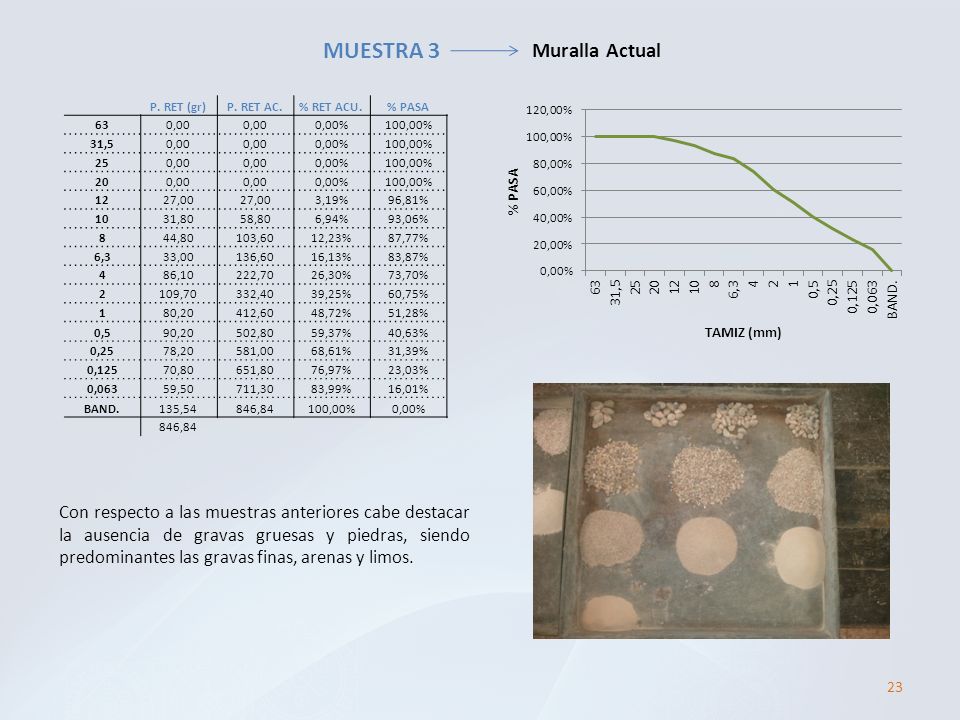

23 23 MUESTRA 3 Muralla Actual Con respecto a las muestras anteriores cabe destacar la ausencia de gravas gruesas y piedras, siendo predominantes las gravas finas, arenas y limos. P. RET (gr)P. RET AC.% RET ACU.% PASA 630,00 0,00%100,00% 31,50,00 0,00%100,00% 250,00 0,00%100,00% 200,00 0,00%100,00% 1227,00 3,19%96,81% 1031,8058,806,94%93,06% 844,80103,6012,23%87,77% 6,333,00136,6016,13%83,87% 486,10222,7026,30%73,70% 2109,70332,4039,25%60,75% 180,20412,6048,72%51,28% 0,590,20502,8059,37%40,63% 0,2578,20581,0068,61%31,39% 0,12570,80651,8076,97%23,03% 0,06359,50711,3083,99%16,01% BAND.135,54846,84100,00%0,00% 846,84

24 24 ANÁLISIS CONSTRUCTIVO El análisis lo realizaremos mediante la lectura directa in situ de las fábricas que componen cada una de las dependencias. SILLARESTAPIALMAMPOSTERÍA LADRILLO CERÁMICO REFORMAS ACTUALES NO ES POSIBLE IDENTIFICAR PRIMERA PUERTA DEL CASTILLO MAYOR X TORRE REDONDA X XX SEGUNDA PUERTA DEL CASTILLO MAYORXXX X PUERTA DEL MALANYATX X X PORTAL DE SANTA MARÍAX XX CAPILLA DE SANTA MARÍAXXXXX TORRE DE SAN JORGE XX SALA NUEVA DUQUE CALABRIA XX CUARTA PUERTA XX HABITACIONES DEL ALCAIDEXX PRISIÓN OSCURA CONDE URGELLX X X ESCALERA TORRE DE LA CAMPANAX X SALA VIEJA DUQUE CALABRIAX XXX TORRE REDONDA SALA DUQUE CALABRIA XX X ARCO GÓTICOX X TORRE DE LA FEXXXX SALAS MORISCAS X TORRE REDONDA TORRE DE LA FE XX X MURO INTERCEPTOR X TORRE ALBARRANA O GARITA DE BASSET X

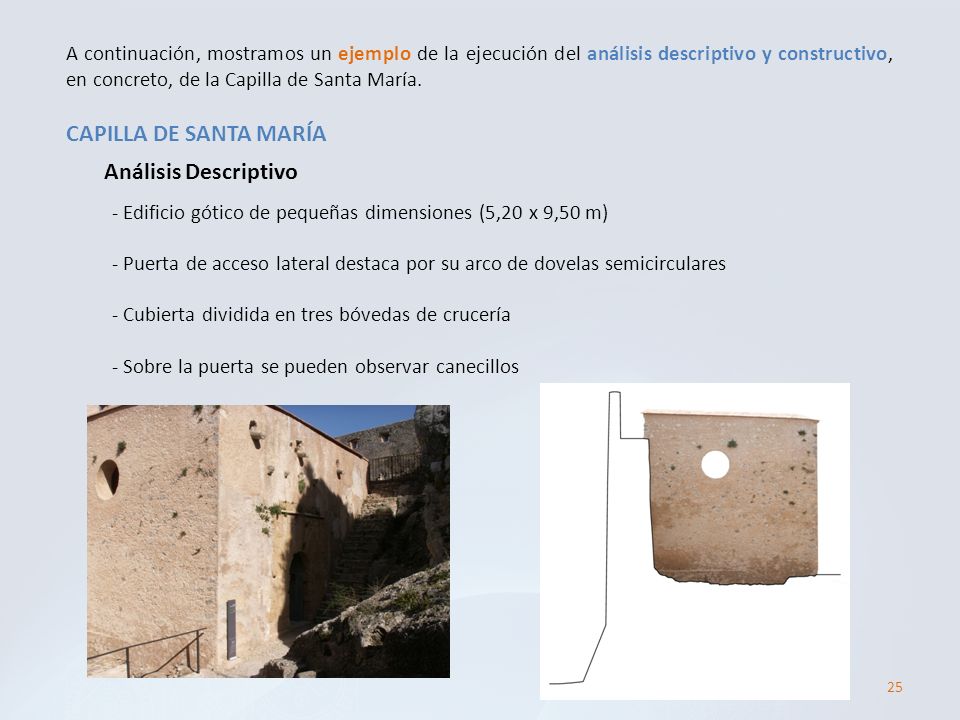

25 25 CAPILLA DE SANTA MARÍA A continuación, mostramos un ejemplo de la ejecución del análisis descriptivo y constructivo, en concreto, de la Capilla de Santa María. Análisis Descriptivo - Edificio gótico de pequeñas dimensiones (5,20 x 9,50 m) - Puerta de acceso lateral destaca por su arco de dovelas semicirculares - Cubierta dividida en tres bóvedas de crucería - Sobre la puerta se pueden observar canecillos

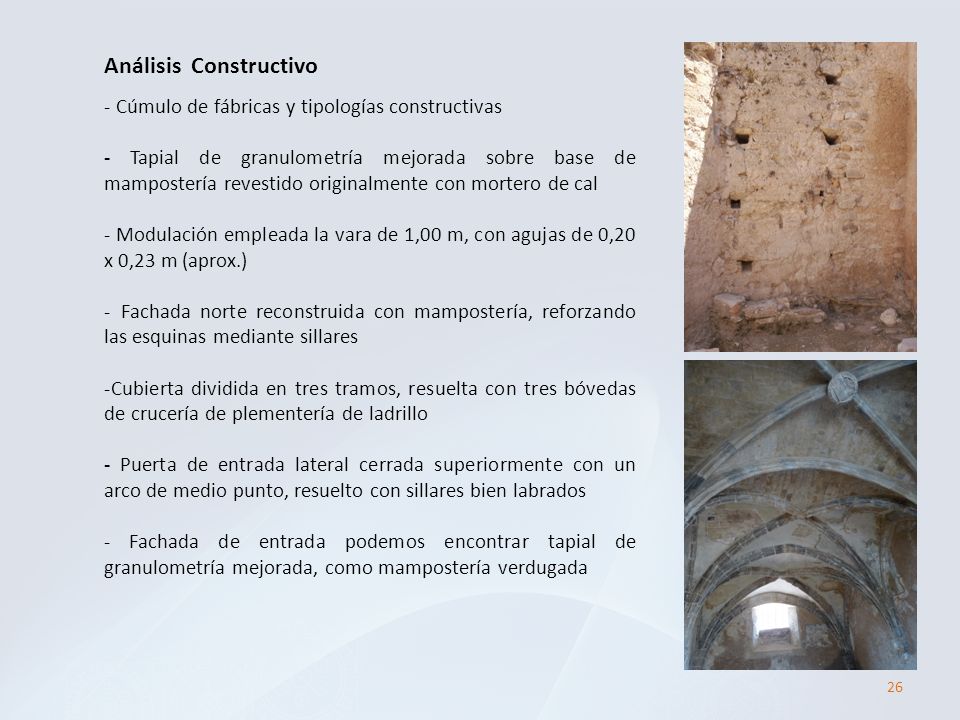

26 26 Análisis Constructivo - Cúmulo de fábricas y tipologías constructivas - Tapial de granulometría mejorada sobre base de mampostería revestido originalmente con mortero de cal - Modulación empleada la vara de 1,00 m, con agujas de 0,20 x 0,23 m (aprox.) - Fachada norte reconstruida con mampostería, reforzando las esquinas mediante sillares -Cubierta dividida en tres tramos, resuelta con tres bóvedas de crucería de plementería de ladrillo - Puerta de entrada lateral cerrada superiormente con un arco de medio punto, resuelto con sillares bien labrados - Fachada de entrada podemos encontrar tapial de granulometría mejorada, como mampostería verdugada

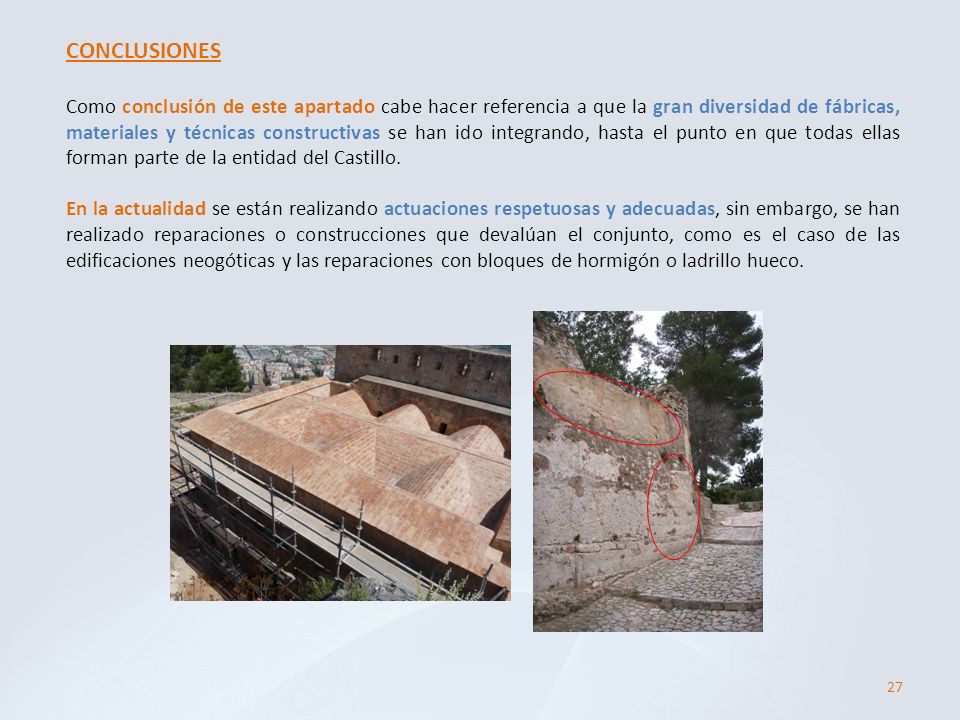

27 Como conclusión de este apartado cabe hacer referencia a que la gran diversidad de fábricas, materiales y técnicas constructivas se han ido integrando, hasta el punto en que todas ellas forman parte de la entidad del Castillo. En la actualidad se están realizando actuaciones respetuosas y adecuadas, sin embargo, se han realizado reparaciones o construcciones que devalúan el conjunto, como es el caso de las edificaciones neogóticas y las reparaciones con bloques de hormigón o ladrillo hueco. 27 CONCLUSIONES

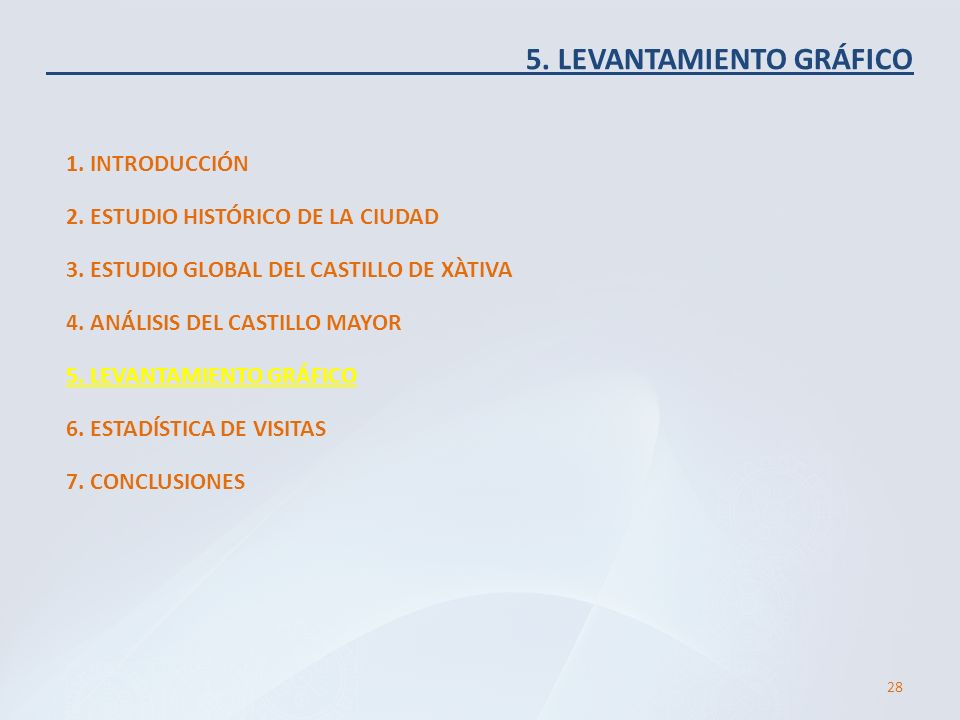

28 5. LEVANTAMIENTO GRÁFICO 1. INTRODUCCIÓN ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

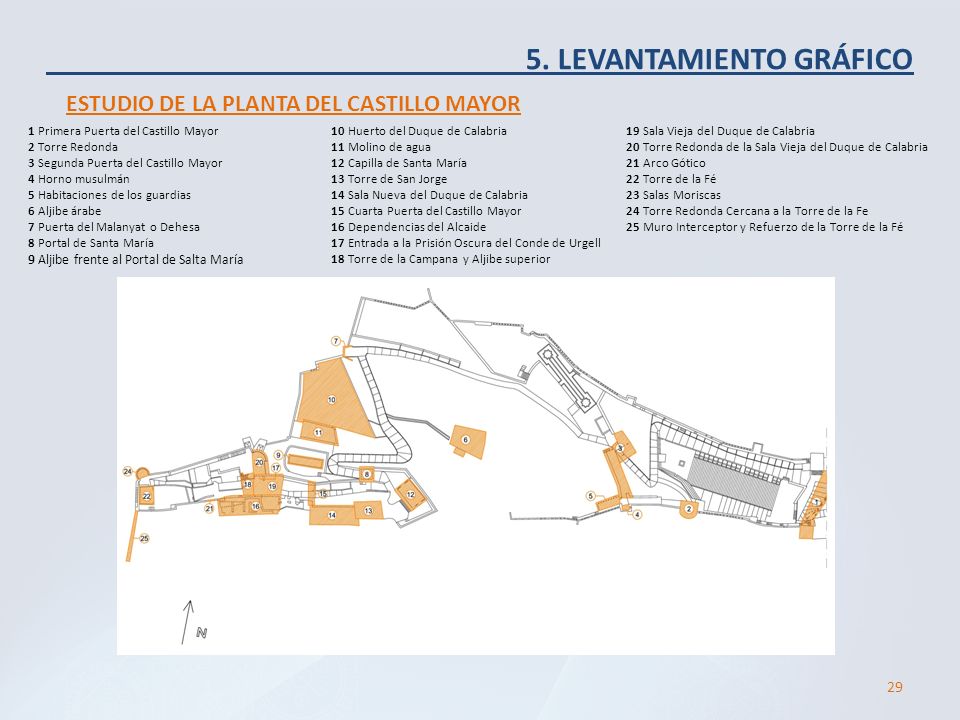

29 5. LEVANTAMIENTO GRÁFICO ESTUDIO DE LA PLANTA DEL CASTILLO MAYOR 1 Primera Puerta del Castillo Mayor 2 Torre Redonda 3 Segunda Puerta del Castillo Mayor 4 Horno musulmán 5 Habitaciones de los guardias 6 Aljibe árabe 7 Puerta del Malanyat o Dehesa 8 Portal de Santa María 9 Aljibe frente al Portal de Salta María 10 Huerto del Duque de Calabria 11 Molino de agua 12 Capilla de Santa María 13 Torre de San Jorge 14 Sala Nueva del Duque de Calabria 15 Cuarta Puerta del Castillo Mayor 16 Dependencias del Alcaide 17 Entrada a la Prisión Oscura del Conde de Urgell 18 Torre de la Campana y Aljibe superior 19 Sala Vieja del Duque de Calabria 20 Torre Redonda de la Sala Vieja del Duque de Calabria 21 Arco Gótico 22 Torre de la Fé 23 Salas Moriscas 24 Torre Redonda Cercana a la Torre de la Fe 25 Muro Interceptor y Refuerzo de la Torre de la Fé 29

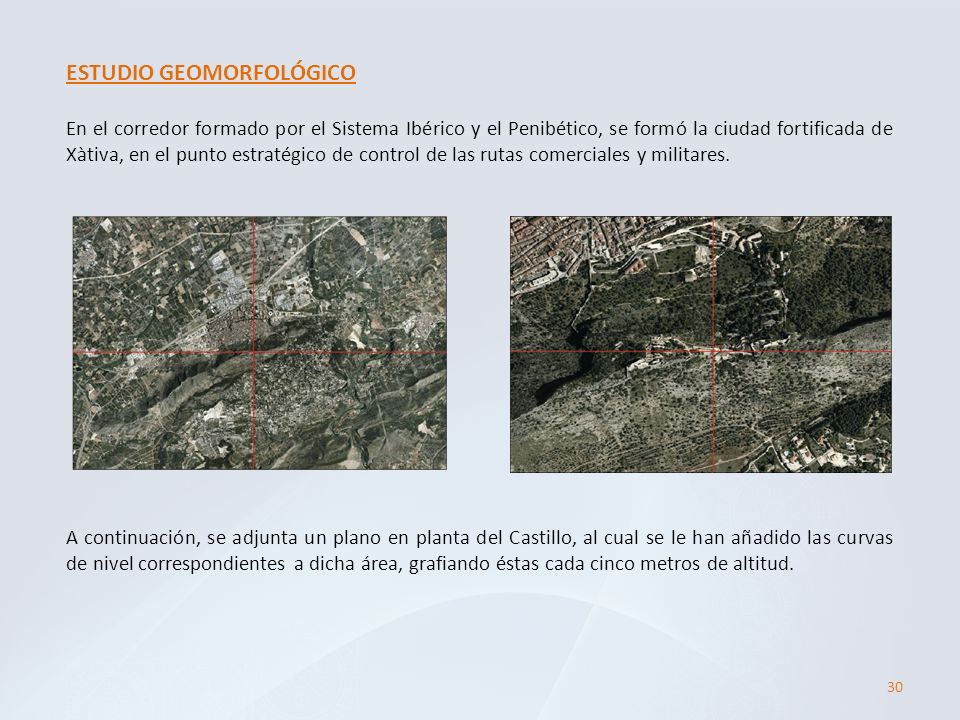

30 ESTUDIO GEOMORFOLÓGICO En el corredor formado por el Sistema Ibérico y el Penibético, se formó la ciudad fortificada de Xàtiva, en el punto estratégico de control de las rutas comerciales y militares. A continuación, se adjunta un plano en planta del Castillo, al cual se le han añadido las curvas de nivel correspondientes a dicha área, grafiando éstas cada cinco metros de altitud. 30

31 31

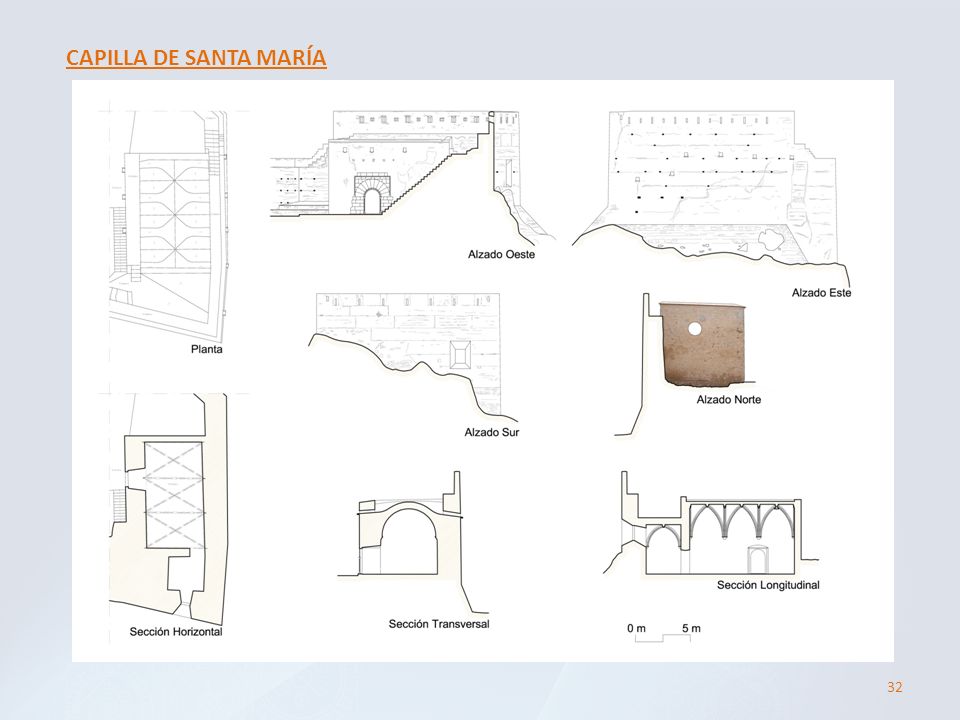

32 CAPILLA DE SANTA MARÍA 32

33 RECTIFICACIÓN FOTOGRAMÉTRICA PORTAL DE SANTA MARÍA. Primera Puerta. 33

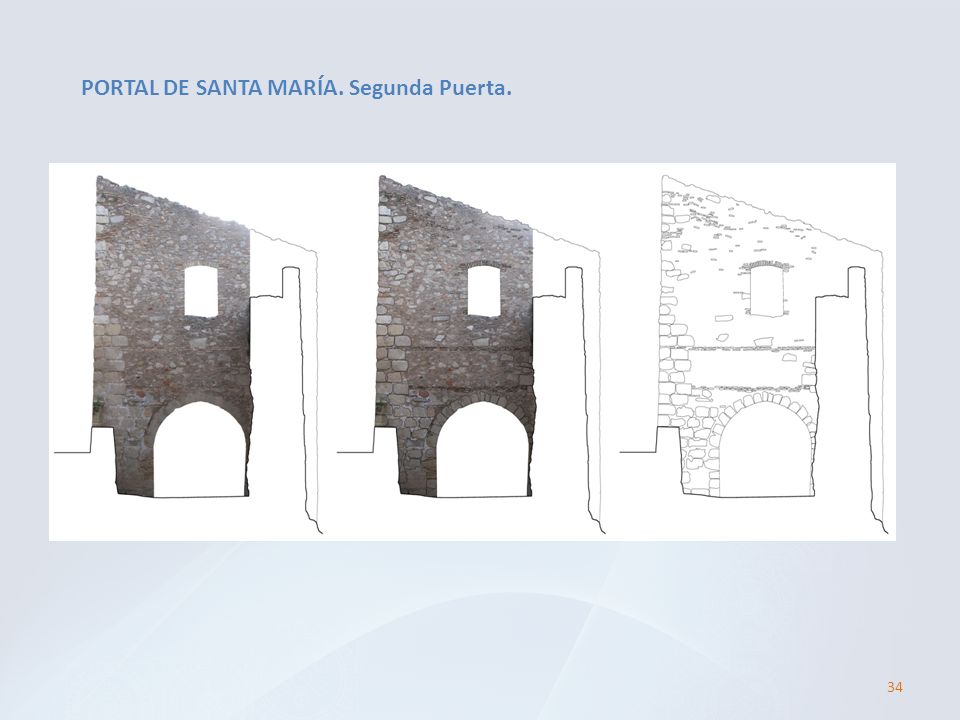

34 PORTAL DE SANTA MARÍA. Segunda Puerta. 34

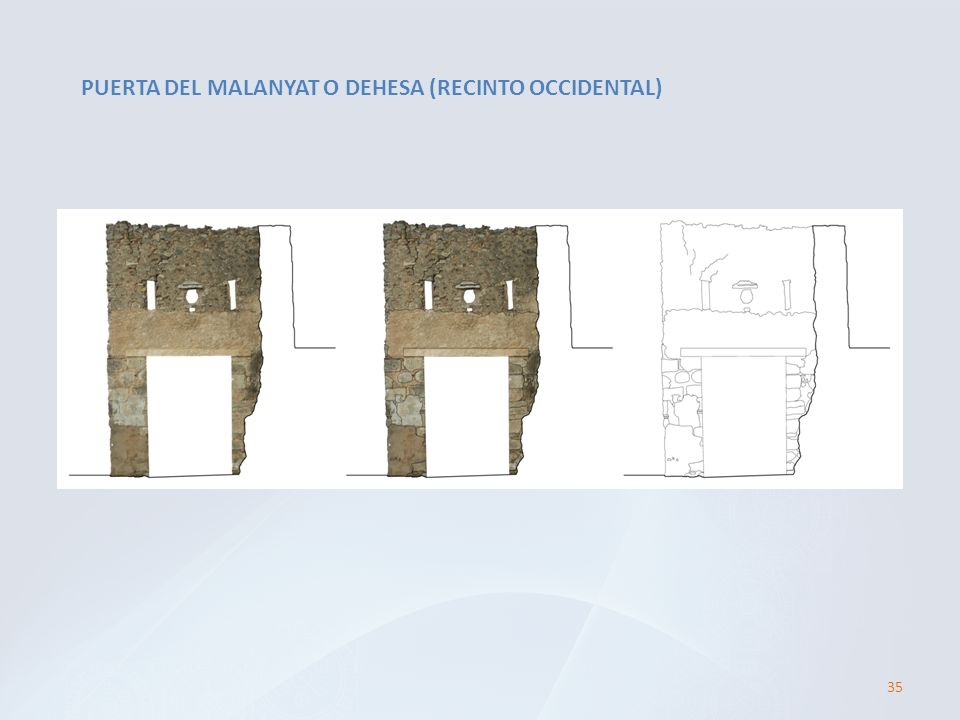

35 PUERTA DEL MALANYAT O DEHESA (RECINTO OCCIDENTAL) 35

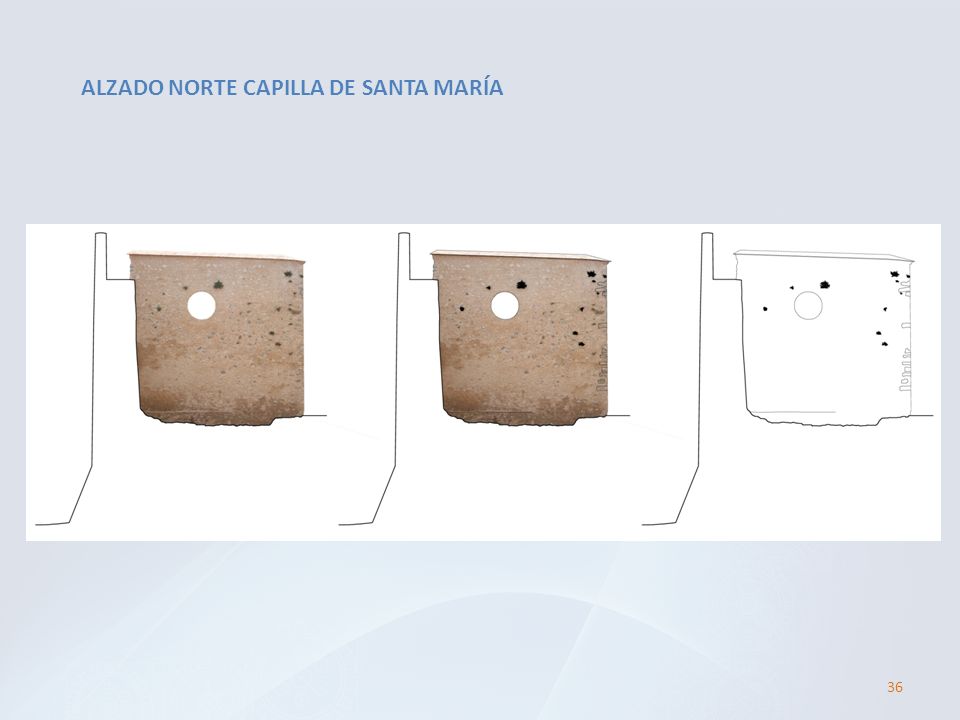

36 ALZADO NORTE CAPILLA DE SANTA MARÍA 36

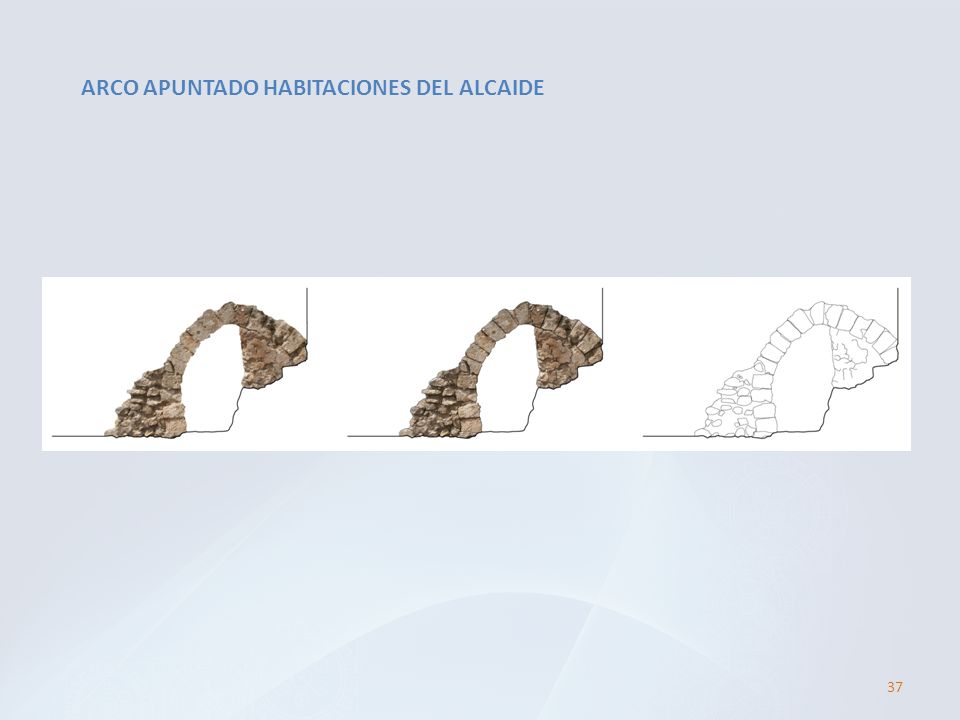

37 ARCO APUNTADO HABITACIONES DEL ALCAIDE 37

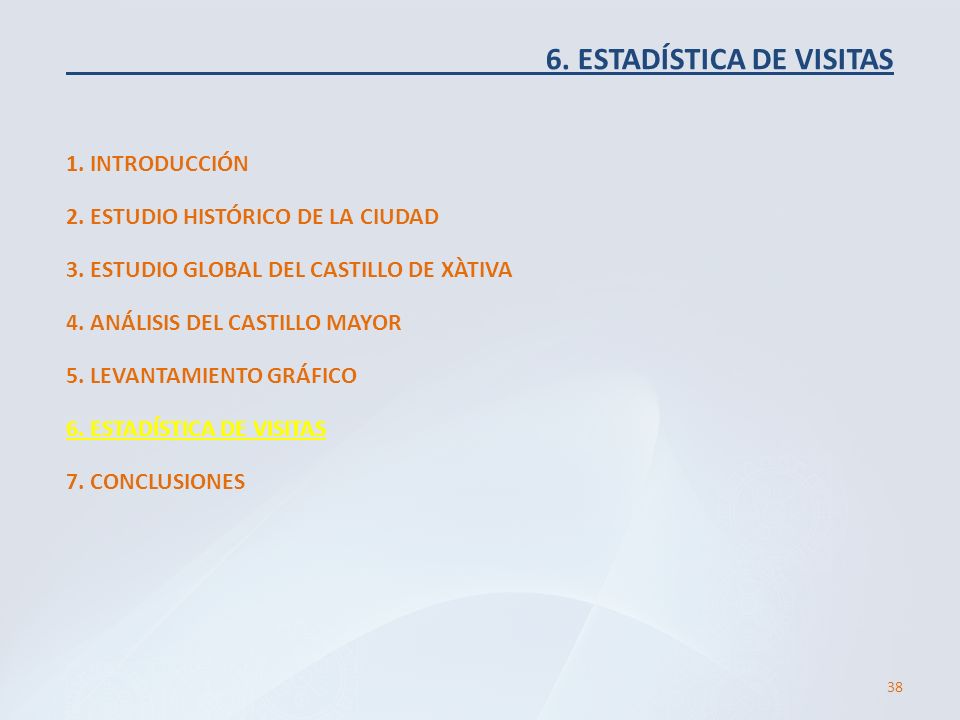

38 6. ESTADÍSTICA DE VISITAS 1. INTRODUCCIÓN ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

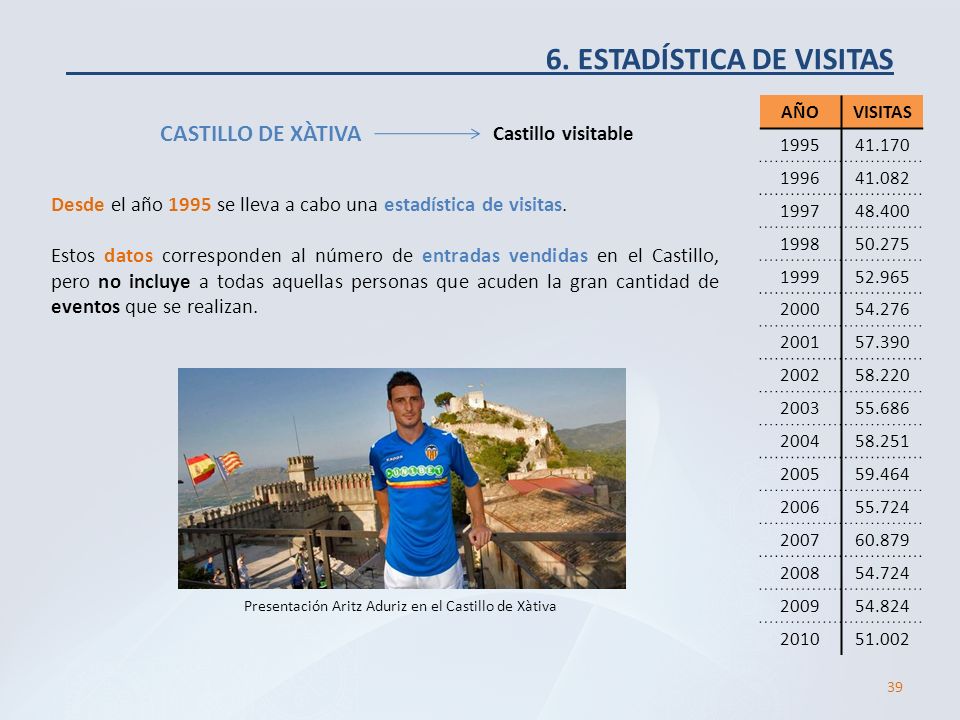

39 6. ESTADÍSTICA DE VISITAS Desde el año 1995 se lleva a cabo una estadística de visitas. Estos datos corresponden al número de entradas vendidas en el Castillo, pero no incluye a todas aquellas personas que acuden la gran cantidad de eventos que se realizan. AÑOVISITAS CASTILLO DE XÀTIVA Castillo visitable Presentación Aritz Aduriz en el Castillo de Xàtiva

40 40

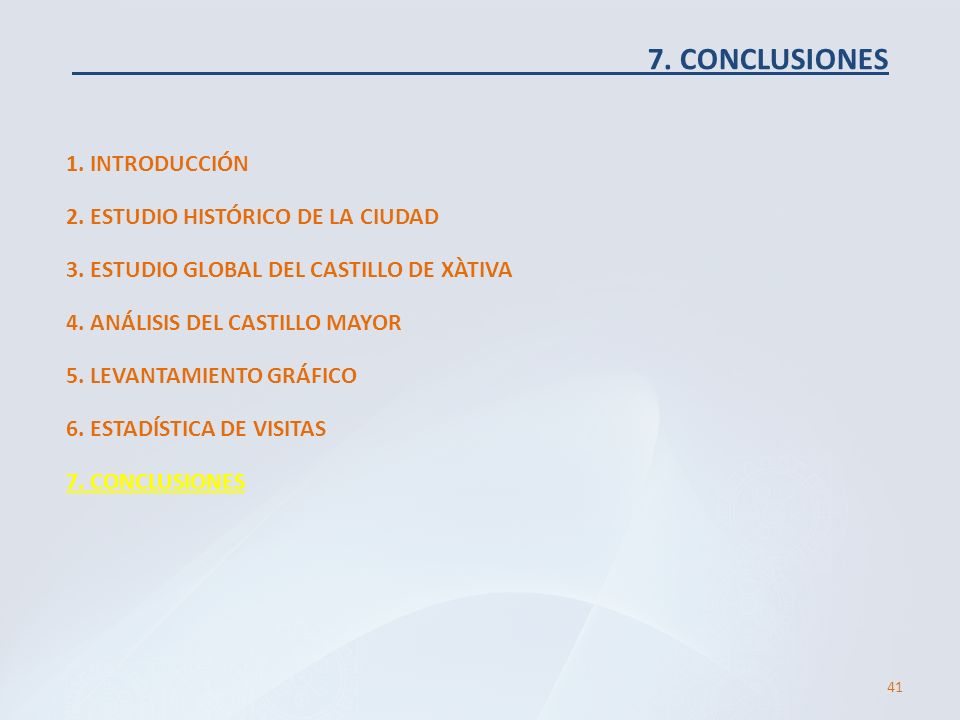

41 7. CONCLUSIONES 1. INTRODUCCIÓN ESTUDIO HISTÓRICO DE LA CIUDAD 3. ESTUDIO GLOBAL DEL CASTILLO DE XÀTIVA 4. ANÁLISIS DEL CASTILLO MAYOR 5. LEVANTAMIENTO GRÁFICO 6. ESTADÍSTICA DE VISITAS 7. CONCLUSIONES

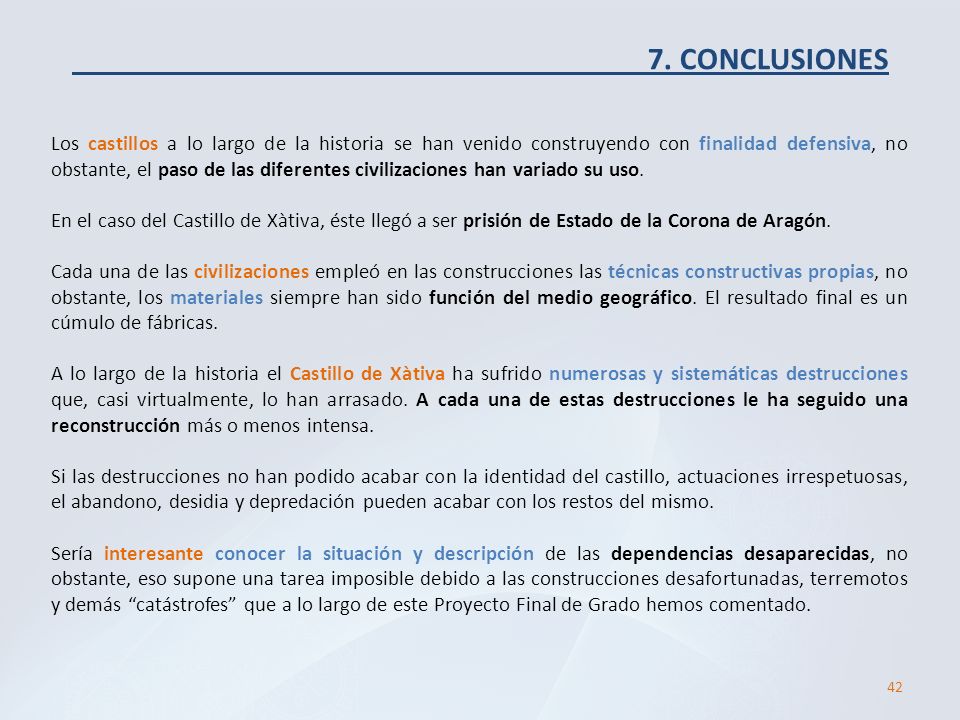

42 42 Los castillos a lo largo de la historia se han venido construyendo con finalidad defensiva, no obstante, el paso de las diferentes civilizaciones han variado su uso. En el caso del Castillo de Xàtiva, éste llegó a ser prisión de Estado de la Corona de Aragón. Cada una de las civilizaciones empleó en las construcciones las técnicas constructivas propias, no obstante, los materiales siempre han sido función del medio geográfico. El resultado final es un cúmulo de fábricas. A lo largo de la historia el Castillo de Xàtiva ha sufrido numerosas y sistemáticas destrucciones que, casi virtualmente, lo han arrasado. A cada una de estas destrucciones le ha seguido una reconstrucción más o menos intensa. Si las destrucciones no han podido acabar con la identidad del castillo, actuaciones irrespetuosas, el abandono, desidia y depredación pueden acabar con los restos del mismo. Sería interesante conocer la situación y descripción de las dependencias desaparecidas, no obstante, eso supone una tarea imposible debido a las construcciones desafortunadas, terremotos y demás catástrofes que a lo largo de este Proyecto Final de Grado hemos comentado.

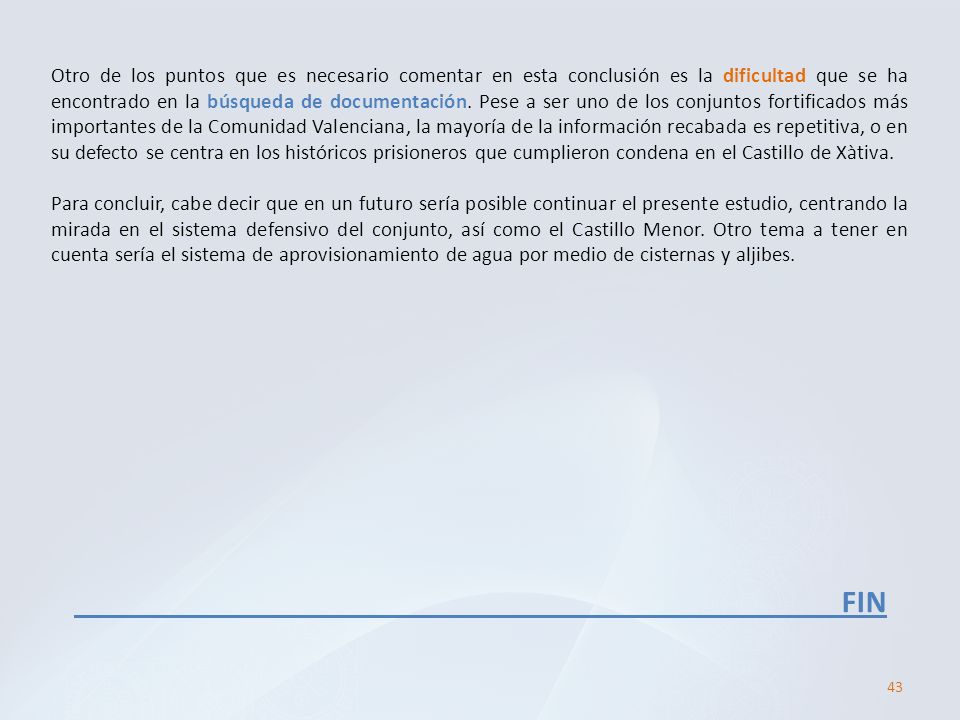

43 Otro de los puntos que es necesario comentar en esta conclusión es la dificultad que se ha encontrado en la búsqueda de documentación. Pese a ser uno de los conjuntos fortificados más importantes de la Comunidad Valenciana, la mayoría de la información recabada es repetitiva, o en su defecto se centra en los históricos prisioneros que cumplieron condena en el Castillo de Xàtiva. Para concluir, cabe decir que en un futuro sería posible continuar el presente estudio, centrando la mirada en el sistema defensivo del conjunto, así como el Castillo Menor. Otro tema a tener en cuenta sería el sistema de aprovisionamiento de agua por medio de cisternas y aljibes. 43 FIN
