1 Modelo de Nomenclátor Nombre de la entidad

2 Modelo de Nomenclátor Ejemplo

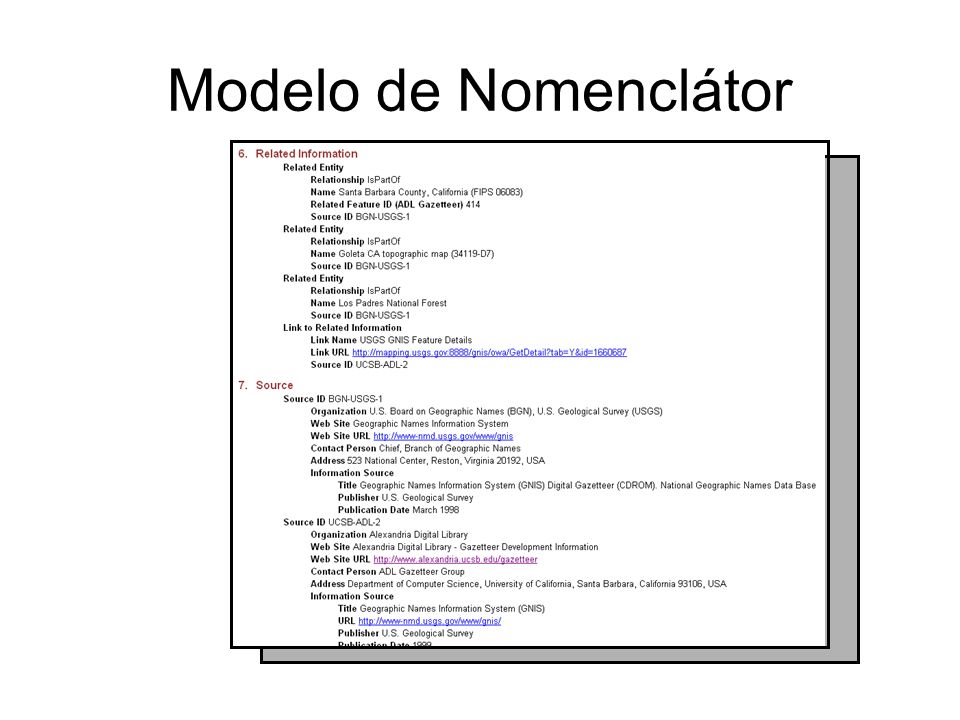

3 Modelo de Nomenclátor

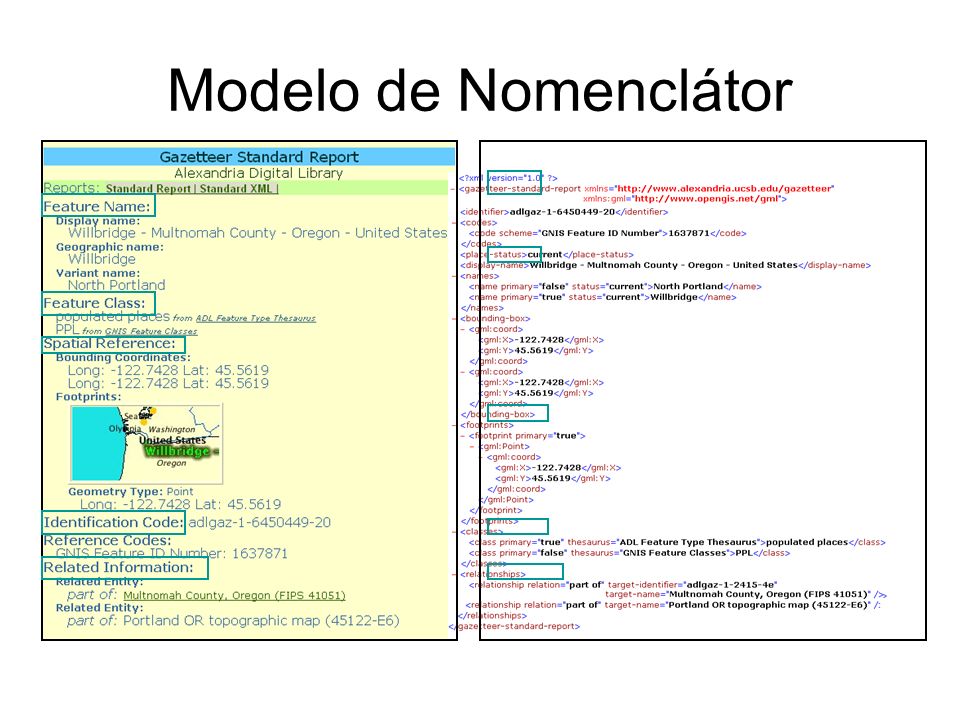

4

5 Contrastando estructuras 1. Unicidad a través del ID 2. El Nomenclátor tiene varios tipos 3. Los esquemas de tipos son independientes 1. Los nombres son únicos 2. Los Nomenclátores tienen tipo 3. Los esquemas de tipos y nomenclátor constituyen un único pack. 4. Nomenclátor estructurado como un tesauro ADL Nomenclátor Instancia de localización hijo padre 0..* Tipo de localización Esquema de Tipo Nomenclátor Instancia de Localización Sist. Ref.espacial utilizando identificadores geográficos Tipo de Localización 0*.. 1 ISO 19112

6 Modelo de Nomenclátor Título ADL Gazetteer Administrador ADL Project UCSB Alcance y Objetivo Un nomenclátor asocia topónimos con sus localizaciones geográficas y otros elementos descriptivos. Un nomenclátor puede… Cobertura Mundial … NOMENCLÁTOREJEMPLO DE UN REGISTRO Nombre de la Entidad Cambridge (BGN-NIMA-1) Tipo de Entidad poblaciones (ADL FTT) Ref. espacial –2,37,51.73 (BGN-NIMA-1) Entidad Relacionada EsParteDe UTM grid WC43 Entidad Relacionada EsParteDe Reino Unido Fuente BGN-NIMA-1: U.S. Board on Geographic Names, U.S. National Imagery and Mapping Agency, … Nombre Nomenclátor Nacional de Calles Dominio geográfico Reino Unido Custodio Ordnance Survey Alcance Calles del Reino Unido Sist. Ref. Coord. Grid Nacional del Reino Identificador Geográfico Church Street Extensión Temporal 19980401 Identificador Geográfico Alternativo 54672 Extensión Geográfica 5461 2598, 5463 2598 Posición 5463 2597 Administrador Cambridgeshire County Council Instancia de localización padre Chesterton ADL ISO 19112

7 Modelo de Nomenclátor Cobertura espacial del Nomenclátor de Alejandría Aprox. 4,5 Millones de Entradas!! El color de cada cuadrado representa el número de entradas que existen para esa área geográfica + entradas - entradas - Áreas administrativas - Entidades hidrográficas - Elementos realizados por el hombre - Entidades fisiográficas - Regiones Categorías Recogidas en un tesauro

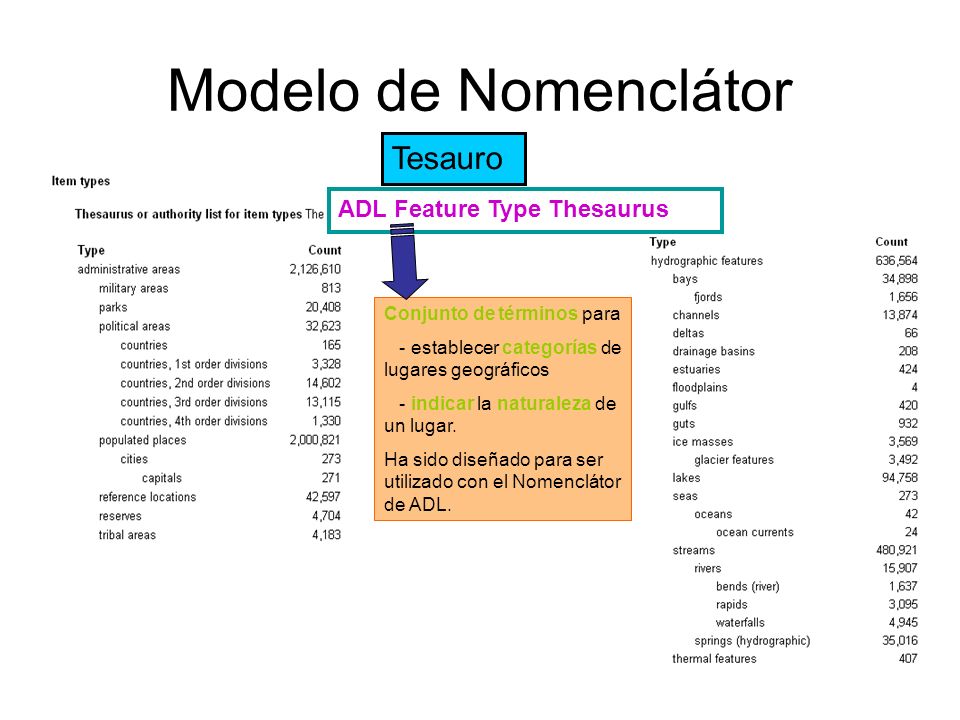

8 Modelo de Nomenclátor Tesauro Conjunto de términos para - establecer categorías de lugares geográficos - indicar la naturaleza de un lugar. Ha sido diseñado para ser utilizado con el Nomenclátor de ADL. ADL Feature Type Thesaurus

9 El Nomenclátor de Alexandría

10 Añadido de entidades Esquema a modo de ejemplo para el añadido de una entidad al ADL-G

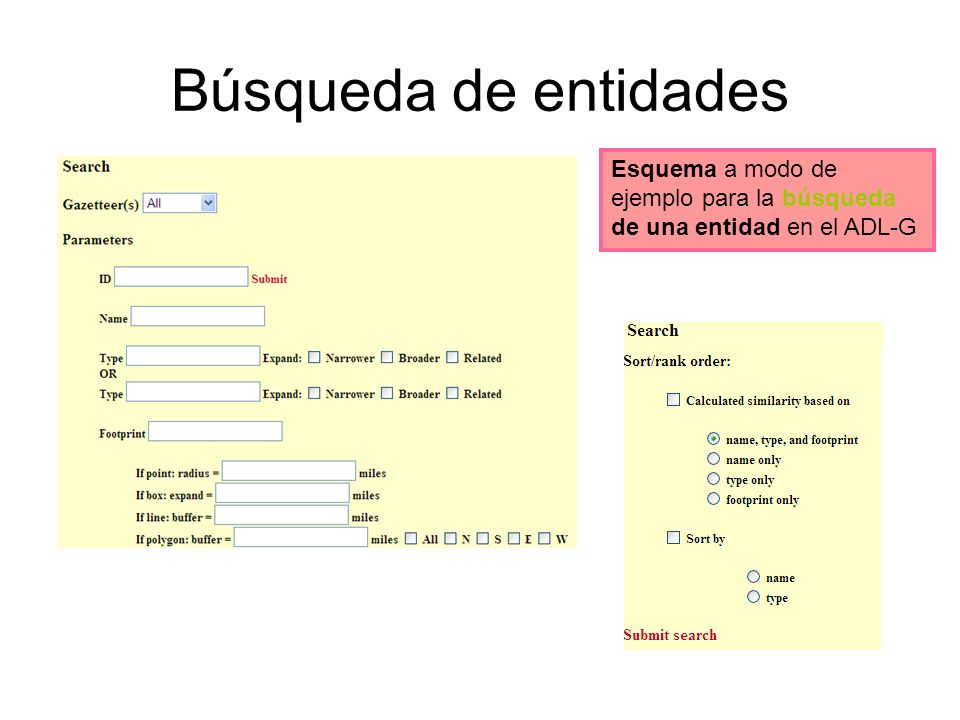

11 Búsqueda de entidades Esquema a modo de ejemplo para la búsqueda de una entidad en el ADL-G

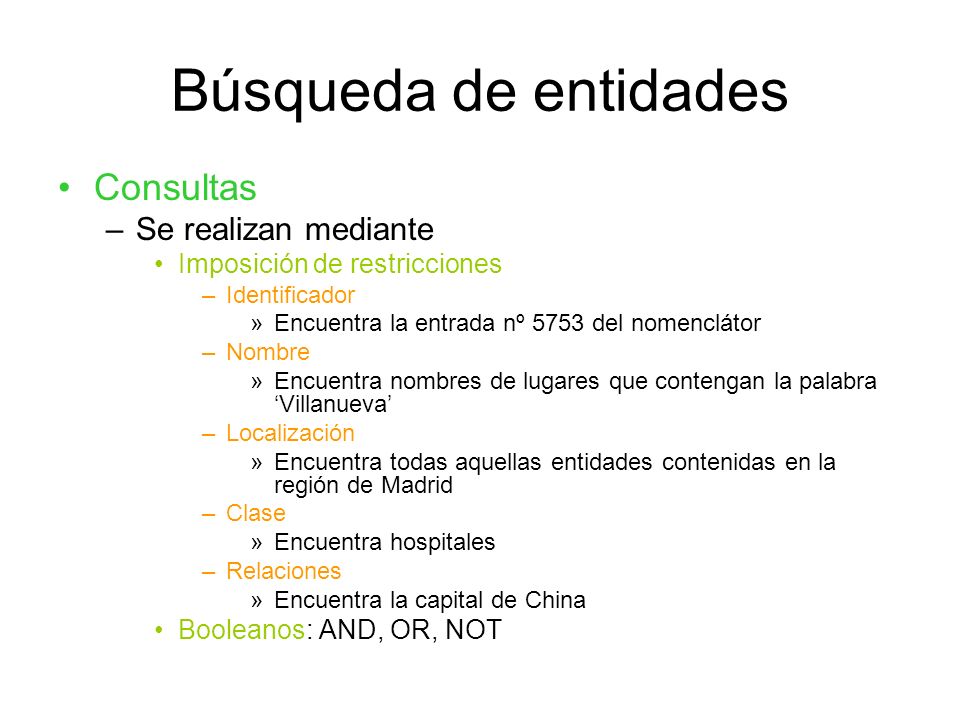

12 Búsqueda de entidades Consultas –Se realizan mediante Imposición de restricciones –Identificador »Encuentra la entrada nº 5753 del nomenclátor –Nombre »Encuentra nombres de lugares que contengan la palabra ‘Villanueva’ –Localización »Encuentra todas aquellas entidades contenidas en la región de Madrid –Clase »Encuentra hospitales –Relaciones »Encuentra la capital de China Booleanos: AND, OR, NOT

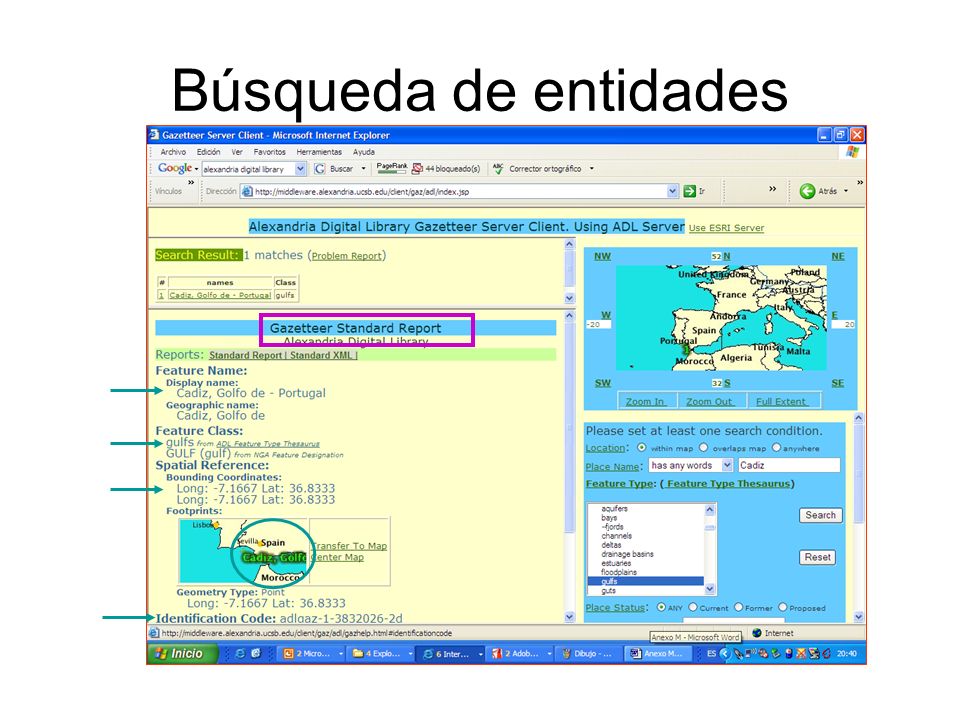

13 Búsqueda de entidades

14

15 El Nomenclátor de Alexandría

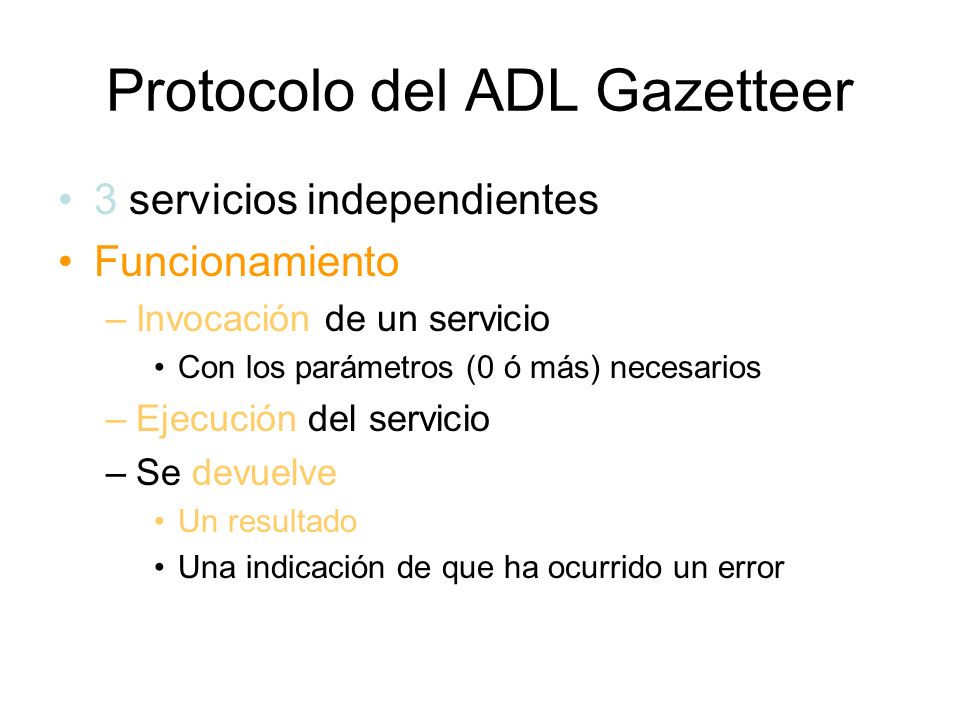

16 Protocolo del ADL Gazetteer 3 servicios independientes Funcionamiento –Invocación de un servicio Con los parámetros (0 ó más) necesarios –Ejecución del servicio –Se devuelve Un resultado Una indicación de que ha ocurrido un error

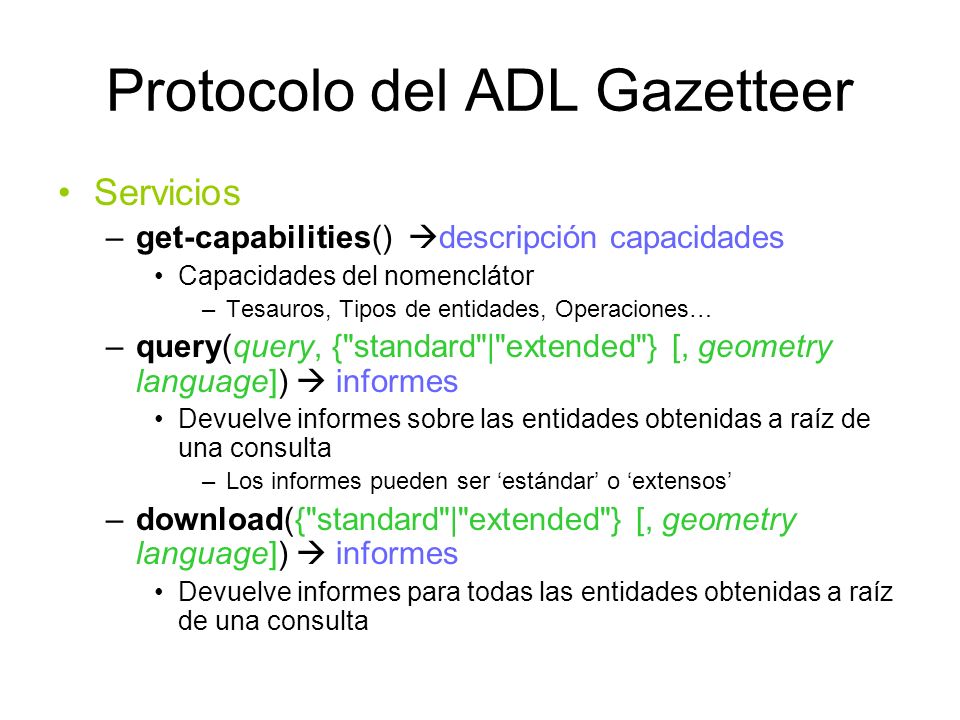

17 Protocolo del ADL Gazetteer Servicios –get-capabilities()  descripción capacidades Capacidades del nomenclátor –Tesauros, Tipos de entidades, Operaciones… –query(query, {"standard"|"extended"} [, geometry language])  informes Devuelve informes sobre las entidades obtenidas a raíz de una consulta –Los informes pueden ser ‘estándar’ o ‘extensos’ –download({"standard"|"extended"} [, geometry language])  informes Devuelve informes para todas las entidades obtenidas a raíz de una consulta

18 Protocolo del ADL Gazetteer Otros servicios –add-entry (report)  identifier –relate-entries (relationship, identifier1, identifier2) –remove-entry (identifier)

19 Protocolo del ADL Gazetteer Cliente Servidor BD query xml 1 2 servidor Sistema de Nomenclátor Estructura Capas

20 Protocolo del ADL Gazetteer Petición - Informes estándar - Sitios Poblados - Contengan - ‘Las Vegas’

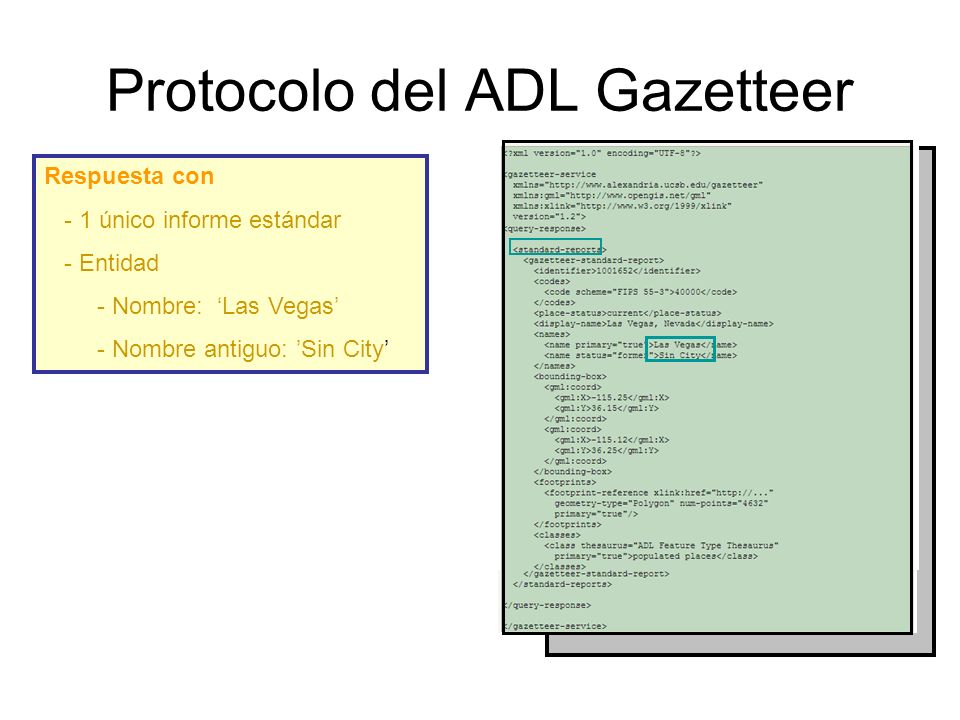

21 Protocolo del ADL Gazetteer Respuesta con - 1 único informe estándar - Entidad - Nombre: ‘Las Vegas’ - Nombre antiguo: ’Sin City’

22 El Nomenclátor de Alexandría

23
