PSTN Telefonía convencional

Presentación del tema: "PSTN Telefonía convencional"— Transcripción de la presentación:

1 PSTN Telefonía convencional
Soto Sierra Diana Patricia Pérez Miguel Anayatzin Minerva Viurquez Sánchez María Guadalupe Montiel Mayorga Alba Yesenia

2 ¿Qué es la telefonía conmutada?
Se define como el conjunto de elementos constituido por todos los medios de transmisión y conmutación necesarios para enlazar a voluntad dos equipos terminales mediante un circuito físico que se establece específicamente para la comunicación y que desaparece una vez que se ha completado la misma.

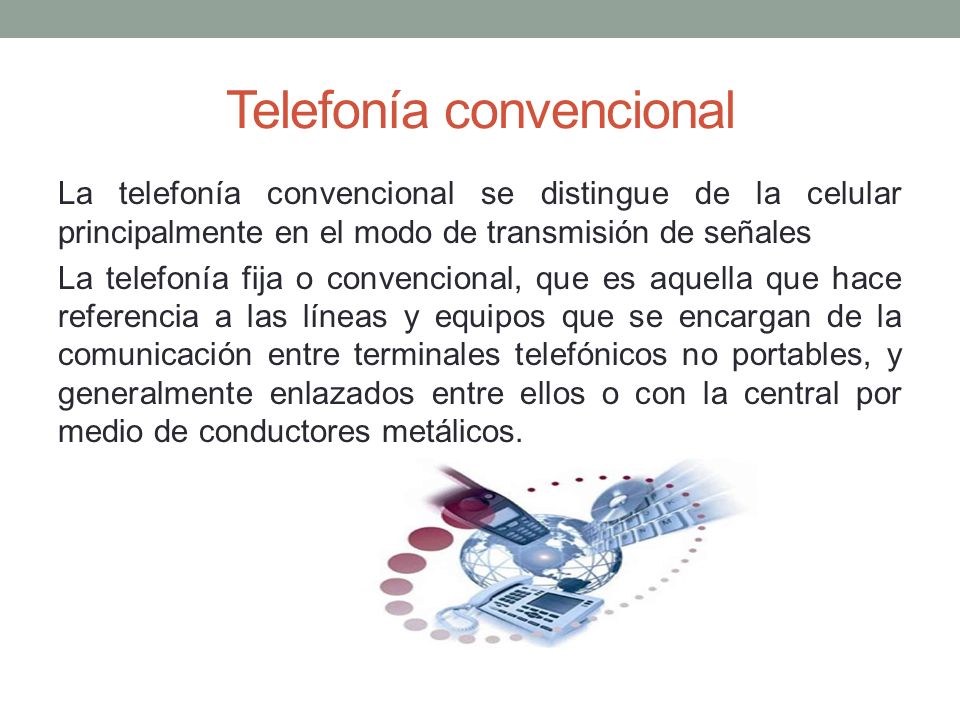

3 Telefonía convencional
La telefonía convencional se distingue de la celular principalmente en el modo de transmisión de señales La telefonía fija o convencional, que es aquella que hace referencia a las líneas y equipos que se encargan de la comunicación entre terminales telefónicos no portables, y generalmente enlazados entre ellos o con la central por medio de conductores metálicos.

4 Funcionamiento Los sistemas de telefonía tradicional están guiados por un sistema muy simple pero ineficiente denominado conmutación de circuitos. La conmutación de circuitos a sido usado por las operadoras tradicionales por mas de 100 años.

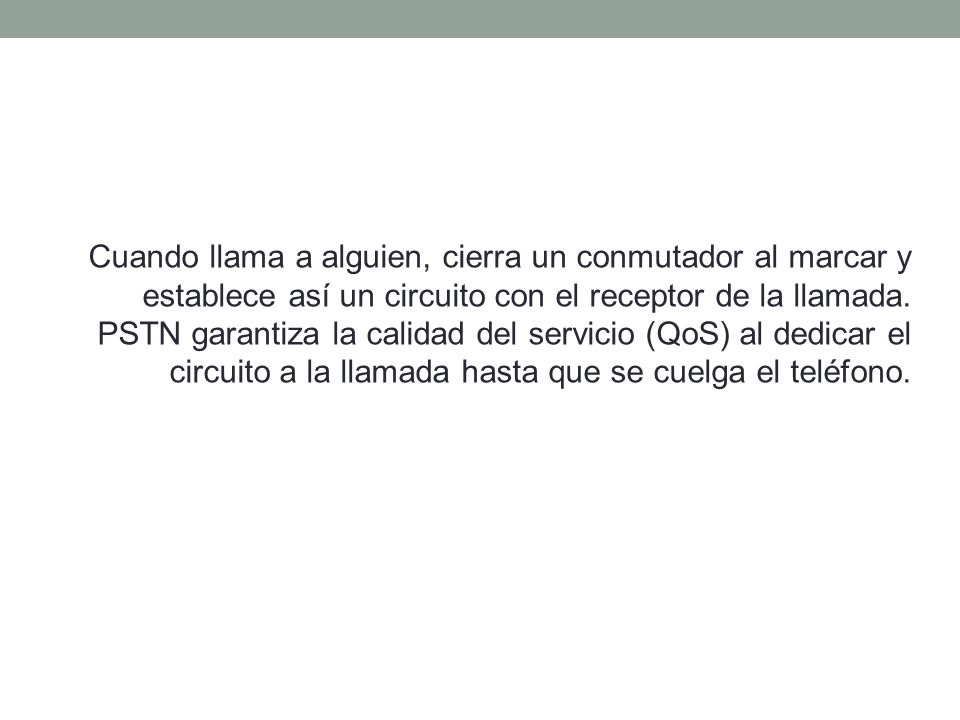

5 Cuando llama a alguien, cierra un conmutador al marcar y establece así un circuito con el receptor de la llamada. PSTN garantiza la calidad del servicio (QoS) al dedicar el circuito a la llamada hasta que se cuelga el teléfono.

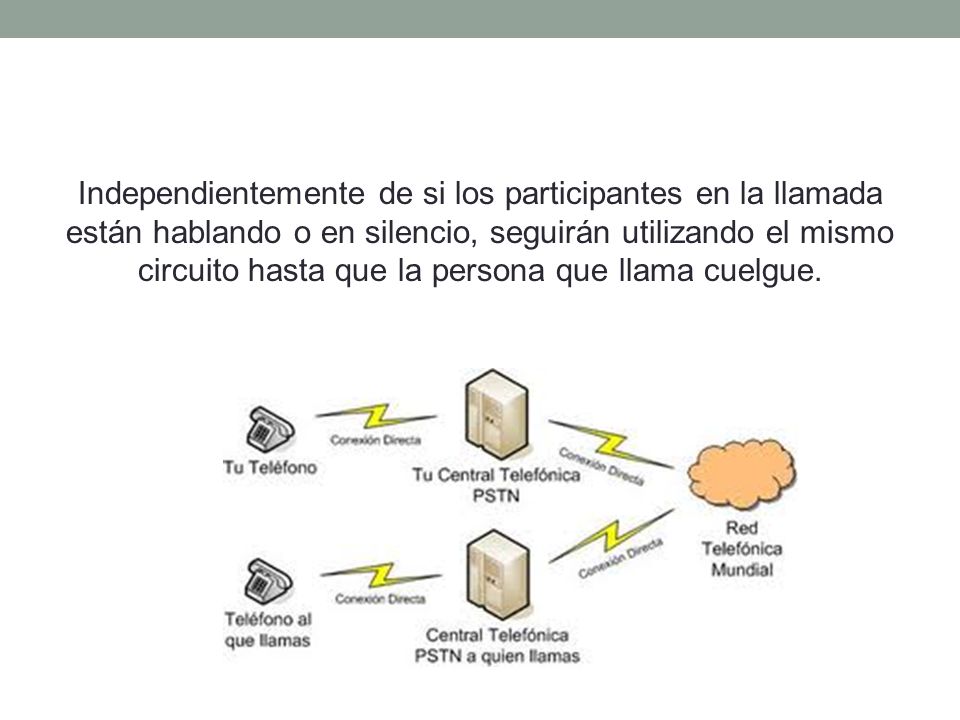

6 Independientemente de si los participantes en la llamada están hablando o en silencio, seguirán utilizando el mismo circuito hasta que la persona que llama cuelgue.

7 La Red Telefónica Conmutada (RTC; también llamada Red Telefónica Básica o RTB) es una red de comunicación diseñada primordialmente para transmisión de voz, aunque pueda también transportar datos

8 La telefonía convencional RTB (Red Telefónica Básica) o RTC (Red TelefónicaConmutada) es atendida por equipos de conmutación digitales. Las centrales permiten conectar dos abonados que dependen de la misma central o iniciar (o recibir) una llamada con un abonado de otra central a través de una o varias centrales que interconectan a las centrales de las que dependen esos abonados.

9 Red telefónica pública conmutada
La red telefónica pública conmutada (PSTN, Public Switched Telephone Network) es una red con conmutación de circuitos tradicional optimizada para comunicaciones de voz en tiempo real. PSTN garantiza la calidad del servicio (QoS) al dedicar el circuito a la llamada hasta que se cuelga el teléfono. Independientemente de si los participantes en la llamada están hablando o en silencio, seguirán utilizando el mismo circuito hasta que la persona que llama cuelgue.

10 Características de la PSTN
Ofrece a cada usuario un circuito para señales analógicas con una banda base de 4KHz para cada conversación entre dos domicilios. Esta banda incluye espacios para banda de guarda anti-traslape (anti-aliolasing) y para eliminación de interferencias provenientes de las líneas de «Distribución domiciliar de potencia eléctrica»

11 Única red con cobertura y capilaridad nacional, donde por capilaridad se entiende la capacidad que tiene la red para ramificarse progresivamente en conductores que llevan cada vez menor tráfico. El costo para el usuario por la ocupación del circuito depende de la distancia entre los extremos y la duración de la conexión

12 Consta de Medios de transmisión y Centrales de conmutación
Consta de Medios de transmisión y Centrales de conmutación. Los Medios de transmisión entre centrales se conocen como Troncales

13 ¿Qué es una línea troncal?
Es un enlace que interconecta las llamadas externas de una central telefónica, concentrando y unificando varias comunicaciones simultáneas en una sola señal para un transporte y transmisión a distancia más eficiente (generalmente digital) y poder establecer comunicaciones con otra central o una red entera de ellas.

14 Arquitectura de la PSTN
Los componentes incluidos en la arquitectura de toda RTC son: Terminal de abonado y línea telefónica de abonado (bucle local). Centrales de Conmutación de circuitos Sistema de transmisión Sistema de Señalización

15 Conexión básica a la PSTN
Para acceder a la Red Publica sólo necesitaremos un par de cables que forman una línea telefónica básica, en la transmisión de datos y un módem. El estándar V.32 desarrollada en 1991 conseguía velocidades de bps. El estándar V.34 conseguía velocidades de hasta bps en 1994, y hasta la V.34+ La conexión en la actualidad tiene una velocidad de 56 kbps en bajada y 33.6 kbps en subida y se realiza directamente desde un PC bajo la norma V.90 desarrollada entre 1998 y 1999. La norma V.92 ha conseguido aumentar la velocidad de subida a 48 kbps.
