1 Software para la configuración y el presupuesto de cuadros conformes a la Norma UNE EN 60439

2 ¿Para que sirve GWAESSE? Es un software de uso simple para la configuración y el presupuesto de cuadros CS (torretas), CO (para obras) y conjuntos de distribución conformes a la Norma UNE EN 60439

3 ¿Que hace GWAESSE? ficha técnica GWAESSE permite al instalador diseñar de manera fácil cuadros certificados escogiéndolos entre los que figuran en el sistema preestablecido GEWISS y generar automáticamente la documentación técnica prevista en la Norma, además de la ficha técnica

4 ¿Que ofrece GWAESSE? - declaración CE - declaración de conformidad GEWISS - pruebas individuales - ficha de los datos técnicos principales - lista de componentes utilizados - esquema de conexión unifilar + esquemas accesorios - frente cuadro con disposición de los componentes presupuestoetiqueta portada GWAESSE permite además calcular e imprimir el presupuesto e imprimir la etiqueta del cuadro configurado y la portada Después de haber seleccionado el cuadro (mediante simples e intuitivos criterios de selección: imágenes e iconos) GWAESSE realiza automáticamente la ficha técnica, constituida por: NEW...

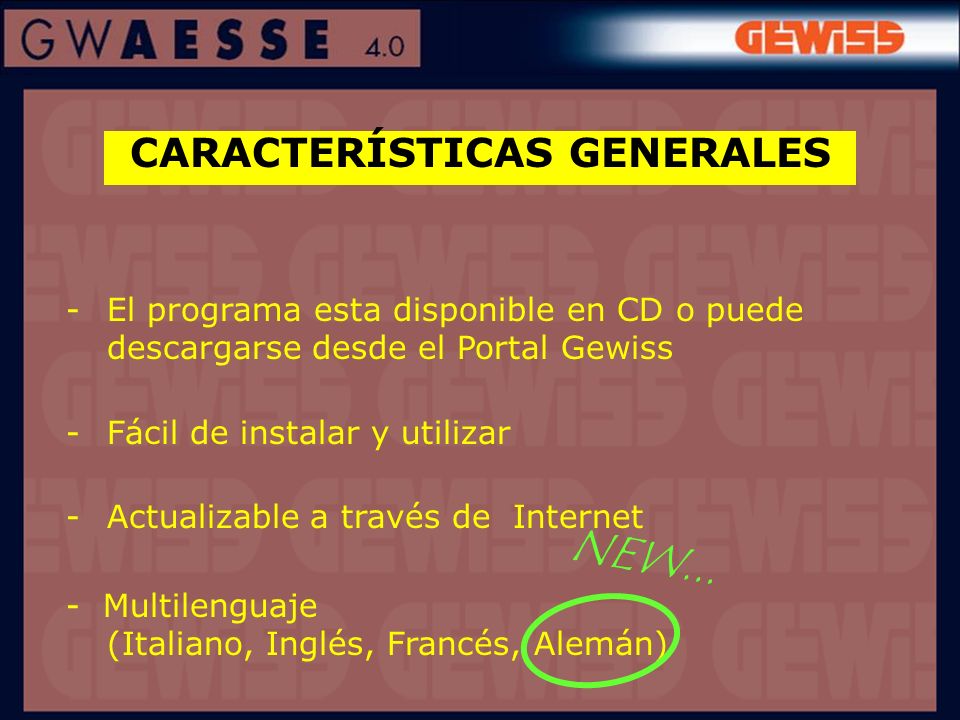

5 CARACTERÍSTICAS GENERALES -El programa esta disponible en CD o puede descargarse desde el Portal Gewiss -Fácil de instalar y utilizar -Actualizable a través de Internet - Multilenguaje (Italiano, Inglés, Francés, Alemán) NEW...

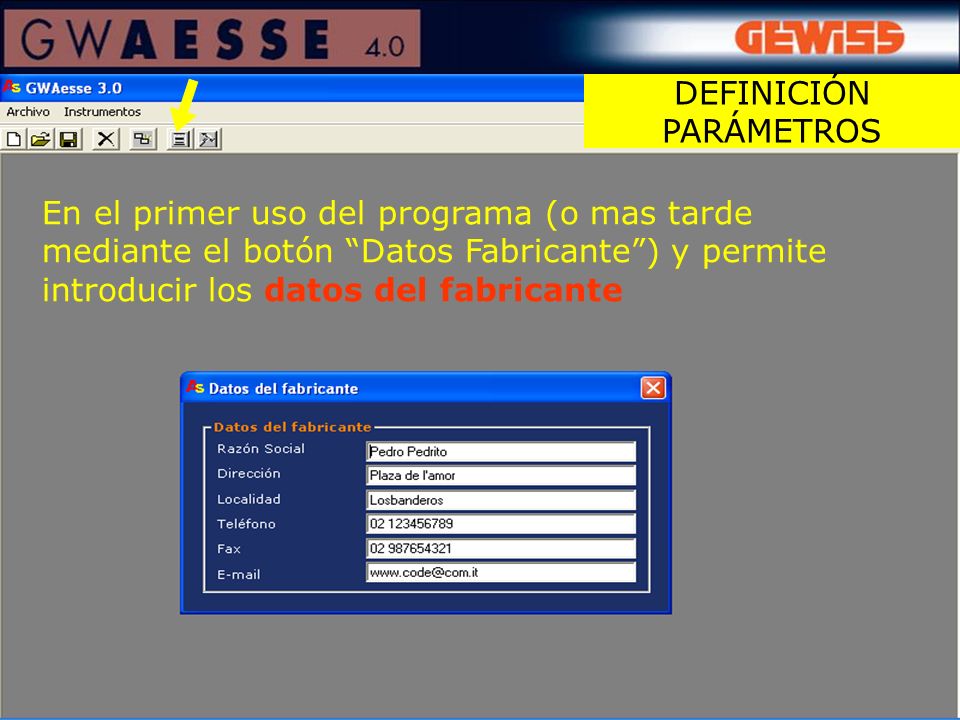

6 En el primer uso del programa (o mas tarde mediante el botón Datos Fabricante) y permite introducir los datos del fabricante DEFINICIÓN PARÁMETROS

7 duplicar proyectos existentes cancelar proyectos existentes salvar el proyecto (en el cual se trabaja) cargar un proyecto existente generar un nuevo proyecto Usando los botones relacionados con la gestión del proyecto es posible: COMANDOS GESTIÓN PROYECTO

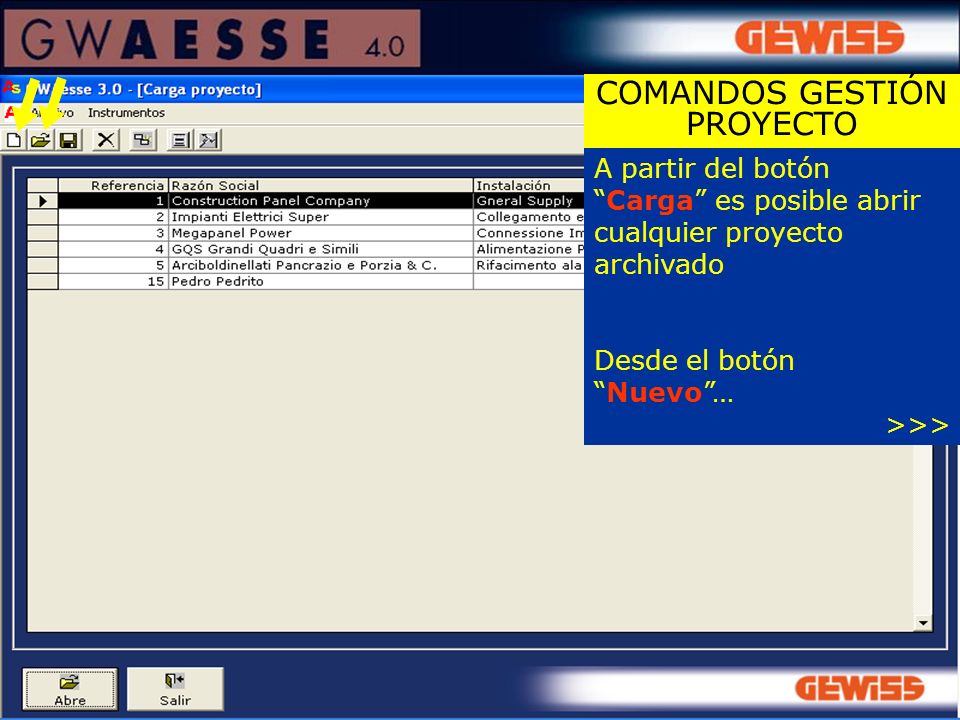

8 A partir del botónCarga es posible abrir cualquier proyecto archivado Desde el botónNuevo… >>> COMANDOS GESTIÓN PROYECTO

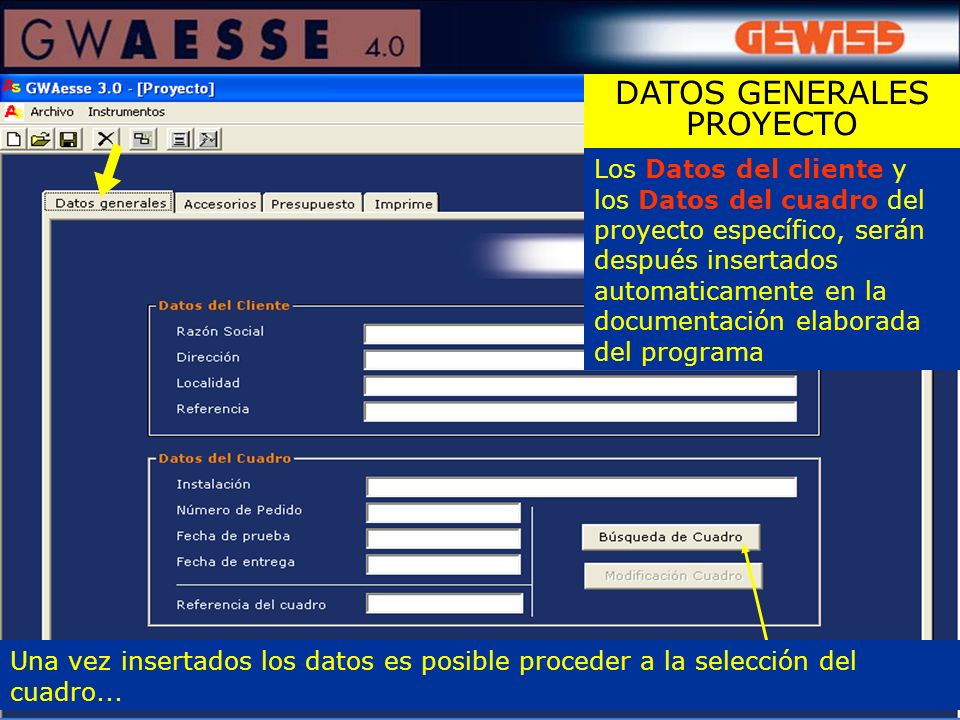

9 Los Datos del cliente y los Datos del cuadro del proyecto específico, serán después insertados automaticamente en la documentación elaborada del programa DATOS GENERALES PROYECTO Una vez insertados los datos es posible proceder a la selección del cuadro...

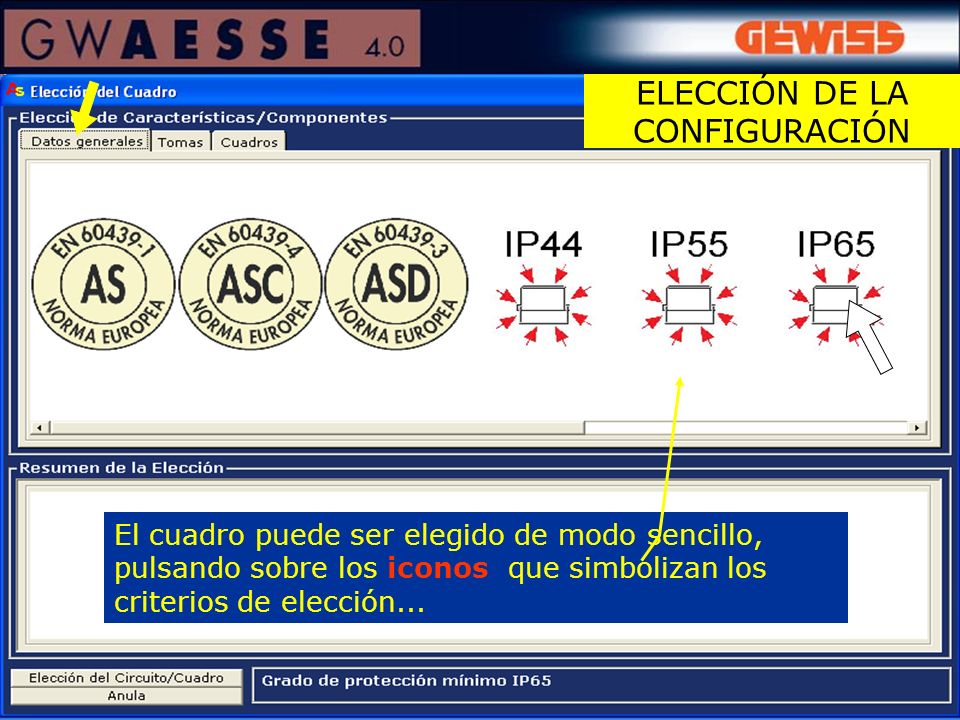

10 El cuadro puede ser elegido de modo sencillo, pulsando sobre los iconos que simbolizan los criterios de elección... ELECCIÓN DE LA CONFIGURACIÓN

11 Los criterios de elección están subdivididos en 3 tipologías: Tipo cuadro Tipo envolvente Tipo tomas ELECCIÓN DE LA CONFIGURACIÓN

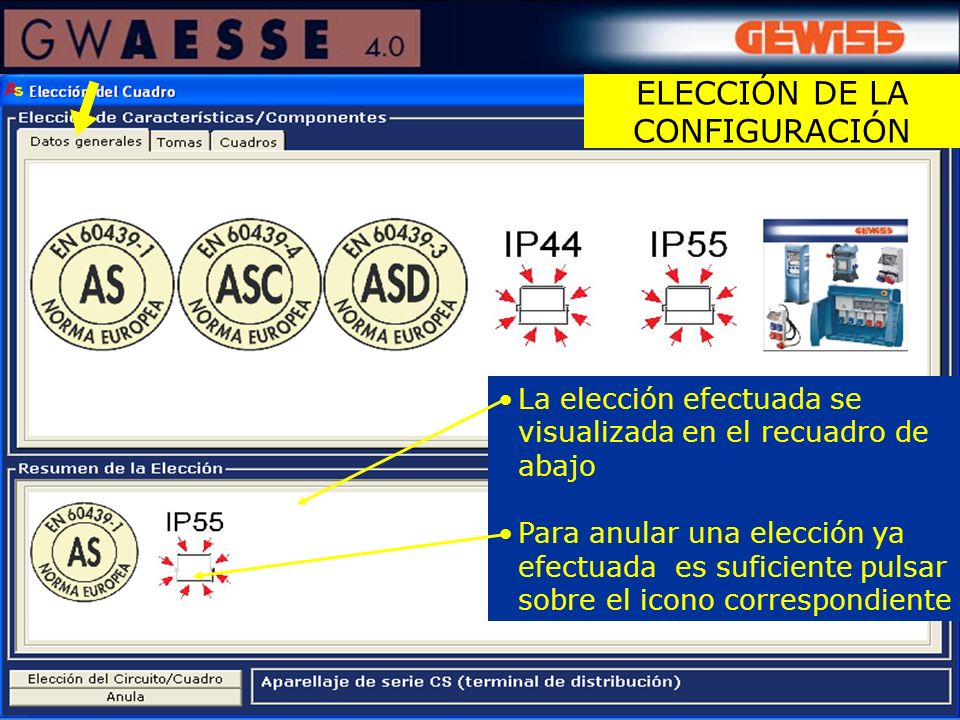

12 La elección efectuada se visualizada en el recuadro de abajo Para anular una elección ya efectuada es suficiente pulsar sobre el icono correspondiente ELECCIÓN DE LA CONFIGURACIÓN

13 Posicionándose con el puntero del ratón sobre varios iconos, en la parte baja del la pantalla aparece la descripción del significado del icono ELECCIÓN DE LA CONFIGURACIÓN

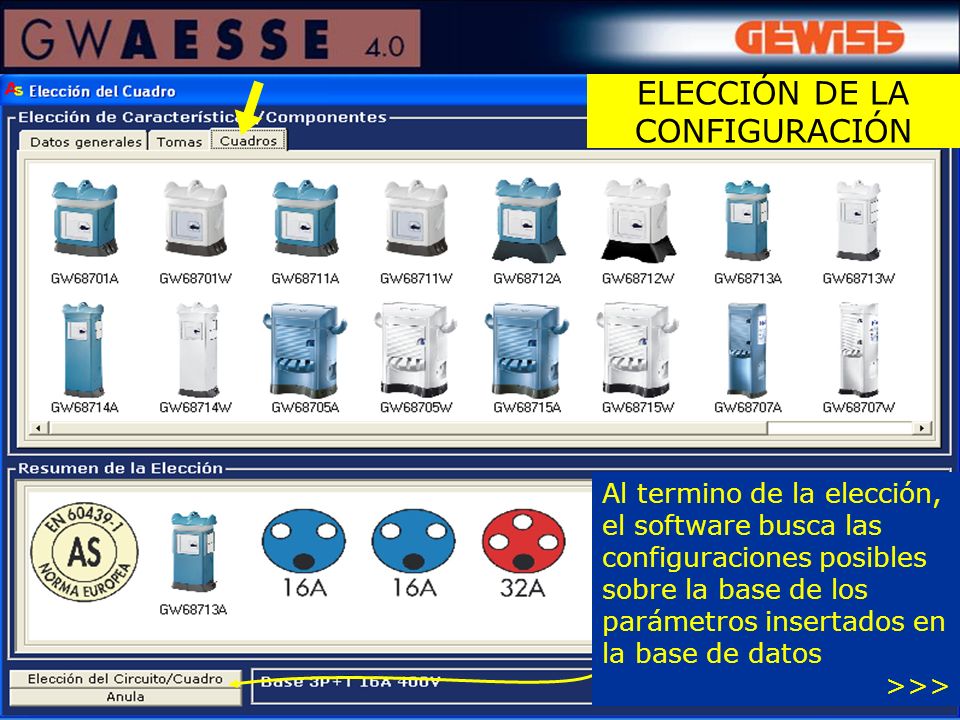

14 Al termino de la elección, el software busca las configuraciones posibles sobre la base de los parámetros insertados en la base de datos >>>

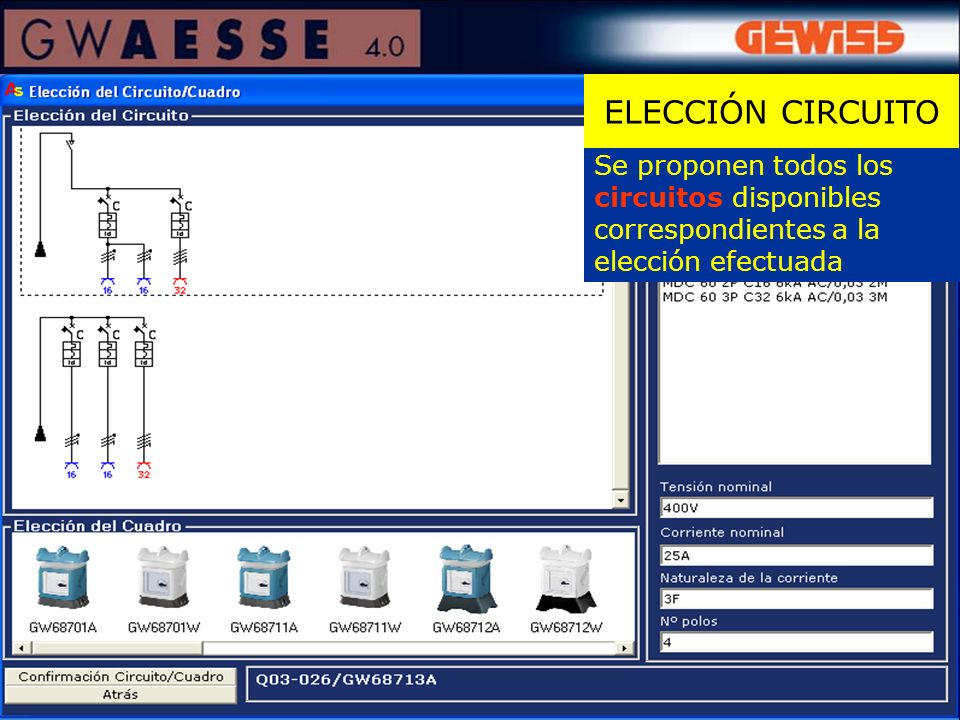

15 Se proponen todos los circuitos disponibles correspondientes a la elección efectuada ELECCIÓN CIRCUITO

16 Si no se encuentra ningún circuito exactamente correspondiente a la elección, se proponen circuitos similares… >>> ELECCIÓN DE CONFIGURACIÓN

17 Se procede a la elección de la combinación deseada pulsando directamente sobre el circuito y sobre la envolvente deseada ELECCIÓN CIRCUITO

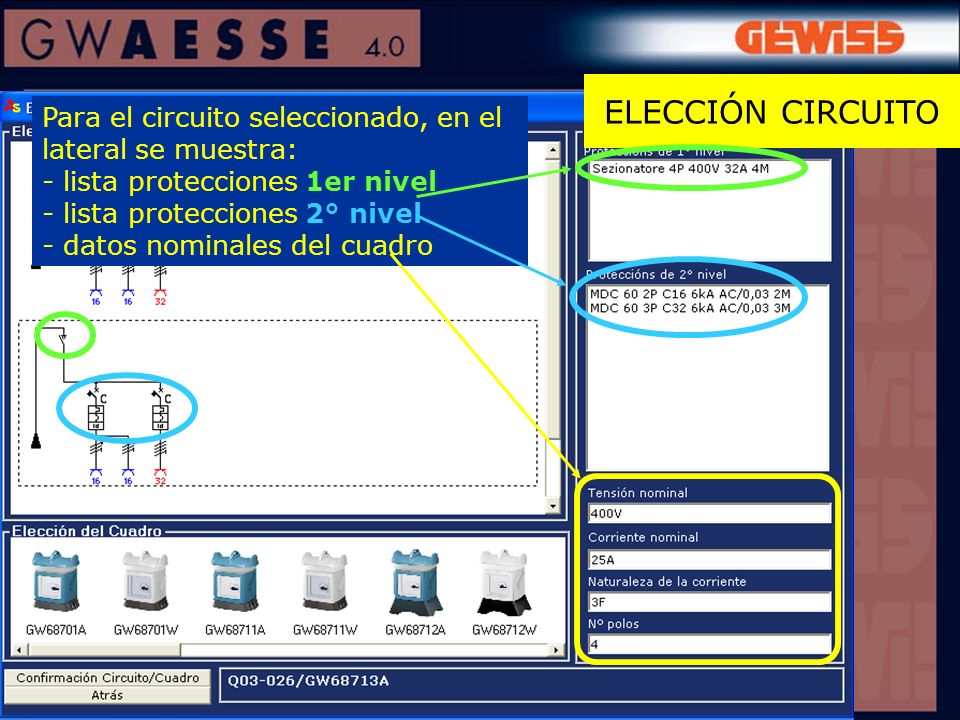

18 Para el circuito seleccionado, en el lateral se muestra: - lista protecciones 1er nivel - lista protecciones 2° nivel - datos nominales del cuadro

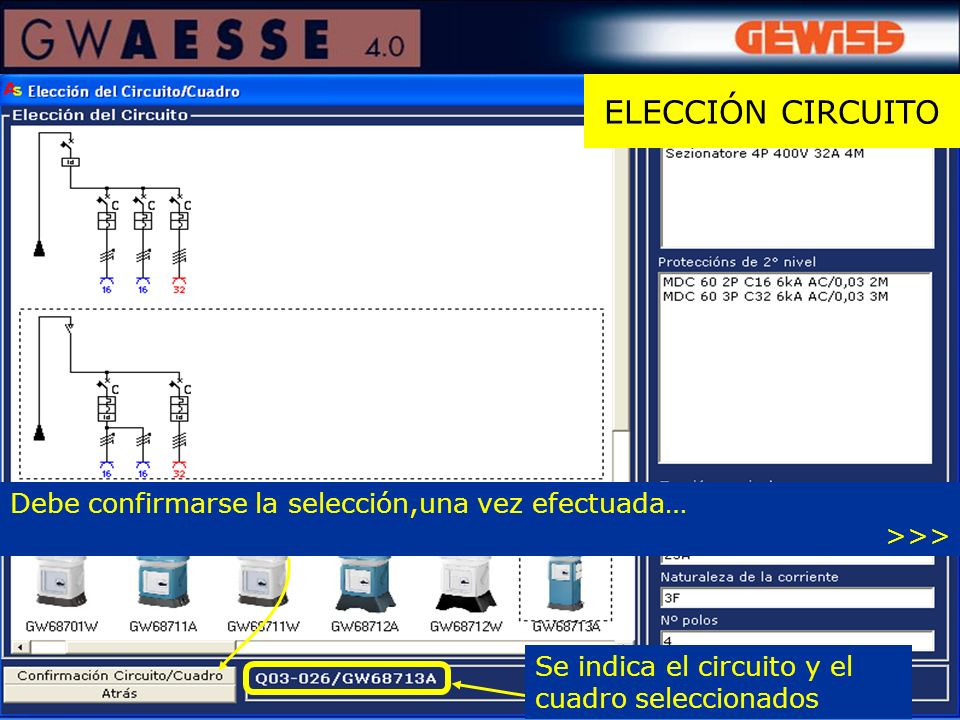

19 ELECCIÓN CIRCUITO Se indica el circuito y el cuadro seleccionados Debe confirmarse la selección,una vez efectuada… >>>

20 COMPOSICIÓN CUADRO En el recuadro izquierdo están relacionados todos los componentes para realizar el cuadro

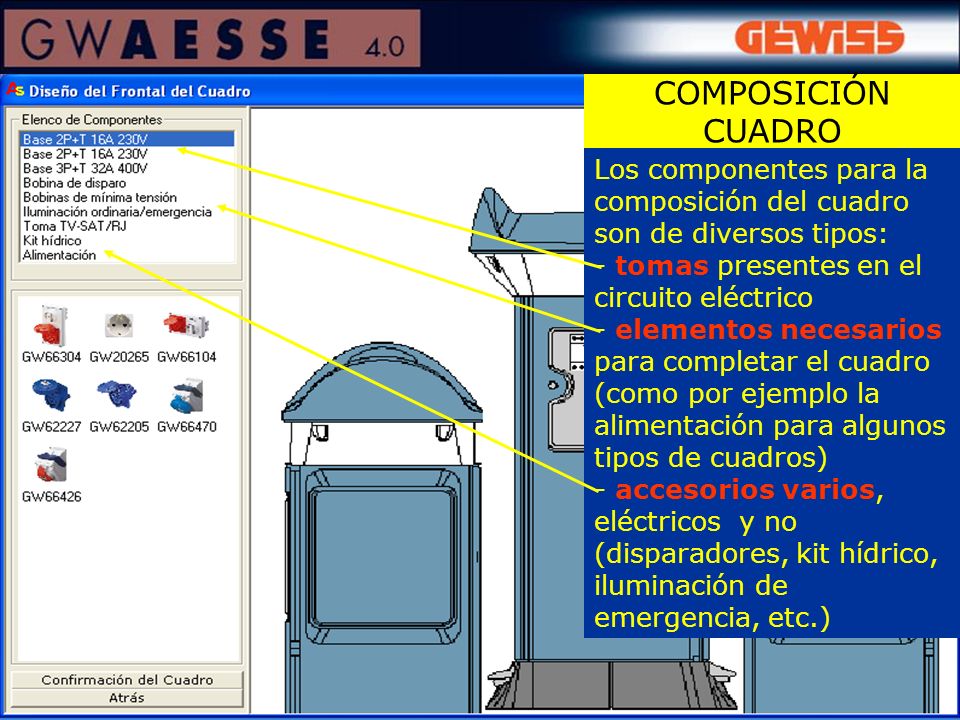

21 Los componentes para la composición del cuadro son de diversos tipos: - tomas presentes en el circuito eléctrico - elementos necesarios para completar el cuadro (como por ejemplo la alimentación para algunos tipos de cuadros) - accesorios varios, eléctricos y no (disparadores, kit hídrico, iluminación de emergencia, etc.) COMPOSICIÓN CUADRO

22 Cada vez que se selecciona un componente en la parte baja se muestran todos los tipos disponibles. Por ejemplo para una cierta base (2P+T 16A 230V) abajo vienen propuestas todas las bases (válidas para la envolvente seleccionada) de varios tipos (verticales, horizontales, de empotrar, IP44, IP55, etc.) COMPOSICIÓN CUADRO

23 Para la elección de los aparatos de protección pueden utilizarse los filtros de selección: COMPOSICIÓN CUADRO NEW...

24 Para componer el cuadro, se mueve el icono de la base (a la izda) hasta la imagen de la envolvente (a la dcha): las posibles posiciones en las cuales puede ser montada la base seleccionada, las indican los recuadros amarillos… >>> COMPOSICIÓN CUADRO

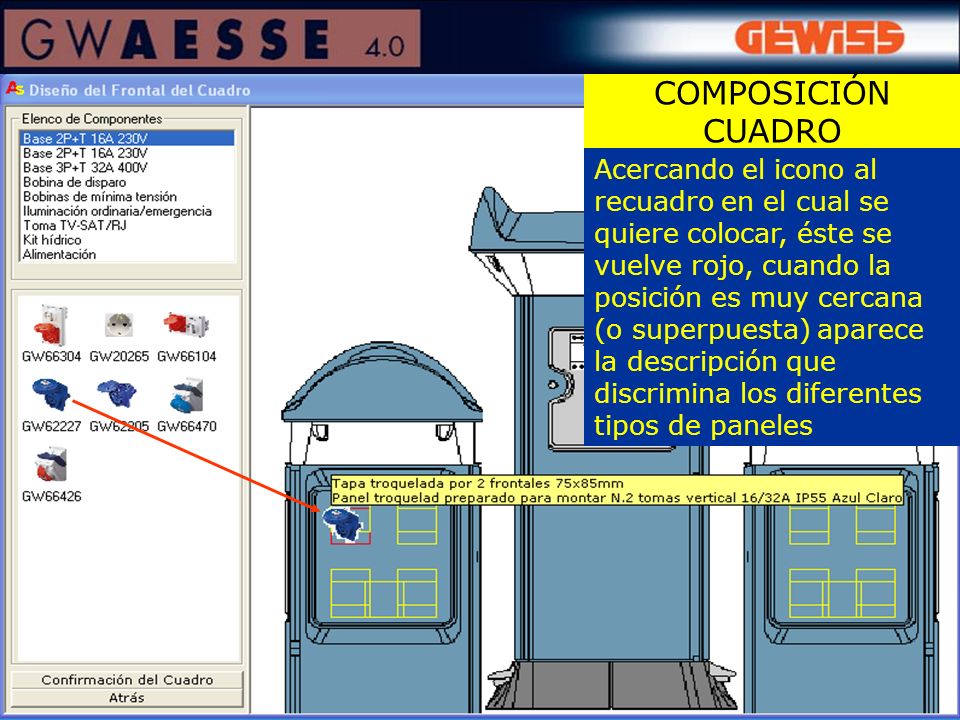

25 Acercando el icono al recuadro en el cual se quiere colocar, éste se vuelve rojo, cuando la posición es muy cercana (o superpuesta) aparece la descripción que discrimina los diferentes tipos de paneles COMPOSICIÓN CUADRO

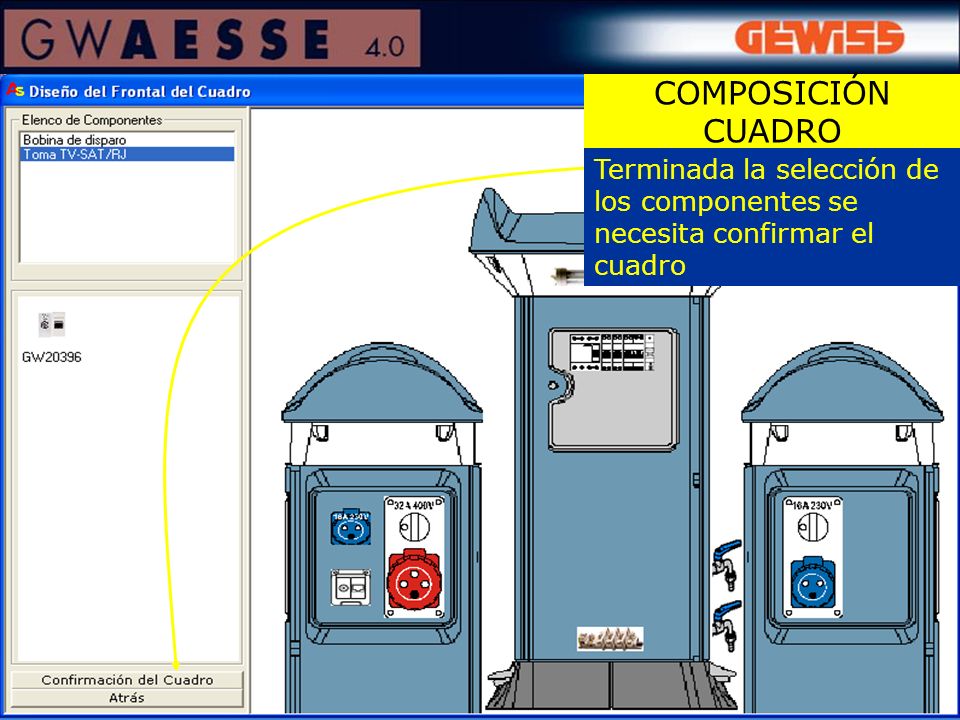

26 Terminada la selección de los componentes se necesita confirmar el cuadro

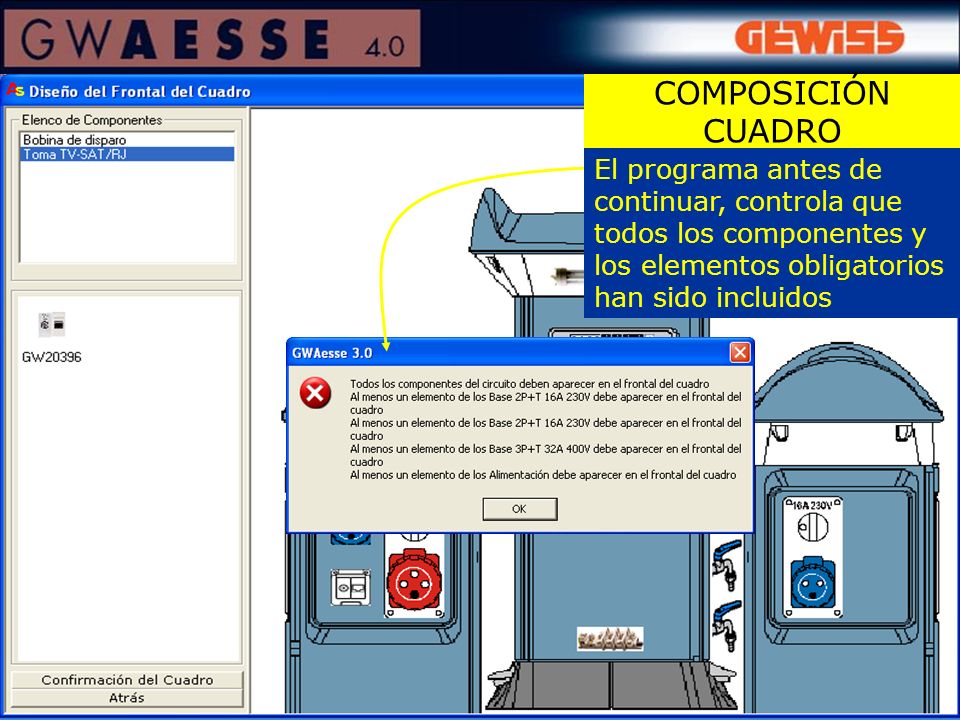

27 COMPOSICIÓN CUADRO El programa antes de continuar, controla que todos los componentes y los elementos obligatorios han sido incluidos

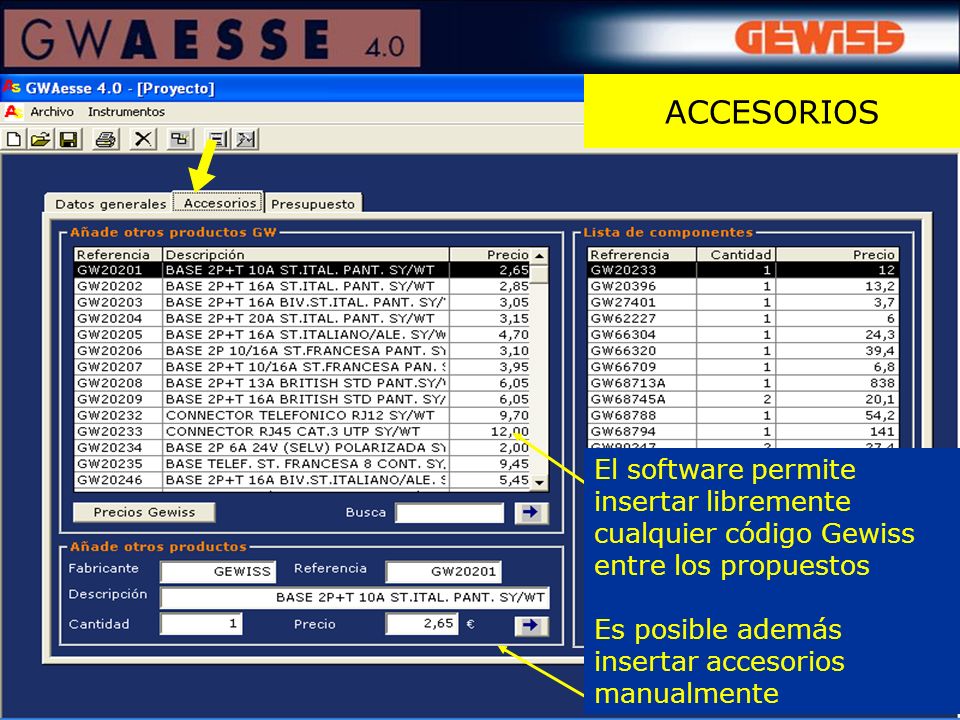

28 ACCESORIOS El software permite insertar libremente cualquier código Gewiss entre los propuestos Es posible además insertar accesorios manualmente

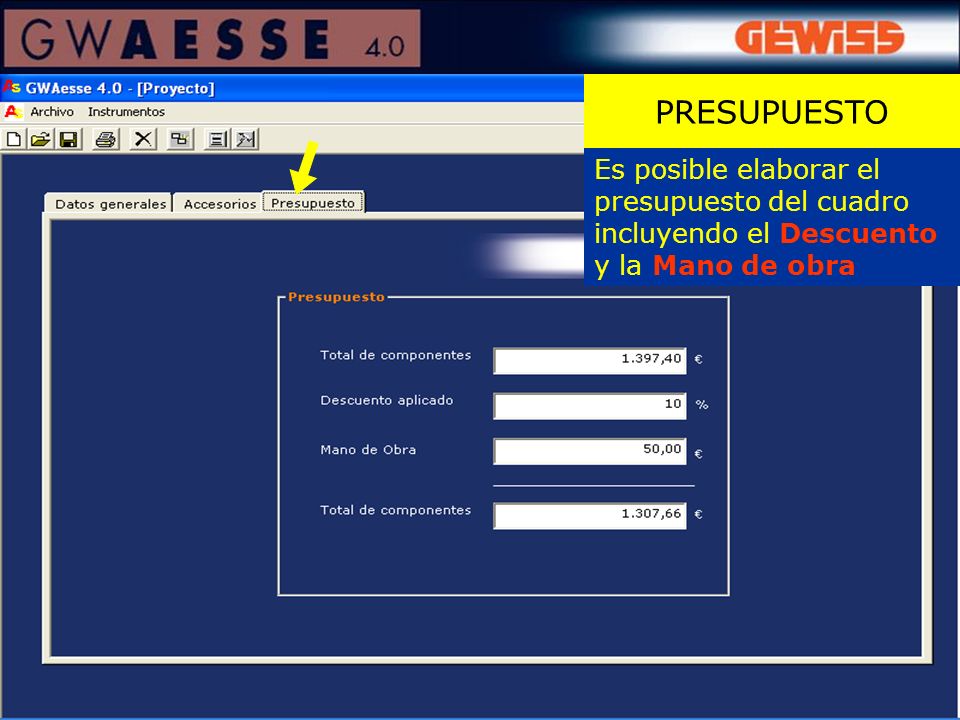

29 Es posible elaborar el presupuesto del cuadro incluyendo el Descuento y la Mano de obra PRESUPUESTO

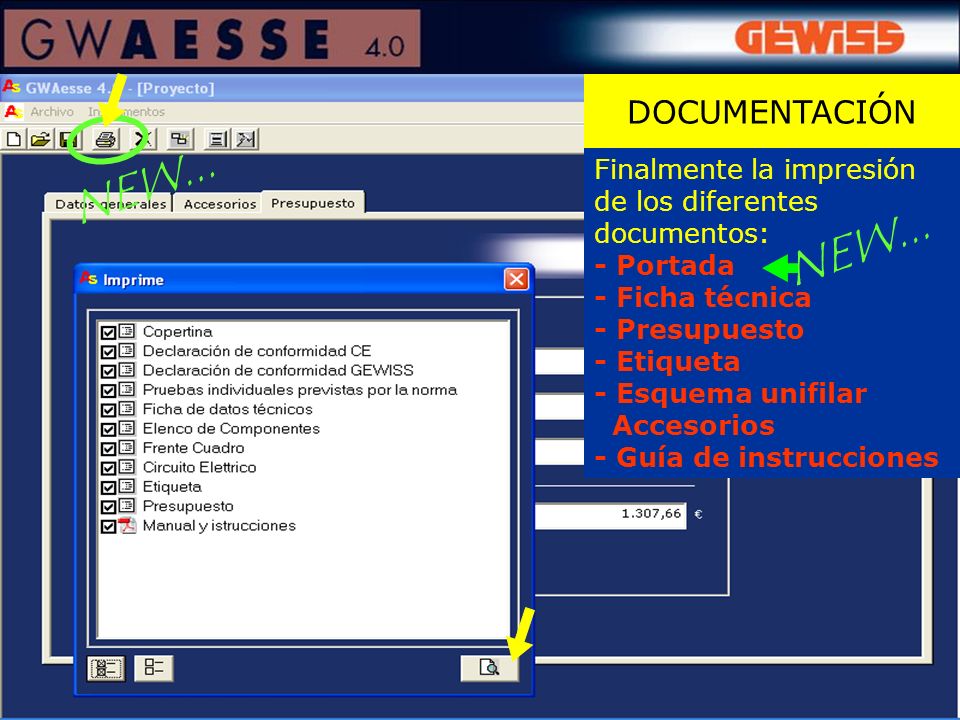

30 NEW... Finalmente la impresión de los diferentes documentos: - Portada - Ficha técnica - Presupuesto - Etiqueta - Esquema unifilar Accesorios - Guía de instrucciones DOCUMENTACIÓN NEW...

31 DOCUMENTOS Viene generado un único documento conteniendo todos los documentos seleccionados. En todos los documentos los diferentes datos vienen insertados automáticamente del software NEW...

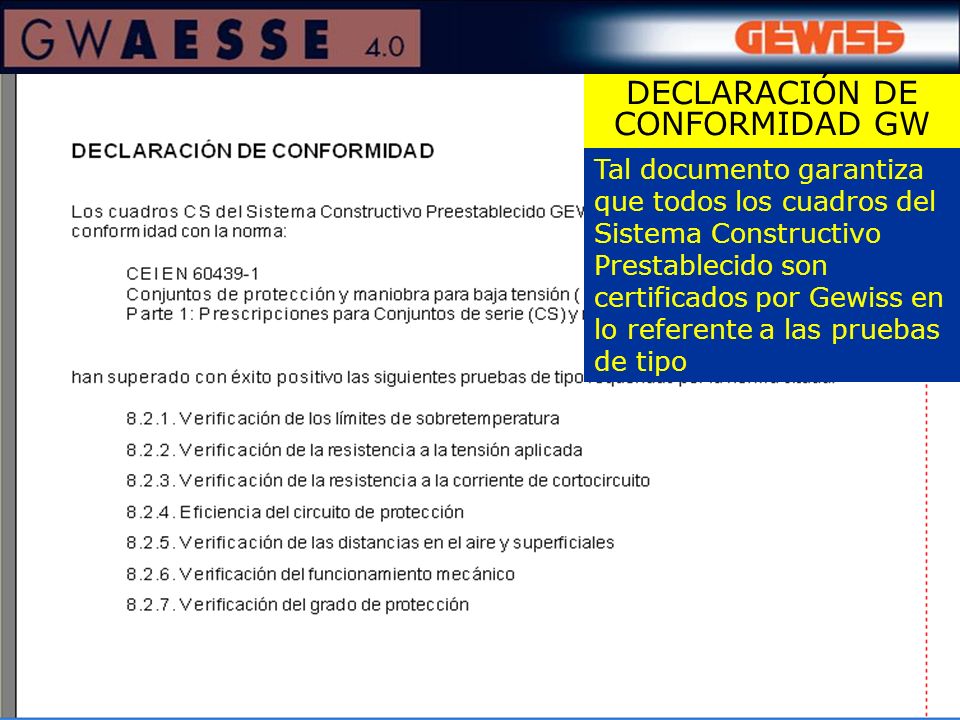

32 Tal documento garantiza que todos los cuadros del Sistema Constructivo Prestablecido son certificados por Gewiss en lo referente a las pruebas de tipo DECLARACIÓN DE CONFORMIDAD GW

33 Las pruebas individuales (muy simples de realizar, muchas son exámenes visuales) se deben realizar a cada cuadro, según lo previsto por la Norma LISTA DE PRUEBAS INDIVIDUALES

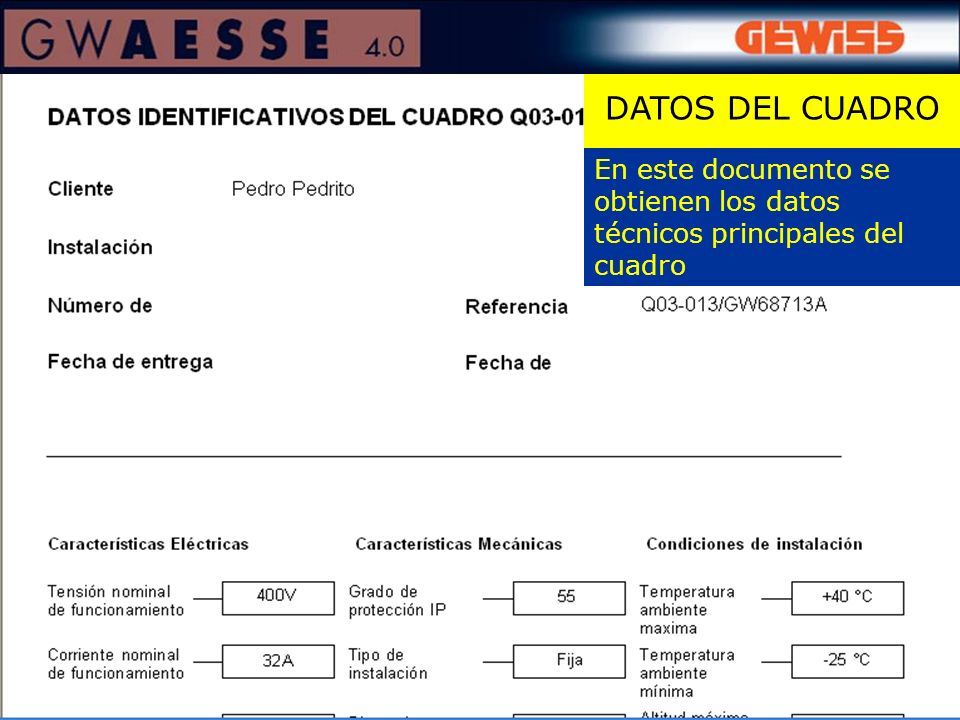

34 En este documento se obtienen los datos técnicos principales del cuadro DATOS DEL CUADRO

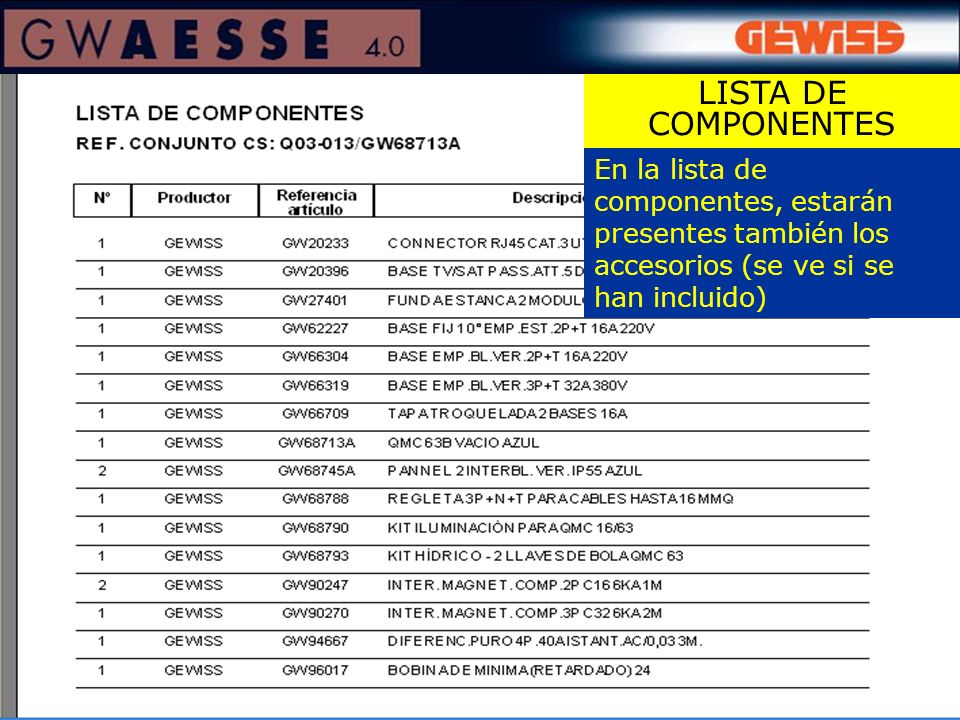

35 En la lista de componentes, estarán presentes también los accesorios (se ve si se han incluido) LISTA DE COMPONENTES

36 ESQUEMA ELÉCTRICO

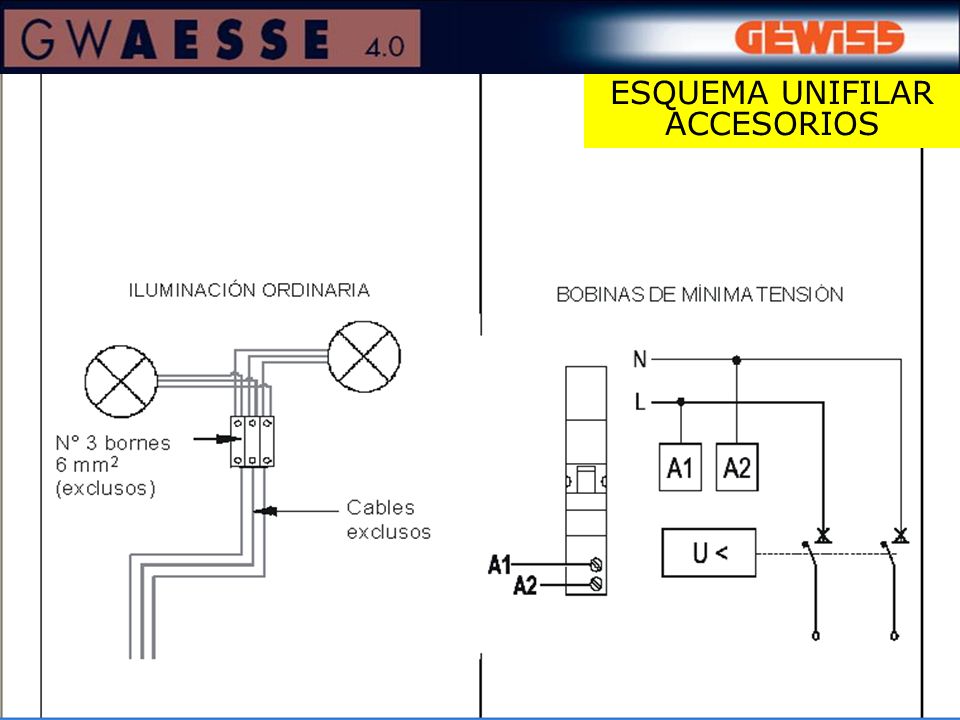

37 ESQUEMA UNIFILAR ACCESORIOS

38 FRONTAL DEL CUADRO

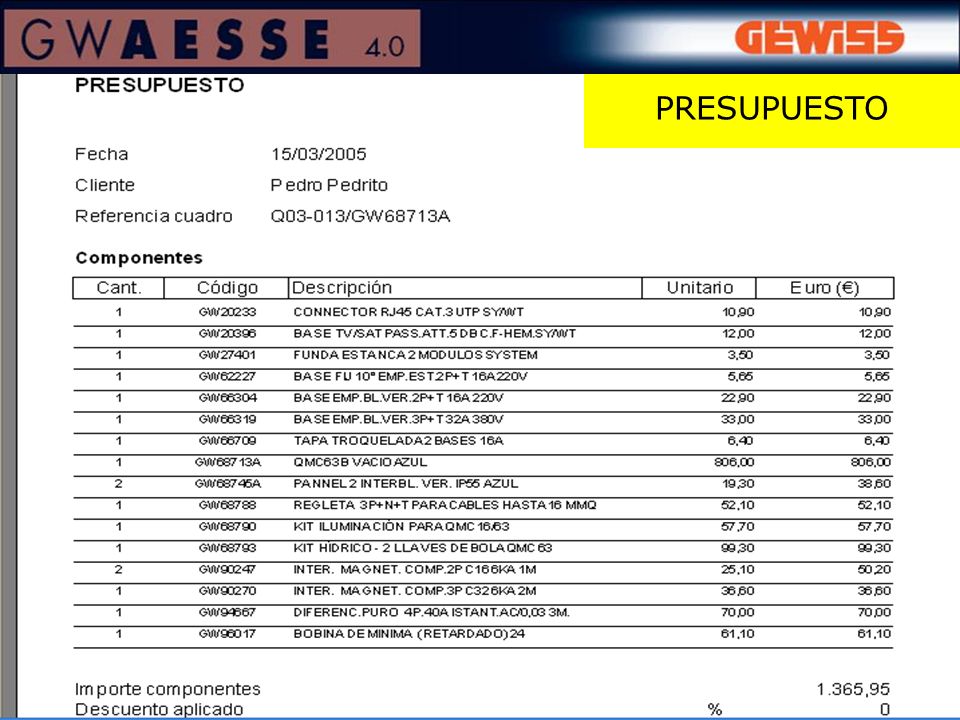

39 PRESUPUESTO

40 La etiqueta podrá imprimirse en hoja adhesiva. Las dimensiones de la etiqueta están adaptadas a la envolvente utilizada en el cuadro elegido ETIQUETA

41 Las instrucciones son aquellas especificadas por el cuadro elegido INSTRUCCIONES DE MONTAJE

42 EXPORTACIÓN IMPRESIÓN NEW... Los documentos pueden exportase en varios formatos...
