Software para el diseño y presupuesto de instalaciones y cuadros de BT

Presentación del tema: "Software para el diseño y presupuesto de instalaciones y cuadros de BT"— Transcripción de la presentación:

1 Software para el diseño y presupuesto de instalaciones y cuadros de BT

2 ¿Para qué sirve GWPBT? Es un software simple de utilizar para la proyectación (diseño, cálculo, dimensionamiento) y la valoración de las redes eléctricas y de los cuadros de baja tensión

3 ¿Qué ofrece GWPBT? Permite a los instaladores e ingenierías realizar:
- el esquema de bloques de la instalación - el esquema eléctrico unifilar de la instalación - los cálculos de dimensionamiento de la instalación - la configuración de la envolvente - la impresión gráfica de los esquemas y curvas - la impresión de la tabla de datos - el listado completo de los materiales (oferta)

4 CARATERÍSTICAS GENERALES
Requisitos mínimos Sistema Operativo - PC: Windows Pentium 3 Prestaciones optimas: Windows XP - Pentium 4 (1 GHz) Espacio necesario en el Disco Duro: Aproximadamente 80 Mb

5 AREA DE TRABAJO El área de trabajo está dividido en cuatro cuadrantes:
Cuadrante 1: Datos de proyecto (visualiza los principales datos anagráficos de proyecto y proporcionar indicaciones referentes al sistema de distribución y al nivel de tensión) Cuadrante 2: Esquema de bloques de la instalación (visualiza los cuadros de la instalación y correspondientes conexiones) >>> Cuadrante 2 Cuadrante 1

6 AREA DE TRABAJO ... Cuadrante 3: Parámetros de tabla de datos (visualiza los parámetros característicos del símbolo con posibilidad de personalizarlo por parte del usuario) Cuadrante 4: Datos de tabla (visualiza los datos característicos del símbolo)… En la parte inferior del área de trabajo vienen visualizados los mensajes Cuadrante 3 Cuadrante 4 Mensajes

7 AREA DE TRABAJO Los cuadrantes pueden ser redimensionados según se desee actuando directamente sobre la línea de división vertical y horizontal Redimensiona horizontalmente Redimensiona verticalmente

8 COMANDOS Los comandos del programa están presentes en distintos menús de la Barra de menu. Algunos comandos (los principales) están disponibles utilizando los iconos presentes bajo la barra de menú y a la izquierda del área de trabajo. El grupo de icono se llaman Barras de herramientas.

9 COMANDOS Las distintas Herramientas pueden ser visualizadas mediante el comando Barras de herramientas en el menú Configuración

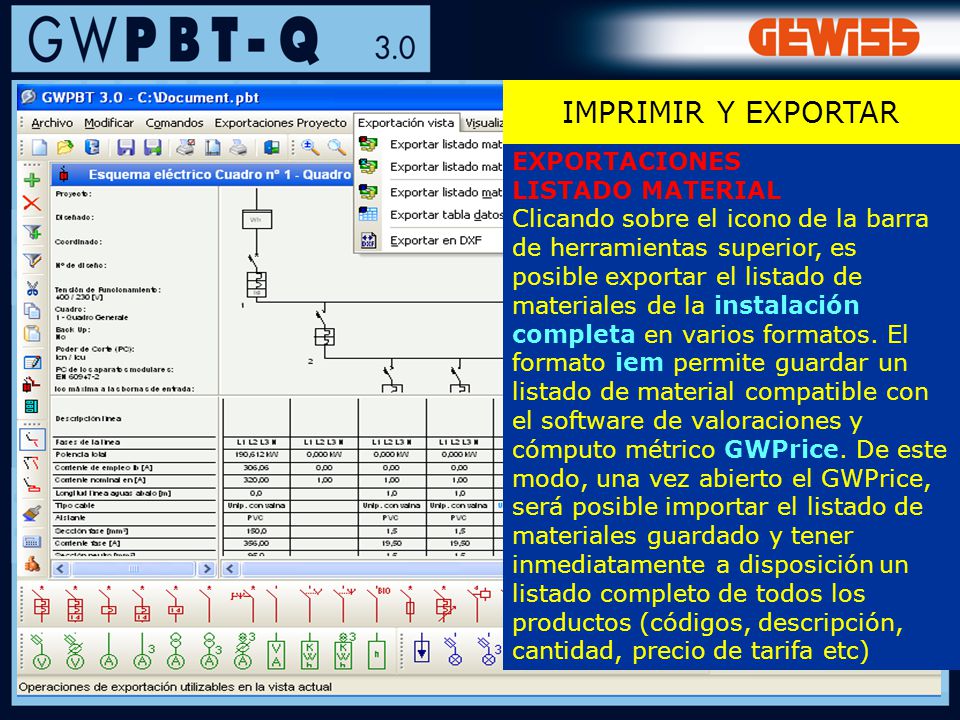

10 COMANDOS Exportar Listado materiales
Entre la distintas opciones de exportación, es posible generar un archivo listado de material que, una vez importado en GWPRICE, permite realizar una oferta Exportar listado materiales cuadro Exportar tabla de datos Cuadro Exportar tabla de datos dxf

11 COMANDOS Zoom/acercar/alejar Son los comandos que permiten acercar o alejar el contenido mediante un factor de escala Scroll dinámico Sirve para fijar de forma dinámica la visualización Actualizar Es el comando que tiene la función de regenerar el diseño, limpiando la pantalla y actualizando la entidad gráfica

12 COMANDOS La modalidad de diseño de los elementos gráficos adicionales permiten al usuario incluir textos, formas y objetos gráficos con amplia posibilidad de personalización (formatos de los caracteres, color, grosor, tipo línea, visualización en primer plano o como fondo…)

13 COMANDOS Para pasar rápidamente de la modalidad de visualización del esquema de bloques de la instalación, a la modalidad de visualización del esquema eléctrico, es posible utilizar las flechas  y  del teclado

14 COMANDOS Modalidad de visualización Esquema de bloques
Menú Modificar Modalidad de visualización Esquema de bloques - menú Modificar - menú Comandos Eliminar Cuadro Cortar Cuadro Copiar Cuadro Configurar proyecto Vista esquema eléctrico Menú Comandos Reset datos de cálculo Cálcular parámetros instalación Verificar parametros instalación

15 Cuadrante 4 Cuadrante 3 Cuadrante 2 Cuadrante 1 DATOS DE PROYECTO Los datos de proyecto pueden ser incluidos en ventana de configuración, que puede ser abierta en uno de los siguientes 3 modos: 1 Doble clic sobre cualquiera de los cuadrantes 1, 3, 4 (excluido el cuadrante del esquema de bloques de la instalación) 2 Clic sobre el icono 3 [Mayusc]+[Enter]

16 DATOS DE PROYECTO PREFERENCIAS Empresa En esta sección es posible:
- Incluir los datos anagráficos de la empresa - Incluir el Logo de empresa Tales datos aparecerán en la documentación final

17 DATOS DE PROYECTO PREFERENCIAS Opciones En esta sección es posible:
- habilitar los conductores aguas arriba y aguas abajo de símbolos correspondientes al mismo cuadro - habilitar la apertura automática de la vista del Cuadro y de las Curvas - seleccionar la modalidad de representación gráfica del conductor de Neutro - definir el grosor de línea en fase de impresión >>>

18 DATOS DE PROYECTO PREFERENCIAS Opciones ...
- definir el criterio de elección de los aparatos definir el criterio de elección de los cables >>>

19 DATOS DE PROYECTO PREFERENCIAS Opciones …
- habilitar la creación de una copia de seguridad Backup - habilitar “guardar automático” del proyecto definir los vínculos para la exportación en formato "dxf”

20 DATOS DE PROYECTO PREFERENCIAS Colores En esta sección es posible:
- definir los colores de los símbolos a los cuales están asociados determinados eventos Para consultar la tabla de los colores, es posible activar herramientas Leyenda de Colores de dos modos: >>>

21 DATOS DE PROYECTO … Activación Leyenda de Colores
1 Configuración/Barra de herramientas/Leyenda de colores 2 Botón derecho del ratón sobre barra herramientas superior/Barra de herramientas/Leyenda de colores

22 DATOS DE PROYECTO PREFERENCIAS Cableado
Sección para configurar las bornas para el cableado

23 DATOS DE PROYECTO PREFERENCIAS Embarrado
Sección para configurar el embarrado

24 DATOS DE PROYECTO PREFERENCIAS Siglas Cable
Para configurar el listado de siglas asociadas a los cables eléctricos

25 DATOS DE PROYECTO PREFERENCIAS Leyenda
En esta sección es posible seleccionar los datos a visualizar sobre la tabla de datos. En el recuadro izquierdo se proponen todos los datos disponibles, en el recuadro derecho aquellos seleccionados (que serán visualizados como datos en la tabla de pantalla). Las configuraciones fijadas por el usuario pueden ser guardadas/renombradas para poder reutilizarlas en fase de diseño del proyecto >>>

26 DATOS DE PROYECTO PREFERENCIAS Leyenda …
Los botones centrales permiten: - Exportar todos los datos a la derecha - Exportar los datos seleccionados a la derecha - Exportar los datos seleccionados a la izquierda - Exportar todos los datos a la izquierda - Mueve el parámetro seleccionado a un posición superior N.B. El movimiento de posición del parámetro de los campos puede ser hecho rápidamente arrastrando

27 DATOS DE PROYECTO PREFERENCIAS Tabla de datos
En esta sección es posible seleccionar los datos a incluir en la tabla de datos. En el recuadro izquierdo se proponen todos los campos todos los campos disponibles, en el recuadro derecho aquellos seleccionados (que serán visualizados en los campos de la tabla de datos). Para la elección de los datos se realiza como en la Leyenda

28 DATOS DE PROYECTO PROYECTO Anagráfica
En esta sección es posible incluir los datos anagráficos del proyecto que aparecerán en la documentación final

29 DATOS DE PROYECTO PROYECTO Distribución
En esta sección es posible definir los datos característicos del sistema de distribución TT >>>

30 DATOS DE PROYECTO PROYECTO Distribución … o bien TN-S

31 DATOS DE PROYECTO PROYECTO Datos Cuadro
Aquí es posible (para el cuadro seleccionado): - incluir los datos (descripciones y notas) - definir algunos parámetros de cálculo/selección

32 DATOS DE PROYECTO PROYECTO Habilitar Secciones/Calibres
En esta sección es posible definir los criterios para la elección de los componentes del cuadro

33 DATOS DE PROYECTO PROYECTO Habilita Serie
También en esta sección es posible habilitar/deshabilitar determinadas series o artículos para forzar el programa a elegir ciertos tipos de aparatos

34 ESQUEMA ELÉCTRICO El esquema eléctrico del Cuadro puede ser visualizado en uno de los siguientes 3 modos: 1 clic sobre el icono en la barra de herramientas de la parte superior 2 doble clic sobre el Cuadro 3 clic sobre el icono de la barra de herramientas izquierda (visualiza el esquema eléctrico del cuadro seleccionado)

35 ESQUEMA ELÉCTRICO El icono de la barra de herramientas superior permite pasar del esquema eléctrico de un cuadro al esquema eléctrico de otro cuadro Para volver a la modalidad de visualización del esquema de bloques de la instalación es suficiente con clicar sobre el icono en la barra de herramientas superior

36 COMANDOS Modalidad de visualización Esquema de bloques:
Menú Modificar Eliminar Cuadro Cortar Cuadro Copiar Cuadro Configurar proyecto Vista esquema eléctrico Vista envolvente Menú Comandos Reset datos de cálculo Calcular parámetros instalación Verificar parámetros instalación Modalidad de visualización Esquema de bloques: - menú Modificar - menú Comandos

37 COMANDOS Modalidad de visualización Esquema eléctrico unifilar
- menú Modificar - menú Comandos Menú Modificar Incluir símbolo Eliminar Cuadro/Ramo/Símbolo Selección Artículo Fijar Artículo Menú Comandos Cortar Cuadro/Rama/Símbolo Copiar Cuadro/Rama/Símbolo Incluir símbolo en serie Pegar Configuración/Símbolo Incluir símbolo en paralelo Visualizar Datos y Resultados Incluir inicio nuevo cuadro Visualizar Curvas interruptores Reset datos de cálculo Vista envolvente Calcular parámetros instalación Verificar parámetros instalación

38 Dispositivos de protección y mando
COMANDOS Modalidad de visualización Esquema eléctrico unifilar Símbolos Bases de fuerza Dispositivos de protección y mando

39 Instrumentos de medida
COMANDOS Modalidad de visualización Esquema eléctrico unifilar Símbolos Aparatos varios Instrumentos de medida

40 DATOS Y RESULTADOS La pantalla para la fijación de los datos y la visualización de los resultados de proyecto, puede ser abierta en uno de los siguientes 3 modos: 1 doble clic sobre cualquiera de los cuadrantes 1, 2, 3, 4 2 clic sobre el icono en la barra de herramientas de la izquierda 3 [Enter] Cuadrante 2 Cuadrante 1 Cuadrante 3 Cuadrante 4

41 DATOS Y RESULTADOS DATOS Y RESULTADOS Datos Es posible incluir:
Descripción y notas del usuario Datos eléctricos

42 DATOS Y RESULTADOS DATOS Y RESULTADOS Criterios de dimensionamiento
En esta sección es posible fijar los criterios de elección (Aparatos y Cable) y de cálculo (selectividad y Back-Up) En particular se pueden “Bloquear” los componentes de modo que durante los cálculos no se modifiquen (el programa señala también si no son idóneos a los parámetros de la instalación)

43 DATOS Y RESULTADOS DATOS Y RESULTADOS Símbolo
El símbolo incluido en el esquema puede ser modificado y puede ser seleccionada la ejecución (Fijo, desplazable o extraible)

44 DATOS Y RESULTADOS DATOS Y RESULTADOS Bornas/Cableado Aquí es posible:
- habilitar/deshabilitar el cableado interno del cuadro seleccionado (si en la pantalla Proyecto/Datos cuadro, el usuario hubiese deshabilitado el cableado interno a los cuadros, tales opciones resulta obviamente no disponible) - habilitar/deshabilitar las bornas

45 DATOS Y RESULTADOS DATOS Y RESULTADOS Conductores
Aquí es posible fijar: - la longitud de la línea aguas arriba y de la línea aguas abajo del símbolo la caída de tensión máxima admisible en el trazo de conductores aguas abajo del símbolo >>>

46 DATOS Y RESULTADOS DATOS Y RESULTADOS Conductores ...
- el tipo y el material del cable (la sigla está definida en la pantalla de configuración del proyecto en la sección "Siglas cable") >>>

47 DATOS Y RESULTADOS DATOS Y RESULTADOS Conductores ...
- la modalidad y las condiciones de colocación de los conductores Tales operaciones se han simplificado con una estructura de menú consultable haciendo clic sobre el icono >>>

48 DATOS Y RESULTADOS

49 DATOS Y RESULTADOS Conductores ... - las secciones y los amperajes

50 DATOS Y RESULTADOS DATOS Y RESULTADOS Aparatos varios
En esta sección es posible: - Incluir aparatos (con los correspondientes datos) utilizables después por el usuario en el esquema eléctrico >>>

51 DATOS Y RESULTADOS DATOS Y RESULTADOS Artículo Aquí es posible:
- visualizar las características técnicas del aparato seleccionado por el programa para definir el dimensionamiento de la instalación - Incluir al esquema el aparato deseado >>>

52 DATOS Y RESULTADOS DATOS Y RESULTADOS Artículo
Es posible además seleccionar un aparatos como alternativa al seleccionado por el programa (aparato idóneo más económico) eligiendo de un listado de aparatos idóneos ordenados por precio creciente (botón [Búsqueda artículo]) >>> DATOS Y RESULTADOS DATOS Y RESULTADOS Artículo

53 DATOS Y RESULTADOS DATOS Y RESULTADOS Artículo …
Tales aparatos se diferencian por ejemplo por la corriente nominal, la curva de corte, el poder de corte, el número de módulos, la tipología, el precio etc.

54 DATOS Y RESULTADOS DATOS Y RESULTADOS Accesorios
En esta sección es posible seleccionar los accesorios para cualquier aparato

55 DATOS Y RESULTADOS DATOS Y RESULTADOS Resultados de cálculo
En esta sección es posible visualizar los datos que el programa ha calculado: - corrientes - Caídas de tensión - Corrientes de cortocircuito

56 CURVAS La modalidad de visualización de las curvas de los interruptores puede ser activada de los siguientes modos: 1 clic sobre el icono de la barra de herramienta superior y clic sobre el icono en la barra de herramientas de la izquierda para seleccionar las curvas de los interruptores a incluir o bien >>>

57 CURVAS ... 2 clic sobre el interruptor que se quiere visualizar las curvas y clic sobre el icono en la barra de herramientas de la izquierda

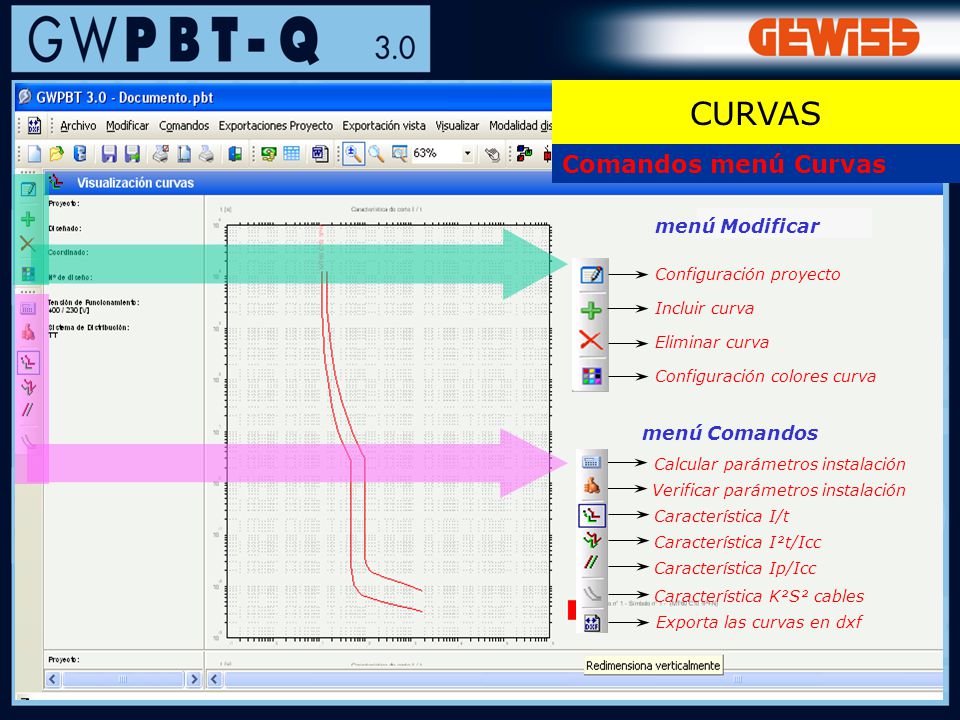

58 CURVAS Comandos menú Curvas menú Modificar menú Comandos
Configuración proyecto Incluir curva Configuración colores curva Eliminar curva menú Modificar menú Comandos Calcular parámetros instalación Verificar parámetros instalación Característica I/t Característica I²t/Icc Característica Ip/Icc Característica K²S² cables Exporta las curvas en dxf

59 CURVA Visualización Curvas
Es posible redimensionar los cuadrantes y leer los valores de las coordenadas (colocando el ratón sobre el punto deseado) Redimensiona horizontalmente Redimensiona verticalmente

60 CALCULO Y VERIFICACIÓN DE LA INSTALACIÓN
CURVAS El programa permite visualizar: - las curvas de corte - las curvas de la energía específica pasante - las curvas de limitación de la corriente de pico - las curvas de la máxima energía admisible de los cables

61 CALCULO Y VERIFICACIÓN DE LA INSTALACIÓN
CURVAS Los colores de las curvas pueden ser definidos por el usuario

62 CALCULO Y VERIFICACIÓN DE LA INSTALACIÓN
Curve I/t CURVAS Un ejemplo... CurveK2S2 Curve I2t/Icc Curve Ip/Icc

63 CALCULO Y VERIFICACIÓN DE LA INSTALACIÓN
CURVAS Con un simple click sobre el cuadrado de color de la leyenda, se accede directamente a la pantalla de configuración de los “Datos y resultados” sección “Artículo”

64 ESQUEMA ELÉCTRICO Incluir símbolo en SERIE
Para incluir un símbolo en serie a otro (seleccionado), es suficiente con clicar sobre el icono de la barra de herramientas de la izquierda, y seleccionar con un clic sobre el icono de la parte inferior el símbolo que se desea incluir

65 ESQUEMA ELÉCTRICO Incluir símbolo en PARALELO
Para incluir un símbolo en paralelo a otro (seleccionado), es suficiente clicar sobre el icono de la barra de herramientas de la izquierda, y seleccionar con un clic en la barra de iconos inferior el símbolo que se desea incluir

66 ESQUEMA ELÉCTRICO Modificar posición símbolos
Para mover un símbolo es suficiente arrastrando (manteniendo pulsado el botón izquierdo del ratón) desde el punto donde se encuentra al punto deseado: un vista previa ayuda a la colocación exacta

67 ESQUEMA ELÉCTRICO Incluir el INICIO DE UN NUEVO CUADRO
Para incluir el inicio de un nuevo cuadro en serie a un símbolo seleccionado, es suficiente clicar sobre el icono en la barra de herramientas de la izquierda >>>

68 ESQUEMA ELÉCTRICO ... A este punto el programa solicita seleccionar el cuadro en el cual incluirá el nuevo inicio: el usuario puede seleccionar un nuevo cuadro o un cuadro ya existente >>>

69 ESQUEMA ELÉCTRICO ... Los distintos subcuadros pueden ser colocados según desee el usuario

70 DISEÑO ADICIONAL Para pasar a la modalidad de diseño de los elementos gráficos adicionales, clicar sobre el icono de la barra de herramientas superior

71 DISEÑO ADICIONAL Barras de comandos Menú Incluir Menú Modificar
Seleccionar objetos Insertar línea Menú Modificar Insertar línea gruesa Insertar un arco de elipse Configurar objeto Insertar un rectángulo Cortar objetos Insertar un rectángulo redondeado Copiar objetos Insertar un polígono Pegar objetos Insertar una elipse Eliminar objetos Insertar un texto Colocar en segundo plano Traer en primer plano Reagrupar objetos Desagrupar objetos

72 DISEÑO ADICIONAL Una vez diseñado el objeto es posible activar la ventana de configuración del objeto para definir las características Es posible además colocar en primer plano o sobre el fondo el elemento diseñado

73 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
CALCULO INSTALACIÓN Completado el esquema eléctrico, se puede proceder al dimensionamiento de los parámetros de la instalación. Una vez fijados los datos de las cargas (potencia, tensión, factor de potencia, corriente de uso, etc), clicando sobre el icono el programa procede automáticamente al cálculo de los parámetros eléctricos de la instalación y el dimensionamiento de sus nuevos componentes (cables y aparatos)

74 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
VERIFICACIÓN INSTALACIÓN Completado el esquema eléctrico, el usuario puede fijar manualmente los parámetros de la instalación y los datos de los componentes (cables y aparatos) y verificar la adecuación clicando sobre el icono >>>

75 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
VERIFICACIÓN INSTALACIÓN ... En fase de verificación el programa detecta eventuales anomalías y solicita confirmación para la corrección de los errores

76 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
RESET DATOS DE CÁLCULO El usuario puede en cualquier momento poner a cero los cálculos (artículos, bornas, cableados, secciones) relativamente a: La instalación completa El cuadro completo - El símbolo seleccionado clicando sobre el icono

77 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
RESULTADOS DE CALCULO Con el fin de dimensionamiento o de la verificación de los parámetros de la instalación: - bajo los símbolos del esquema eléctrico aparecen las barras coloreadas cuyos colores están asociados a los particulares eventos - En la parte baja aparecen los mensajes de señalización o de errores encontrados durante el cálculo o la verificación >>>

78 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
RESULTADOS DE CÁLCULO ... - los cuadros del esquema de bloques de la instalación reflejan sobre sus bordes los colores de las barras presentes bajo los símbolos de los esquemas, para poder rápidamente visualizar el tipo de señalización

79 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
RESULTADOS DE CÁLCULO Para saber el significado de los colores, es posible activar el menú móvil Leyenda de Colores

80 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
MENSAJES Durante el dimensionamiento o verificación de los parámetros de la instalación , en la ventana de mensajes aparecen mensajes informativos, de errores o de aviso

81 CÁLCULO Y VERIFICACIÓN DE LA INSTALACIÓN
MENSAJES Clicando con el botón derecho del ratón sobre el mensaje seleccionado, el programa permite: visualizar directamente la pantalla que contiene los datos a los cuales se refiere el mensaje seleccionar automáticamente en el esquema eléctrico el símbolo al cual se refiere el mensaje - Imprimir el listado completo de los mensajes - Guardar el listado completo de los mensajes en varios formatos

82 ENVOLVENTE ACTIVACION
Clicando sobre el icono Abrir la vista de la envolvente del Cuadro se abre la ventana para la elección de la envolvente... >>>

83 ENVOLVENTE ELECCIÓN DE ENVOLVENTE
Los cuadros propuestos son solo aquellos compatibles con el esquema, el programa controla: - compatibilidad aparatos/envolventes compatibilidad entre número de módulos de los aparatos y tamaño de la envolvente Varios filtros de elección ayudan a la elección de la envolvente deseada

84 ENVOLVENTE ACCESORIOS A este punto es posible incluir:
- los elementos estructurales (puerta, paneles), - eventuales accesorios - eventuales sistemas de barras. Tal elección puede ser modificada/realizada en cualquier momento

85 ENVOLVENTE FRONTAL CUADRO Una vez elegida la envolvente aparecen:
- La imagen del cuadro, la ventana del Listado de aparatos con la imagen de todos los aparatos incluidos en el esquema, la ventana Panorámica en el cual está representado el esquema en miniatura

86 ENVOLVENTE FRONTAL CUADRO Tales ventanas pueden ser:
Colocadas en cualquier posición, activa y transparente, que se cierre y abra automáticamente al pasar el ratón sobre la barra superior.

87 ENVOLVENTE INCLUIR PANELES
Clicar con el botón derecho del ratón sobre la imagen (Listado aparatos) o sobre el símbolo (Panorámica) del aparato: el programa mostrará todos los paneles disponibles para el aparato seleccionado. Después de haber seleccionado el panel deseado, clicando sobre “Confirmar” o con doble clic sobre el panel elegido..

88 ENVOLVENTE INCLUIR PANELES
... el panel puede ser colocado en cualquier posición y viene incluido en la envolvente con la imagen del aparato. El panel puede ser colocado verticalmente.

89 ENVOLVENTE SIMBOLOS E IMAGEN DEL APARATO
Los aparatos incluidos en el cuadro son marcados con un color específico (definido por el usuario: ver a continuación) sea en el Listado aparatos como en la Panorámica

90 ENVOLVENTE SIMBOLOS E IMAGEN DEL APARATO
Seleccionando sobre un aparato (bien en frontal del cuadro, en la panorámica o en listado de aparatos) estos aparecen marcados con un color específico (definible por el usuario)

91 ENVOLVENTE SIMBOLOS E IMAGEN DEL APARATO
A través de las teclas “Shift” (mayúscula) o “Ctrl” (control) es posible seleccionar e incluir más de un aparato modular Las imágenes de los aparatos modulares pueden ser libremente colocados en el mismo panel o en otro distinto (con guía DIN)

92 ENVOLVENTE MODIFICAR ENVOLVENTE Cada aparato puede ser:
- Colocado (sobre otro panel si es compatible) eliminado (después de haberlo seleccionado). Cada panel (después de haberlo seleccionado) puede ser: - Cambiado de posición, - copiado (vacío), - eliminado. Cada armario (después de haberlo seleccionado) puede ser: - Cambiado de posición respecto a otro (si está en batería), - copiado (vacío) Cambio de posición: arrastrando con en ratón Eliminación: con la tecla “Canc”

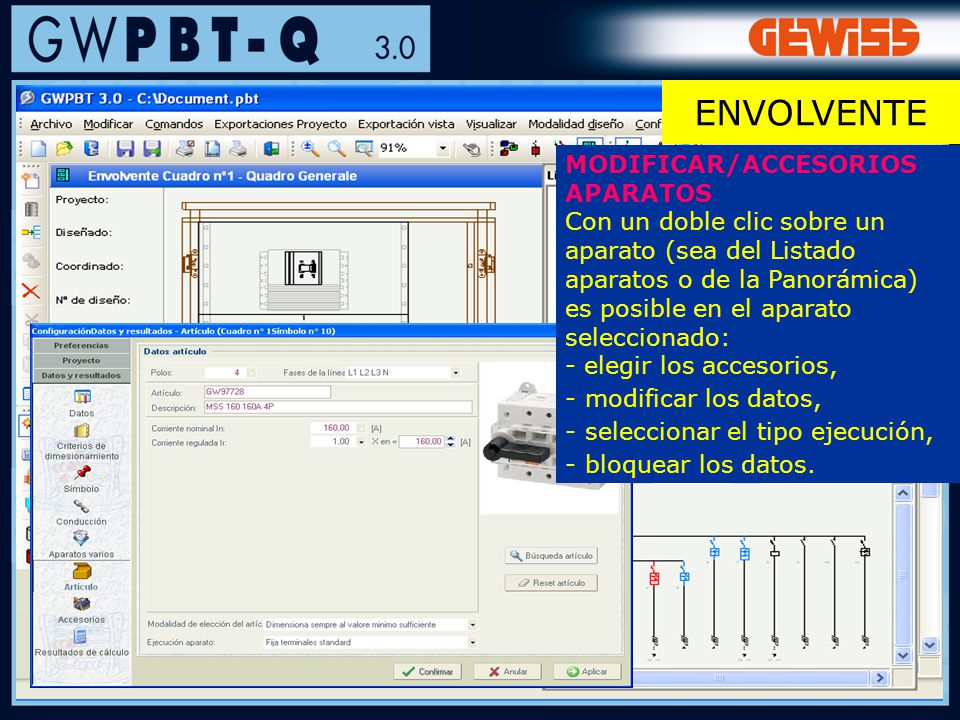

93 ENVOLVENTE MODIFICAR/ACCESORIOS APARATOS
Con un doble clic sobre un aparato (sea del Listado aparatos o de la Panorámica) es posible en el aparato seleccionado: - elegir los accesorios, modificar los datos, seleccionar el tipo ejecución, bloquear los datos.

94 ENVOLVENTE ACCESORIOS PANELES
Con un doble clic sobre un panel, es posible incluir los accesorios para el panel. En el caso de accesorios con imagen (por ejemplo los repartidores) la imagen aparecerá en el listado de aparatos y podrá ser incluida en el panel arrastrándola desde la ventana “Listado Aparatos”

95 ENVOLVENTE ACCESORIOS ENVOLVENTE
Con un doble clic sobre una envolvente es posible para la envolvente seleccionada: modificar los elementos estructurales (puerta, paneles, etc.) >>>

96 ENVOLVENTE ACCESORIOS ENVOLVENTE ... Incluir los accesorios genéricos
>>>

97 ENVOLVENTE ACCESORIOS ENVOLVENTE ... - Incluir un sistema de barras

98 ENVOLVENTE ARMARIOS EN BATERIA Asociando varios armarios, es posible:
- Cambiar de posición cada armario, mover uno o (con la tecla “Shift”) más paneles de un armario a otro, Mover uno o (con el tecla “Shift”) más aparatos de un panel a otro de otro armario.

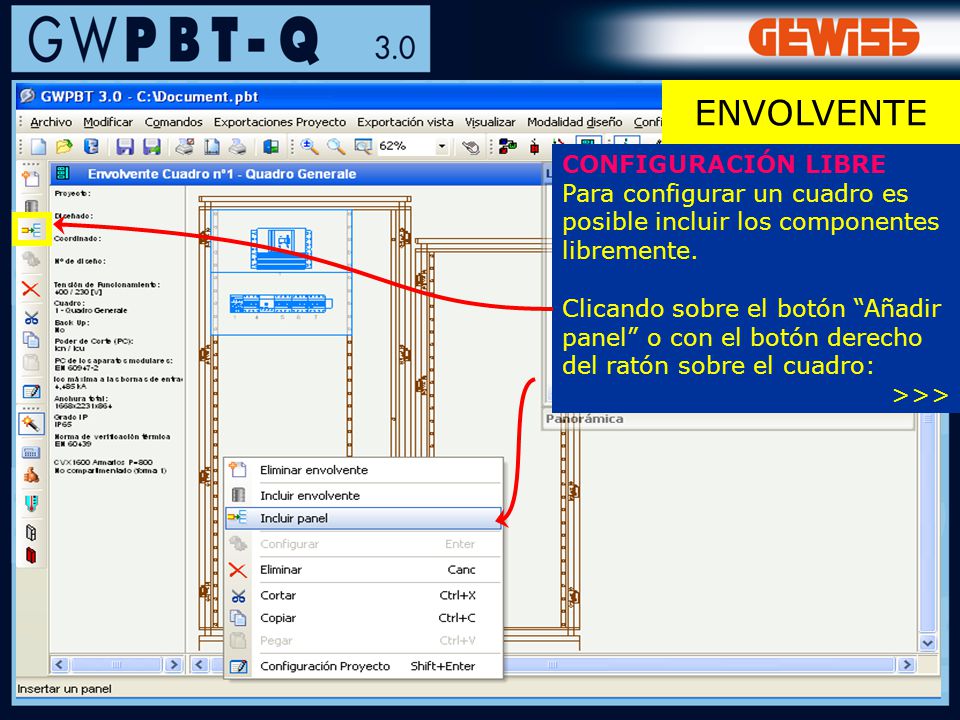

99 ENVOLVENTE CONFIGURACIÓN LIBRE
Para configurar un cuadro es posible incluir los componentes libremente. Clicando sobre el botón “Añadir panel” o con el botón derecho del ratón sobre el cuadro: >>>

100 ENVOLVENTE CONFIGURACIÓN LIBRE ...
es posible seleccionar el panel deseado. El uso de filtros ayudan en la elección del panel

101 ENVOLVENTE FIJAR/MODIFICAR COLORES De la vista de la envolvente,
- clicando sobre el botón “Configuración proyecto” o - por el menú “Configuración” es posible fijar o modificar varios colores

102 ENVOLVENTE COMANDOS VARIOS - Transparencia paneles
- Módulos totales aparatos modulares - Espacio ocupado por la bornas

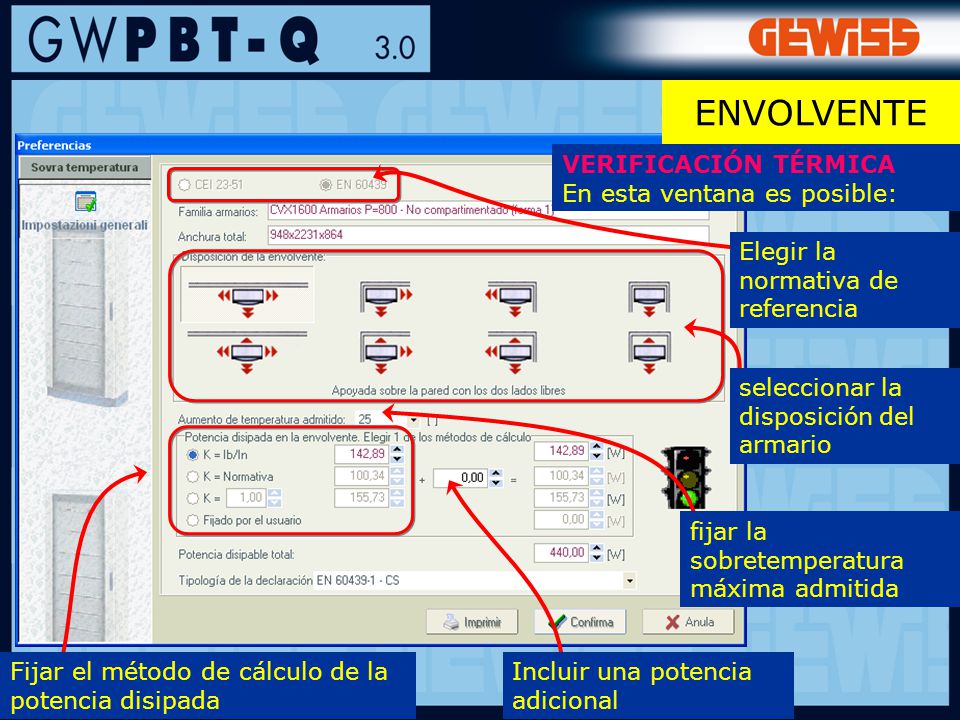

103 ENVOLVENTE VERIFICACIÓN TÉRMICA
Para efectuar la verificación térmica es suficiente clicar sobre el icono “Verificar la sobretemperatura”: el programa señala si el cuadro no está completo, después de que la verificación pueda ser efectuada

104 ENVOLVENTE VERIFICACIÓN TÉRMICA En esta ventana es posible:
Elegir la normativa de referencia seleccionar la disposición del armario fijar la sobretemperatura máxima admitida Fijar el método de cálculo de la potencia disipada Incluir una potencia adicional

105 ENVOLVENTE VERIFICACIÓN TÉRMICA Además es posible imprimir:
- la relación de verificación térmica - Los documentos de proyecto - Los documentos para la declaración de conformidad del cuadro, eligiendo la tipología

106 IMPRIMIR Y EXPORTAR IMPRIMIR
Una vez finalizado el proyecto, el usuario puede proceder a la fase de impresión. La impresión siempre es de dos tipos: - Imprimir gráficos - Imprimir textos Para imprimir clicar sobre el icono en la barra de herramientas superior o bien sobre el comando “Imprimir” del menú “Archivo” >>>

107 IMPRIMIR Y EXPORTAR IMPRIMIR …
En todas las ventanas de selección de impresión, es posible: - seleccionar los objetos que se desea imprimir - fijar la fecha (que aparecerá sobre la documentación impresa) - fijar el número de página de partida (los números de página vendrán visualizados sobre la documentación impresa) - fijar y configurar la impresora - fijar el folio de impresión

108 IMPRIMIR Y EXPORTAR IMPRIMIR
En modalidad de visualización del esquema eléctrico, los documentos a imprimir disponibles son los siguientes:

109 IMPRIMIR Y EXPORTAR IMPRIMIR
en la modalidad de visualización de la envolvente, las impresiones disponibles son las siguientes:

110 IMPRIMIR Y EXPORTAR IMPRIMIR
En modalidad de visualización del esquema de bloques, los documentos a imprimir disponibles son los siguientes:

111 IMPRIMIR Y EXPORTAR IMPRIMIR
En modalidad de visualización de las curvas características, los documentos a imprimir disponibles son los siguientes:

112 IMPRIMIR Y EXPORTAR IMPRIMIR
Una vez confirmada la impresión, esta vendrá generada automáticamente por el programa el cual procede a visualizar todos los objetos a imprimir en la ventana de Vista previa

113 IMPRIMIR Y EXPORTAR IMPRIMIR menú de Comandos Zoom vista previa
Zoom de impresión Una página Exportar xls Última página Exportar rtf Página siguiente Exportar txt Página anterior Exportar html Primera página Exportar pdf Imprimir Exportar dxf Configurar página Cierra vista previa

114 IMPRIMIR Y EXPORTAR EXPORTACIONES LISTADO MATERIAL
Clicando sobre el icono de la barra de herramientas superior, es posible exportar el listado de materiales de la instalación completa en varios formatos. El formato iem permite guardar un listado de material compatible con el software de valoraciones y cómputo métrico GWPrice. De este modo, una vez abierto el GWPrice, será posible importar el listado de materiales guardado y tener inmediatamente a disposición un listado completo de todos los productos (códigos, descripción, cantidad, precio de tarifa etc)

115 VALORACIÓN INCLUIR / MODIFICAR APARATO
Para incluir libremente los aparatos y proceder directamente a la configuración de la envolvente hay disponible dos comandos: - incluir un aparato - modificar los datos de un aparato ya incluido

116 VALORACIÓN INCLUIR APARATO
Para incluir un aparato es posible fijar libremente los datos en los filtros, - clicando sobre Buscar artículos o - Por la tecla Enter se obtienen los correspondientes códigos de artículos

117 VALORACIÓN INCLUIR APARATO
Es posible incluir simultáneamente un cierto número de aparatos todos iguales a través de la Cantidad. Para incluir el aparato o los aparatos es suficiente clicar sobre el icono Insertar, se puede continuar en la selección de los aparatos sucesivos (permaneciendo en la misma pantalla).

118 VALORACIÓN LISTADO E IMPRIMIR APARATOS INCLUIDOS
Para visualizar el listado de los aparatos incluidos es suficiente clicar sobre el icono Listado material cuadro: Clicando con el botón derecho del ratón sobre la tabla es posible imprimir el listado >>>

119 VALORACIÓN LISTADO E IMPRIMIR APARATOS INCLUIDOS
Además de imprimir es posible exportar el listado de los aparatos incluidos:

120 VALORACIÓN DESDE LISTADO APARATOS A ESTRUCTURA RED A ENVOLVENTE
Cerrando la ventana del listado aparatos, se pasa a la visualización de la estructura de la red, donde es posible (eventualmente) mover los aparatos para estructurar la red. A este punto, se puede pasar directamente a la configuración de la envolvente, clicando sobre el comando visto anteriormente...

121 VALORACION OFERTA En la ventana de la envolvente se puede, configurar la envolvente, teniendo bajo control directo, la estructura de la red como el listado de los aparatos. A la finalización del proyecto se puede proceder a la elaboración de la oferta económica de los materiales.
