Materia Condensada. Sistemas Complejos

Presentación del tema: "Materia Condensada. Sistemas Complejos"— Transcripción de la presentación:

1 Materia Condensada. Sistemas Complejos
Problemas 1 - 3 1

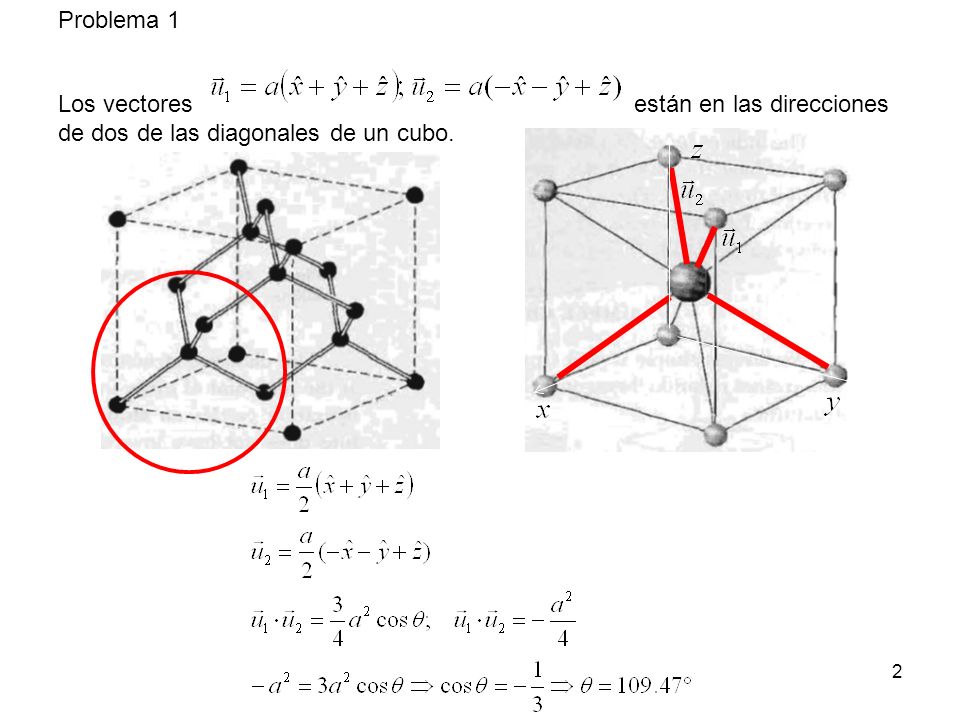

2 Problema 1 Los vectores están en las direcciones de dos de las diagonales de un cubo.

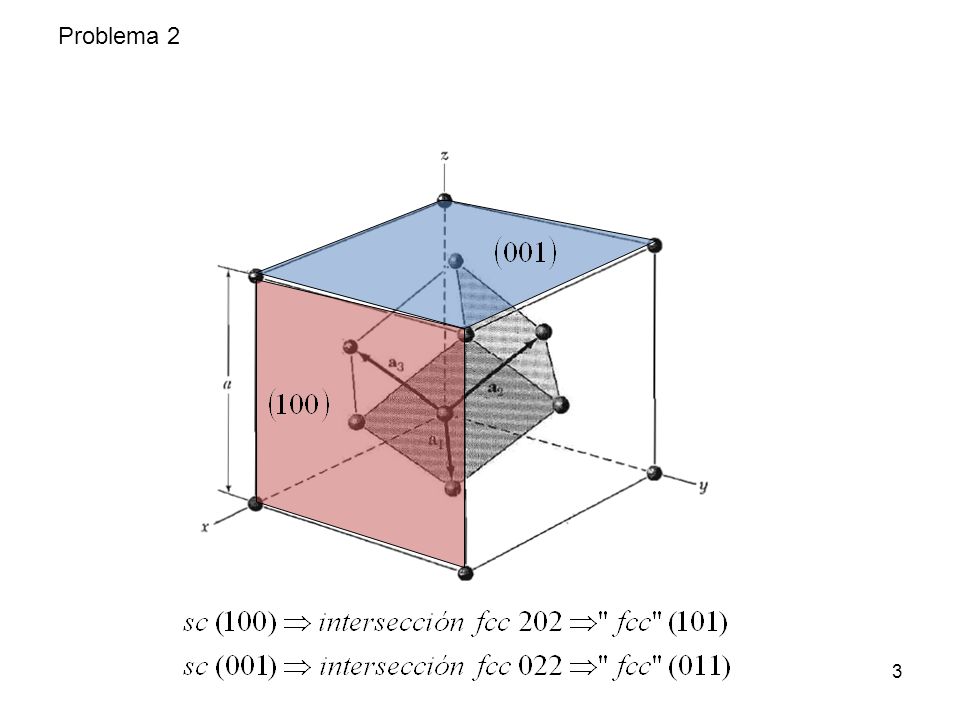

3 Problema 2

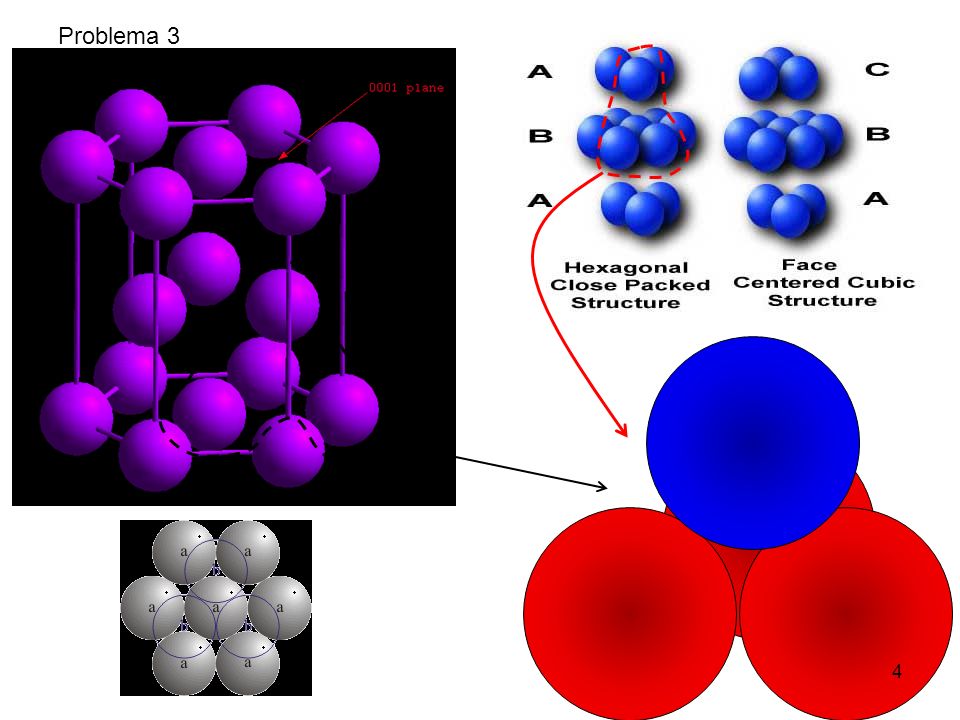

4 Problema 3

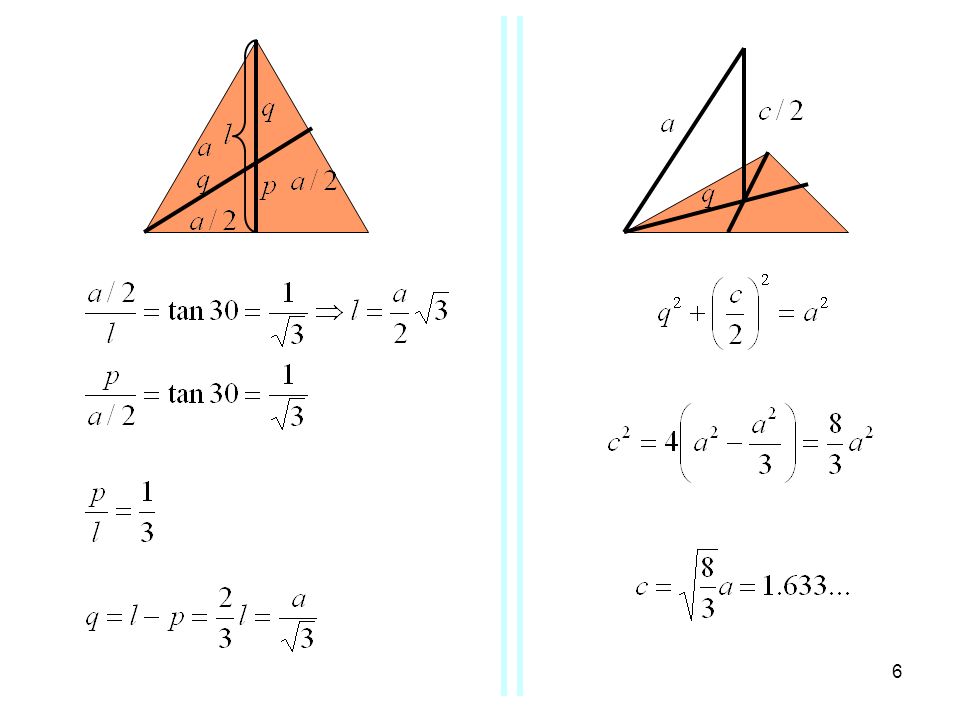

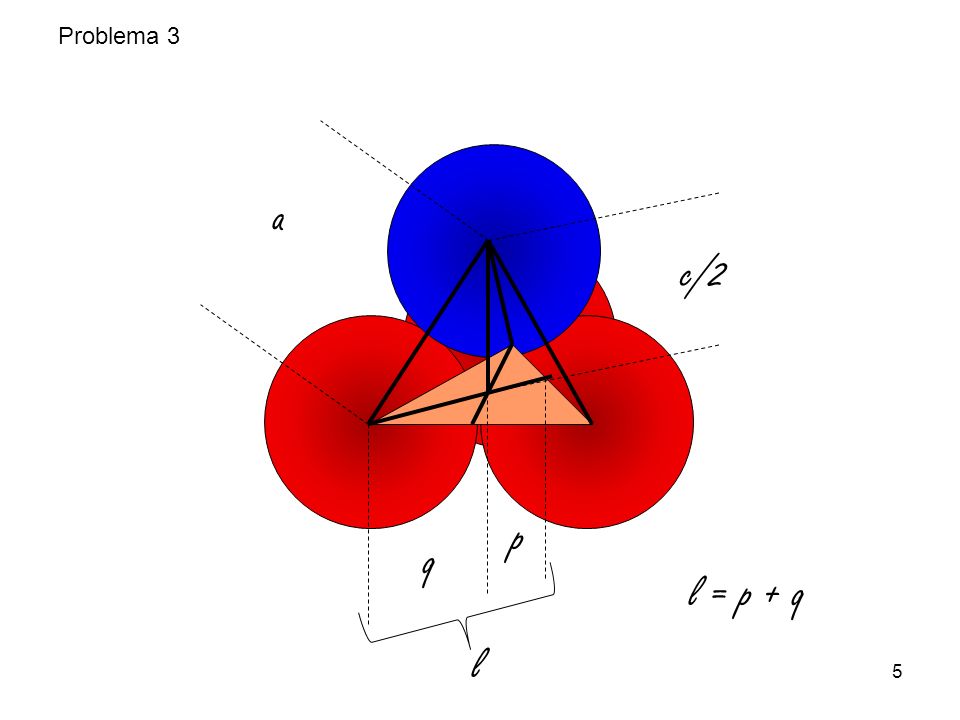

5 Problema 3 l c/2 a p q l = p + q

6

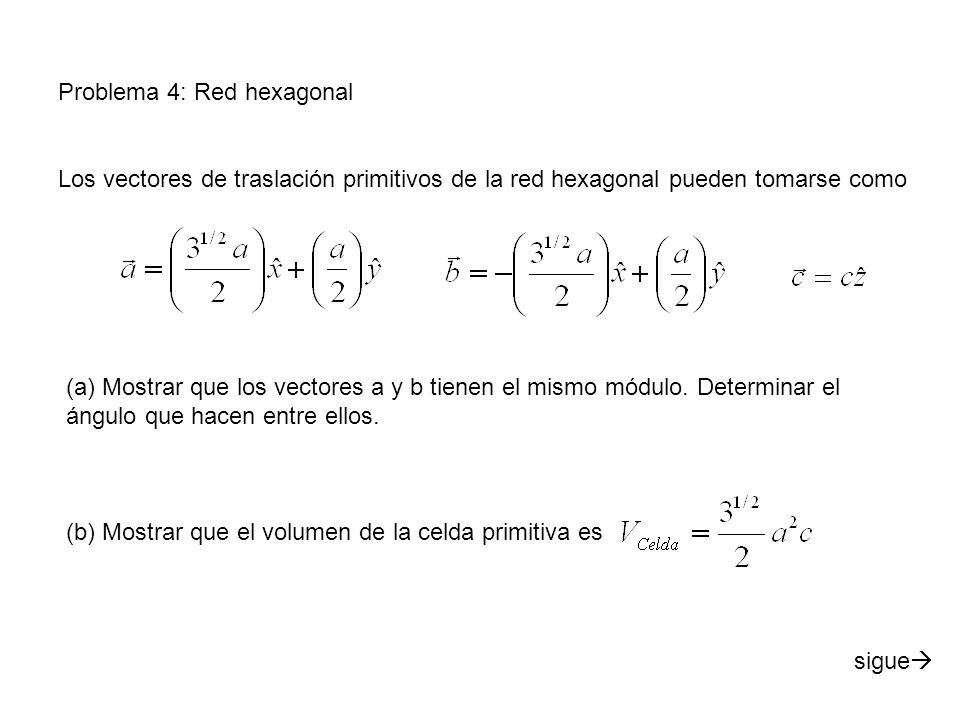

7 Problema 4: Red hexagonal
Los vectores de traslación primitivos de la red hexagonal pueden tomarse como (a) Mostrar que los vectores a y b tienen el mismo módulo. Determinar el ángulo que hacen entre ellos. (b) Mostrar que el volumen de la celda primitiva es sigue

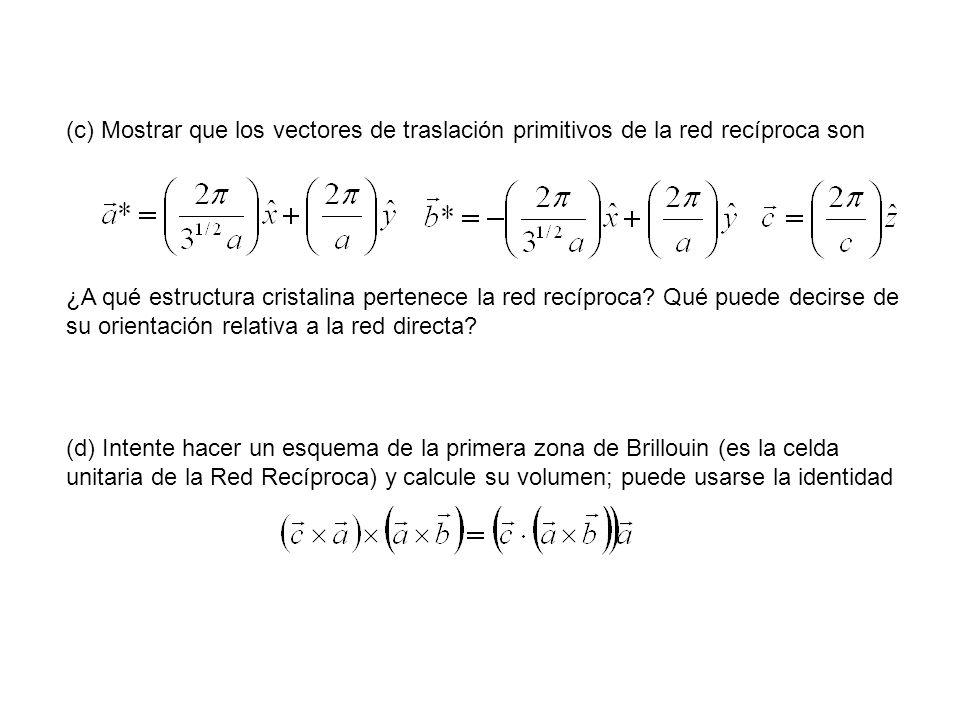

8 (c) Mostrar que los vectores de traslación primitivos de la red recíproca son
¿A qué estructura cristalina pertenece la red recíproca? Qué puede decirse de su orientación relativa a la red directa? (d) Intente hacer un esquema de la primera zona de Brillouin (es la celda unitaria de la Red Recíproca) y calcule su volumen; puede usarse la identidad

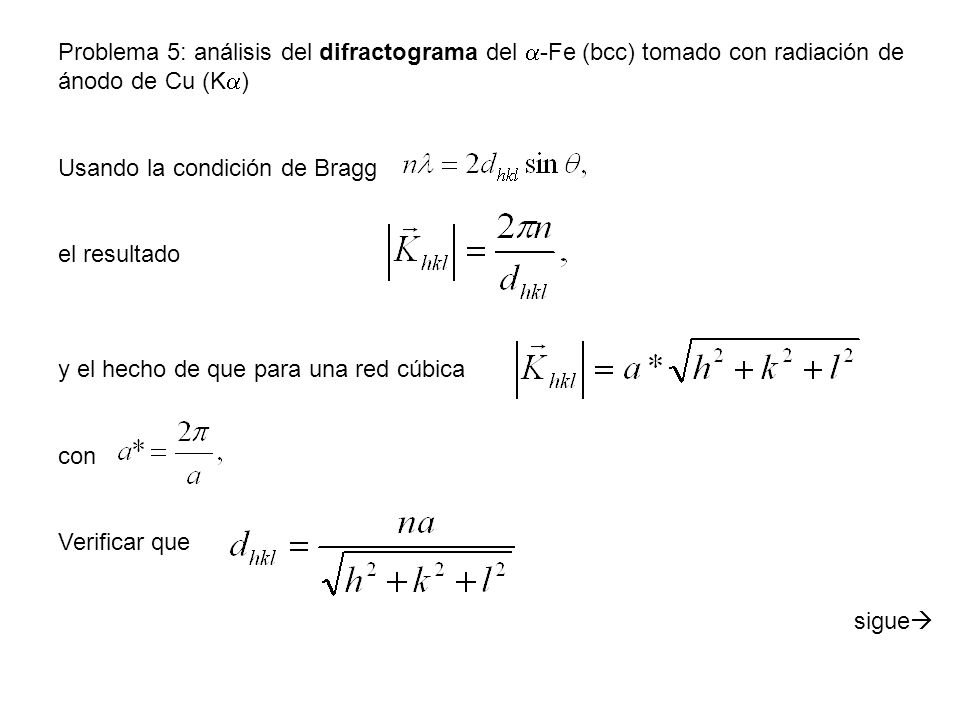

9 Problema 5: análisis del difractograma del -Fe (bcc) tomado con radiación de ánodo de Cu (K)
Usando la condición de Bragg el resultado y el hecho de que para una red cúbica con Verificar que sigue

10 A partir del siguiente difractograma determinar el parámetro de red (a) de la celda cúbica bcc del Fe.

11 Materia Condensada. Sistemas Complejos
Clase 3

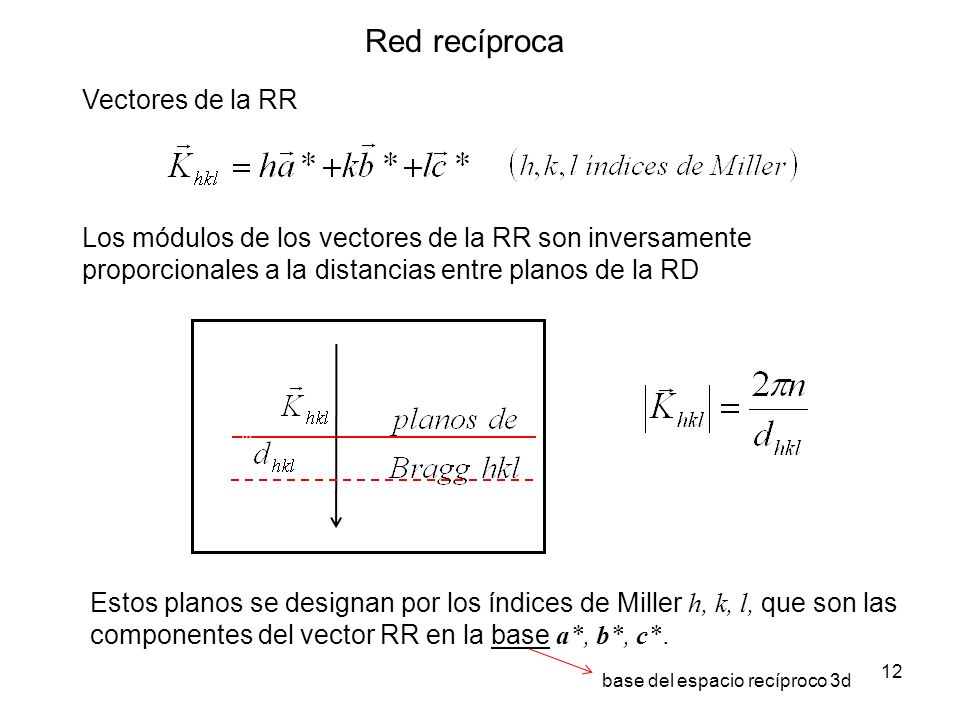

12 Red recíproca Vectores de la RR
Los módulos de los vectores de la RR son inversamente proporcionales a la distancias entre planos de la RD Estos planos se designan por los índices de Miller h, k, l, que son las componentes del vector RR en la base a*, b*, c*. base del espacio recíproco 3d

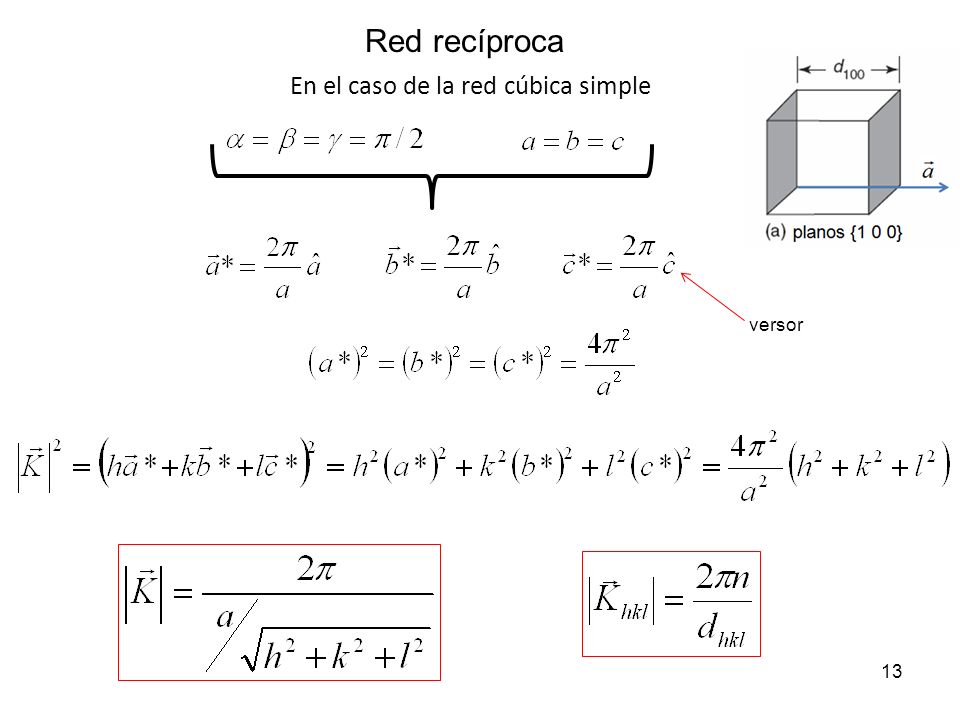

13 Red recíproca En el caso de la red cúbica simple versor

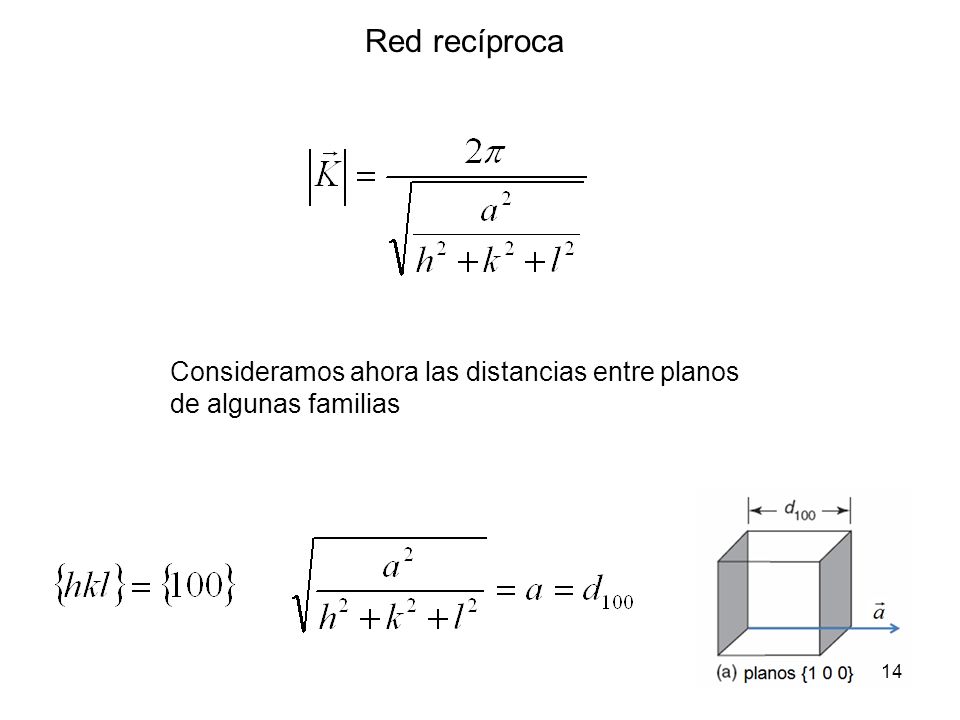

14 Red recíproca Consideramos ahora las distancias entre planos de algunas familias

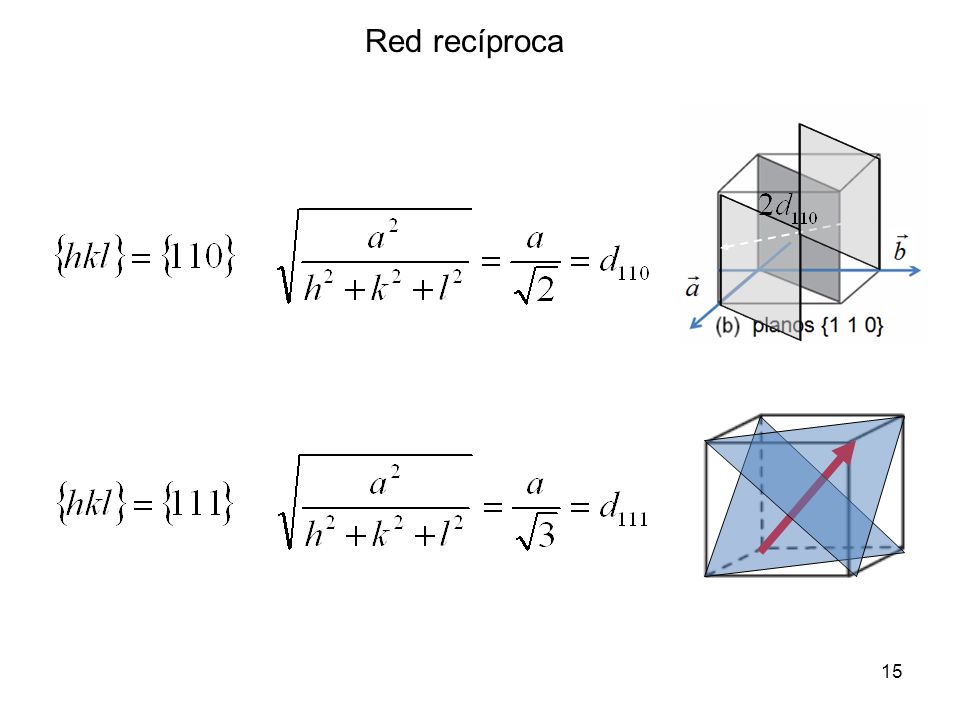

15 Red recíproca

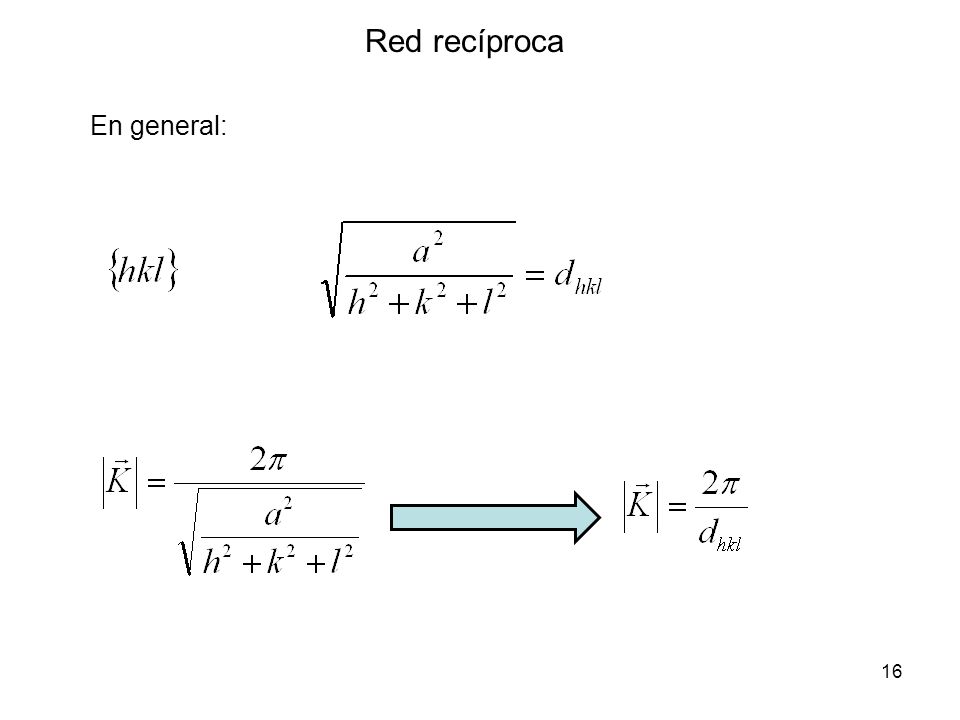

16 Red recíproca En general:

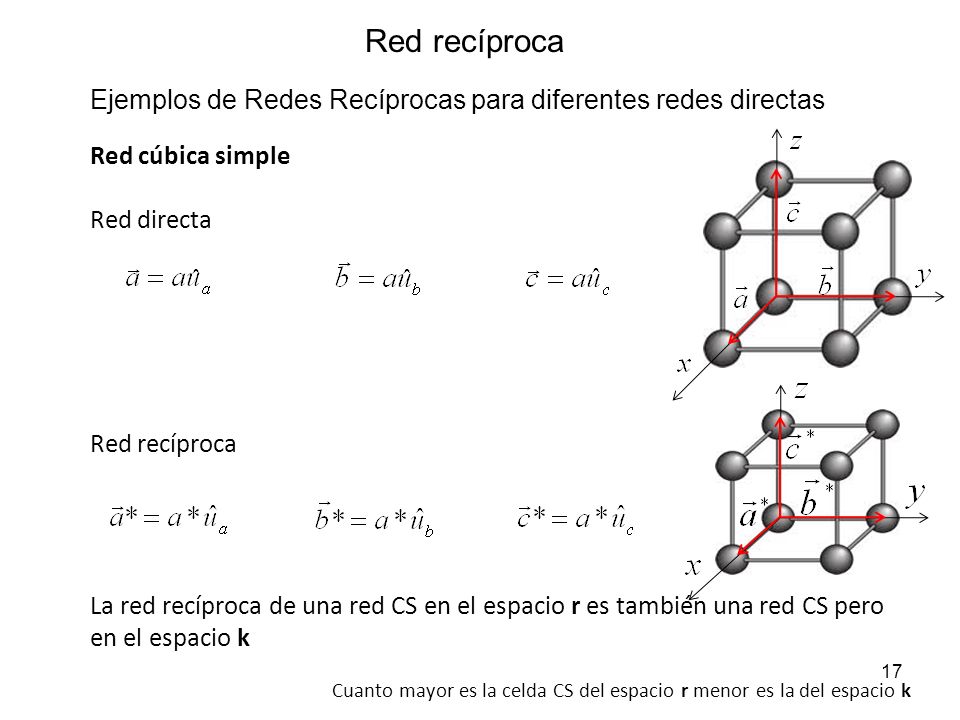

17 Red recíproca Ejemplos de Redes Recíprocas para diferentes redes directas Red cúbica simple Red directa Red recíproca La red recíproca de una red CS en el espacio r es también una red CS pero en el espacio k Cuanto mayor es la celda CS del espacio r menor es la del espacio k

18 Red recíproca Red cúbica centrada en el cuerpo Red directa
celda primitiva Vectores de una celda primitiva para la red bcc

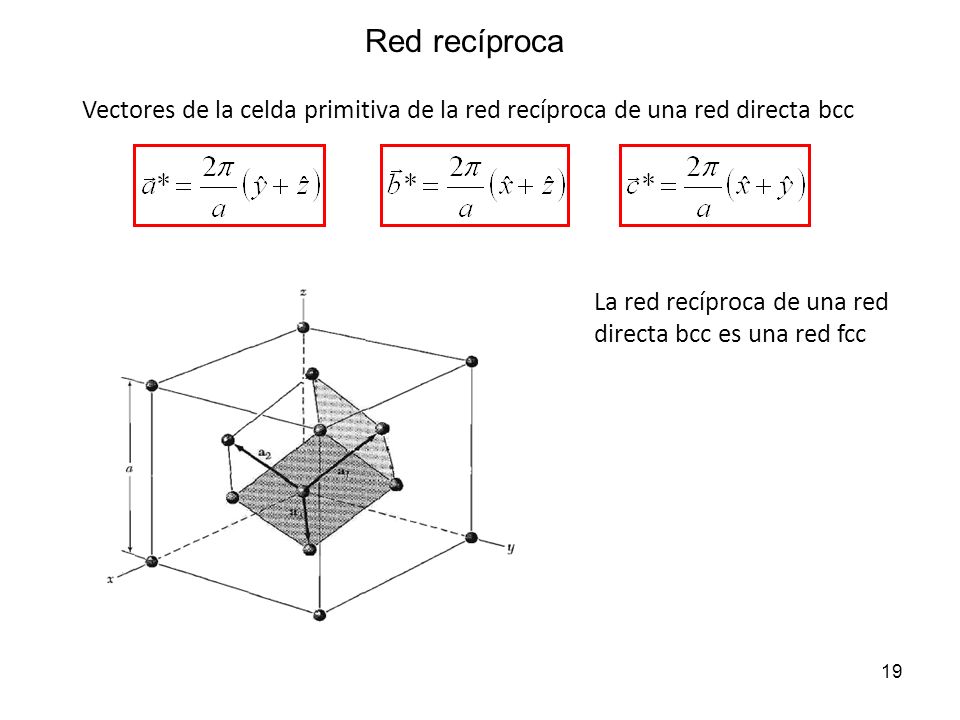

19 Red recíproca Vectores de la celda primitiva de la red recíproca de una red directa bcc La red recíproca de una red directa bcc es una red fcc

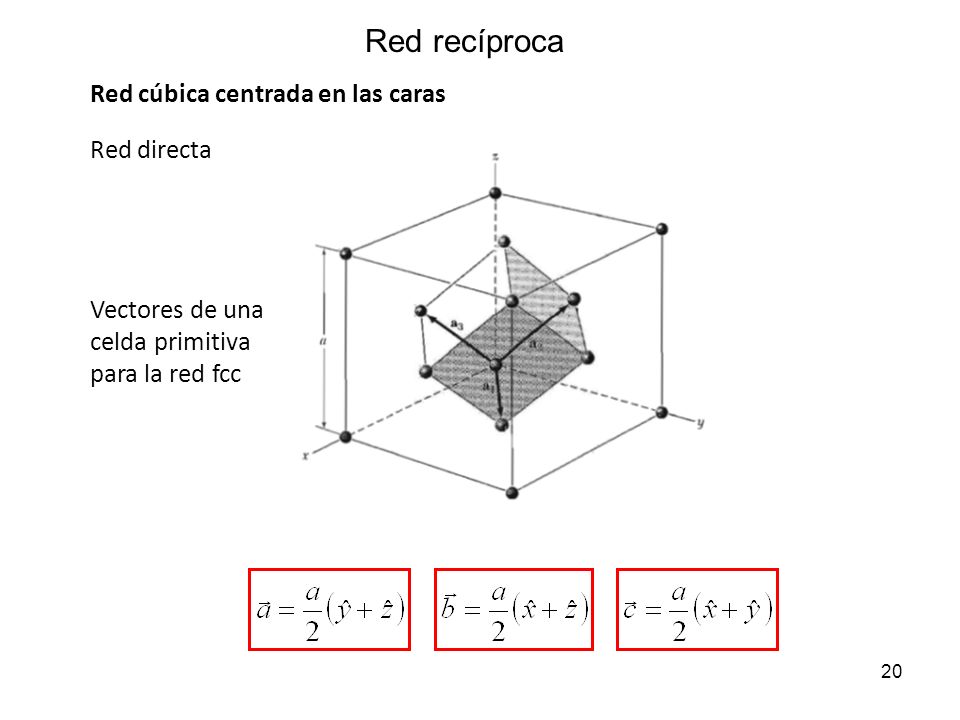

20 Red recíproca Red cúbica centrada en las caras Red directa
Vectores de una celda primitiva para la red fcc

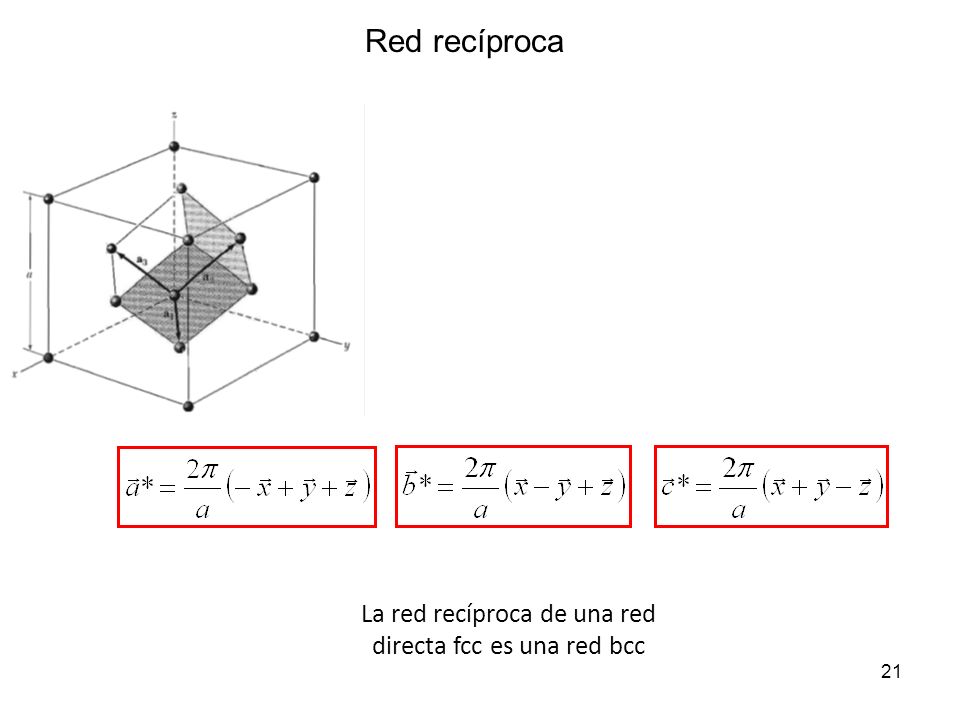

21 La red recíproca de una red directa fcc es una red bcc

22 Análisis de Fourier La periodicidad de la red
implica que la densidad electrónica es una función periódica de r con períodos a, b y c en las tres direcciones cristalinas principales. Tal periodicidad brinda una situación ideal para el análisis de Fourier.

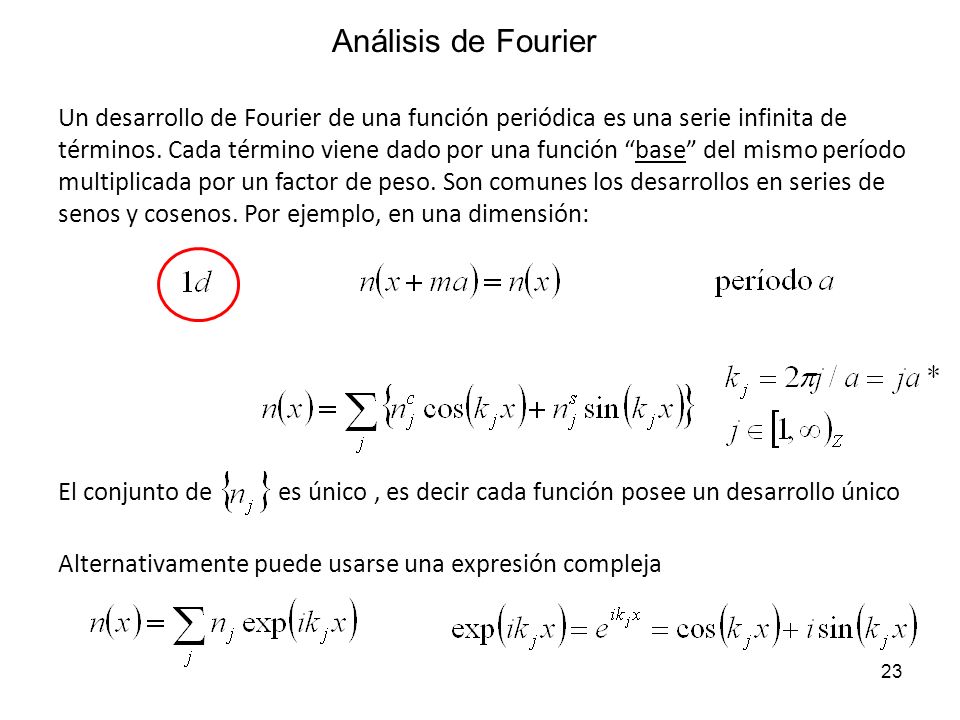

23 Análisis de Fourier Un desarrollo de Fourier de una función periódica es una serie infinita de términos. Cada término viene dado por una función “base” del mismo período multiplicada por un factor de peso. Son comunes los desarrollos en series de senos y cosenos. Por ejemplo, en una dimensión: El conjunto de es único , es decir cada función posee un desarrollo único Alternativamente puede usarse una expresión compleja

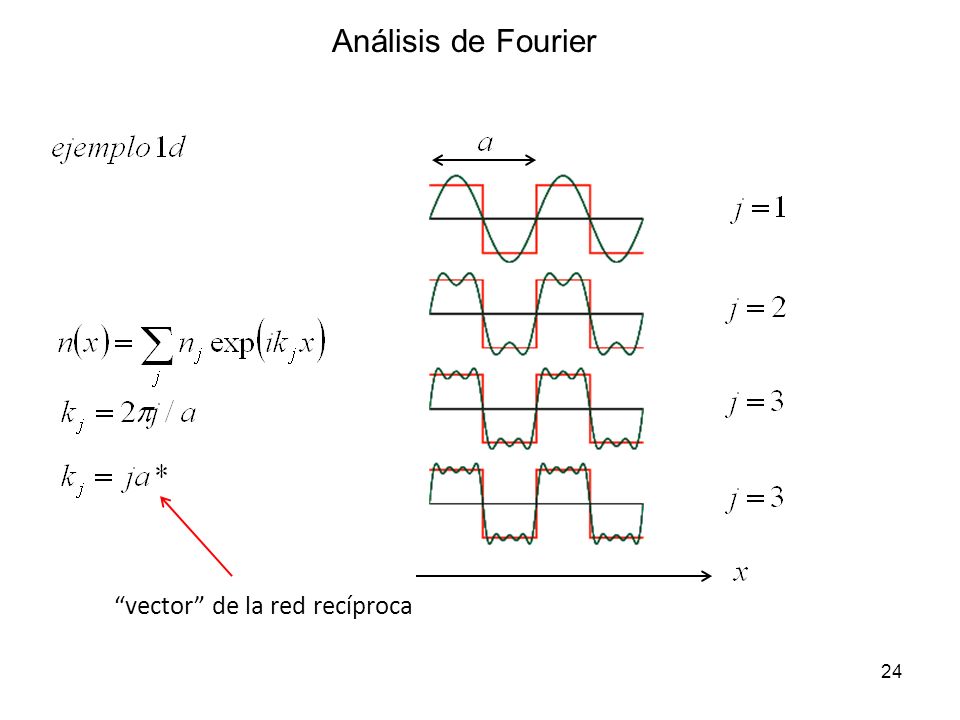

24 Análisis de Fourier “vector” de la red recíproca

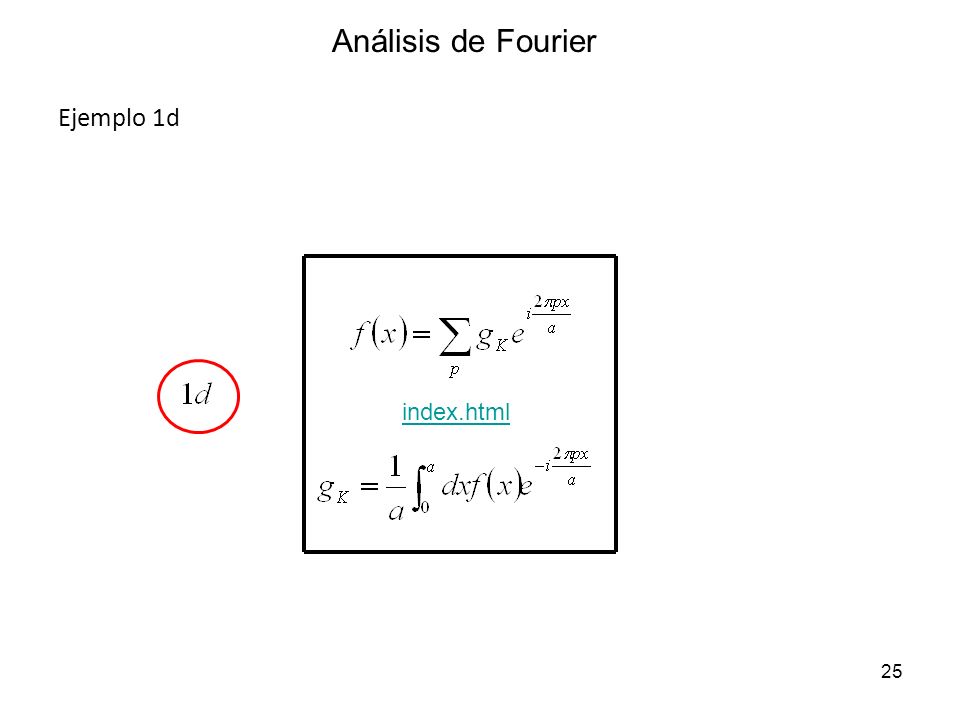

25 Análisis de Fourier Ejemplo 1d index.html

26 Desarrollo en serie de Fourier (3d)

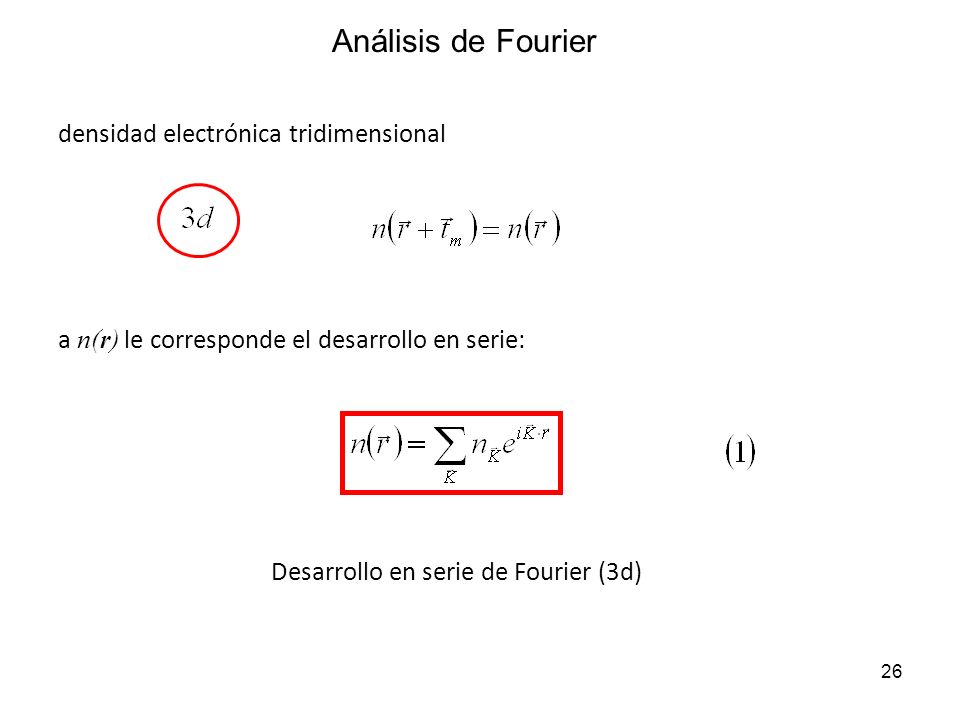

Análisis de Fourier densidad electrónica tridimensional a n(r) le corresponde el desarrollo en serie: Desarrollo en serie de Fourier (3d)

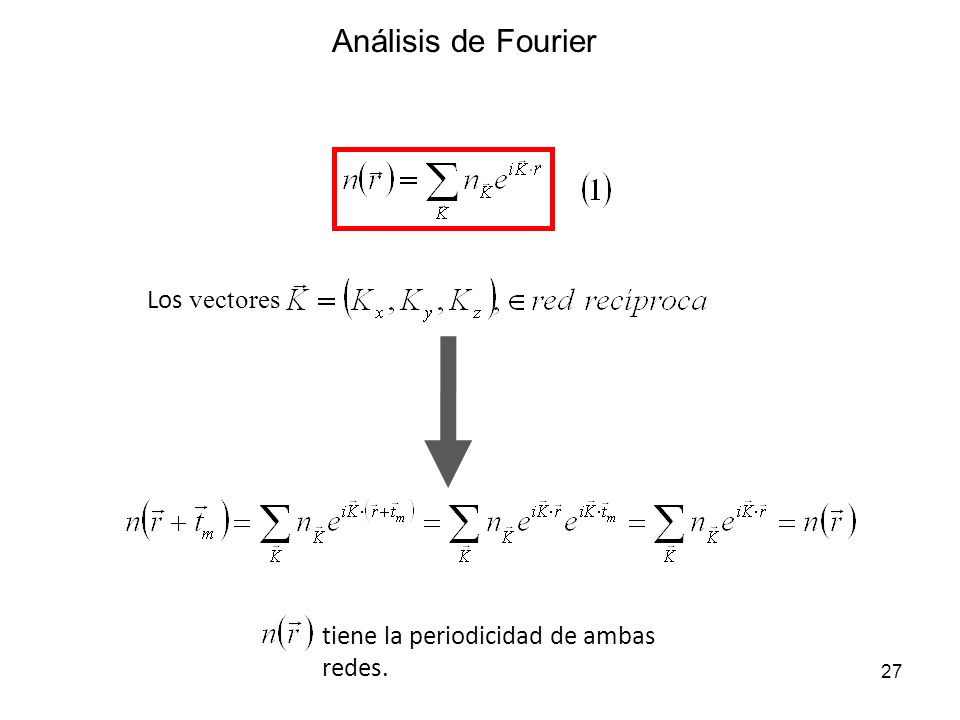

27 Análisis de Fourier Los vectores tiene la periodicidad de ambas redes.

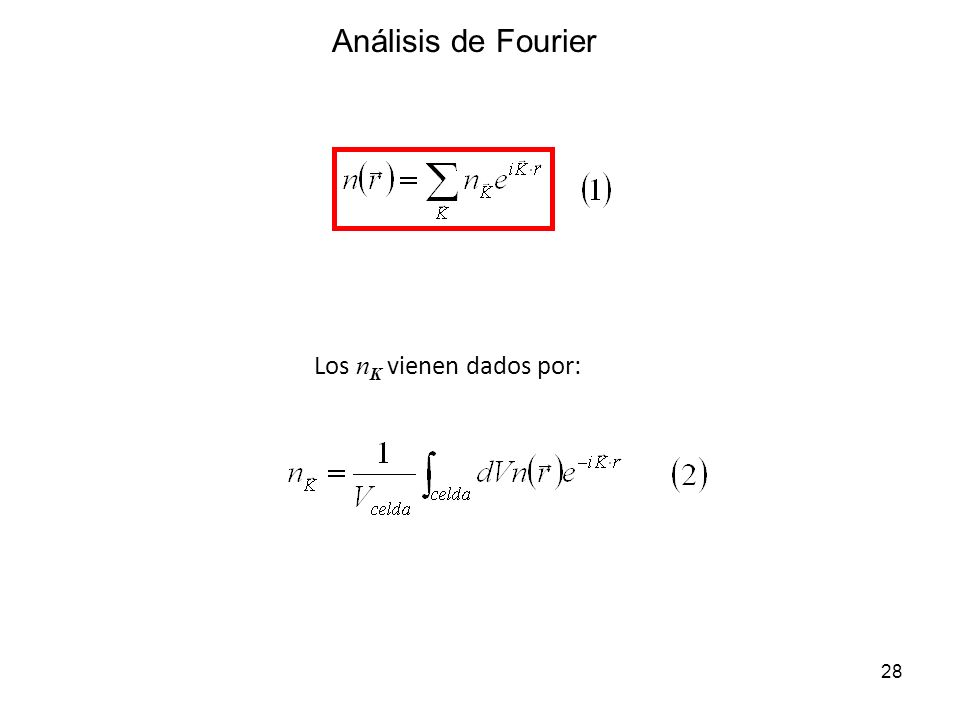

28 Análisis de Fourier Los nK vienen dados por:

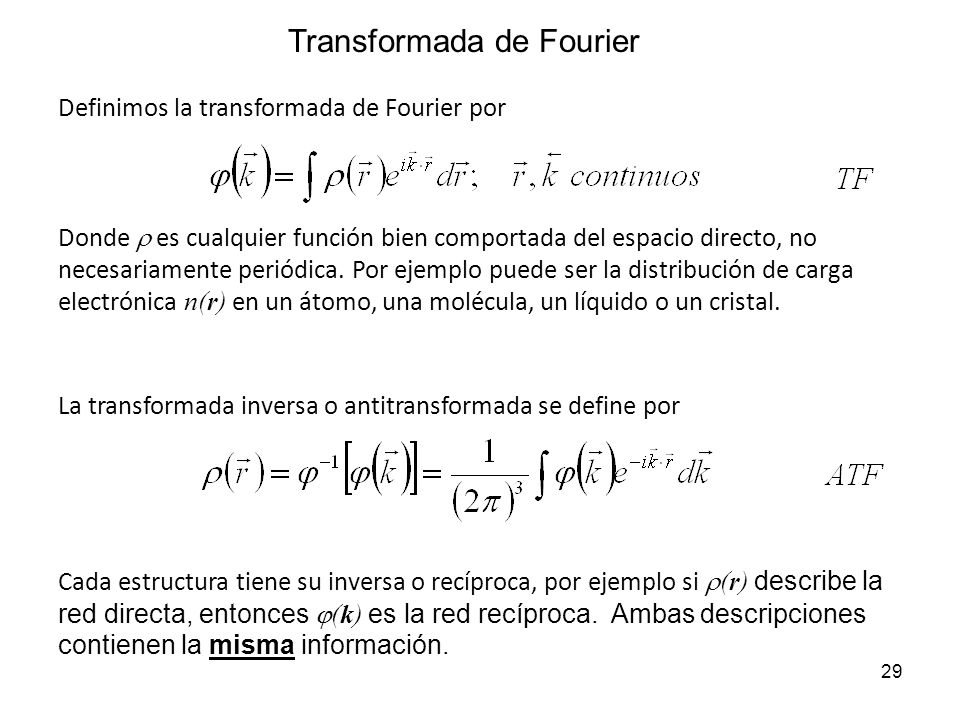

29 Transformada de Fourier
Definimos la transformada de Fourier por Donde  es cualquier función bien comportada del espacio directo, no necesariamente periódica. Por ejemplo puede ser la distribución de carga electrónica n(r) en un átomo, una molécula, un líquido o un cristal. La transformada inversa o antitransformada se define por Cada estructura tiene su inversa o recíproca, por ejemplo si (r) describe la red directa, entonces (k) es la red recíproca. Ambas descripciones contienen la misma información.

30 Transformada de Fourier
generalizando Para una red directa 3d Se tiene una TF Que corresponde a una red recíproca 3d Condiciones equivalentes Con ó

31 Fin Clase

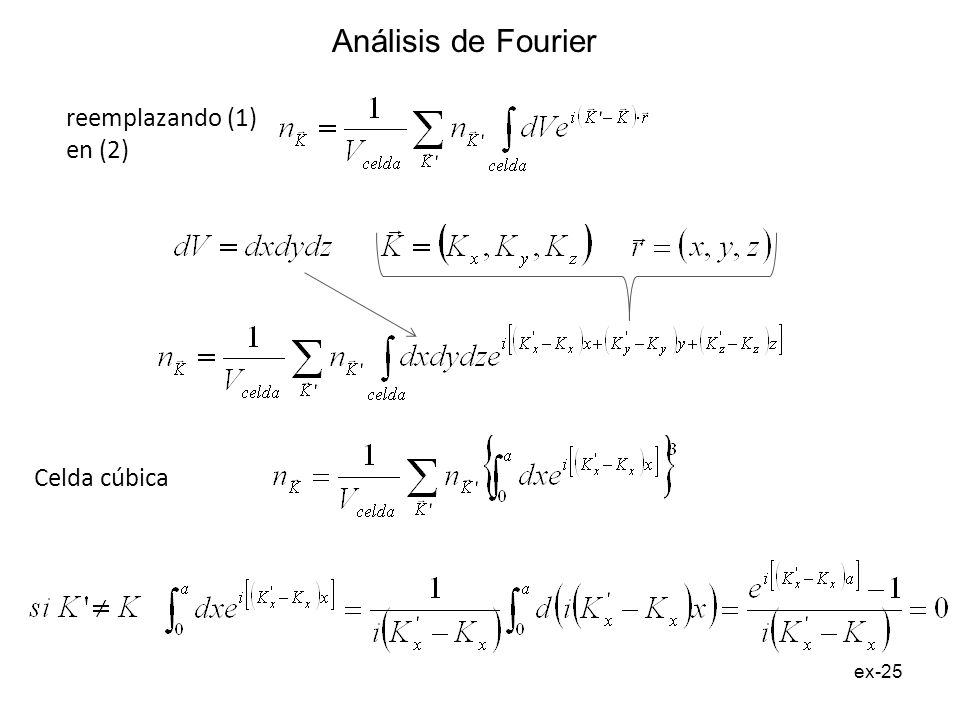

32 Análisis de Fourier reemplazando (1) en (2) Celda cúbica

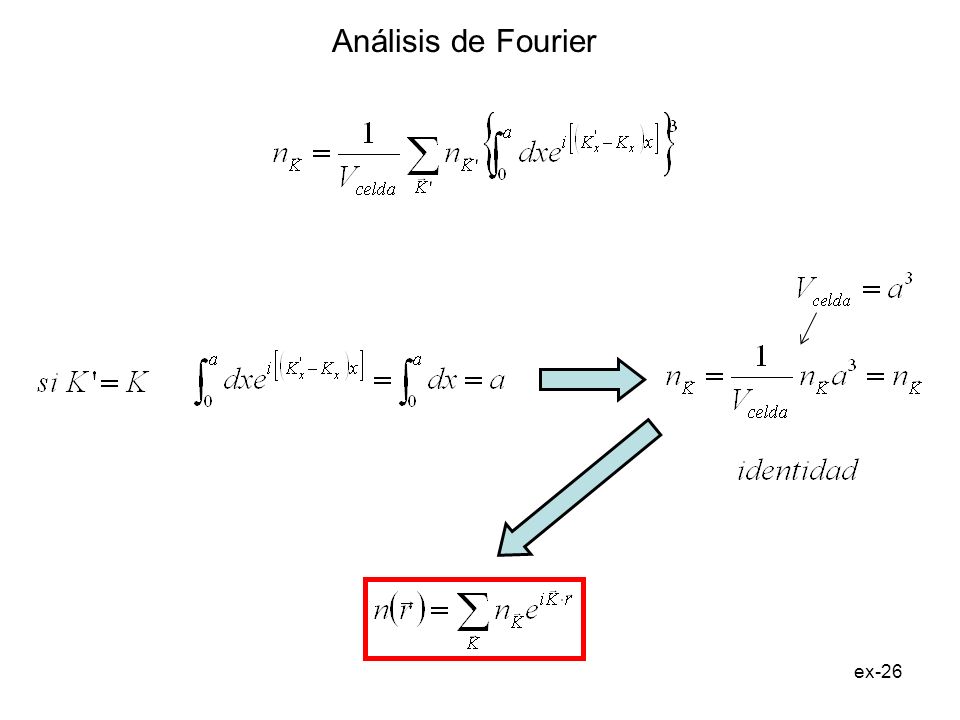

33 Análisis de Fourier

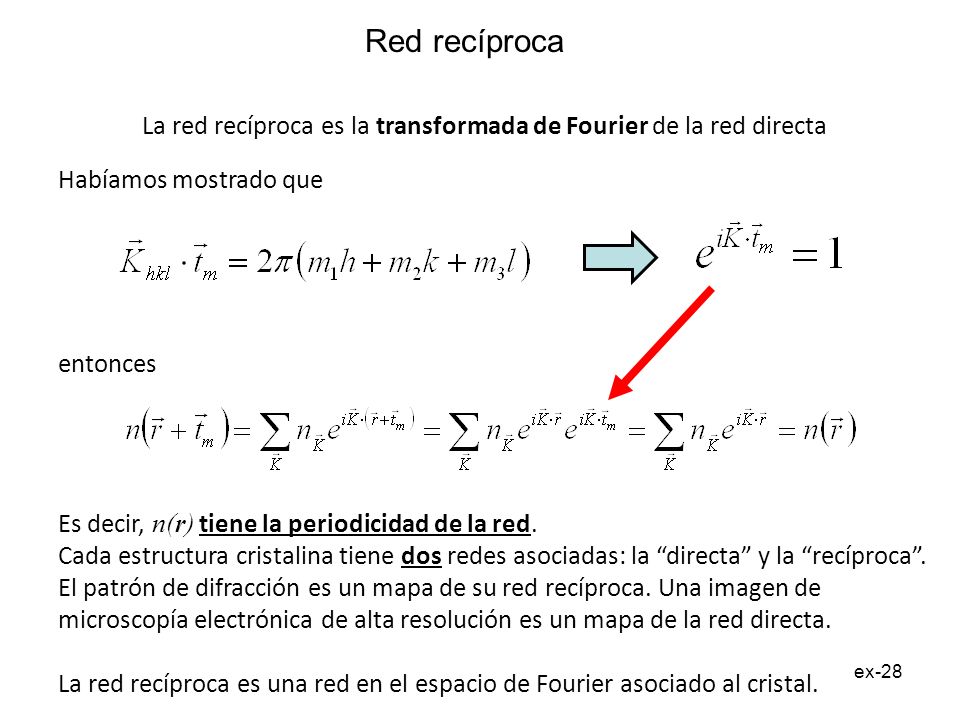

34 La red recíproca es la transformada de Fourier de la red directa
Habíamos mostrado que entonces Es decir, n(r) tiene la periodicidad de la red. Cada estructura cristalina tiene dos redes asociadas: la “directa” y la “recíproca”. El patrón de difracción es un mapa de su red recíproca. Una imagen de microscopía electrónica de alta resolución es un mapa de la red directa. La red recíproca es una red en el espacio de Fourier asociado al cristal.

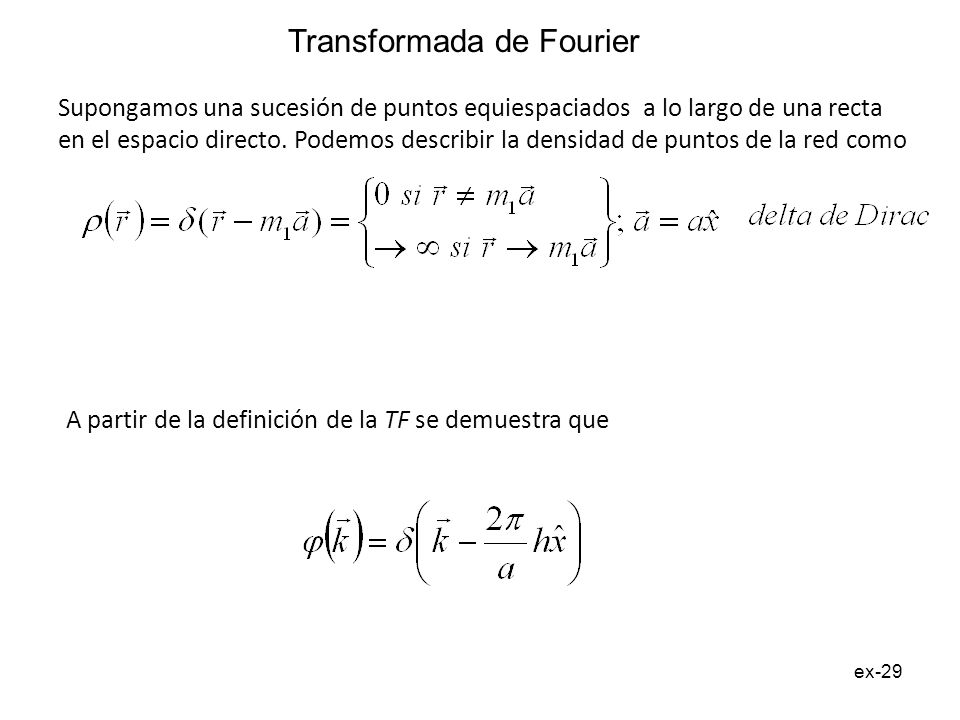

35 Transformada de Fourier
Supongamos una sucesión de puntos equiespaciados a lo largo de una recta en el espacio directo. Podemos describir la densidad de puntos de la red como A partir de la definición de la TF se demuestra que

36 Transformada de Fourier
Por lo tanto Esta función corresponde a un conjunto de planos perpendiculares al eje x equiespaciados en 2/a. Red directa Red recíproca
