SISTEMAS DE DISTRIBUCION MULTIPUNTO LMDS, MMDS

Presentación del tema: "SISTEMAS DE DISTRIBUCION MULTIPUNTO LMDS, MMDS"— Transcripción de la presentación:

1 SISTEMAS DE DISTRIBUCION MULTIPUNTO LMDS, MMDS
ESTUDIANTES: ELTON CASTRO HINOJOSA EVER GONZALES CORNEJO ALBERTO GUTIERREZ VELARDE RODRIGO TICONA CALLIZAYA

2 LMDS (Servicio de Distribución Local Multipunto)
Es un sistema de comunicación bidireccional de punto a multipunto que utiliza ondas radioeléctricas en  altas frecuencias, en torno a 28 ó 40 GHz. Dado el ancho de banda disponible, el LMDS puede ser el soporte de una gran variedad de servicios simultáneos: televisión multicanal (difusión, vídeo en demanda), telefonía, datos o servicios interactivos multimedia (teleducación, telemedicina, acceso a Internet  banda ancha, etc.).

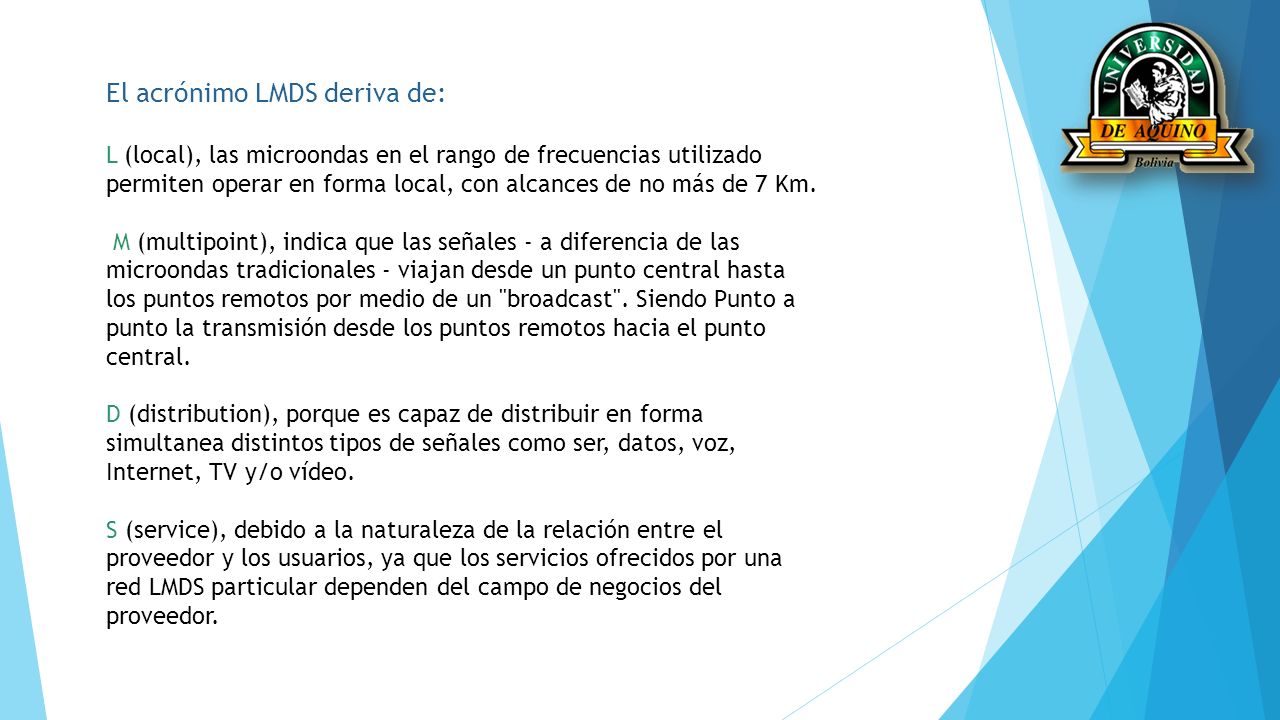

3 El acrónimo LMDS deriva de:
L (local), las microondas en el rango de frecuencias utilizado permiten operar en forma local, con alcances de no más de 7 Km.  M (multipoint), indica que las señales - a diferencia de las microondas tradicionales - viajan desde un punto central hasta los puntos remotos por medio de un "broadcast". Siendo Punto a punto la transmisión desde los puntos remotos hacia el punto central. D (distribution), porque es capaz de distribuir en forma simultanea distintos tipos de señales como ser, datos, voz, Internet, TV y/o vídeo. S (service), debido a la naturaleza de la relación entre el proveedor y los usuarios, ya que los servicios ofrecidos por una red LMDS particular dependen del campo de negocios del proveedor.

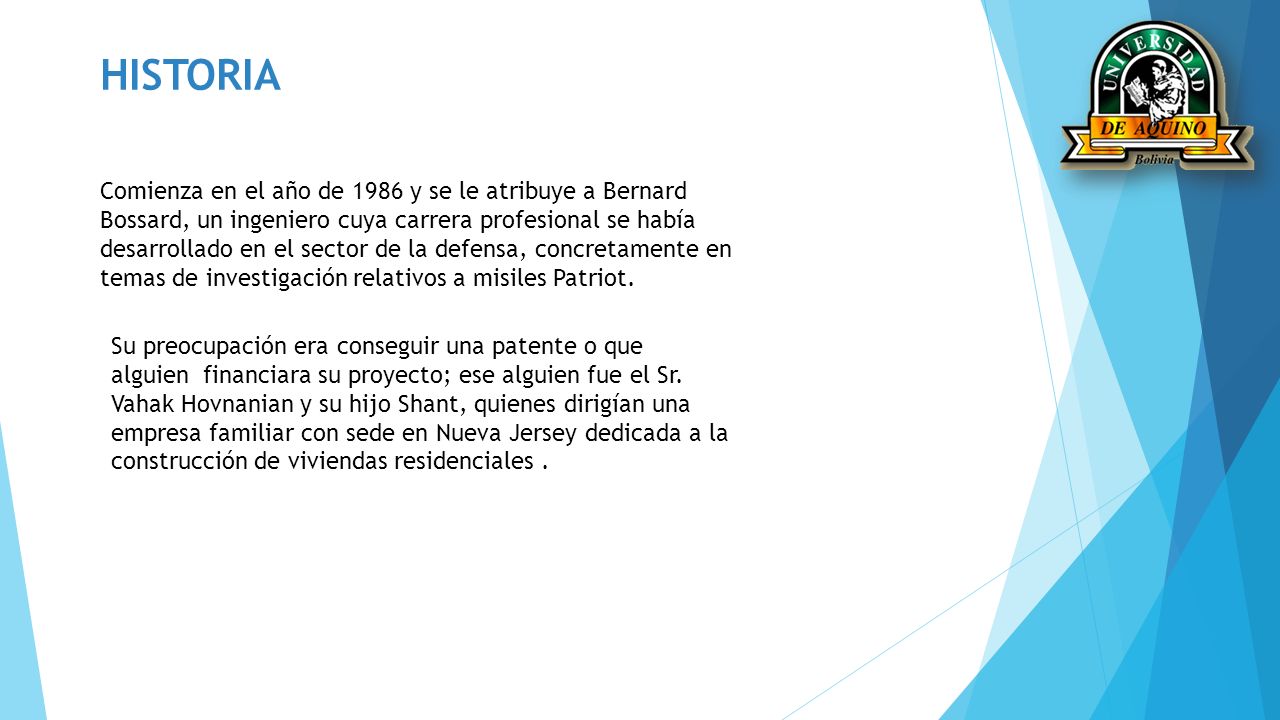

4 HISTORIA Comienza en el año de 1986 y se le atribuye a Bernard Bossard, un ingeniero cuya carrera profesional se había desarrollado en el sector de la defensa, concretamente en temas de investigación relativos a misiles Patriot. Su preocupación era conseguir una patente o que alguien  financiara su proyecto; ese alguien fue el Sr. Vahak Hovnanian y su hijo Shant, quienes dirigían una empresa familiar con sede en Nueva Jersey dedicada a la construcción de viviendas residenciales . EN LOS AÑOS 80

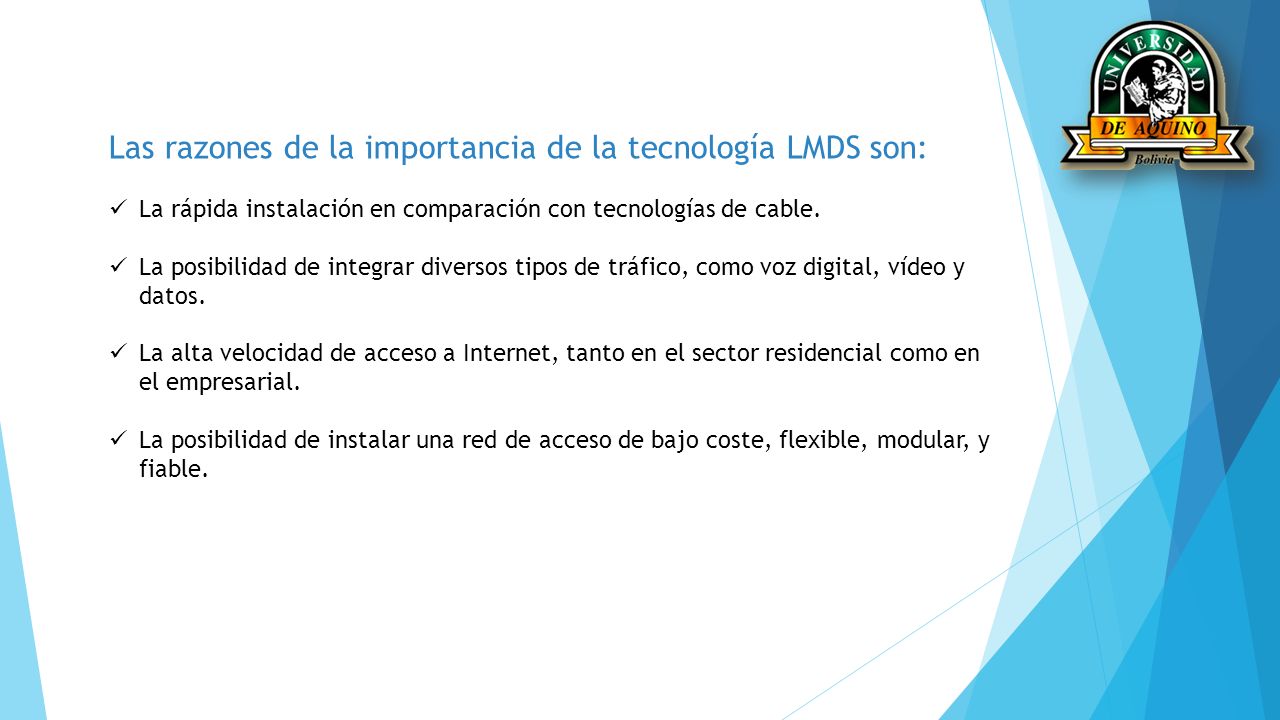

5 Las razones de la importancia de la tecnología LMDS son:
La rápida instalación en comparación con tecnologías de cable. La posibilidad de integrar diversos tipos de tráfico, como voz digital, vídeo y datos. La alta velocidad de acceso a Internet, tanto en el sector residencial como en el empresarial. La posibilidad de instalar una red de acceso de bajo coste, flexible, modular, y fiable.

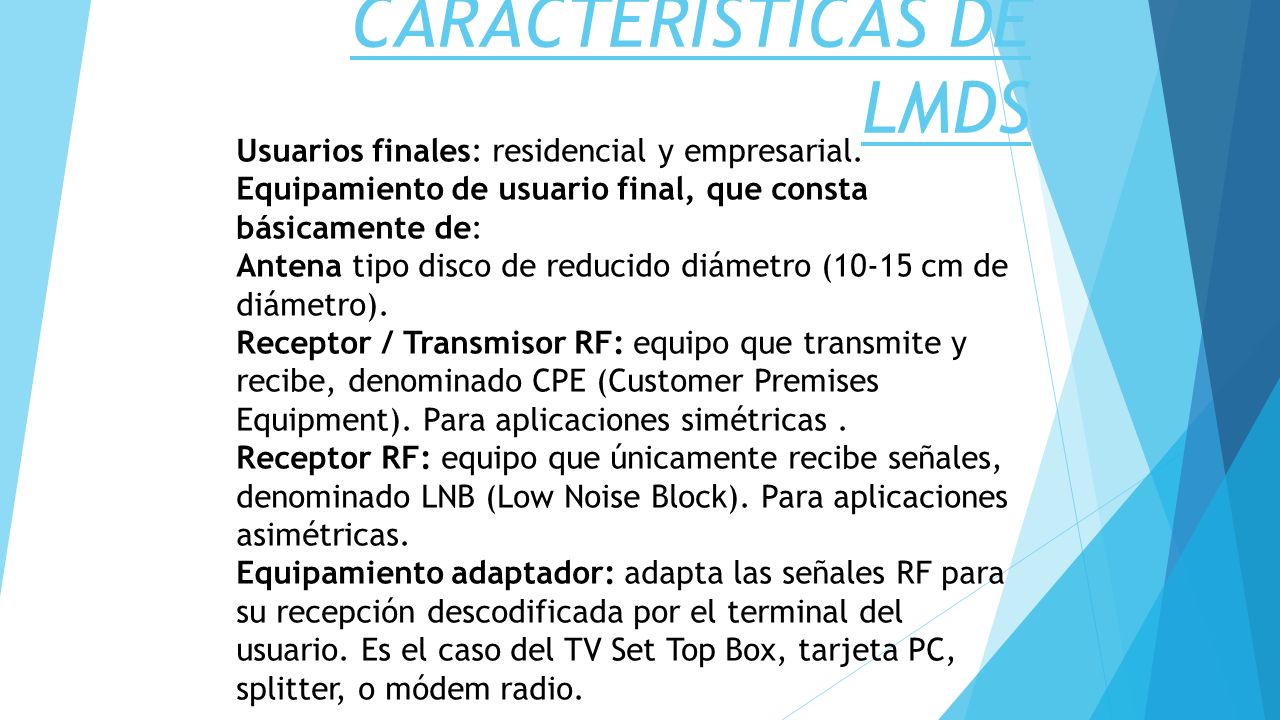

6 CARACTERISTICAS DE LMDS
Usuarios finales: residencial y empresarial. Equipamiento de usuario final, que consta básicamente de: Antena tipo disco de reducido diámetro (10-15 cm de diámetro). Receptor / Transmisor RF: equipo que transmite y recibe, denominado CPE (Customer Premises Equipment). Para aplicaciones simétricas . Receptor RF: equipo que únicamente recibe señales, denominado LNB (Low Noise Block). Para aplicaciones asimétricas. Equipamiento adaptador: adapta las señales RF para su recepción descodificada por el terminal del usuario. Es el caso del TV Set Top Box, tarjeta PC, splitter, o módem radio.

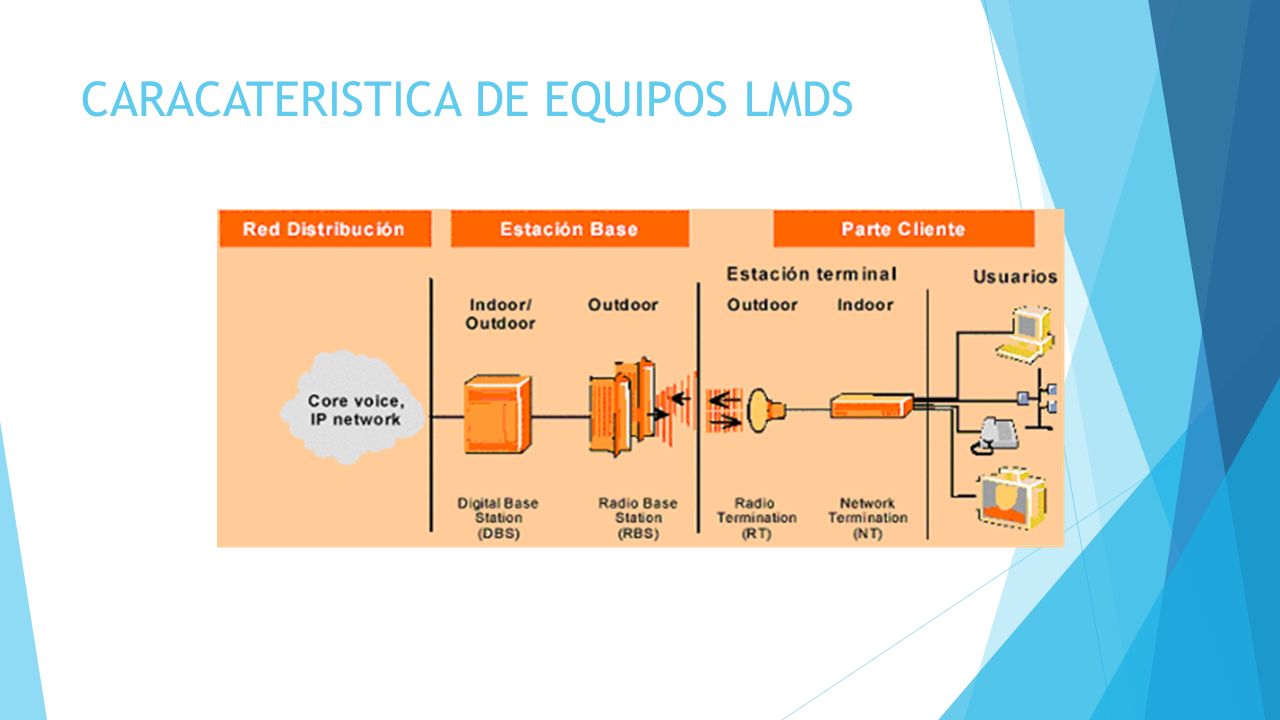

7 CARACATERISTICA DE EQUIPOS LMDS

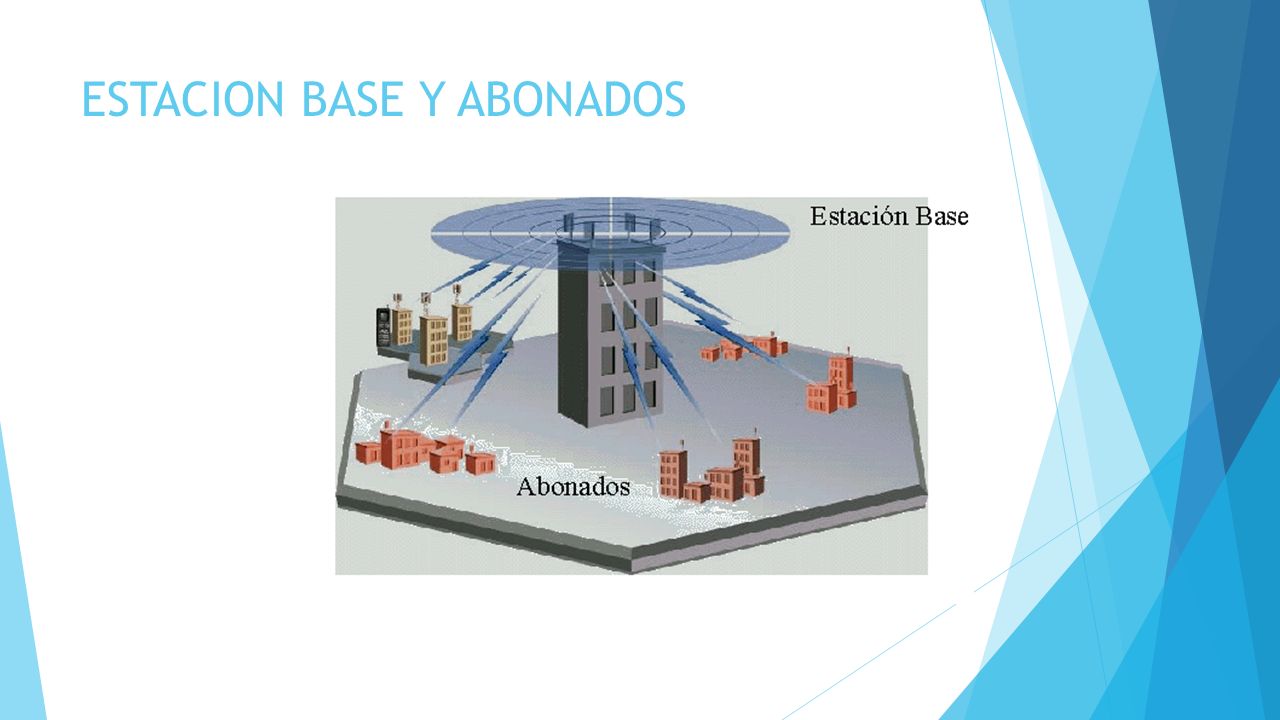

8 ESTACION BASE Y ABONADOS

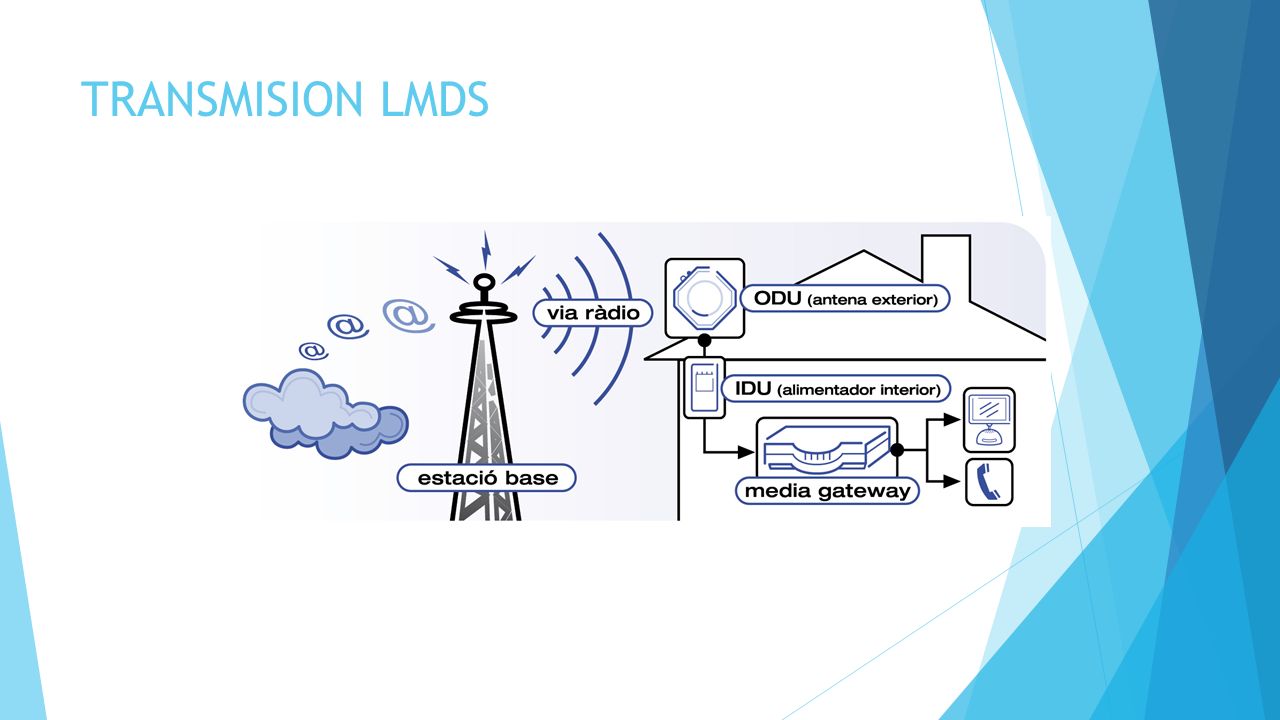

9 TRANSMISION LMDS

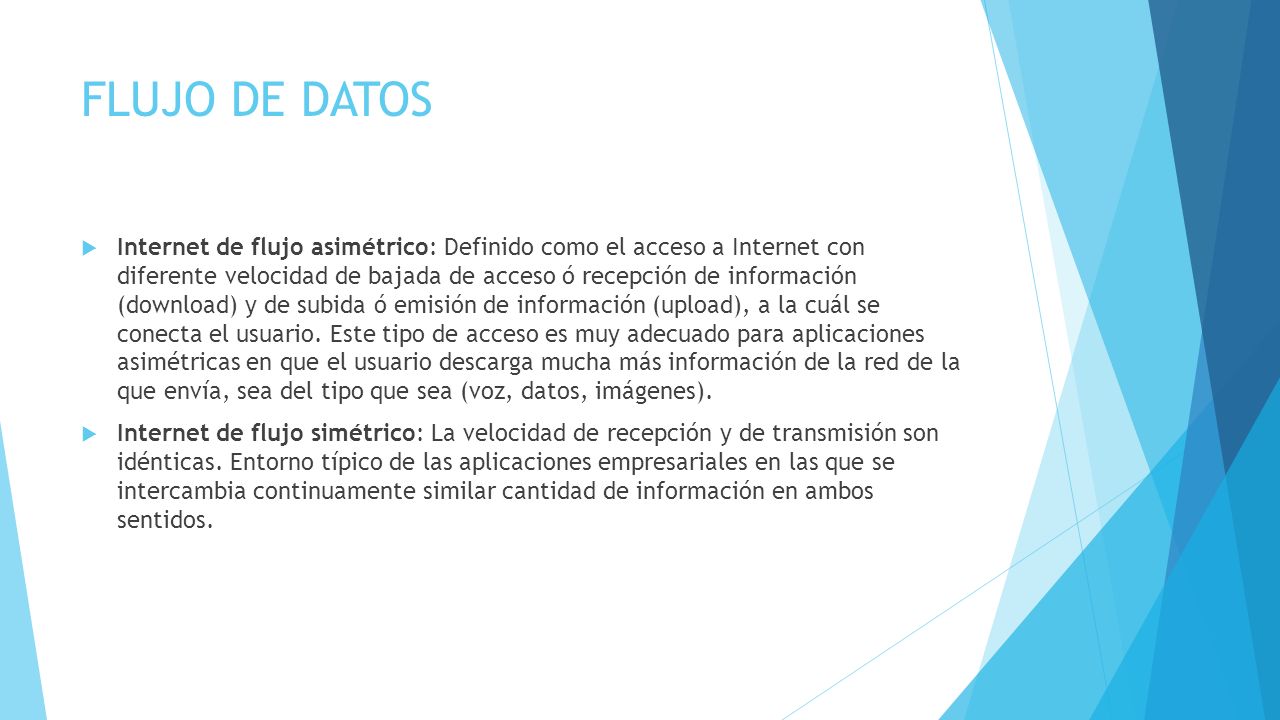

10 FLUJO DE DATOS Internet de flujo asimétrico: Definido como el acceso a Internet con diferente velocidad de bajada de acceso ó recepción de información (download) y de subida ó emisión de información (upload), a la cuál se conecta el usuario. Este tipo de acceso es muy adecuado para aplicaciones asimétricas en que el usuario descarga mucha más información de la red de la que envía, sea del tipo que sea (voz, datos, imágenes). Internet de flujo simétrico: La velocidad de recepción y de transmisión son idénticas. Entorno típico de las aplicaciones empresariales en las que se intercambia continuamente similar cantidad de información en ambos sentidos.

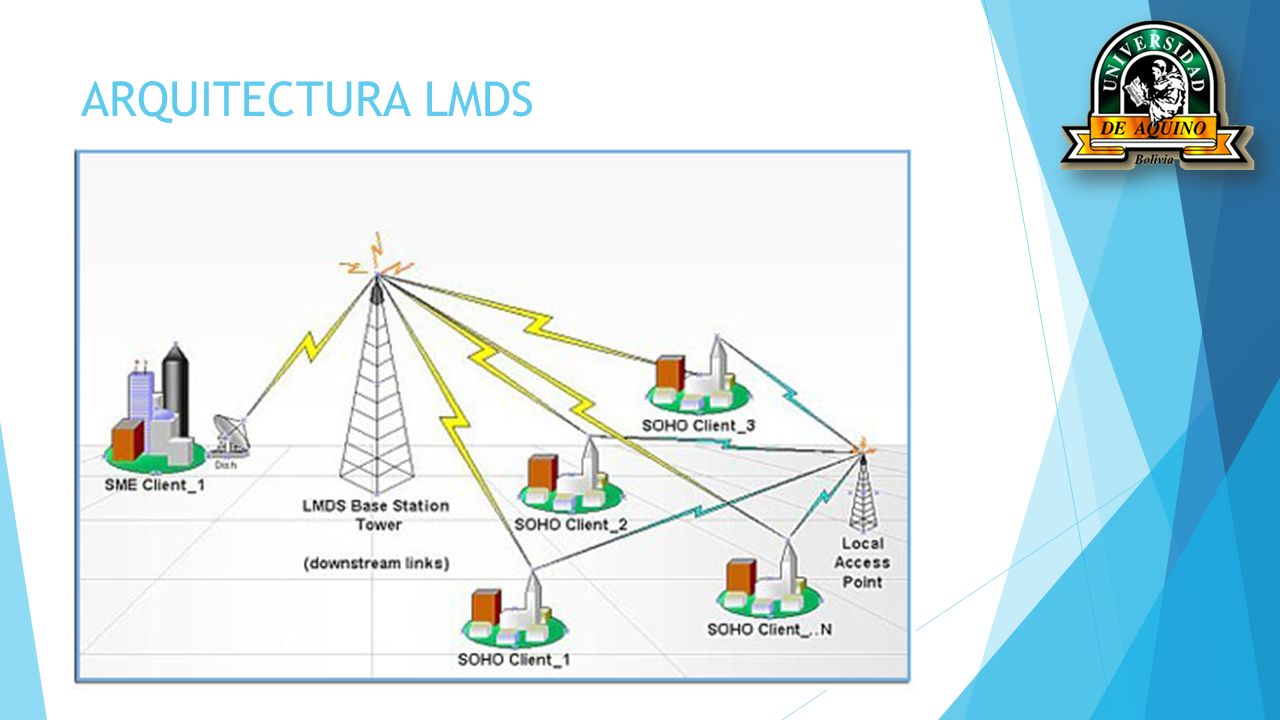

11 ARQUITECTURA LMDS

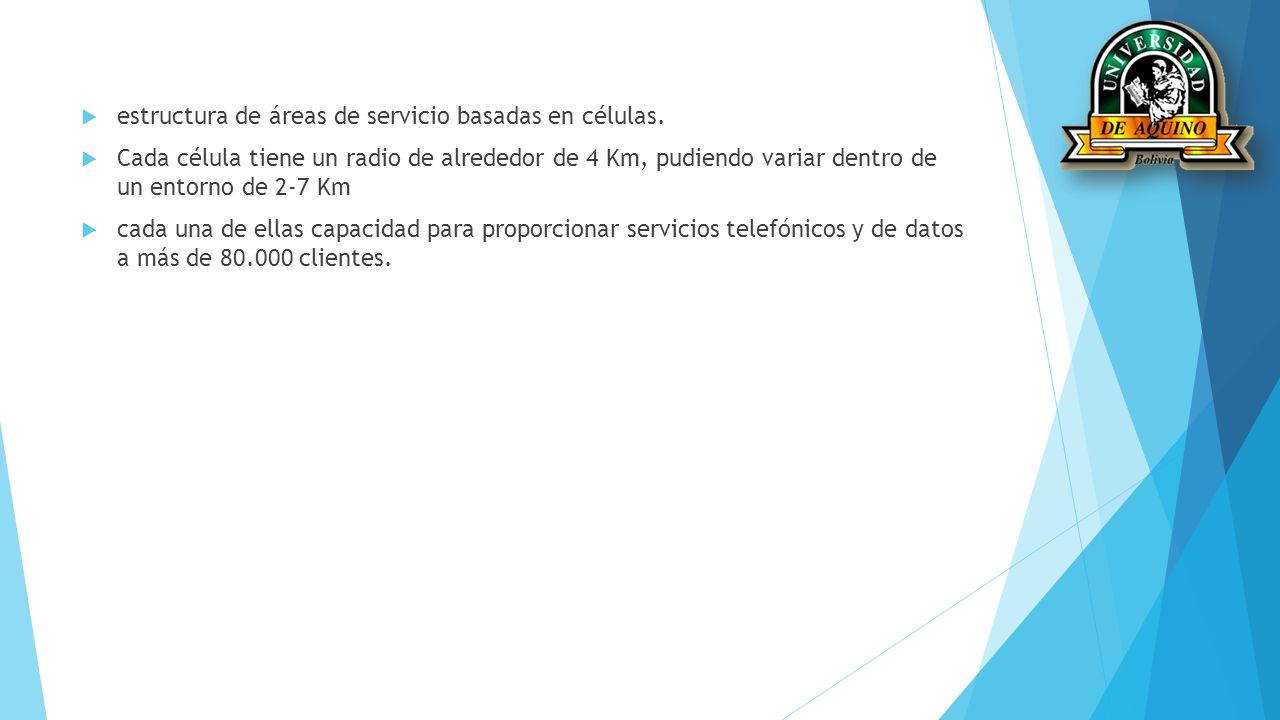

12 estructura de áreas de servicio basadas en células.
Cada célula tiene un radio de alrededor de 4 Km, pudiendo variar dentro de un entorno de 2-7 Km cada una de ellas capacidad para proporcionar servicios telefónicos y de datos a más de clientes.

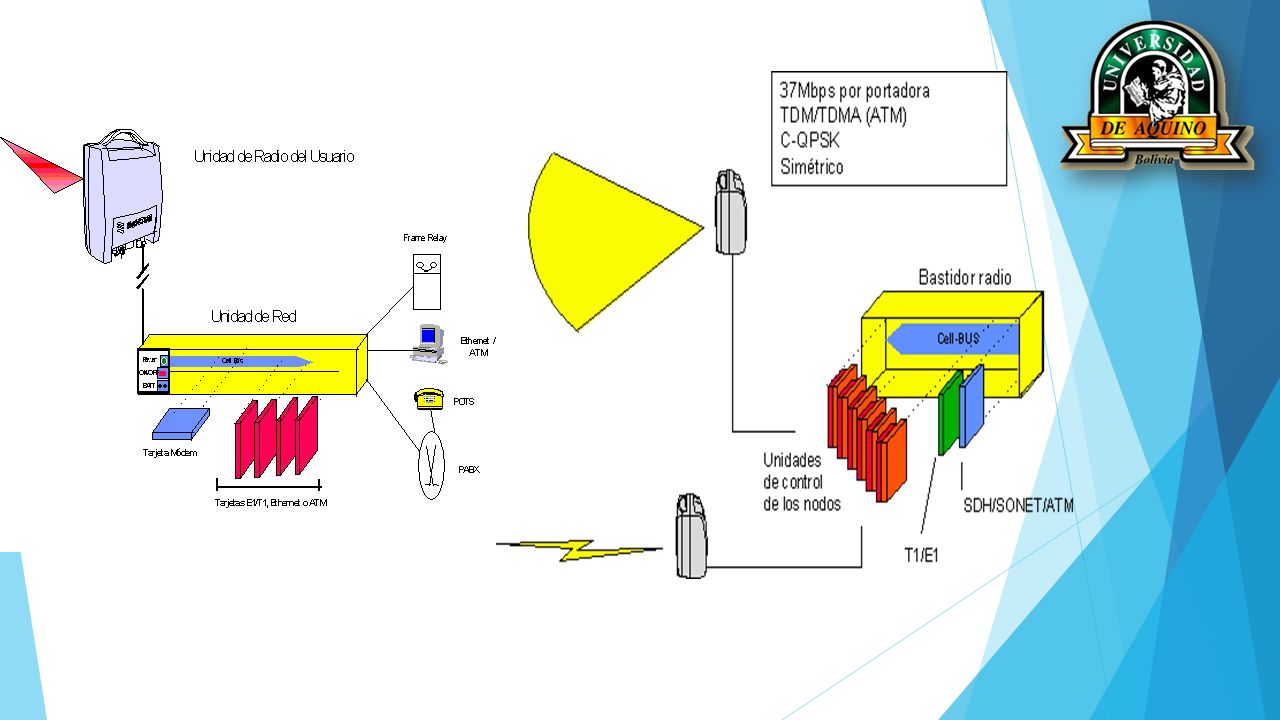

13

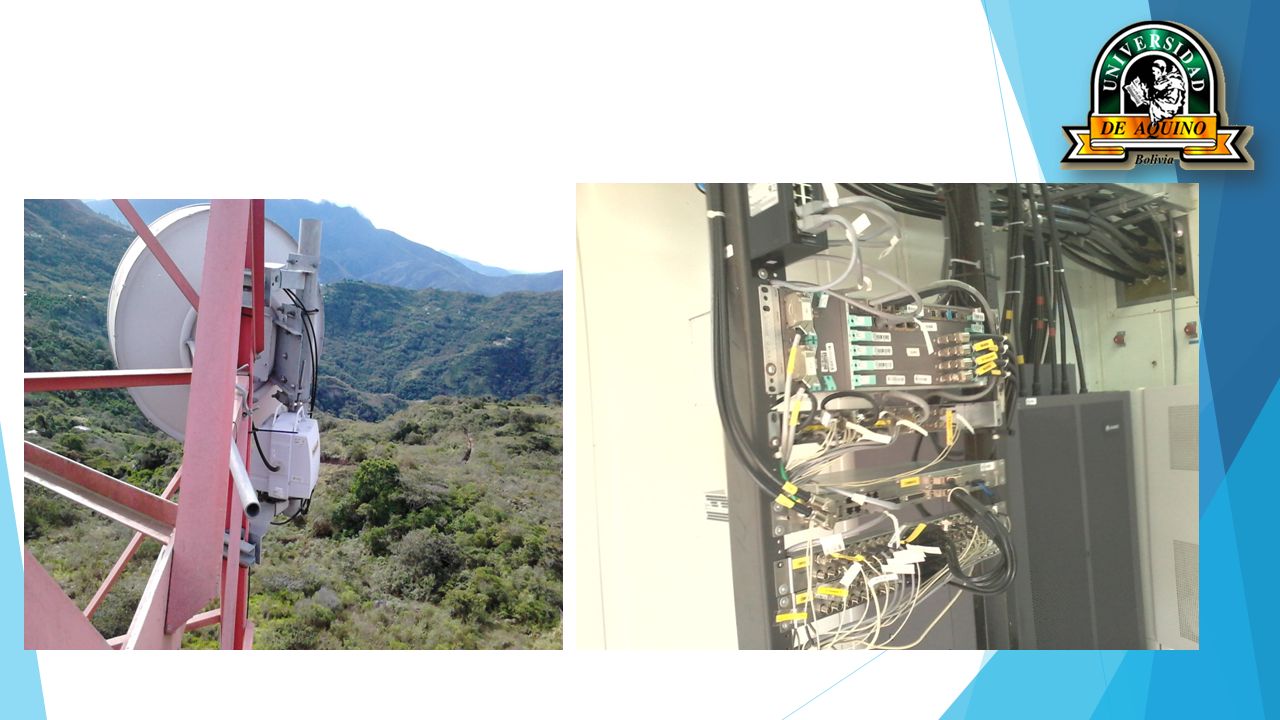

14

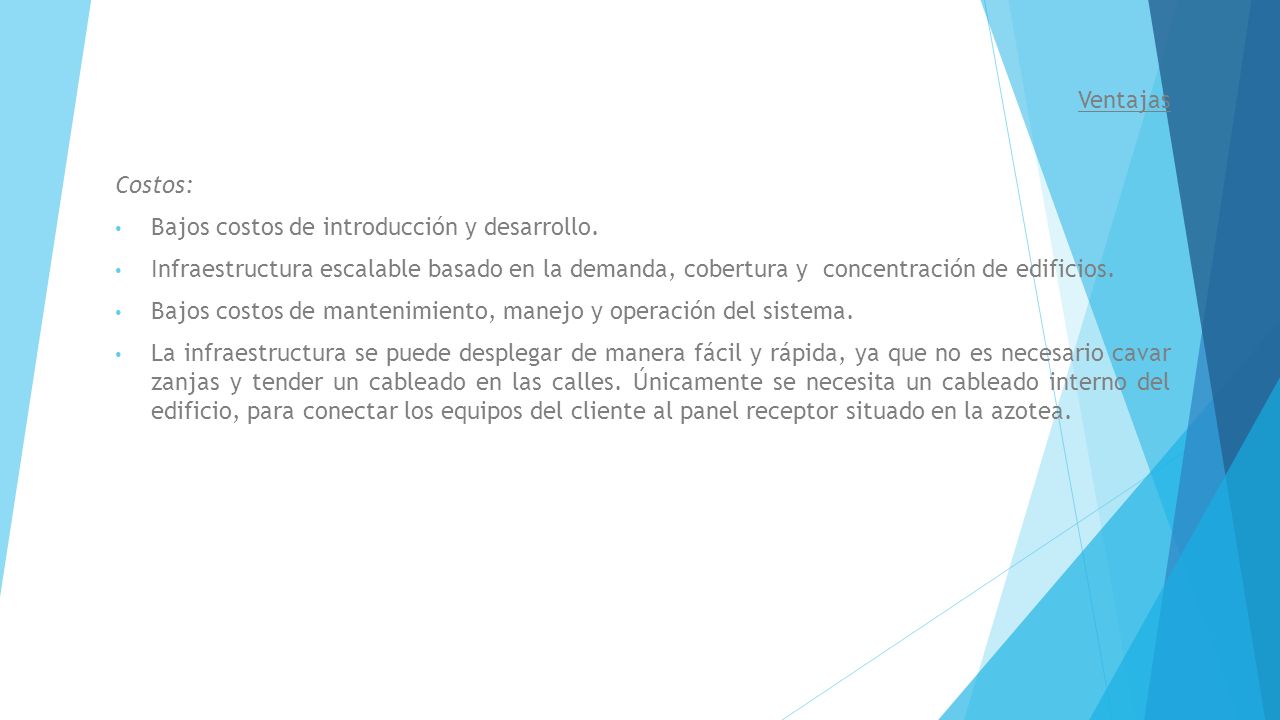

15 Ventajas Costos: Bajos costos de introducción y desarrollo. Infraestructura escalable basado en la demanda, cobertura y concentración de edificios. Bajos costos de mantenimiento, manejo y operación del sistema. La infraestructura se puede desplegar de manera fácil y rápida, ya que no es necesario cavar zanjas y tender un cableado en las calles. Únicamente se necesita un cableado interno del edificio, para conectar los equipos del cliente al panel receptor situado en la azotea.

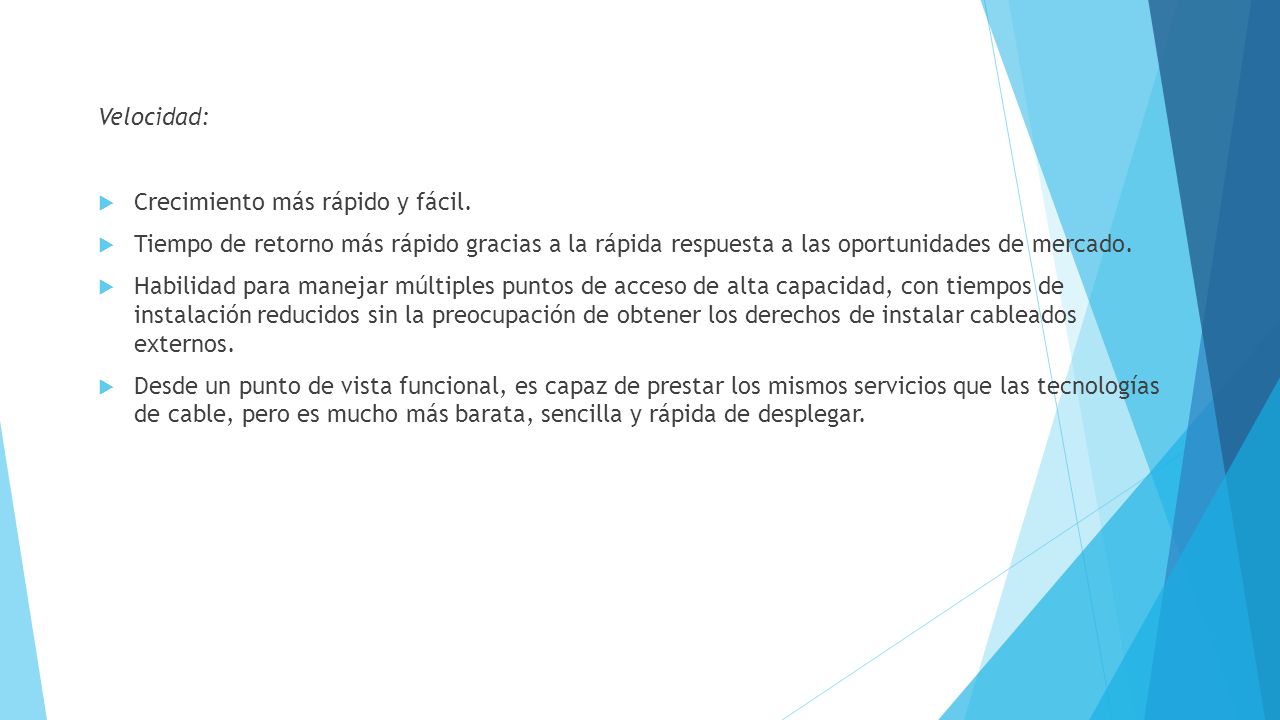

16 Velocidad: Crecimiento más rápido y fácil. Tiempo de retorno más rápido gracias a la rápida respuesta a las oportunidades de mercado. Habilidad para manejar múltiples puntos de acceso de alta capacidad, con tiempos de instalación reducidos sin la preocupación de obtener los derechos de instalar cableados externos. Desde un punto de vista funcional, es capaz de prestar los mismos servicios que las tecnologías de cable, pero es mucho más barata, sencilla y rápida de desplegar.

17 Capacidad: Velocidades de acceso de hasta 8 Mbps Redistribución del ancho de banda entre clientes a tiempo real Plataforma multi- servicios Alta confiabilidad

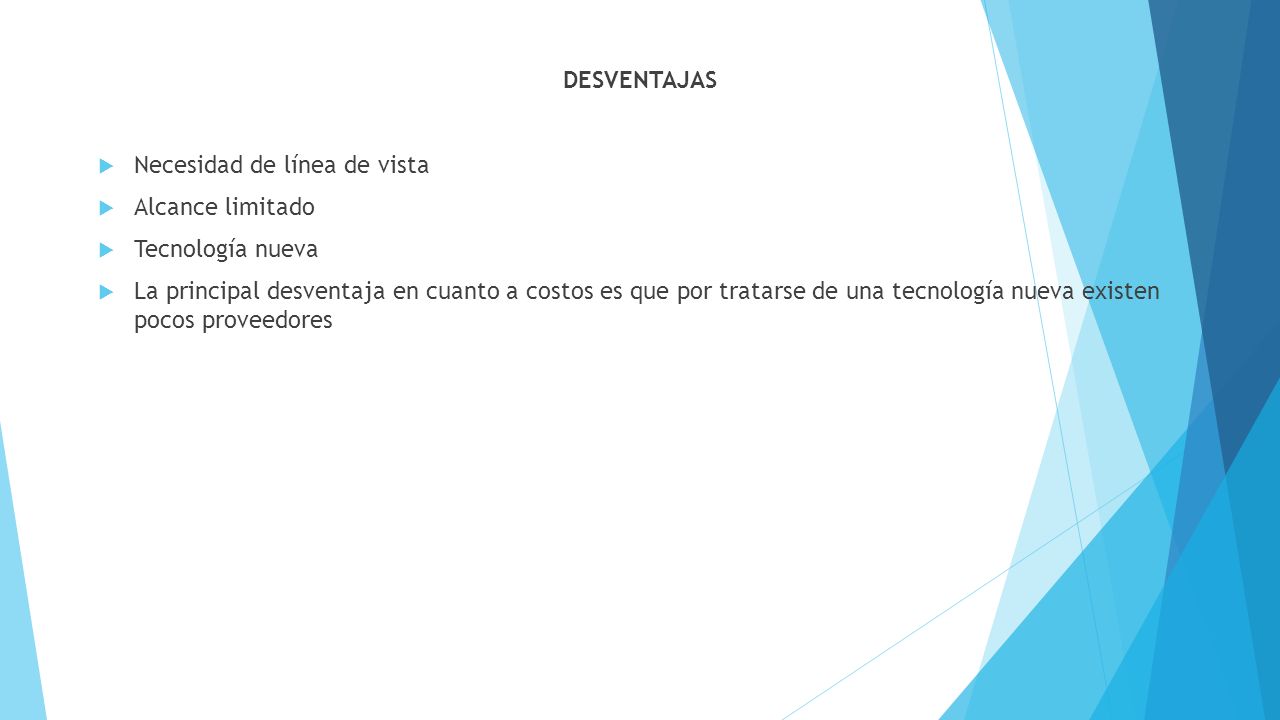

18 DESVENTAJAS Necesidad de línea de vista Alcance limitado Tecnología nueva La principal desventaja en cuanto a costos es que por tratarse de una tecnología nueva existen pocos proveedores

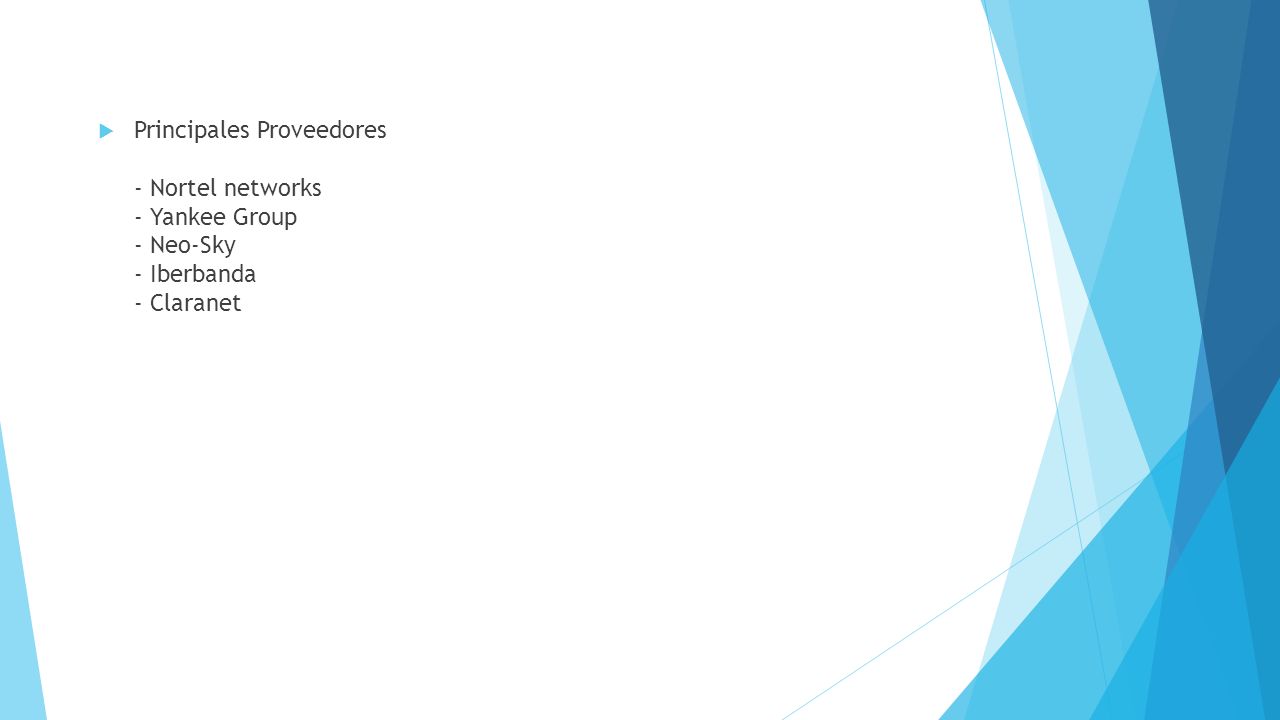

19 Principales Proveedores - Nortel networks - Yankee Group - Neo-Sky - Iberbanda - Claranet

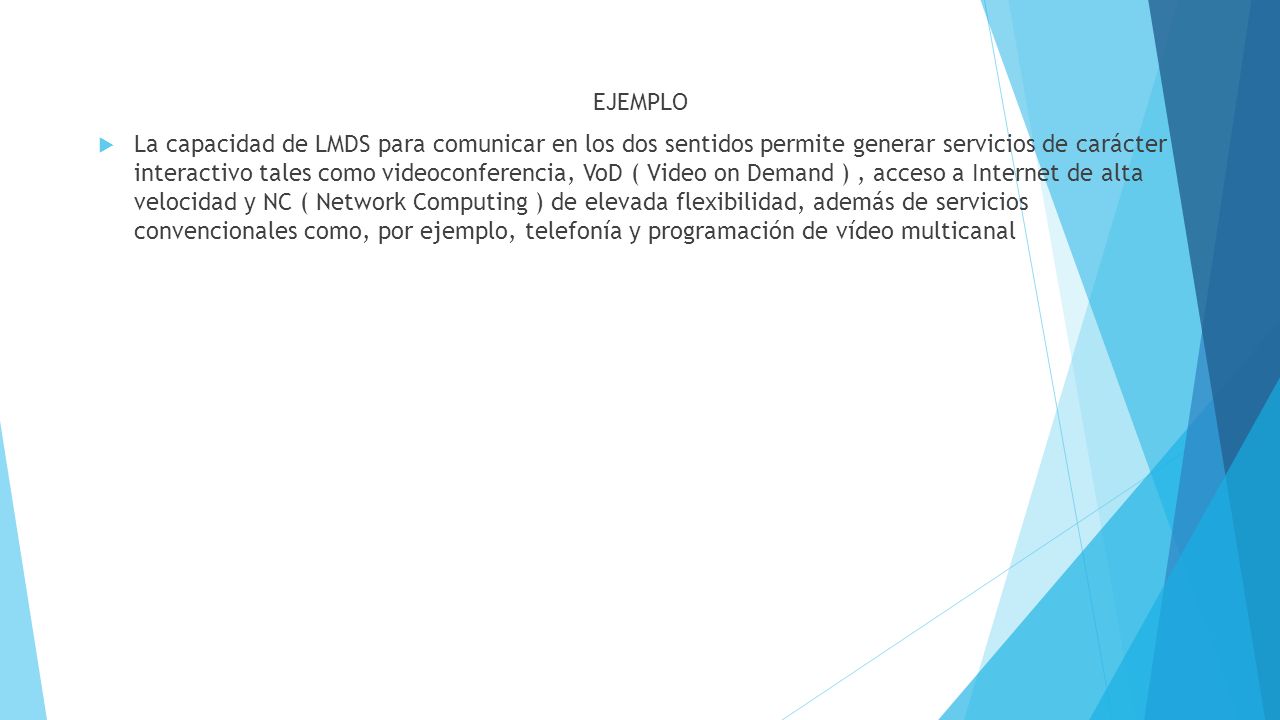

20 EJEMPLO La capacidad de LMDS para comunicar en los dos sentidos permite generar servicios de carácter interactivo tales como videoconferencia, VoD ( Video on Demand ) , acceso a Internet de alta velocidad y NC ( Network Computing ) de elevada flexibilidad, además de servicios convencionales como, por ejemplo, telefonía y programación de vídeo multicanal

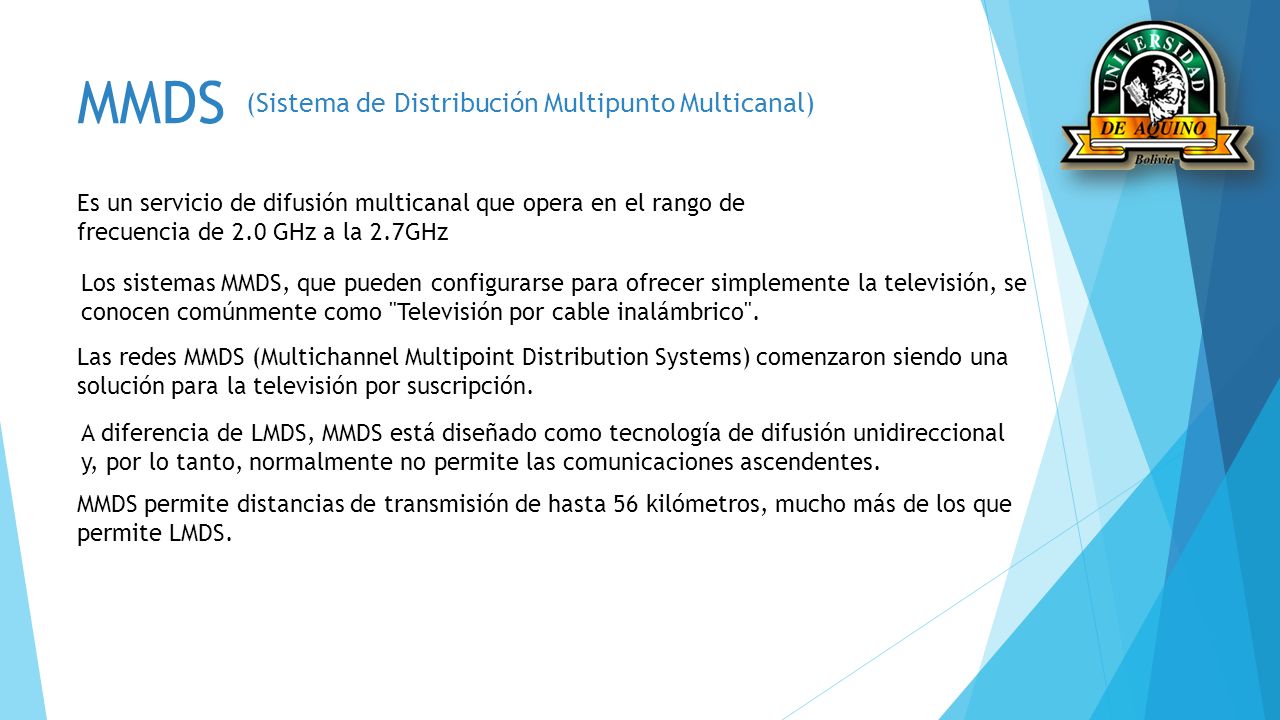

21 MMDS (Sistema de Distribución Multipunto Multicanal)
Es un servicio de difusión multicanal que opera en el rango de frecuencia de 2.0 GHz a la 2.7GHz Los sistemas MMDS, que pueden configurarse para ofrecer simplemente la televisión, se conocen comúnmente como "Televisión por cable inalámbrico". Las redes MMDS (Multichannel Multipoint Distribution Systems) comenzaron siendo una solución para la televisión por suscripción. A diferencia de LMDS, MMDS está diseñado como tecnología de difusión unidireccional y, por lo tanto, normalmente no permite las comunicaciones ascendentes. MMDS permite distancias de transmisión de hasta 56 kilómetros, mucho más de los que permite LMDS.

22 ¿Cómo funciona un sistema MMDS?

23

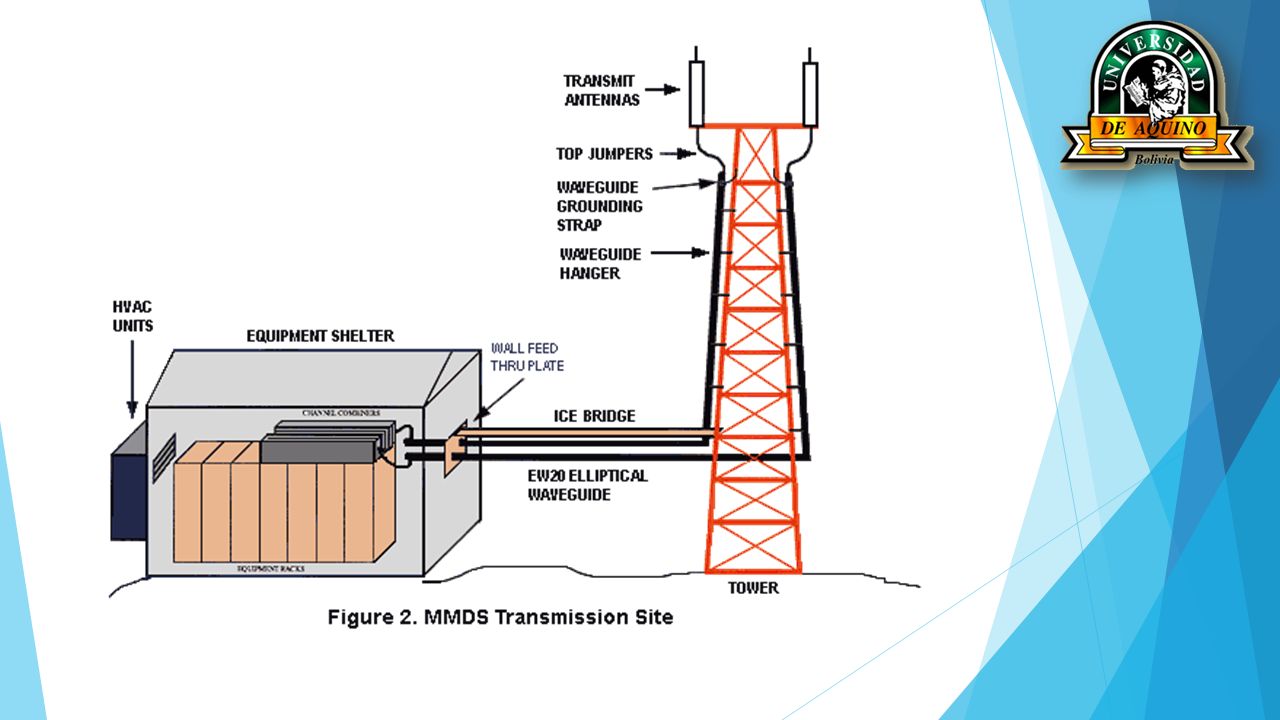

24

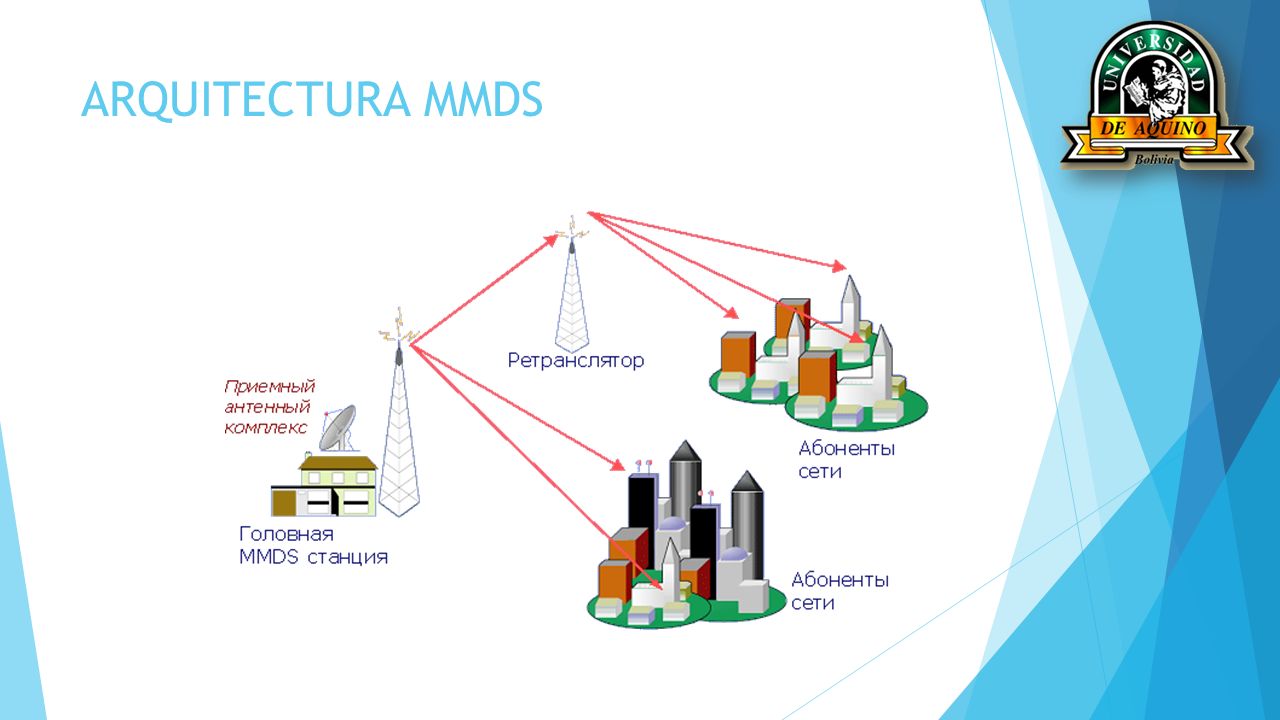

25 ARQUITECTURA MMDS

26 La estructura de la estación central de MMDS incluye: - Un conjunto de equipos para recibir canales de televisión por satélite; - Un conjunto de equipos para la recepción de los canales UHF locales; - Moduladores del canal de TV en el coche a la entrada del transmisor; - Gama del sistema MMDS transmisor; - Guía de onda; - Antena transmisora

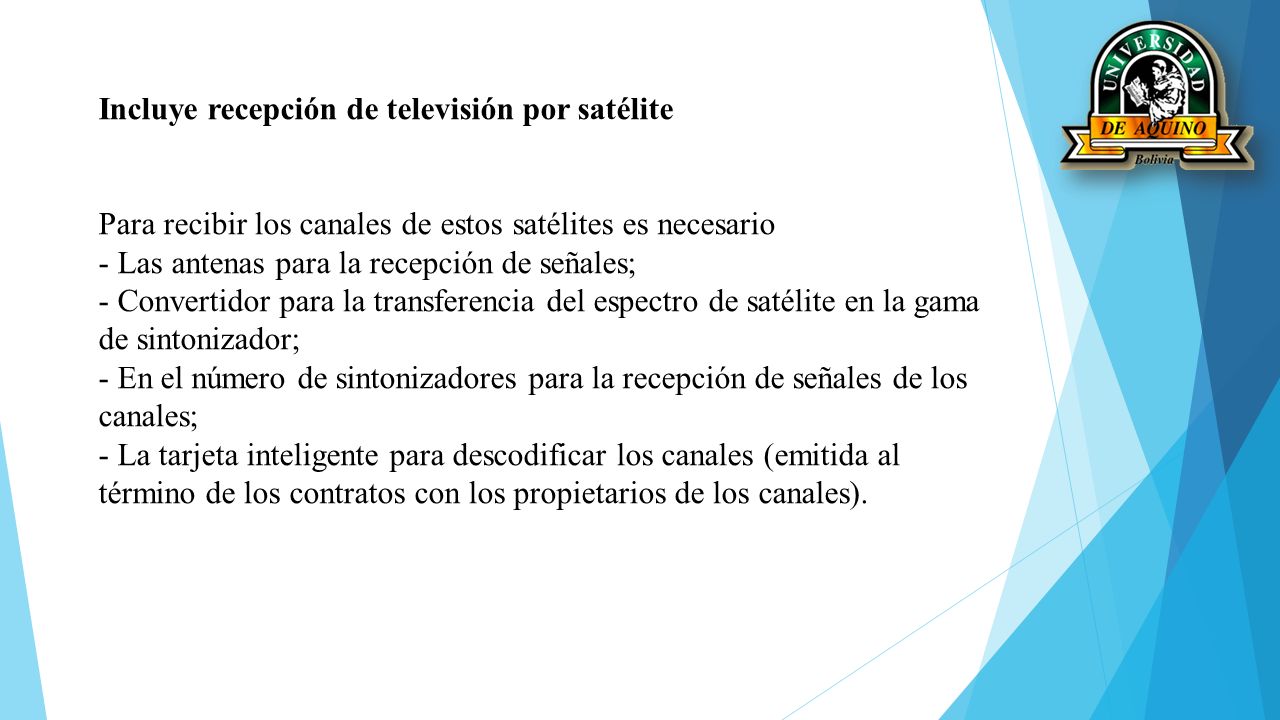

27 Incluye recepción de televisión por satélite Para recibir los canales de estos satélites es necesario - Las antenas para la recepción de señales; - Convertidor para la transferencia del espectro de satélite en la gama de sintonizador; - En el número de sintonizadores para la recepción de señales de los canales; - La tarjeta inteligente para descodificar los canales (emitida al término de los contratos con los propietarios de los canales).

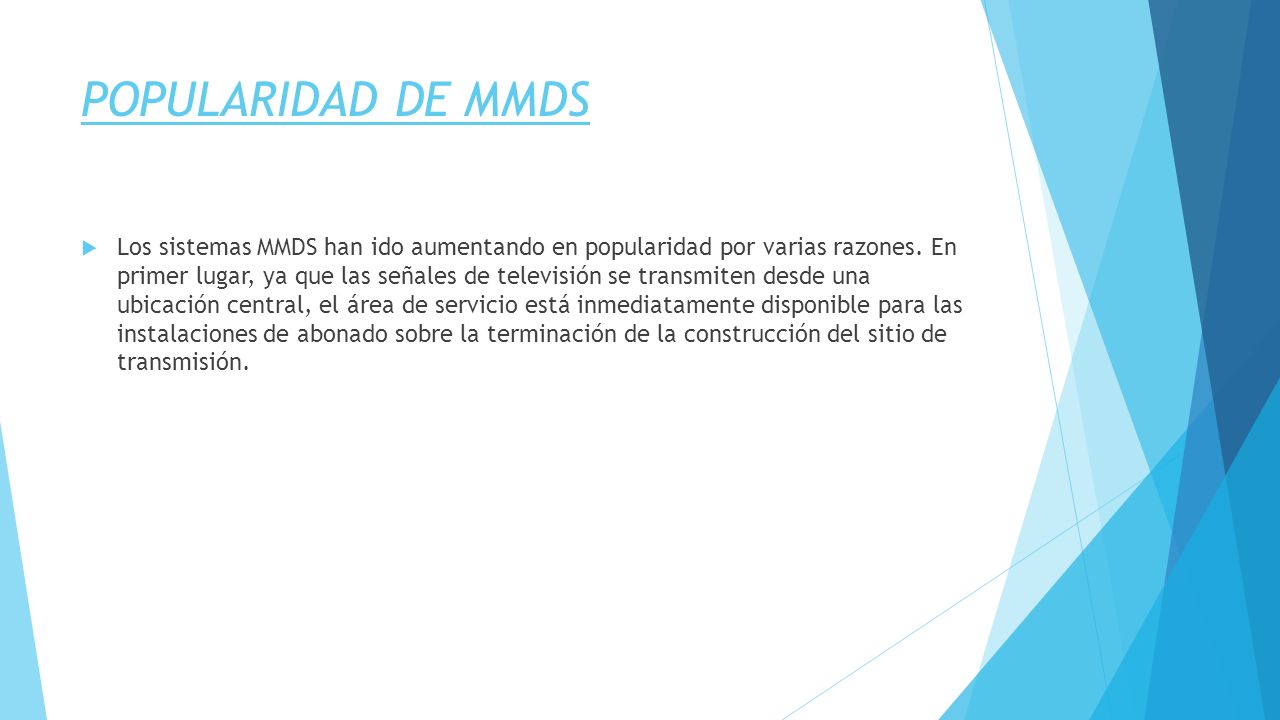

28 POPULARIDAD DE MMDS Los sistemas MMDS han ido aumentando en popularidad por varias razones. En primer lugar, ya que las señales de televisión se transmiten desde una ubicación central, el área de servicio está inmediatamente disponible para las instalaciones de abonado sobre la terminación de la construcción del sitio de transmisión.

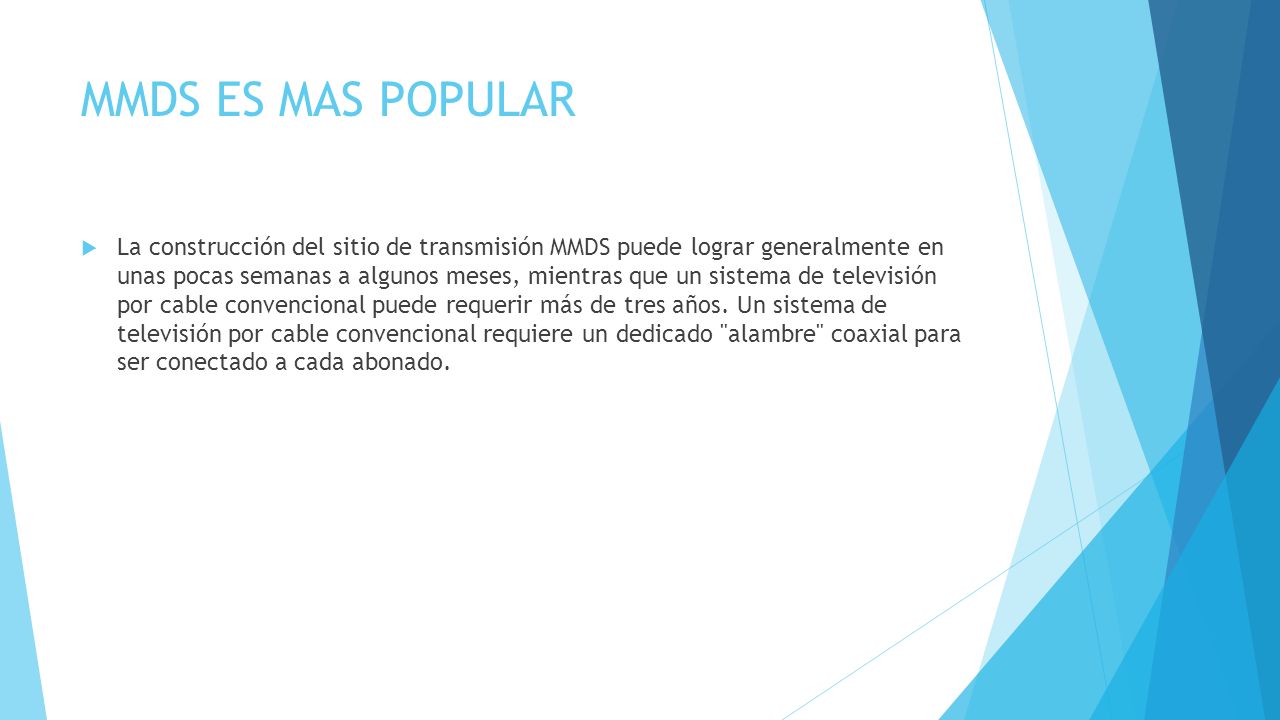

29 MMDS ES MAS POPULAR La construcción del sitio de transmisión MMDS puede lograr generalmente en unas pocas semanas a algunos meses, mientras que un sistema de televisión por cable convencional puede requerir más de tres años. Un sistema de televisión por cable convencional requiere un dedicado "alambre" coaxial para ser conectado a cada abonado.

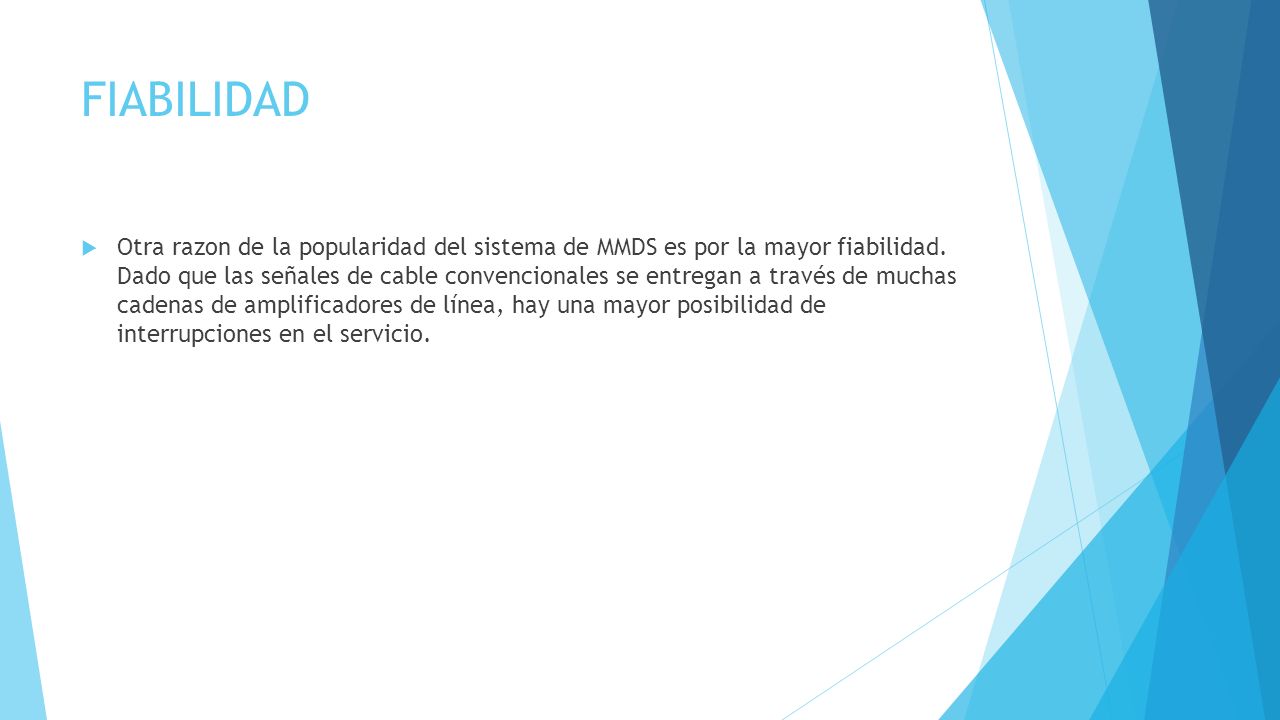

30 FIABILIDAD Otra razon de la popularidad del sistema de MMDS es por la mayor fiabilidad. Dado que las señales de cable convencionales se entregan a través de muchas cadenas de amplificadores de línea, hay una mayor posibilidad de interrupciones en el servicio.

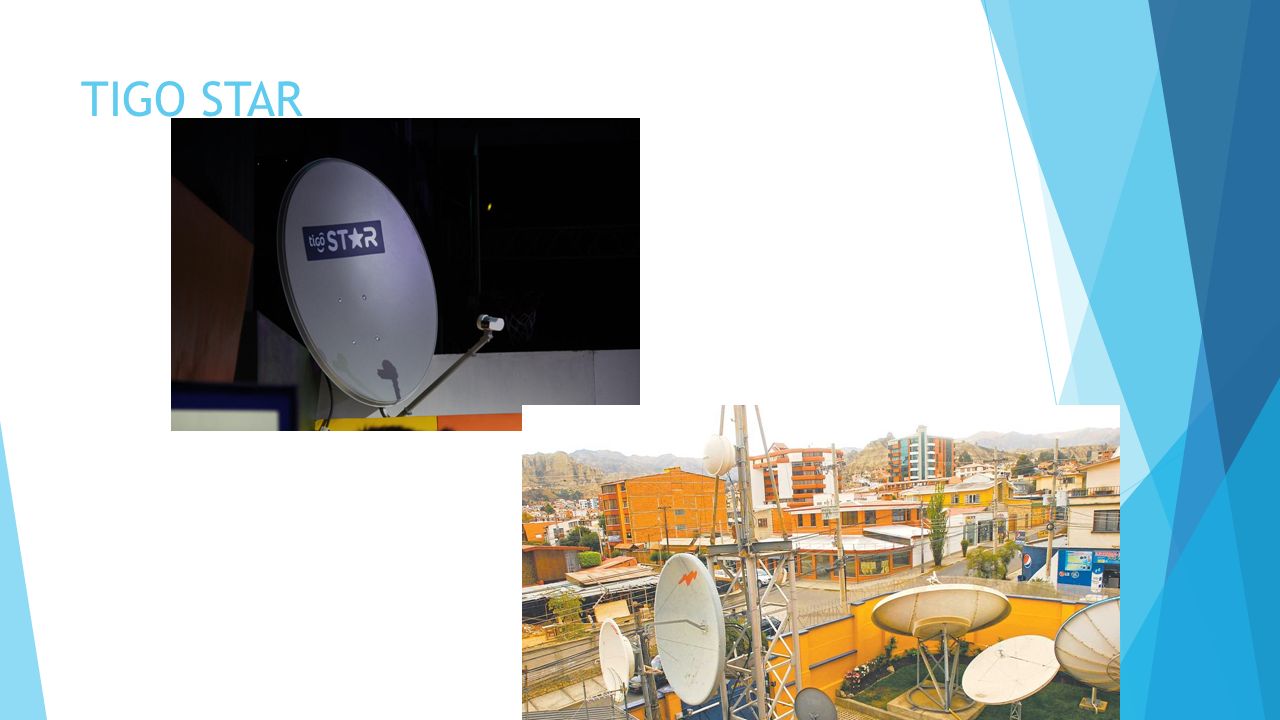

31 TIGO STAR

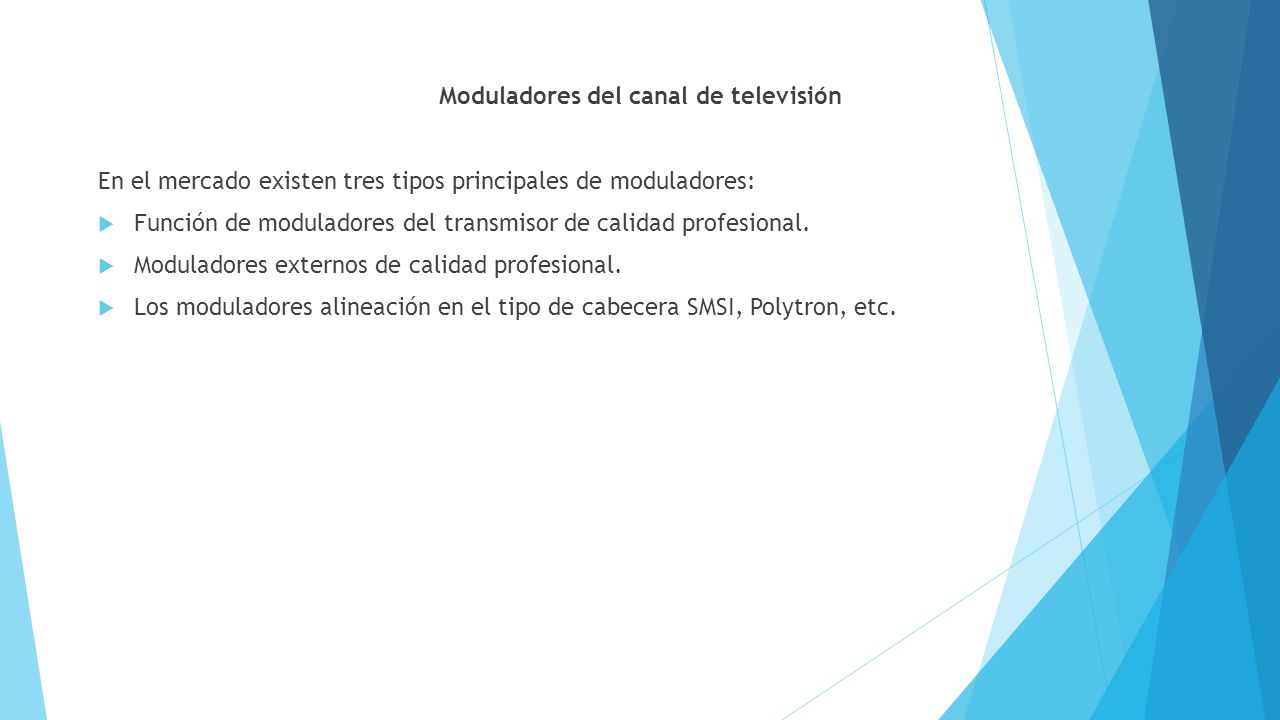

32 Moduladores del canal de televisión
En el mercado existen tres tipos principales de moduladores: Función de moduladores del transmisor de calidad profesional. Moduladores externos de calidad profesional. Los moduladores alineación en el tipo de cabecera SMSI, Polytron, etc.

33 Transmisores de banda del sistema MMDS
La mayor parte del centro de transmisión, proporciona el ancho requerido de la cobertura de la red. Se utilizan sistemas de MMDS para tres tipos de transmisores, multicanal (grupo), y un canal híbrido de dos canales transmisores. El tipo específico se selecciona basándose en los requisitos de la gama transmisor y el número de canales necesarios para transmitir. Para radio de área de servicio de 15 km, es aconsejable utilizar un transmisor multicanal, señales de canal de TV no ​​se añaden a la salida, y la entrada al transmisor en el rango de 230 a 430 MHz, y ya convertida y amplificada la señal de banda base para todos los canales.

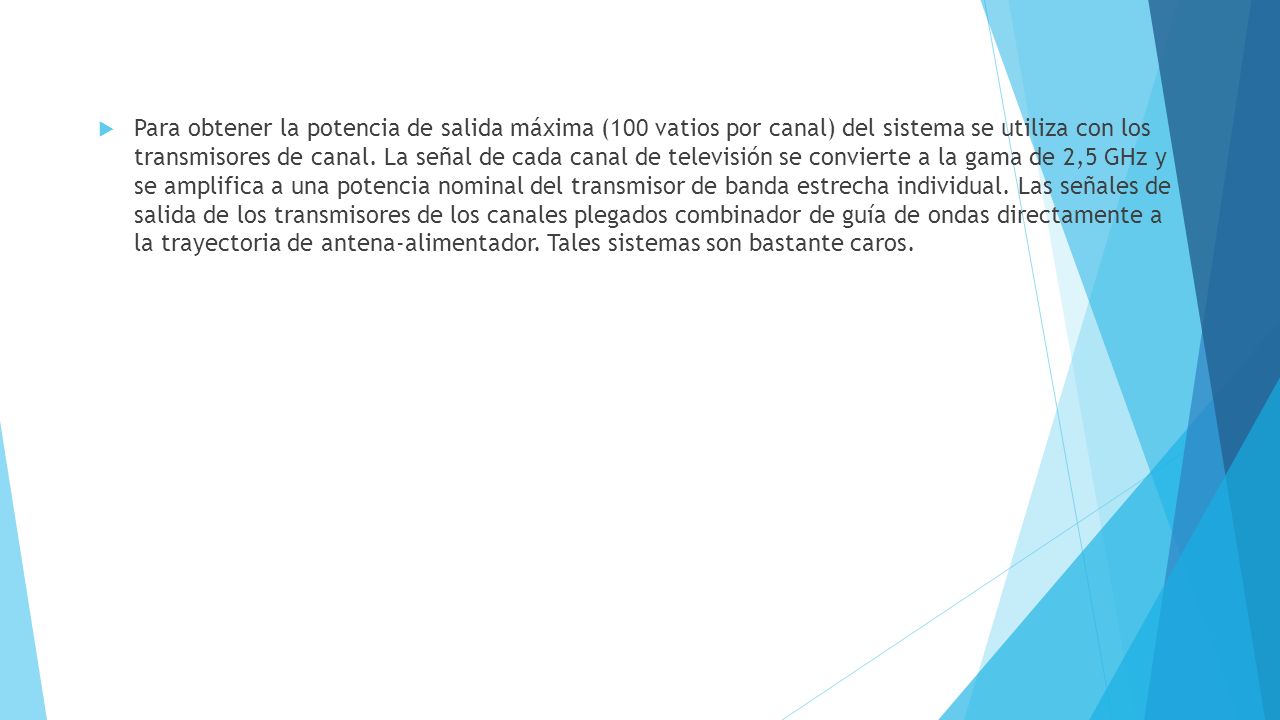

34 Para obtener la potencia de salida máxima (100 vatios por canal) del sistema se utiliza con los transmisores de canal. La señal de cada canal de televisión se convierte a la gama de 2,5 GHz y se amplifica a una potencia nominal del transmisor de banda estrecha individual. Las señales de salida de los transmisores de los canales plegados combinador de guía de ondas directamente a la trayectoria de antena-alimentador. Tales sistemas son bastante caros.

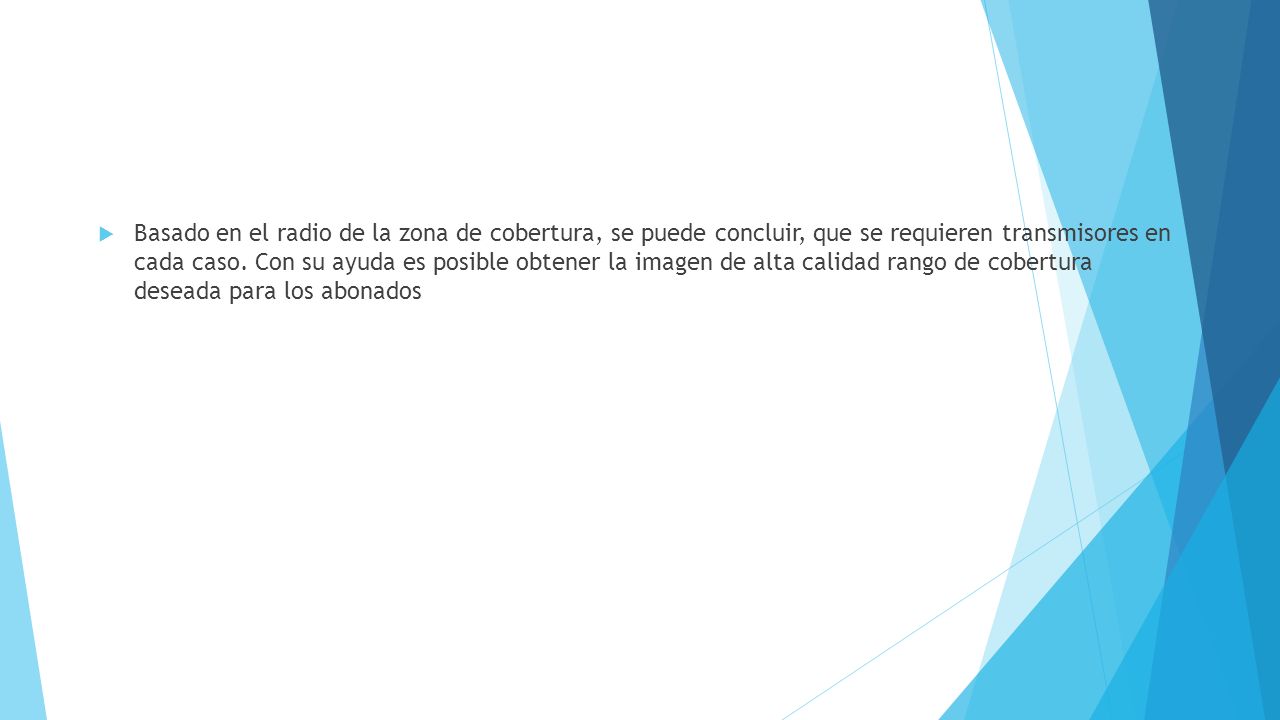

35 Basado en el radio de la zona de cobertura, se puede concluir, que se requieren transmisores en cada caso. Con su ayuda es posible obtener la imagen de alta calidad rango de cobertura deseada para los abonados

36 La altura de la torre, m La visibilidad hacia el horizonte, km Grupo 20 W = 0,5 / 0,13 W / canal en los canales 12/24 Grupo 50 W = 0,5 / 0,25 W / canal en los canales 12/24 Grupo 100 W = 1 / 0,5 W / canal en los canales 12/24 60 44.5 3,8 / 2,7 kilometros 5,4 / 3,8 kilometros 7,6 / 5,4 kilometros 100 54 3,6 / 2,6 kilometros 5,1 / 3,6 kilometros 7,3 / 5,1 kilometros 150 63 3.4 / 2.4 km 4,7 / 3,4 kilometros 6,8 / 4,7 kilometros La altura de la torre, m La visibilidad hacia el horizonte, km Grupo 200 W = 2/1 W / canal con canales 12/24 Canal 8 W por canal Canal, 10 vatios por canal Canal, 20 vatios por canal 60 44.5 10,7 / 7,6 km 19.2 km 21.2 km 30.7 km 100 54 10.3 / 7.3 km 18.3 km 20.9 km 28.4 km 150 63 9,5 / 6,8 kilometros 17.5 km 19.0 km 26.5 km

37 La antena de transmisión.
La antena de transmisión de 2,5 GHz es una antena de elementos en fase vertical. Sin embargo, las ondas de radio de la cubierta de la antena tiene un diámetro de aproximadamente 0,2 m y una altura de 1,5 a 3 m (dependiendo de la ganancia). Como regla general, se aplican con la antena circular (en el plano horizontal) patrón de radiación. La amplificación se consigue mediante la reducción de la patrón de haz de la antena en el plano vertical. La mayor ganancia de la antena, mayor es su tamaño y, por consiguiente, de coste. Dependiendo de la ubicación de la antena hay varias opciones posibles para la ubicación. La ganancia de la antena debe ser elegido desde el punto de vista de un área suficiente para cubrir un nivel de señal necesaria. La compra de una antena de alta calidad es recomendable ya que se puede aumentar la potencia del transmisor.

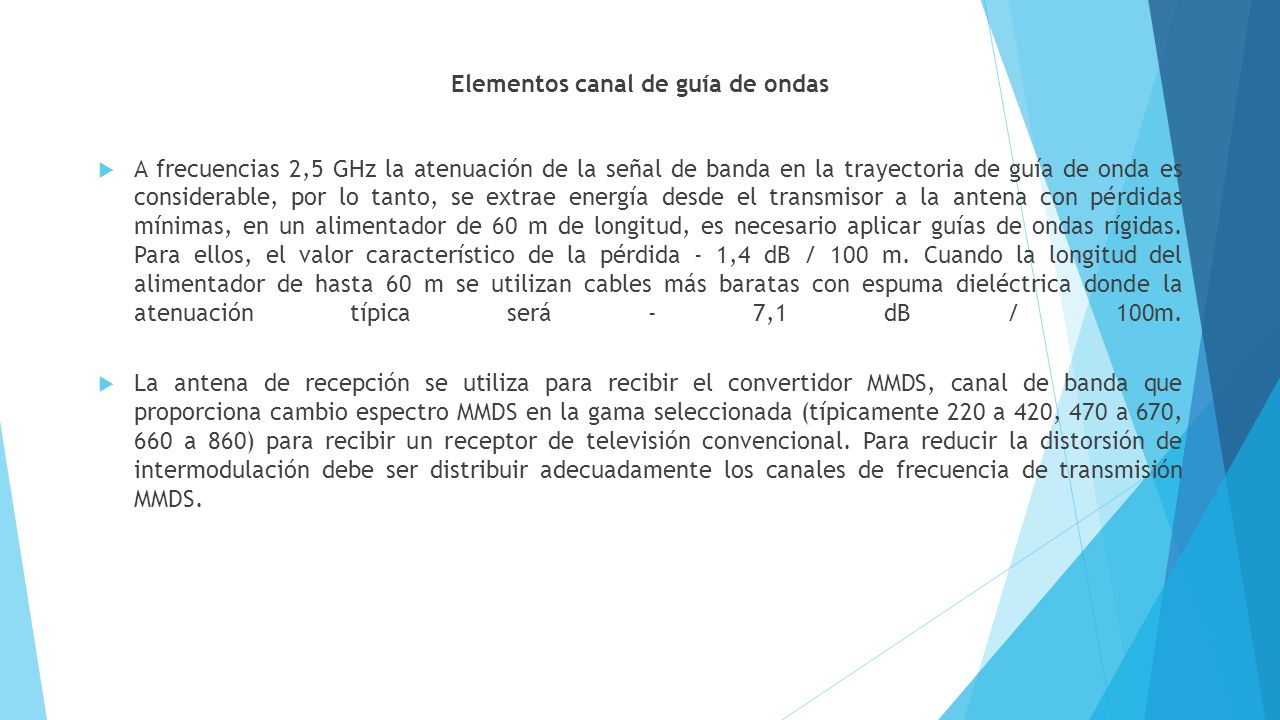

38 Elementos canal de guía de ondas
A frecuencias 2,5 GHz la atenuación de la señal de banda en la trayectoria de guía de onda es considerable, por lo tanto, se extrae energía desde el transmisor a la antena con pérdidas mínimas, en un alimentador de 60 m de longitud, es necesario aplicar guías de ondas rígidas. Para ellos, el valor característico de la pérdida - 1,4 dB / 100 m. Cuando la longitud del alimentador de hasta 60 m se utilizan cables más baratas con espuma dieléctrica donde la atenuación típica será - 7,1 dB / 100m. La antena de recepción se utiliza para recibir el convertidor MMDS, canal de banda que proporciona cambio espectro MMDS en la gama seleccionada (típicamente 220 ​​a 420, 470 a 670, 660 a 860) para recibir un receptor de televisión convencional. Para reducir la distorsión de intermodulación debe ser distribuir adecuadamente los canales de frecuencia de transmisión MMDS.

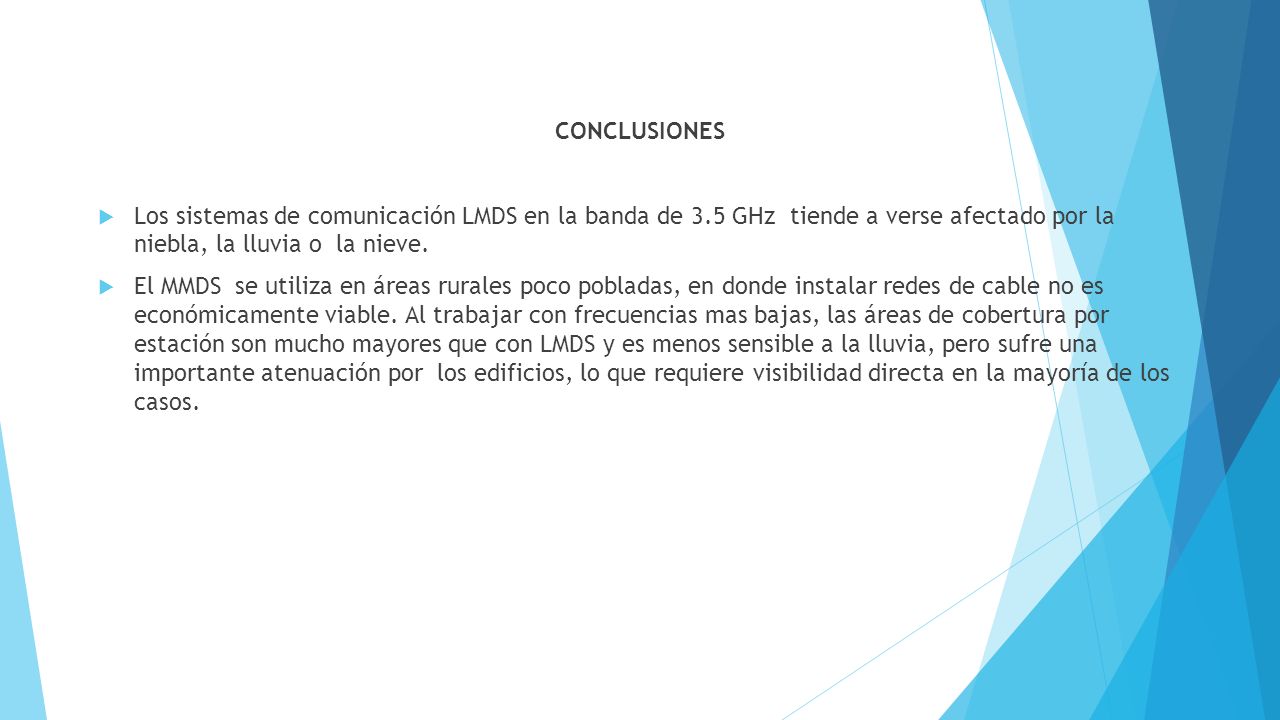

39 CONCLUSIONES Los sistemas de comunicación LMDS en la banda de 3.5 GHz tiende a verse afectado por la niebla, la lluvia o la nieve. El MMDS se utiliza en áreas rurales poco pobladas, en donde instalar redes de cable no es económicamente viable. Al trabajar con frecuencias mas bajas, las áreas de cobertura por estación son mucho mayores que con LMDS y es menos sensible a la lluvia, pero sufre una importante atenuación por los edificios, lo que requiere visibilidad directa en la mayoría de los casos.
