1 Introduccion al uso de Solid Works 2D editor

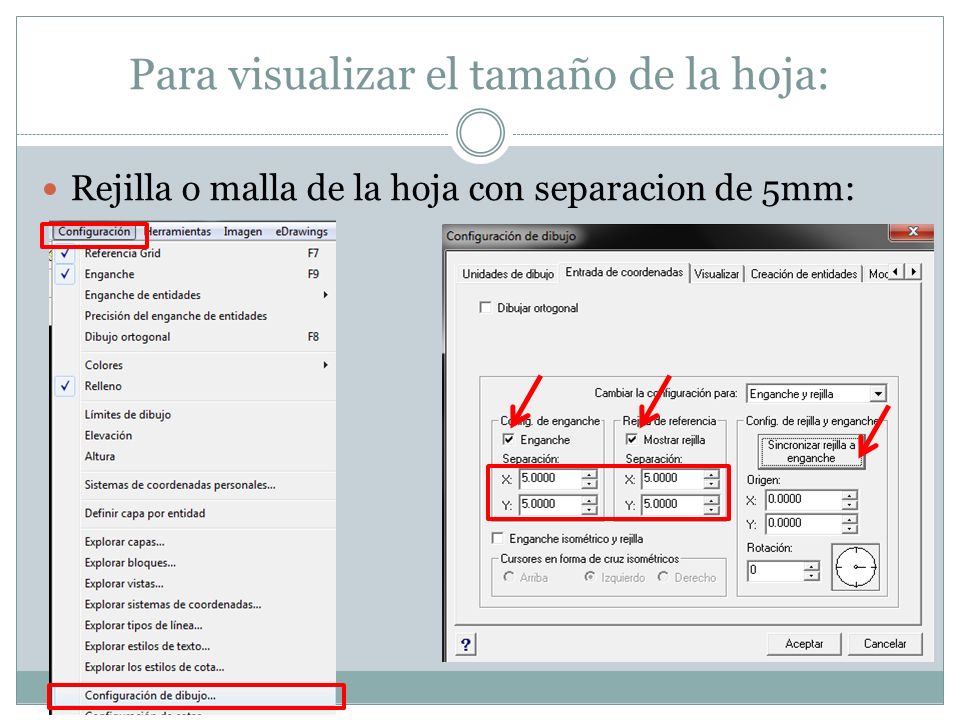

2 Para visualizar el tamaño de la hoja: Rejilla o malla de la hoja con separacion de 5mm:

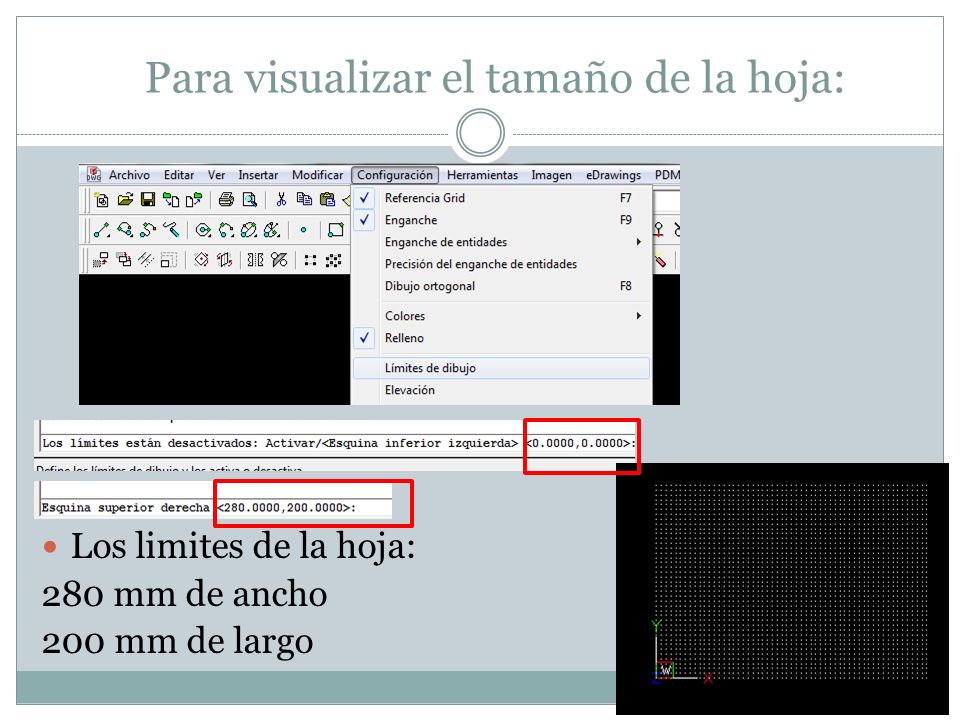

3 Los limites de la hoja: 280 mm de ancho 200 mm de largo Para visualizar el tamaño de la hoja:

4 Trazo de líneas en base a coordenadas: Cartesianas con referencia al origen del dibujo Activando el comando de línea: Escribir en la barra de operaciones las coordenadas iniciales de la línea: Origen del dibujo

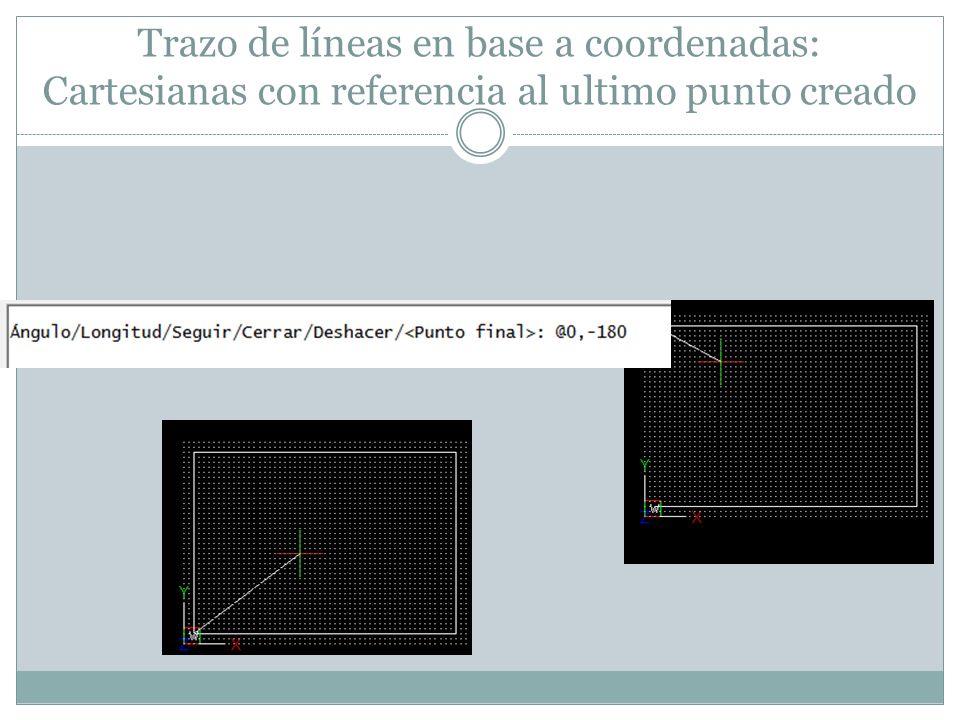

5 Trazo de líneas en base a coordenadas: Cartesianas con referencia al ultimo punto creado

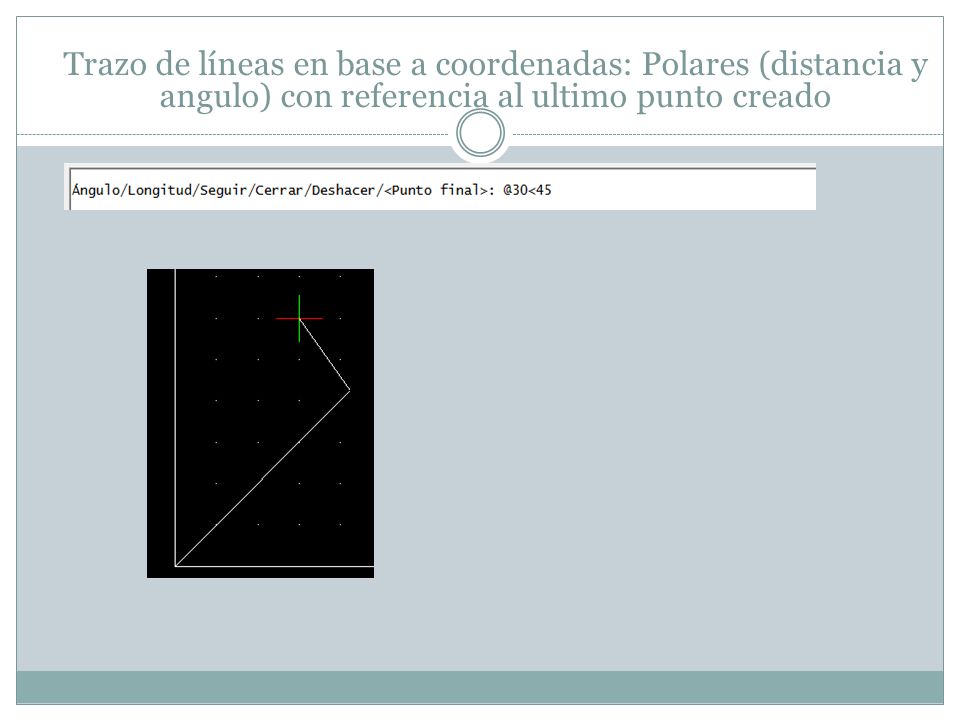

6 Trazo de líneas en base a coordenadas: Polares (distancia y angulo) con referencia al ultimo punto creado

7 Selección de entidades: 1.- Individualmente con click izquierdo del ratón 2.-Ventana de arriba a abajo (selección de piezas completamente dentro de la ventana):

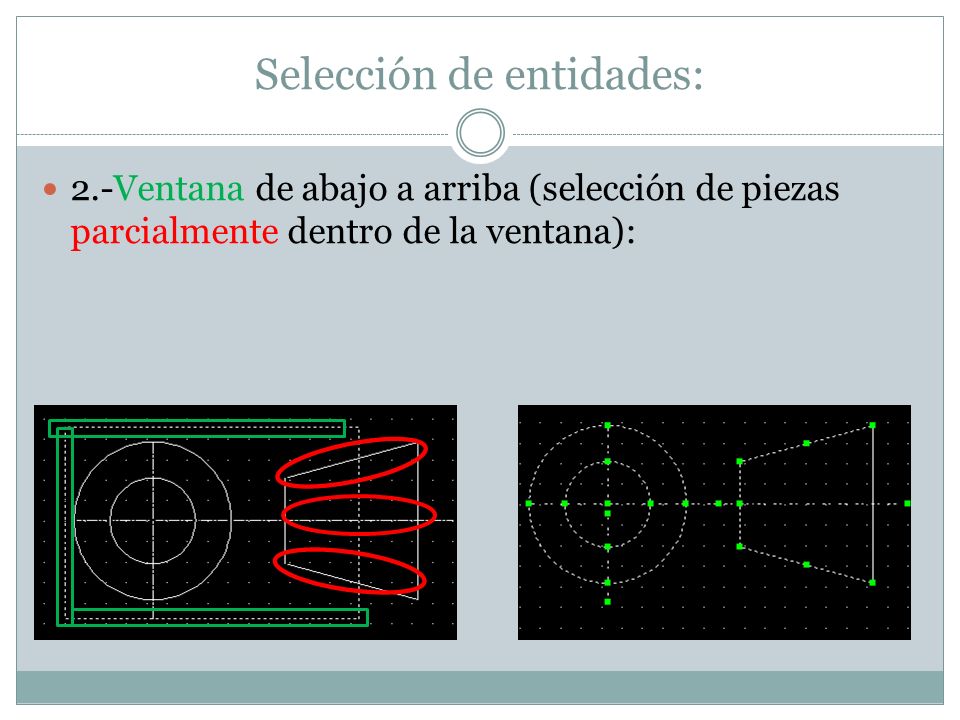

8 Selección de entidades: 2.-Ventana de abajo a arriba (selección de piezas parcialmente dentro de la ventana):

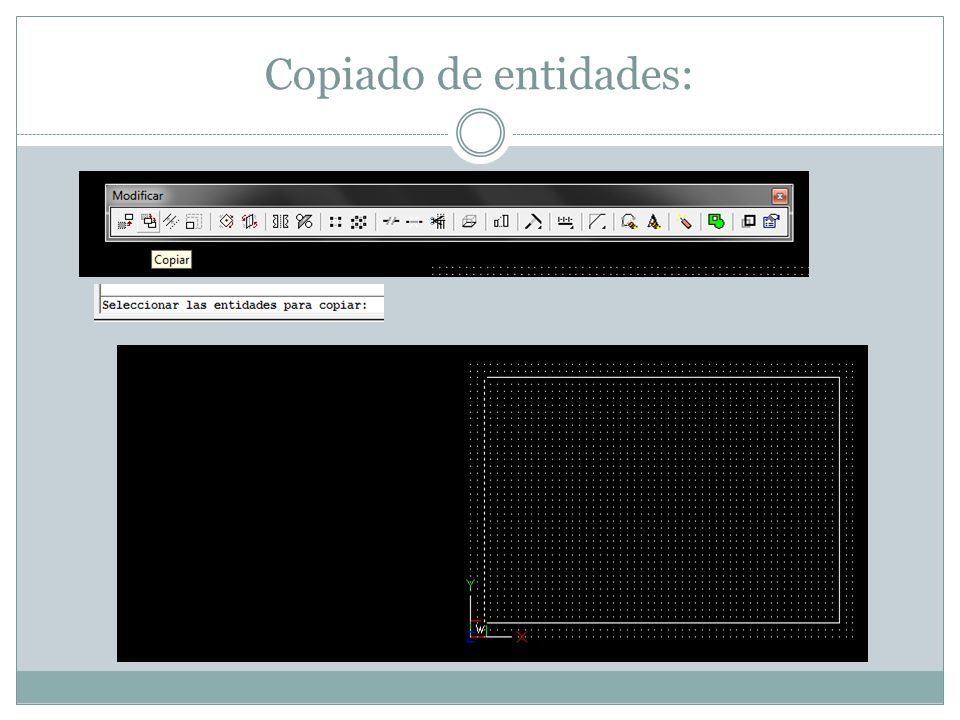

9 Copiado de entidades:

10

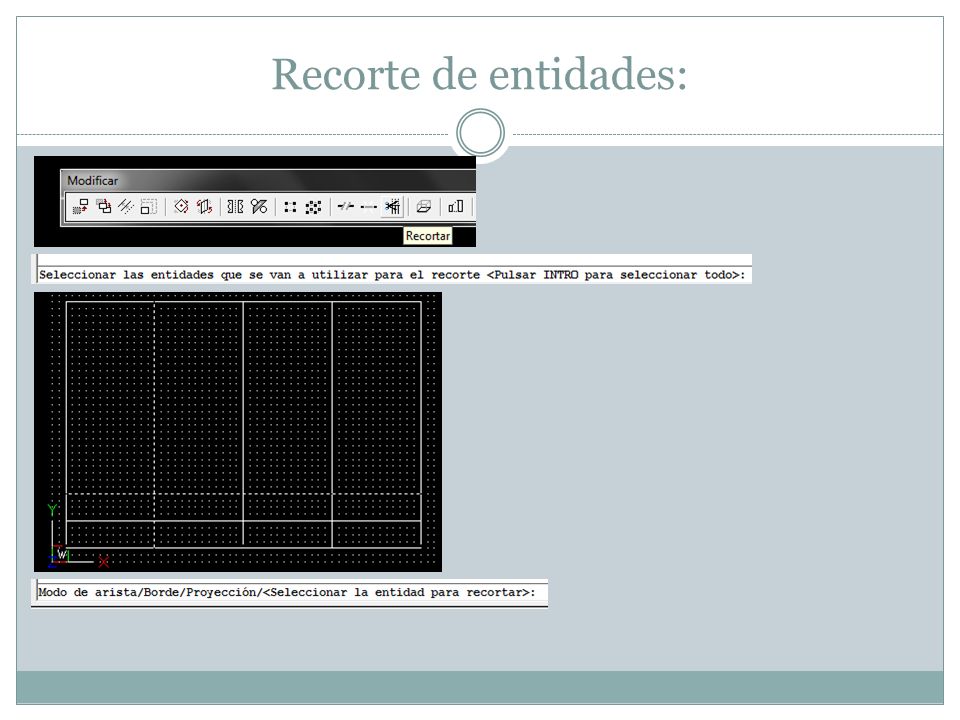

11 Recorte de entidades:

12 Escritura de texto En un solo renglón: En varios renglones:

13 Escritura de texto:

14

15 Tipos de línea: Seleccionar las líneas:

16 Seleccionar desde archivo: Después seleccionar el Tipo de línea deseado: -Center 2: líneas de centro -Dashed 2: líneas ocultas -Phantom: líneas de corte Tipos de línea:

17

18 Escalar entidades:

19 Desplazando elementos: Seleccionar el punto de referencia para mover la pieza. Dar click en el punto a donde se desea desplazar la pieza

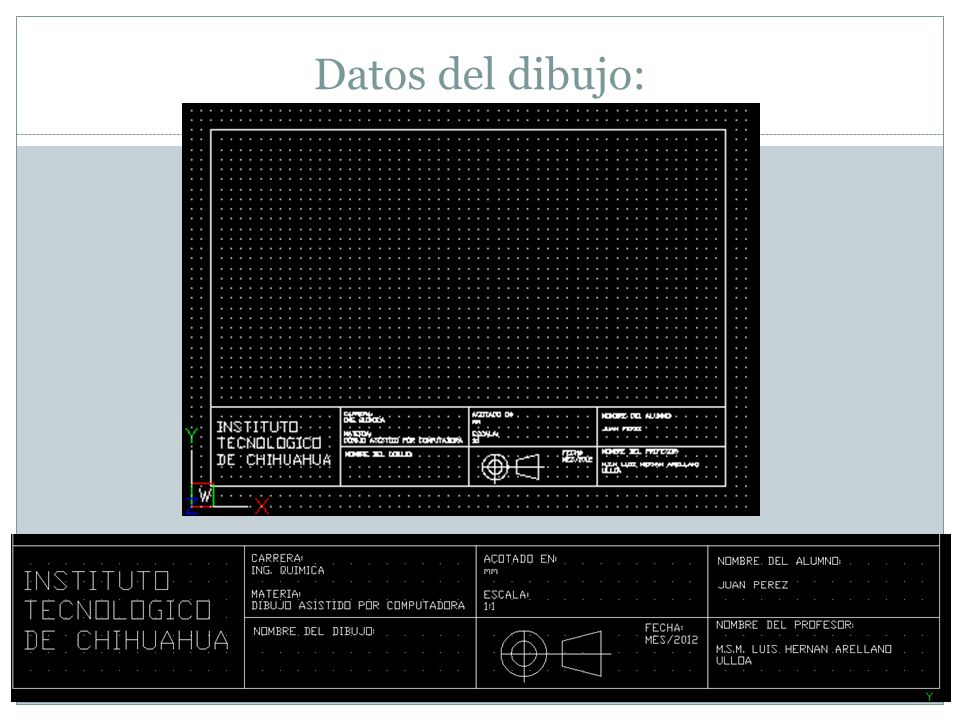

20 Datos del dibujo:
