1 INFRAESTRUCTURA Mgter. Marcelo J. Marinelli

2 REDES WAN ARPAC (1983-1992) x28, x25, SDLC Starnet (1992-1998) FR (Frame Relay) ATMósfera (1998) ATM (Asynchronous Transfer Mode) BBIP (2002) TCP/IP, MPLS (Multiprotocol Label Switching con Calidad de Servicio (QoS) de 3 bits) METRO (2009) GigabitEthernet

3 ROUTERS Trabajan a nivel de capa 3 RED OSI (Open System Interconnection) Reenvío de paquetes (Forwarding) Encaminamiento de paquetes (routing) Usos: Interface LAN – WAN, WI-FI, Borde CPE ( Equipo Local del Cliente) PE (Equipo del proveedor)

4 S WITCH Trabaja en capa 2 nivel de enlace Puertos de acceso: soportan únicamente tráfico de una VLAN. Puertos trunk: soportan tráfico de varias VLANs distintas

5 MODELO OSI Presentaci ón Sesión Transporte Red Enlace Físico Aplicación Presentaci ón Sesión Transporte Red Enlace Físico Aplicación Red Enlace Físico Enlace Físico Router Switch

6 INTERFACES v35 rs232 FDDI RJ45

7 U LTIMA MILLA Cobre: HDSL ( H igh bit rate D igital S ubscriber L ine ) G.HDSL (NORMA G.) ADSL ( Asymmetric Digital Subscriber Line) Fibra óptica (Monomodo, Multimodo) Fttx proviene de FTTH ( Fiber-to-the-home ) Radio enlace (Monocanal, multiplexado) Satelital (SCPC, Vsat) 3G, 4G Coaxil (Cable modem)

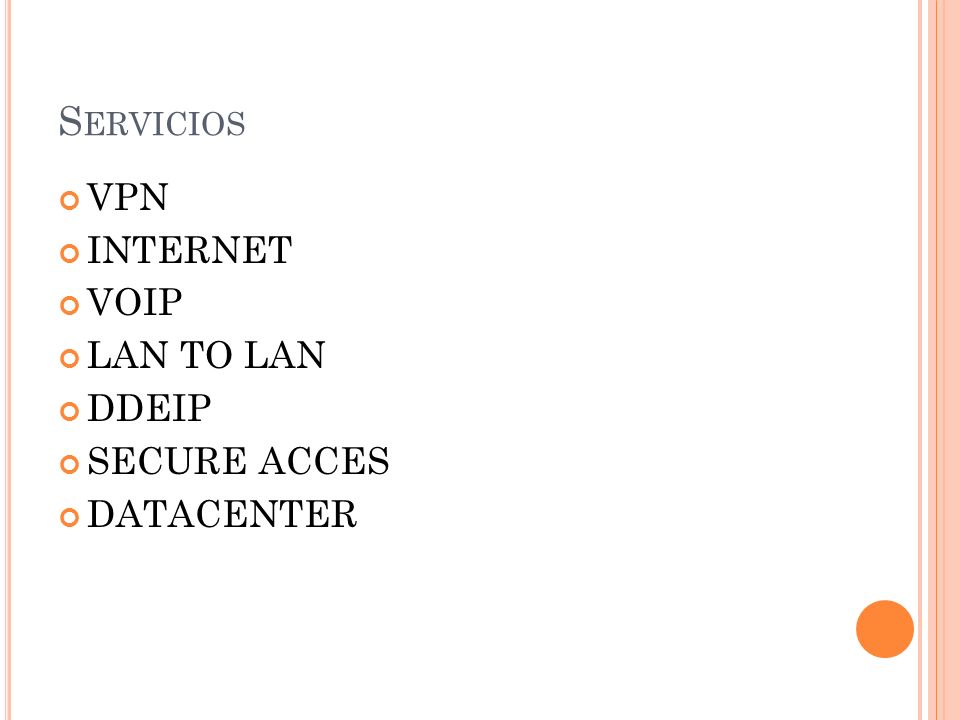

8 S ERVICIOS VPN INTERNET VOIP LAN TO LAN DDEIP SECURE ACCES DATACENTER

9 VPN / INTERNET / DDEIP TIPO A

10 VPN / INTERNET / DDEIP TIPO B

11 A CCESOS AL BBIP (ATM/TX)

12 A CCESOS AL BBIP (METRO/G.)

13 M ETRO 1

14 M ETRO 2

15 M ETRO 3

16 VPN + S ECURE ACCES

17 EQUIPAMIENTO PROVISTO POR LOS I.S.P EN COMODATO LEASING PROVISTO POR CLIENTE CONDICIONES DE LA SALA DE TECNOLOGÍA Energía: 220 V ± 5 %, DDP N-T < 1,5 V Refrigeración – CONTOL DE ACCESO RAC 19”

18 ACCESO C U. CON HDSL

19 ACCESO C U. CON G.HDSL

20 VPN ACCESO C U. BACK-UP 3G

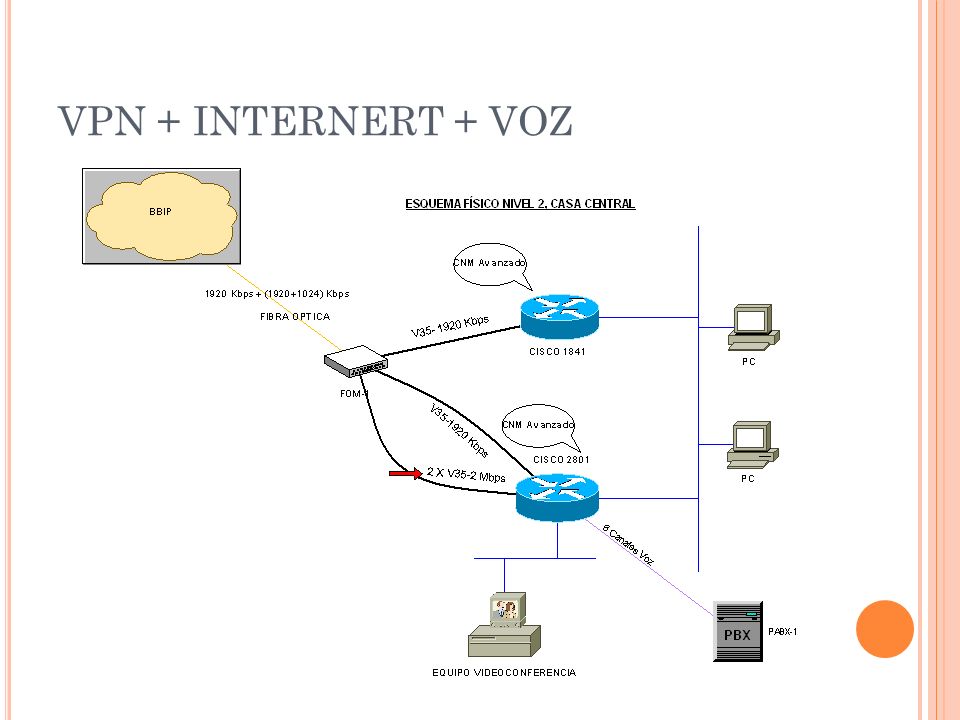

21 VPN + INTERNERT + VOZ

22 RED METRO Y LAN TO LAN

23 RED MIXTA

24 REDES LAN https://cacoo.com/

25 P ROTOCOLOS Ethernet II 10 Mbit/s sobre coaxial fino IEEE 802.3 10BASE5, 10BASE2 10 Mbit/s sobre coaxial grueso10BASE5 10BASE2 10BASE-F10BASE-F 10 Mbit/s sobre fibra óptica. 100BASE-TX100BASE-TX, 100BASE-T4, 100BASE-FX, 100BASE-T2 100BASE-T2 Fast Ethernet a 100100BASE-T4100BASE-FX 100BASE-T2 1000BASE-X Ethernet de 1 Gbit/s sobre fibra óptica.802.3 1000BASE-T Ethernet de 1 Gbit/s1000BASE-X1000BASE-T

26 TRAMAS

27 D IRECCIONAMIENTO IP IPs PRIVADAS 10.1.0.0 255.255.0.0 172.16.0.0 255.255.255.0 192.168.0.0 255.255.255.0 IPs Pública 170.210.193.1 255.255.255.0 170.210.193.0 dirección de la net 170.210.192.1 dirección del gateway 170.210.193.2 a 170.210.193.244 170.210.193.255 dirección de broadcast

28 T ERMINOLOGÍA DHCP NAT GW Ruta estática Ruteo dinámico DNS

29 P LAN DE DIRECCIONAMIENTO IP
