1 TEMA 6: MATERIALES FERROSOS

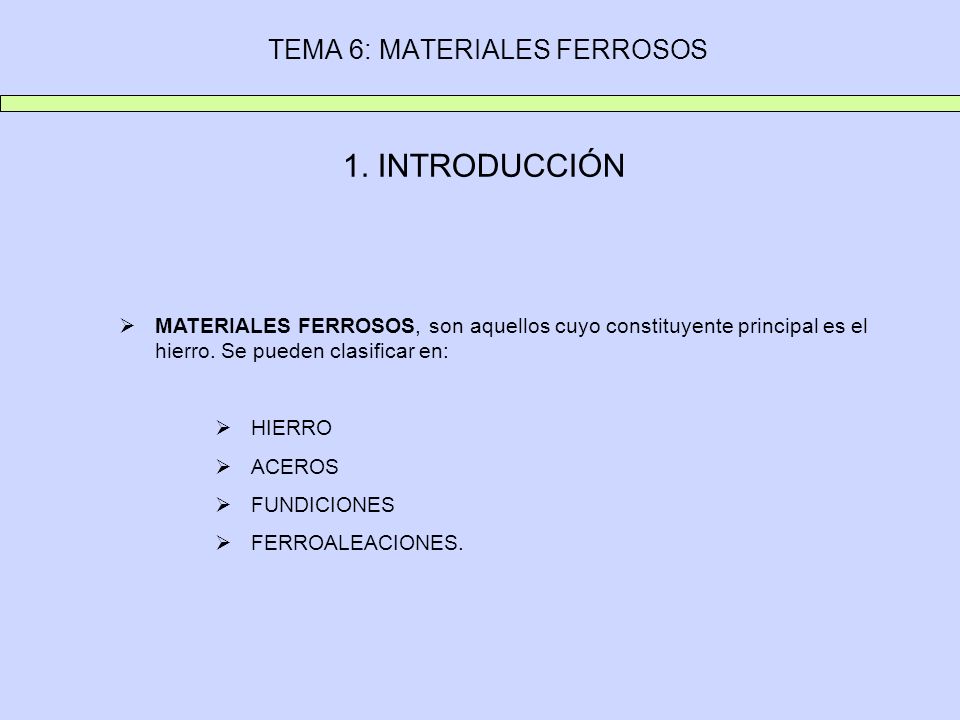

2 TEMA 6: MATERIALES FERROSOS 1. INTRODUCCIÓN MATERIALES FERROSOS, son aquellos cuyo constituyente principal es el hierro. Se pueden clasificar en: HIERRO ACEROS FUNDICIONES FERROALEACIONES.

3 TEMA 6: MATERIALES FERROSOS 2. EVOLUCIÓN HISTÓRICA DE LA SIDERURGIA 6000 a. C. se funden objetos de cobre a. C. bronce fundido al alear cobre y estaño a. C. Los hititas (Turquía) utilizan el hierro. Se encuentra en forma de mineral, y así no tiene utilidad. Hay que separar la mena y la ganga; descubierto este proceso su utilización aumenta: más abundante que el cobre, se encuentra en la corteza terrestre, es más duro y resistente a. C. empieza la Edad de Hierro y se propaga por Oriente Medio. 600 a. C. comienza Edad Hierro en China y Europa. s. I los romanos dominan el mundo, organizan la producción de acero y la fabricación de armas: Damasco, España, Italia, … son centros productores de hierro. 700 Aparece la forja catalana, un tipo de horno con cuba de mampostería provista de tobera lateral para mantener el carbón a mayor Tª Primer Horno Alto, horno de gran capacidad, recibe aire de un fuelle, hierro en contacto con el carbón y disminuye el punto de fusión, se obtiene el hierro colado.

4 TEMA 6: MATERIALES FERROSOS 2. EVOLUCIÓN HISTÓRICA DE LA SIDERURGIA horno de coque, Abraham Darby sustituye el carbón vegetal por coque, más rico en C, más limpio y menos contaminante acero al crisol. Benjamín Huntsman produce el primer acero al crisol. Acero de muy buena calidad Horno de pudelar de Cort, el hierro colado procedente al horno alto se refundía en un horno de reverbero, y se obtenía un hierro forjado de gran calidad Inyección de aire, Neilson mejora la eficacia del alto horno haciendo pasar aire a través de una tubería al rojo vivo Bessemer, inventa el afinado por aire, preparación de acero sin fuego Cowper, inventa el recuperador de calor Emile y Pierre Martin funden los primeros aceros con adición de chatarra.

5 TEMA 6: MATERIALES FERROSOS 2. EVOLUCIÓN HISTÓRICA DE LA SIDERURGIA 1878, Thomas, inventa el revestimiento del convertidor que permite la desfosforación del hierro Siemens inventa la fabricación de acero por vía electrotérmica er Horno alto en España 1902 Heroult, patenta el horno eléctrico de arco er Horno eléctrico en España 1930 Colada continua. 1948, fabricación de acero con convertidores soplados con oxígeno (procedimiento LD) instalación es España de la colada continua. 1978, en Alemania se pone en marcha el horno eléctrico por inducción.

6 TEMA 6: MATERIALES FERROSOS 3. PROCESO SIDERÚRGICO HIERRO CARBÓN DE COQUE FUNDENTES 3.1. MATERIAS PRIMAS

7 TEMA 6: MATERIALES FERROSOS HIERRO El MINERAL DE HIERRO lleva mezclados: La MENA o parte útil: óxidos de hierro La GANGA o parte no útil: sílices, cal, alúmina, etc. MINERALNOMBRE CIENTÍFICO% en Fe del mineralCARACTERÍSTICAS ÓXIDOS MAGNETITA (Fe 3 O 4 ) 72% Mineral más puro y rico. Color gris- negruzco, magnético. HEMATITES (Fe 2 O 3 ) 70%Tiene poco fósforo. Color rojizo, gris LIMONITAS 2Fe 2 O 3 +3 H 2 O 60% Color ocre. Blandas y fáciles de reducir. Contiene fósforo. CARBONATOS SIDERITA Fe CO 3 48% Debe calcinarse en horno de cuba para pasar a óxido de hierro. SULFUROS PIRITA Fe S 2 < 48% Mineral de hierro mezclado con cobre. Color amarillo.

8 TEMA 6: MATERIALES FERROSOS CARBÓN DE COQUE El CARBÓN es la materia prima para obtener COQUE. Sólo son aptas las hullas grasas y semigrasas de llama corta, con contenido en materias volátiles entre 22% y 30%, azufre <1% y cenizas <9% Misión del coque en el proceso siderúrgico: Producir por combustión el calor necesario para la reacción de reducción (eliminar oxígeno) y fundir la mena dentro del horno. Soportar las cargas en el alto horno Producir el gas reductor (CO) que transforma los óxidos en arrabio. ¿Cómo se obtiene el coque? Calentando a >1000 ºC las hullas. Características de un buen coque: Buena resistencia al aplastamiento Baja humedad (<3%) Bajo contenido en azufre (<1%) Bajo contenido en cenizas (<9%) Alto poder calorífico (6500 – 8750 kcal/kg) Mínimo contenido en fósforo y azufre (hacen frágil la fundición)

9 TEMA 6: MATERIALES FERROSOS FUNDENTES Su misión es: Combinarse con la ganga y bajar su punto de fusión, para hacer que la escoria se encuentre fluida. Combinarse con las impurezas, pasándolas a ganga. Los fundentes más utilizados: sílice, caliza (carbonato cálcico) y la dolomía (carbonato magnésico). La cantidad de fundente y su naturaleza debe establecerse con mucho cuidado, dependiendo de la naturaleza y composición de la ganga y la proporción de impurezas. Si ganga ácida SiO 2 fundente básico Al 2 O 3, MgO, CaO Si ganga básica MgO, CaO fundente ácido SiO 2 Si ganga neutra fundente neutro CrO

10 TEMA 6: MATERIALES FERROSOS La chatarra La chatarra de acero es otra materia utilizada para la fabricación de acero. Conjunto de piezas, partes metálicas, etc., de acero, inservibles y sin ninguna utilidad industrial. Puede ser: reciclada, de trasformación, de recuperación.

11 TEMA 6: MATERIALES FERROSOS Es un horno de cuba formado por dos troncos de cono desiguales unidos por sus bases mayores. Parte interior de mampostería de ladrillos refractarios de cm de espesor Parte exterior revestida de plancha de acero reforzada con zunchos EL ALTO HORNO Partes del alto horno: (de arriba abajo) a)Tragante b)Cuba c)Vientre d)Etalajes e)Crisol

12 TEMA 6: MATERIALES FERROSOS

13

14 En la parte superior de la cuba se produce el secado, precalentamiento y deshidratación a Tª 200 – 450ºC En la parte inferior de la cuba, es la zona de reducción 400 – 1200ºC En los etalajes zonas de carburación y fusión 1800ºC La ganga se ha combinado con el fundente formando la escoria que sale por la bigotera. Por la piquera sale el arrabio PROCESO DE OBTENCIÓN DEL ARRABIO

15 TEMA 6: MATERIALES FERROSOS

16 ARRABIO, producto principal del Alto Horno % de hierro. Puede ser de dos tipos: a)Hematites, para piezas fundidas en molde b)Básico, para fabricación de acero en convertidor soplado por oxígeno. ESCORIA, material de desecho que sobrenada el arrabio en el crisol, por su menor densidad. Sus aplicaciones son: a)Áridos para hormigón b)Aislantes térmicos c)cementos PRODUCTOS DEL ALTO HORNO

17 TEMA 6: MATERIALES FERROSOS 4. PROCEDIMIENTOS DE OBTENCIÓN DEL ACERO Para la obtención del acero se utilizan como materias primas el arrabio liquido del alto horno y la chatarra de acero. Se diferencian en la forma y tipo de energía aportada: MARTIN - SIEMENS BESSEMER - THOMAS CONVERTIDOR LD HORNOS ELÉCTRICOS

18 TEMA 6: MATERIALES FERROSOS 4.1. PROCEDIMIENTO MARTIN - SIEMENS Permite cargas de tipo sólido, líquido o mixto. Permite distintos tipos de mezclas, luego se obtienen productos definidos. La solera puede ser ácida, básica o neutra. Según la proporción de gas-aire podemos tener una atmósfera oxidante (para quemar o descarburar), reductora (para eliminar el oxígeno) o neutra (para mantener la Tª). Los gases del horno se les hace pasar por cámaras calentándolas; luego se invierte el sentido, hacía otras cámaras frías. La corriente gaseosa atraviesa el horno en un sentido y otro alternativamente.

19

20 TEMA 6: MATERIALES FERROSOS 4.2. CONVERTIDOR BESSEMER - THOMAS Permite descarburar la fundición gracias a una corriente de aire comprimido que atraviesa la masa de fundición líquida contenida en el convertidor. Tres fases: llenado, soplado y vaciado. El proceso se puede detener cerrando la entrada de aire. Bessemer revestimiento ácido, Thomas básico.

21

22 TEMA 6: MATERIALES FERROSOS 4.3. CONVERTIDOR LD El oxígeno se inyecta a alta presión (10-14 at.)a través de un tubo refrigerado (lanza). Fases del proceso: Carga soplado y afino Colada o vaciado

23 TEMA 6: MATERIALES FERROSOS 4.4. HORNO ELÉCTRICO Fusión de chatarra por medio de una corriente eléctrica y posterior afino del baño fundido. Hay dos tipos de hornos: a)DE ARCO ELÉCTRICO b)DE INDUCCIÓN Ventajas: Fácilmente regulable. Calentamiento rápido. Se mantiene la Tª a voluntad, y muy elevadas. No hay gases en la combustión (menos impurezas). El revestimiento interior puede ser ácido o básico (distintos tipos de fundiciones).

24

25

26 TEMA 6: MATERIALES FERROSOS 4.5. COLADA DEL ACERO El ACERO sale del horno en estado líquido, hay que solidificarlo, varios métodos: Vertiendo el acero sobre moldes de forma establecida (acero moldeado) Colar el acero líquido sobre moldes prismáticos (lingoteras), para transformarlo luego por laminación o forja. Colada continua del acero obteniendo directamente el semiproducto deseado.

27 TEMA 6: MATERIALES FERROSOS 4.6. OBTENCIÓN DE PRODUCTOS COMERCIALES Hay distintos caminos para obtener el acero sólido, pero es necesario transformarlo en productos comerciales. Se realiza por los siguientes procedimientos: Laminación Forja Estampación Moldeo La laminación consiste en hacer pasar un material entre dos rodillos o cilindros que giran a la misma velocidad y en sentidos opuestos, y reducen la sección transversal mediante la presión ejercida por éstos. Puede realizarse en frío o en caliente (800 – 1250º C)

28

29 TEMA 6: MATERIALES FERROSOS 5. ESQUEMA DE UNA SIDERÚRGIA INTEGRAL

30

31 TEMA 6: MATERIALES FERROSOS 6. PRODUCTOS SIDERÚRGICOS HIERRO DULCE (cuando C entre – %) ACEROS (0.025 – 2.1 %) FUNDICIONES (2.1 – 6.67 %) GRAFITO (>6.67 %) FERROALEACIONES

32

33 TEMA 6: MATERIALES FERROSOS CLASIFICACIÓN DE LOS ACEROS COMPOSICIÓN DESIGNACIÓN NUMÉRICA UNE ACEROS AL CARBONO O NO ALEADOS ACEROS ESPECIALES O ALEADOS Presencia de otros elementos < 0.7% De baja aleación: 1 – 5 % De alta aleación: > 5% F significa producto ferroso 1ª cifraindica la serie 2ª cifraindica el grupo 3º cifra indica el individuo 4º cifranumeración cronológica

34 TEMA 6: MATERIALES FERROSOS ALEACIONES Ni> Resistencia< Oxidación Cr> Resistencia> Dureza Cr-Ni>> Resistencia Dureza 18% Cr- 8% Ni – Inox 2% Cr- 5% Ni Si > 0,3%> ElasticidadResortes MgNeutraliza al azufre para templep/alto desgaste Al 1,5% > dureza superficial Mo> Resistencia tracciónpara temple V< FragilidadResortes y herramientas W> Dureza Herramientas Co -W>> Dureza Herramientas Ti< Oxidación

35 TEMA 6: MATERIALES FERROSOS PRESENTACIÓN COMERCIAL DEL ACERO Productos planos, planchas y chapas de 0.5 – 3 mm Productos largos, sección pequeña y gran longitud, barras de distintas secciones: Cuadrada Rectangular (pletina) Redonda Exagonal Media caña Triangular Alambre Perfiles, formas variadas y longitud variable: angular de lados iguales (L), angular de lados desiguales (L), angular en I, H (o doble T), en U, en T, perfiles tubulares (redondo, cuadrado, perfilado)

36 TEMA 6: MATERIALES FERROSOS FUNDICIONES FUNDICIÓN GRIS, presenta el C en forma de grafito laminar: Funde a 1200º C Tenaz, pero poca dureza Soporta altas presiones y temperaturas sin dilatarse FUNDICIÓN BLANCA, presenta el carbono en forma de carburo de hierro Fe 3 C (cementita) de color blanco. Funde a 1150º C Es muy dura, pero frágil Difícil de mecanizar por su dureza. FUNDICIÓN ATRUCHADA, propiedades mezcla de las anteriores. FUNDICIÓN MALEABLE PERLÍTICA, mediante recocido a 900º C de la fundición blanca se produce a su descarburación (de 2-4% a 1-1.5%), eliminando la fragilidad, aumentando la resistencia a tracción. FUNDICIÓN MALEABLE BLANCA, el C de la cementita, ha desaparecido total o parcialmente. FUNDICIÓN MALEABLE NEGRA, C de la cementita precipita en copos de grafito. FUNDICIÓN DE GRAFITO ESFEROIDAL O NODULAR, por adición de Cerio o Mg

37 TEMA 6: MATERIALES FERROSOS FERROALEACIONES PRODUCTOS SIDERÚRGICOS QUE CONTIENEN ADEMÁS DEL HIERRO, UNO O VARIOS ELEMENTOS QUE LO CARACTERIZAN. Se emplean como materia prima para procesos metalúrgicos: Ferromanganesos, Ferrocromos, Ferrosilicios, Ferrovanadios, Ferroníquel, Ferrovolframio. CONGLOMERADOS FÉRREOS Formados por la unión entre sí de distintos tipos de polvos metálicos. Se pueden comprimir en un molde a altas presiones y temperaturas, obteniéndose una masa compacta solidificada. El proceso se llama siterizado o metalúrgia de polvos.
