1 IVAN MAURICIO ORTIZ VARGAS G1N23IVAN FÍSICA MODERNA 2016 UNIVERSIDAD NACIONAL DE COLOMBIA

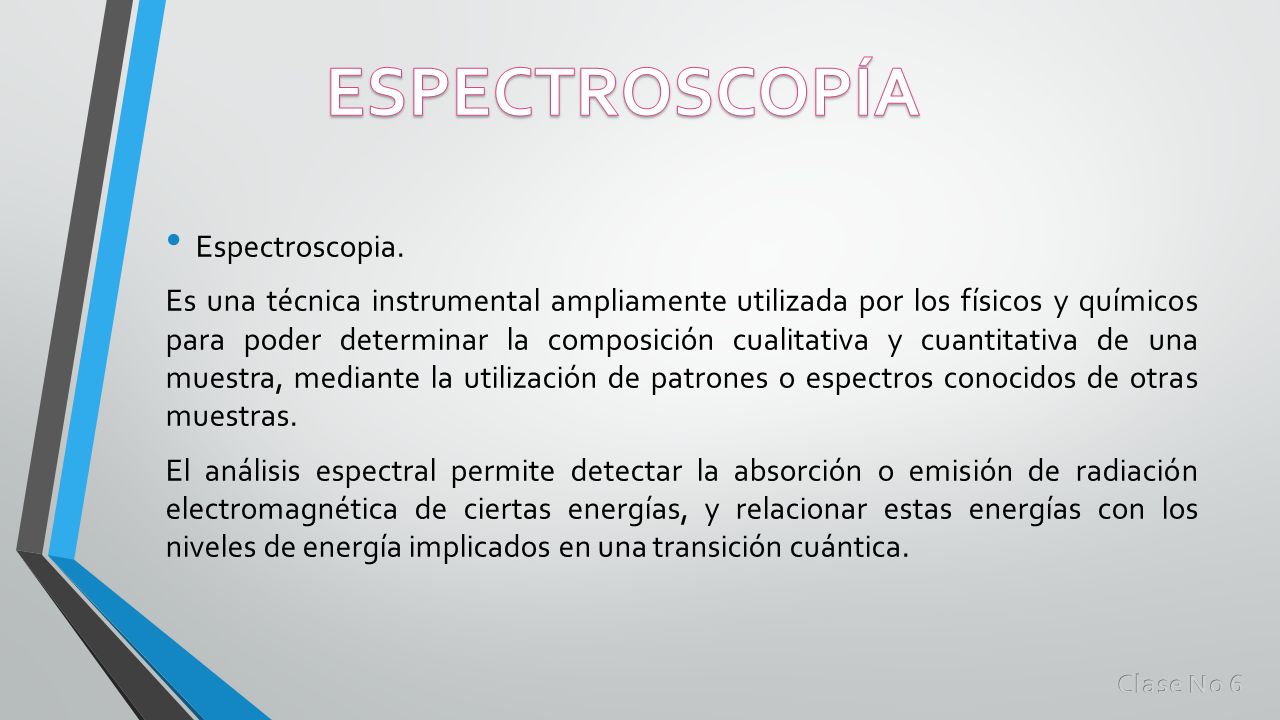

2 Espectroscopia. Es una técnica instrumental ampliamente utilizada por los físicos y químicos para poder determinar la composición cualitativa y cuantitativa de una muestra, mediante la utilización de patrones o espectros conocidos de otras muestras. El análisis espectral permite detectar la absorción o emisión de radiación electromagnética de ciertas energías, y relacionar estas energías con los niveles de energía implicados en una transición cuántica.

3 Origen La luz visible es físicamente idéntica a todas las radiaciones electromagnéticas. Es visible para nosotros porque nuestros ojos evolucionaron para detectar esta estrecha banda de radiación del espectro electromagnético completo. Esta banda es la radiación dominante que emite nuestro Sol. Desde la antigüedad, científicos y filósofos han especulado sobre la naturaleza de la luz.

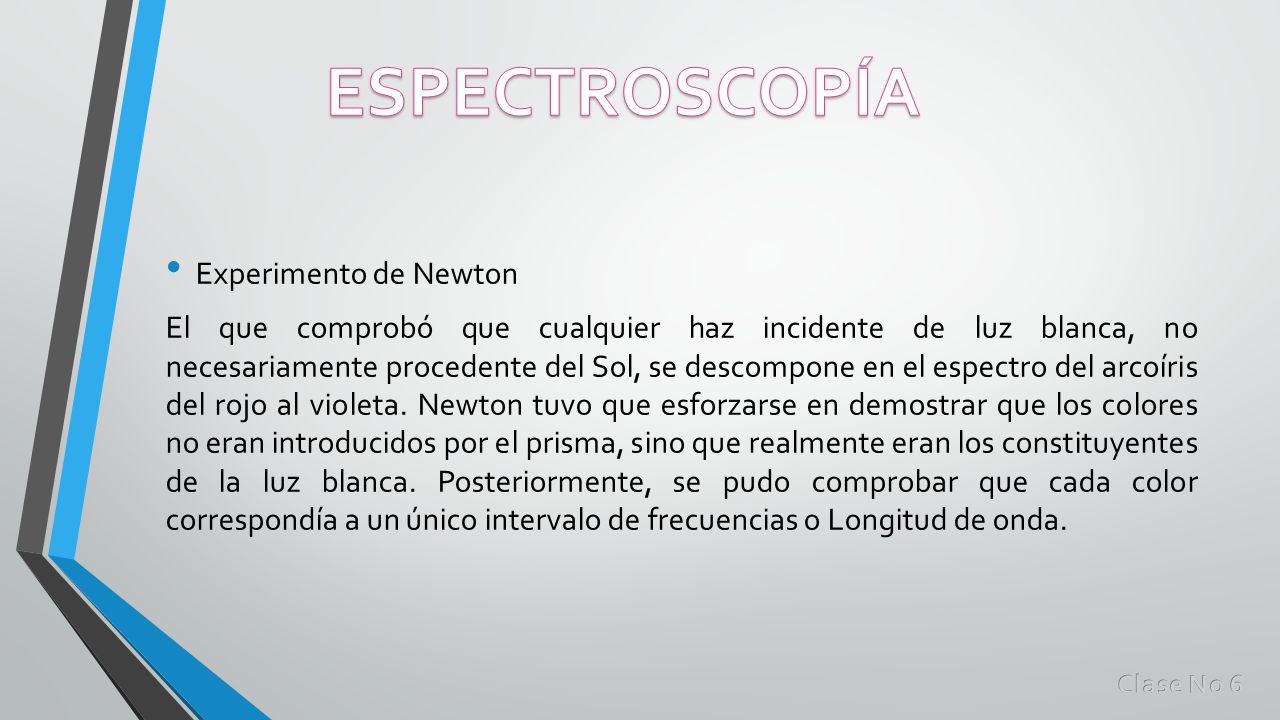

4 Experimento de Newton El que comprobó que cualquier haz incidente de luz blanca, no necesariamente procedente del Sol, se descompone en el espectro del arcoíris del rojo al violeta. Newton tuvo que esforzarse en demostrar que los colores no eran introducidos por el prisma, sino que realmente eran los constituyentes de la luz blanca. Posteriormente, se pudo comprobar que cada color correspondía a un único intervalo de frecuencias o Longitud de onda.

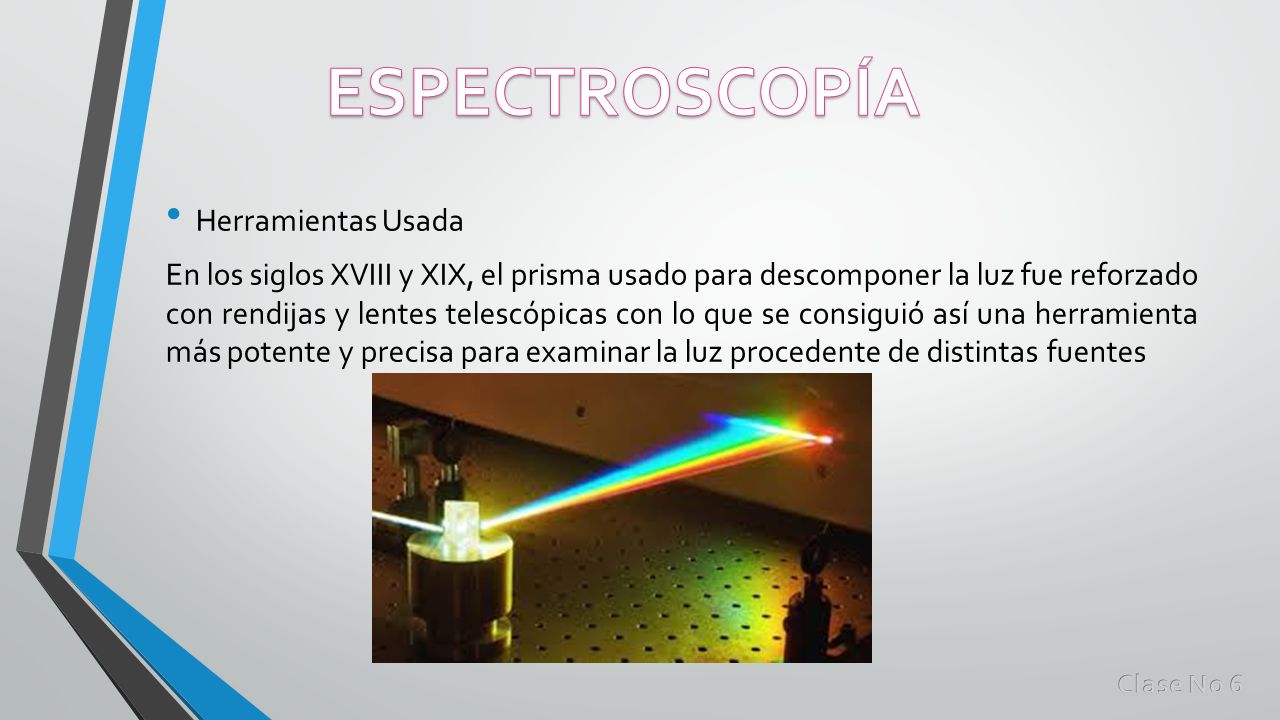

5 Herramientas Usada En los siglos XVIII y XIX, el prisma usado para descomponer la luz fue reforzado con rendijas y lentes telescópicas con lo que se consiguió así una herramienta más potente y precisa para examinar la luz procedente de distintas fuentes

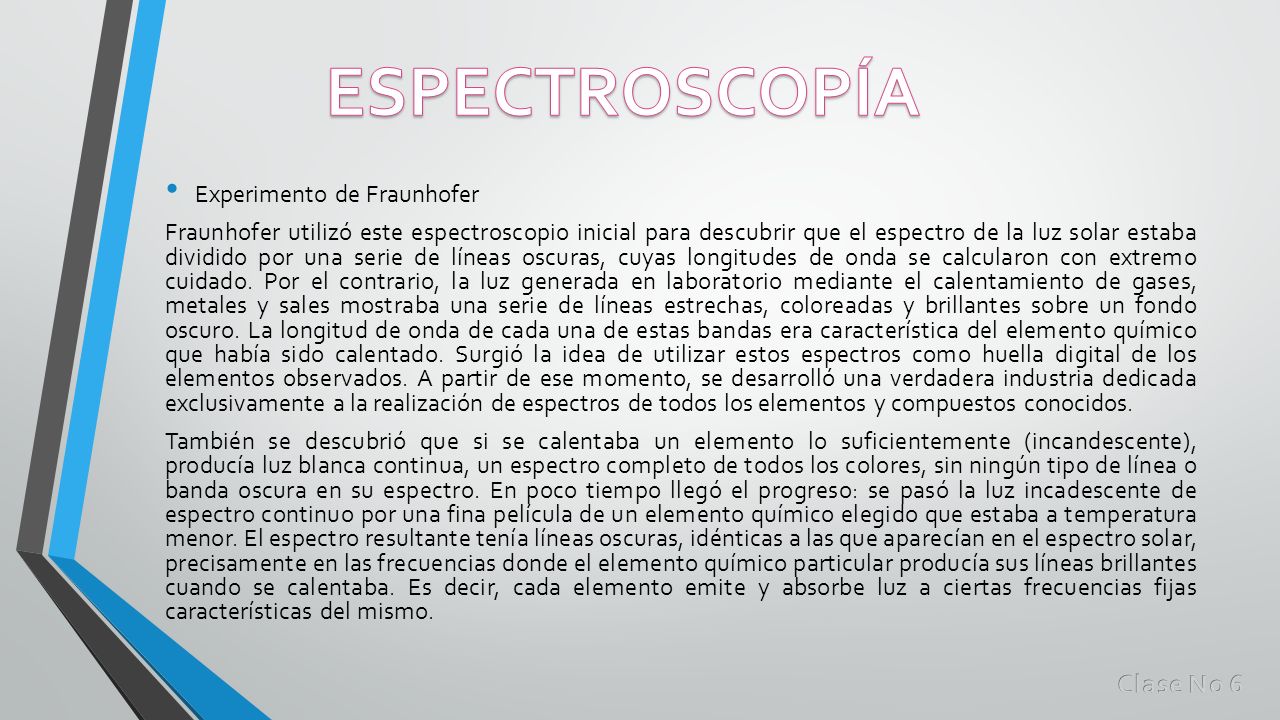

6 Experimento de Fraunhofer Fraunhofer utilizó este espectroscopio inicial para descubrir que el espectro de la luz solar estaba dividido por una serie de líneas oscuras, cuyas longitudes de onda se calcularon con extremo cuidado. Por el contrario, la luz generada en laboratorio mediante el calentamiento de gases, metales y sales mostraba una serie de líneas estrechas, coloreadas y brillantes sobre un fondo oscuro. La longitud de onda de cada una de estas bandas era característica del elemento químico que había sido calentado. Surgió la idea de utilizar estos espectros como huella digital de los elementos observados. A partir de ese momento, se desarrolló una verdadera industria dedicada exclusivamente a la realización de espectros de todos los elementos y compuestos conocidos. También se descubrió que si se calentaba un elemento lo suficientemente (incandescente), producía luz blanca continua, un espectro completo de todos los colores, sin ningún tipo de línea o banda oscura en su espectro. En poco tiempo llegó el progreso: se pasó la luz incadescente de espectro continuo por una fina película de un elemento químico elegido que estaba a temperatura menor. El espectro resultante tenía líneas oscuras, idénticas a las que aparecían en el espectro solar, precisamente en las frecuencias donde el elemento químico particular producía sus líneas brillantes cuando se calentaba. Es decir, cada elemento emite y absorbe luz a ciertas frecuencias fijas características del mismo.

7 Experimento de Fraunhofer Las líneas oscuras de Fraunhofer, que aparecían en el espectro solar, son el resultado de la absorción de ciertas frecuencias características por los elementos químicos presentes en las capas más exteriores de nuestra estrella. Aún había dudas: en 1878, en el espectro solar se detectaron líneas que no casaban con las de ningún elemento conocido. De ello, los astrónomos predijeron la existencia de un elemento nuevo, llamado helio. En 1895 se descubrió el helio terrestre.

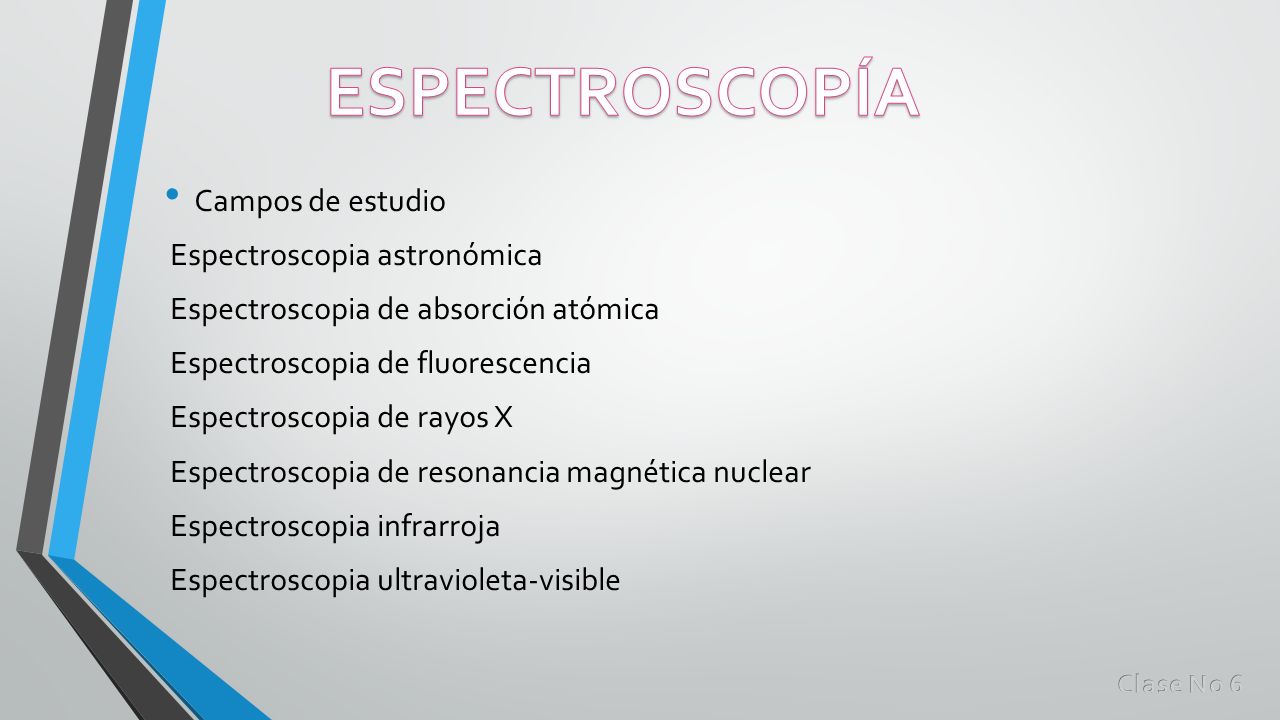

8 Campos de estudio Espectroscopia astronómica Espectroscopia de absorción atómica Espectroscopia de fluorescencia Espectroscopia de rayos X Espectroscopia de resonancia magnética nuclear Espectroscopia infrarroja Espectroscopia ultravioleta-visible

9 Espectrómetro El Espectrómetro es un aparato capaz de analizar el espectro característico de un movimiento ondulatorio. Se aplica a variados instrumentos que operan sobre un amplio campo de longitudes de onda.

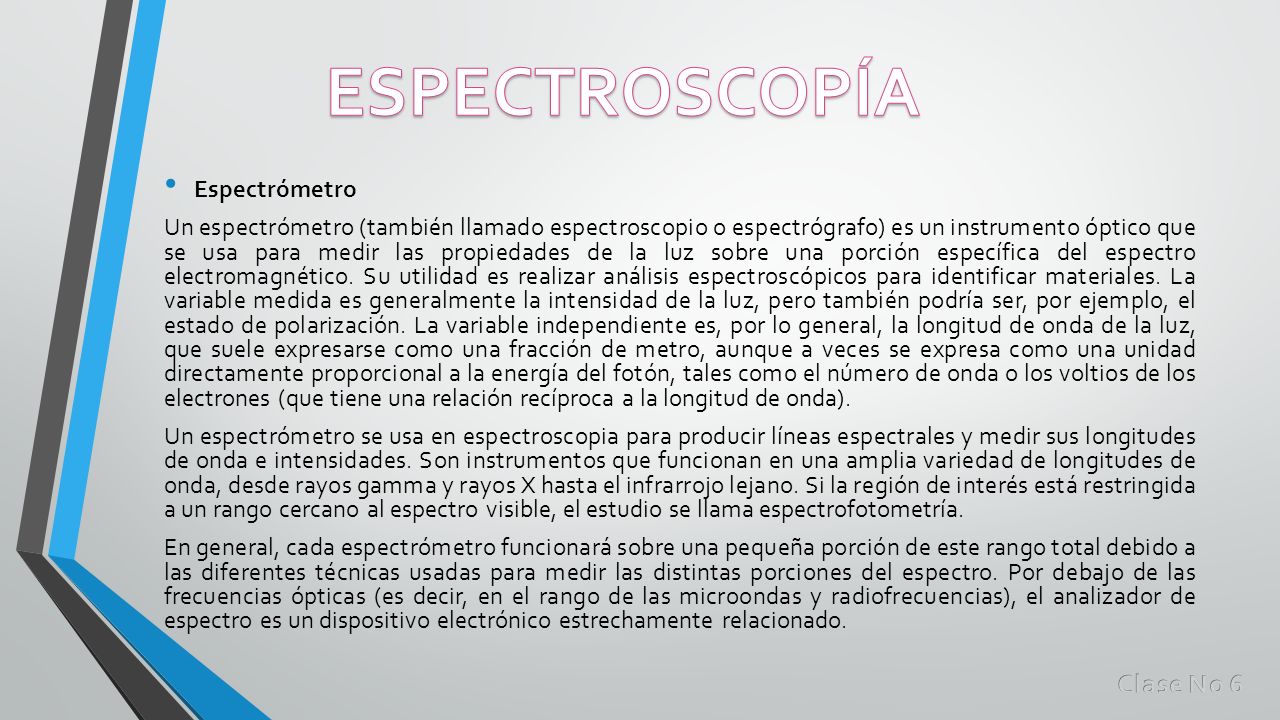

10 Espectrómetro Un espectrómetro (también llamado espectroscopio o espectrógrafo) es un instrumento óptico que se usa para medir las propiedades de la luz sobre una porción específica del espectro electromagnético. Su utilidad es realizar análisis espectroscópicos para identificar materiales. La variable medida es generalmente la intensidad de la luz, pero también podría ser, por ejemplo, el estado de polarización. La variable independiente es, por lo general, la longitud de onda de la luz, que suele expresarse como una fracción de metro, aunque a veces se expresa como una unidad directamente proporcional a la energía del fotón, tales como el número de onda o los voltios de los electrones (que tiene una relación recíproca a la longitud de onda). Un espectrómetro se usa en espectroscopia para producir líneas espectrales y medir sus longitudes de onda e intensidades. Son instrumentos que funcionan en una amplia variedad de longitudes de onda, desde rayos gamma y rayos X hasta el infrarrojo lejano. Si la región de interés está restringida a un rango cercano al espectro visible, el estudio se llama espectrofotometría. En general, cada espectrómetro funcionará sobre una pequeña porción de este rango total debido a las diferentes técnicas usadas para medir las distintas porciones del espectro. Por debajo de las frecuencias ópticas (es decir, en el rango de las microondas y radiofrecuencias), el analizador de espectro es un dispositivo electrónico estrechamente relacionado.

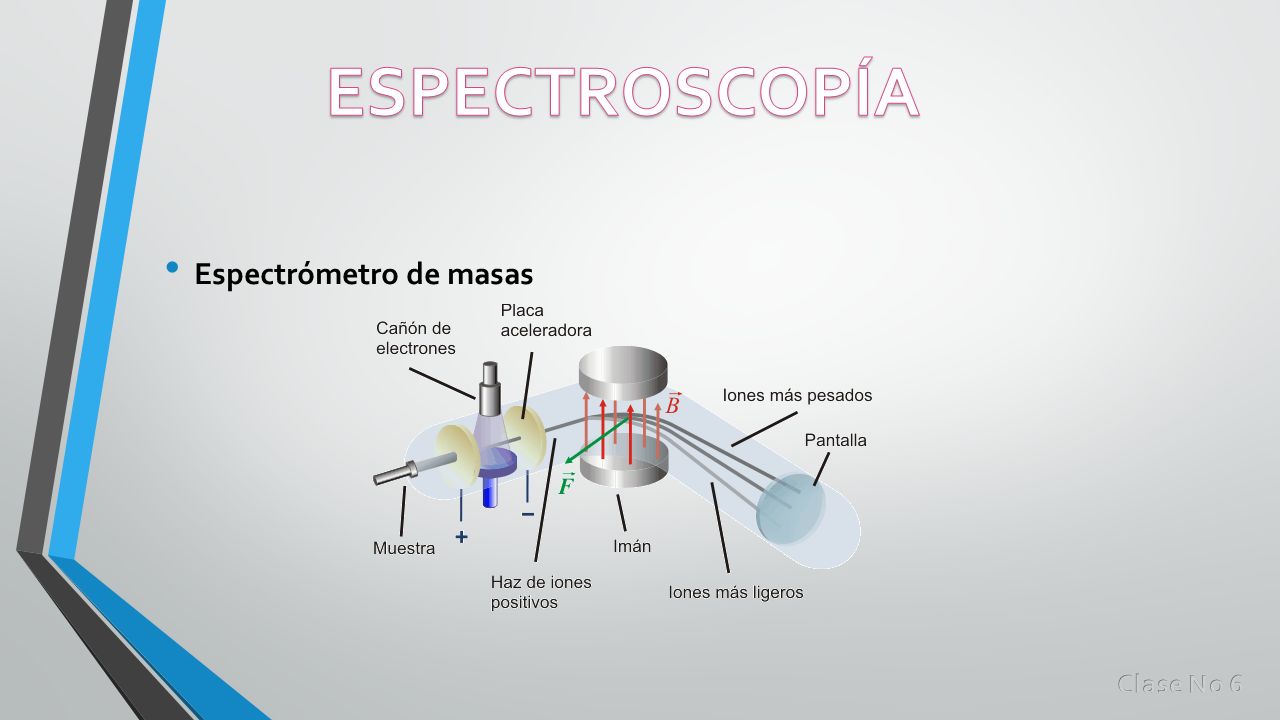

11 Espectrómetro de masas

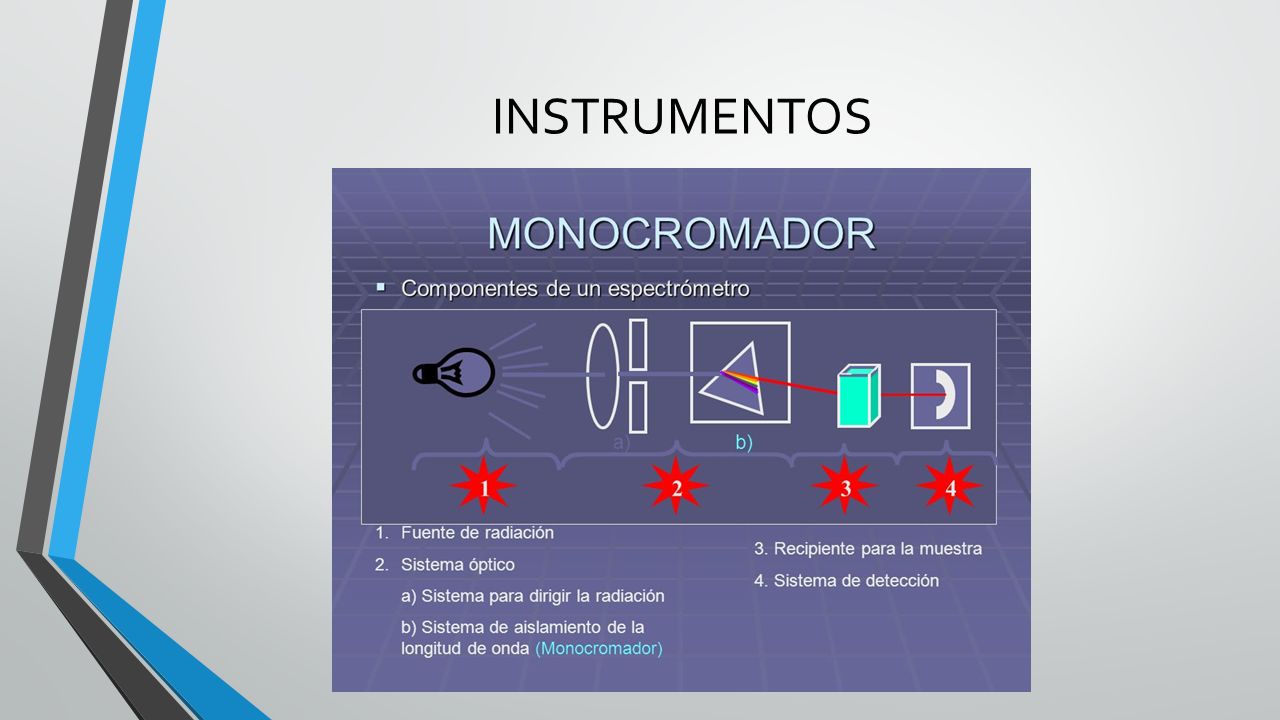

12 INSTRUMENTOS

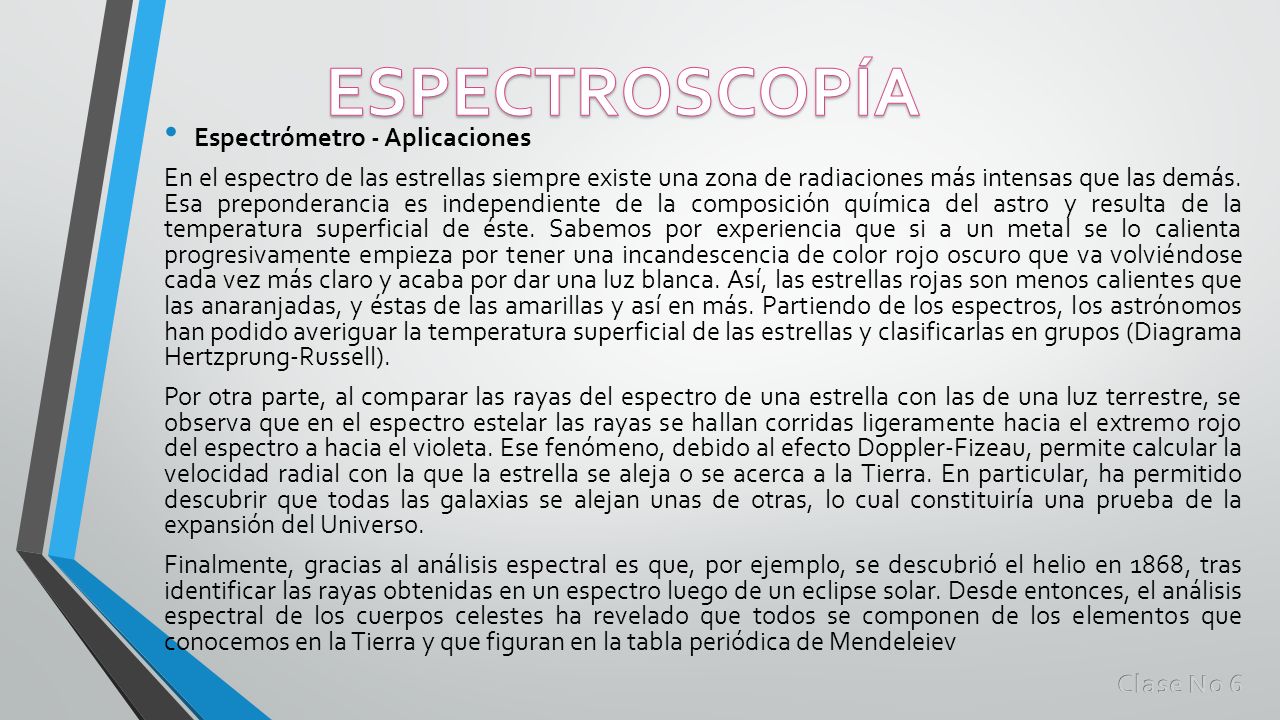

13 Espectrómetro - Aplicaciones En el espectro de las estrellas siempre existe una zona de radiaciones más intensas que las demás. Esa preponderancia es independiente de la composición química del astro y resulta de la temperatura superficial de éste. Sabemos por experiencia que si a un metal se lo calienta progresivamente empieza por tener una incandescencia de color rojo oscuro que va volviéndose cada vez más claro y acaba por dar una luz blanca. Así, las estrellas rojas son menos calientes que las anaranjadas, y éstas de las amarillas y así en más. Partiendo de los espectros, los astrónomos han podido averiguar la temperatura superficial de las estrellas y clasificarlas en grupos (Diagrama Hertzprung-Russell). Por otra parte, al comparar las rayas del espectro de una estrella con las de una luz terrestre, se observa que en el espectro estelar las rayas se hallan corridas ligeramente hacia el extremo rojo del espectro a hacia el violeta. Ese fenómeno, debido al efecto Doppler-Fizeau, permite calcular la velocidad radial con la que la estrella se aleja o se acerca a la Tierra. En particular, ha permitido descubrir que todas las galaxias se alejan unas de otras, lo cual constituiría una prueba de la expansión del Universo. Finalmente, gracias al análisis espectral es que, por ejemplo, se descubrió el helio en 1868, tras identificar las rayas obtenidas en un espectro luego de un eclipse solar. Desde entonces, el análisis espectral de los cuerpos celestes ha revelado que todos se componen de los elementos que conocemos en la Tierra y que figuran en la tabla periódica de Mendeleiev

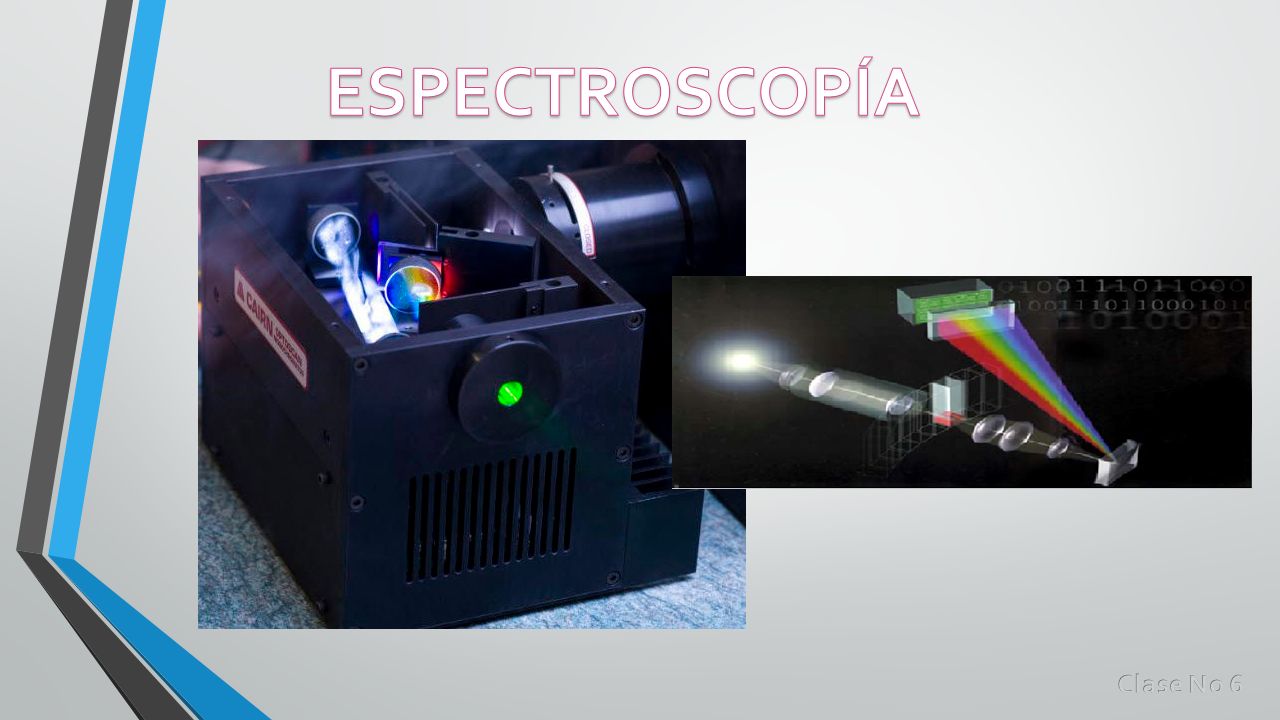

14

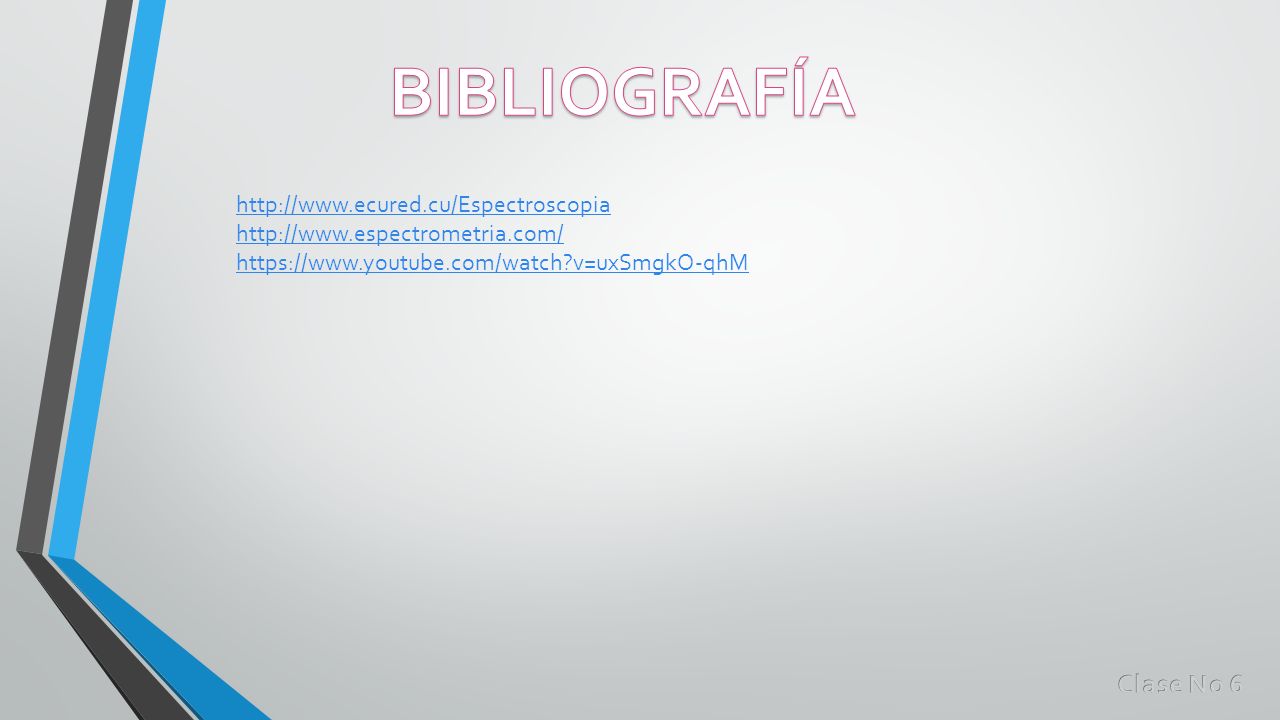

15 http://www.ecured.cu/Espectroscopia http://www.espectrometria.com/ https://www.youtube.com/watch?v=uxSmgkO-qhM
