Servicio de tecnología de voz IP VoIP. Tema 8 SRI Vicente Sánchez Patón I.E.S Gregorio Prieto.

Presentaciones similares


Presentación del tema: "Servicio de tecnología de voz IP VoIP. Tema 8 SRI Vicente Sánchez Patón I.E.S Gregorio Prieto."— Transcripción de la presentación:

1 Servicio de tecnología de voz IP VoIP. Tema 8 SRI Vicente Sánchez Patón I.E.S Gregorio Prieto

2 Telefonía tradicional Los sistemas de telefonía tradicional están guiados por un sistema muy simple pero ineficiente denominado conmutación de circuitos. La conmutación de circuitos a sido usado por las operadoras tradicionales por mas de 100 años. En este sistema cuando una llamada es realizada la conexión es mantenida durante todo el tiempo que dure la comunicación. Este tipo de comunicaciones es denominada "circuito" porque la conexión esta realizada entre 2 puntos hacia ambas direcciones. Estos son los fundamentos del sistema de telefonía convencional.

3 Telefonía tradicional Así es como funciona una llamada típica en un sistema de telefonía convencional: Se levanta el teléfono y se escucha el tono de marcado. Esto deja saber que existe una conexión con el operador local de telefonía. Se disca el número de teléfono al que se desea llamar. La llamada es transmitida a trabes del conmutador (switch) de su operador apuntando hacia el teléfono marcado. Una conexión es creada entre tu teléfono y la persona que se esta llamando, entremedio de este proceso el operador de telefonía utiliza varios conmutadores para lograr la comunicación entre las 2 líneas. El teléfono suena a la persona que estamos llamando y alguien contesta la llamada. La conexión abre el circuito. Uno habla por un tiempo determinado y luego cuelga el teléfono. Cuando se cuelga el teléfono el circuito automáticamente es cerrado, de esta manera liberando la línea y todas las líneas que intervinieron en la comunicación.

4 Funcionamiento de VoIP Voz sobre Protocolo de Internet, también llamado Voz sobre IP, Voz IP, VozIP, VoIP (por sus siglas en inglés, Voice over IP), es un grupo de recursos que hacen posible que la señal de voz viaje a través de Internet empleando un protocolo IP (Protocolo de Internet). Esto significa que se envía la señal de voz en forma digital, en paquetes de datos, en lugar de enviarla en forma analógica a través de circuitos utilizables sólo por telefonía convencional como las redes PSTN (sigla de Public Switched Telephone Network, Red Telefónica Pública Conmutada).

5 Funcionamiento de VoIP Así funcionaria una comunicación mediante Telefonía VoIP entre estos 2 teléfonos: Se levanta el teléfono, lo que envía una señal al conversor analógico-digital llamado ATA. El ATA recibe la señal y envía un tono de llamado, esto deja saber que ya se tiene conexión a internet. Se marca el numero de teléfono de la persona que se desea llamar, los números son convertidos a digital por el ATA y guardados temporalmente. Los datos del número telefónico son enviados a tu proveedor e VoIP. Las computadoras de tu proveedor VoIP revisan este numero para asegurarse que esta en un formato valido. El proveedor determina a quien corresponde este número y lo transforma en una dirección IP. El proveedor conecta los dos dispositivos que intervienen en la llamada. En la otra punta, una señal es enviada al ATA de la persona que recibe la llamada para que este haga sonar el teléfono de la otra persona. Una vez que la otra persona levanta el teléfono, una comunicación es establecida entre tu computadora y la computadora de la otra persona. Esto significa que cada sistema esta esperando recibir paquetes del otro sistema. En el medio, la infraestructura de internet maneja los paquetes de voz la comunicación de la misma forma que haría con un o con una página web. Cada sistema debe estar funcionando en el mismo protocolo para poder comunicarse. Los sistemas implementan dos canales, uno en cada dirección. Se habla por un periodo de tiempo. Durante la conversación, tu sistema y el sistema de la persona que se esta llamando transmiten y reciben paquetes entre si. Cuando se termina la llamada, se cuelga el teléfono. En este momento el circuito es cerrado. El ATA envía una señal al proveedor de Telefonía IP informando que la llamada a sido concluida.

6 Protocolos VoIP Los Protocolos que se usan para enviar las señales de voz sobre la red IP se conocen como protocolos de Voz sobre IP o protocolos IP. Estos pueden verse como aplicaciones comerciales de la "Red experimental de Protocolo de Voz" (1973), inventada por ARPANET. El tráfico de Voz sobre IP puede circular por cualquier red IP, incluyendo aquellas conectadas a Internet, como por ejemplo las redes de área local (LAN).

7 Protocolos VoIP Es muy importante diferenciar entre Voz sobre IP (VoIP) y Telefonía sobre IP. VoIP es el conjunto de normas, dispositivos, protocolos, en definitiva la tecnología que permite comunicar voz sobre el protocolo IP. Telefonía sobre IP es el servicio telefónico disponible al público, por tanto con numeración E.164, realizado con tecnología de VoIP.

8 Protocolos VoIP Protocolos de VoIP: son los lenguajes que utilizarán los distintos dispositivos VoIP para su conexión. Esta parte es importante ya que de ella dependerá la eficacia y la complejidad de la comunicación. Por orden de antigüedad (de más antiguo a más nuevo): H Protocolo definido por la ITU-T; SIP - Protocolo definido por la IETF; Megaco (También conocido como H.248) y MGCP - Protocolos de control; UNIStim - Protocolo propiedad de Nortel(Avaya); Skinny Client Control Protocol - Protocolo propiedad de Cisco; MiNet - Protocolo propiedad de Mitel; CorNet-IP - Protocolo propiedad de Siemens; IAX - Protocolo original para la comunicación entre PBXs Asterisk (Es un estándar para los demás sistemas de comunicaciones de datos,[cita requerida] actualmente está en su versión 2, IAX2);

9 Protocolos VoIP Skype - Protocolo propietario peer-to-peer utilizado en la aplicación Skype; IAX2 - Protocolo para la comunicación entre PBXs Asterisk en reemplazo de IAX; Jingle - Protocolo abierto utilizado en tecnología XMPP; MGCP- Protocolo proprietário de Cisco; weSIP- Protocolo licencia gratuita de VozTelecom.

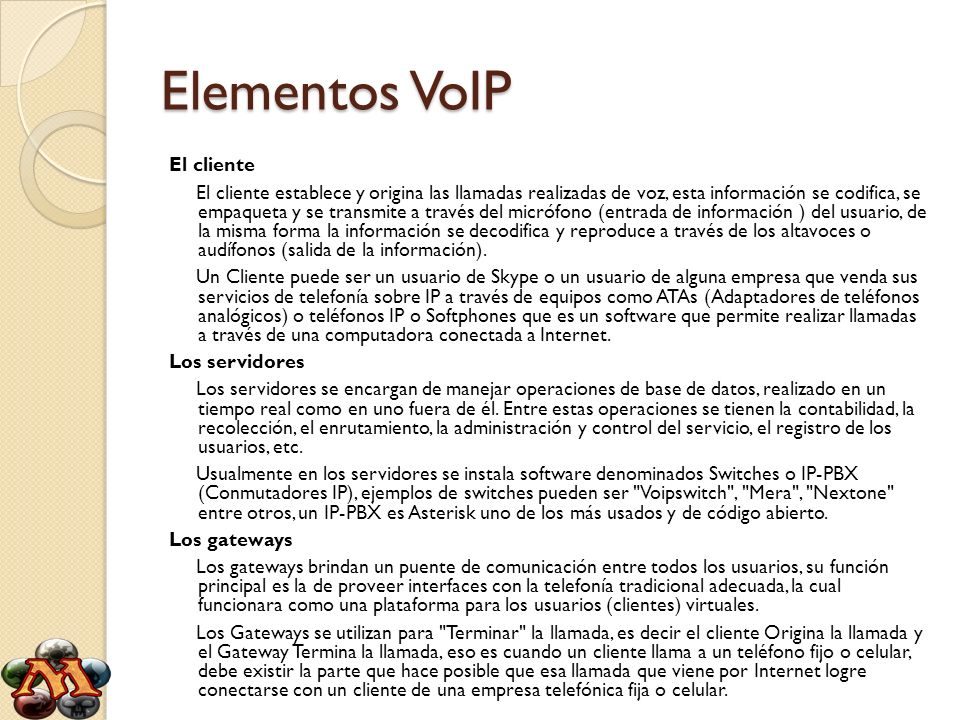

10 Elementos VoIP El cliente El cliente establece y origina las llamadas realizadas de voz, esta información se codifica, se empaqueta y se transmite a través del micrófono (entrada de información ) del usuario, de la misma forma la información se decodifica y reproduce a través de los altavoces o audífonos (salida de la información). Un Cliente puede ser un usuario de Skype o un usuario de alguna empresa que venda sus servicios de telefonía sobre IP a través de equipos como ATAs (Adaptadores de teléfonos analógicos) o teléfonos IP o Softphones que es un software que permite realizar llamadas a través de una computadora conectada a Internet. Los servidores Los servidores se encargan de manejar operaciones de base de datos, realizado en un tiempo real como en uno fuera de él. Entre estas operaciones se tienen la contabilidad, la recolección, el enrutamiento, la administración y control del servicio, el registro de los usuarios, etc. Usualmente en los servidores se instala software denominados Switches o IP-PBX (Conmutadores IP), ejemplos de switches pueden ser "Voipswitch", "Mera", "Nextone" entre otros, un IP-PBX es Asterisk uno de los más usados y de código abierto. Los gateways Los gateways brindan un puente de comunicación entre todos los usuarios, su función principal es la de proveer interfaces con la telefonía tradicional adecuada, la cual funcionara como una plataforma para los usuarios (clientes) virtuales. Los Gateways se utilizan para "Terminar" la llamada, es decir el cliente Origina la llamada y el Gateway Termina la llamada, eso es cuando un cliente llama a un teléfono fijo o celular, debe existir la parte que hace posible que esa llamada que viene por Internet logre conectarse con un cliente de una empresa telefónica fija o celular.


Descargar ppt "Servicio de tecnología de voz IP VoIP. Tema 8 SRI Vicente Sánchez Patón I.E.S Gregorio Prieto."
