6B.1 1 CMNUCC - NAI SOFTWARE Sector: Energía Aspectos Prácticos y Ejercicios CGE Taller de Entrenamiento en la Preparación del Inventario Nacional de Emisiones.

Presentaciones similares


Presentación del tema: "6B.1 1 CMNUCC - NAI SOFTWARE Sector: Energía Aspectos Prácticos y Ejercicios CGE Taller de Entrenamiento en la Preparación del Inventario Nacional de Emisiones."— Transcripción de la presentación:

1 6B.1 1 CMNUCC - NAI SOFTWARE Sector: Energía Aspectos Prácticos y Ejercicios CGE Taller de Entrenamiento en la Preparación del Inventario Nacional de Emisiones y Remociones de Gases de Invernadero

2 6B.2 2 CONTENIDO Detalles específicos del uso del CMNUCC – NAI Software para calcular y reportar las emisiones de GEI en el sector Energía. Ejercicios prácticos (para ser resueltos por los participantes después de las presentaciones).

3 6B.3 3 GENERALIDADES La elección de un método de buena práctica es guiado por el árbol de decisión correspondiente en las IPCC GPG, 2000 y 2003 de acuerdo a las circunstancias nacionales. El CMNUCC -NAI Software contiene, básicamente, los métodos de menor complejidad que pueden utilizar los países para la preparación de inventarios. No obstante, en principio, el software puede ser utilizado para reportar los estimados de emisiones independientemente de la complejidad del método utilizado (Nivel 2, 3 etc.).

4 6B.4 4 Sector: Energía

5 6B.5 5 SECTOR: ENERGIA Quema de Combustibles: CO2_Método de Referencia

6 6B.6 6 SECTOR: ENERGIA Quema de Combustibles: CO2 por Categorías de Fuentes

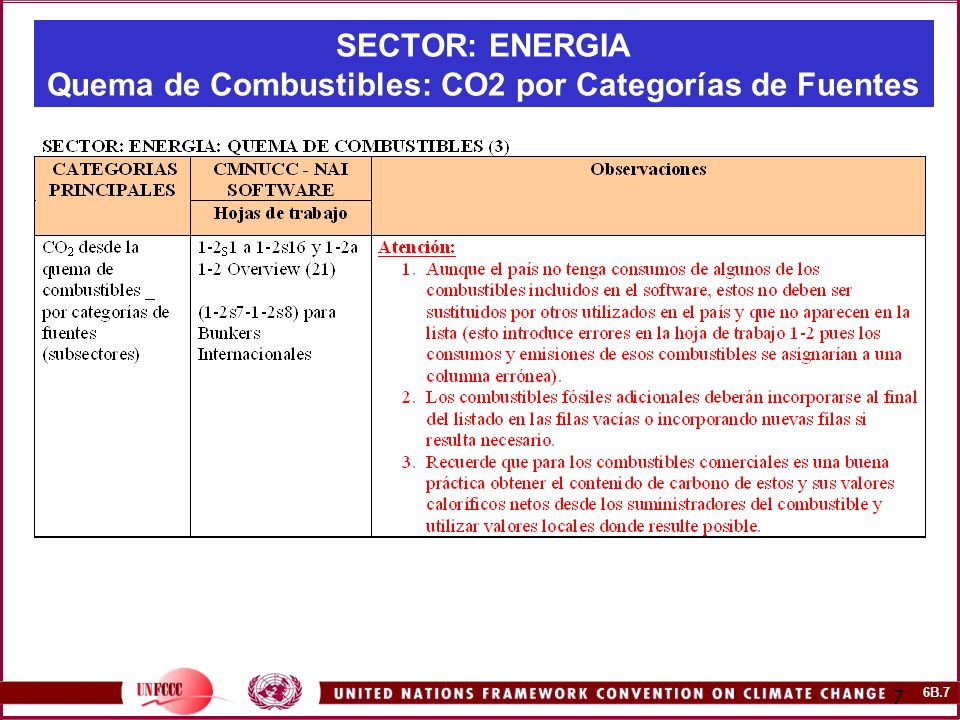

7 6B.7 7 SECTOR: ENERGIA Quema de Combustibles: CO2 por Categorías de Fuentes

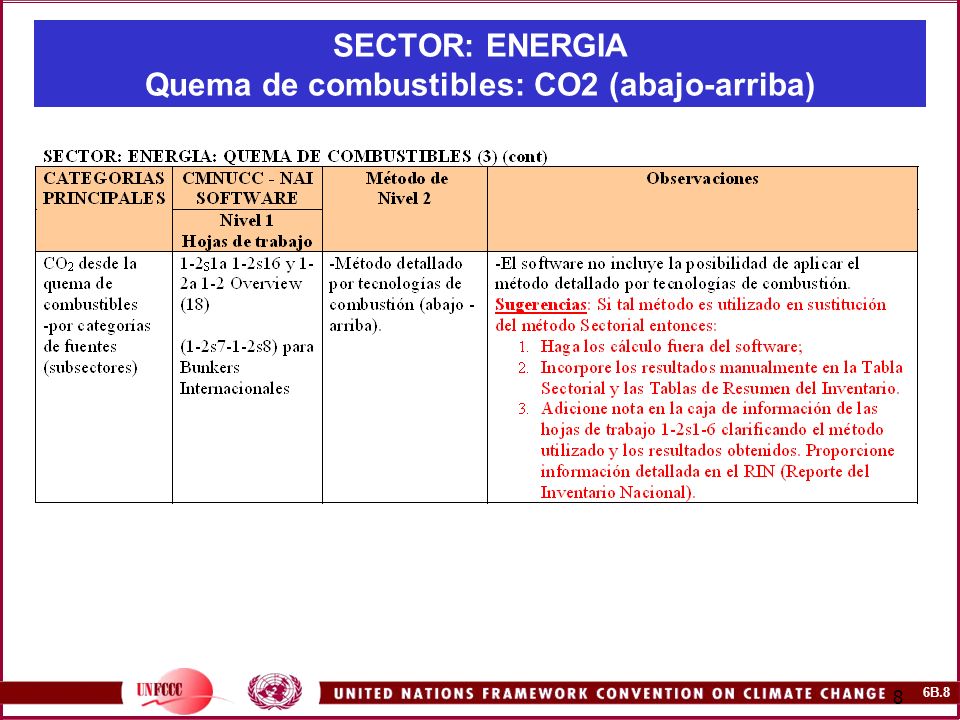

8 6B.8 8 SECTOR: ENERGIA Quema de combustibles: CO2 (abajo-arriba)

9 6B.9 9 SECTOR: ENERGIA Ejercicio 1.1: CO2 por Categorías de Fuentes Nivel 1 (I) País A: Año: Hoja de Trabajo 1-2s12 Sector Residencial Datos La Oficina Nacional de Estadísticas proporcionó la cantidad y tipo de combustibles consumidos en el Sector Residencial durante el año Esos datos se incluyen en la siguiente tabla. CombustibleOtros KerosénGLPHeating Oil A Consumo (kt) 62597,2200

10 6B SECTOR: ENERGIA Ejercicio 1.1: CO2 por Categorías de Fuentes Nivel 1 (II) Otros Datos: Utilice los siguientes valores para el cálculo: CombustibleOtros KerosénGLPHeating Oil A Factor de Conversión (TJ/kt) 43,847,640,9 Carbón EF (tC/TJ) 19,617,218,0

11 6B SECTOR: ENERGIA Ejercicio 1.1: CO2 por Categorías de Fuentes Nivel 1 (III) Tareas Utilizando el CMNUCC – NAI Software: 1.Calcule las emisiones de CO2 por el método de Nivel 1 (Método Sectorial). 2.Verifique si el consumo y la emisión están correctamente localizadas en la hoja de trabajo 1-2 Overview. Si la ubicación no es correcta modifíquelas. 3.Verifique el reporte de emisión en las Tablas Sectorial y de Resumen. 4.Llene la Tabla 8A (Overview Table) para la autoevaluación de calidad y exhaustividad. 5.Imprima la hoja utilizada, las Tablas Sectorial y de Resumen y las Tabla Overview (8A).

12 6B SECTOR: ENERGIA Ejercicio 1.1: CO2 por Categorías de Fuentes Nivel 1 (IV) Pasos 1.Abra el software y seleccione en el sector Energía la hoja 1-2s12 Sector Residencial. 2.Entre la cantidad de cada combustible consumido en la Columna A. 3.Entre el factor de conversión para convertir a terajoules en la Columna B. 4.Entre el Factor de Emisión de Carbono en la Columna D. 5.Entre valores para la Fracción de Carbono Oxidado en la Columna J. 6.Estime las emisiones de CO2. 7.Vaya a la hoja 1.2 y verifique el valor y ubicación del consumo y emisión estimada. 8.Vaya a las Tablas de Reporte Sectorial y Resumen y verifique la ubicación y valor de la emisión reportada.

13 6B Combustible adicional no incluido en el listado de combustibles EMISIONES DE CO2

14 6B CONSUMO Y EMISION PARA LOS COMBUSTIBLES ADICIONALES LLENADO MANUALMENTE CONSUMO TOTAL Y EMISIONES DE CO2 CONSUMO Y EMISIONES DE CO2 PARA LOS COMBUSTIBLE S INCLUIDOS EN LA LISTA

15 6B REPORTE SECTORIAL PARA ENERGIA REPORTE DE LAS EMISIONES ESTIMADAS EN EL SECTOR RESIDENCIAL

16 6B REPORTE SECTORIAL PARA ENERGIA REPORTE DEL TOTAL DE EMISIONES ESTIMADO EN EL SECTOR ENERGIA Y LAS ACTIVIDADES DE QUEMA DE COMBUSTIBLES

17 6B REPORTE DEL ESTIMADO DE EMISIONES EN LA TABLA DE REPORTE RESUMEN TABLA DE REPORTE RESUMEN 7As1

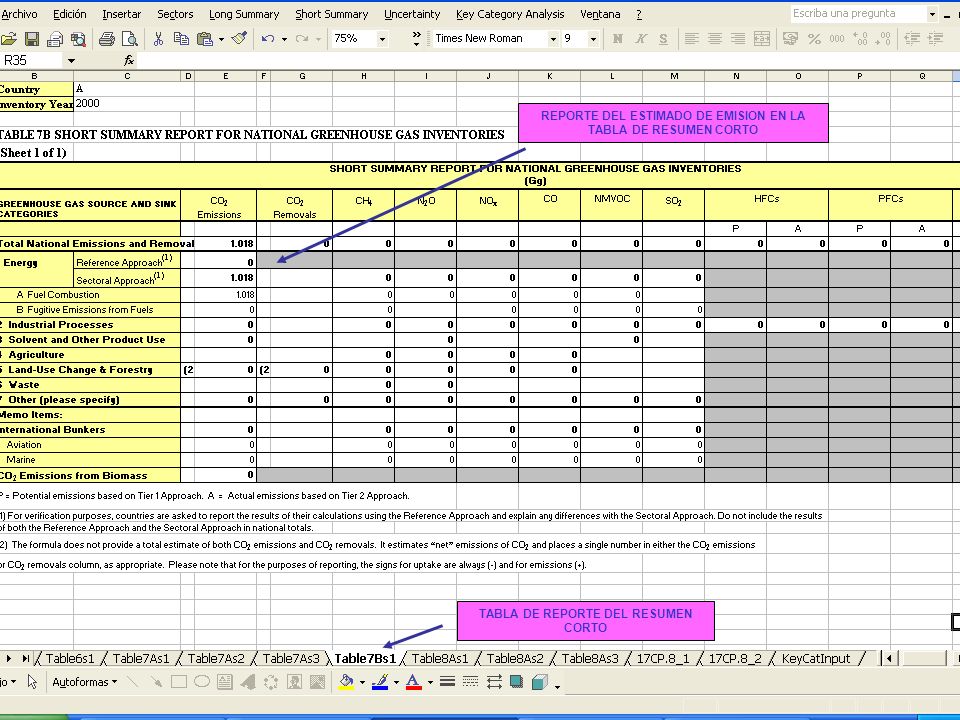

18 6B REPORTE DEL ESTIMADO DE EMISION EN LA TABLA DE RESUMEN CORTO TABLA DE REPORTE DEL RESUMEN CORTO

19 6B SECTOR: ENERGIA Quema de Combustibles: CO2 Transporte Nivel 1

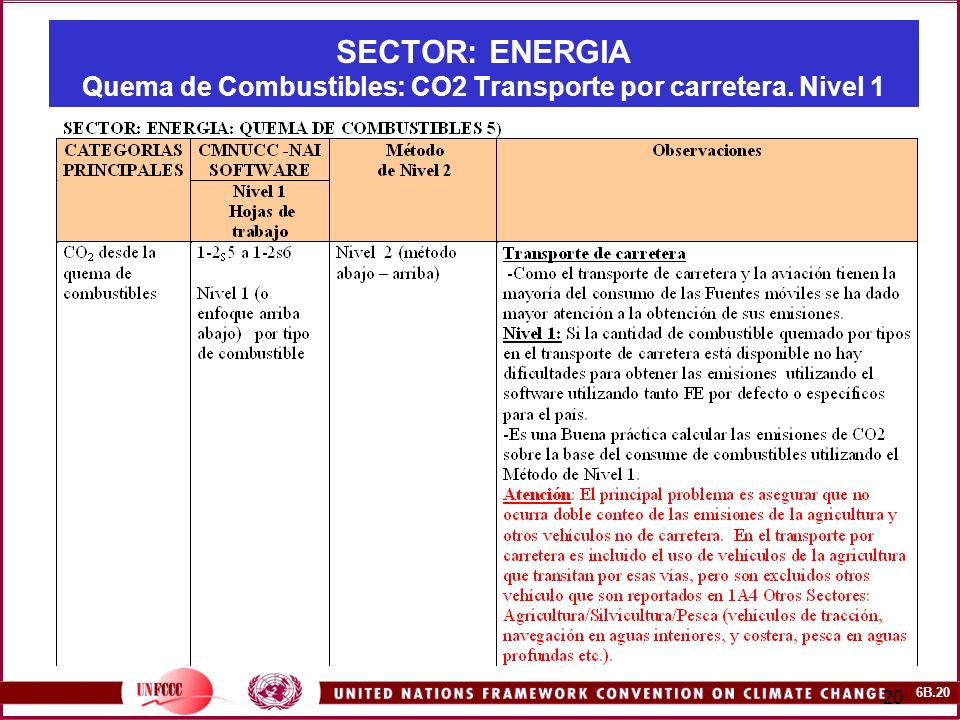

20 6B SECTOR: ENERGIA Quema de Combustibles: CO2 Transporte por carretera. Nivel 1

21 6B SECTOR: ENERGIA Quema de Combustibles: CO2 Transporte por carretera. Nivel 2

22 6B SECTOR: ENERGIA Quema de Combustibles : Gases Diferentes del CO2 por Categorías de Fuente Nivel 1

23 6B SECTOR: ENERGIA Quema de Combustibles: Gases diferentes del CO2 Nivel 2

24 6B SECTOR: ENERGIA Ejercicio 1.2: Gases diferentes del CO2 por Categorías de Fuente Nivel 1 (I) Country A: Año: Hojas de trabajo 1-3 Sector Residencial Tareas Utilizando el CMNUCC-NAI Software y los mismos datos del ejercicio 1.1: 1.Calcule las emisiones de gases diferentes del CO2 utilizando el método de Nivel 1 (Método Sectorial). 2.Verifique el reporte de emisiones en las Tablas Sectorial y de Resumen. 3.Llene la Tabla 8A (Overview Table) para la autoevaluación de calidad y exhaustividad. 4.Imprima la hoja de trabajo utilizada y las Tablas Sectorial, de Resumen y la Tabla 8A.

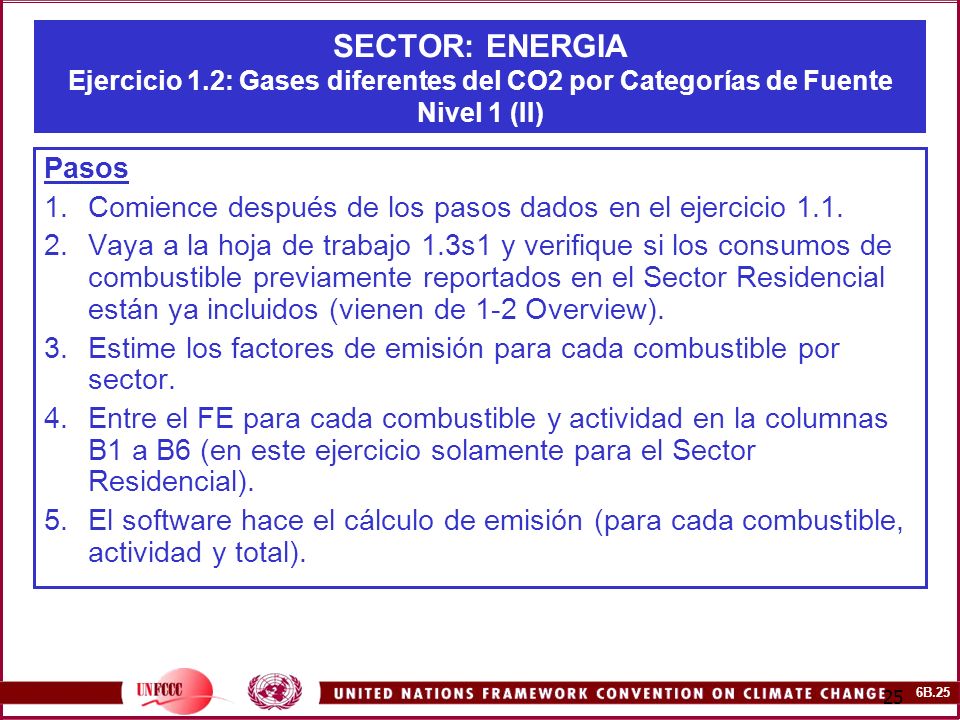

25 6B SECTOR: ENERGIA Ejercicio 1.2: Gases diferentes del CO2 por Categorías de Fuente Nivel 1 (II) Pasos 1.Comience después de los pasos dados en el ejercicio Vaya a la hoja de trabajo 1.3s1 y verifique si los consumos de combustible previamente reportados en el Sector Residencial están ya incluidos (vienen de 1-2 Overview). 3.Estime los factores de emisión para cada combustible por sector. 4.Entre el FE para cada combustible y actividad en la columnas B1 a B6 (en este ejercicio solamente para el Sector Residencial). 5.El software hace el cálculo de emisión (para cada combustible, actividad y total).

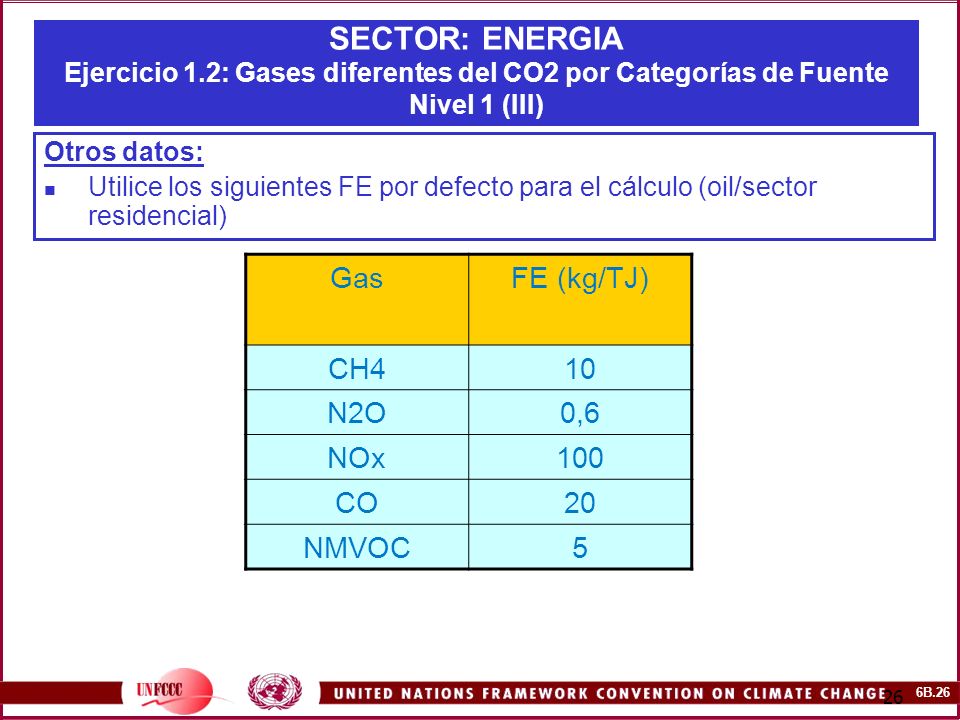

26 6B SECTOR: ENERGIA Ejercicio 1.2: Gases diferentes del CO2 por Categorías de Fuente Nivel 1 (III) Otros datos: Utilice los siguientes FE por defecto para el cálculo (oil/sector residencial) GasFE (kg/TJ) CH410 N2O0,6 NOx100 CO20 NMVOC5

27 6B CONSUMO DE COMBUSTIBLE REPORTADO PARA EL SECTOR RESIDENCIAL HOJA 1-3s1

28 6B CH4 FE POR DEFECTO PARA PETROLEO EMISION DE CH4

29 6B EMISIONES DE GASES DIFERENTES DEL CO2 EN EL SUBSECTOR RESIDENCIAL TABLA DE REPORTE SECTORIAL PARA ENERGIA

30 6B REPORTE DE LAS EMISIONES ESTIMADAEN LA TABLA DE REPORTE RESUMEN TABLA DE REPORTE RESUMEN 7As1

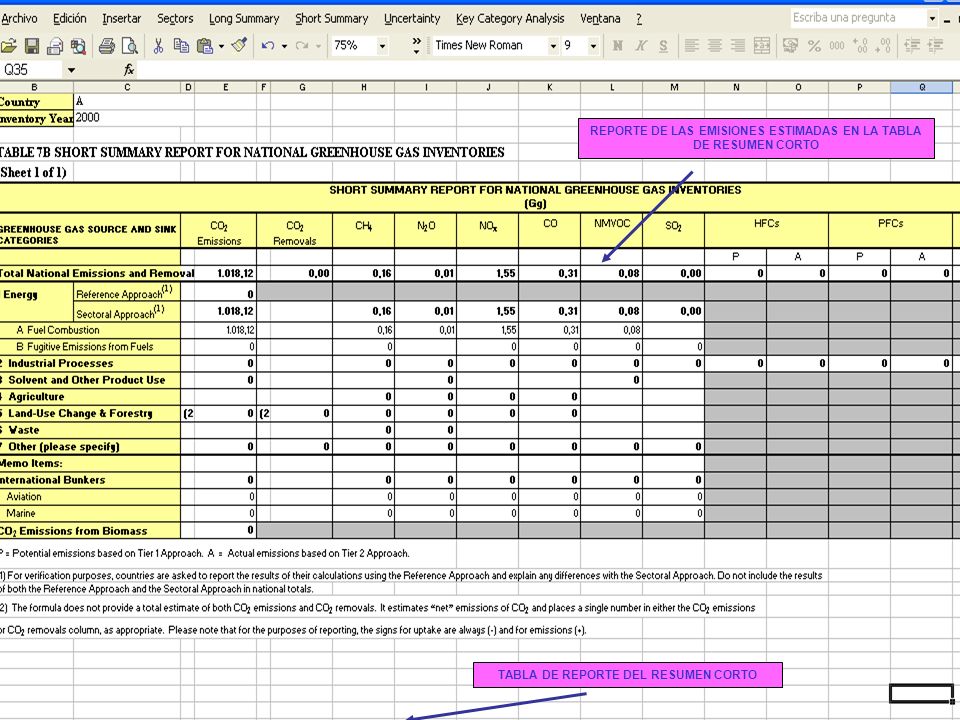

31 6B REPORTE DE LAS EMISIONES ESTIMADAS EN LA TABLA DE RESUMEN CORTO TABLA DE REPORTE DEL RESUMEN CORTO

32 6B SECTOR: ENERGIA Quema de combustibles-Transporte: Emisiones de gases diferentes del CO2 Nivel 1

33 6B SECTOR: ENERGIA Quema de combustibles- Transporte de carretera: Emisiones de gases diferentes del CO2 Nivel 2

34 6B SECTOR: ENERGIA Quema de combustibles- Transporte de carretera: Emisiones de gases diferentes del CO2 Nivel 2

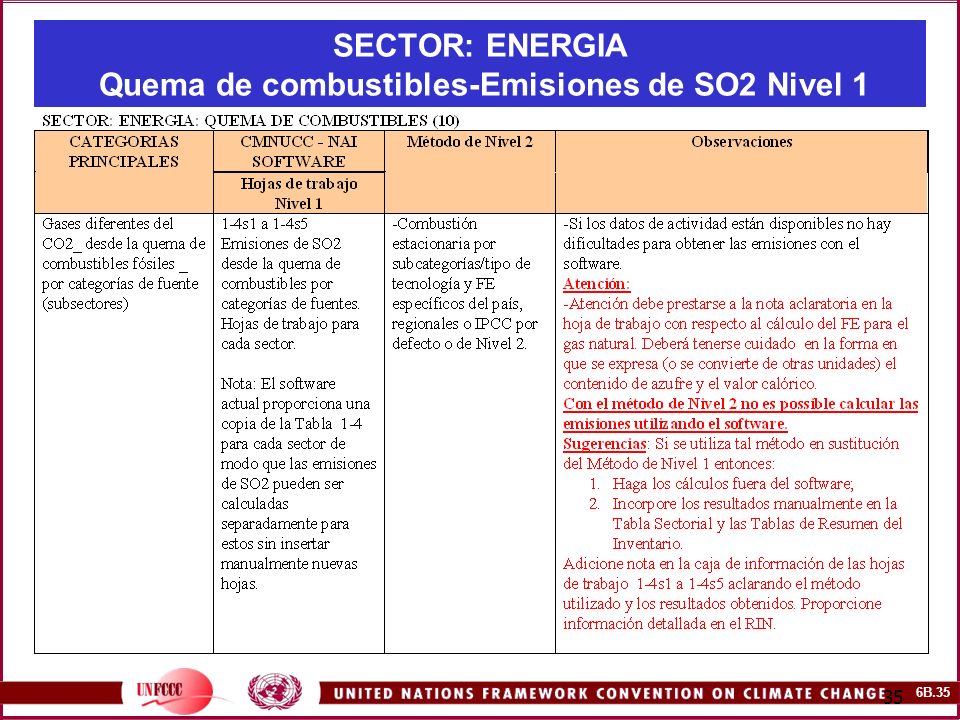

35 6B SECTOR: ENERGIA Quema de combustibles-Emisiones de SO2 Nivel 1

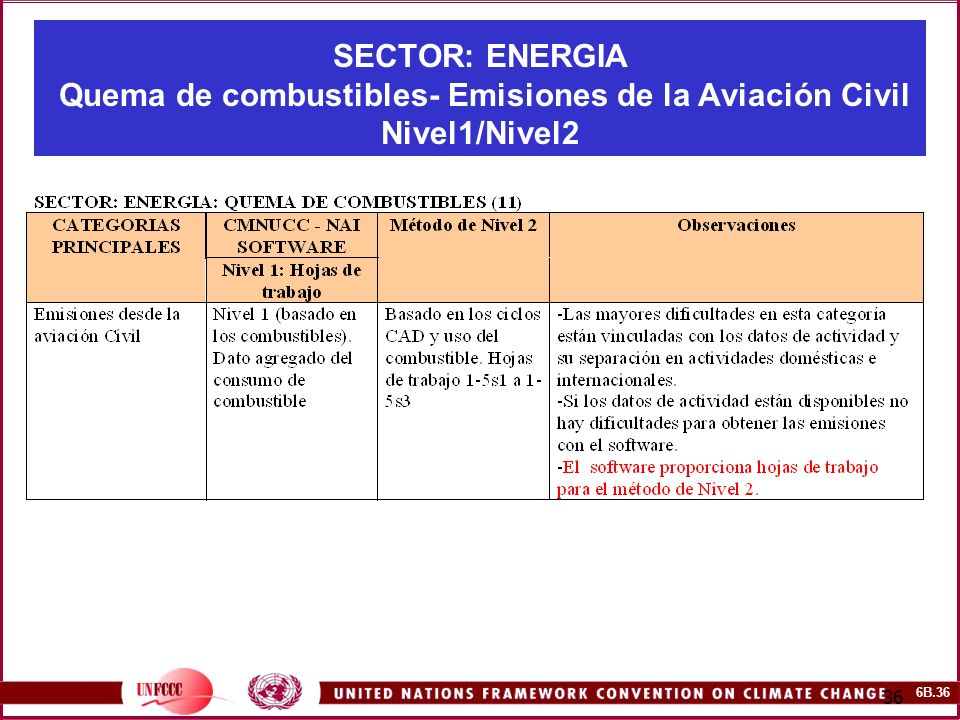

36 6B SECTOR: ENERGIA Quema de combustibles- Emisiones de la Aviación Civil Nivel1/Nivel2

37 6B SECTOR: ENERGIA Emisiones Fugitivas- CH4 del Minado y Manipulación del Carbón _ Nivel 1

38 6B SECTOR: ENERGIA Ejercicio 1.3: Emisiones de CH4 desde el Minado y Manipulación del Carbón _ Nivel 1 (I) País A: Año: Hoja de trabajo 1-6s1 Datos La Oficina Nacional de Estadísticas proporcionó la cantidad de carbón producido durante el año. La producción es realizada en minas subterráneas localizadas en la misma área del país. La profundidad media de minado es aproximadamente 300m. Las emisiones de CH4 proceden de los sistemas de ventilación y desgasificación. No se dispone de datos de mediciones específicos. FE minas subterráneas (m 3 CH4/ton) (valores por defecto) CH4 Recuperado y usado o quemado (millones m 3 ) Producción de carbón (ton) MinadoPost-Minado ,52,45

39 6B SECTOR: ENERGIA Ejercicio 1.3: Emisiones de CH4 desde el Minado y Manipulación del Carbón _ Nivel 1 (II) País A: Año: Hoja de Trabajo 1-6s1 Tareas 1.Calcule las emisiones de CH4 utilizando el método de Nivel 1. 2.Verifique el reporte de emisiones en las Tablas Sectorial y de Resumen del Inventario. 3.Llene la Tabla 8A (Overview Table) para la autoevaluación de calidad y exhaustividad. 4.Imprima la hoja de trabajo utilizada, la Tabla de Resumen Sectorial y la Tabla Overview (8A)

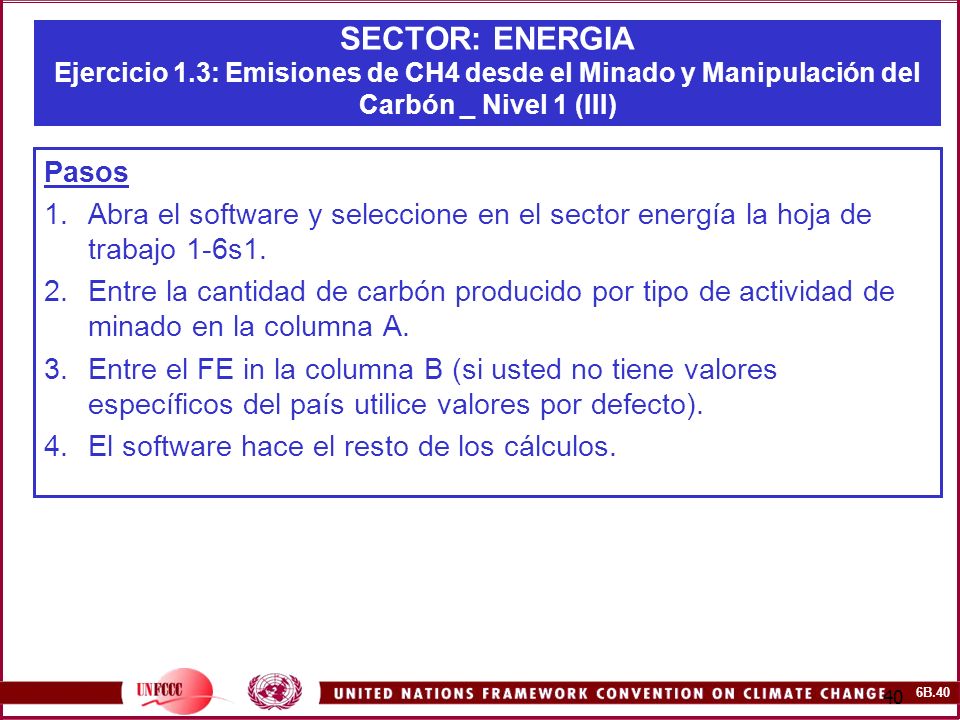

40 6B SECTOR: ENERGIA Ejercicio 1.3: Emisiones de CH4 desde el Minado y Manipulación del Carbón _ Nivel 1 (III) Pasos 1.Abra el software y seleccione en el sector energía la hoja de trabajo 1-6s1. 2.Entre la cantidad de carbón producido por tipo de actividad de minado en la columna A. 3.Entre el FE in la columna B (si usted no tiene valores específicos del país utilice valores por defecto). 4.El software hace el resto de los cálculos.

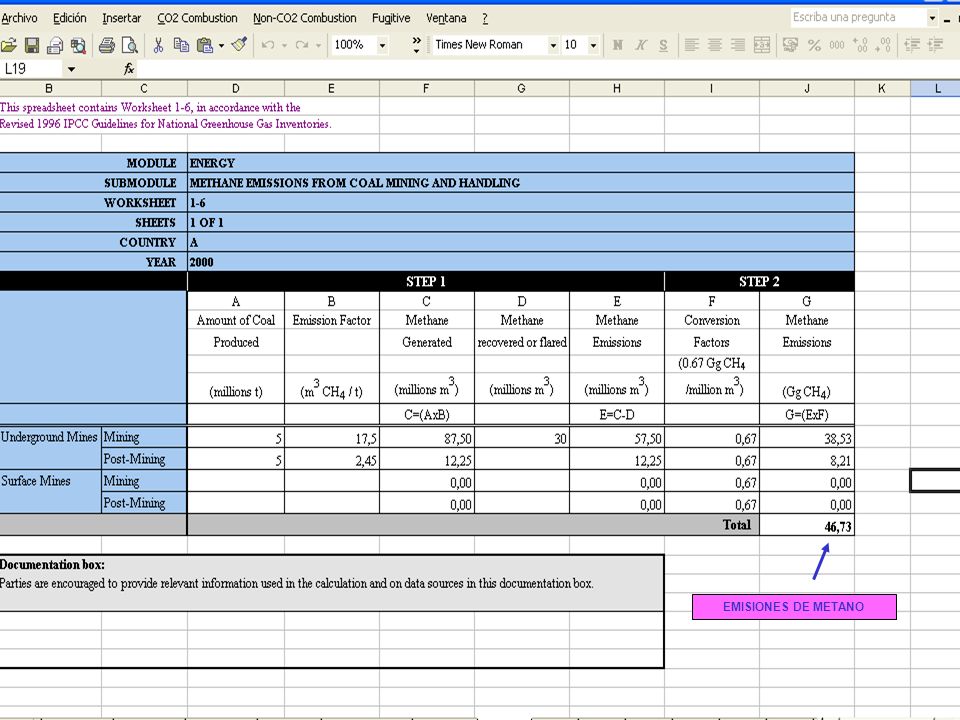

41 6B EMISIONES DE METANO

42 6B REPORTE DE LAS EMISIONES DE CH4 EN LA TABLA DE REPORTE SECTORIAL PARA ENERGIA

43 6B REPORTE DE LAS EMISIONES DE CH4 EN LA TABLA DE RESUMEN

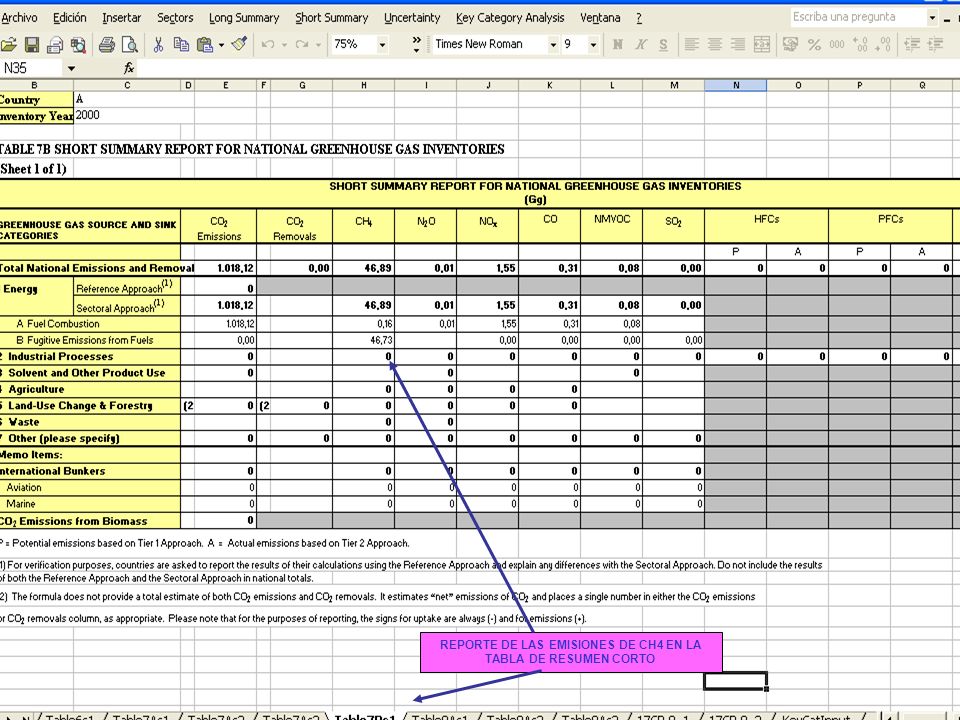

44 6B REPORTE DE LAS EMISIONES DE CH4 EN LA TABLA DE RESUMEN CORTO

45 6B SECTOR: ENERGIA Emisiones Fugitivas- CH4 de las actividades de Petróleo y Gas _ Nivel 1

46 6B SECTOR: ENERGIA Emisiones Fugitivas- CO2 y N2O de las Actividades de Petróleo y Gas _ Nivel 1

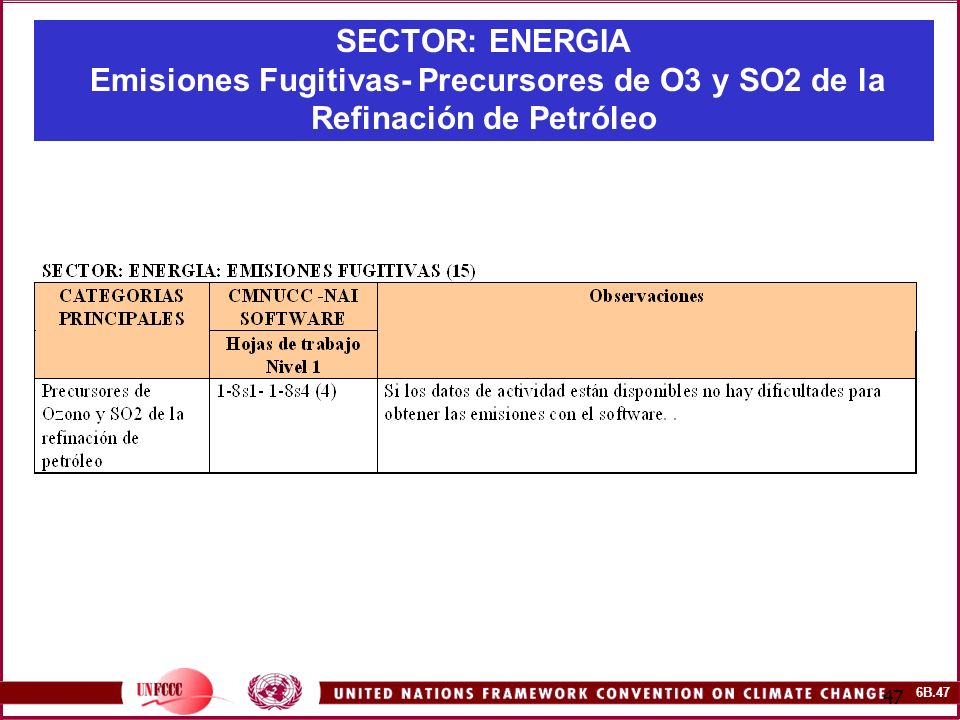

47 6B SECTOR: ENERGIA Emisiones Fugitivas- Precursores de O3 y SO2 de la Refinación de Petróleo

48 6B SECTOR: ENERGIA Ejercicio de Autoevaluación 1: CO2 Método de Referencia _ Nivel (I) País A: Año: Datos La Oficina Nacional de Estadísticas proporcionó datos sobre el consumo nacional de combustibles incluidos en el Balance Nacional de Energía para el año Utilizando el Método de Referencia y el CMNUCC–NAI Software determine: 1.Las emisiones de CO2 desde los combustibles líquidos fósiles. 2.Las emisiones de CO2 desde los combustibles fósiles sólidos.. 3.Las emisiones de CO2 desde los bunquers internacionales. 4.Las emisiones de CO2 desde el uso de biomasa para energía. 5.Las emisiones totales de CO2 para el país utilizando el Método de Referencia.. 6.Verifique el reporte de emisiones en la Tabla de Reporte Sectorial y las Tablas de Resumen del Inventario..

49 6B SECTOR: ENERGIA Ejercicio de Autoevaluación 1: CO2 Método de Referencia _ Nivel (II) PAIS A: AÑO CONSUMO DE COMBUSTIBLES COMBUSTIBLEPRODUCCION 1000 ton IMPORTACIONES 1000 ton EXPORTACIONES 1000 ton BUNKERS INTERNAC ton CAMBIOS EN LAS RESERVAS 1000 ton PET. CRUDO3627,91479,1194,2 GASOLINA41,952,16,2 KEROSENE DE AVIACION 310,8185,3-3 OTROS KEROSENE 3 GAS/ DIESEL OIL 1051,615,4-90,2 RESIDUAL FUEL OIL 1363,424,72-26 GLP78,9 ANTHRACITA26 BIOMASA SOLIDA 5000

50 6B SECTOR: ENERGIA Ejercicio de Autoevaluación 1: CO2 Método de Referencia _ Nivel (III) OTROS DATOS VINCULADOS AL CONSUMO DE COMBUSTIBLES TIPO DE COMBUSTIBLE FACTOR DE CONVERSION TJ/1000 ton FACTOR DE EMISION DE CARBONO t C/TJ PETROLEO CRUDO38,9520 GASOLINA44,9518,9 KEROSENE DE AVIACION44,1519,5 OTROS KEROSENE43,8719,6 GAS/DIESEL OIL43,1620,2 FUEL OIL RESIDUAL40,5721,1 GLP47,6517,2 ANTHRACITA33,0126,8 BIOMASA SOLIDA16,2329,9

51 6B SECTOR: ENERGIA Ejercicio de Autoevaluación 1: CO2 Método de Referencia _ Nivel (III) RESULTADOS Emisiones de CO2 desde los combustibles fósiles líquidos 22274,0 Gg Emisiones de CO2 desde los combustibles fósiles sólidos 82,65 Gg Emisiones de CO2 desde los bunquers internacionales 704,64 Gg Emisiones de CO2 desde la biomasa utilizada para energía 7829,14 Gg Emisiones totales de CO2 para el país utilizando el método de referencia 22356,65 Gg

52 6B.52 Gracias
