+ EQUILIBRIO EXTERNO EQUILIBRIO INTERNO

Presentación del tema: "+ EQUILIBRIO EXTERNO EQUILIBRIO INTERNO"— Transcripción de la presentación:

1 + EQUILIBRIO EXTERNO EQUILIBRIO INTERNO

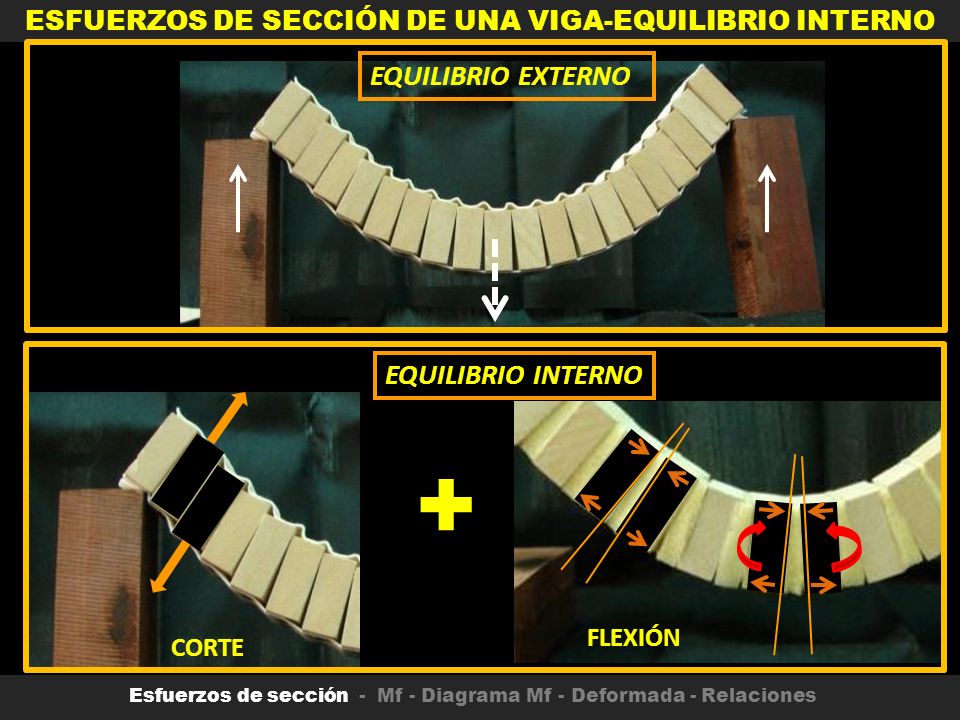

ESFUERZOS DE SECCIÓN DE UNA VIGA-EQUILIBRIO INTERNO EQUILIBRIO EXTERNO EQUILIBRIO INTERNO + FLEXIÓN CORTE Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

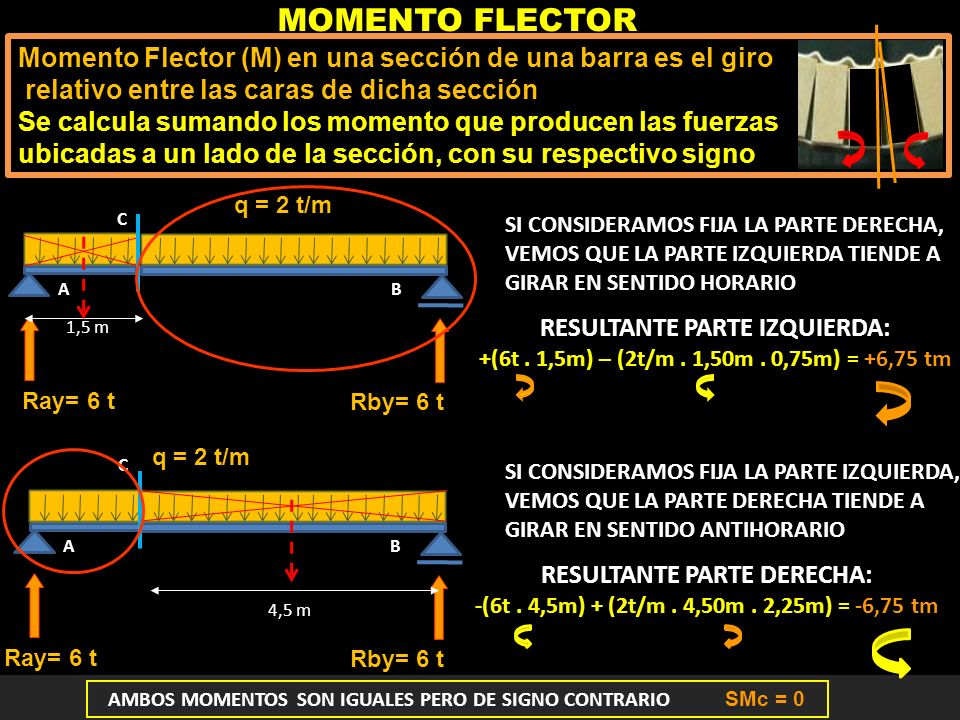

2 MOMENTO FLECTOR Momento Flector (M) en una sección de una barra es el giro relativo entre las caras de dicha sección Se calcula sumando los momento que producen las fuerzas ubicadas a un lado de la sección, con su respectivo signo q = 2 t/m B Rby= 6 t A Ray= 6 t 1,5 m C SI CONSIDERAMOS FIJA LA PARTE DERECHA, VEMOS QUE LA PARTE IZQUIERDA TIENDE A GIRAR EN SENTIDO HORARIO RESULTANTE PARTE IZQUIERDA: +(6t . 1,5m) – (2t/m . 1,50m . 0,75m) = +6,75 tm q = 2 t/m C B Rby= 6 t 4,5 m SI CONSIDERAMOS FIJA LA PARTE IZQUIERDA, VEMOS QUE LA PARTE DERECHA TIENDE A GIRAR EN SENTIDO ANTIHORARIO A Ray= 6 t RESULTANTE PARTE DERECHA: -(6t . 4,5m) + (2t/m . 4,50m . 2,25m) = -6,75 tm AMBOS MOMENTOS SON IGUALES PERO DE SIGNO CONTRARIO SMc = 0

3 EL DIAGRAMA SE DIBUJA (POR CONVENCIÓN) DEL LADO DE LAS TRACCIONES

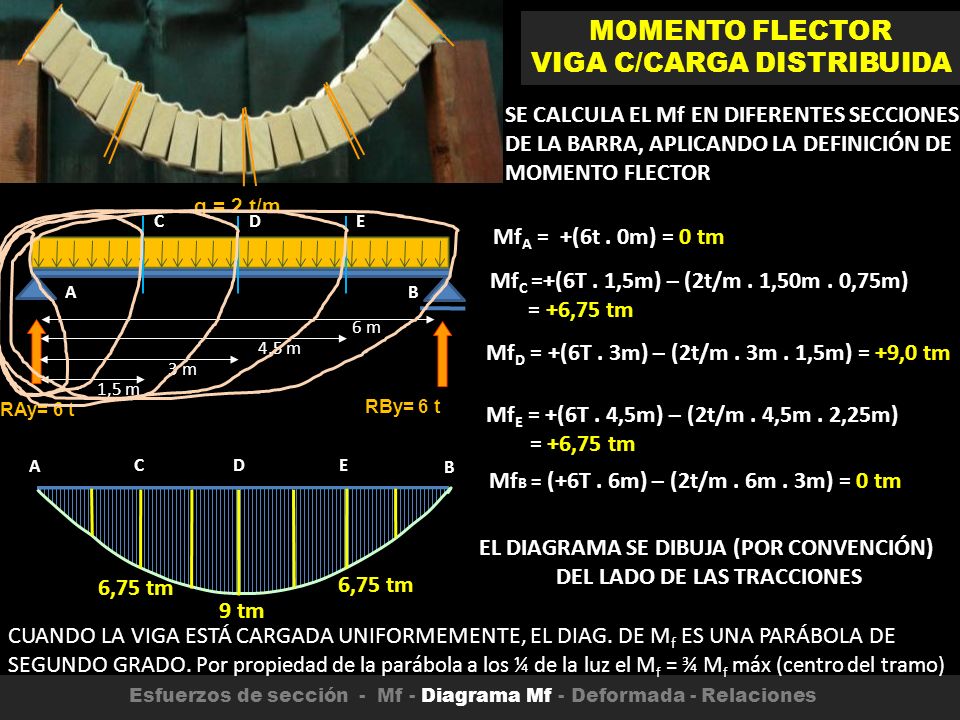

MOMENTO FLECTOR VIGA C/CARGA DISTRIBUIDA SE CALCULA EL Mf EN DIFERENTES SECCIONES DE LA BARRA, APLICANDO LA DEFINICIÓN DE MOMENTO FLECTOR q = 2 t/m C D E MfA = +(6t . 0m) = 0 tm MfC =+(6T . 1,5m) – (2t/m . 1,50m . 0,75m) = +6,75 tm A B 6 m 4,5 m MfD = +(6T . 3m) – (2t/m . 3m . 1,5m) = +9,0 tm 3 m 1,5 m RAy= 6 t RBy= 6 t MfE = +(6T . 4,5m) – (2t/m . 4,5m . 2,25m) = +6,75 tm A C D E B MfB = (+6T . 6m) – (2t/m . 6m . 3m) = 0 tm EL DIAGRAMA SE DIBUJA (POR CONVENCIÓN) DEL LADO DE LAS TRACCIONES 6,75 tm 6,75 tm 9 tm CUANDO LA VIGA ESTÁ CARGADA UNIFORMEMENTE, EL DIAG. DE Mf ES UNA PARÁBOLA DE SEGUNDO GRADO. Por propiedad de la parábola a los ¼ de la luz el Mf = ¾ Mf máx (centro del tramo) Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

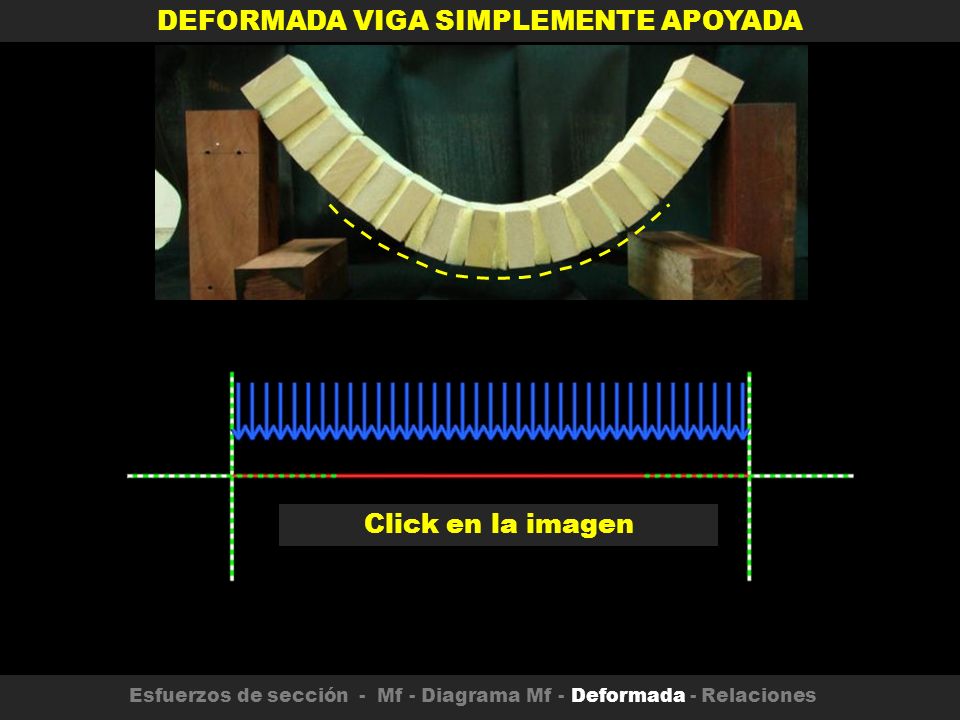

4 DEFORMADA VIGA SIMPLEMENTE APOYADA
Click en la imagen Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

5 DEFORMADA VIGA EMPOTRADA
PUNTO DE INFLEXIÓN PUNTO DE INFLEXIÓN Click en la imagen Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

6 RELACIÓN DEFORMADA - DIAGRAMAS V Y Mf
DIAGRAMA Mf SE DIBUJA DEL LADO DE LAS TRACCIONES. VER DEFORMADA. Viga simplemente apoyada Mf ES MÁXIMO CUANDO EL CORTE ES 0 EN LOS APOYOS EL Mf = 0. EL TIPO DE APOYOS (ARTICULACIÓN Y APOYO MÓVIL) NO PUEDEN PROVEER MOMENTOS REACTIVOS. Carga uniformemente distribuída DEFORMADA CORTE (V) DESLIZAMIENTO RELATIVO ENTRE AMBAS CARAS DE UNA SECCION. SUMATORIA DE FUERZAS AL COSTADO DE LA SECCIÓN V ES MÁXIMO EN LOS APOYOS Y 0 (CERO) EN EL CENTRO DEL TRAMO. DIAGRAMA DE CORTE MOMENTO FLECTOR (Mf) GIRO RELATIVO ENTRE AMBAS CARAS DE UNA SECCIÓN. SUMATORIA DE MOMENTOS QUE PRODUCEN LAS FUERZAS AL COSTADOS DE LA SECCIÓN Mf ES MÁXIMO EN EL CENTRO DEL TRAMO Y 0 (CERO) EN LOS APOYOS. DIAGRAMA DE MOMENTO FLECTOR Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

7 MOMENTO FLECTOR – VIGA CON CARGA PUNTUAL
SE DESPRECIA EL PESO PROPIO C D E SE CALCULA EL Mf EN DIFERENTES SECCIONES DE LA BARRA, APLICANDO LA DEFINICIÓN DE MOMENTO FLECTOR A 1.5 m B 6 m 4.5 m 3 m 1.5 m MfA = (+ 9t . 0 m) = 0 tm RBy= 9 t RAy= 9 t DEFORMADA MfC = (+9t . 1,5m) = +13,5 tm MfD = (+ 9t . 3m) = +27,0 tm DIAGRAMA DE CORTE MfE = (+ 9t . 4.5m) – (18t . 1,5m) = +13,5 tm 9 t MfE = MfC (por simetría) MfB = (+ 9t . 6m) – (18t . 3m) = 0 tm DIAGRAMA DE MOMENTO FLECTOR MfB = 0 tm CUANDO LA VIGA ESTÁ CARGADA CON UNA CARGA PUNTUAL, EL DIAGRAMA DE Mf ES LINEAL. 13,5 tm 13,5 tm 27 tm Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

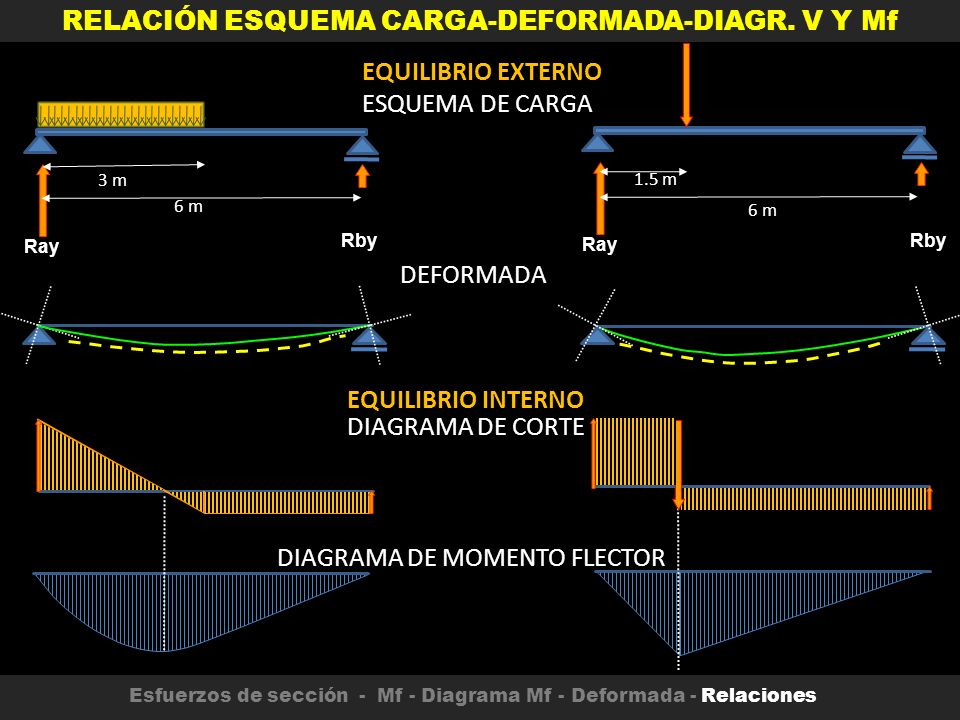

8 RELACIÓN ESQUEMA CARGA-DEFORMADA-DIAGR. V Y Mf
EQUILIBRIO EXTERNO ESQUEMA DE CARGA 3 m 1.5 m 6 m 6 m Ray Rby Ray Rby DEFORMADA EQUILIBRIO INTERNO DIAGRAMA DE CORTE DIAGRAMA DE MOMENTO FLECTOR Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

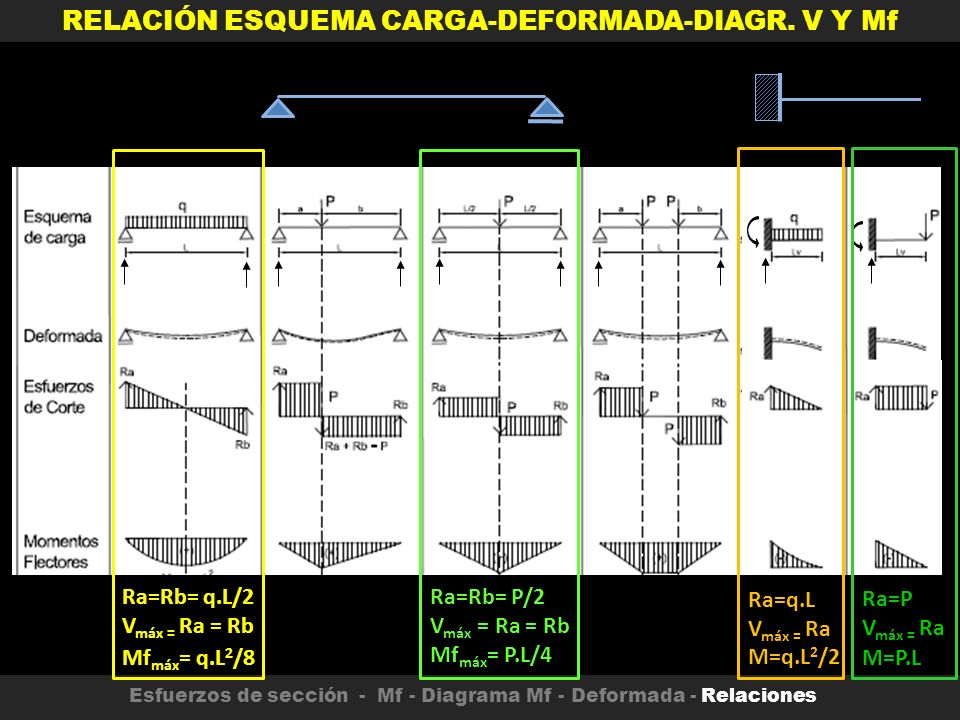

9 RELACIÓN ESQUEMA CARGA-DEFORMADA-DIAGR. V Y Mf
Ra=Rb= q.L/2 Vmáx = Ra = Rb Ra=Rb= P/2 Vmáx = Ra = Rb Ra=q.L Vmáx = Ra Ra=P Vmáx = Ra Mfmáx= q.L2/8 Mfmáx= P.L/4 M=q.L2/2 M=P.L Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

10 RELACIÓN ESQUEMA CARGA-DEFORMADA-DIAGR. V Y Mf
Deformación, tracciones y punto de inflexión. Mayor giro relativo entre ambas caras de una sección. Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones

11 Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones
VIGA CON VOLADIZO P1= 7,9 t P2= 1,9 t SE CALCULA EL Mf EN DIFERENTES SECCIONES DE LA BARRA, APLICANDO LA DEFINICIÓN DE MOMENTO FLECTOR (Se desprecia el peso propio) A C B D MfA = 3,32 t . 0 m = 0 tm 3 m 6 m 2 m Ray= 3,32 t Rby= 6,48 t MfC = +(3,32 t . 3m) = +9,96 tm DEFORMADA MfB (desde la izquierda) MfB = +(3,32 t . 6 m) – (7,90 t . 3 m) = - 3,80 tm MfB (desde la derecha) MfB = +(1,90 t . 2) m = + 3,80 tm DIAGRAMA V MfD (desde la izquierda) MfD = +(3, m) –( 7,9 t . 5 m)+ (6,48 t . 2 m)= 0 tm DIAGRAMA Mf 3,80 tm MfD (desde la derecha) MfD = 1,90 t . 0 m = 0 tm 9,96 tm Esfuerzos de sección - Mf - Diagrama Mf - Deformada - Relaciones
