AZEL YOUNG-50 PARAISSO-125 YOUNG-50 ATRAS PARAISSO-125.

Presentación del tema: "AZEL YOUNG-50 PARAISSO-125 YOUNG-50 ATRAS PARAISSO-125."— Transcripción de la presentación:

1

2

3

4

5 AZEL

6 YOUNG-50 PARAISSO-125

7

8 YOUNG-50

9 ATRAS PARAISSO-125

10 ATRASYOUNG-50

11 RXV-450 SHIVER-750

12 RXV-450

13 SIVER-750

14 ATRAS RXV-450

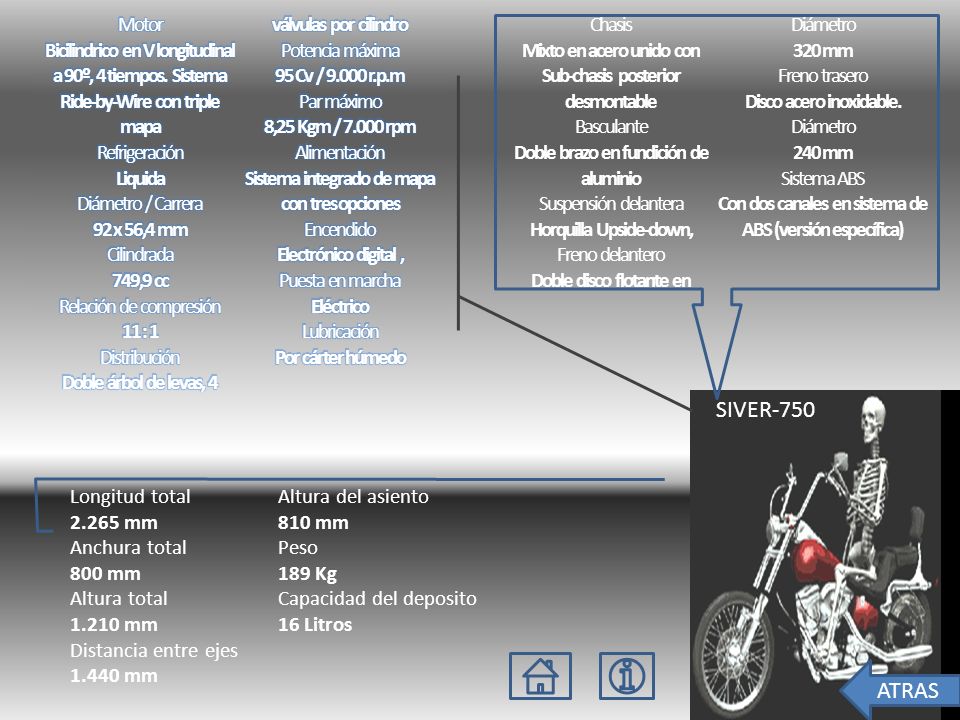

15 Chasis Mixto en acero unido con Sub-chasis posterior desmontable Basculante Doble brazo en fundición de aluminio Suspensión delantera Horquilla Upside-down, Freno delantero Doble disco flotante en Diámetro 320 mm Freno trasero Disco acero inoxidable. Diámetro 240 mm Sistema ABS Con dos canales en sistema de ABS (versión específica) Longitud total 2.265 mm Anchura total 800 mm Altura total 1.210 mm Distancia entre ejes 1.440 mm Altura del asiento 810 mm Peso 189 Kg Capacidad del deposito 16 Litros ATRAS SIVER-750

16 AD-125 AD-250

17 AD-125

18 AD-250

19 Tipo de Motor Monocilíndrico, 4 Tiempos, Piaggio Quasar Refrigeración Líquida Cilindrada 124 cc. Diámetro / carrera 48.6 x 57 mm Potencia / R.P.M. 11 Kw / 9.750 rpm Par / R.P.M. 12 Nm / 8.000 rpm Distribución SOHC de 4 válvulas Lubricación Carter húmedo Arranque motor Eléctrico Cambio Correa de transmisión variable y embrague automático Transmisión Por cadena Capacidad depósito combustible 14.5 litros ( 2.4 litros de reserva) Longitud 2.180 mm. Anchura 720 mm Altura 1.759 mm Altura asiento 700 mm Distancia entre ejes 1.560 mm Peso en vacío 175 Kg. ATRAS AD-125

20 Tipo de Motor Monocilíndrico, 4 Tiempos Piaggio Quasar Refrigeración Líquida Cilindrada 244 cc. Diámetro / carrera 72 x 60 mm Potencia / R.P.M. 22 CV / 8.250 Par / R.P.M. 20.2 Nm / 6.500 rpm Distribución SOHC de 4 válvulas Lubricación Carter húmedo Arranque motor Eléctrico Cambio Correa de transmisión variable y embrague automático Transmisión Por cadena Capacidad depósito combustible 13.5 litros ( 2.5 litros de reserva) Longitud 2.160 mm. Anchura 720 mm Altura 1.759 mm Altura asiento 700 mm Distancia entre ejes 1.560 mm Peso en vacío 175 Kg. ATRAS AD-250

21 DUE TRE-K-1130

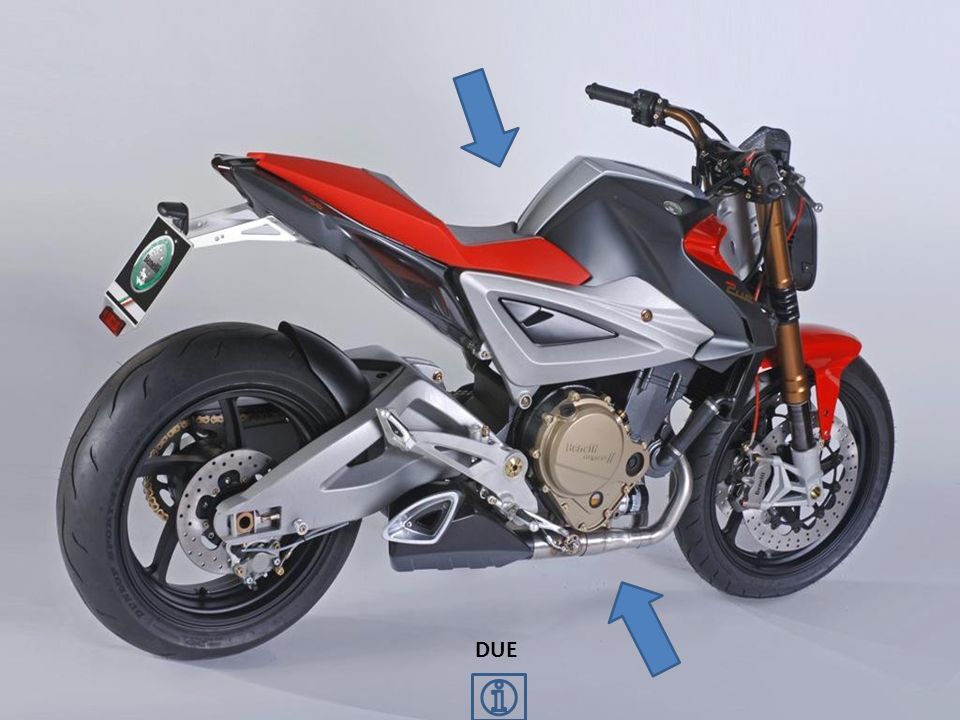

22 DUE

23 TRE-K-1130

24 MOTOR Tipo de motor Bicilindrico en línea inclinados a 10º hacia adelante de 4T Cilindrada 756 cc Alimentación Inyección electrónica Diámetro x carrera 88 x 62 mm Relación de compresión 12,5 : 1 CHASIS Perimetral en aleación de aluminio Subchasis Enrejado del tubo de aluminio Suspensión delantera Horquilla invertida Distancia entre ejes 1.410 mm FRENOS Llantas En aluminio ligero Freno delantero Doble Disco flotante de 320 mm, con pinzas radiales de 4 pistones Freno trasero Disco individual de 240 mm, con pinza de doble pistón Neumático delantero 120-70 X ZR17" Tubeless Neumático trasero 180-55 X ZR17" Tubeless ATRAS DUE

25 MOTOR Tipo de motor 3 Cilindros en línea, 4T, 12V Refrigeración Líquida Cilindrada 1.131 cc Diámetro x carrera 88 x 62 mm Relación de compresión 11,6 : 1 Potencia Máxima 123 Cv / 9.000 r.p.m. CHASIS Largo total 2.200 mm Anchura total 840 mm Distancia entre ejes 1.370 mm Altura total865 mm Altura del asiento 840 mm Capacidad del depósito 22 Litros (reserva: 4 litros) Peso en seco 215 Kg. FRENOS Freno delantero Disco flotante de 320 mm con pinza de 4 pistones Freno trasero Disco de 255 mm con doble pistón Llanta Delantera 19" x 3,00" Llanta Trasera 17" x 4,25" Neumático delantero 110/80-R19 Neumático trasero 150/70-R17 ATRAS TRE-K-1130

26 NAKED-125 CRUISER-250

27 NAKED-125

28 CRUISER-250

29 Motor Tipo de motor 1 cilindro, 4 tiempos Cilindrada 124,8 cc Refrigeración Agua Sistema de Arranque Eléctrico ESTRUCTURA Longitud 2.110 mm Anchura 650 mm Altura 1.080 mm Distancia entre ejes 1.085 mm Peso en seco 161 Kg. Capacidad del depósito 18 litros FRENOS Freno delantero Disco Freno trasero Disco Neumático delantero 90/90-18 Neumático trasero 130/90-15 ATRAS NAKED-125

30 MOTOR Cilindrada 244 cc. Tipo de Motor 4 tiempos Refrigeración Agua Arranque Eléctrico Cambio Automático Capacidad depósito combustible 12 litros Longitud 2.200 mm Anchura 850 mm Altura 1.120 mm Distancia entre ejes 1.500 mm Altura del asiento 552 mm Peso en vacío 178 Kg. Garantía 2 años Suspensión delantera Horquilla hidráulica Suspensión trasera Doble amortiguador regulable Freno delantero Disco Freno trasero Disco Neumático delantero 100/90-18 Neumático trasero 150/80-15 ATRAS CRUISER-250

31

32 SPORTSTER

33 FXDFSE

34 MOTOR Evolution Refrigeración Aire Cilindrada 883 cc Diámetro x Carrera 76.2 mm x 96.8 mm Par Máximo 70 Nm / 3.750 r.p.m Relación de compresión 8.9 : 1 Longitud 2.250 mm Distancia entre ejes 1.515 mm Altura del asiento 641 mm Distancia libre al suelo 99 mm Peso en seco 251 Kg Capacidad del depósito 12,5 Litros Suspensión delantera 39 mm Carrera 145 mm Suspensión trasera Amortiguadores con muelle exterior, precarga ajustable dual Carrera 92 mm Freno delantero Disco, pinza delantera de 2 pistones Diámetro 292 mm. Freno trasero Disco, pinza trasera de 1 pistón Diámetro 292 mm ATRAS SPORTSTER

35 MOTOR Screamin´Eagl e Twin Cam 110 ™, Bicilindrico en V a 45º Refrigeración Aire Cilindrada 1.800 cc Relación de compresión 9,15 : 1 Diámetro x Carrera 101,6 x 111,3 mm Longitud 2.312 mm Distancia entre ejes 1.617 mm Altura del asiento 648 mm Distancia libre al suelo 110 mm Peso en seco 318 Kg Capacidad Combustible 18,9 Litros Freno Delantero Doble disco y pinza de 4 pistones con ABS Diámetro 300 mm Freno Trasero Disco, con pinza de 4 pistones Diámetro 292 mm Llanta Delantera Cromada, tipo "Fang" de 16" con recubrimiento de polvo Llanta Trasera Cromada, tipo "Fang" de 16" con recubrimiento de polvo ATRAS FXDFSE

36 SMX-50SX-50

37 SMX-50

38 SX-50

39 MOTOR Monocilindric o, 2T Cilindrada 49,2 cc Potencia Máxima 2,2 Kw a 6.800 min­ Refrigeración Líquida Transmisión 6 marchas Arranque Electico/ a pedal Suspensión delantera Horquilla hidráulica telescópica 35 mm Suspensión trasera Suspensión hidráulica gas, regulable Freno delantero Disco INOX, diseño Cross, pinza de freno dual Diámetro 270 mm. Freno trasero Disco INOX, diseño Cross, pinza de freno dual Diámetro 210 mm. Longitud 1.990 mm Anchura 790 mm Altura 1.220 mm Capacidad del depósito 7 litros ATRAS SMX-50

40 Motor Monocilindric o, 2T Cilindrada 49,2 cc Potencia Máxima 2,2 Kw a 6.800 min Refrigeración Líquida Transmisión 6 marchas Arranque Eléctico/ a pedal Longitud 1.990 mm Anchura 790 mm Altura 1.220 mm Capacidad del depósito 7 litros Suspensión delantera Horquilla hidráulica telescópica 35 mm Suspensión trasera Suspensión hidráulica gas, regulable Freno delantero Disco INOX, diseño Cross, pinza de freno dual Diámetro 270 mm. Freno trasero Disco INOX, diseño Cross, pinza de freno dual Diámetro 210 mm. Neumático delantero 90/90-21 ATRAS SX-50

41 LO-RIDER F-800

42

43

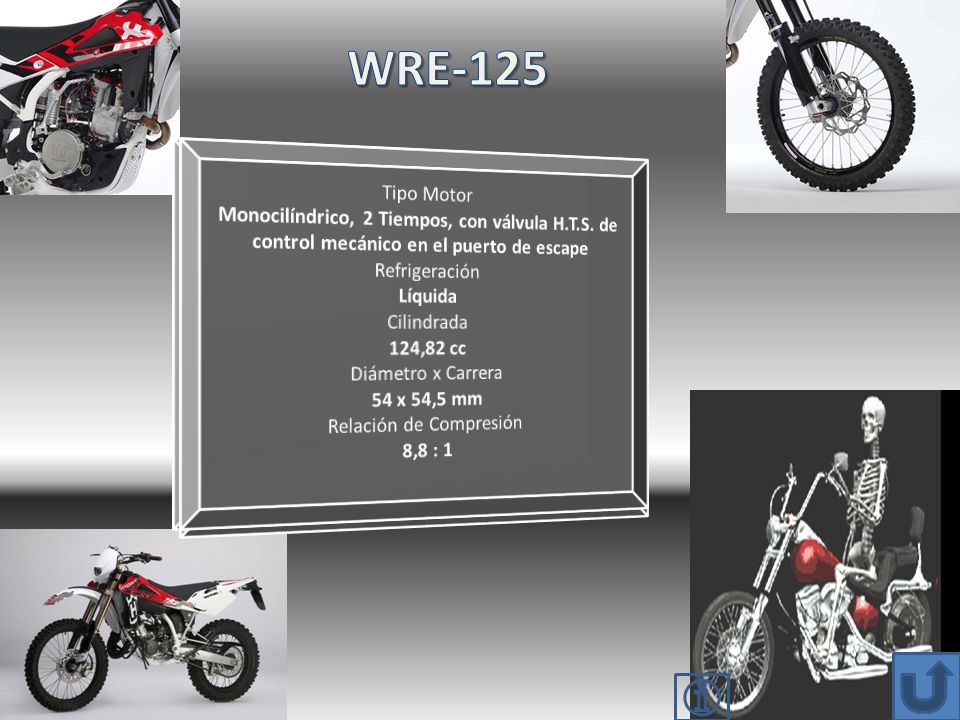

44 TC-510 WRE-125

45

46

47

48

49

50 AZEL

51

52

53

54

55

56

57

58

59

60

61 VN-900 Z-1000

62

63

64

65

66

67

68

69

70

71

72

73
