Bacteria Plásmido Enzimas de restricción Plásmido recombinado Enzimas ADN de enlace Colonias de bacterias Bacterias con el plásmido recombinado Filtro.

Presentaciones similares


Presentación del tema: "Bacteria Plásmido Enzimas de restricción Plásmido recombinado Enzimas ADN de enlace Colonias de bacterias Bacterias con el plásmido recombinado Filtro."— Transcripción de la presentación:

1

2

3 Bacteria Plásmido Enzimas de restricción Plásmido recombinado Enzimas ADN de enlace Colonias de bacterias Bacterias con el plásmido recombinado Filtro para aislar a las colonias El filtro se pone en contacto con una sonda radioactiva, esta es un fragmento de ADN capaz de localizar el ADN homologo La sonda deja una marca negra Con la posición de la colonia exacta Las bacterias con el ADN de las hormonas del crecimiento se colocan en un medio de cultivo, en el que introducirán una cantidad de hormonas mucho mayor que la producida por la hipófisis

4 Simula la fabricación de la hormona insulina en el ribosoma de la bacteria pero solamente para la traducción de los ochos primeros aminoácidos que conforman la proteína. Una vez fabricada la proteína, resalta la unión mediante el enlace peptídico con su estructura primaria. Para ello utiliza la plantilla que te servirá de modelo y las herramientas de apoyo en la sección de química video que te guían para hacer la animación y su explicación oral. plantilla fen val gln his leu cis fmet gli siguiente

5 Modelo El modelo de la simulación corresponde a un trabajo presentado por la estudiante Eliana Angarita del curso En este modelo, se fabrica la hormona de crecimiento y se presentan los cinco primeros aminoácidos que conforman esta proteína. Modelo El modelo de la simulación corresponde a un trabajo presentado por la estudiante Eliana Angarita del curso En este modelo, se fabrica la hormona de crecimiento y se presentan los cinco primeros aminoácidos que conforman esta proteína. 1 1 Plantilla cis ala glu val ser cis fmet fen siguiente ala: alanina arg: arginina asn: asparagina asp: ácido aspártico cis: cisteína gln: glutamina gli: glicina Glu: glutamato his: histidina ile: isoleucina leu: leucina lis: lisina met: metionina fmet: metionina formilada (bacterias) fen: fenilalanina pro:prolina ser: serina tre: treonina tri: triptófano tir: tirosina val: valina Otra abreviatura term: terminación Abreviaturas de los aminoácidos

6 fmet 1er aminoácido ARNt Anticodón Codón ARNm Subunidad menor del ribosoma AAAAAAAAAAA P A U A C Iniciación : La subunidad pequeña del ribosoma se une a la región líder del ARNm y el ARNm se desplaza hasta llegar al codón AUG, que codifica el principio de la proteína. Se les une entonces el complejo formado por el ARNt-metionina formilada (fmet). La unión se produce entre el codón del ARNm y el anticodón del ARNt que transporta la formilmetionina (fmet). 3 (i) Siguiente A U G U G U 5 G C U G A A G U U 2 2 Plantilla

7 fmet Subunidad menor del ribosoma AAAAAAAAAAA P A U A C Elongación I: A continuación se une la subunidad mayor a la menor completándose el ribosoma. El complejo ARNt-aminoácido 2, la cisteína (Cis) [ARNt-Cis] se sitúa enfrente del codón correspondiente (UGU). La región del ribosoma a la que se une el complejo ARNt-Cis se le llama región aminoacil (A). 5 3 cis A C A (i) G C U G A A G U UA U G U G U 3 3 Plantilla Siguiente

8 ARNm AAAAAAAAAAA P A U A C Elongación II: Se forma el enlace peptídico entre el grupo carboxilo de la Formilmetionina (fmet) y el grupo amino del segundo aminoácido, la cisteína (Cis). cis-fmet A C A 3 A U G U G U 5 G C U G A A G U U 4 4 Plantilla Siguiente

9 AAAAAAAAAAA P A Elongación III: El ARNt del primer aminoácido, la Formilmetionina (fmet) se libera. U A C cis-fmet A C A ARNm 3 A U G U G U 5 G C U G A A G U U 5 5 Plantilla Siguiente

10 AAAAAAAAAAA P A Elongación IV: El ARNm se traslada, de tal manera que el complejo ARNt-Cis-fmet queda en la región peptidil del ribosoma, quedando ahora la región aminoacil (A) libre para la entrada del complejo ARNt- aa 3 3 cis-fmet A C A ARNm A U G U G U 5 G C U G A A G U U 6 6 Plantilla Siguiente

11 AAAAAAAAAAA P A Elongación V: Entrada en la posición correspondiente a la región aminoacil (A) del complejo ARNt- ala, correspondiente al tercer aminoácido, la alanina (ala). cis-fmet A C A ARNm 3 C G A ala A U G U G U 5 G C U G A A G U U 7 7 Plantilla Siguiente

12 AAAAAAAAAAA P A Elongación VI: Unión del péptido fmet-cis (Formilmetionina-Cisteína) a la alanina (ala). A C A ARNm 3 C G A ala-cis-fmet A U G U G U 5 G C U G A A G U U 8 8 Plantilla Siguiente

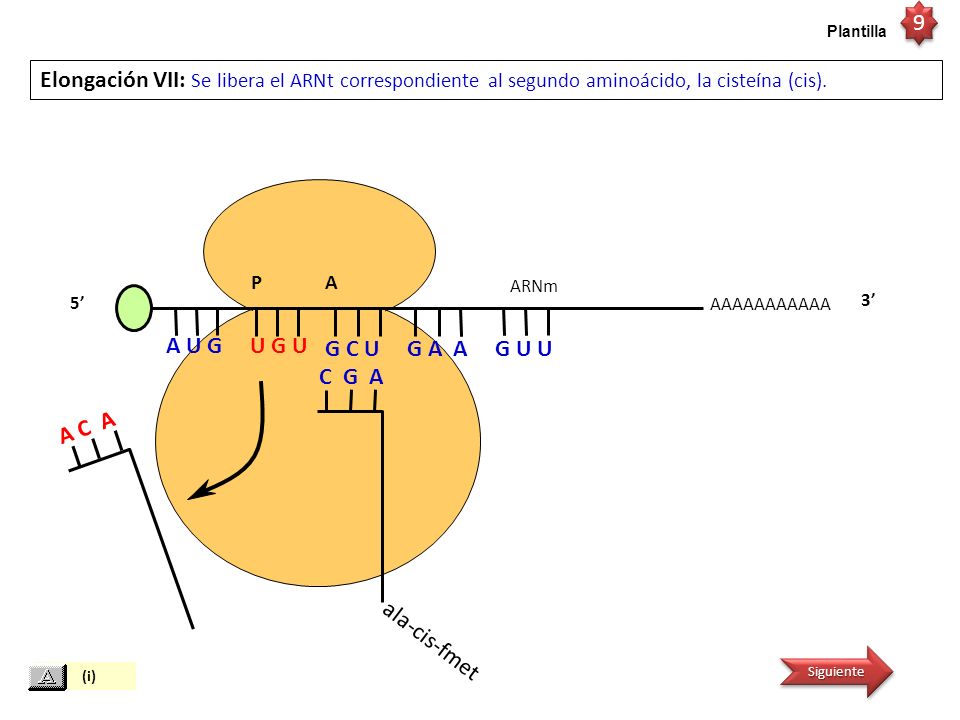

13 AAAAAAAAAAA P A Elongación VII: Se libera el ARNt correspondiente al segundo aminoácido, la cisteína (cis). ARNm 3 A C A C G A ala-cis-fmet (i) A U G U G U 5 G C U G A A G U U 9 9 Plantilla Siguiente (i)

14 AAAAAAAAAAA P A Elongación VIII: El ARNm corre hacia la otra posición, quedando el complejo ARN t3 -ala-cis-fmet en la región peptidil del ribosoma. ARNm 3 C G A ala-cis-fmet A U G U G U 5 G C U G A A G U U 10 Plantilla Siguiente

15 AAAAAAAAAAA P A Elongación IX: Entrada del complejo ARNt-glu correspondiente al 4º aminoácido, el glutamato. ARNm 3 C G A ala-cis-fmet C U U glu A U G U G U 5 G C U G A A G U U Plantilla 11 Siguiente

16 AAAAAAAAAAA P A Elongación X: Este se sitúa en la región aminoacil (A). ARNm 3 C G A ala-cis - fmet C U U A U G U G U 5 G C U G A A G U U glu Plantilla 12 Siguiente

17 AAAAAAAAAAA P A Elongación XI: Unión del péptido fmet-cis-ala con el 4º aminoácido, el glutamato (glu). Liberación del ARNt del glutamato. El ARNm se desplaza a la 5ª posición ARNm 3 C G A C U U glu-ala-cis-fmet A U G U G U 5 G C U G A A G U U Plantilla 13 Siguiente

18 AAAAAAAAAAA P A Elongación XII: Entrada del ARNt del glutamato, el 5º aminoácido, la valina (ARNt-val). ARNm 3 C U U glu-ala-cis-fmet C A A val A U G U G U 5 G C U G A A G U U Plantilla 14 Siguiente

19 AAAAAAAAAAA P A Elongación XIII: Unión del péptido fmet-cis-ala-glu con el 5º aminoácido, la valina (val). Liberación del ARNt de glutamato (glu). El ARNm se desplaza a la 6ª posición, se trata del un codón de finalización o de stop. 5 ARNm 3 C U U val-glu-ala-cis-fmet C A A A U G U G U 5 G C U G A A G U U Plantilla 15 Siguiente

20 AAAAAAAAAAA P A 5 ARNm 3 C U U val-glu-ala-cis-fmet C A A Finalización I: Liberación del péptido o proteína. Las subunidades del ribosoma se disocian y se separan del ARNm. A U G U G U 5 G C U G A A G U U Plantilla 16 (i) Siguiente

21 AAAAAAAAAAA Finalización II: Después unos minutos los ARNm son digeridos por las enzimas del hialoplasma. 5 ARNm 3 A U G U G U G C U G A A G U U (i) Siguiente Plantilla 17

22 cis ala glu val ser Cis fmet fen Instrucciones De acuerdo al marco de lectura de las tripletas de bases nitrogenadas en la cadena de ARNm. Se indica el tipo de aminoácido que corresponde cada uno. Guíate de la tabla de código genético.código Instrucciones De acuerdo al marco de lectura de las tripletas de bases nitrogenadas en la cadena de ARNm. Se indica el tipo de aminoácido que corresponde cada uno. Guíate de la tabla de código genético.código Plantilla AAAAAAAAAAA 5 ? ? ? 3 A U GG U U U U U ? ? ? ala: alanina arg: arginina asn: asparagina asp: ácido aspártico cis: cisteína gln: glutamina gli: glicina Glu: glutamato his: histidina ile: isoleucina leu: leucina lis: lisina met: metionina fmet: metionina formilada (bacterias) fen: fenilalanina pro:prolina ser: serina tre: treonina tri: triptófano tir: tirosina val: valina Otra abreviatura term: terminación Abreviaturas de los aminoácidos siguiente Instrucciones 18

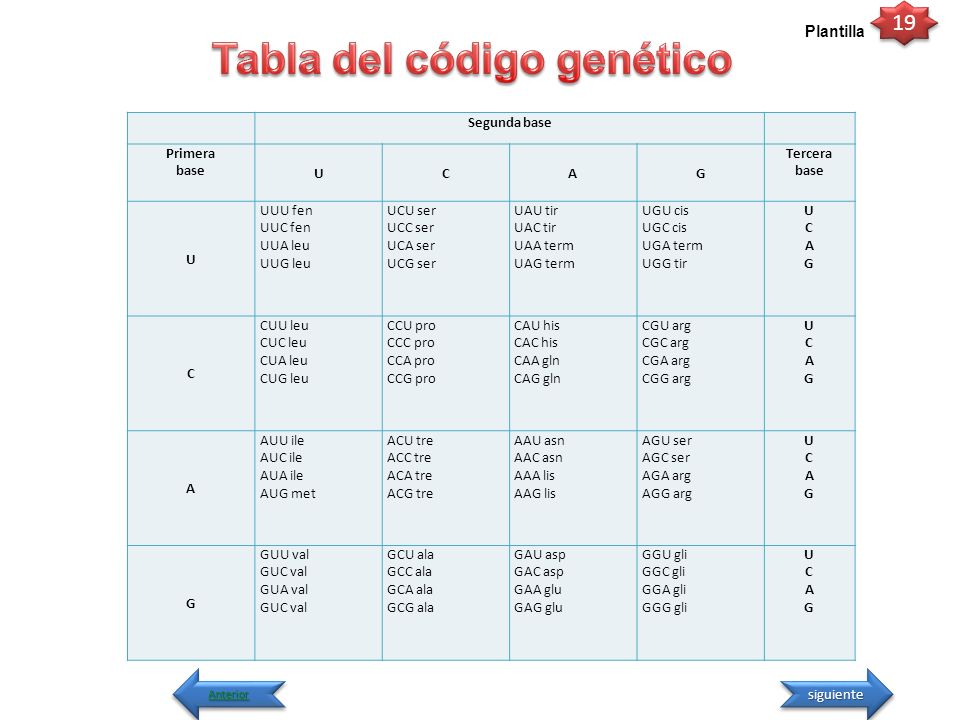

23 Segunda base Primera base UCAG Tercera base U UUU fen UUC fen UUA leu UUG leu UCU ser UCC ser UCA ser UCG ser UAU tir UAC tir UAA term UAG term UGU cis UGC cis UGA term UGG tir UCAGUCAG C CUU leu CUC leu CUA leu CUG leu CCU pro CCC pro CCA pro CCG pro CAU his CAC his CAA gln CAG gln CGU arg CGC arg CGA arg CGG arg UCAGUCAG A AUU ile AUC ile AUA ile AUG met ACU tre ACC tre ACA tre ACG tre AAU asn AAC asn AAA lis AAG lis AGU ser AGC ser AGA arg AGG arg UCAGUCAG G GUU val GUC val GUA val GUC val GCU ala GCC ala GCA ala GCG ala GAU asp GAC asp GAA glu GAG glu GGU gli GGC gli GGA gli GGG gli UCAGUCAG siguiente Anterior 19 Plantilla

24 Salir instrucciones
