1 Aplicación de un sistema de información geográfica para la adquisición y mantenimiento de servidumbres eléctricas 29 Setiembre 2010

2 Presentación Proyecto Tecnologías Organización Insumos Productos Esperados Agenda

3 PRESENTACIÓN

4 ANTECEDENTES EL ICE Como ente rector del sistema eléctrico debe de garantizar el suministro de forma continua a la población.

5 ANTECEDENTES QUÉ ES UNA LÍNEA TRASMISIÓN? Conjunto de Torres, Conductores y predios inscritos por donde se transmite electricidad de una subestación a otra con el fin de distribuirla a los consumidores.

6 ANTECEDENTES AQUI NACE EL PROYECTO LÍNEA TRANSMISIÓN ANILLO SUR El objetivo primordial de este proyecto es el de satisfacer la demanda eléctrica interconectando con otras líneas y subestaciones en el área metropolitana.

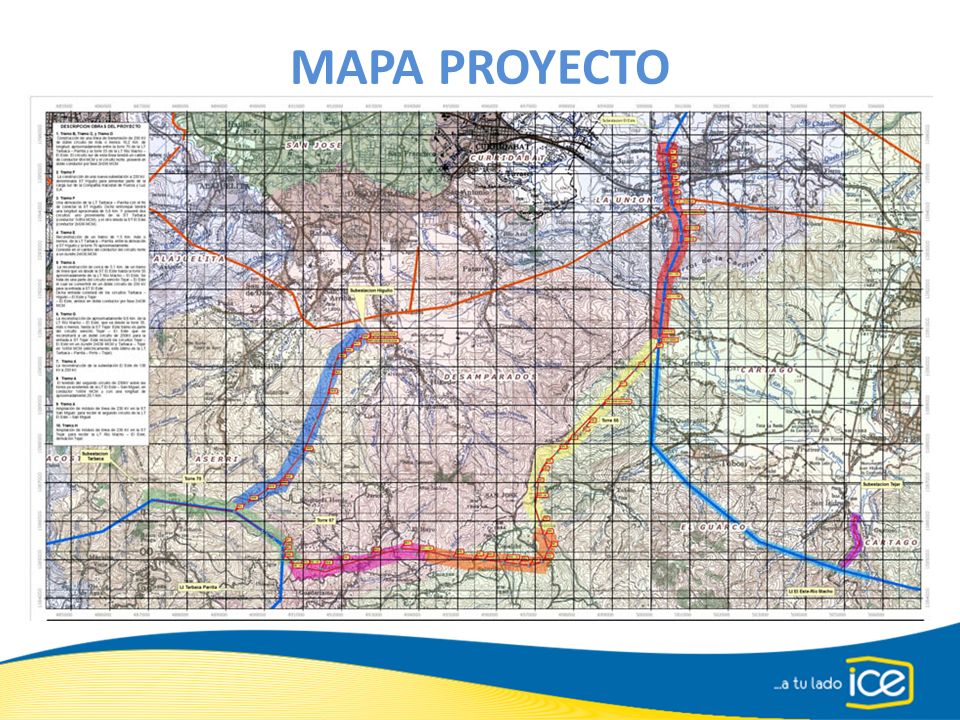

7 MAPA PROYECTO

8 TECNOLOGIAS PRESENTES 30/04/2010Presentación para GIS Pysa LGML

9 Plataforma CAD El Dibujo asistido por computadora herramienta clave para el dibujo topográfico PUNTOS LINEAS POLIGONOS Presentación para GIS Pysa LGML30/04/2010

10 Posicionamiento Global GPS El GPS nos permite ubicar cualquier punto de la tierra referido a un sistema de coordenadas global o personalizado.

11 Equipos GPS disponibles Para ejecutar labores de recolección de datos en campo a nivel mapping PUNTOS LINEAS POLIGONOS Presentación para GIS Pysa LGML30/04/2010

12 Que es un GIS? Un Sistema de Información Geográfica es una integración organizada de hardware, software y datos geográficos diseñado para capturar, almacenar, manipular, analizar y desplegar en todas sus formas la información georeferenciada con el fin de resolver problemas complejos de planificación y gestión.

13 Componentes de un SIG Hardware Software Comunicaciones Datos Recurso Humano Disciplinas

14 Finalidad del GIS Base de Datos Geográfica Colección de capas temáticas Formar un sistema integrado que brinde soluciones para planificación, presupuesto, construcción y cualquier tipo de requerimiento del proyecto en tiempo real.

15 Que es un LIDAR? Es utilizado por el diseñador para la creación del Diseño de la Línea de transmisión. Productos del Lidar 1.Malla de puntos georeferenciados 2.Fotografía aérea georeferenciada 3.Plantas Perfil del eje de la línea

16 Ejemplo Malla de puntos Lidar

17 Insumos Suministrados Levantamiento Lidar Fotografía de la zona de estudio(400 m.) Hojas Cartográficas 1/10000 1/50000 IGN Archivos GIS de las municipalidades involucradas

18 La Organización

19 Red Apoyo GPS

20 Levantamiento Topográfico

21 Estudios apoyados GIS

22 Elementos georeferenciados Presentación para GIS Pysa LGML30/04/2010

23 Qué hacer con toda esa información?

24 Base Datos Propietarios Presentación para GIS Pysa LGML30/04/2010

25

26

27 Reportes

28 Mapa de Propietarios y Predios Afectados

29 Mapas de Seguimiento Proyecto

30 Expediente Digital Ficha Control Expediente. Plano Catastrado Estudio Catastral Estudio Registral Permiso de Ingreso Croquis Afectación Entre otros

31 Croquis de Afectación Producto Principal

32 Nuestra meta GIS Ingeniería Planeación Clientes Construcción Operación – Ver el panorama completo y tomar las mejores decisiones. – Compartir información espacial de todas las áreas. – Flujo continuo de información independientemente de la aplicación/especialidad.

33 Evolución de un SIG SIG Estudios Previos SIG Adquisición Servidumbre SIG Proceso Constructivo SIG Operación - Nivel de Integración +

34 Reseña Antes Ahora Después Mantenimiento - GIS Efectivo +

35 Gracias por su atención.
