Presentación del tema: "Estado Plurinacional de Bolivia. 2 Agencia Boliviana Espacial Empresa Pública Nacional Estratégica del estado plurinacional de Bolivia creada en febrero."— Transcripción de la presentación:

1 Estado Plurinacional de Bolivia

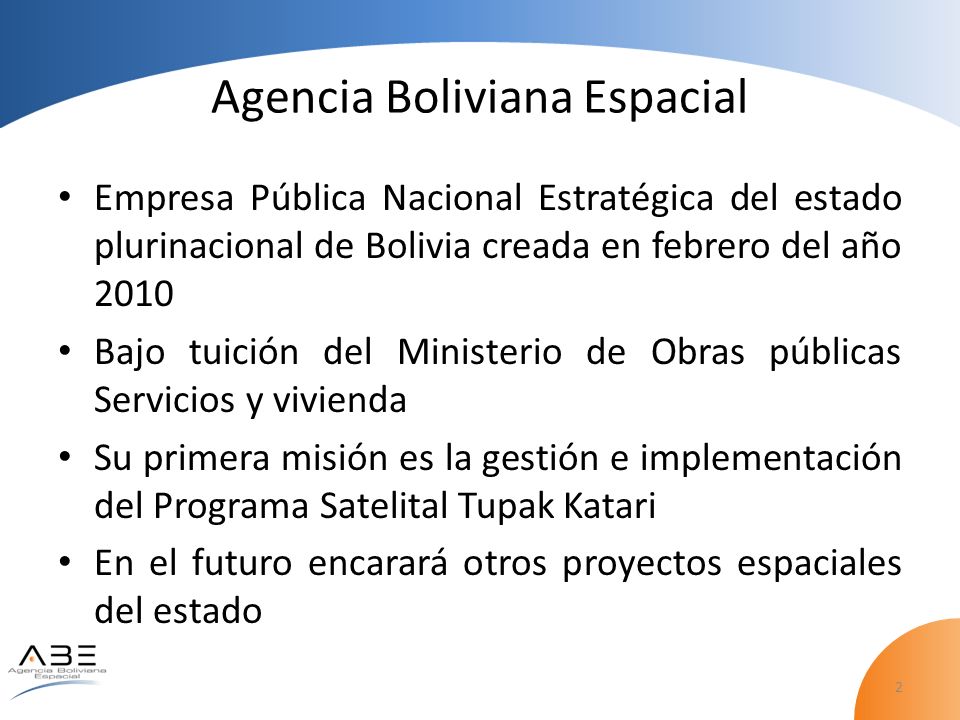

2 2 Agencia Boliviana Espacial Empresa Pública Nacional Estratégica del estado plurinacional de Bolivia creada en febrero del año 2010 Bajo tuición del Ministerio de Obras públicas Servicios y vivienda Su primera misión es la gestión e implementación del Programa Satelital Tupak Katari En el futuro encarará otros proyectos espaciales del estado

3 PROGRAMA SATELITAL TUPAK KATARI

4 Componentes del Programa 4 Satélite Servicios de Lanzamiento Seguro (lanzamiento y 1er año) Estaciones de Control Telepuerto Entrenamiento y Transferencia Tecnológica

5 Estructura corporativa del contratista 5 CGWIC, contratista principal Principales subcontratistas CAST (satélite) CALT (Vehiculo de lanzamiento) CLTC ( servicios de LEOP)

6 Cronograma 6

7 Capacitacion y transferencia tecnologica Convocatoria Nacional. Selección Transparente y equitativa. Entrenamiento Segmento Espacial Entrenamiento Segmento Terrestre - Estaciones Terrenas de Control Entrenamiento en Telepuertos 7

8 ASPECTOS ECONOMICOS Y FINANCIEROS

9 Aspectos Económicos y Financieros Millones de dólares – Costo Total. 15 años de vida útil (aprox. 20 MM/año) Ingresos anuales estimados de 40MM/año a plena capacidad. Facturación de todo el sector de telecomunicaciones en Bolivia para el 2011 fue de 1500 MM dólares. TIR 13% con hipótesis de ocupación de 1/3 para el 1er año, 2/3 para el 2do año y completa a partir del 3er año

10 SATELITE TUPAK KATARI

11 11 Satélite Tupak Katari Lanzamiento del satélite desde Xichang, RPC Sitios de Lanzamiento en China Existen 3 sitios: XSLC: Xichang Satellite Launch Center TSLC: Taiyuan Satellite Launch Center JSLC: Jiuquan Satellite Launch Center

12 12 Satélite Tupak Katari Vehículo de Lanzamiento LM-3BE

13 Órbita geoestacionaria, 87.2° Oeste 13

14 14 Conectividad en el 100% del área de cobertura

15 CARACTERISTICAS TECNICAS Y SERVICIOS

16 16 SATELITE TUPAK KATARI Satélite Tupak Katari

17 17 SATELITE TUPAK KATARI Satélite Tupak Katari FADAFDADFADFAD DAFASDFASDFASFA SDFASDFASD

18 18 CARACTERISTICAS Satélite Tupak Katari Banda Ku Banda C-ext Banda Ka

19 19 Satélite Tupak Katari Cobertura: Bolivia Número de Transpondedores: 4 BW Transpondedores (MHz): 36 Rango de Frecuencias (MHz): Subida: , ,00 Bajada: , ,00 PIRE: 54 dBW Características Banda Ku-BSS

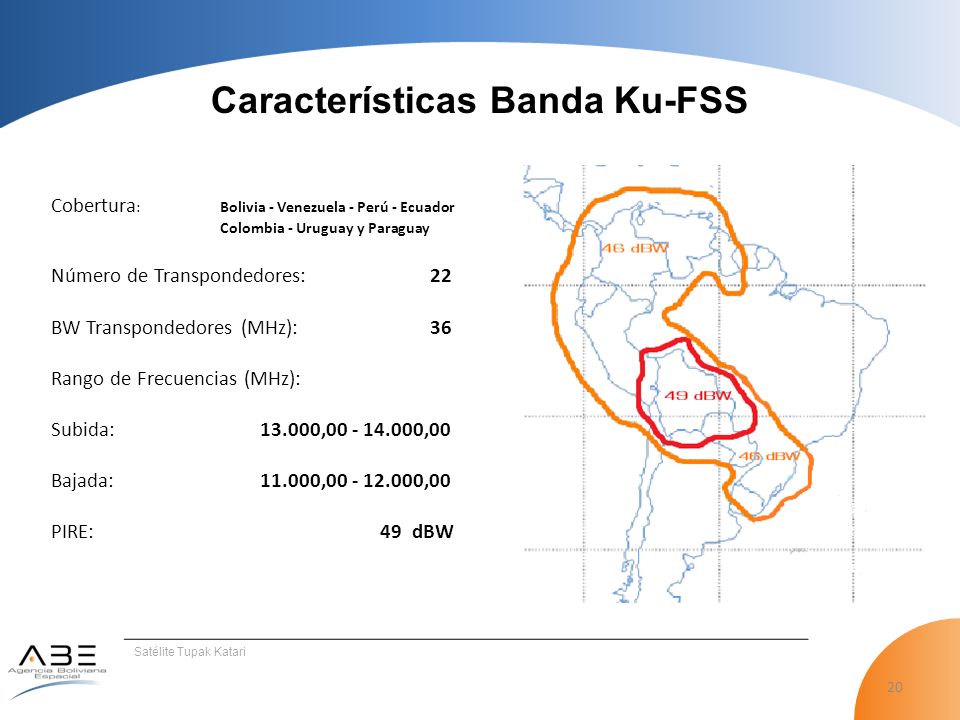

20 20 Características Banda Ku-FSS Satélite Tupak Katari Cobertura : Bolivia - Venezuela - Perú - Ecuador Colombia - Uruguay y Paraguay Número de Transpondedores: 22 BW Transpondedores (MHz): 36 Rango de Frecuencias (MHz): Subida: , ,00 Bajada: , ,00 PIRE: 49 dBW

21 21 Satélite Tupak Katari Cobertura: Sud América Número de Transpondedores: 2 BW Transpondedores (MHz): 28 Rango de Frecuencias (MHz): Subida: 5.500, ,00 Bajada: 3.600, ,00 PIRE: 40,5 dBW Características Banda C-ext-FSS

22 22 Satélite Tupak Katari Cobertura: Bolivia Número de Transpondedores: 2 BW Transpondedores(MHz): 120 Rango de Frecuencias (MHz): Subida: , ,00 Bajada: , ,00 PIRE: 51 dBW Características Banda Ka-FSS

23 ESTACIONES TERRENAS CONTROL

24 24 Satélite Tupak Katari ESTACIONES TERRENAS DE CONTROL Las funciones principales de la Estaciones Terrenas de Control son: Seguimiento (Tracking): Para determinar en todo momento la posición del Satélite en su órbita. Operaciones de Telemetría: Para adquirir y registrar datos de las principales variables del satélite. Operaciones de Telecomando: Para operar, administrar y gestionar los sistemas del satélitedel Satélite. Maniobras de Control: Para corregir la posición y actitud del satélite.

25 25 Satélite Tupak Katari ESTACIONES TERRENAS DE CONTROL El Proyecto Satélite de Comunicaciones Tupak Katari tendrá 2 Estaciones de Control: Estación Terrena Primaria: Amachuma – El Alto Playa de Antenas: 1 Antena de 13m. (Ku-BSS) 1 Antena de 13m. (Ku-FSS) 1 Antena de 13m. (TT&C) 1 Antena de 9m. (C) 1 Antena de 7,3m. (Ka) 1 Antena de 5m. (IBS) Estación Terrena de Respaldo: La Guardia – Santa Cruz Playa de Antenas: 1 Antena de 13m. (TT&C) 1 Antena de 5m. (IBS)

26 TECNOLOGIA DTH

27 27 Satélite Túpak Katari Tecnología DTH Cobertura Urbana y Rural Bolivia TV Canales estatales (Educación, Salud, Cultura, etc) Cadenas nacionales privadas Televisión por suscripción

28 28 Satélite Túpak Katari Tecnología DTH

29 29 Satélite Túpak Katari Tecnología DTH

30 TECNOLOGIA VSAT

31 31 Tecnología VSAT Satélite Túpak Katari Facilidad y rapidez para la puesta en operación de nuevas terminales. Costo de los enlaces independiente de la distancia. Cobertura total en cualquier punto del área de cobertura del satélite. Costo de terminales en disminución. Facilidad y rapidez para la puesta en operación de nuevas terminales. Costo de los enlaces independiente de la distancia. Cobertura total en cualquier punto del área de cobertura del satélite. Costo de terminales en disminución.

32 32 Satélite Tupak Katari Aplicaciones Urbanas En áreas con deficiencias de infraestructura, en tanto ellas sean resueltas. Internet Telefonía Fija telecentros En áreas con deficiencias de infraestructura, en tanto ellas sean resueltas. Internet Telefonía Fija telecentros

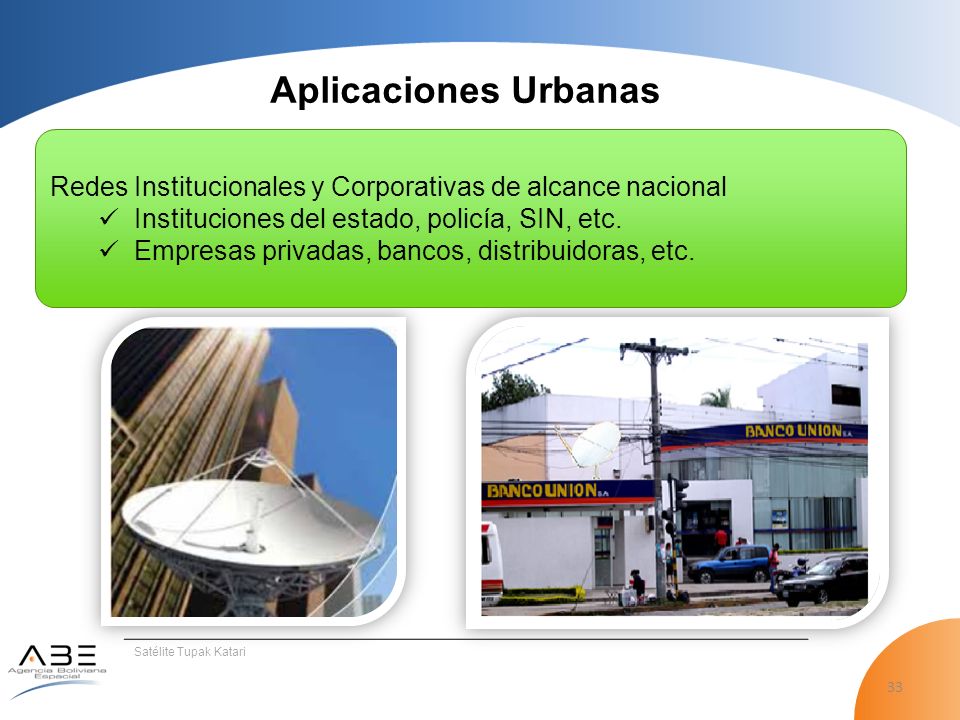

33 33 Satélite Tupak Katari Aplicaciones Urbanas Redes Institucionales y Corporativas de alcance nacional Instituciones del estado, policía, SIN, etc. Empresas privadas, bancos, distribuidoras, etc.

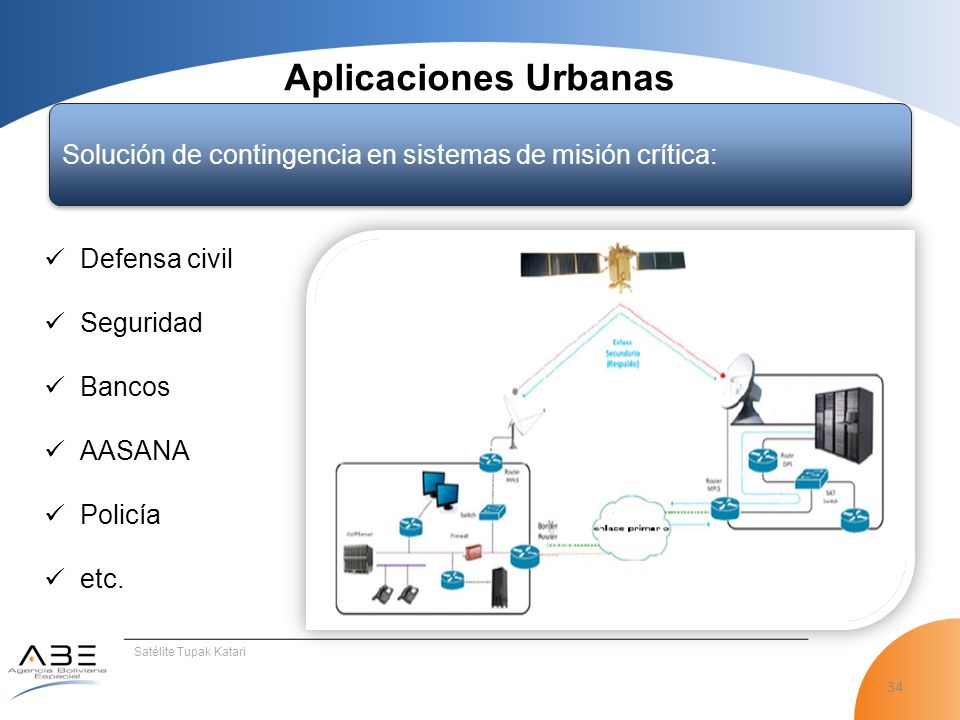

34 34 Satélite Tupak Katari Defensa civil Seguridad Bancos AASANA Policía etc. Aplicaciones Urbanas Solución de contingencia en sistemas de misión crítica:

35 35 Satélite Tupak Katari Aplicaciones Urbanas Implementación de enlaces eventuales (TV en vivo, Noticias, Eventos deportivos). Implementación de enlaces eventuales (TV en vivo, Noticias, Eventos deportivos).

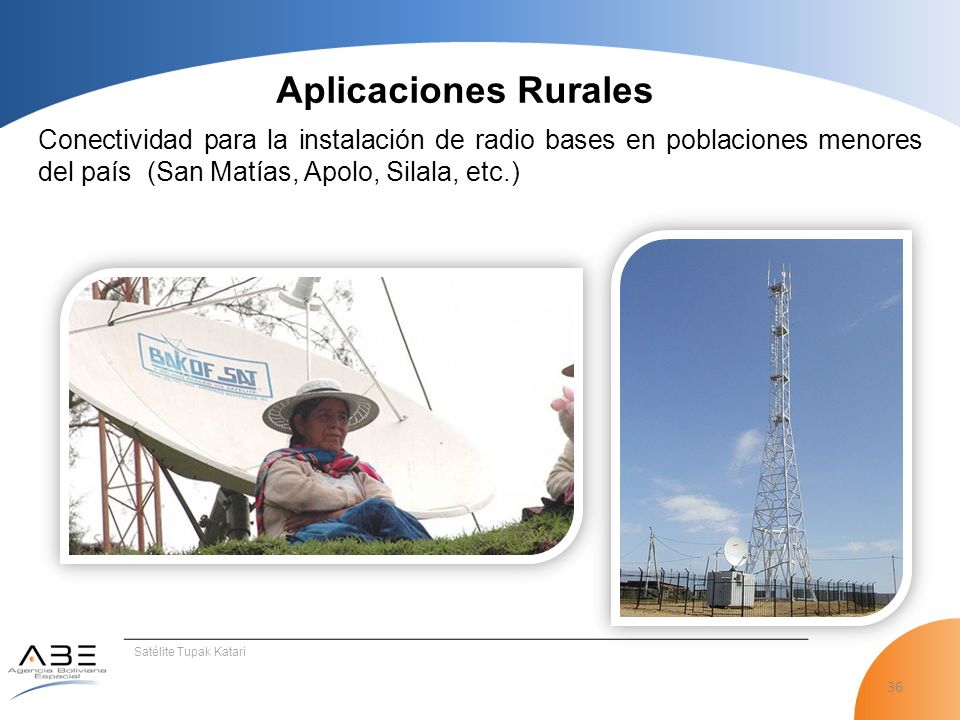

36 36 Satélite Tupak Katari Conectividad para la instalación de radio bases en poblaciones menores del país (San Matías, Apolo, Silala, etc.) Aplicaciones Rurales

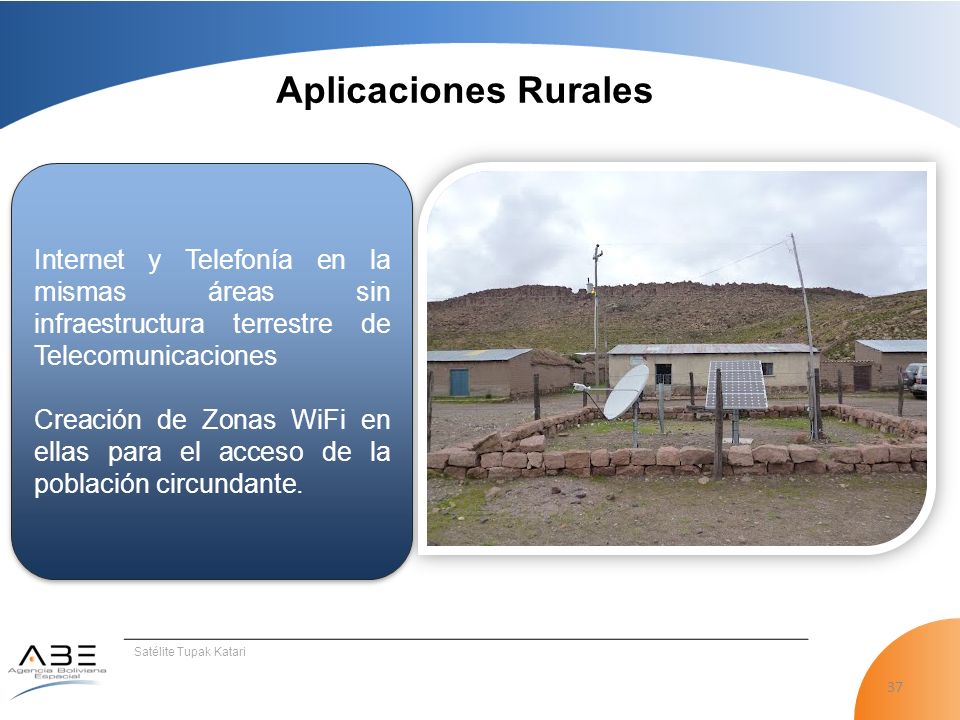

37 37 Satélite Tupak Katari Aplicaciones Rurales Internet y Telefonía en la mismas áreas sin infraestructura terrestre de Telecomunicaciones Creación de Zonas WiFi en ellas para el acceso de la población circundante. Internet y Telefonía en la mismas áreas sin infraestructura terrestre de Telecomunicaciones Creación de Zonas WiFi en ellas para el acceso de la población circundante.

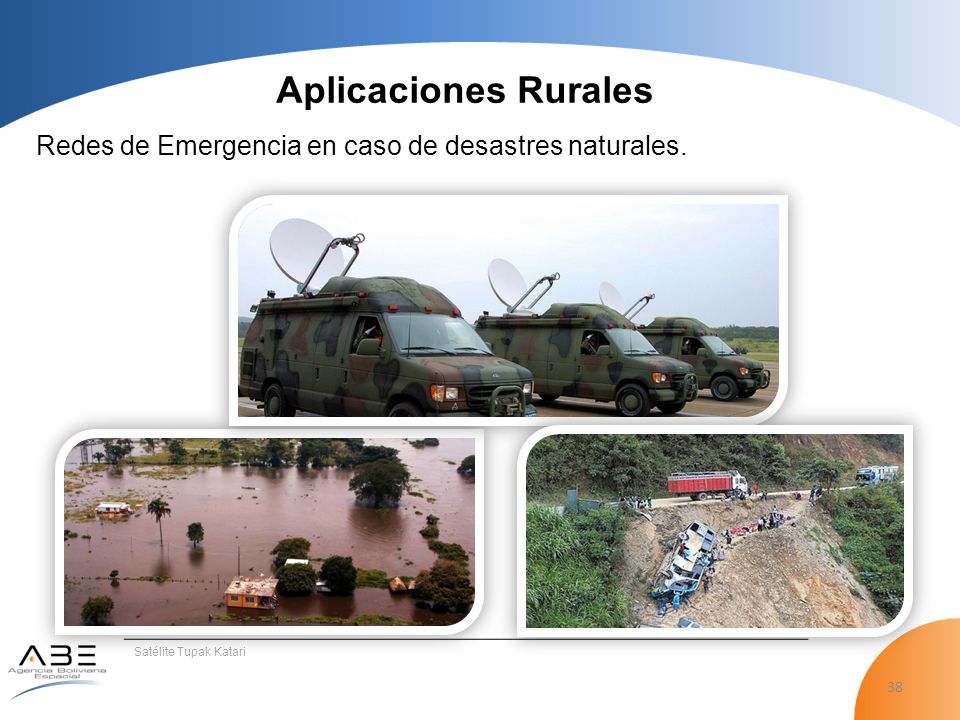

38 38 Satélite Tupak Katari Redes de Emergencia en caso de desastres naturales. Aplicaciones Rurales

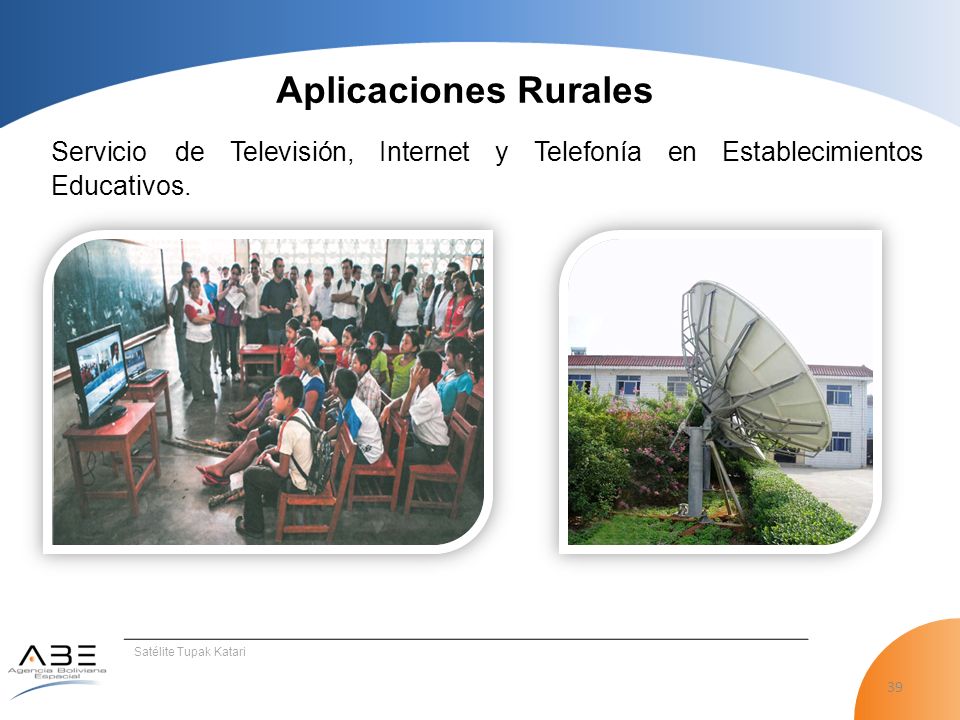

39 39 Satélite Tupak Katari Servicio de Televisión, Internet y Telefonía en Establecimientos Educativos. Aplicaciones Rurales

40 40 Satélite Tupak Katari Telecentros Satelitales Integrales Aplicaciones Rurales

41 41 Satélite Tupak Katari Aplicaciones Rurales Servicio de Internet y Telefonía en Establecimientos de Salud. Con base en este servicio, el Ministerio de Salud implementará soluciones de Telemedicina para la población y el personal medico.

42 42 Satélite Tupak Katari Aplicaciones Rurales Redes de Telecomunicación Corporativa para Organizaciones Públicas y Privadas con operaciones en áreas rurales (Empresas Petroleras, Mineras, la Aduana Nacional, SEGIP, etc.) Redes de Telecomunicación Corporativa para Organizaciones Públicas y Privadas con operaciones en áreas rurales (Empresas Petroleras, Mineras, la Aduana Nacional, SEGIP, etc.)

43 43 Satélite Tupak Katari Aplicaciones Rurales Sistemas de Monitoreo Ambiental en áreas remotas (SENAMHI, Universidades, I.G.M., etc.)

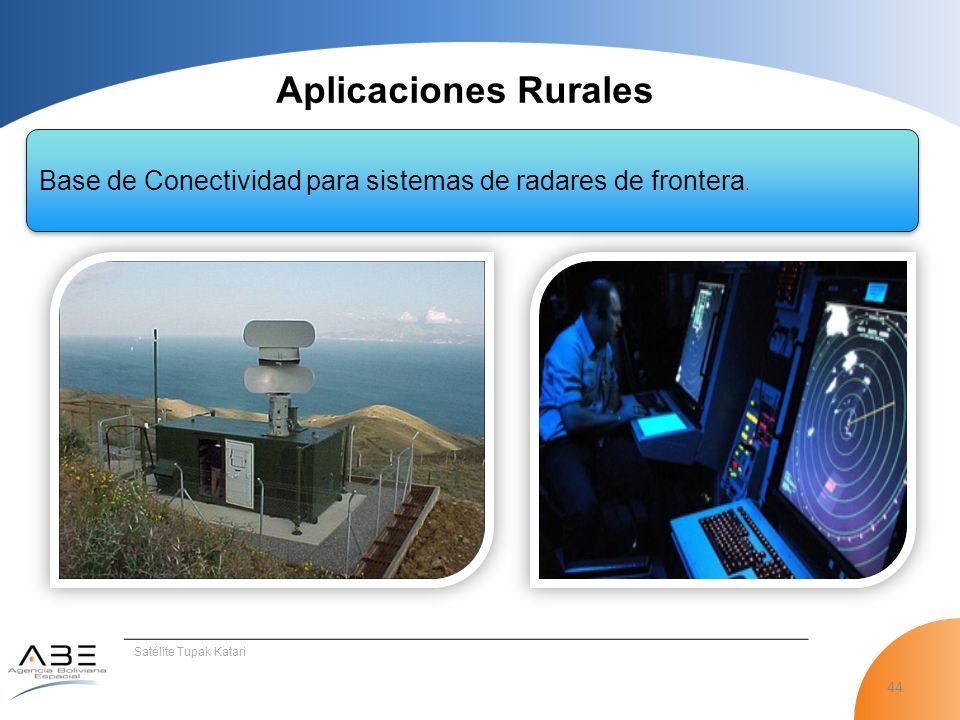

44 44 Satélite Tupak Katari Aplicaciones Rurales Base de Conectividad para sistemas de radares de frontera.

45 45 Satélite Tupak Katari Aplicaciones Rurales Redes de Telecomunicación Estratégica para las FF.AA., en todas la unidades en especial en las pequeñas y de frontera.

46 46 Satélite Túpak Katari Monitoreo de Infraestructuras Sistema SCADA Utilizado por Petroleras, Compañías Eléctricas, Suministradoras de Agua, entre otras.

47 47 Satélite Túpak Katari Sistemas de Gestión (Sector Público) Redes VSAT que permitirán el control y la administración organizacional en sectores como: ANH, Vías Bolivia, Migración, etc.

48 48 Satélite Túpak Katari Sistemas de Gestión (Sector Privado) A través de los que se realizará control y administración organizacional orientado a cualquier tipo de empresa.

49 49 GRACIAS!!!
