3 2 Que nos permite hacer: Memoria Técnica de Diseño CUMPLIMENTAR la documentación necesaria para legalizar las instalaciones eléctricas: ILUSTRAR la documentación con: Certificado de Instalación. Manual o Anexo de información al Usuario. Planos de Planta DIBUJAR Esquemas Unifilares Otros documentos Croquis de Situación CALCULAR Esquemas Unifilares ARCHIVAR electrónicamente todos los documentos

4 3 Generar y rellenar documentación: Utilizaremos el asistente

5 4 Paso 1 La orientación del esquema nos fijara, tanto la orientación de la hoja de papel, como la posición del esquema en la misma. Si deseamos generar un boletín deberemos marcar este option Siguiente PARA CONTINUAR Siguiente PARA CONTINUAR

6 5 Paso 2 Seleccionaremos la documentación que queramos generar. Siguiente PARA CONTINUAR Siguiente PARA CONTINUAR Si el check no esta marcado el programa nos asiste en la creación del esquema

7 6 Paso 3 Mediante el Botón derecho del ratón, podremos ir generando el esquema que deseemos. O podemos elegir una de las plantillas que el programa tiene predefinidas. Siguiente Para CONTINUAR y posteriormente FINALIZAR Siguiente Para CONTINUAR y posteriormente FINALIZAR

8 7 Paso 4 Rellenando datos Los datos COMUNES a varios formularios UNICAMENTE, deberemos introducirlos UNA VEZ. El programa comprueba la correcta introducción de los DNI y CIF. El programa comprueba la correcta introducción de los DNI y CIF. También disponemos de COMBOS o Listas Desplegables, que nos ayudan a cumplimentar diferentes apartados.

9 8 Paso 5a Rellenando datos técnicos Pulsando en el botón fx, se nos mostrará la pantalla asistente para los cálculos del circuito.

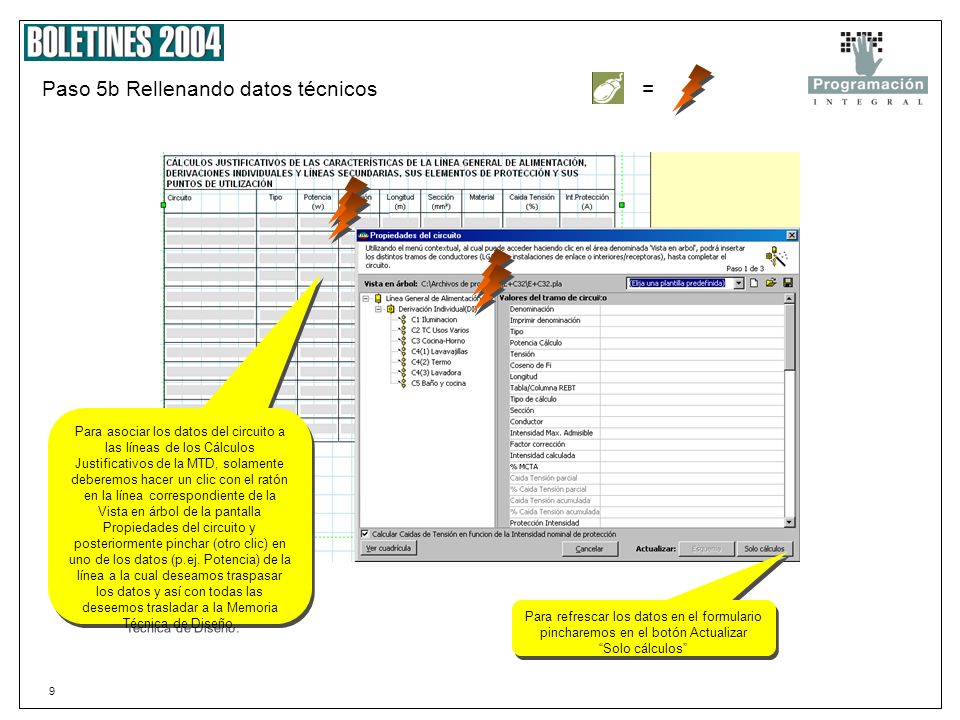

10 9 Paso 5b Rellenando datos técnicos Para asociar los datos del circuito a las líneas de los Cálculos Justificativos de la MTD, solamente deberemos hacer un clic con el ratón en la línea correspondiente de la Vista en árbol de la pantalla Propiedades del circuito y posteriormente pinchar (otro clic) en uno de los datos (p.ej. Potencia) de la línea a la cual deseamos traspasar los datos y así con todas las deseemos trasladar a la Memoria Técnica de Diseño. Para refrescar los datos en el formulario pincharemos en el botón Actualizar Solo cálculos =

11 10 Paso 5c Datos rellenados Si se desea modificar o añadir algún dato no tenemos mas que escribir directamente en el campo correspondiente.

12 11 Impresión 1 Una vez cumplimentados los datos en los diferentes formularios, ya podemos pasar a la IMPRESIÓN. Para ello accederemos al Menú Archivo Imprimir

13 12 Impresión 2 En el momento de la impresión de un proyecto podemos seleccionar los documentos a IMPRIMIR. O el numero de copias

14 13 Ejemplos de Impresión

15 14 Cálculos de un Esquema Unifilar Para ACCEDER a los CALCULOS. Debemos pinchar el icono fx Mostrar la pantalla de cálculo del circuito Para ACCEDER a los CALCULOS. Debemos pinchar el icono fx Mostrar la pantalla de cálculo del circuito

16 15 Cálculos Ver cuadricula, nos permitirá tener una visión general de los cálculos de todas las líneas del circuito

17 16 Modificación de datos técnicos Sobre la ventana Propiedades del circuito podemos cambiar los datos del Esquema. Como la Denominación, si que queremos que esta se imprima en el esquema o no. Potencia, Tensión, Cos fi, Longitud. Solo SITUARSE y ESCRIBIR Este botón, nos permitirá acceder a las tablas del REBT-2002, para seleccionar según el tipo de conductor y el modo de instalación la tabla y columna adecuada. Si el tipo de cálculo es CT (caída de tensión), el sistema buscará la mínima sección que cumpla tanto por % Max.Caída de Tensión Adm., como por Intensidad Máxima Admisible. Si el tipo de cálculo es por SC (sección), el usuario podrá fijar la Sección. Si el tipo de cálculo es CT (caída de tensión), el sistema buscará la mínima sección que cumpla tanto por % Max.Caída de Tensión Adm., como por Intensidad Máxima Admisible. Si el tipo de cálculo es por SC (sección), el usuario podrá fijar la Sección.

18 17 Pero además En esta misma pantalla podemos indicar que SIMBOLOS poner en cada línea del esquema unifilar y los TEXTOS que acompañarán a los mismos.

19 18 Actualizar Esquema Solamente debemos pulsar el botón Actualizar Esquema, para que los cambios realizados queden reflejados en el ESQUEMA UNIFILAR.

20 19 Plano de situación Podemos pegar una imagen capturada desde cualquier programa o acceder Internet, y de uno de los múltiples callejeros disponibles COPIAR y PEGAR un PLANO DE EMPLAZAMIENTO Podemos pegar una imagen capturada desde cualquier programa o acceder Internet, y de uno de los múltiples callejeros disponibles COPIAR y PEGAR un PLANO DE EMPLAZAMIENTO

21 20 Plano de Planta Podemos coger un plano escaneado y PEGARLO Ir agregando los símbolos que cogemos directamente de nuestra librería de Símbolos para Edificaciones. Y finalmente utilizar la herramienta Dibujar una curva para unirlos a voluntad. Y finalmente utilizar la herramienta Dibujar una curva para unirlos a voluntad.

22 21 O dibujarlo manualmente Utilizando únicamente las herramientas propias de Esquema + Calculo 32 Utilizando únicamente las herramientas propias de Esquema + Calculo 32
