1 WireLess TelNet VT – Guía de casos comunes de configuración www.softogo.com WTnVT (Telnet / SSH) Tutorial: Casos comunes de configuración.

Presentaciones similares


Presentación del tema: "1 WireLess TelNet VT – Guía de casos comunes de configuración www.softogo.com WTnVT (Telnet / SSH) Tutorial: Casos comunes de configuración."— Transcripción de la presentación:

1 1 WireLess TelNet VT – Guía de casos comunes de configuración WTnVT (Telnet / SSH) Tutorial: Casos comunes de configuración

2 2 WireLess TelNet VT – Guía de casos comunes de configuración WTn52 -> 5250 / 3270 NO EN ESTE DOCUMENTO Tipo de configuración tratada en este documento: VT / SSH 5250 (SNA LU 6.2) , , etc. AS400 / iSeries / i5 (OS/400) 3270 (SNA LU 3) , , etc. IBM/3090 S/390 (System/370) WTnVT -> emulación VT, ANSI, SSH Telnet VT VT100, VT220, ANSI, etc. Win /UNIX SSH Xterm, VTxxx, etc. UNIX / Linux Abrir tutorial WTn52 (5250 / 3270)

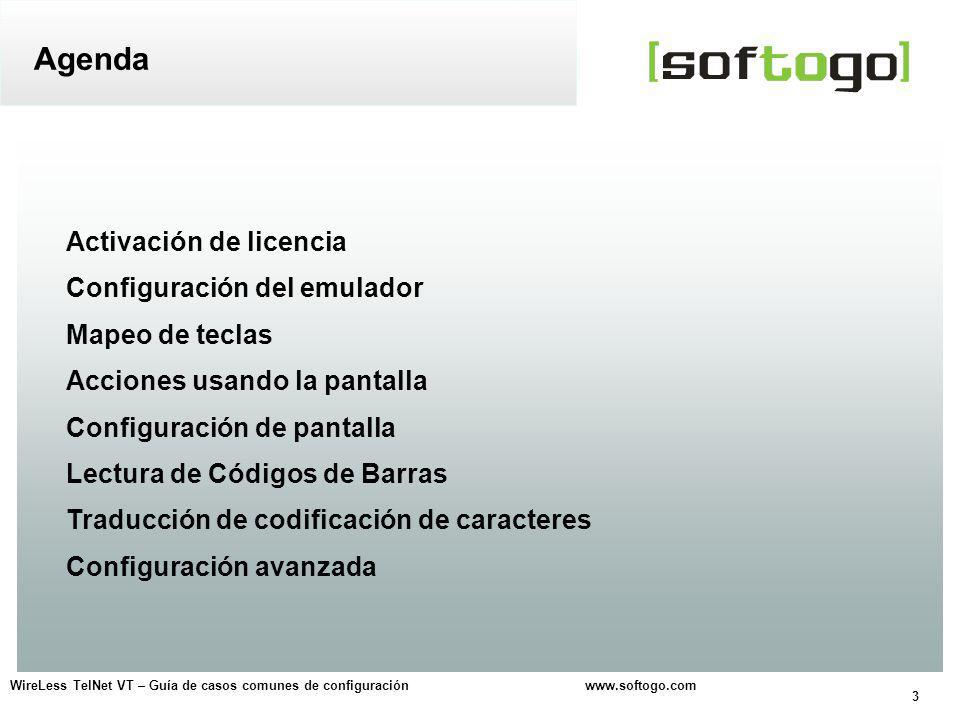

3 3 WireLess TelNet VT – Guía de casos comunes de configuración Activación de licencia Configuración del emulador Mapeo de teclas Acciones usando la pantalla Configuración de pantalla Lectura de Códigos de Barras Traducción de codificación de caracteres Configuración avanzada Agenda

4 4 WireLess TelNet VT – Guía de casos comunes de configuración

5 5 Activación de licencia Opciones: Conexión a internet. También es posible tramitar la activación por Modo demo: Funcionando sin licencia, las sesiones telnet duran Un máximo de 5 minutos Documento Guía de activación de licencia La activación de licencia puede hacerse desde un workstation o directamente desde un handheld con conexión a Internet

6 6 WireLess TelNet VT – Guía de casos comunes de configuración

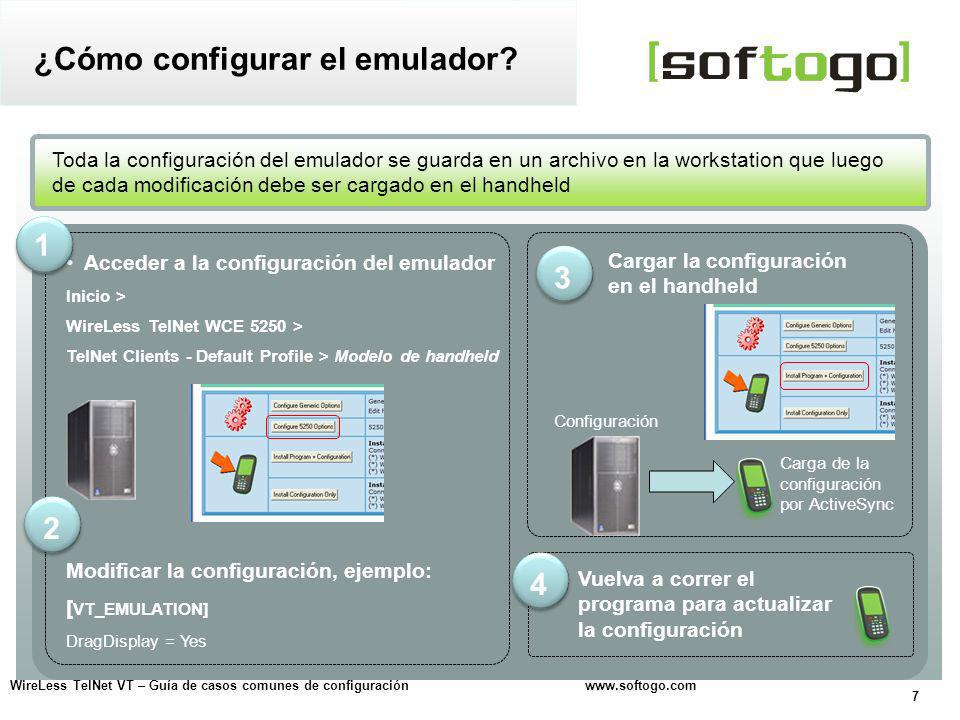

7 7 Acceder a la configuración del emulador Inicio > WireLess TelNet WCE 5250 > TelNet Clients - Default Profile > Modelo de handheld Toda la configuración del emulador se guarda en un archivo en la workstation que luego de cada modificación debe ser cargado en el handheld Cargar la configuración en el handheld Vuelva a correr el programa para actualizar la configuración 4 4 Configuración Carga de la configuración por ActiveSync Modificar la configuración, ejemplo: [ VT_EMULATION] DragDisplay = Yes 2 2 ¿Cómo configurar el emulador?

8 8 WireLess TelNet VT – Guía de casos comunes de configuración

9 9 Se puede mapear cualquier tecla a una secuencia de caracteres Mapeo de teclas Configuración Los cambios se realizan en el archivo de configuración VT. Se accede desde la ventana de instalación. TIP! -> Algunos ejemplos Configurar F5: La aplicación espera una combinación especial de secuencias de escape Ctrl-C Hacer Ctrl-C usando F3 Foro en-línea Cuidado, configure la sección correspondiente al tipo de emulación que va a usar (TTypePreferred) [VT_FNKEYS_ANSI] [VT_FNKEYS_VT100] Ayuda on-line

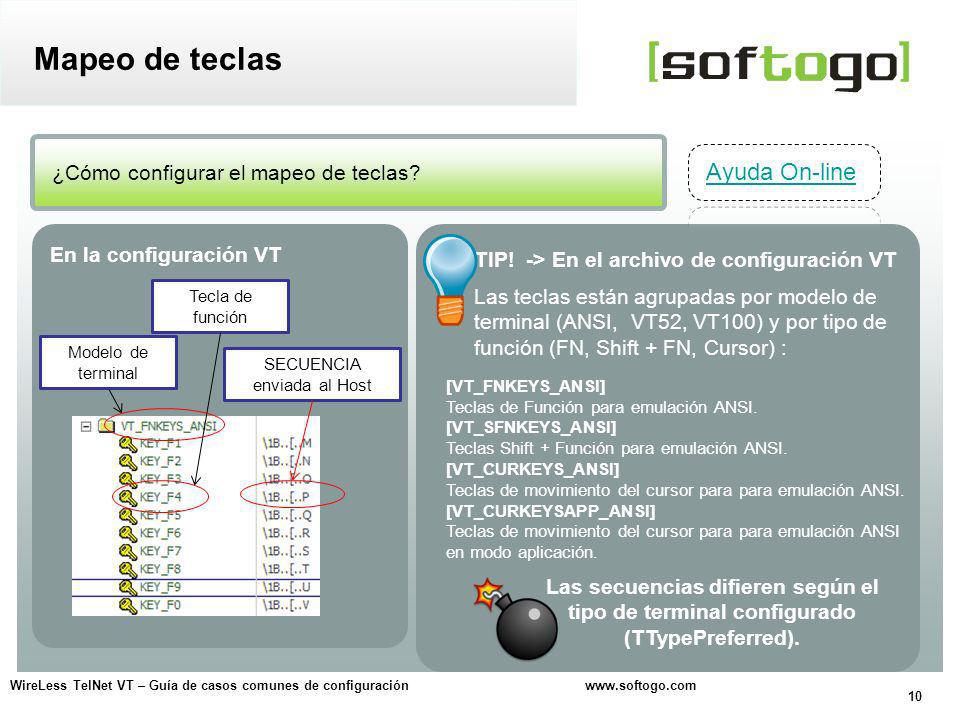

10 10 WireLess TelNet VT – Guía de casos comunes de configuración ¿Cómo configurar el mapeo de teclas? Mapeo de teclas En la configuración VT SECUENCIA enviada al Host Tecla de función TIP! -> En el archivo de configuración VT Las teclas están agrupadas por modelo de terminal (ANSI, VT52, VT100) y por tipo de función (FN, Shift + FN, Cursor) : [VT_FNKEYS_ANSI] Teclas de Función para emulación ANSI. [VT_SFNKEYS_ANSI] Teclas Shift + Función para emulación ANSI. [VT_CURKEYS_ANSI] Teclas de movimiento del cursor para para emulación ANSI. [VT_CURKEYSAPP_ANSI] Teclas de movimiento del cursor para para emulación ANSI en modo aplicación. Ayuda On-line Modelo de terminal Las secuencias difieren según el tipo de terminal configurado (TTypePreferred).

11 11 WireLess TelNet VT – Guía de casos comunes de configuración Requisito: Identificar el 'scancode de la tecla o combinación para mapearla a una secuencia de escape Mapeo de teclas TIP! -> Identificar el scancode: En la ventana Test Teclado en las opciones de configuración en el handheld, es posible probar los scancodes de todas las teclas. Configuración > Test Teclado Ayuda on-line Teclas que no están en ningún grupo Ayuda on-line Archivo de configuración VT [VT_SCANCODES] Permite mapear cualquier scan code a cualquier secuencia (Sin importar el tipo de terminal elegido). Un scan code (tecla) Una secuencia enviada al Host Ejemplo: Para mapear caracteres especiales que no estén pre-definidos en el teclado del handheld Presionar ESC para hacer un tab Foro on-line

12 12 WireLess TelNet VT – Guía de casos comunes de configuración

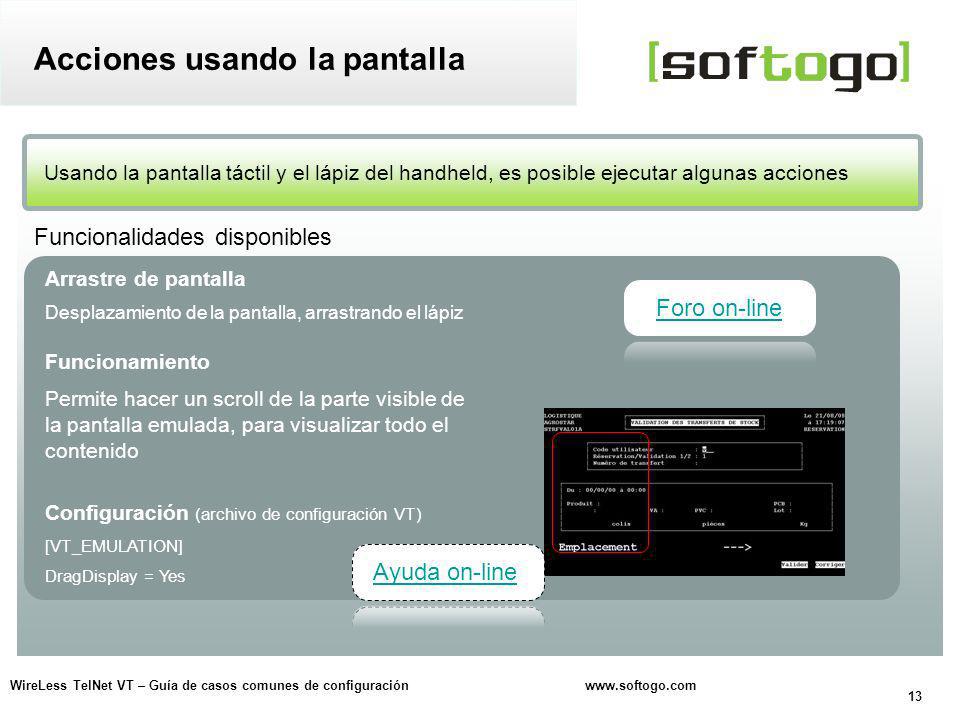

13 13 WireLess TelNet VT – Guía de casos comunes de configuración Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Arrastre de pantalla Desplazamiento de la pantalla, arrastrando el lápiz Funcionamiento Permite hacer un scroll de la parte visible de la pantalla emulada, para visualizar todo el contenido Configuración (archivo de configuración VT) [VT_EMULATION] DragDisplay = Yes Ayuda on-lineForo on-line Funcionalidades disponibles

14 14 WireLess TelNet VT – Guía de casos comunes de configuración Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Teclas de función VT en la pantalla Enviar una secuencia de escape al host presionando la pantalla. Usando el lápiz puede tocar cualquier texto "Fx en pantalla. (x=es el número de función). Por ejemplo: si el texto dice F4, tocando sobre el texto, el emulador envía al host la secuencia de escape correspondiente a F4. Configuración (Archivo de configuración VT) [VT_EMULATION] FunctionByTap = Yes Ayuda on-line Foro on-line Funcionalidades disponibles

15 15 WireLess TelNet VT – Guía de casos comunes de configuración Usando la pantalla táctil y el lápiz del handheld, es posible ejecutar algunas acciones Acciones usando la pantalla Funcionalidades disponibles Doble Toque Con un doble toque sobre la pantalla, envía al host un código, que puede ser una tecla o una función Funcionamiento Toque rápidamente la pantalla táctil dos veces en el mismo lugar y retire el lápiz Configuración (en el archivo de opciones VT) [VT_EMULATION] DoubleTap=\XX (código de tecla) Ejemplos de uso Se puede configurar el doble toque para que lance el teclado en pantalla (SIP Panel) SipScanCode (usar el mismo código que en DoubleTap – 00FF por ejemplo) También se pueden enviar códigos correspondientes a teclas: Enter (\0D) Letras / dígitos «..A » Ayuda on-line

16 16 WireLess TelNet VT – Guía de casos comunes de configuración

17 17 WireLess TelNet VT – Guía de casos comunes de configuración Ayuda on-line Configurar el tamaño de la fuente desde la sesión activa Ayuda on-line 2. Ver la configuración resultante en el handheld Luego ir a la configuración y ver el tamaño de la fuente elegida. 3.Establecer la configuración persistente Cambiar la configuración en el archivo, en la PC. En el archivo de opciones genérico 1.Probar diferentes tamaños en la sesión activa Con la sesión de emulación activa, desde la opción de Menú Tools, usando Text Size + y Text Size - podrá cambiar el tamaño de la fuente dinámicamente [DISPLAYFONT] FullName= Size=

18 18 WireLess TelNet VT – Guía de casos comunes de configuración Configurar la cantidad de líneas y columnas que se ven en pantalla Configuración de la pantalla Fuente y tamaño Para probar distintos resultados, se puede cambiar el tipo de fuente y el tamaño Precaución. Prefiera las fuentes de tamaño fijo. (monospace) Ejemplo de fuentes Ejemplo 1Ejemplo 1 Ejemplo 2Ejemplo 2 Ejemplo de fuentes Ejemplo 1Ejemplo 1 Ejemplo 2Ejemplo 2 TIP 1. Probarlo en el handheld Conectar el emulador a un host. Con el menú "ir" / "principal" vuelva al menú principal. Ir a [configurar] / [configuración del display], y cambie el valor del combo-box, y haga click en [seleccionar]. 2. Establecer la configuración persistente Opción de configuración (en el archivo genérico) [DISPLAYFONT] FullName= Size= Ayuda on-line Indicador de la cantidad de líneas y columnas de la configuración Foro on-line

19 19 WireLess TelNet VT – Guía de casos comunes de configuración

20 20 WireLess TelNet VT – Guía de casos comunes de configuración CONFIGURACIÓN (Archivo de configuración genérica) Configurar el sufijo para ser añadido al final de la lectura Opciones de configuración [SCANNER] Suffix=\0D Leer el código de barras y enviar [ENTER] Enter como carácter final Es posible agregar un prefijo y / o sufijo a todo código leído Puede ser definido un prefijo y / o sufijo por cada tipo de código (código 39, código 128). Ayuda on-line Foro on-line Configurar el sufijo para ser añadido al final de la lectura según el tipo de código leído Opciones de configuración [CODE_39] [CODE_128] … Suffix=..X..Y\0D

21 21 WireLess TelNet VT – Guía de casos comunes de configuración Leer el código de barras y reemplazar caracteres Limpiando el código de barras CONFIGURACION (archivo de configuración genérica) Configurar los caracteres que serán reemplazados en la lectura de todos los códigos de barras Existen 4 opciones de reemplazo Opciones de configuración [SCANNER] ReplaceChar1= Opciones El carácter que será borrado El carácter de reemplazo Ayuda on-lineForo on-line

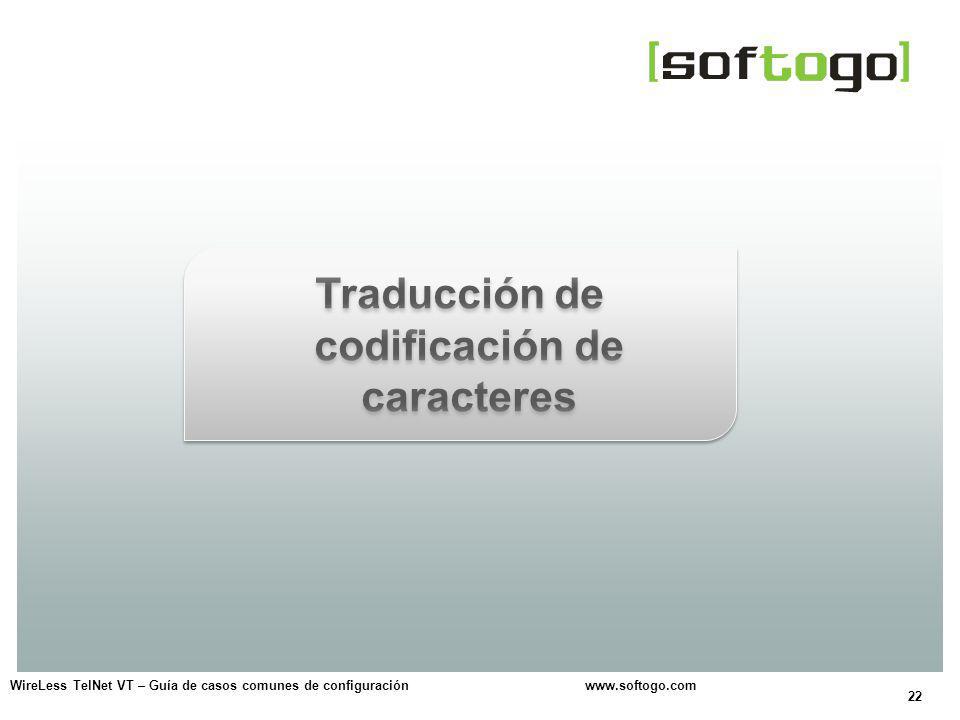

22 22 WireLess TelNet VT – Guía de casos comunes de configuración

23 23 WireLess TelNet VT – Guía de casos comunes de configuración Traducir y mostrar en la pantalla del handheld la codificación UNICODE original Traducción de codificación de caracteres Explicación: El protocolo Telnet funciona con 7 bits (0x00-0x7F) u 8 bits (0x00-0xFF) (ASCII). Actualmente las pantallas se codifican en UNICODE – 16 Bits (0x0000-0xFFFF). Ayuda on-line Aplicación UNICODE 16 Bits Pantalla UNICODE Telnet Server ASCII 8 Bits WireLess Telnet VT ASCII 8 Bits Protocolo Telnet ASCII 8 Bits 16 >> 8 Traducción 8 >>16 Traducción DEC_VT 3 traductores Tipo 0 PC_LIKE 1 traductor Tipo 1 ANSI 1 traductor Tipo 2 ASCII sin traductor UTF-8 sin traductor

24 24 WireLess TelNet VT – Guía de casos comunes de configuración Opciones para mostrar la codificación original UNICODE Traducción de codificación de caracteres Explicación: Seleccione el tipo de traducción. Necesita saber como está funcionando o configurado el servidor, o proceder por prueba y error. [VT_EMULATION] (Archivo de configuración VT) TranslatorType=3 (3=ASCII, sin traductor) TranslatorType=0 usará traductores con XltType=0 (DEC_VT) TranslatorType=1 usará traductores con XltType=1 (PC_Like) Modifique (si fuera necesario) las tablas de traducción. Para los traductores PC_Like existen tablas que usa Microsoft llamadas page code para MS-DOS (437, 850, 852). Los archivos de traducción son modificables y se descargan junto al emulador. [TRANSLATOR_3] (Archivo de configuración VT) XltName=\Flash Disk\Fnt_PC852.cfg XltType=1 (1=PC_LIKE) Realice pruebas con diferentes TranslatorType, y para el PC_Like pruebe con diferentes traductores: Fnt_PC437.cfg, Fnt_PC850.cfg, Fnt_PC852.cfg. Ayuda on-line Foro on-line Ayuda on-line DEC_VT 3 traductores Tipo 0 PC_LIKE 1 traductor Tipo 1 ANSI 1 traductor Tipo 2 ASCII sin traductor UTF-8 sin traductor

25 25 WireLess TelNet VT – Guía de casos comunes de configuración Evitar las interrupciones de las sesiones Edición de la lectura de códigos de barras Conectar un scanner serial Configuración del tipo de terminal

26 26 WireLess TelNet VT – Guía de casos comunes de configuración Opción para simular el diálogo entre el handheld y el host ¿Cómo evitar el fin de la sesión? Configuración del PDA Explicación: 1. Algunos host contactan a las terminales. 2. Si el handheld está apagado no podrá responder al Host. 3. Sin respuesta de parte del handheld, el host desconectará la sesión. Configuración en el handheld (Archivo genérico de configuración) [TELNET] DoTcpAlive = YES Es posible configurar el handheld para que realice pings periódicamente al host, como método complementario para evitar la pérdida de sesión. Ayuda on-line

27 27 WireLess TelNet VT – Guía de casos comunes de configuración Edición de la lectura de códigos de barras Configuración (Archivo genérico) [BC_EDIT_X] On= TIP! -> ¿Qué tipos de ediciones se puede hacer? Procesar según la longitud del código Procesar según el tipo del código Filtrar para suprimir o conservar caracteres Ex: (NNYYYYNNYYYN) Y=conserva los caracteres Ex: (****013****) *=conserva los caracteres NNN=Agrega caracteres Ayuda on-line La lectura de códigos de barras puede ser modificada antes de ser enviada al campo de la aplicación ¿Cómo funciona? 1. Evaluar las condiciones de procesamiento 2. Filtrar la lectura para descartar o conservar caracteres 3. Agregar caracteres Foro on-line

28 28 WireLess TelNet VT – Guía de casos comunes de configuración Conectar un scanner serial TIP! 3 potentes opciones WakeUp Reiniciar la conexión en el encendido del handhled. RestartBtn Muestra el botón ComKbd que presionándolo, cierra y re-abre el puerto COM (útil para puertos Bluetooth). RestartKey Tecla para reiniciar (Cerrar y re-abrir) el puerto COM. Opciones de configuración Configuración (Archivo genérico) Opción de configuración [SCANSERIAL] On= Recuerde configurar un sufijo (terminador) en el escáner serial para realizar la transmisión de código leído. Ayuda on-line

29 29 WireLess TelNet VT – Guía de casos comunes de configuración Configuración del tipo de terminal Opciones para que el emulador negocie con el host el tipo de terminal Configuración (Archivo genérico) Opciones de configuración [SESSION_X] TTypeSelByHost=Yes TTypePreferred= 3 (VT220) TTypeName= Ayuda on-line Explicación: El tipo de terminal es enviado al host por el emulador (TTypePreferred) El host puede modificarlo (TTypeSelByHost). La aplicación puede verificar el tipo de terminal (UNIX / LINUX- $TERM) El emulador puede enviar un tipo de terminal configurado por el usuario (TTypeName) El tipo de emulación se muestra en la parte superior de la pantalla TIP! -> ¿El host ha cambiado el tipo de terminal? Foro on-line


Descargar ppt "1 WireLess TelNet VT – Guía de casos comunes de configuración www.softogo.com WTnVT (Telnet / SSH) Tutorial: Casos comunes de configuración."
