INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO” EXTENSIÓN GUAYANA Autor: Fabiola Gil C.I: 20.505.407 Noviembre 2014
2
INFILTRACION Es el proceso por el cual el agua penetra en el suelo a través de la superficie de la tierra, y queda retenida por ella o alcanza un nivel acuífero incrementando el volumen acumulado anteriormente Los suelos normalmente tienen una superficie de porosidad, relativamente elevada. El agua entra por las grietas y poros de mayor tamaño. En la infiltración ocurren tres subprocesos: la entrada de agua al suelo, la retención de agua y el movimiento del agua a través del suelo. Se expresa en unidades de velocidad de paso: mm/h, milímetro por hora o cm/h, centímetro por hora. Estimar la infiltración es de importancia por cuanto al calcular la cantidad de agua que entra al suelo por las precipitaciones, se determina su humedad a lo largo del año. Además, el agua no infiltrada escurre superficialmente y puede llegar a incorporarse a los cauces de los ríos muy rápidamente Infiltration, subprocesos
3
Es un dispositivo que permite medir la capacidad de infiltración en los suelos, existen diferentes tipos de infiltrometros en los que se puede mencionar: Infiltometros de cilindro. Infiltometros de disco
4

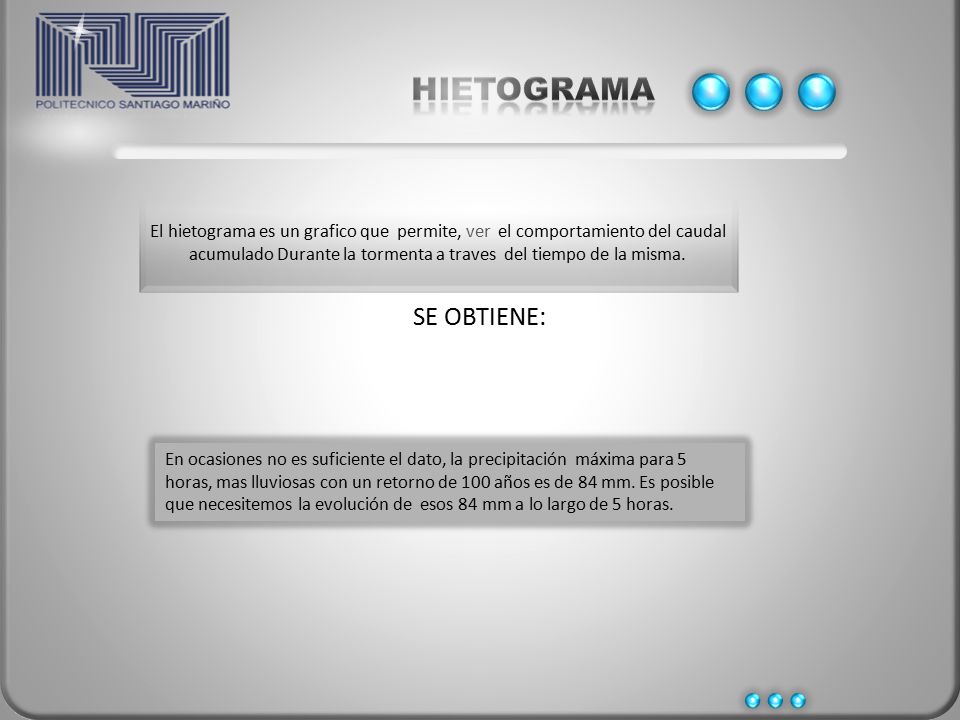

El hietograma es un grafico que permite, ver el comportamiento del caudal acumulado Durante la tormenta a traves del tiempo de la misma. En ocasiones no es suficiente el dato, la precipitación máxima para 5 horas, mas lluviosas con un retorno de 100 años es de 84 mm. Es posible que necesitemos la evolución de esos 84 mm a lo largo de 5 horas.
5

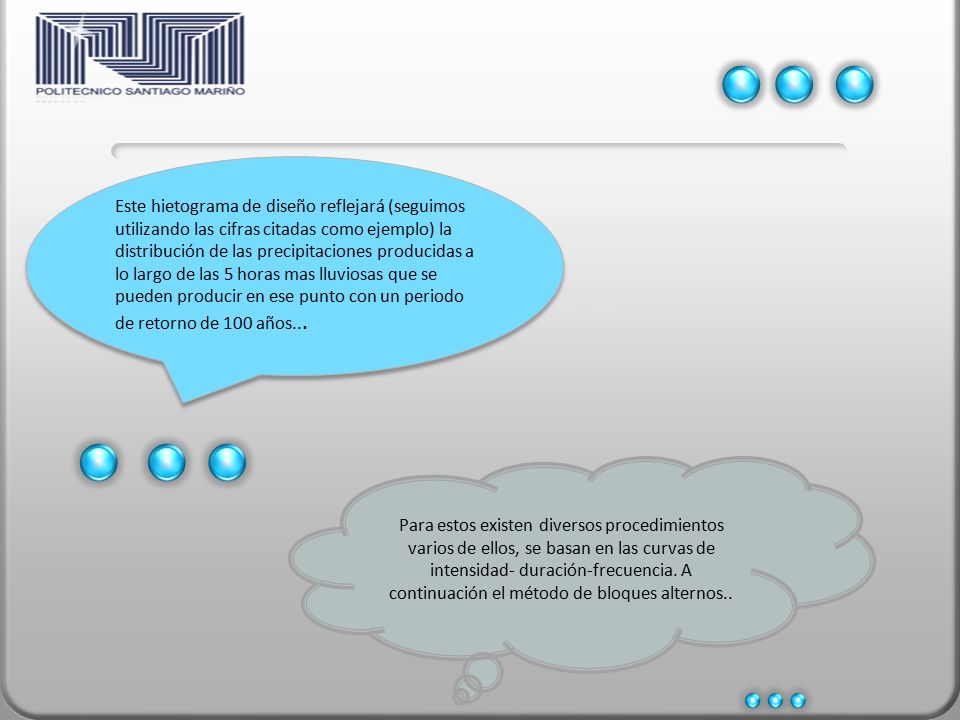

Este hietograma de diseño reflejará (seguimos utilizando las cifras citadas como ejemplo) la distribución de las precipitaciones producidas a lo largo de las 5 horas mas lluviosas que se pueden producir en ese punto con un periodo de retorno de 100 años... Para estos existen diversos procedimientos varios de ellos, se basan en las curvas de intensidad- duración-frecuencia. A continuación el método de bloques alternos..
6
El hidrograma de una corriente, es la representación gráfica de las variaciones del caudal con respecto al tiempo, arregladas en orden cronológico en un lugar dado de la corriente. En las figuras. 5.1 y 5.2 se han representado los hidrogramas correspondientes a una tormenta aislada y a una sucesión de ellas respectivamente. En el hietograma de la figura 5.1 se distingue la precipitación que produce la in filtración, de la que produce escorrentía directa, ésta última se denomina precipitación en exceso, precipitación neta o efectiva.
7
En la práctica es posible obtener los denominados índices de infiltración, los cuales permiten aproximaciones razonables de las pérdidas debida a la infiltración. La intensidad media de la lluvia, por encima de la cual el volumen de la escorrentía superficial es igual al volumen de la lluvia neta.
8
? ? ? ? ? ? ¿ ? ? ? ? ? ? ? ? ?. En función de la definición anterior, el Índice Φ de pérdidas tiene las unidades de intensidad de lluvia (mm/hr) siendo necesario, para su cálculo, conocer a partir de mediciones el valor de la escorrentía superficial así como la distribución en el tiempo de la lluvia que la generó en la cuenca en estudio. Muchos índices han sido propuestos como indicadores de la infiltración en determinada cuenca, pero el de más amplio uso es el índice Φ de pérdidas el cual, si bien no toma en cuenta la variación de la infiltración con el tiempo, es un método rápido y sencillo para determinar la escorrentía
9
DEsquematicamente se presenta el basamento de Este metodo el siguiente figura
10
se denomina capacidad de infiltración a la velocidad máxima con que el agua penetra en el suelo. La capacidad de infiltración depende de muchos factores; un suelo desagregado y permeable tendrá una capacidad de infiltración mayor que un suelo arcilloso y compacto.suelo Si una gran parte de los poros del suelo ya se encuentran saturados, la capacidad de infiltración será menor que si la humedad del suelo es relativamente baja.
11
Modelo de Horton El modelo de Horton consiste,en permitir simular la curva de infiltración del suelo. Es un modelo de tipo empírico que se basa en conceptos simplificados,que permiten expresar la capacidad de infiltración como una función del tiempo de constantes empíricas y parámetros del suelo. La expresión de Horton en 3 parámetros es la sig.:. -k.t F= fc+ (fo-fc). e
