1 Unificadas. Simplificadas. OCS Core Conceptos fundamentales

2 Unificadas. Simplificadas. Agenda ¿Qué edición me interesa? Descripción de los roles de OCS 2007 R2 Dependencias y requerimientos Cómo diseñar nuestra infraestructura Cómo desplegar OCS 2007 R2 Escalabilidad Soportabilidad de la solución

3 Unificadas. Simplificadas. OCS – Dos ediciones * Los datos corresponden a estimaciones basadas en las pruebas iniciales

4 Unificadas. Simplificadas. OCS 2007 Roles de Servidor (1) QOE Monitoring Archiving CDR Public IM Clouds MSN AOL Yahoo Remote Users Remote Users DMZ Federated Businesses Front-End Server(s) (IM, Presence) Front-End Server(s) (IM, Presence) Inbound Routing Inbound Routing Outbound Routing Outbound Routing PSTN Backend SQL server Backend SQL server Exchange 2007 Server UM Voic UC endpoints Active Directory Voice Mail Routing Voice Mail Routing Conferencing Server(s) Conferencing Server(s) PBX (SIP-PSTN GW) Access Server Data Audio/ Video SIP Mediation Server PRI

5 Unificadas. Simplificadas. OCS 2007 Roles de Servidor (2)

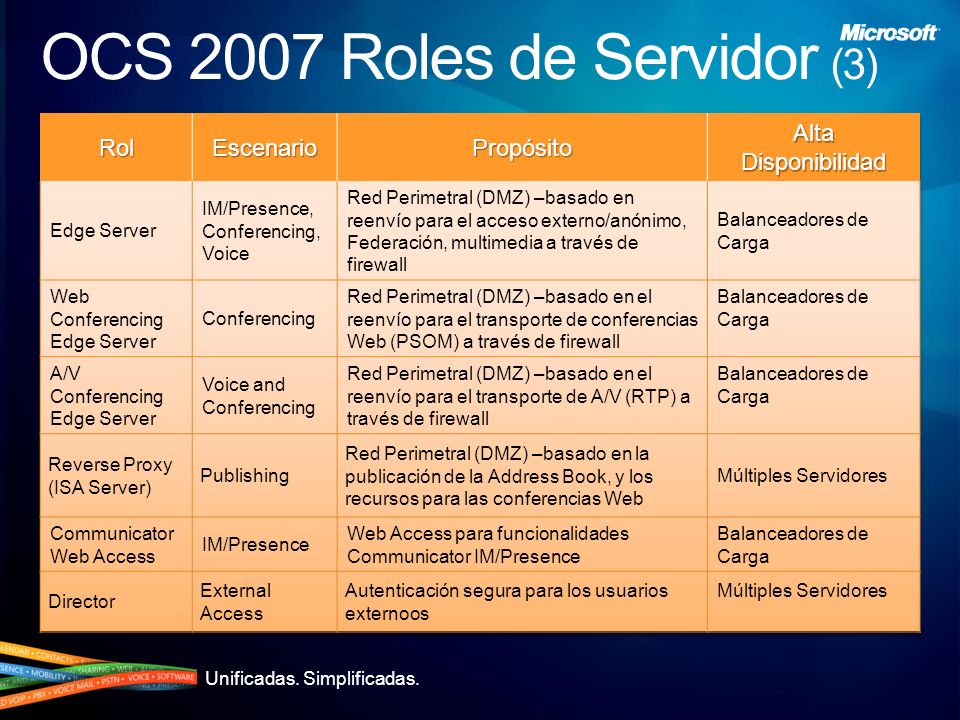

6 Unificadas. Simplificadas. OCS 2007 Roles de Servidor (3)

7 Unificadas. Simplificadas. OCS Dependencias

8 Unificadas. Simplificadas. Requerimientos Hardware Distinto HW en función del Rol de Servidor Requerimientos Generales para la mayoría de servidores Quad Proc y 32 GB para Grandes Servidores de BBDD Ampliación de RAM para A/V Conferencing Servers y A/V Edge Servers (además de ampliados a 2 NICs) Mediation Server ampliado a 2 NICs

9 Unificadas. Simplificadas. Requerimientos OS en los DCs DCs ejecutando Microsoft Windows Server 2003 SP1 o Windows Server 2003 R2 o posteriores o Windows 2008 GCs ejecutando Windows Server 2003 SP 1, o Windows Server 2003 R2 o posteriores o Windows 2008 Todos los dominios en los que se despliegue Office Communications Server deberán estar en modo nativo Windows 2003 o superior.

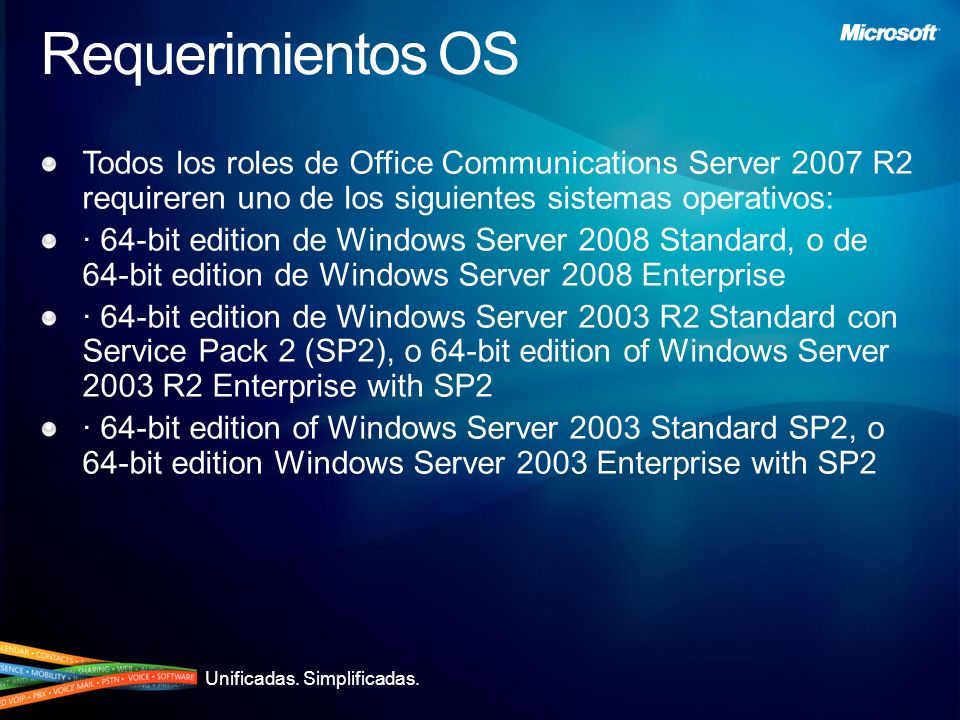

10 Unificadas. Simplificadas. Requerimientos OS Todos los roles de Office Communications Server 2007 R2 requireren uno de los siguientes sistemas operativos: · 64-bit edition de Windows Server 2008 Standard, o de 64-bit edition de Windows Server 2008 Enterprise · 64-bit edition de Windows Server 2003 R2 Standard con Service Pack 2 (SP2), o 64-bit edition of Windows Server 2003 R2 Enterprise with SP2 · 64-bit edition of Windows Server 2003 Standard SP2, o 64-bit edition Windows Server 2003 Enterprise with SP2

11 Unificadas. Simplificadas. Ruta de Despliegue Despliegues Standard Con o sin acceso externo Con CWA y Archiving Despliegues Enterprise Co-localizados Alta disponibilidad y escalado

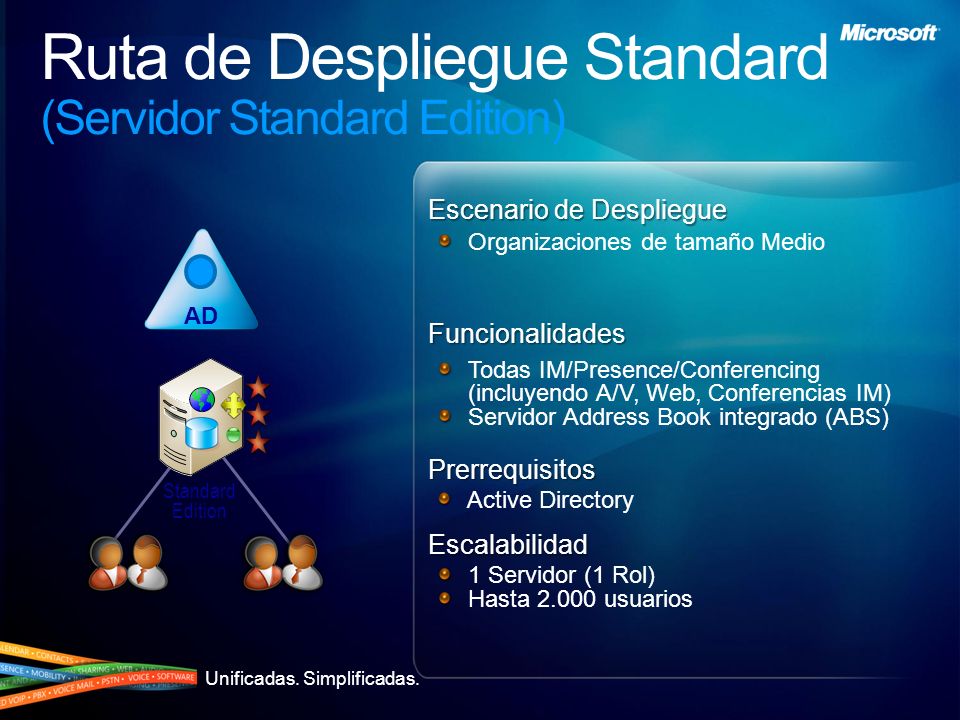

12 Unificadas. Simplificadas. Ruta de Despliegue Standard (Servidor Standard Edition)Funcionalidades Todas IM/Presence/Conferencing (incluyendo A/V, Web, Conferencias IM) Servidor Address Book integrado (ABS) Prerrequisitos Active Directory Escalabilidad 1 Servidor (1 Rol) Hasta usuarios Escenario de Despliegue Organizaciones de tamaño Medio AD Standard Edition

13 Unificadas. Simplificadas. Escenario de Despliegue Organizaciones MediasFuncionalidad Todas IM, Presence, Conferencing (incluyendo A/V, Web, Conferencias IM) Externo/Federados (incluyendo PIC) /acceso anónimo* Sin voz, sin alta disponibilidadPrerrequisitos AD, HTTP Reverse Proxy (p.e., ISA)Escalabilidad 2 Servidores (2 Roles) Miles de usuarios * Licencias adicionales necesarias para PIC Despliegue Standard Con Acceso Externo Edge Server HTTP Reverse Proxy Externos/ Federados/ Anónimos Usuarios Red Prermitral AD Standard Edition

14 Unificadas. Simplificadas. Despliegue Standard Con CWA y Archiving Escenario de Despliegue Organizaciones MediasFuncionalidades Todas IM/Presence/Conferencing (incl. A/V, Web, Conferencias IM) Externo/Federado (incl. PIC)/Acceso anónimo* Voz – localizaciones desde múltiples Sin alta disponibilidadPrerrequisitos AD, HTTP Reverse Proxy (p.e., ISA)Escalado 4 Servidores más 1 Mediation Server por GW Básico(4 Roles) Miles de usuarios (como meta)Notas Archiving Server conviviendo con SQL server – SQL puede localizarse separadamente * Licencias adicionales necesarias por PIC

15 Unificadas. Simplificadas. Despliegues Enterprise Típicos

16 Unificadas. Simplificadas. TopologyServer RequiredMax Users Standard Edition Server1 SE Server5,000 Enterprise Pool: Consolidated Config 4 Front End (FE) Servers (running all roles) 1 SQL Server 30,000 Enterprise Pool: Expanded Config Mid Range SQL Server 4 FE Servers 2 Web Conferencing Servers 2 A/V Conferencing Servers 2 IIS Servers 1 SQL Server 50,000 Enterprise Pool: Expanded Config High Perf SQL Server 8 FE Servers 4 Web Conferencing Servers 4 A/V Conferencing Servers 2 IIS Servers 1 SQL Server 125,000 Escalabilidad

17 Unificadas. Simplificadas. Escalado Enterprise Topología Consolidada Enterprise Edition Front-End Servers: Consolidada AD Escenario de Despliegue Despliegue inicial para entornos complejos de misión crítica IM y ConferenciasFuncionalidades Todas IM/Presence/Conferencing (incluyendo A/V, Web, Conferencias IM)Prerrequisitos AD, Balanceador HardwareEscalado 2 Servidores (2 Roles) 5,000 usuarios por FE (objetivo), 20,000+ usuarios por pool (objetivo)Notas Además soporta 1 EE FE w/BE y sin balanceador (para pilotos/laboratorios) SQL 2005 sp1 o SQL 2008 Enterprise Pool: Consolidada SQL

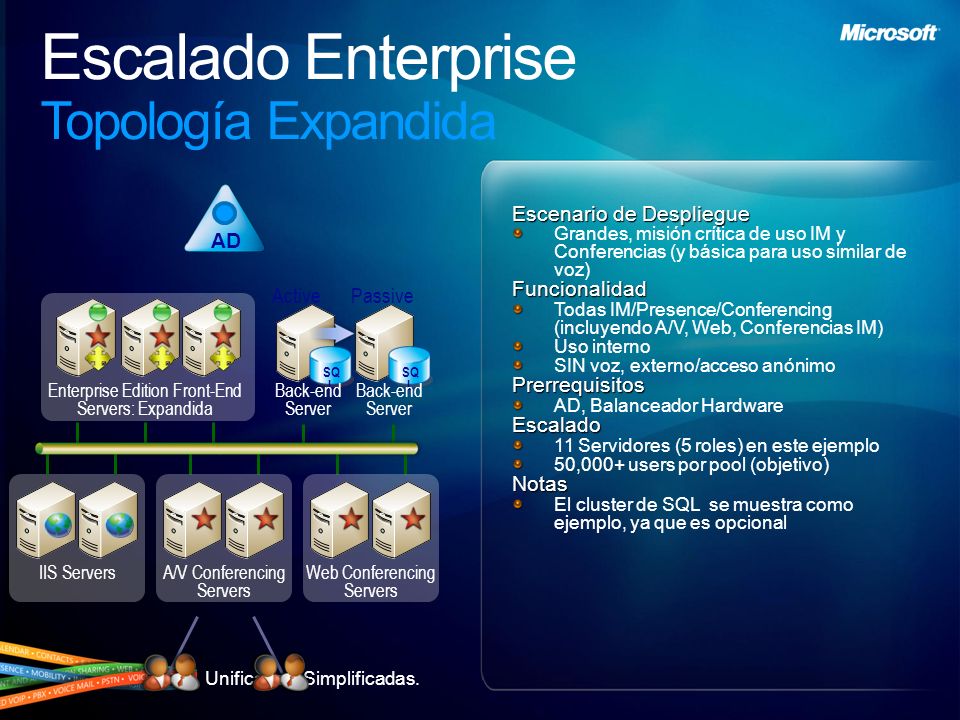

18 Unificadas. Simplificadas. Escalado Enterprise Topología Expandida Escenario de Despliegue Grandes, misión crítica de uso IM y Conferencias (y básica para uso similar de voz)Funcionalidad Todas IM/Presence/Conferencing (incluyendo A/V, Web, Conferencias IM) Uso interno SIN voz, externo/acceso anónimoPrerrequisitos AD, Balanceador HardwareEscalado 11 Servidores (5 roles) en este ejemplo 50,000+ users por pool (objetivo)Notas El cluster de SQL se muestra como ejemplo, ya que es opcional AD Enterprise Edition Front-End Servers: Expandida SQ L ActivePassive Back-end Server Back-end Server IIS ServersA/V Conferencing Servers Web Conferencing Servers

19 Unificadas. Simplificadas. Servidores en el Perímetro Los servicios pueden alojarse sobre el mismo servidor Alta disponibilidad a través de balanceadores hardware * Con licencias adicionales por PIC

20 Unificadas. Simplificadas. Procedimientos de Diseño Best Practices 1. Determinar los roles de servidor necesarios 2. Identificar la topología 3. Diseñar la ruta del despliegue 4. Preparar la infraestructura 5. Considerar los requisitos de hardware 6. Diseñar el acceso de los usuarios externos 7. Diseñar el servidor Address Book 8. Diseñar el despliegue de los balanceadores 9. Diseñar la Alta Disponibilidad y la Tolerancia a Errores 10. Diseñar el almacenamientos de las bases de datos 11. Diseñar el cumplimiento y análisis de uso

21 Unificadas. Simplificadas. Herramientas de Diseño (1) OCS 2007 R2 Planning Tool Ayuda a diseñar la topología correcta Dibuja una topología recomendada Muestra los servidores y las características necesarias para dicho entorno

22 Unificadas. Simplificadas. Herramientas de Diseño (2)

23 Unificadas. Simplificadas. Soportabilidad. Que significa. Que cambia. OCS R2 sobre HW virtualizado. Nueva Actualización Abril 2010 CU5 para soporte de W2008 R2

24 Unificadas. Simplificadas. Mas información: Microsoft Office Communications Server 2007 R2 Documentation F64B4F01C703&displaylang=en Office Communications Server 2007 R2 Resource Kit Tools 9a9602a93ed0&displaylang=en

25 Jornadas Tecnológicas Premier: OCS 2007
