Redes de cable utilizando redes HFC
2
1. Redes de Cable 1.1. Características generales. 1.2. Redes CATV
Cabecera. Línea Troncal. Redes SCATV 1.3 Redes HFC, WDM
3
1.1.Características generales.
La televisión por cable proporciona TV, radio, vídeo bajo demanda, vídeo a la carta, servicios multimedia interactivos, etc., en urbanizaciones, pueblos y ciudades. Los sistemas de CATV alta calidad de las señales entregadas al usuario . CATV incorporaran un canal de retorno
4

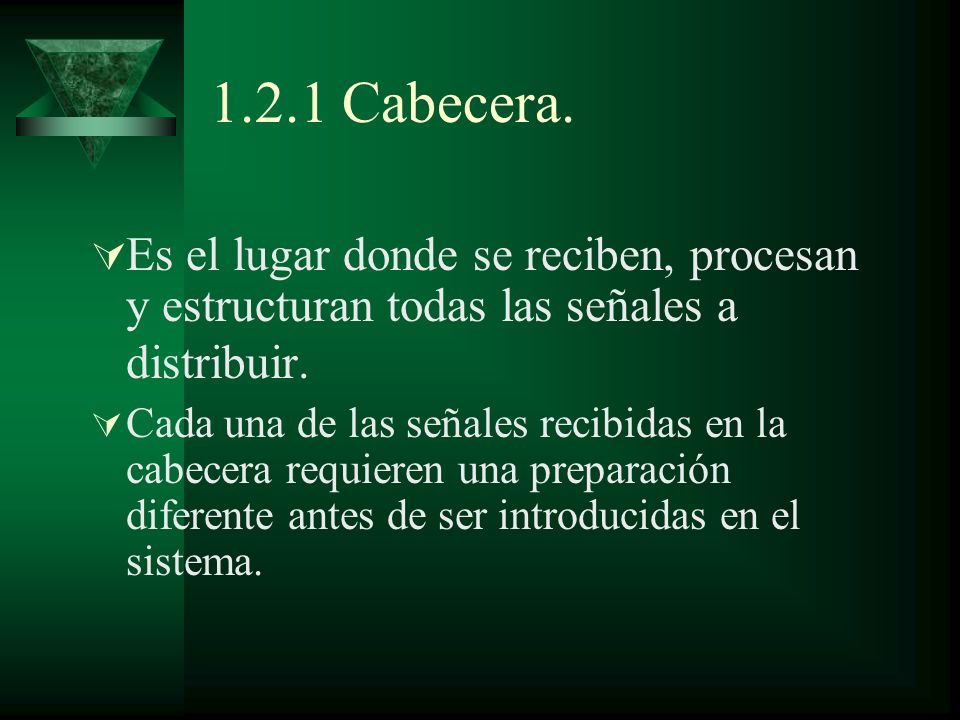

1.2.1 Cabecera. Es el lugar donde se reciben, procesan y estructuran todas las señales a distribuir. Cada una de las señales recibidas en la cabecera requieren una preparación diferente antes de ser introducidas en el sistema.
5

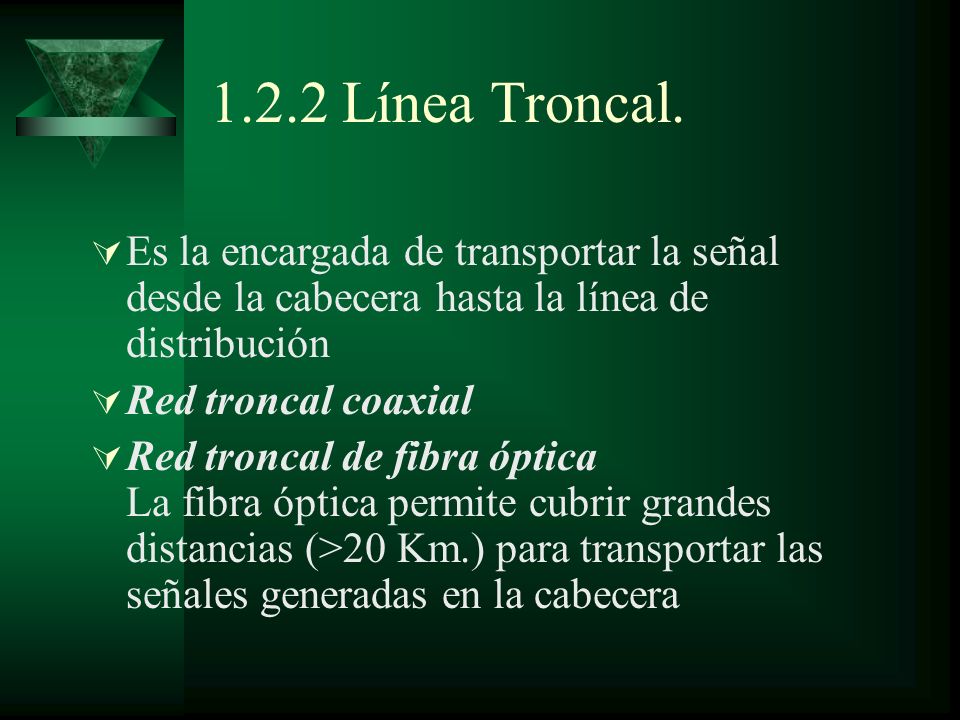

1.2.2 Línea Troncal. Es la encargada de transportar la señal desde la cabecera hasta la línea de distribución Red troncal coaxial Red troncal de fibra óptica La fibra óptica permite cubrir grandes distancias (>20 Km.) para transportar las señales generadas en la cabecera
6
Red CATV
7
Redes SCATV Las urbanizaciones o pequeños pueblos que quieran servicios comunitarios de tele distribución (TV, Radio, Voz, Datos,..) tendrán que establecer su propia red privada de CATV. SCATV La estructura general de una red SCATV es la misma que la de una red de CATV SCATV, no sujetas a las especificaciones del Reglamento Técnico de Televisión por Cable
8
Redes WDM
9
1.3 Redes HFC, WDM Componen el anillo superior de las redes de Televisión por Cable. La red WDM admite una alta tasa binaria (1 Tbits) y una alta SNR. El número de amplificadores en un tramo se reduce en la misma proporción en la que se multiplexan los canales, lo que aumenta la fiabilidad del sistema.
10
DWDM
11
Características Principales
La adición, sustracción de canales en cualquier nodo de la red. Supervivencia de la capa óptica en caso de fallos de la red El protocolo y la velocidad pueden cambiar en el acto sin alterar las infraestructuras de transporte dándole a la red la capacidad de responder rápidamente a los cambios de servicio y crecimiento
12
Dispositivos WDM Add/Drop Multiplexer
13

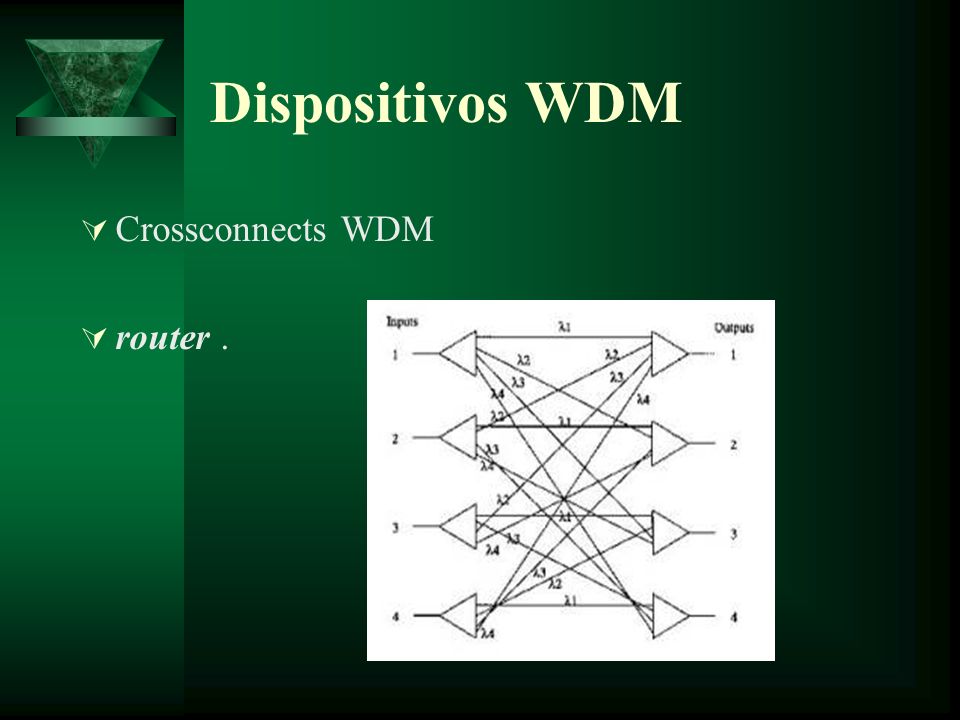

Dispositivos WDM Crossconnects WDM router .
14
Dispositivos WDM Conmutador activo
15
Protocolos de Transporte
16
Protocolos de Transporte
IP SOBRE ATM SOBRE WDM IP SOBRE SDH/SONET SOBRE WDM TRAMAS IP SOBRE WDM
17
Protocolos de Transporte
18
Conclusiones Las redes de Cable basadas en anillos de fibra aumentan sus prestaciones respecto a las de coaxial. Se utilizan redes WDM. Por las características que aportan Se puede ajustar el ancho de banda según el tráfico de la red.
