1 Programa educativo: “Ingeniería en Computación” Programa de Estudios por Competencias “Modelo de Redes” Unidad de competencia 1: “Repasar los conocimientos adquiridos en las materias precedentes, en cuanto a redes de computadoras, modelo OSI, protocolo IP, tecnologías LAN y algoritmos de enrutamiento” Área de docencia: Redes, Créditos: 7. Autor: M. en A. Ana Luisa Ramírez Roja. Centro Universitario UAEM Ecatepec UAEM Ecatepec “Modelo OSI y TCP/IP”

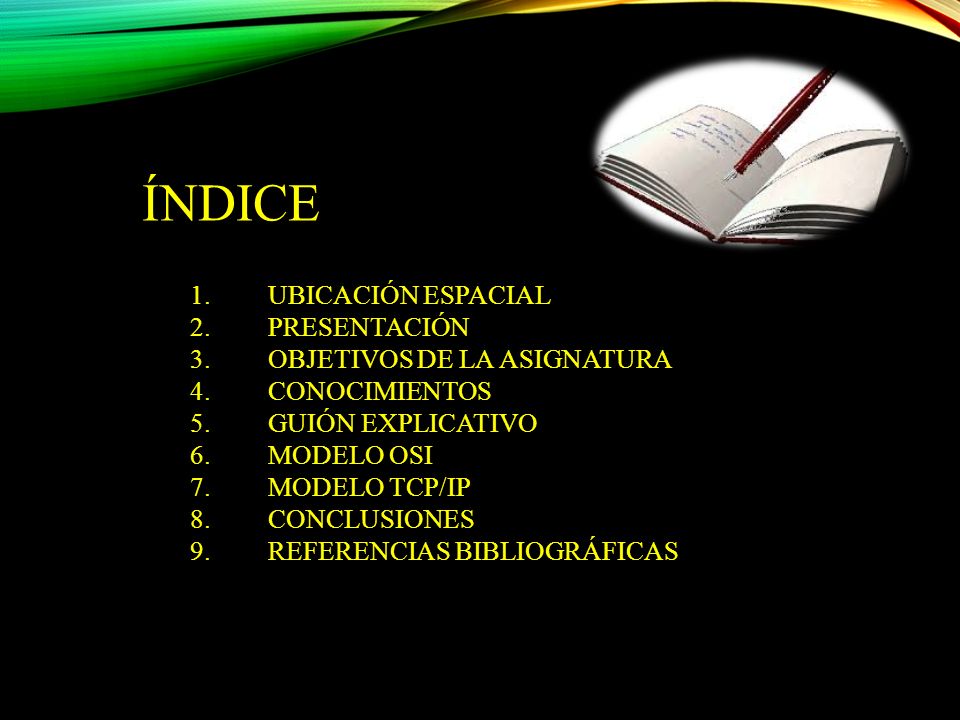

2 ÍNDICE 1.UBICACIÓN ESPACIAL 2.PRESENTACIÓN 3.OBJETIVOS DE LA ASIGNATURA 4.CONOCIMIENTOS 5.GUIÓN EXPLICATIVO 6.MODELO OSI 7.MODELO TCP/IP 8.CONCLUSIONES 9.REFERENCIAS BIBLIOGRÁFICAS

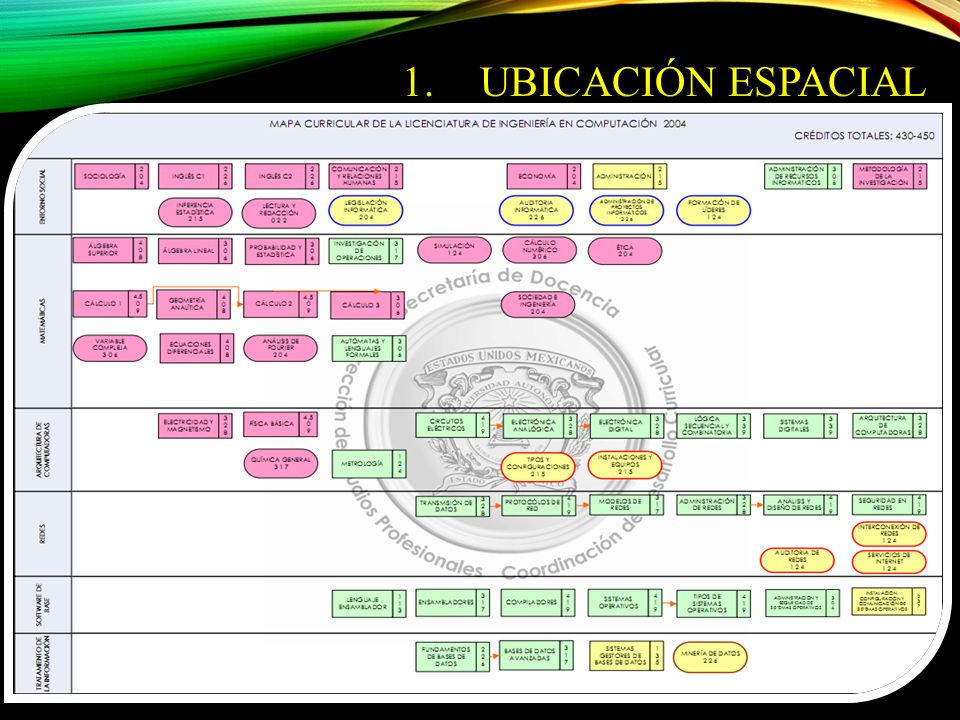

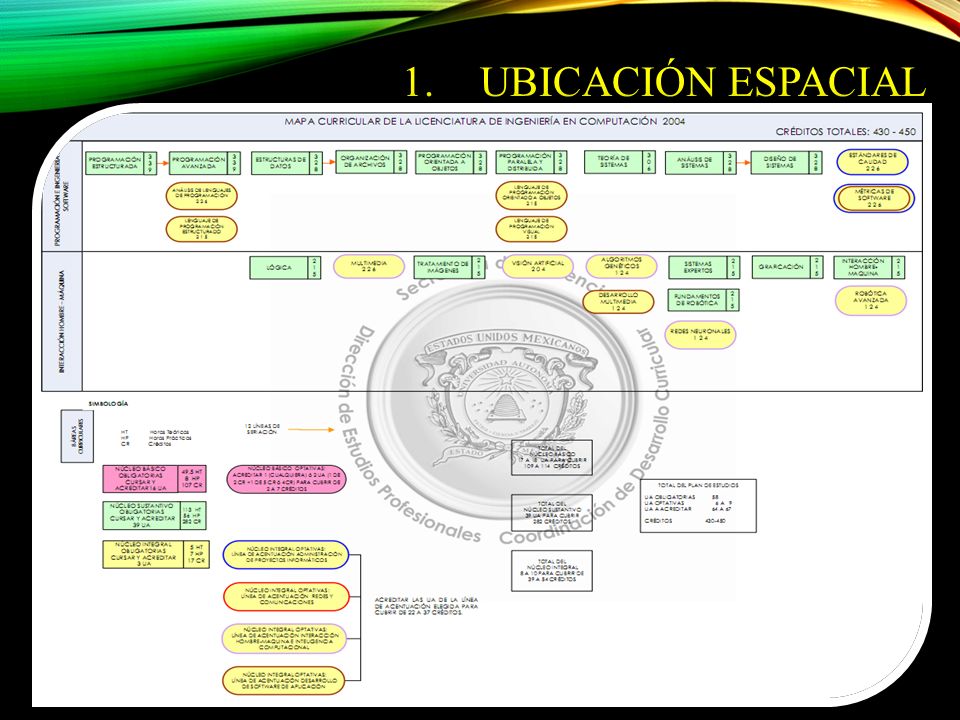

3 1.UBICACIÓN ESPACIAL

4

5 2. Presentación Una de las principales actividades que tiene que desarrollar y enfrentarse el ingeniero en computación, es el conocer a la perfección los elementos con los cuales trabajara y desarrollara la mayoría de sus actividades en su vida profesional, que es el conocimiento de la interconexión de varias computadoras en una red WAN, así como de diferentes aplicaciones que se ejecutan en ellas, es por ello que requiere de estos conocimientos para que pueda incursionar en esta área la cual en dicha tecnología se encuentra tan cambiante en cuestiones de tiempo por lo tanto además de conocerlo tiene que actualizarse constantemente en su vida profesional.

6 Así mismo, el discente será capaz de crear un panorama general que le permita comprender la administración y control de las redes y los sistemas de comunicación en las organizaciones, razón por la que es fundamental conocer el modelo OSI así como los protocolos que operan en cada una de las redes, para la comprensión y análisis del funcionamiento de la red. 2. Presentación

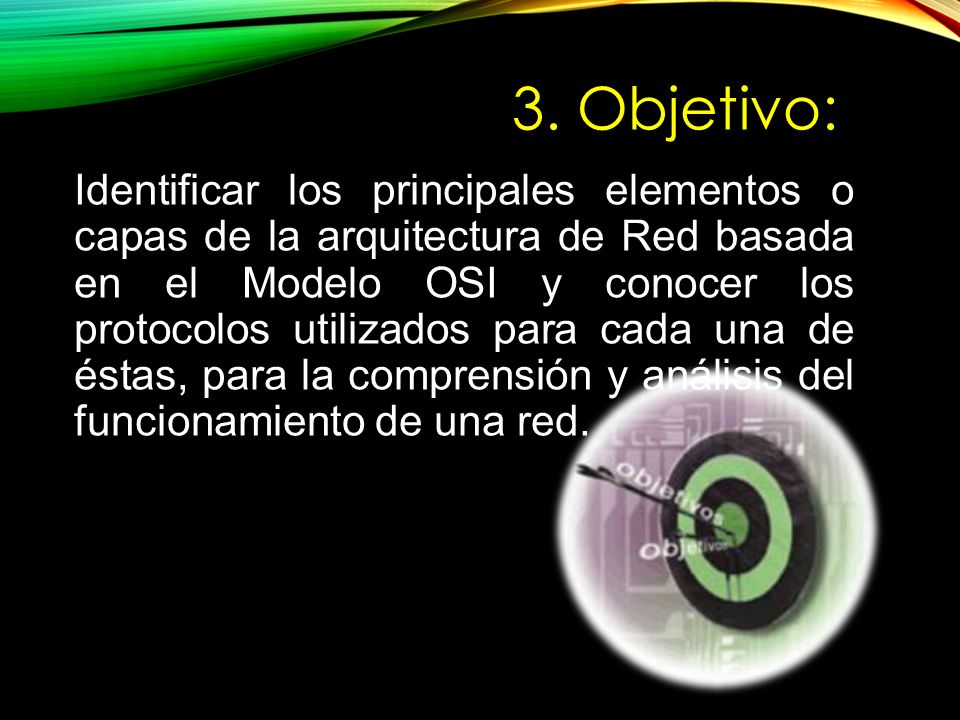

7 3. Objetivo: Identificar los principales elementos o capas de la arquitectura de Red basada en el Modelo OSI y conocer los protocolos utilizados para cada una de éstas, para la comprensión y análisis del funcionamiento de una red.

8 Reconocimiento de los diferentes componentes y tecnologías de redes de cómputo. Identificar los principales elementos o capas de la arquitectura de Red basada en el Modelo OSI y conocer los protocolos utilizados para cada una de éstas, para la comprensión y análisis del funcionamiento de una red. 4. CONOCIMIENTOS:

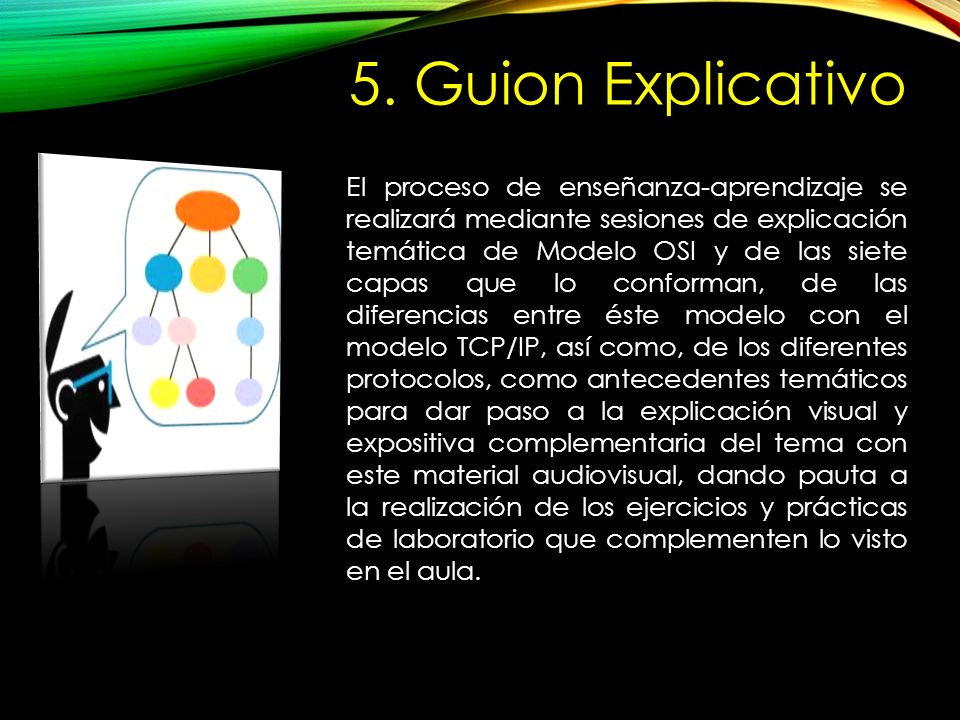

9 5. Guion Explicativo El proceso de enseñanza-aprendizaje se realizará mediante sesiones de explicación temática de Modelo OSI y de las siete capas que lo conforman, de las diferencias entre éste modelo con el modelo TCP/IP, así como, de los diferentes protocolos, como antecedentes temáticos para dar paso a la explicación visual y expositiva complementaria del tema con este material audiovisual, dando pauta a la realización de los ejercicios y prácticas de laboratorio que complementen lo visto en el aula.

10 6. Unidad de competencia 1 : “Repasar los conocimientos adquiridos en las materias precedentes, en cuanto a redes de computadoras, modelo OSI, protocolo IP, tecnologías LAN y algoritmos de enrutamiento” “Modelo OSI y TCP/IP”

11 CONCEPTOS BASE Datos - Información que viaja a tráves de una red. Medio - Material a traves del cual viajan los datos (UTP, Cable coaxial, átmosfera, fibra óptica, etc.). Protocolo- Conjunto de normas, o reglas que determinan el formato y la transmisión de datos. La capa n de un computador, se comunica con la capa n de otro computador. Las unidades de datos de protocolo (PDU) intercambian información encapsulada entre capas.

12 ISO (INTERNATIONAL ORGANIZATION FOR STANDARDS) o Investigó los esquemas de red usados en aquellos dias (SNA, DECNET y TCP/IP). o Desarrolló un modelo para interactuar entre si.  Este modelo divide el complejo proceso de comunicaciones en partes discretas.  1984, libero el modelo de referencia OSI.  Un conjunto de normas que mejoran la interoperabilidad.

13 VENTAJAS o Se dividen los aspectos interrelacionados del funcionamiento de la red en elementos menos complejos. o Permite que los ingenieros promuevan la simetría, en las distintas funciones modulares de conectividad de redes, de modo que operen entre si. o Impide que los cambios que se producen en una capa afecten a las demás.

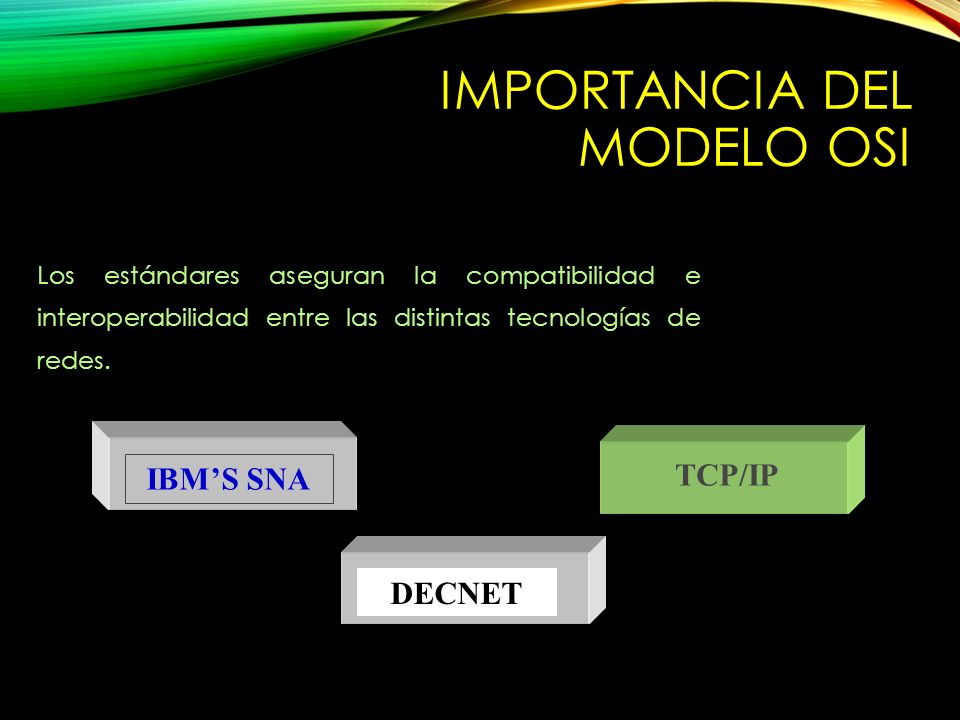

14 IMPORTANCIA DEL MODELO OSI Los estándares aseguran la compatibilidad e interoperabilidad entre las distintas tecnologías de redes. IBM’S SNA DECNET TCP/IP

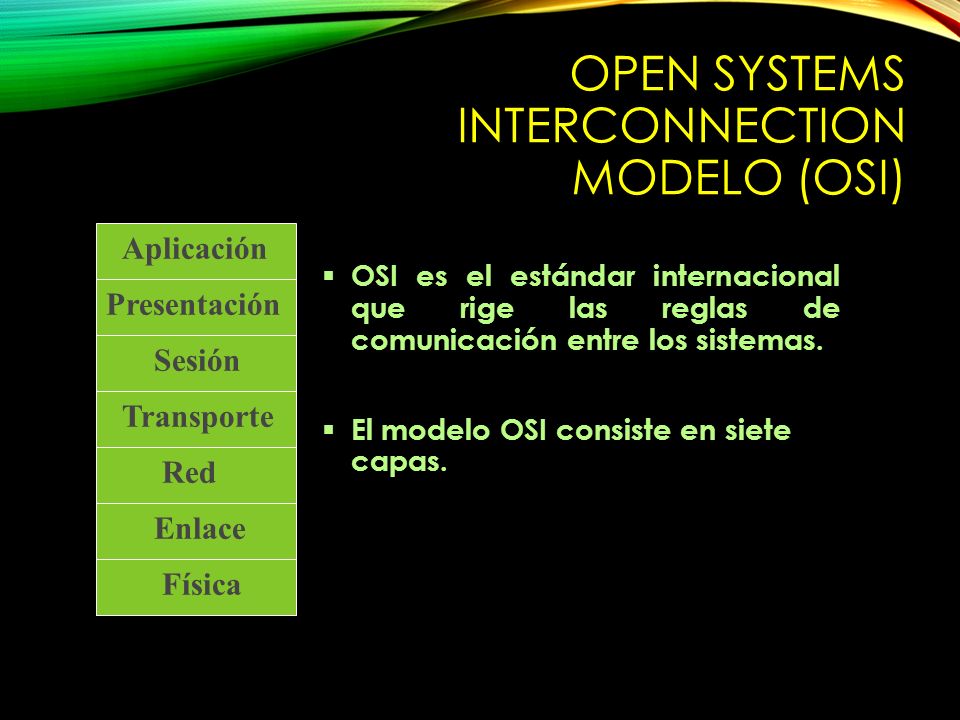

15 OPEN SYSTEMS INTERCONNECTION MODELO (OSI)  OSI es el estándar internacional que rige las reglas de comunicación entre los sistemas.  El modelo OSI consiste en siete capas. Física Enlace Red Transporte Sesión Presentación Aplicación

16 CAPA 1: LA CAPA FÍSICA  Envía y recibe bits.  Tiene 2 responsabilidades, envíar y recibir datos.  Define los parámetros eléctricos y funcionales para activar y mantener el enlace entre sistemas finales.  Repetidores, Hubs, Cableado, transceiver. Física Enlace Red Transporte Sesión Presentación Aplicación Física

17 CAPA 2: LA CAPA DE ENLACE  Provee el tránsito confiable de datos a traves del enlace físico..  Se relaciona con el direccionamiento físico, la topología de red y el control de acceso al medio.  2 Subcapas:  MAC - Control de acceso al medio.  LLC - Control de enlace lógico.  Formatea los datos en tramas de datos.  Bridge, switch Física Enlace Red Transporte Sesión Presentación Aplicación Enlace

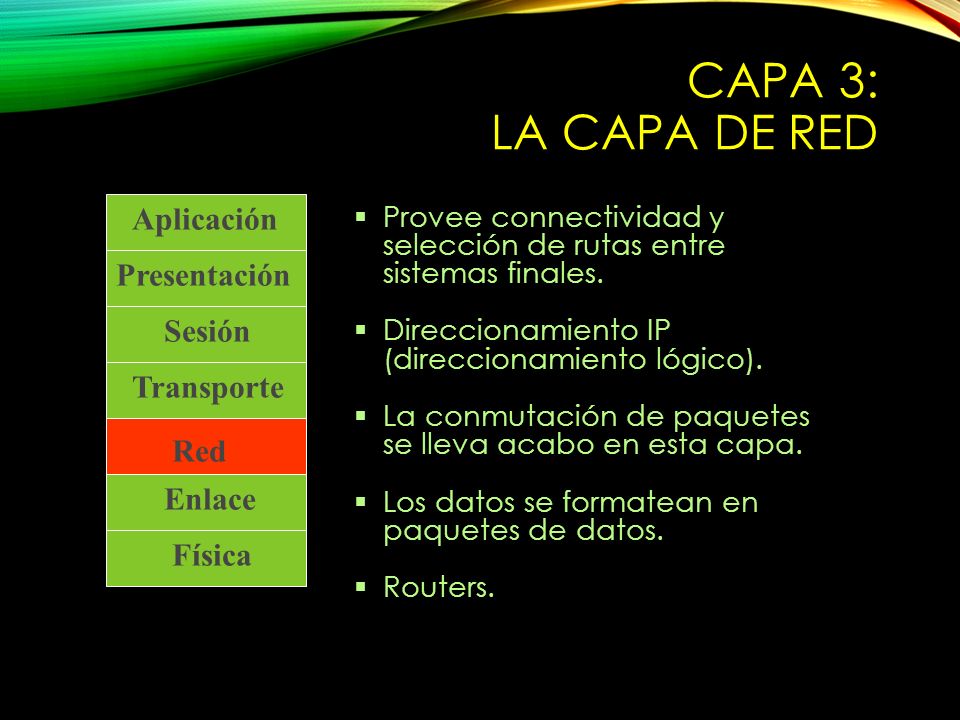

18 CAPA 3: LA CAPA DE RED  Provee connectividad y selección de rutas entre sistemas finales.  Direccionamiento IP (direccionamiento lógico).  La conmutación de paquetes se lleva acabo en esta capa.  Los datos se formatean en paquetes de datos.  Routers. Física Enlace Red Transporte Sesión Presentación Aplicación Red

19 CAPA 4: LA CAPA DE TRANSPORTE  Es la capa responsable de la confiabilidad de las comunicaciones entre sistemas finales.  El ventaneo y control de flujo de datos se lleva a cabo en esta capa.  En este nivel no hay dispositivos de hardware. El control de datos se hace en software. Física Enlace Red Transporte Sesión Presentación Aplicación Transporte

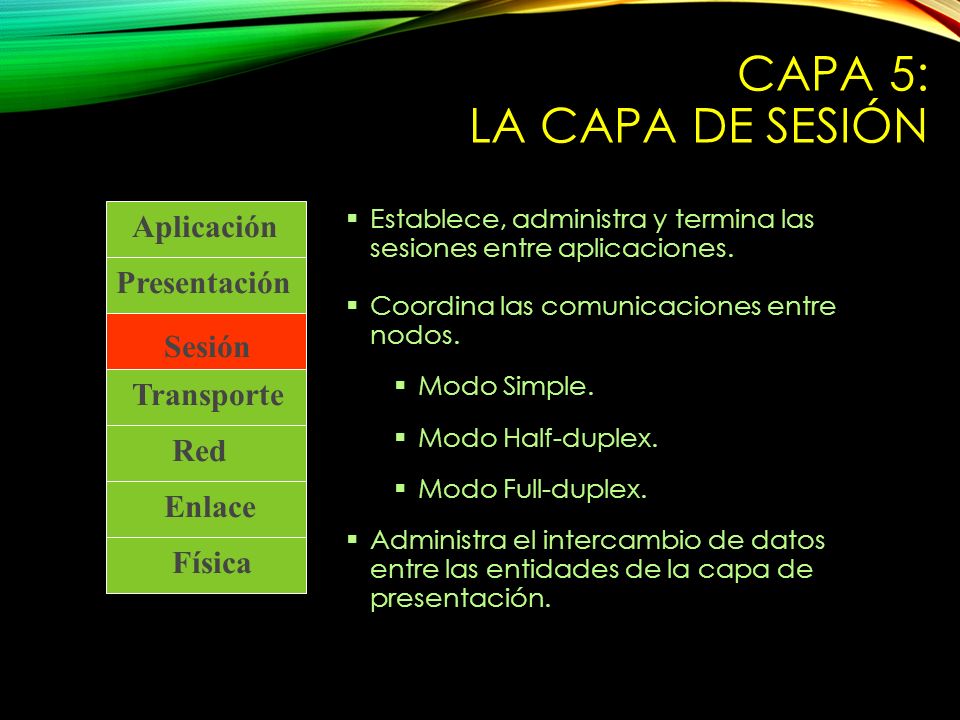

20 CAPA 5: LA CAPA DE SESIÓN  Establece, administra y termina las sesiones entre aplicaciones.  Coordina las comunicaciones entre nodos.  Modo Simple.  Modo Half-duplex.  Modo Full-duplex.  Administra el intercambio de datos entre las entidades de la capa de presentación. Física Enlace Red Transporte Presentación Aplicación Sesión

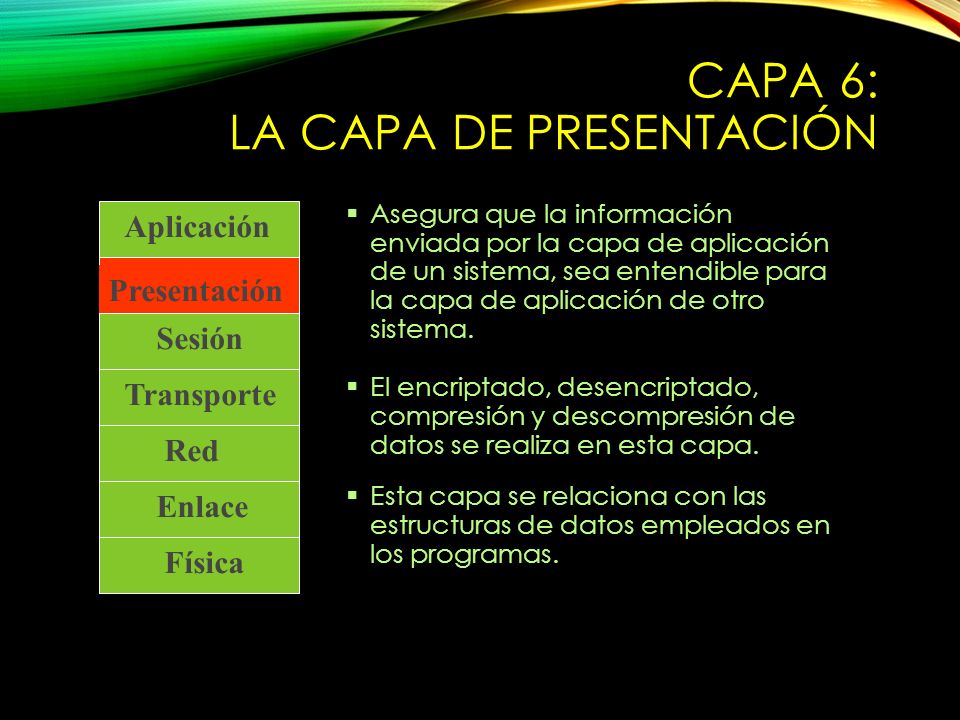

21 CAPA 6: LA CAPA DE PRESENTACIÓN  Asegura que la información enviada por la capa de aplicación de un sistema, sea entendible para la capa de aplicación de otro sistema.  El encriptado, desencriptado, compresión y descompresión de datos se realiza en esta capa.  Esta capa se relaciona con las estructuras de datos empleados en los programas. Física Enlace Red Transporte Sesión Presentación Aplicación Presentación

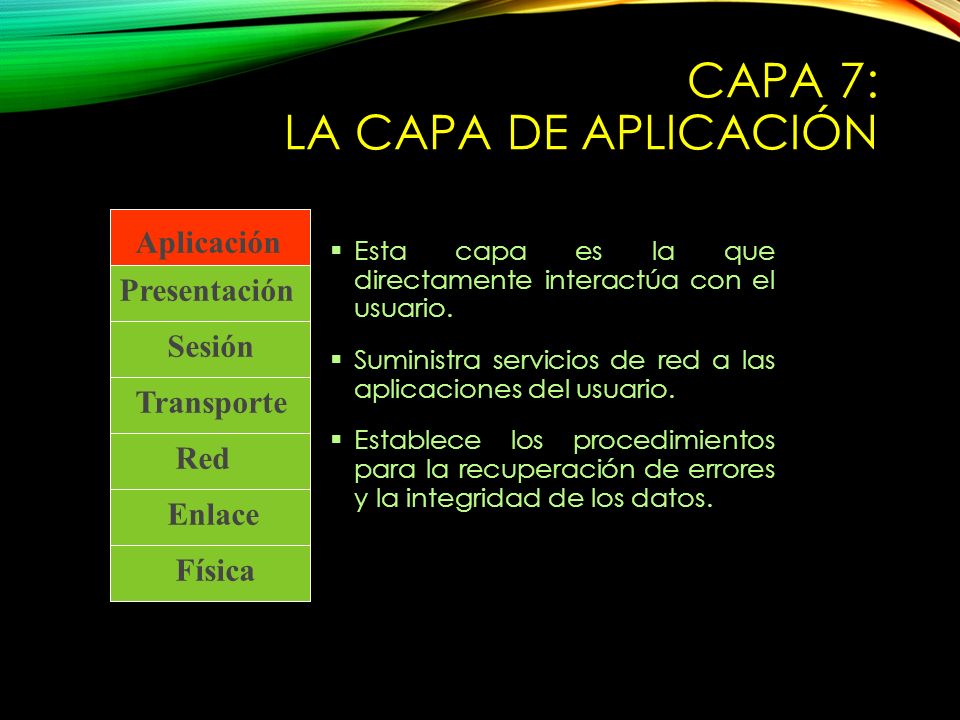

22 CAPA 7: LA CAPA DE APLICACIÓN  Esta capa es la que directamente interactúa con el usuario.  Suministra servicios de red a las aplicaciones del usuario.  Establece los procedimientos para la recuperación de errores y la integridad de los datos. Física Enlace Red Transporte Sesión Presentación Aplicación

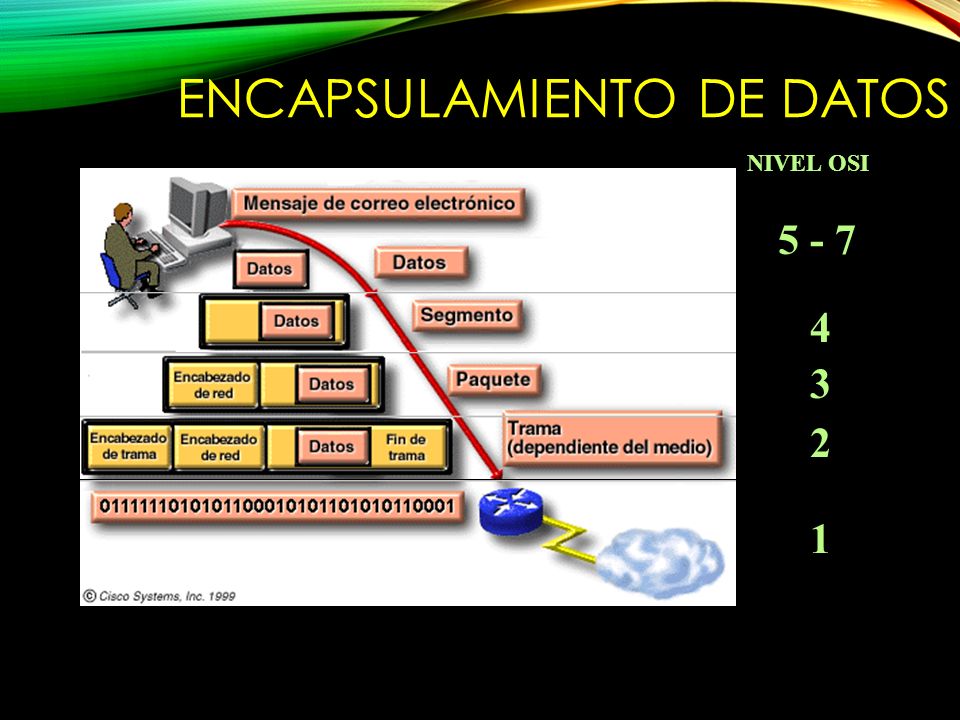

23 ENCAPSULAMIENTO DE DATOS NIVEL OSI 5 - 7 4 3 2 1

24 7. MODELO TCP/IP

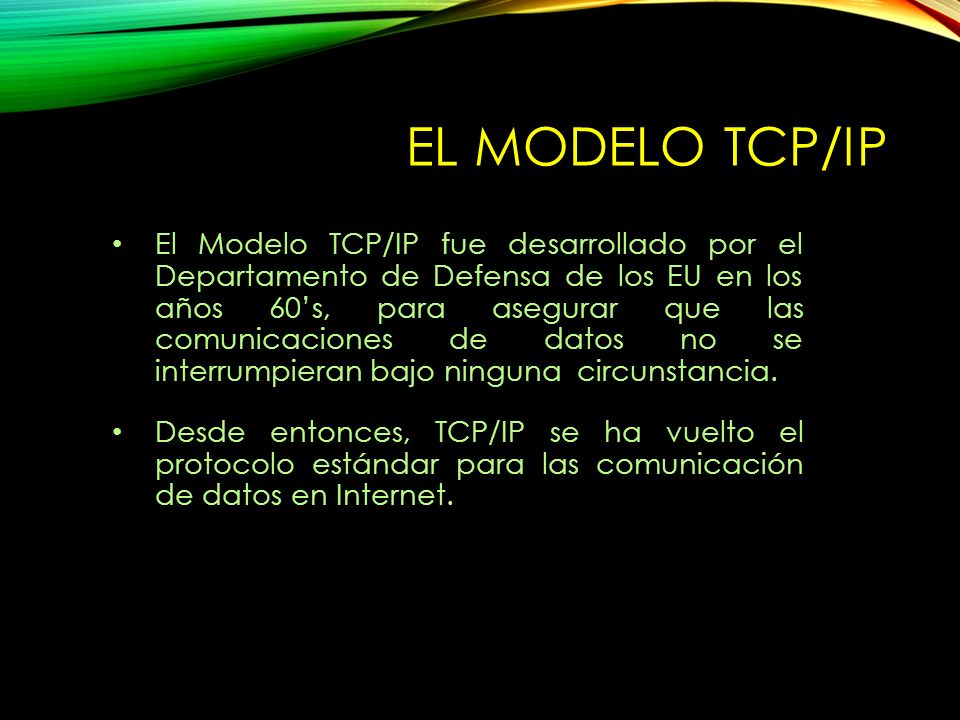

25 EL MODELO TCP/IP El Modelo TCP/IP fue desarrollado por el Departamento de Defensa de los EU en los años 60’s, para asegurar que las comunicaciones de datos no se interrumpieran bajo ninguna circunstancia. Desde entonces, TCP/IP se ha vuelto el protocolo estándar para las comunicación de datos en Internet.

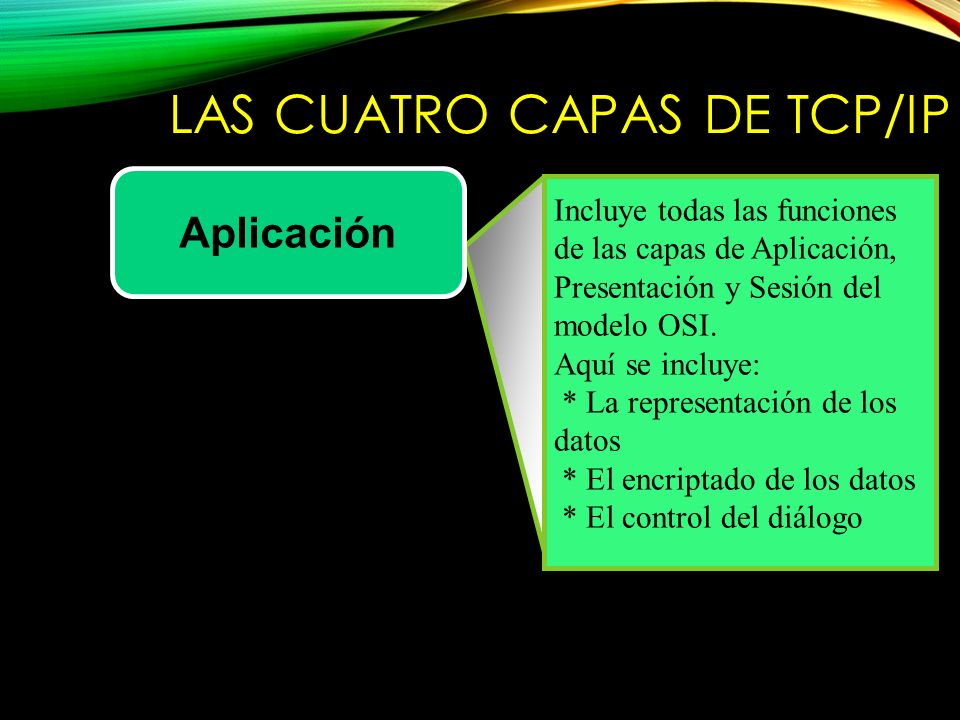

26 LAS CUATRO CAPAS DE TCP/IP Aplicación Incluye todas las funciones de las capas de Aplicación, Presentación y Sesión del modelo OSI. Aquí se incluye: * La representación de los datos * El encriptado de los datos * El control del diálogo

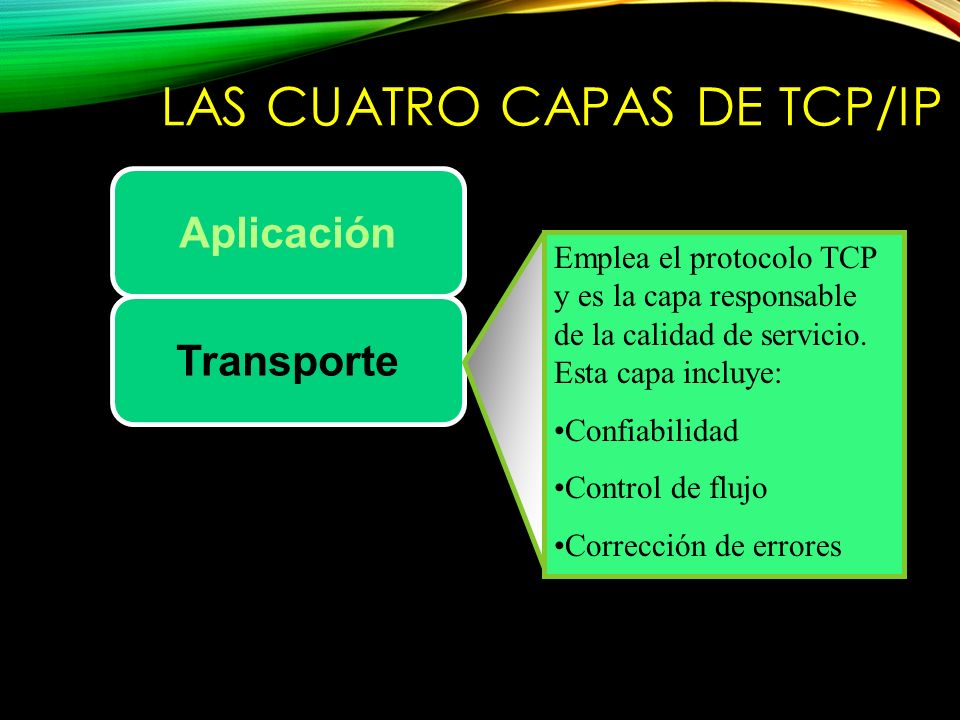

27 LAS CUATRO CAPAS DE TCP/IP Aplicación Transporte Emplea el protocolo TCP y es la capa responsable de la calidad de servicio. Esta capa incluye: Confiabilidad Control de flujo Corrección de errores

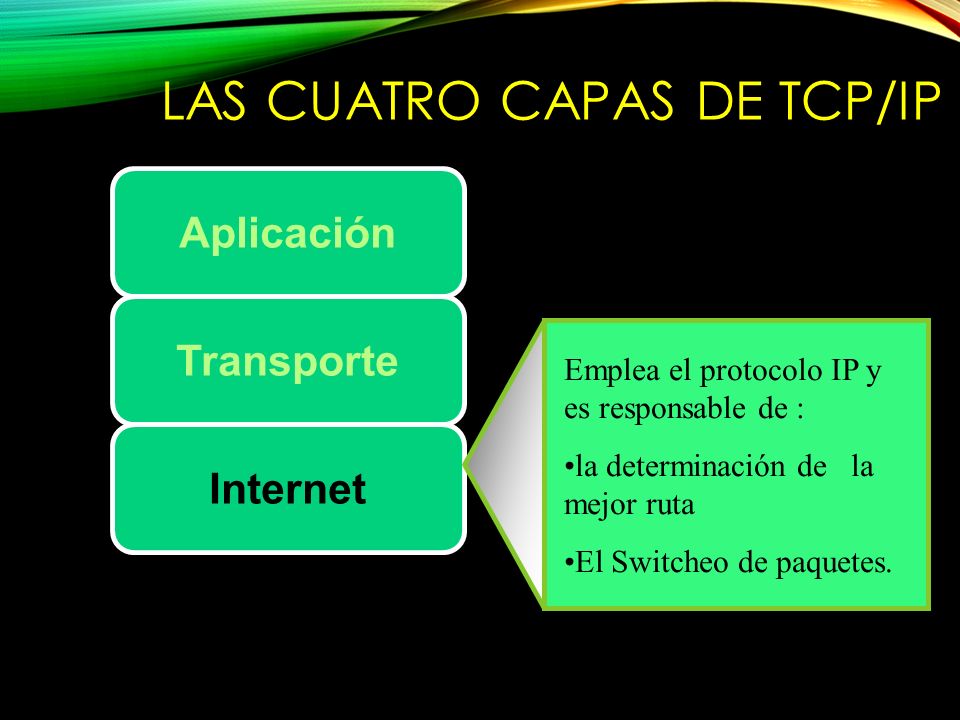

28 LAS CUATRO CAPAS DE TCP/IP Aplicación Transporte Internet Emplea el protocolo IP y es responsable de : la determinación de la mejor ruta El Switcheo de paquetes.

29 LAS CUATRO CAPAS DE TCP/IP Aplicación Transporte Acceso a Internet Internet Incluye todas las funciones de la capa Fisica y de Enlace de Datos del modelo OSI. Esta capa incluye: Procesos requeridos por IP para asegurar que un paquete alcance su destino. Todas las tecnologías LAN & WAN.

30 PROTOCOLOS EN EL MODELO TCP/IP FTP -Protocolo de Transferencia de Archivos HTTP -Protocolo de Transferencia de Hypertexto SMTP -Protocolo de transferencia de correo simple. DNS - Servicio de denominación de Dominio TFTP -Protocolo de Transferencia de Archivos Trivial. Aplicación

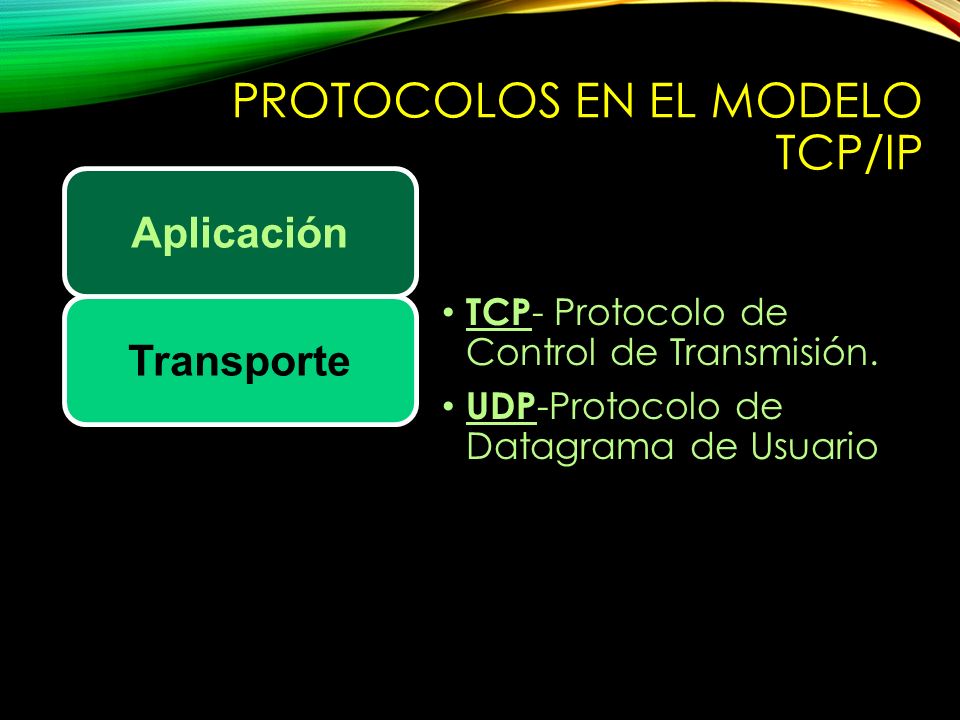

31 PROTOCOLOS EN EL MODELO TCP/IP TCP - Protocolo de Control de Transmisión. UDP -Protocolo de Datagrama de Usuario Transporte Aplicación

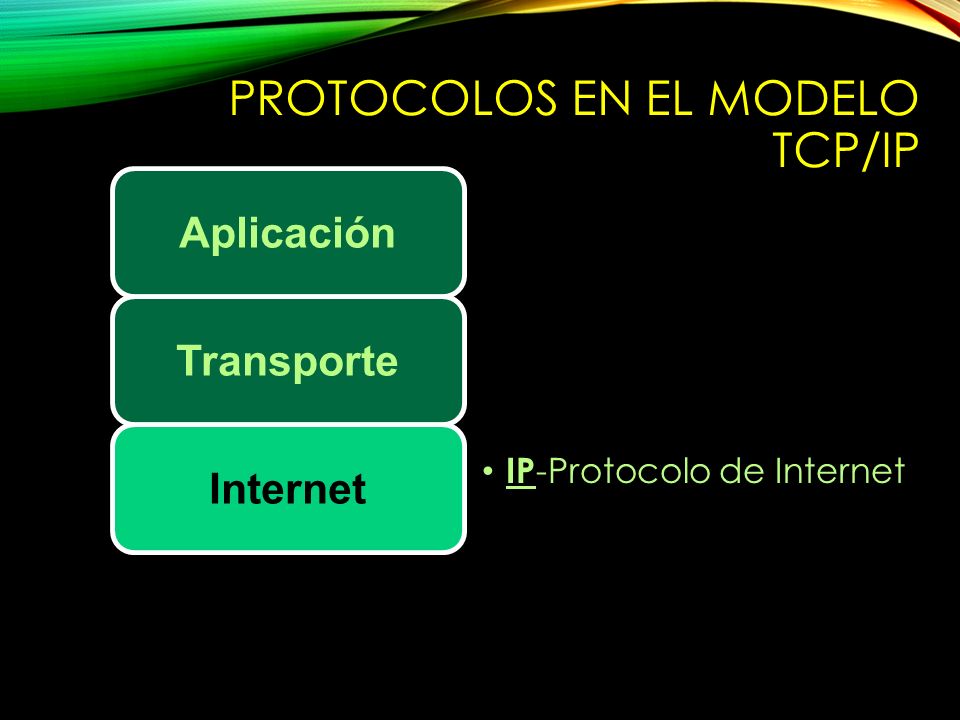

32 PROTOCOLOS EN EL MODELO TCP/IP IP -Protocolo de Internet Internet Transporte Aplicación

33 PROTOCOLOS EN EL MODELO TCP/IP Tecnologías LAN & WAN Acceso a Internet Internet Transporte Application

34 8. CONCLUSIONES OSI TCP/IP

35 Aplicación Transporte Acceso a Internet Internet Aplicación Presentación Sesión Transporte Red Enlace de Datos Físico OSI

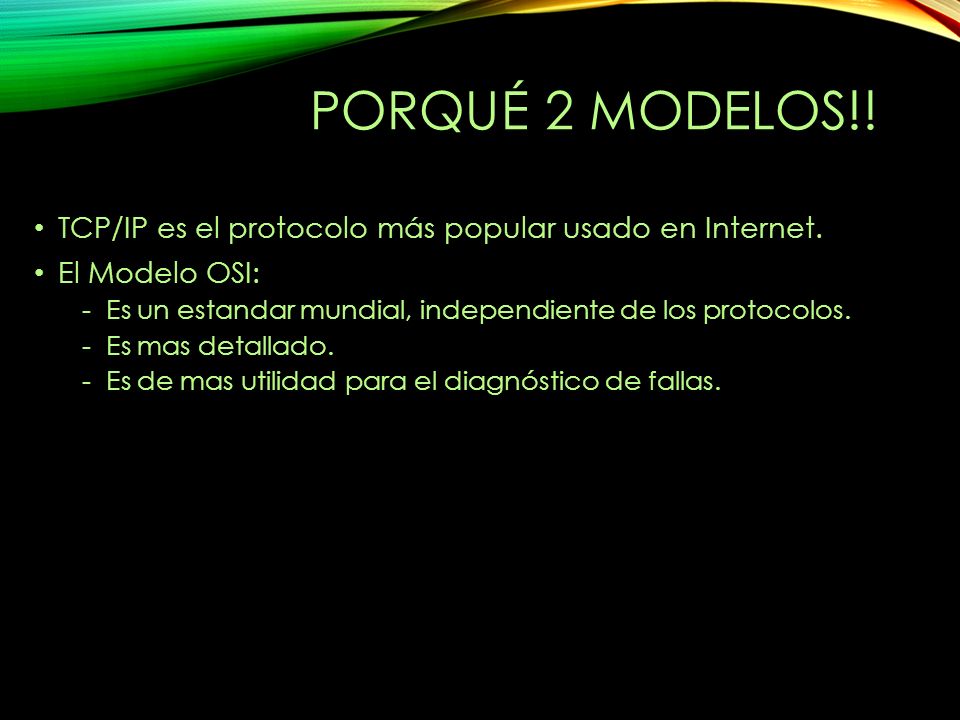

36 PORQUÉ 2 MODELOS!! TCP/IP es el protocolo más popular usado en Internet. El Modelo OSI: - Es un estandar mundial, independiente de los protocolos. - Es mas detallado. - Es de mas utilidad para el diagnóstico de fallas.
