1 TRABAJO SOBRE LA ATMÓSFERA TERRESTRE, SU FORMACIÓN, ESTRUCTURA Y COMPOSICIÓN
FACULTAD DE INGENIERÍA INTRODUCCIÓN A LA ÓPTICA GUILLERMO CORVO

2 INTRODUCCIÓN: La atmósfera rodea al planeta Tierra y nos protege impidiendo la entrada de radiaciones peligrosas del sol. La atmósfera es una mezcla de gases que se vuelve cada vez más tenue hasta alcanzar el espacio. El aire en la atmósfera es esencial para la vida ya que nos permite respirar.

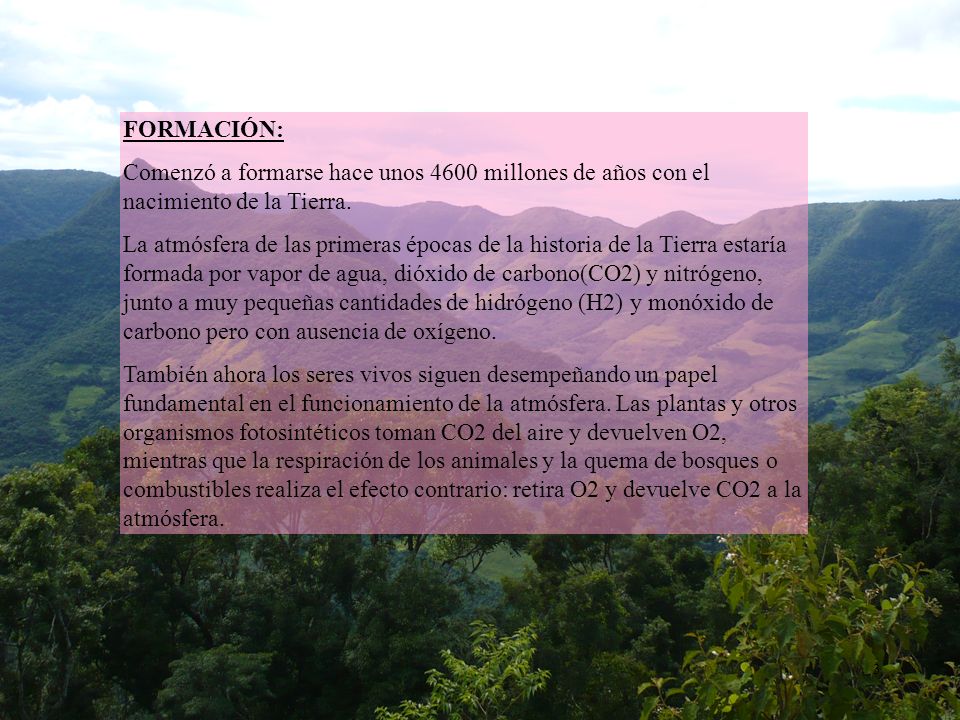

3 FORMACIÓN: Comenzó a formarse hace unos 4600 millones de años con el nacimiento de la Tierra. La atmósfera de las primeras épocas de la historia de la Tierra estaría formada por vapor de agua, dióxido de carbono(CO2) y nitrógeno, junto a muy pequeñas cantidades de hidrógeno (H2) y monóxido de carbono pero con ausencia de oxígeno. También ahora los seres vivos siguen desempeñando un papel fundamental en el funcionamiento de la atmósfera. Las plantas y otros organismos fotosintéticos toman CO2 del aire y devuelven O2, mientras que la respiración de los animales y la quema de bosques o combustibles realiza el efecto contrario: retira O2 y devuelve CO2 a la atmósfera.

4 COMPOSICIÓN: Está compuesta por: oxígeno (20,946%) y nitrógeno (78,084%), con pequeñas cantidades de argón (0,93%), Dióxido de carbono(variable, pero alrededor de 0,033% ó 330 ppm), Vapor de agua (aprox. 1%), neón (18,2 ppm), helio (5,24 ppm), kriptón (1,14 ppm), hidrógeno (5 ppm) y ozono (11,6 ppm). Protege la vida de la Tierra absorbiendo en la capa de ozono parte de la radiación solar ultravioleta, reduciendo las diferencias de temperatura entre el día y la noche, y actuando como escudo protector contra los meteoritos. El 75% de la atmósfera se encuentra en los primeros 11km de altura desde la superficie planetaria.

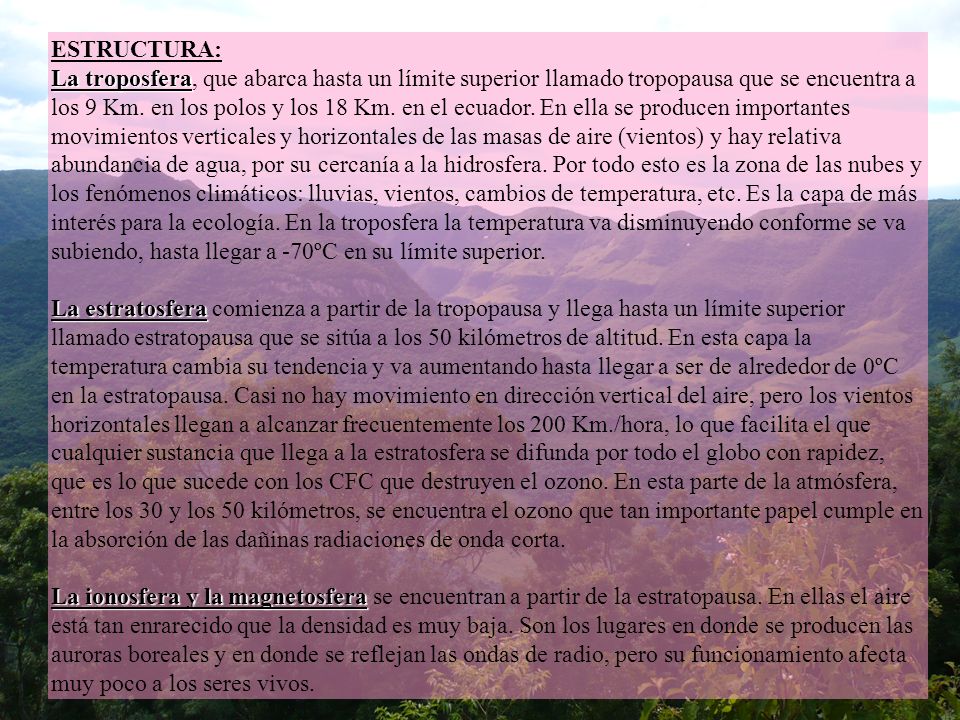

5 ESTRUCTURA: La troposfera, que abarca hasta un límite superior llamado tropopausa que se encuentra a los 9 Km. en los polos y los 18 Km. en el ecuador. En ella se producen importantes movimientos verticales y horizontales de las masas de aire (vientos) y hay relativa abundancia de agua, por su cercanía a la hidrosfera. Por todo esto es la zona de las nubes y los fenómenos climáticos: lluvias, vientos, cambios de temperatura, etc. Es la capa de más interés para la ecología. En la troposfera la temperatura va disminuyendo conforme se va subiendo, hasta llegar a -70ºC en su límite superior. La estratosfera comienza a partir de la tropopausa y llega hasta un límite superior llamado estratopausa que se sitúa a los 50 kilómetros de altitud. En esta capa la temperatura cambia su tendencia y va aumentando hasta llegar a ser de alrededor de 0ºC en la estratopausa. Casi no hay movimiento en dirección vertical del aire, pero los vientos horizontales llegan a alcanzar frecuentemente los 200 Km./hora, lo que facilita el que cualquier sustancia que llega a la estratosfera se difunda por todo el globo con rapidez, que es lo que sucede con los CFC que destruyen el ozono. En esta parte de la atmósfera, entre los 30 y los 50 kilómetros, se encuentra el ozono que tan importante papel cumple en la absorción de las dañinas radiaciones de onda corta.  La ionosfera y la magnetosfera se encuentran a partir de la estratopausa. En ellas el aire está tan enrarecido que la densidad es muy baja. Son los lugares en donde se producen las auroras boreales y en donde se reflejan las ondas de radio, pero su funcionamiento afecta muy poco a los seres vivos.

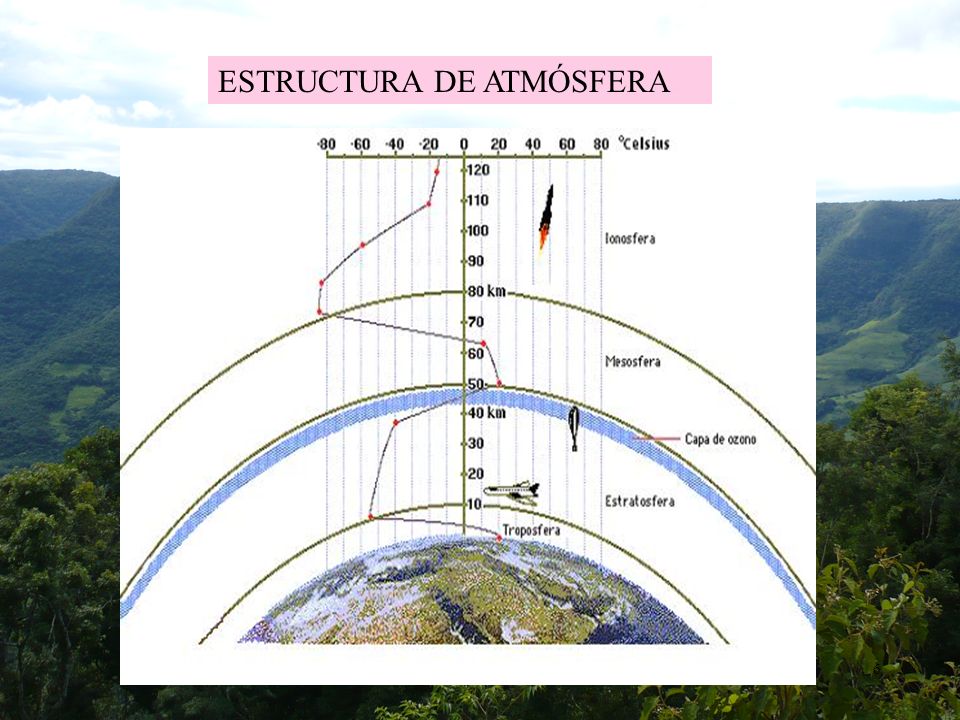

6 ESTRUCTURA DE ATMÓSFERA

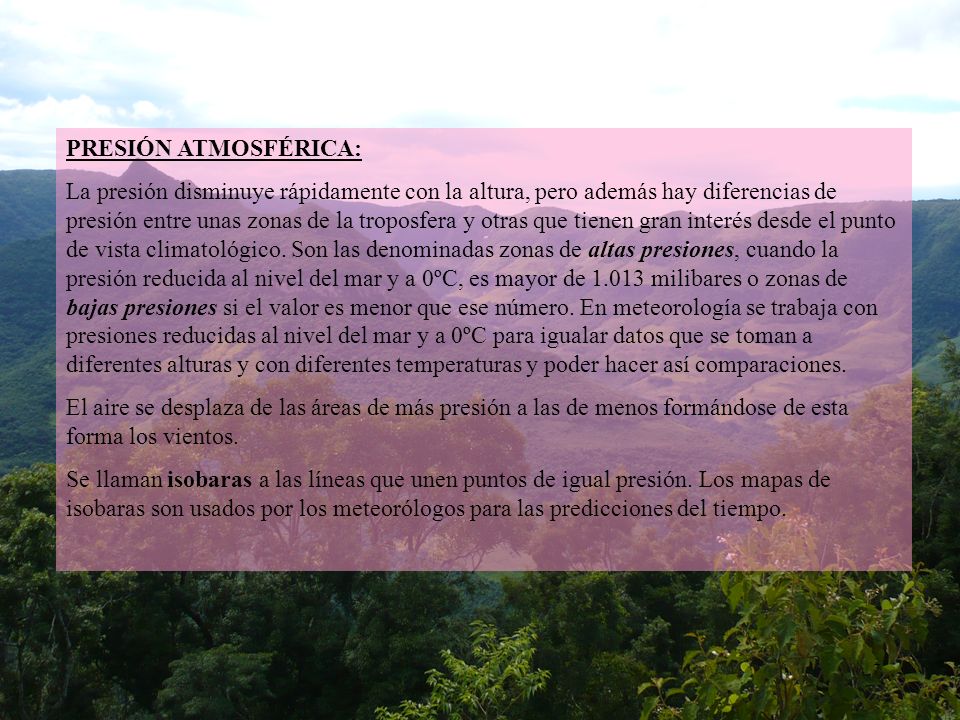

7 PRESIÓN ATMOSFÉRICA: La presión disminuye rápidamente con la altura, pero además hay diferencias de presión entre unas zonas de la troposfera y otras que tienen gran interés desde el punto de vista climatológico. Son las denominadas zonas de altas presiones, cuando la presión reducida al nivel del mar y a 0ºC, es mayor de milibares o zonas de bajas presiones si el valor es menor que ese número. En meteorología se trabaja con presiones reducidas al nivel del mar y a 0ºC para igualar datos que se toman a diferentes alturas y con diferentes temperaturas y poder hacer así comparaciones. El aire se desplaza de las áreas de más presión a las de menos formándose de esta forma los vientos. Se llaman isobaras a las líneas que unen puntos de igual presión. Los mapas de isobaras son usados por los meteorólogos para las predicciones del tiempo.

8 ¿POR QUE ELCIELO ES AZUL?

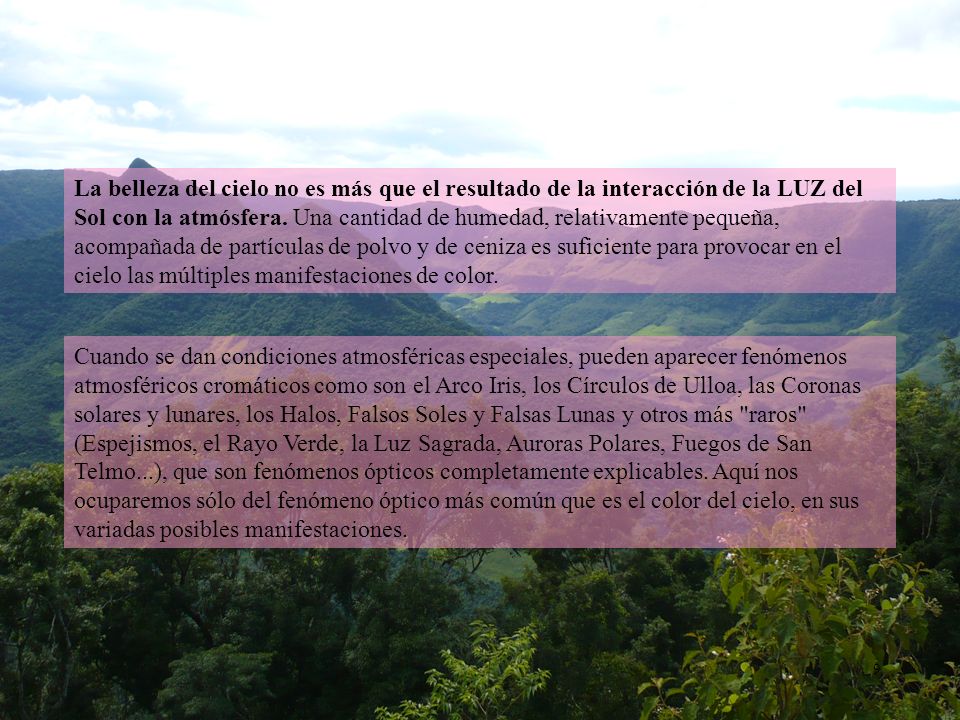

9 La belleza del cielo no es más que el resultado de la interacción de la LUZ del Sol con la atmósfera. Una cantidad de humedad, relativamente pequeña, acompañada de partículas de polvo y de ceniza es suficiente para provocar en el cielo las múltiples manifestaciones de color. Cuando se dan condiciones atmosféricas especiales, pueden aparecer fenómenos atmosféricos cromáticos como son el Arco Iris, los Círculos de Ulloa, las Coronas solares y lunares, los Halos, Falsos Soles y Falsas Lunas y otros más "raros" (Espejismos, el Rayo Verde, la Luz Sagrada, Auroras Polares, Fuegos de San Telmo...), que son fenómenos ópticos completamente explicables. Aquí nos ocuparemos sólo del fenómeno óptico más común que es el color del cielo, en sus variadas posibles manifestaciones.

10 Para explicar el color azul del cielo, imaginemos que dejamos pasar un rayo de sol por un prisma de vidrio. La luz se abre en un abanico de colores (se dispersa) por refracción y como resultado de esta dispersión vemos una gama de colores: violeta, azul, verde, amarillo y rojo. El rayo violeta es el que se ha separado mas de la dirección del rayo blanco y ahí esta precisamente la explicación del color del cielo. La desviación es máxima para los rayos de longitud de onda corta (violeta y azul), y mínima para los de longitud de onda larga (amarillos y rojos), que casi no son desviados. Los rayos violetas y azules, una vez desviados, chocan con otras partículas de aire y nuevamente varían su trayectoria, y así sucesivamente: realizan, pues, una danza en zigzag en el seno del aire antes de alcanzar el suelo terrestre. Cuando, al fin, llegan a nuestros ojos, no parecen venir directamente del Sol, sino que nos llegan de todas las regiones del cielo, como en forma de fina lluvia. De ahí que el cielo nos parezca azul, mientras el Sol aparece de color amarillo, pues los rayos amarillos y rojos son poco desviados y van casi directamente en línea recta desde el Sol hasta nuestros ojos.

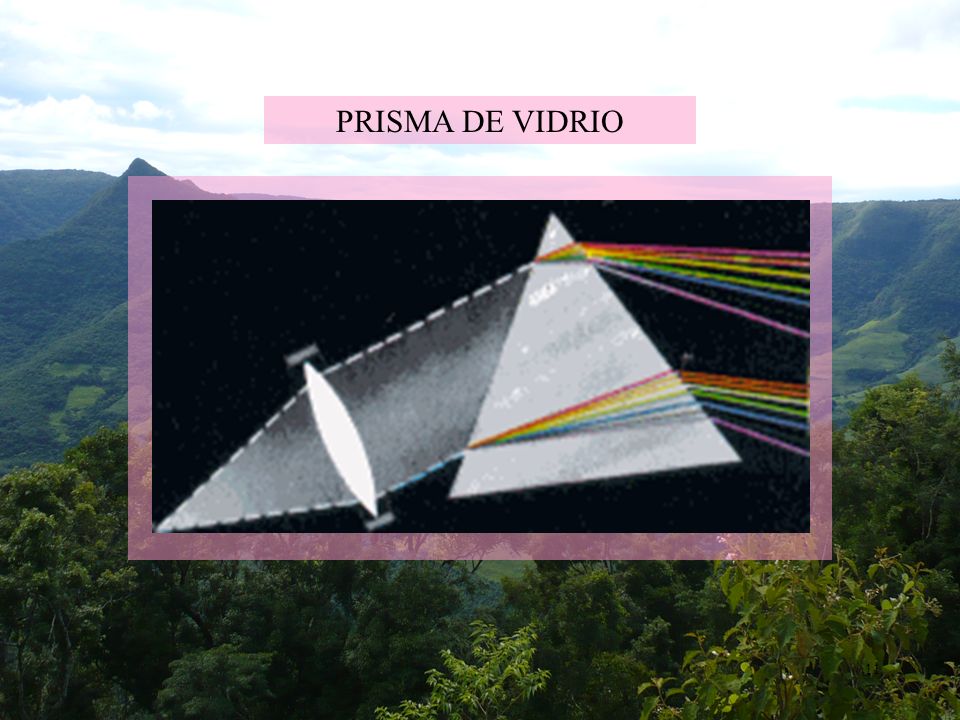

11 PRISMA DE VIDRIO

12 El color del cielo, debería ser violeta por ser ésta la longitud de onda más corta, pero no lo es, por dos razones fundamentalmente: porque la luz solar contiene más luz azul que violeta y porque el ojo humano (que en definitiva es el que capta las imágenes -aunque el cerebro las interprete-), es más sensible a la luz azul que a la violeta. El color azul del cielo se debe por tanto a la mayor difusión de las ondas cortas. El color del sol es amarillo-rojizo y no blanco, porque si a la luz blanca procedente del Sol -que es suma de todos los colores- se le quita el color azul, se obtiene una luz de color amarillo-roja.

13 LOS AMANECERES Y ATARDECERES

14 Las salidas y puestas de sol nos brindan a diario hermosos espectáculos, los mas bellos que el aire puede ofrecer a nuestros ojos. Al atardecer, el camino que la luz solar recorre dentro de la atmósfera es mas largo, los rebotes sucesivos en unas partículas y otras hacen crecer la probabilidad de que la luz acabe chocando con una partícula absorbente y desaparezca, de manera que incluso la parte amarilla es afectada y difundida y solo los rayos rojos, los más direccionales, siguen un camino casi rectilíneo. De ahí el color rojo del sol poniente. Los colores que nos ofrece el cielo en estos casos, se originan también gracias a la intervención de las moléculas existentes en el aire y de las partículas que éste tiene en suspensión "el aerosol atmosférico", que dispersan y desdoblan la luz solar de múltiples modos.

15 POSICIÓN DEL SOL

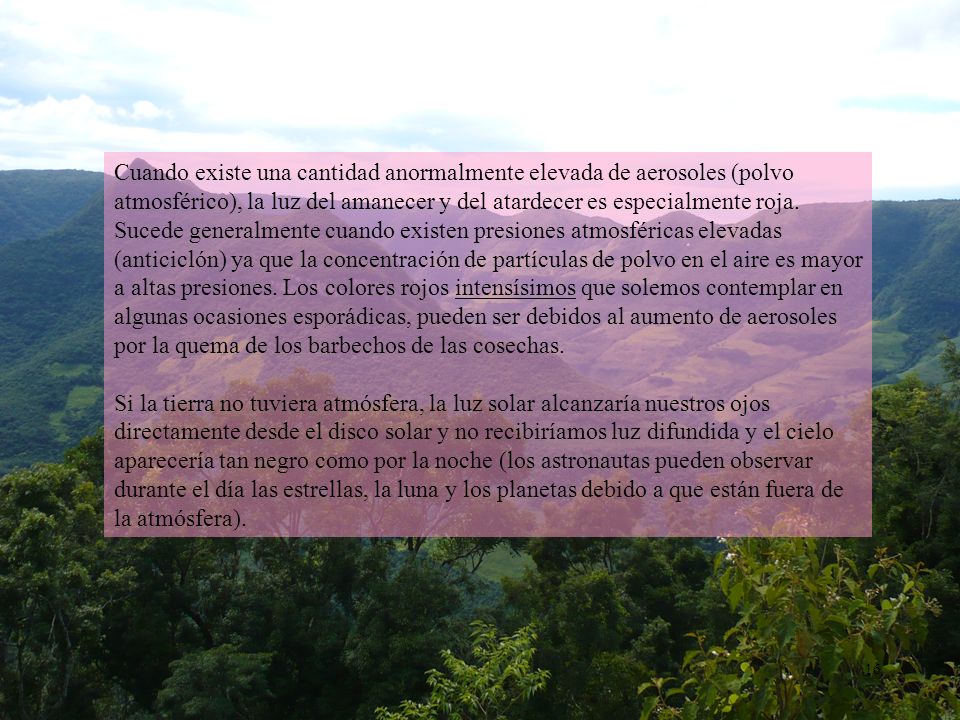

16 Cuando existe una cantidad anormalmente elevada de aerosoles (polvo atmosférico), la luz del amanecer y del atardecer es especialmente roja. Sucede generalmente cuando existen presiones atmosféricas elevadas (anticiclón) ya que la concentración de partículas de polvo en el aire es mayor a altas presiones. Los colores rojos intensísimos que solemos contemplar en algunas ocasiones esporádicas, pueden ser debidos al aumento de aerosoles por la quema de los barbechos de las cosechas. Si la tierra no tuviera atmósfera, la luz solar alcanzaría nuestros ojos directamente desde el disco solar y no recibiríamos luz difundida y el cielo aparecería tan negro como por la noche (los astronautas pueden observar durante el día las estrellas, la luna y los planetas debido a que están fuera de la atmósfera).

17 CASO ESPECIAL

18 Debido a que al atardecer, el camino que la luz solar recorre dentro de la atmósfera es mas largo, como hemos indicado anteriormente, es por lo que el Sol se ve más achatado y ancho pues el efecto de refracción a través de la atmósfera es muy grande. Por último, el color negro de la noche, es debido a que a la atmósfera que rodea al observador, apenas llega luz y por tanto no se puede dar suficiente difusión.

19 ESPEJISMOS

20 Un espejismo es una ilusión óptica a la cual se debe que los objetos lejanos aparecen reflejados en una superficie líquida que en realidad no existe. Un rayo luminoso, al pasar de un medio a otro de índice de refracción diferente, sufre un desvío; cuando ese rayo llega al ojo de un observador, éste lo ve venir no ya de su frente, sino del punto donde ha sido desviado. Si el rayo pasa sucesivamente por varios medios de índice de refracción creciente o decreciente, sufrirá otros tantos desvíos cuyos efectos se sumarán. El conocimiento de esos fenómenos de refracción permite comprender el espejismo.

21 En los desiertos tropicales, en contacto con el suelo tórrido, el aire se calienta y su densidad varía a partir de aquél. Como el índice de refracción depende de la densidad, un rayo de luz reflejado por un objeto lejano, hacia abajo y en la dirección del observador, va experimentando refracciones sucesivas al atravesar las distintas capas de aire: su inclinación hacia el suelo es cada vez menor y, tras llegar a la horizontal, el rayo sufre nuevas refracciones, aunque esta vez hacia arriba. Así es como, tras haber descrito una trayectoria curva de convexidad dirigida hacia abajo, llega al ojo del observador, que ve en el suelo (espejismo inferior) una imagen poco neta del objeto. Ahora bien, como otros rayos de la misma procedencia llegan también directamente al ojo del observador, éste tiene la impresión de ver a la vez el objeto (por ejemplo, una palmera en un desierto) y, al pie del mismo, una segunda imagen invertida, como si esta palmera se reflejara en una superficie líquida inexistente. Por eso, en las horas más calurosas del verano, la imagen del cielo parece venirnos del asfalto de la carretera, si está muy caliente, a la vez que ésta nos parece mojada. Es excepcional que la trayectoria de los rayos luminosos sea convexa hacia arriba (espejismo superior); de producirse, un barco, una montaña, etc., parecen flotar en la atmósfera.

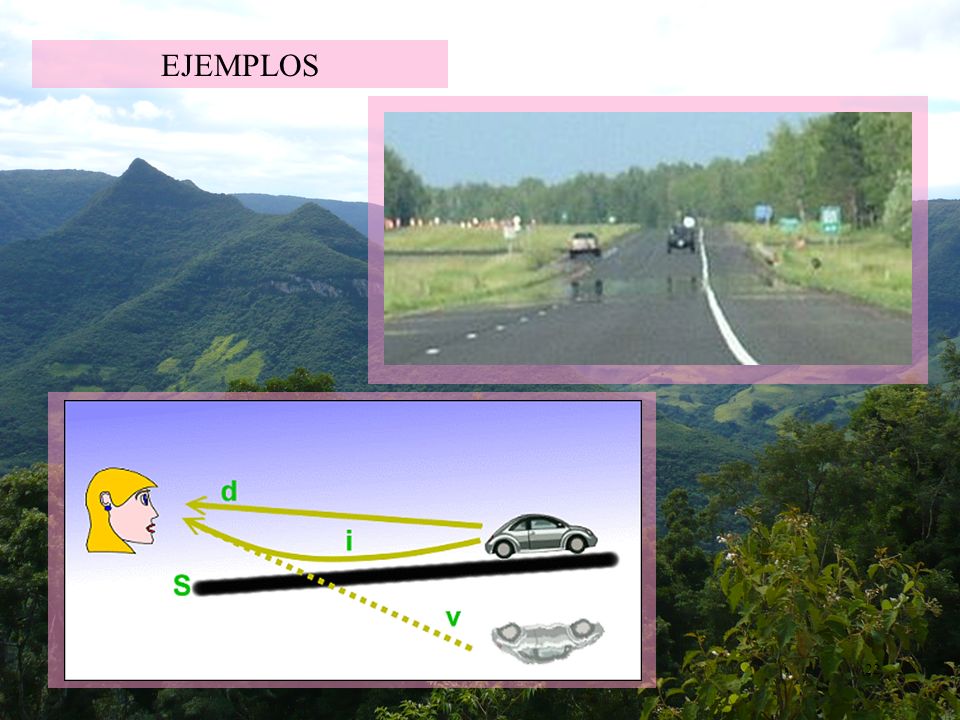

22 EJEMPLOS

23

24 FIN
