1 1 Docente: Ing. Eléctrico Ricardo Berizzo rberizzo@gmail.com Bibliografia: Circuitos Eléctricos y Magnéticos Marcelo Sobrevila Ediciones Marymar (Biblioteca UTN) Pag. 87 – 103: Introduccion estudio corriente alterna Pag. 118 – 139: Comportamiento Ohmico en circuitos de CA Pag. 168 – 192: Comportamiento energético circuito CA Pag 291 - 356: Circuitos trifásicos Principios de Electrotecnia Zebeke – Ionkin (Biblioteca UTN) APUNTES: Motores asincrónicos Ing. castro Aparatos de protección y maniobras Arranque estrella – triángulo Transformadores PRACTICA Extractado del libro Circuitos Eléctricos McGraw - Hill

2 Electrotécnia Básica Mecánica & Electricidad Industrial U.T.N. Regional Rosario

3 Fisica Parte Eléctrica Ley de OhmV = U * I Leyes de Kirchoff I = ∑ In V = ∑ Vn Ley de Amper Ley de Faraday - Lenz e = - dΦ / dt Ley de Joule P = I2 * R

4 Corriente continua - alterna

5 Térmico  calentamiento del conductor (ley de Joule) Efectos de la corriente eléctrica

6 Químico  descomposición de un compuesto químico (Ley de Faraday referida a efectos electroquimicos) Efectos de la corriente eléctrica

7 Magnético  creación de campo magnético alrededor del conductor ( ley de Amper ) Efectos de la corriente eléctrica

8 Conductores: tienen facilidad para conducir la corriente. (Cobre, plata, aluminio, estaño) Aislantes: son incapaces de conducir la corriente eléctrica. (Lana de vidrio, mármol, porcelana) Conductores y aislantes

9 Efecto magnético

10 Intensidad de corriente eléctrica: se mide en Amperios (A)

11 Unidad fundamental: A, amperio o ampere Múltiplos usuales: kA = 1.000A Submúltiplos usuales: mA = 0,001 A;  A = 0,000001A Unidades de corriente

12 Es la propiedad de un elemento que hace que se oponga al paso de la corriente. Todos los materiales ofrecen resistencia La medida de la resistencia eléctrica se expresa en ohm (símbolo:  ) Resistencia Eléctrica

13 Ohm descubrió la relación proporcional entre la tensión aplicada y la corriente que circula en un conductor La ley de Ohm dice: V = I x R Ley de Ohm

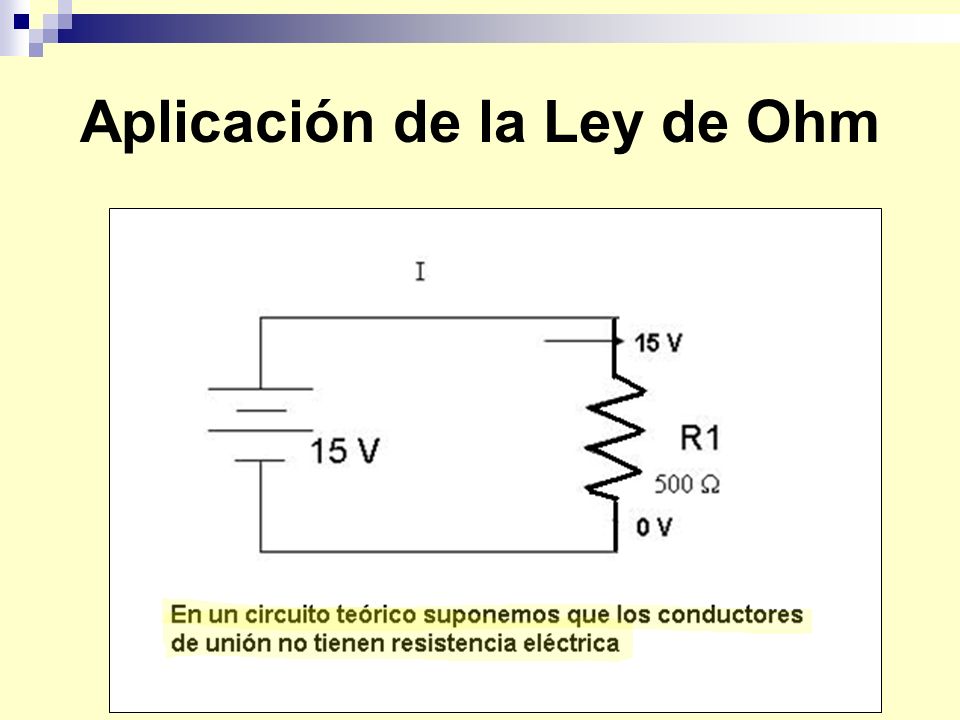

14 Aplicación de la Ley de Ohm

15 Circuito Serie

16 En el circuito paralelo, la corriente se divide entre los varios resistores. La tensión es la misma en cada resistor Circuito en paralelo

17 Conductores Eléctricos (por su construcción) Flexibles, formados por un haz de hebras. Rígidos, formados por un único conductor cilíndrico (hay hasta 4 mm 2 )

18 Secciones Normalizadas

19 Unipolares, un solo conductor aislado Multipolares, varios conductores aislados entre si. (Ej. 2 x 2,5 mm2) Conductores Eléctricos (por el nº de conductores)

20 Densidad de Corriente Cantidad de amperios que puede soportar un conductor de 1 mm2 La densidad de corriente se fija de acuerdo a las condiciones del conductor (cable al aire, encerrado en ducto, sobre bandeja, etc.)

21 La corriente sobre el cuerpo humano
