Interfaz USB, Universal Serial Bus. Firewire IEEE 1394 Firewire

Presentación del tema: "Interfaz USB, Universal Serial Bus. Firewire IEEE 1394 Firewire"— Transcripción de la presentación:

1 Interfaz USB, Universal Serial Bus

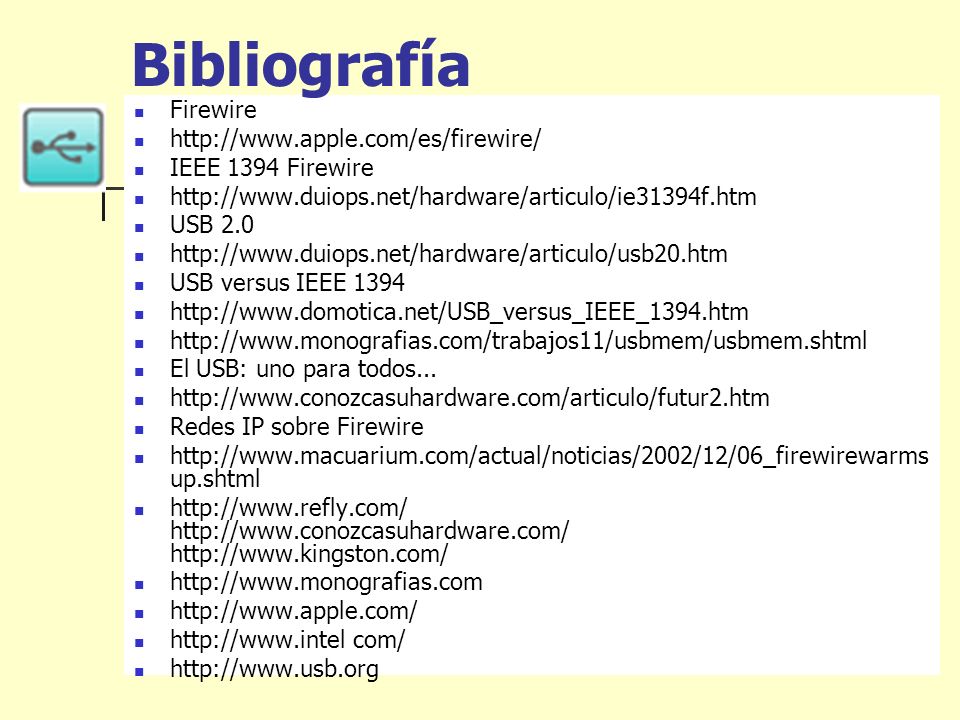

2 Firewire http://www.apple.com/es/firewire/ IEEE 1394 Firewire http://www.duiops.net/hardware/articulo/ie31394f.htm USB 2.0 http://www.duiops.net/hardware/articulo/usb20.htm USB versus IEEE 1394 http://www.domotica.net/USB_versus_IEEE_1394.htm http://www.monografias.com/trabajos11/usbmem/usbmem.shtml El USB: uno para todos... http://www.conozcasuhardware.com/articulo/futur2.htm Redes IP sobre Firewire http://www.macuarium.com/actual/noticias/2002/12/06_firewirewarms up.shtml http://www.refly.com/ http://www.conozcasuhardware.com/ http://www.kingston.com/ http://www.monografias.com http://www.apple.com/ http://www.intel com/ http://www.usb.org Bibliografía

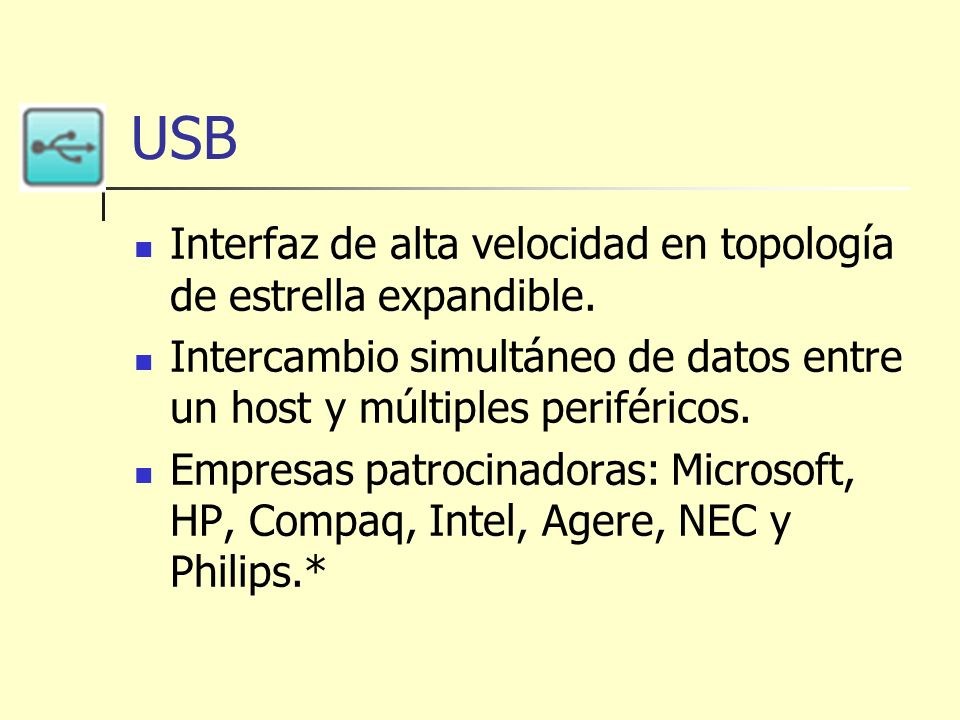

3 USB Interfaz de alta velocidad en topología de estrella expandible. Intercambio simultáneo de datos entre un host y múltiples periféricos. Empresas patrocinadoras: Microsoft, HP, Compaq, Intel, Agere, NEC y Philips.*

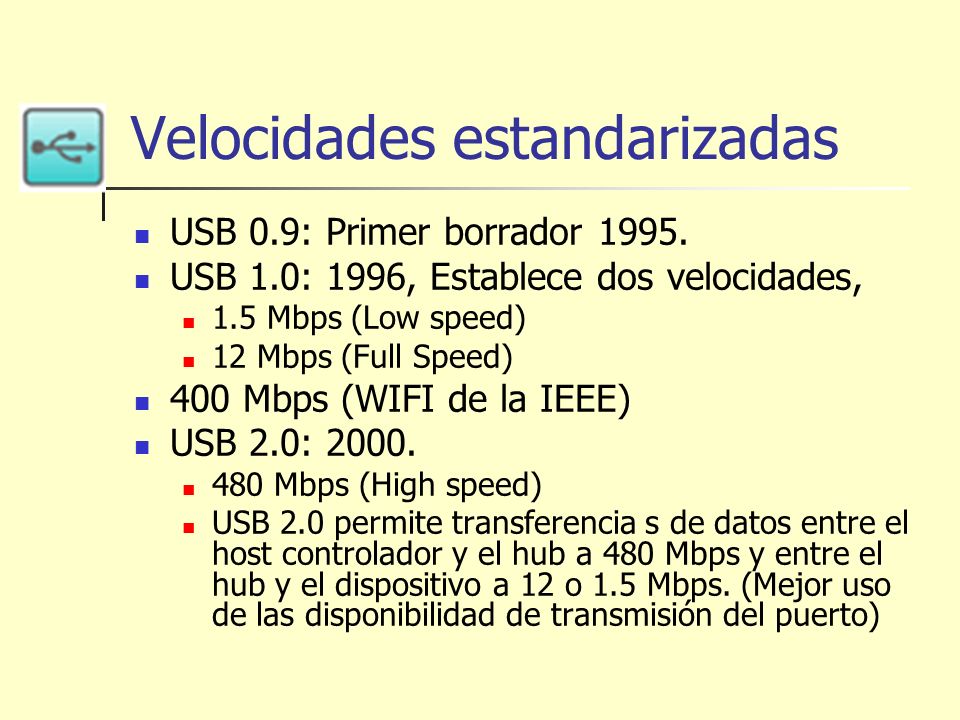

4 Velocidades estandarizadas USB 0.9: Primer borrador 1995. USB 1.0: 1996, Establece dos velocidades, 1.5 Mbps (Low speed) 12 Mbps (Full Speed) 400 Mbps (WIFI de la IEEE) USB 2.0: 2000. 480 Mbps (High speed) USB 2.0 permite transferencia s de datos entre el host controlador y el hub a 480 Mbps y entre el hub y el dispositivo a 12 o 1.5 Mbps. (Mejor uso de las disponibilidad de transmisión del puerto)

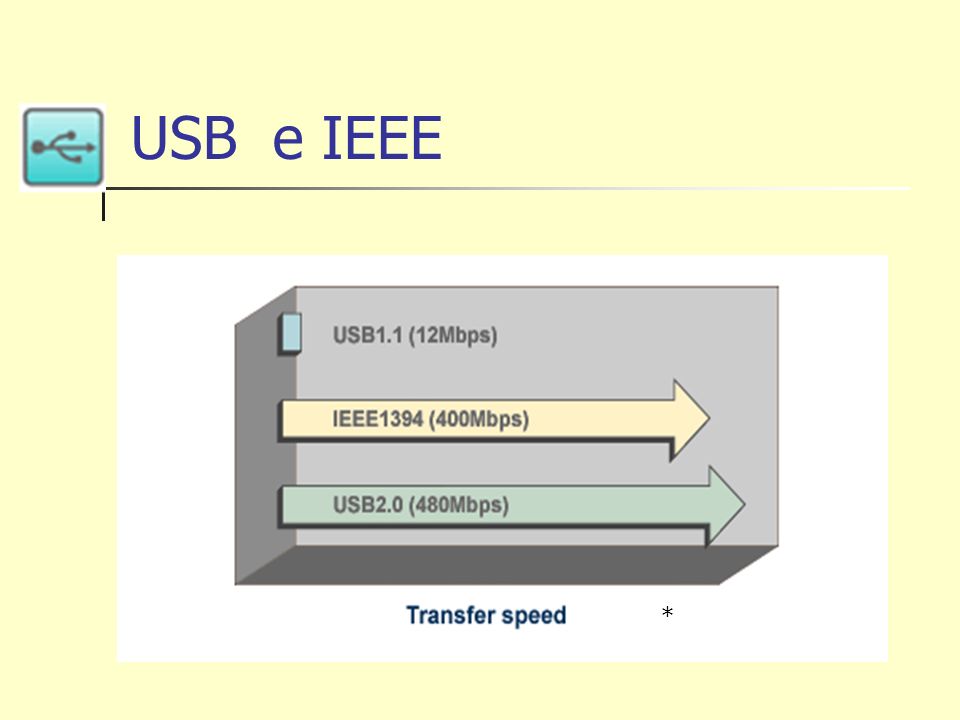

5 USB e IEEE *

6 Conectores de USB (Variante A) Plug USB Receptáculo USB (Host)*

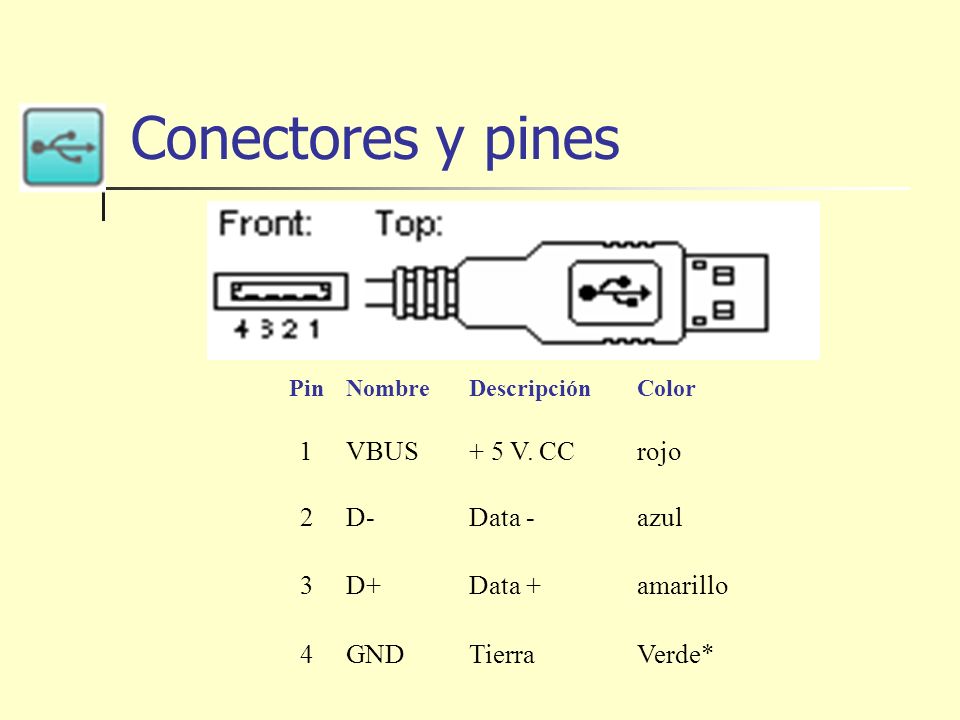

7 Conectores y pines PinNombreDescripciónColor 1VBUS+ 5 V. CCrojo 2 D-Data -azul 3D+Data +amarillo 4GNDTierraVerde*

8 Cable USB Consiste en 4 conductores 2 de señal. Par de hilos trenzados 2 de alimentación VBus y Gnd. Blindaje

9 Cable USB + 5V

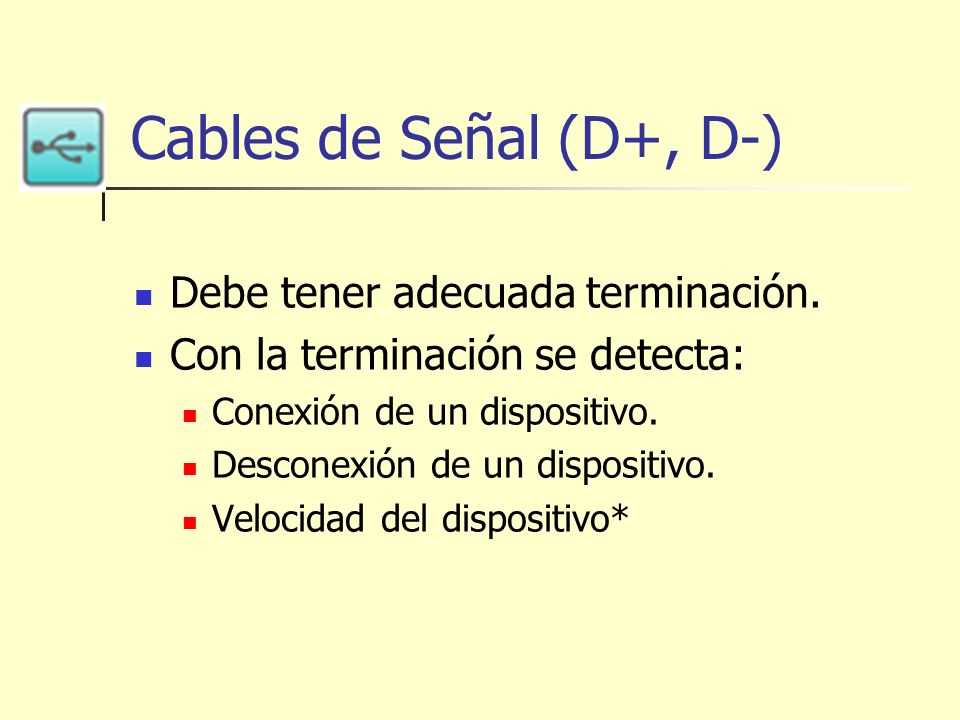

10 Cables de Señal (D+, D-) Debe tener adecuada terminación. Con la terminación se detecta: Conexión de un dispositivo. Desconexión de un dispositivo. Velocidad del dispositivo*

11 Elementos en USB Host. Dispositivos. Funciones. Concentradores. Son el Centro de una estrella y permite conectar el host, con una función o con otro hub. *

12 Elemento Funciones Dispositivo capaz de transmitir o recibir datos o información de control en un bus USB. Enlazado por un cable de menos de 5 metros, a un puerto del hub o directamente al sistema anfitrión.*

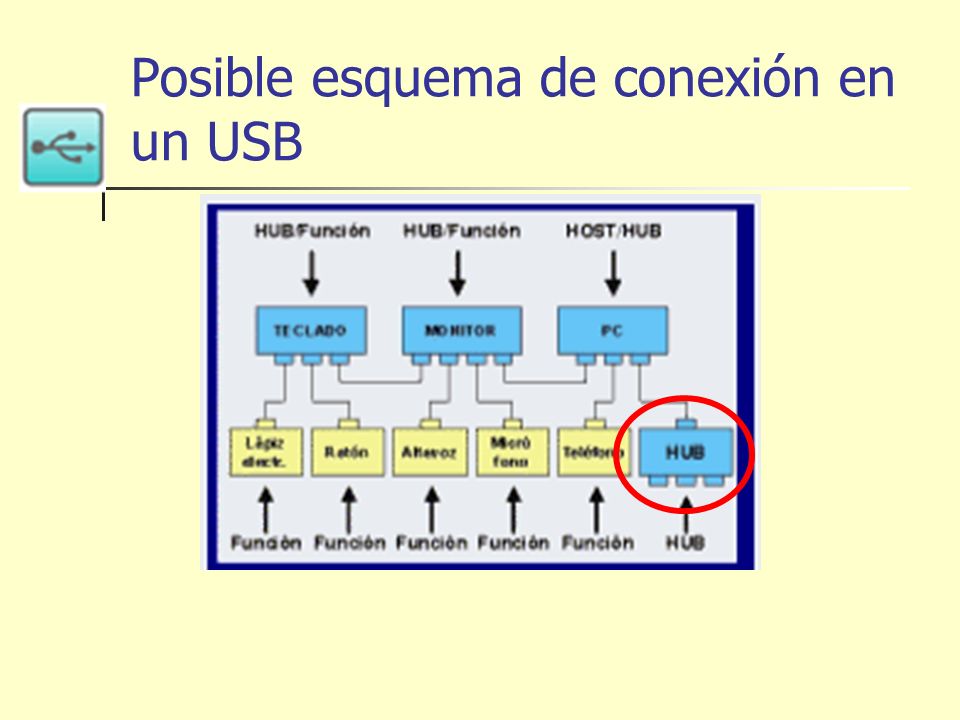

13 Posible esquema de conexión en un USB

14 Topología de Bus Por razones eléctricas y temporales limitación de niveles hasta 7. En el nivel 7 NO puede conectarse un Hub.

15 Dispositivos con USB

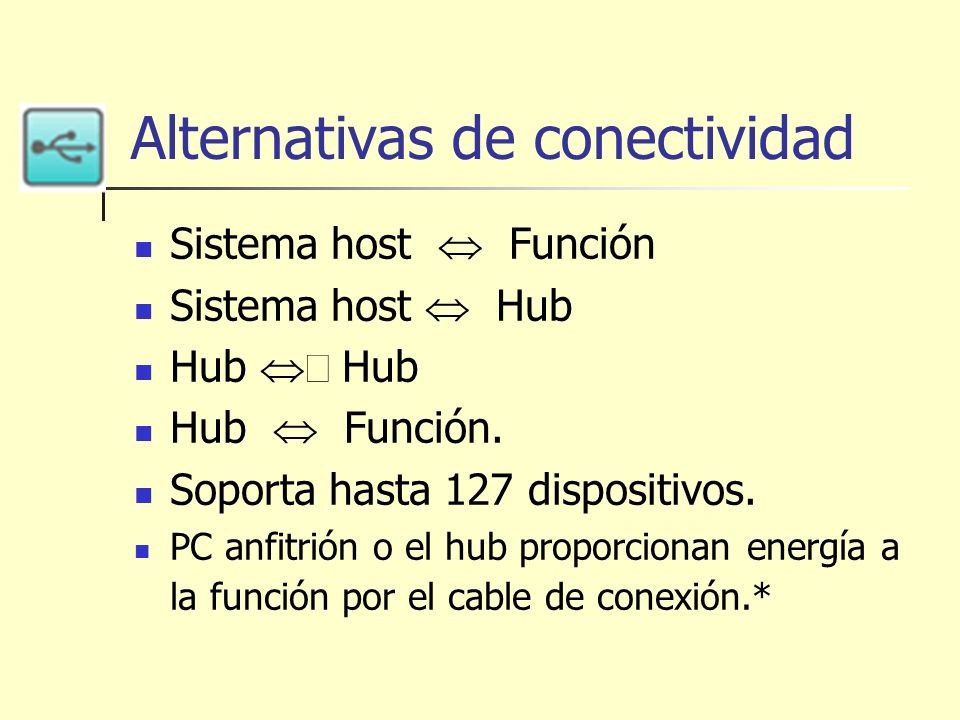

16 Alternativas de conectividad Sistema host  Función Sistema host  Hub Hub    Hub Hub  Función. Soporta hasta 127 dispositivos. PC anfitrión o el hub proporcionan energía a la función por el cable de conexión.*

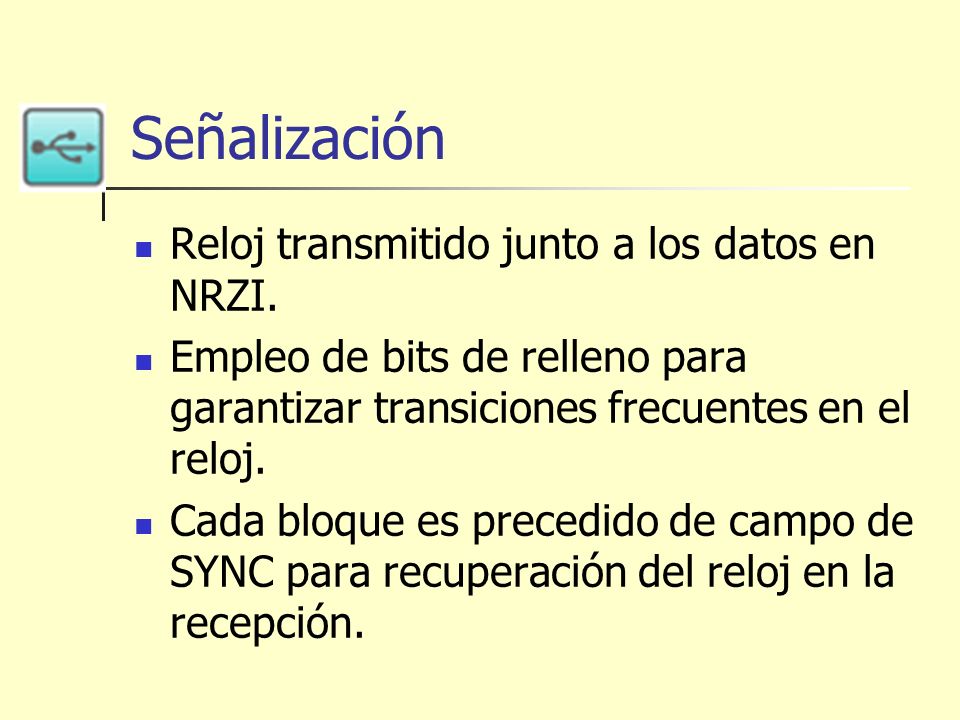

17 Señalización Reloj transmitido junto a los datos en NRZI. Empleo de bits de relleno para garantizar transiciones frecuentes en el reloj. Cada bloque es precedido de campo de SYNC para recuperación del reloj en la recepción.

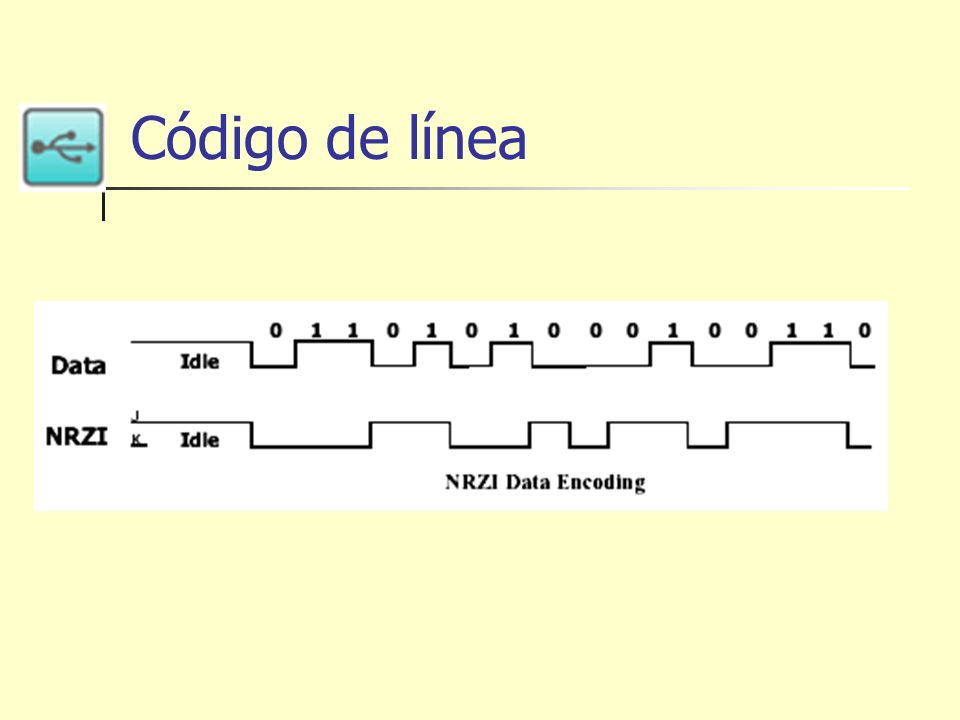

18 Código de línea

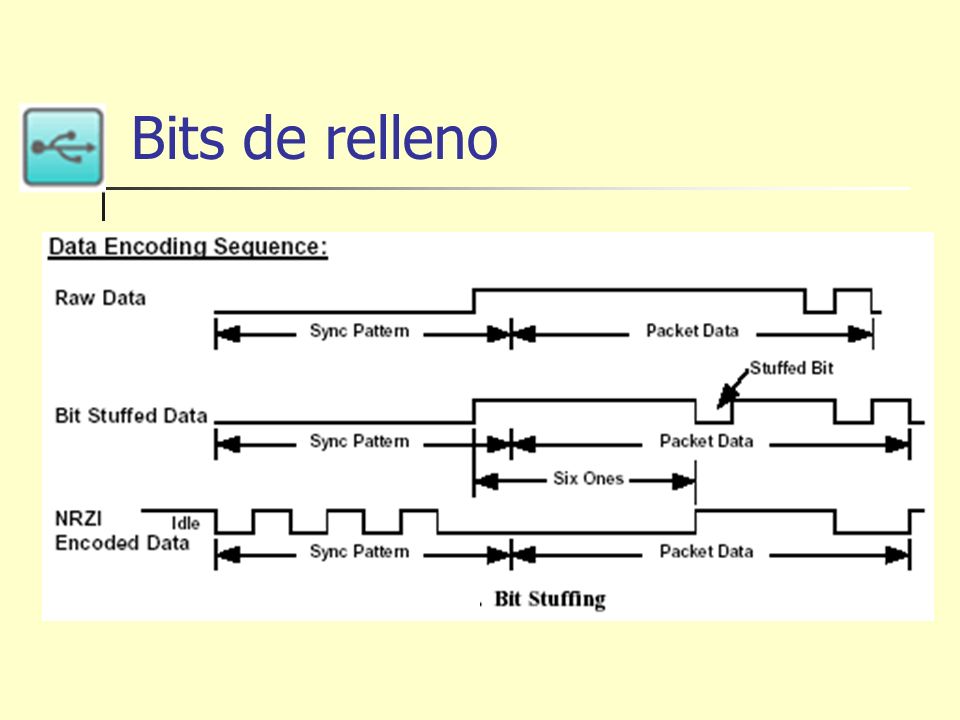

19 Bits de relleno

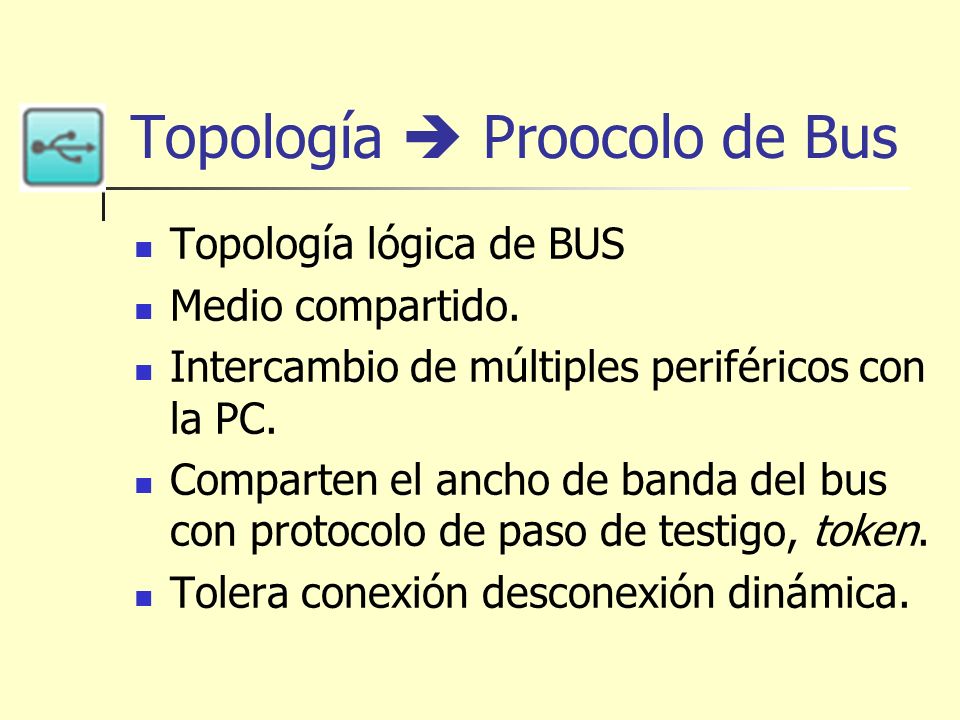

20 Topología  Proocolo de Bus Topología lógica de BUS Medio compartido. Intercambio de múltiples periféricos con la PC. Comparten el ancho de banda del bus con protocolo de paso de testigo, token. Tolera conexión desconexión dinámica.

21 Protocolo del Bus El bus es compartido y regido por un token. Una transacción requiere de tres tipos de paquetes. Token emitido por el controlador dirigido a un dispositivo especifico (invitación a transmitir). El dispositivo receptor transmite o responde que no tiene nada que transmitir Datos transmitidos desde o hacia el host. El destino da confirmación de la recepción (handshake)

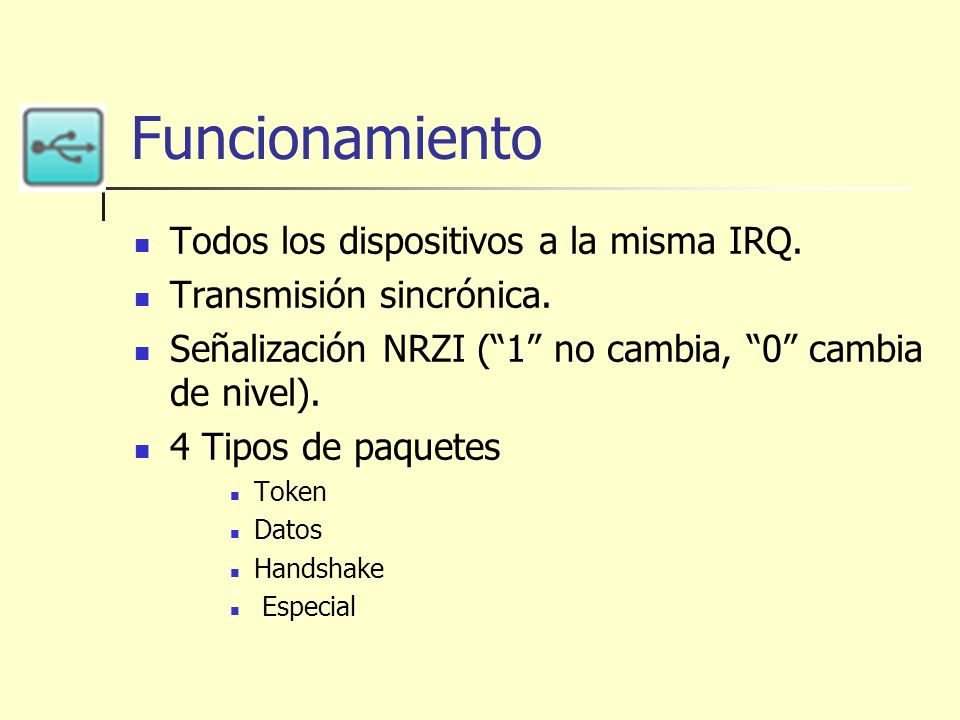

22 Funcionamiento Todos los dispositivos a la misma IRQ. Transmisión sincrónica. Señalización NRZI (“1” no cambia, “0” cambia de nivel). 4 Tipos de paquetes Token Datos Handshake Especial

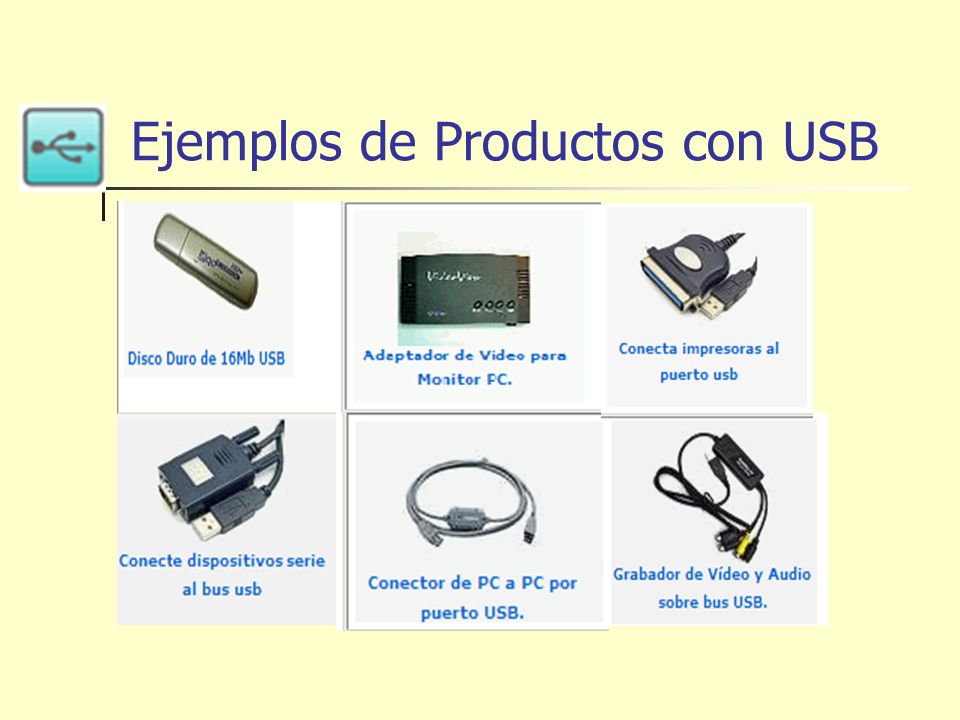

23 Ejemplos de Productos con USB

24

25 Conclusiones Conexión más sencilla. Menos pines = más lógica. Plug and Play. Conexión dinámica. Mayor rendimiento. Soporte multiplataforma.
