1 I+D al servicio de una pesca sostenible Sistema de Observación Electrónica SeaTube Faustino Velasco Madrid, enero 2015

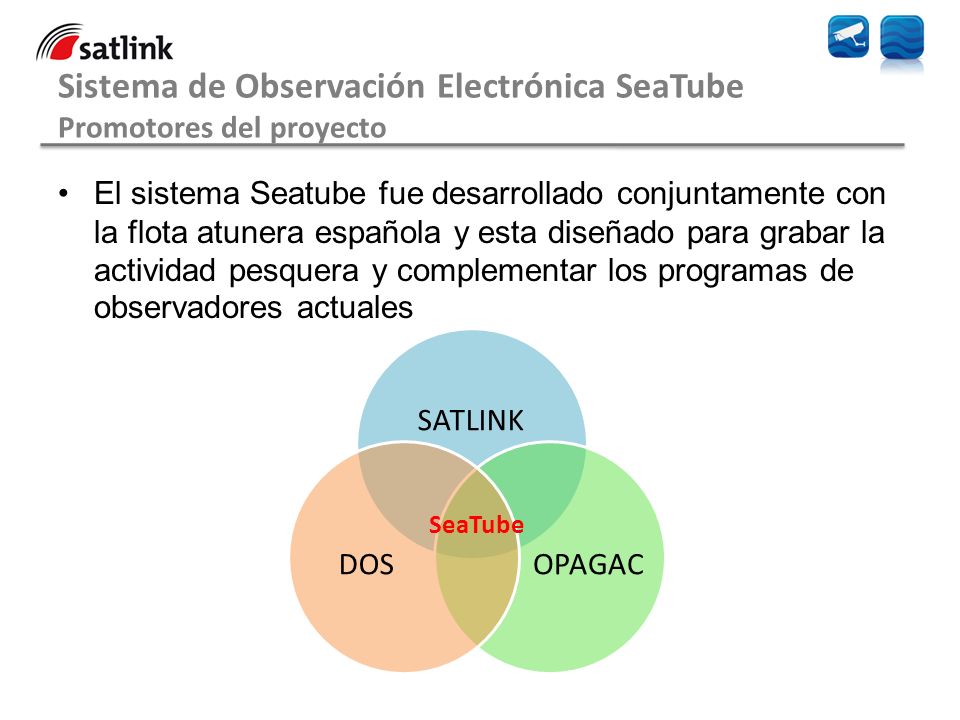

2 Sistema de Observación Electrónica SeaTube Promotores del proyecto El sistema Seatube fue desarrollado conjuntamente con la flota atunera española y esta diseñado para grabar la actividad pesquera y complementar los programas de observadores actuales SATLINK OPAGAC DOS SeaTube

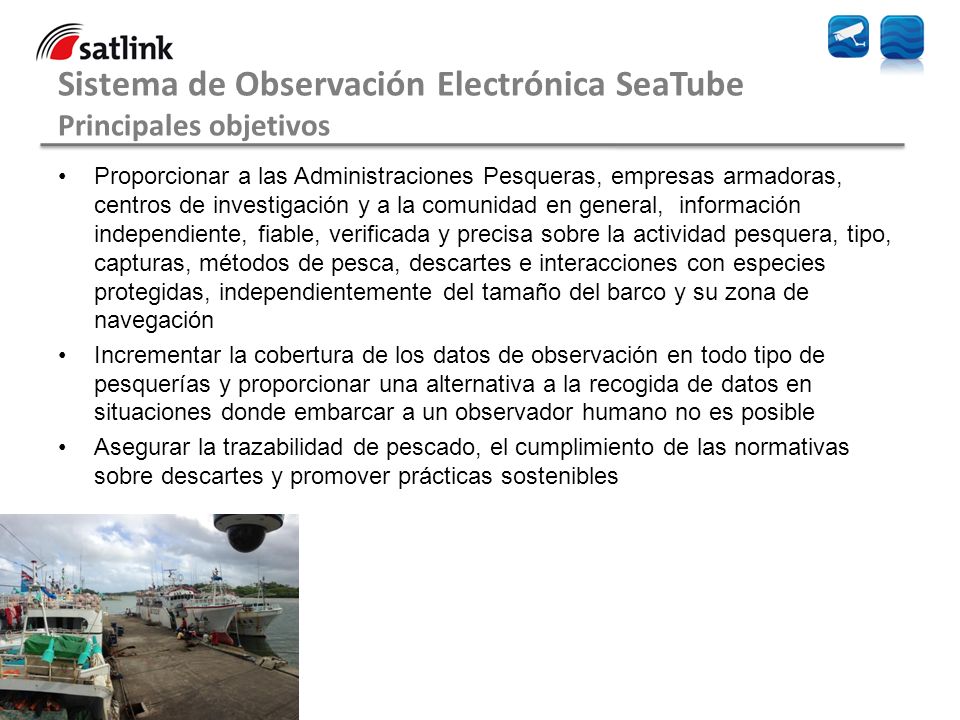

3 Sistema de Observación Electrónica SeaTube Principales objetivos Proporcionar a las Administraciones Pesqueras, empresas armadoras, centros de investigación y a la comunidad en general, información independiente, fiable, verificada y precisa sobre la actividad pesquera, tipo, capturas, métodos de pesca, descartes e interacciones con especies protegidas, independientemente del tamaño del barco y su zona de navegación Incrementar la cobertura de los datos de observación en todo tipo de pesquerías y proporcionar una alternativa a la recogida de datos en situaciones donde embarcar a un observador humano no es posible Asegurar la trazabilidad de pescado, el cumplimiento de las normativas sobre descartes y promover prácticas sostenibles

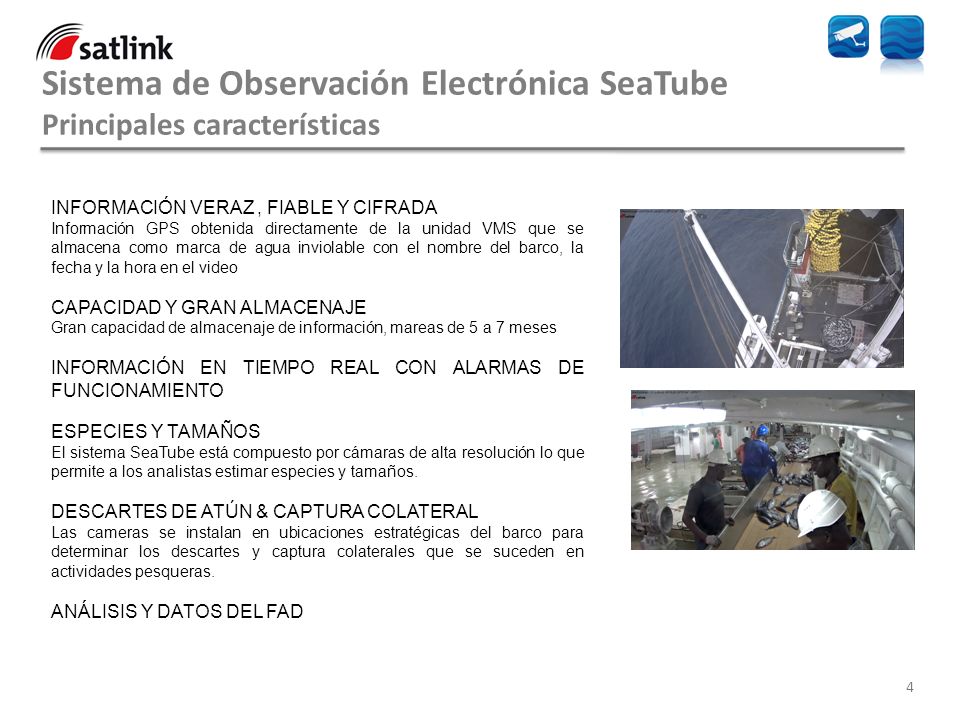

4 4 Sistema de Observación Electrónica SeaTube Principales características INFORMACIÓN VERAZ, FIABLE Y CIFRADA Información GPS obtenida directamente de la unidad VMS que se almacena como marca de agua inviolable con el nombre del barco, la fecha y la hora en el video CAPACIDAD Y GRAN ALMACENAJE Gran capacidad de almacenaje de información, mareas de 5 a 7 meses INFORMACIÓN EN TIEMPO REAL CON ALARMAS DE FUNCIONAMIENTO ESPECIES Y TAMAÑOS El sistema SeaTube está compuesto por cámaras de alta resolución lo que permite a los analistas estimar especies y tamaños. DESCARTES DE ATÚN & CAPTURA COLATERAL Las cameras se instalan en ubicaciones estratégicas del barco para determinar los descartes y captura colaterales que se suceden en actividades pesqueras. ANÁLISIS Y DATOS DEL FAD

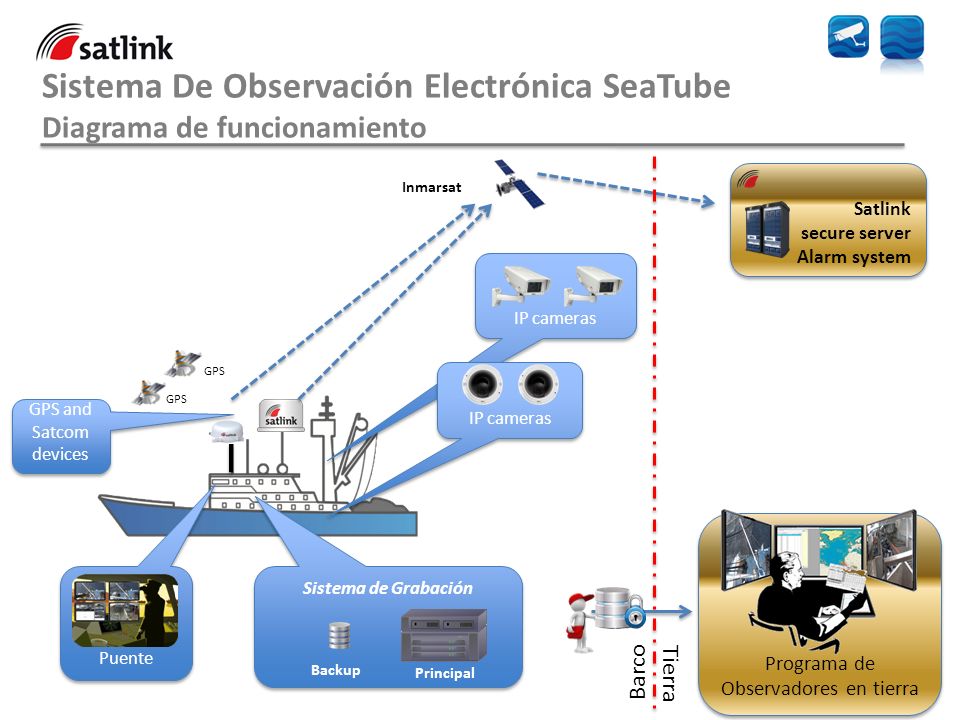

5 Puente Sistema de Grabación IP cameras Backup Satlink secure server Alarm system Satlink secure server Alarm system Barco Tierra GPS Inmarsat 5 Principal GPS and Satcom devices Programa de Observadores en tierra Programa de Observadores en tierra Sistema De Observación Electrónica SeaTube Diagrama de funcionamiento

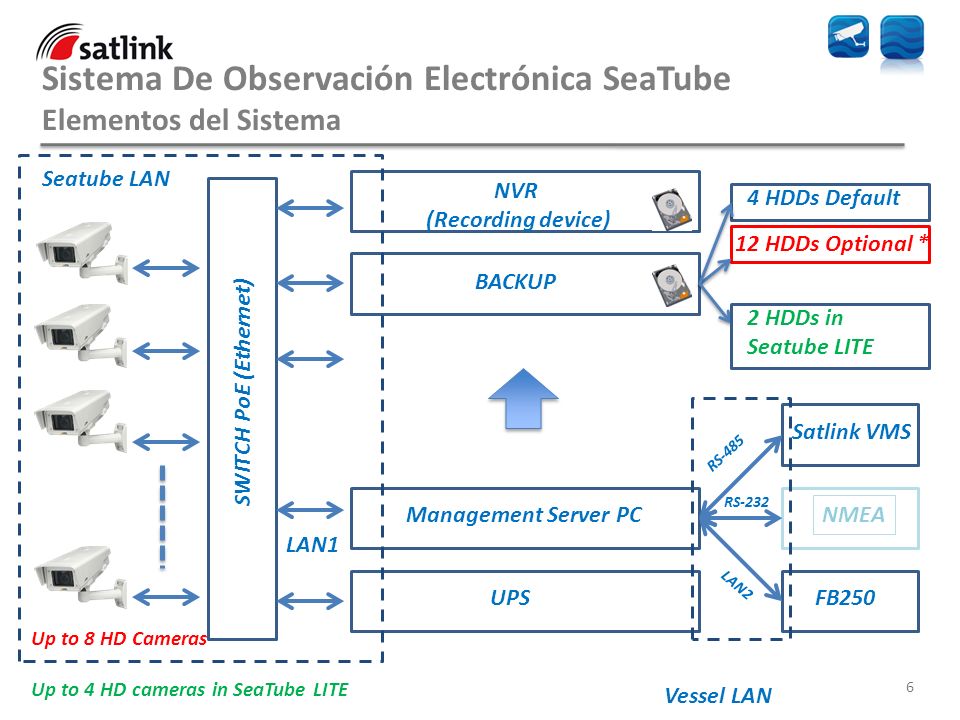

6 NVR (Recording device) BACKUP Management Server PC UPSFB250 SWITCH PoE (Ethernet) Satlink VMS NMEA RS-485 RS-232 LAN1 LAN2 Seatube LAN Vessel LAN Sistema De Observación Electrónica SeaTube Elementos del Sistema 6 4 HDDs Default Up to 8 HD Cameras Up to 4 HD cameras in SeaTube LITE 2 HDDs in Seatube LITE 12 HDDs Optional *

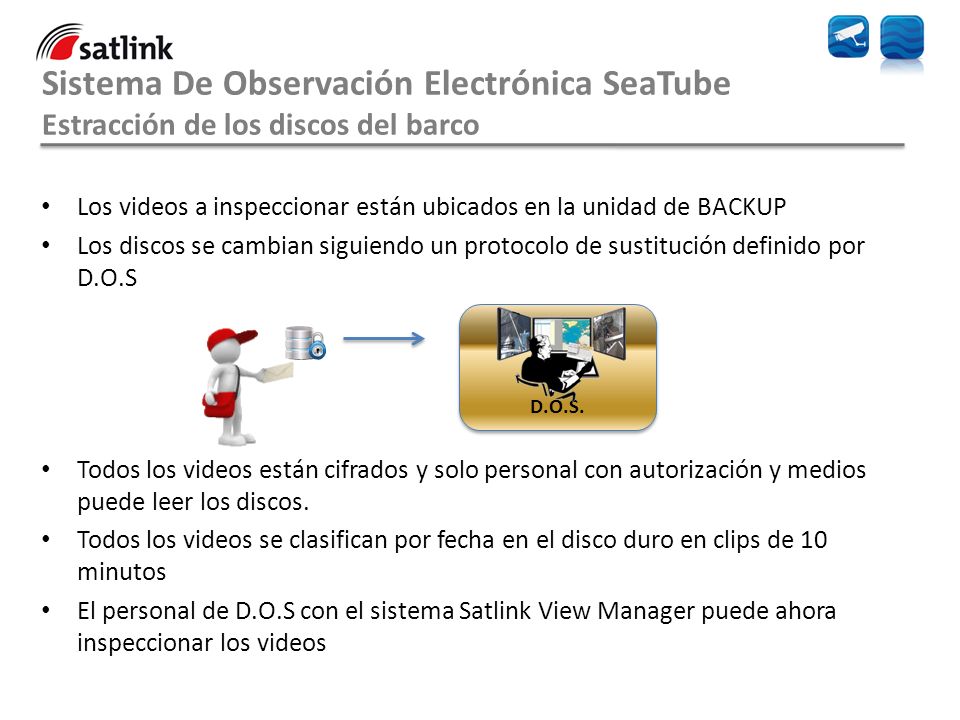

7 Sistema De Observación Electrónica SeaTube Estracción de los discos del barco Los videos a inspeccionar están ubicados en la unidad de BACKUP Los discos se cambian siguiendo un protocolo de sustitución definido por D.O.S Todos los videos están cifrados y solo personal con autorización y medios puede leer los discos. Todos los videos se clasifican por fecha en el disco duro en clips de 10 minutos El personal de D.O.S con el sistema Satlink View Manager puede ahora inspeccionar los videos D.O.S.

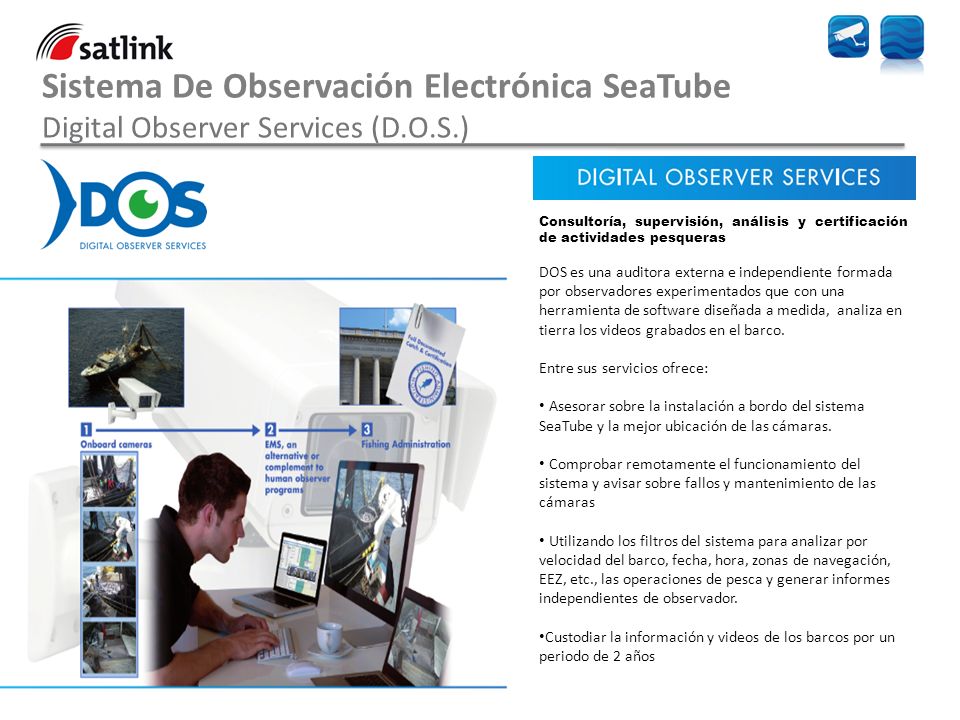

8 Sistema De Observación Electrónica SeaTube Digital Observer Services (D.O.S.) Consultoría, supervisión, análisis y certificación de actividades pesqueras DOS es una auditora externa e independiente formada por observadores experimentados que con una herramienta de software diseñada a medida, analiza en tierra los videos grabados en el barco. Entre sus servicios ofrece: Asesorar sobre la instalación a bordo del sistema SeaTube y la mejor ubicación de las cámaras. Comprobar remotamente el funcionamiento del sistema y avisar sobre fallos y mantenimiento de las cámaras Utilizando los filtros del sistema para analizar por velocidad del barco, fecha, hora, zonas de navegación, EEZ, etc., las operaciones de pesca y generar informes independientes de observador. Custodiar la información y videos de los barcos por un periodo de 2 años

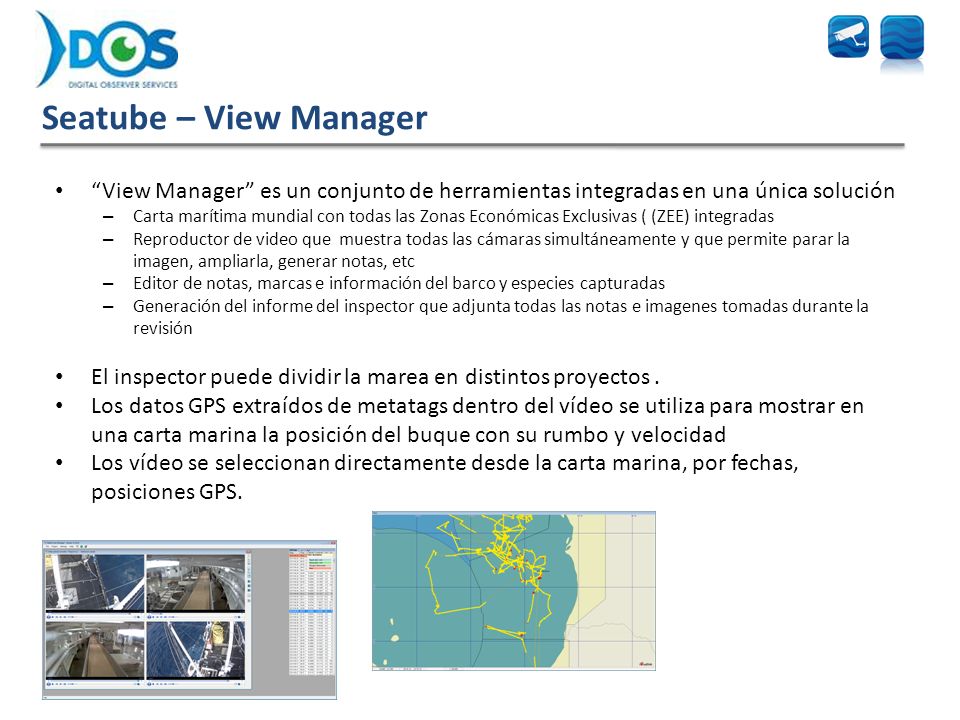

9 Seatube – View Manager “View Manager” es un conjunto de herramientas integradas en una única solución – Carta marítima mundial con todas las Zonas Económicas Exclusivas ( (ZEE) integradas – Reproductor de video que muestra todas las cámaras simultáneamente y que permite parar la imagen, ampliarla, generar notas, etc – Editor de notas, marcas e información del barco y especies capturadas – Generación del informe del inspector que adjunta todas las notas e imagenes tomadas durante la revisión El inspector puede dividir la marea en distintos proyectos. Los datos GPS extraídos de metatags dentro del vídeo se utiliza para mostrar en una carta marina la posición del buque con su rumbo y velocidad Los vídeo se seleccionan directamente desde la carta marina, por fechas, posiciones GPS.

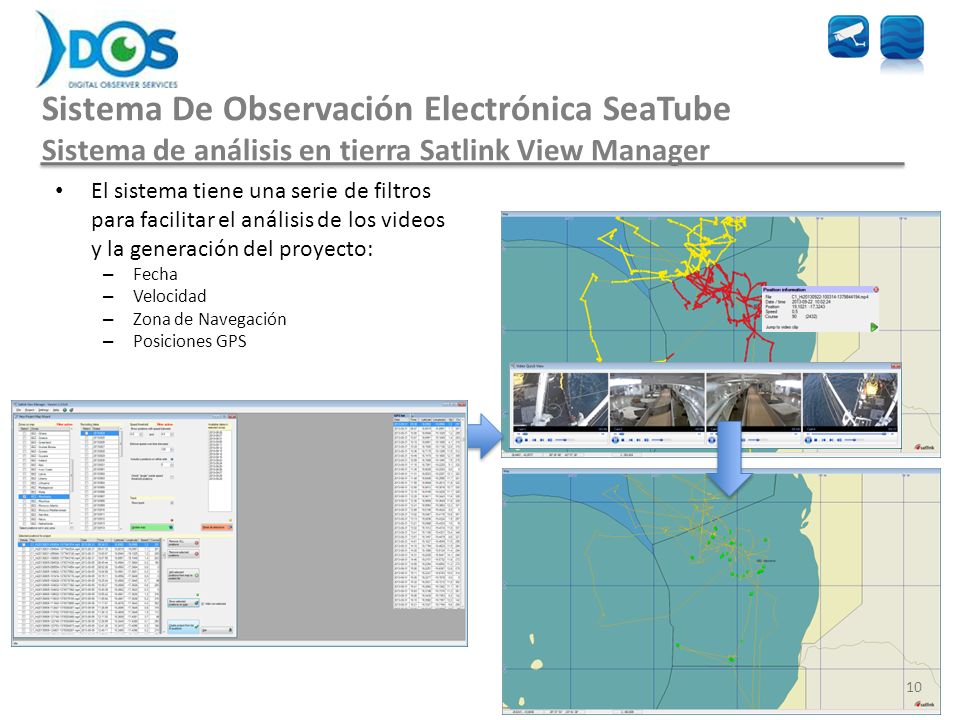

10 Sistema De Observación Electrónica SeaTube Sistema de análisis en tierra Satlink View Manager El sistema tiene una serie de filtros para facilitar el análisis de los videos y la generación del proyecto: – Fecha – Velocidad – Zona de Navegación – Posiciones GPS 10

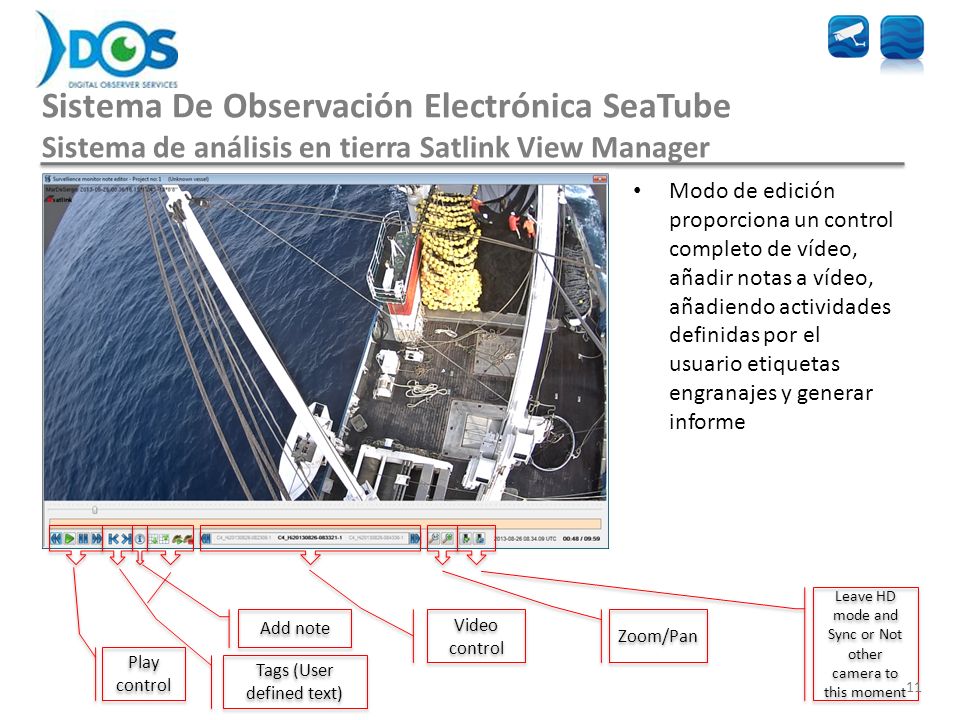

11 Sistema De Observación Electrónica SeaTube Sistema de análisis en tierra Satlink View Manager Play control Add note Tags (User defined text) Video control Zoom/Pan Leave HD mode and Sync or Not other camera to this moment Modo de edición proporciona un control completo de vídeo, añadir notas a vídeo, añadiendo actividades definidas por el usuario etiquetas engranajes y generar informe 11

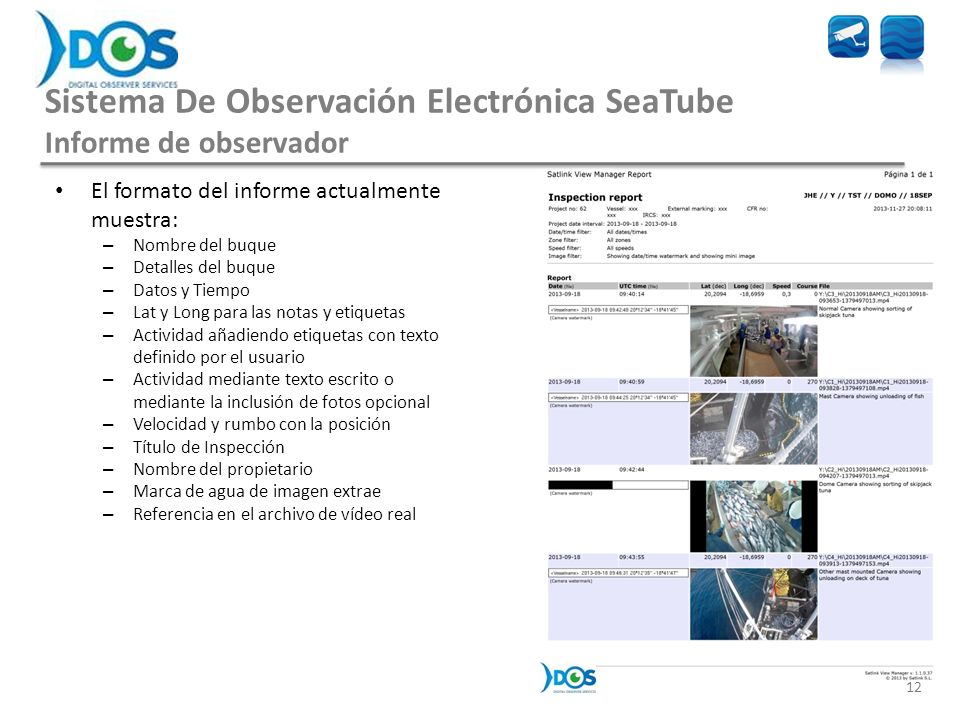

12 El formato del informe actualmente muestra: – Nombre del buque – Detalles del buque – Datos y Tiempo – Lat y Long para las notas y etiquetas – Actividad añadiendo etiquetas con texto definido por el usuario – Actividad mediante texto escrito o mediante la inclusión de fotos opcional – Velocidad y rumbo con la posición – Título de Inspección – Nombre del propietario – Marca de agua de imagen extrae – Referencia en el archivo de vídeo real 12 Sistema De Observación Electrónica SeaTube Informe de observador
