1 Diciembre 2000CITMATEL Trasmisión De Video En La Red. Trasmisión De Video En La Red. Un Acercamiento a La Televisión Digital

2 Diciembre 2000CITMATEL2 Temas  Introducción  Breve histoia de la televion analogica.  Fundamentos de la televisión digital.  Captura del video.  Recepción del flujo en el servidor.  Trasmisión de la señal por la red.

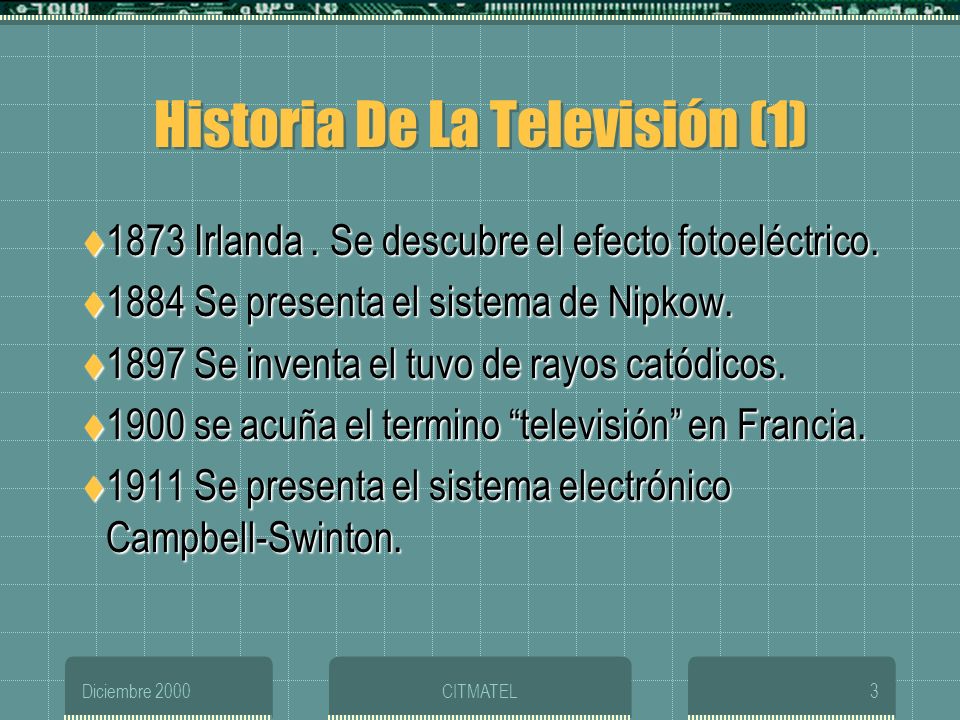

3 Diciembre 2000CITMATEL3 Historia De La Televisión (1)  1873 Irlanda. Se descubre el efecto fotoeléctrico.  1884 Se presenta el sistema de Nipkow.  1897 Se inventa el tuvo de rayos catódicos.  1900 se acuña el termino “televisión” en Francia.  1911 Se presenta el sistema electrónico Campbell-Swinton.

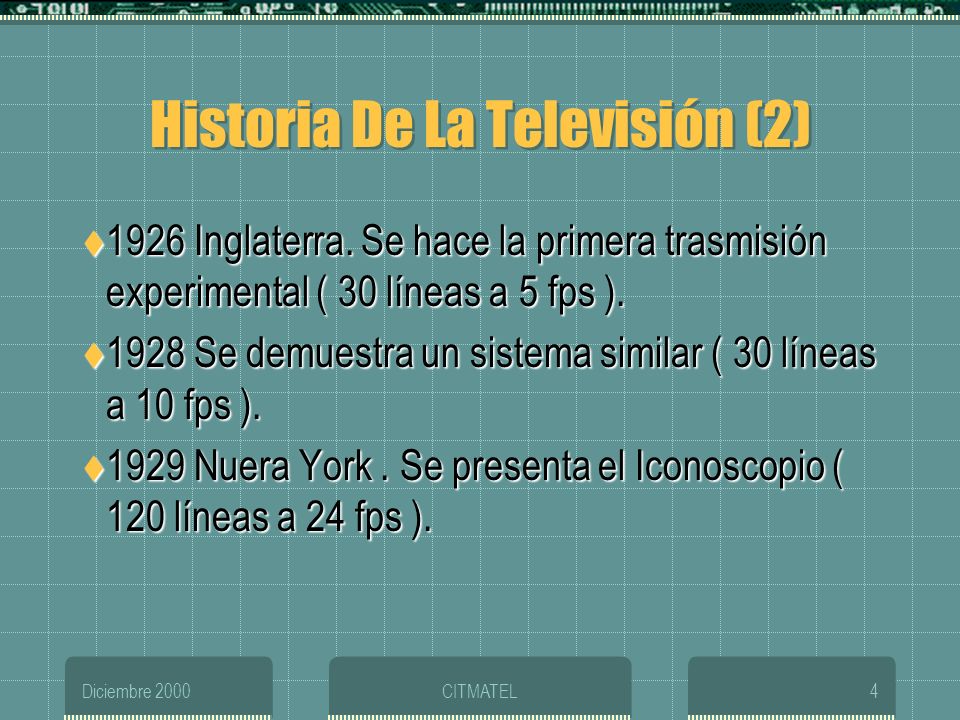

4 Diciembre 2000CITMATEL4 Historia De La Televisión (2)  1926 Inglaterra. Se hace la primera trasmisión experimental ( 30 líneas a 5 fps ).  1928 Se demuestra un sistema similar ( 30 líneas a 10 fps ).  1929 Nuera York. Se presenta el Iconoscopio ( 120 líneas a 24 fps ).

5 Diciembre 2000CITMATEL5 Historia De La Televisión ( 3 )  1934 La RCA presenta un sistema de 343 líneas con entrelazado.  1934 Inglaterra. EMI presenta el emitron un tuvo de captación de imágenes de 405 líneas.  1935 Alemania. Se inician las transmisiones en Berlín. En el 1936 se usan sistemas electrónicos. 180 líneas a 25 fps.

6 Diciembre 2000CITMATEL6 Historia De La Televisión ( 4 )  1938 Francia.Se propone la idea de la compatibilidad Color / blanco y negro.  1939 Nueva York. Se inician las trasmisiones 340 líneas, 30 fps entrelazado.  1941 Se adopta en Estados Unidos el estándar de 525 líneas a 30 fps, entrelazado.( NTSC ).

7 Diciembre 2000CITMATEL7 Historia De La Televisión ( 5 )  1952 Se adopta en Europa el estándar de 625 líneas y 25 fps. ( PAL ).  1953 NTSC incorpora el color.  1961 Aparéese el SECAM para TV a color.  1963 Aparéese el PAL para TV a color.  1984 En Japón. NHK propone el sistema MUSE 1125 líneas a 60 fps, entrelazado.

8 Diciembre 2000CITMATEL8 Historia De La Televisión ( 6 )  1993 En Europa nace la DVB.  1994 DirecTV inicia las operaciones.  1996 FCC adopta el estándar ATSC. Se inician las trasmisiones de HDTV.  1997 Se completan la norma DVB-t.  1998 Aparecen las primeras estaciones comerciales de HDTV.

9 Diciembre 2000CITMATEL9 Sistemas De Televisión Analógica  NTSC.  525 líneas entrelazado, 30 cuadros pos segundo.  3:4 relación de aspecto.  PAL.  625 líneas entrelazadas, 25 cuadros por segundo.  3:4 relación de aspecto.

10 Diciembre 2000CITMATEL10 Formas De Barrido.

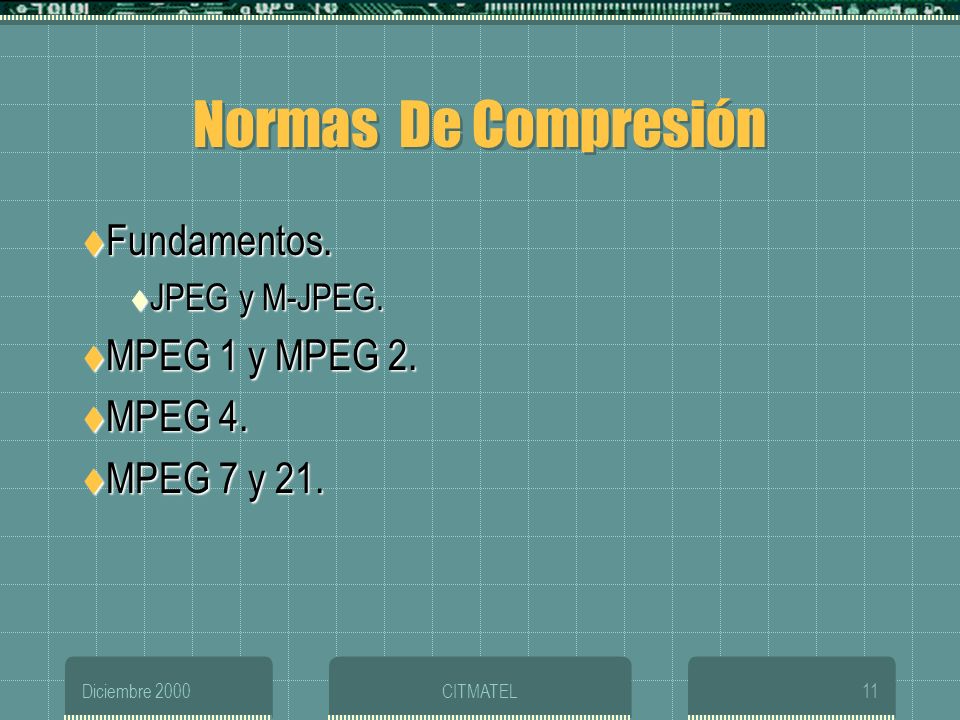

11 Diciembre 2000CITMATEL11 Normas De Compresión  Fundamentos.  JPEG y M-JPEG.  MPEG 1 y MPEG 2.  MPEG 4.  MPEG 7 y 21.

12 Diciembre 2000CITMATEL12 Muestreo En Formato 4:4:4      

13 Diciembre 2000CITMATEL13 Muestreo En Formato 4:2:2      

14 Diciembre 2000CITMATEL14 Muestreo En Formato 4:2:0      

15 Diciembre 2000CITMATEL15 Ejemplos JPEG.

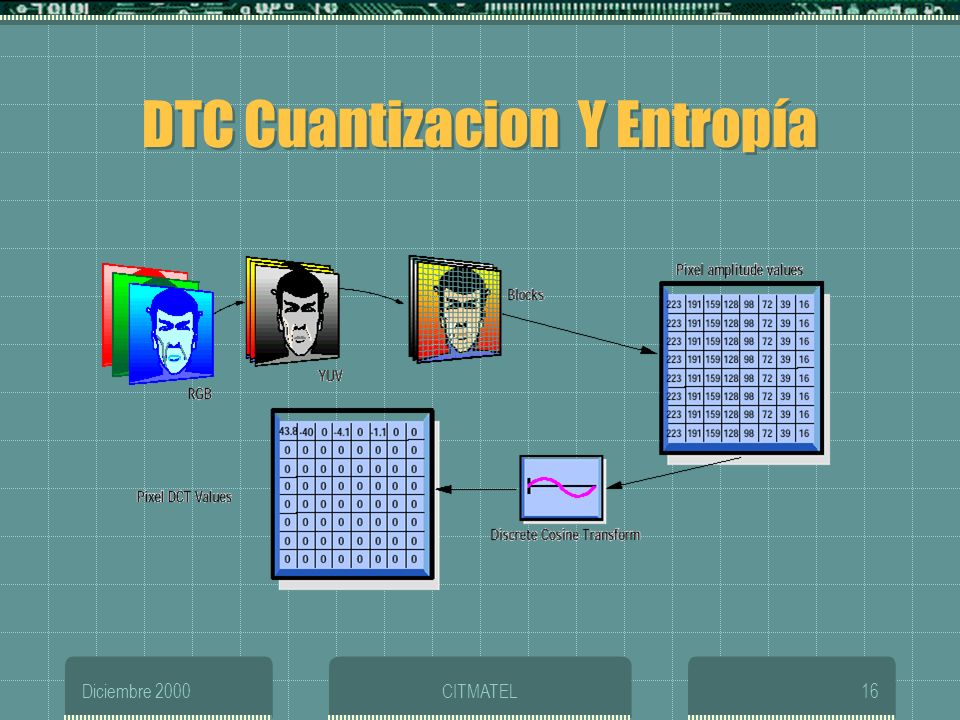

16 Diciembre 2000CITMATEL16 DTC Cuantizacion Y Entropía

17 Diciembre 2000CITMATEL17 Ejemplo De Compresión JPEG

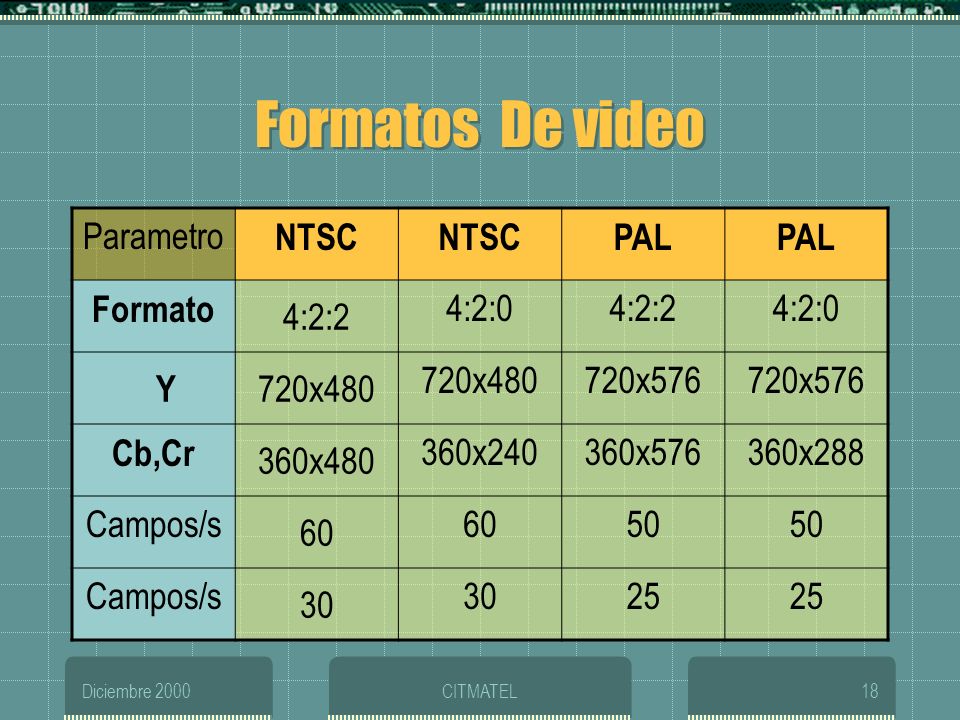

18 Diciembre 2000CITMATEL18 Formatos De video Parametro NTSC PAL Formato 4:2:2 4:2:04:2:24:2:0 Y 720x480 720x576 Cb,Cr 360x480 360x240360x576360x288 Campos/s 60 50 Campos/s 30 25

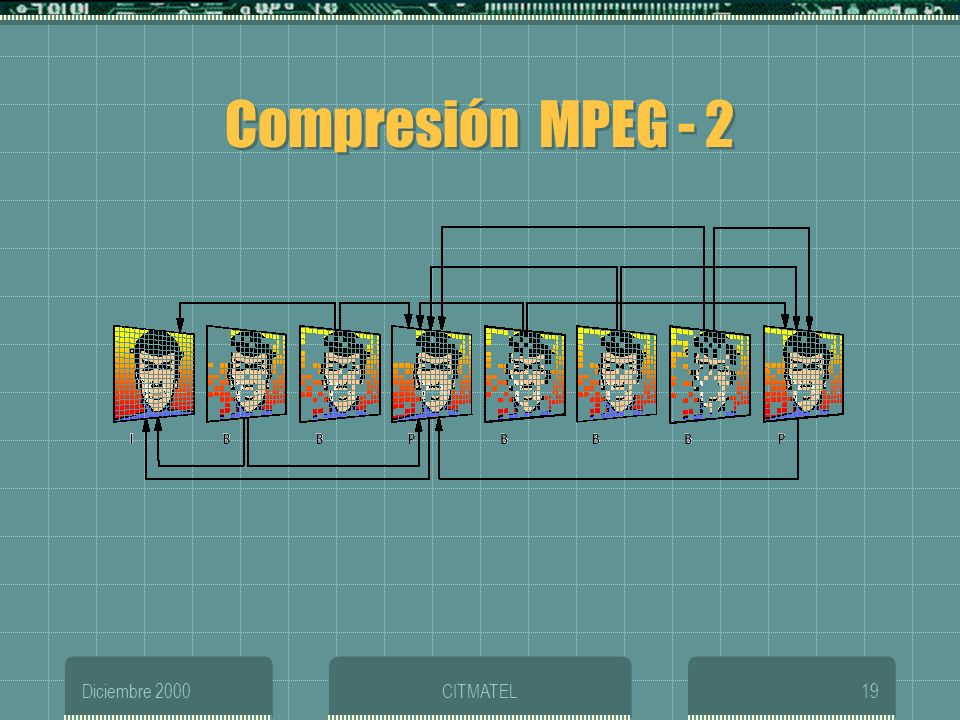

19 Diciembre 2000CITMATEL19 Compresión MPEG - 2

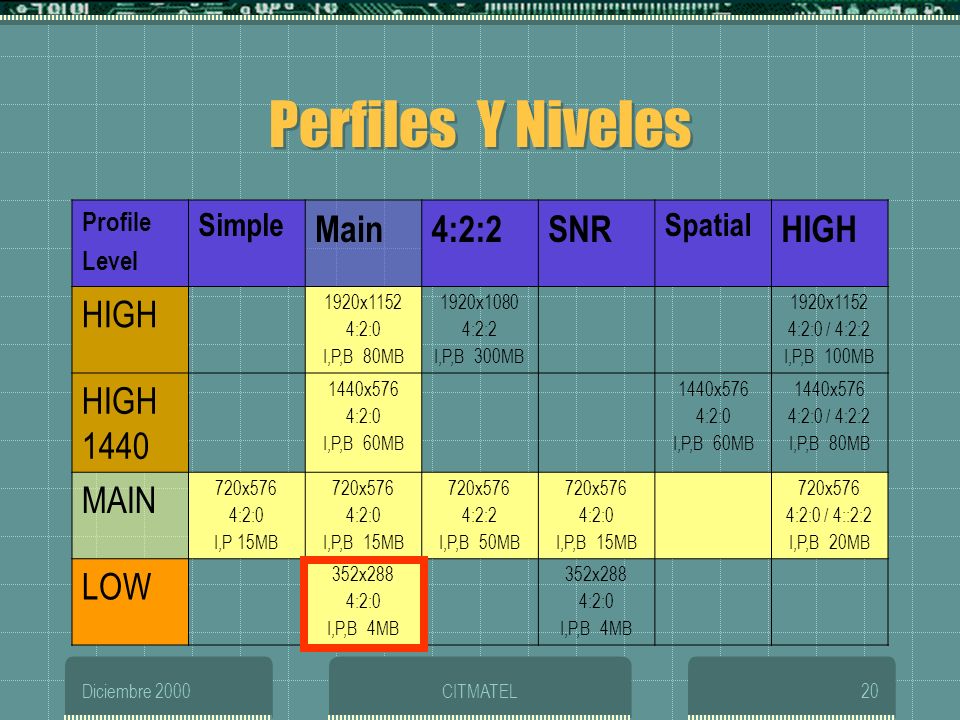

20 Diciembre 2000CITMATEL20 Perfiles Y Niveles Profile Level Simple Main4:2:2SNR Spatial HIGH 1920x1152 4:2:0 I,P,B 80MB 1920x1080 4:2:2 I,P,B 300MB 1920x1152 4:2:0 / 4:2:2 I,P,B 100MB HIGH 1440 1440x576 4:2:0 I,P,B 60MB 1440x576 4:2:0 I,P,B 60MB 1440x576 4:2:0 / 4:2:2 I,P,B 80MB MAIN 720x576 4:2:0 I,P 15MB 720x576 4:2:0 I,P,B 15MB 720x576 4:2:2 I,P,B 50MB 720x576 4:2:0 I,P,B 15MB 720x576 4:2:0 / 4::2:2 I,P,B 20MB LOW 352x288 4:2:0 I,P,B 4MB 352x288 4:2:0 I,P,B 4MB

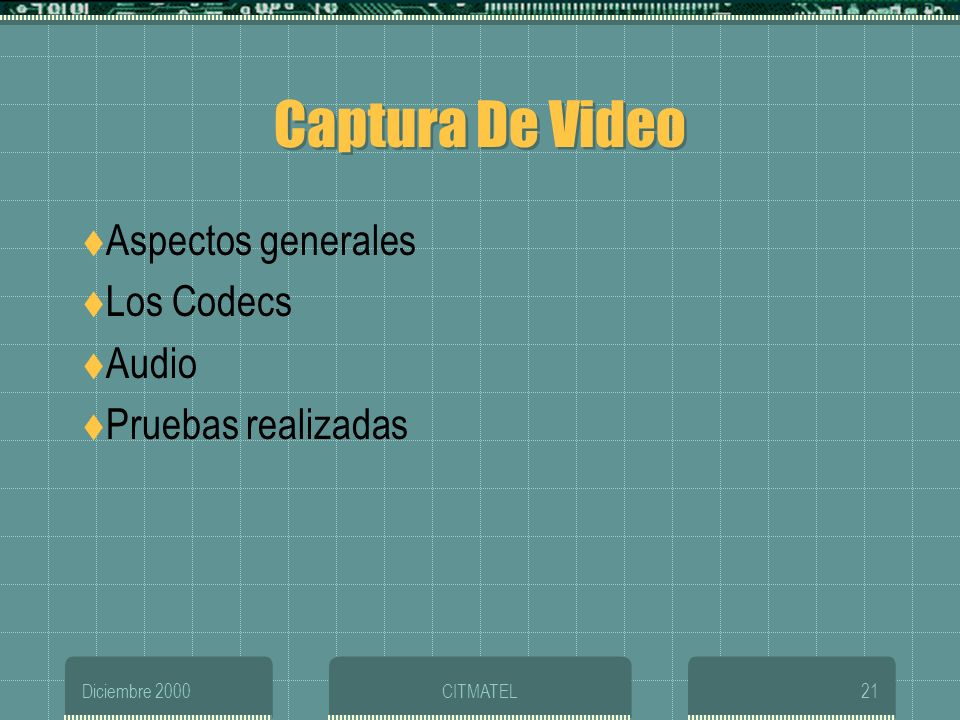

21 Diciembre 2000CITMATEL21 Captura De Video  Aspectos generales  Los Codecs  Audio  Pruebas realizadas

22 Diciembre 2000CITMATEL22 Aspectos Generales  Hardware  Configuración

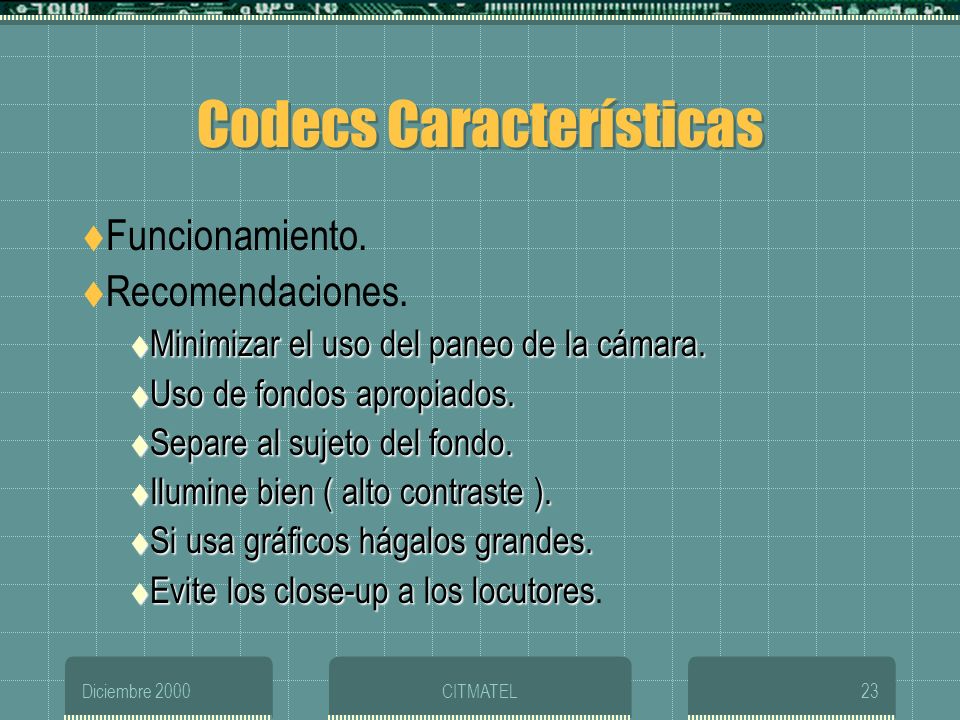

23 Diciembre 2000CITMATEL23 Codecs Características  Funcionamiento.  Recomendaciones.  Minimizar el uso del paneo de la cámara.  Uso de fondos apropiados.  Separe al sujeto del fondo.  Ilumine bien ( alto contraste ).  Si usa gráficos hágalos grandes.  Evite los close-up a los locutores  Evite los close-up a los locutores.

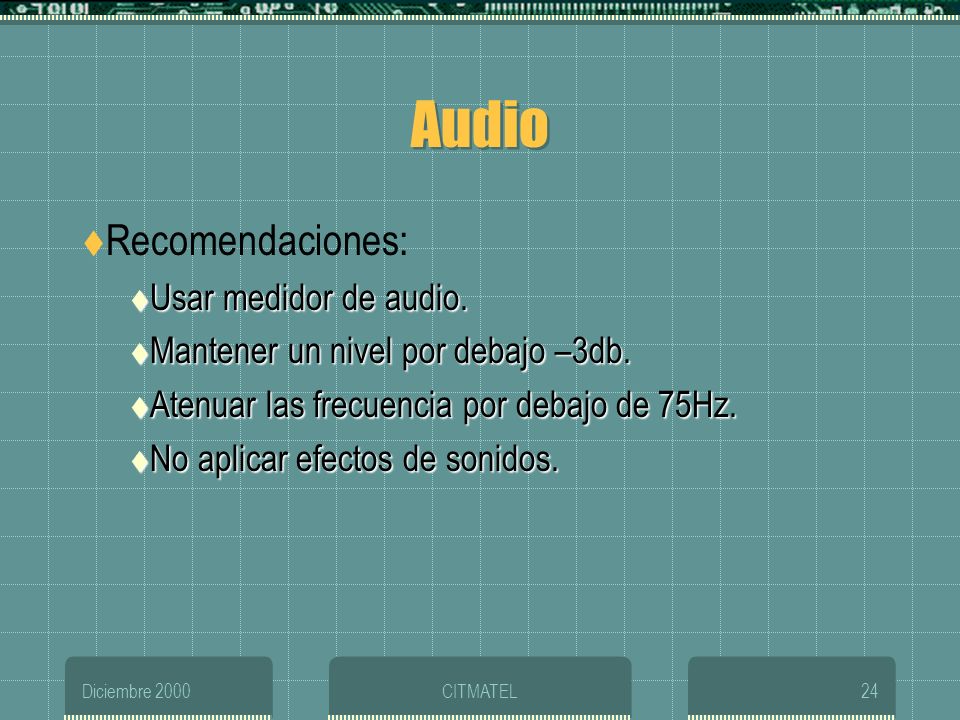

24 Diciembre 2000CITMATEL24 Audio  Recomendaciones:  Usar medidor de audio.  Mantener un nivel por debajo –3db.  Atenuar las frecuencia por debajo de 75Hz.  No aplicar efectos de sonidos.

25 Diciembre 2000CITMATEL25 Pruebas Realizadas  Compresor MPEG 4  Velocidad 100kb 320x240  30 fps  15 fps

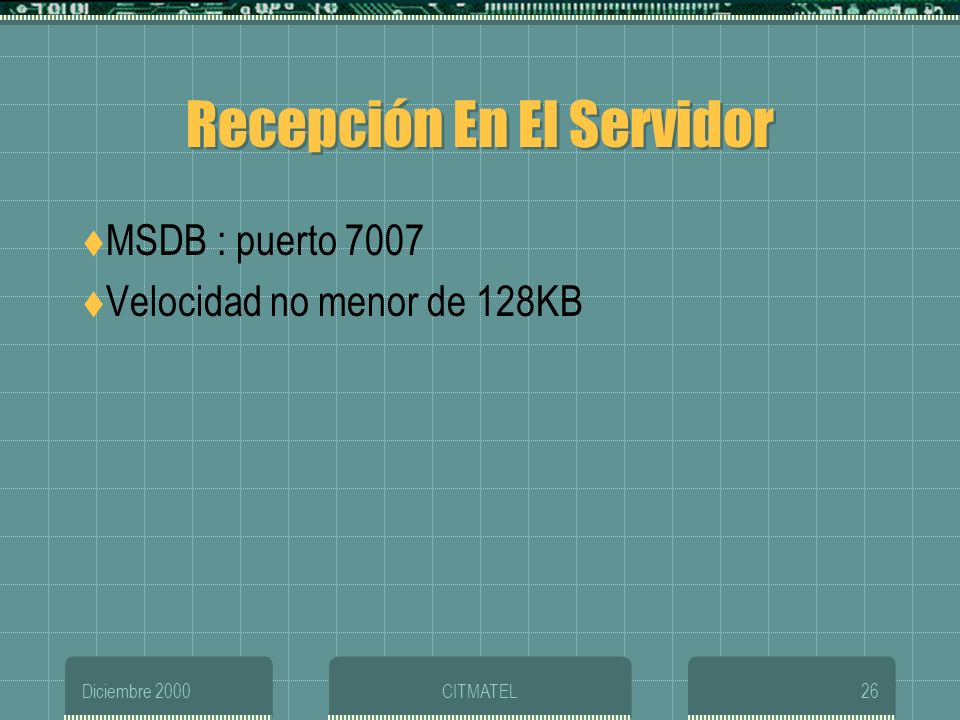

26 Diciembre 2000CITMATEL26 Recepción En El Servidor  MSDB : puerto 7007  Velocidad no menor de 128KB

27 Diciembre 2000CITMATEL27 Trasmisión Por La Red  MS Multimedia players.  Unicast.  Multicast.  QoS ( Quality of service ).

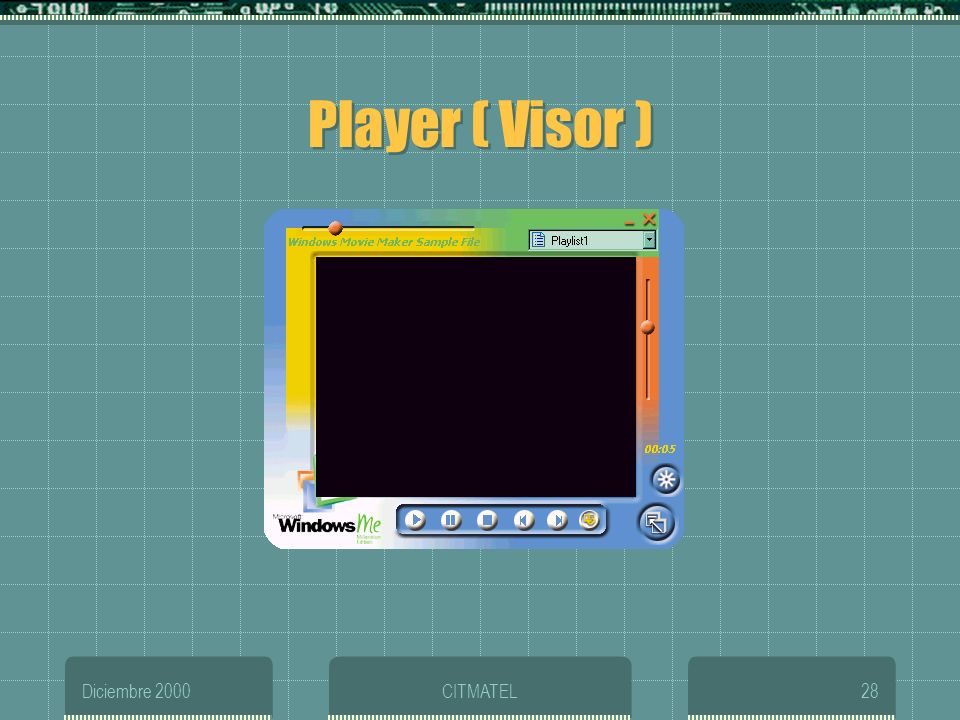

28 Diciembre 2000CITMATEL28 Player ( Visor )

29 Diciembre 2000CITMATEL29 Unicast  Esquema de direccionamiento dentro del las clases ( normales ).  El trafico se incrementa a medida que aumenta la audiencia.

30 Diciembre 2000CITMATEL30 Multicast  Esquema de direccionamiento de uno a muchos.  El trafico se mantiene constante a medida que aumenta la audiencia.

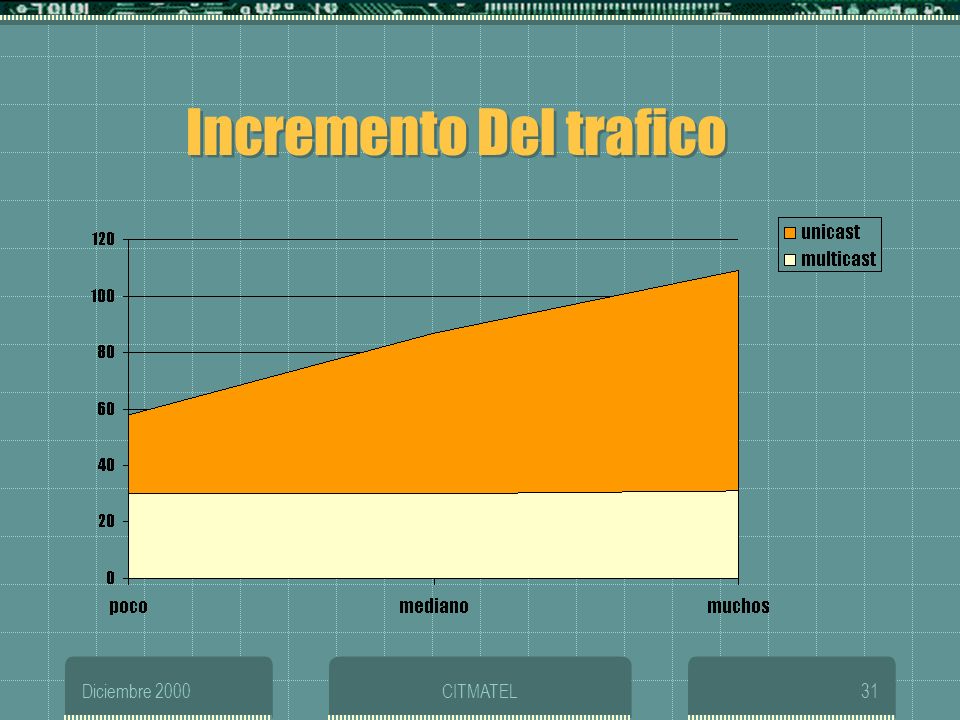

31 Diciembre 2000CITMATEL31 Incremento Del trafico

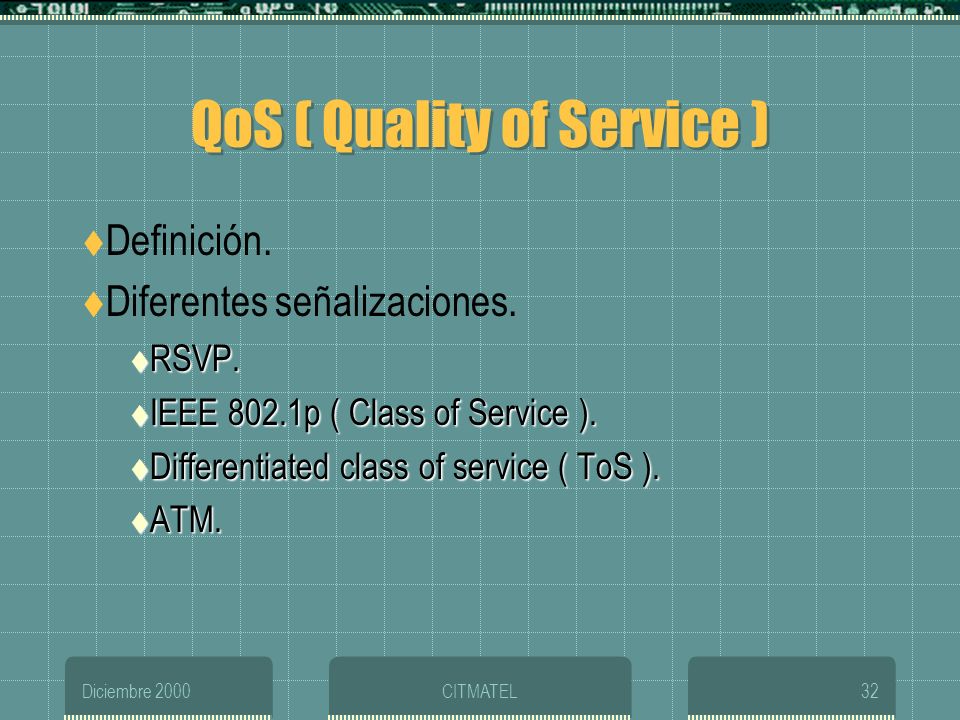

32 Diciembre 2000CITMATEL32 QoS ( Quality of Service )  Definición.  Diferentes señalizaciones.  RSVP.  IEEE 802.1p ( Class of Service ).  Differentiated class of service ( ToS ).  ATM.

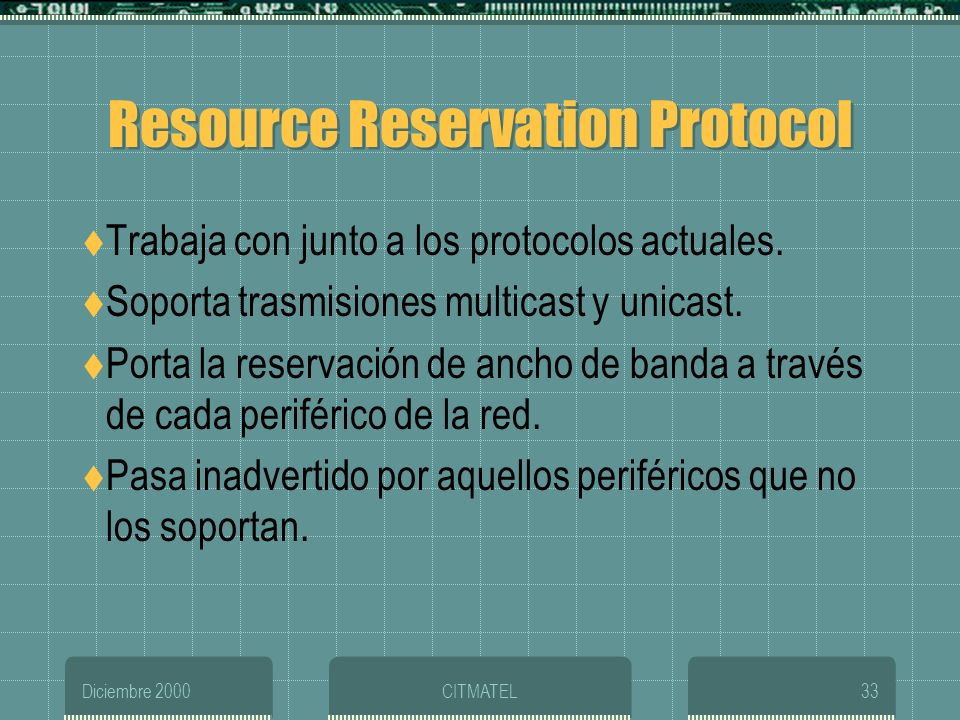

33 Diciembre 2000CITMATEL33 Resource Reservation Protocol  Trabaja con junto a los protocolos actuales.  Soporta trasmisiones multicast y unicast.  Porta la reservación de ancho de banda a través de cada periférico de la red.  Pasa inadvertido por aquellos periféricos que no los soportan.

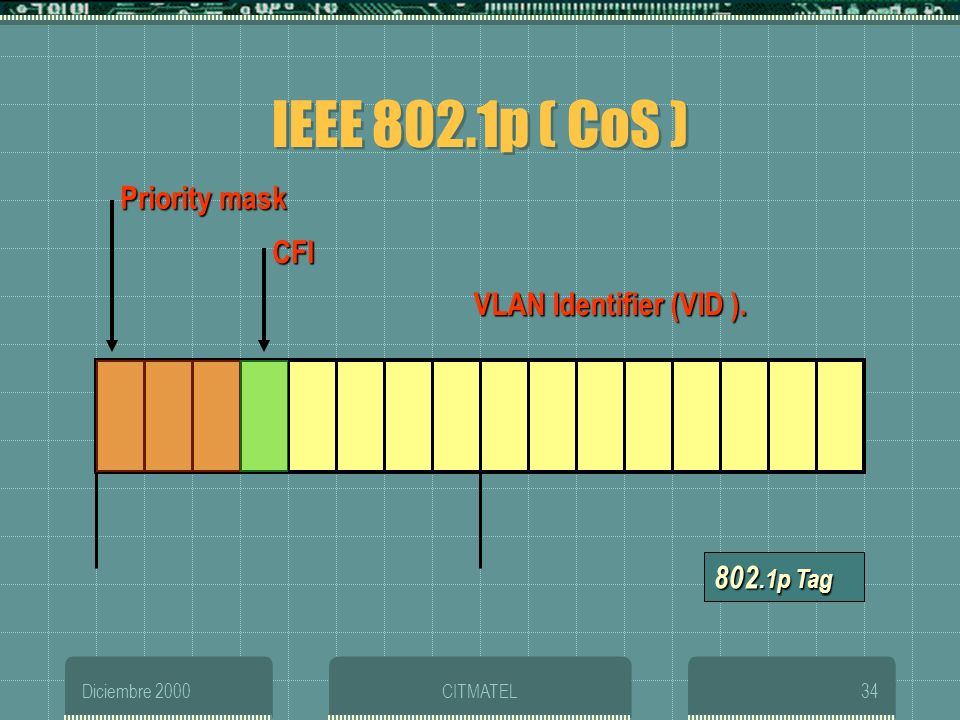

34 Diciembre 2000CITMATEL34 IEEE 802.1p ( CoS ) Priority mask CFI VLAN Identifier (VID ). 802.1p Tag
