1 COMUtv ABC Técnica Introducción redes HFC Barichara Santander 2012

2 Tipos de Televisión en Colombia

3 TELEVISIÓN RADIODIFUNDIDA Operadores Nacionales
OPERACIÓN PRIVADA OPERACIÓN PÚBLICA

4 TELEVISIÓN RADIODIFUNDIDA Operadores Regionales
Televisión Regional

5 TELEVISIÓN RADIODIFUNDIDA Operadores Locales
Sin ánimo de Lucro Con ánimo de Lucro 46 1

6 TELEVISIÓN CERRADA Operadores Satelital
2

7 TELEVISIÓN CERRADA Television por suscripción
52

8 TELEVISIÓN CERRADA Televisión Comunitaria
720

9 Transporte de Señal Radiodifundida
USUARIOS RTVC

10 Plataforma HBO, Cinecanal, etc

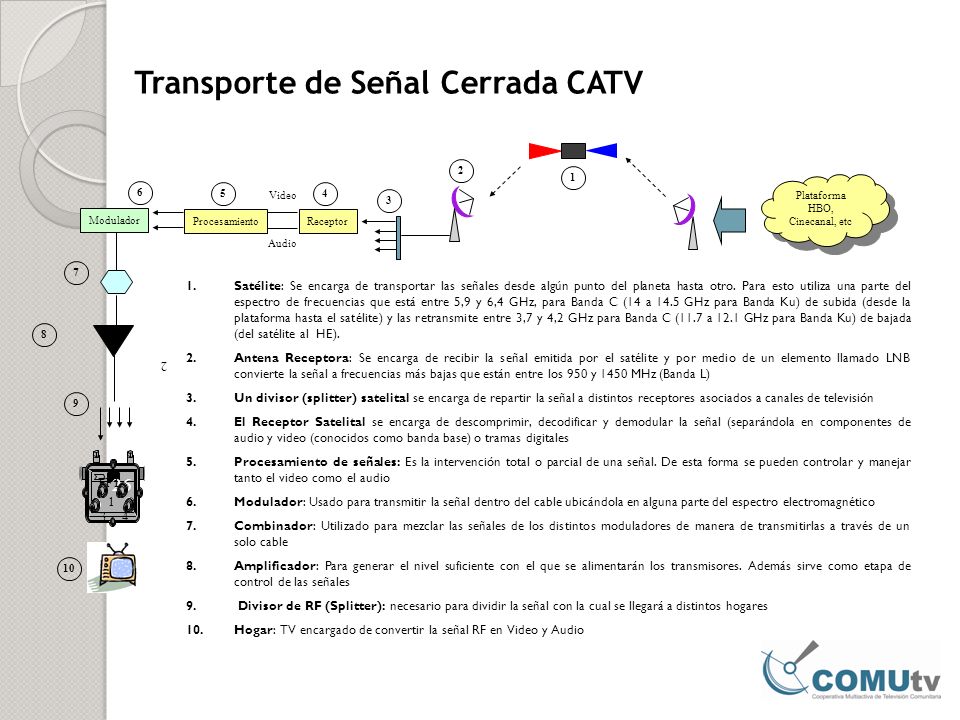

Transporte de Señal Cerrada CATV Satélite: Se encarga de transportar las señales desde algún punto del planeta hasta otro. Para esto utiliza una parte del espectro de frecuencias que está entre 5,9 y 6,4 GHz, para Banda C (14 a 14.5 GHz para Banda Ku) de subida (desde la plataforma hasta el satélite) y las retransmite entre 3,7 y 4,2 GHz para Banda C (11.7 a 12.1 GHz para Banda Ku) de bajada (del satélite al HE). Antena Receptora: Se encarga de recibir la señal emitida por el satélite y por medio de un elemento llamado LNB convierte la señal a frecuencias más bajas que están entre los 950 y 1450 MHz (Banda L) Un divisor (splitter) satelital se encarga de repartir la señal a distintos receptores asociados a canales de televisión El Receptor Satelital se encarga de descomprimir, decodificar y demodular la señal (separándola en componentes de audio y video (conocidos como banda base) o tramas digitales Procesamiento de señales: Es la intervención total o parcial de una señal. De esta forma se pueden controlar y manejar tanto el video como el audio Modulador: Usado para transmitir la señal dentro del cable ubicándola en alguna parte del espectro electromagnético Combinador: Utilizado para mezclar las señales de los distintos moduladores de manera de transmitirlas a través de un solo cable Amplificador: Para generar el nivel suficiente con el que se alimentarán los transmisores. Además sirve como etapa de control de las señales Divisor de RF (Splitter): necesario para dividir la señal con la cual se llegará a distintos hogares Hogar: TV encargado de convertir la señal RF en Video y Audio Receptor 3 4 Audio Video Plataforma HBO, Cinecanal, etc 2 1 Procesamiento 5 Modulador 6 7 8 9 10 26 FFT 1 2 3 4

11 Sistema De Televisión Cerrada

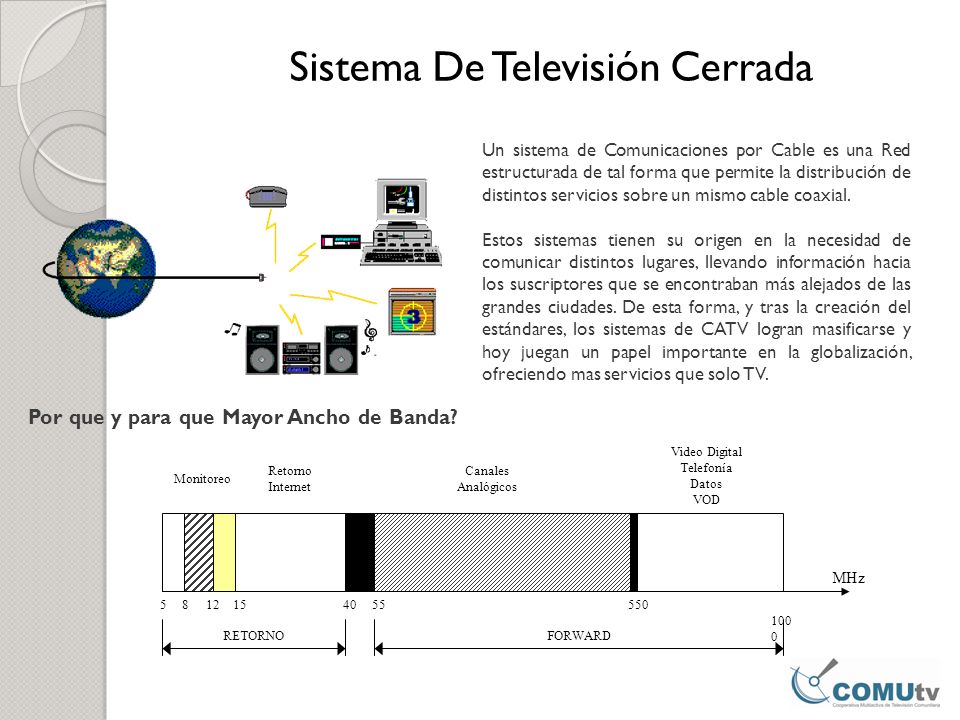

Un sistema de Comunicaciones por Cable es una Red estructurada de tal forma que permite la distribución de distintos servicios sobre un mismo cable coaxial. Estos sistemas tienen su origen en la necesidad de comunicar distintos lugares, llevando información hacia los suscriptores que se encontraban más alejados de las grandes ciudades. De esta forma, y tras la creación del estándares, los sistemas de CATV logran masificarse y hoy juegan un papel importante en la globalización, ofreciendo mas servicios que solo TV. Por que y para que Mayor Ancho de Banda? 5 8 12 15 40 55 550 1000 RETORNO MHz FORWARD Monitoreo Retorno Internet Canales Analógicos Video Digital Telefonía Datos VOD

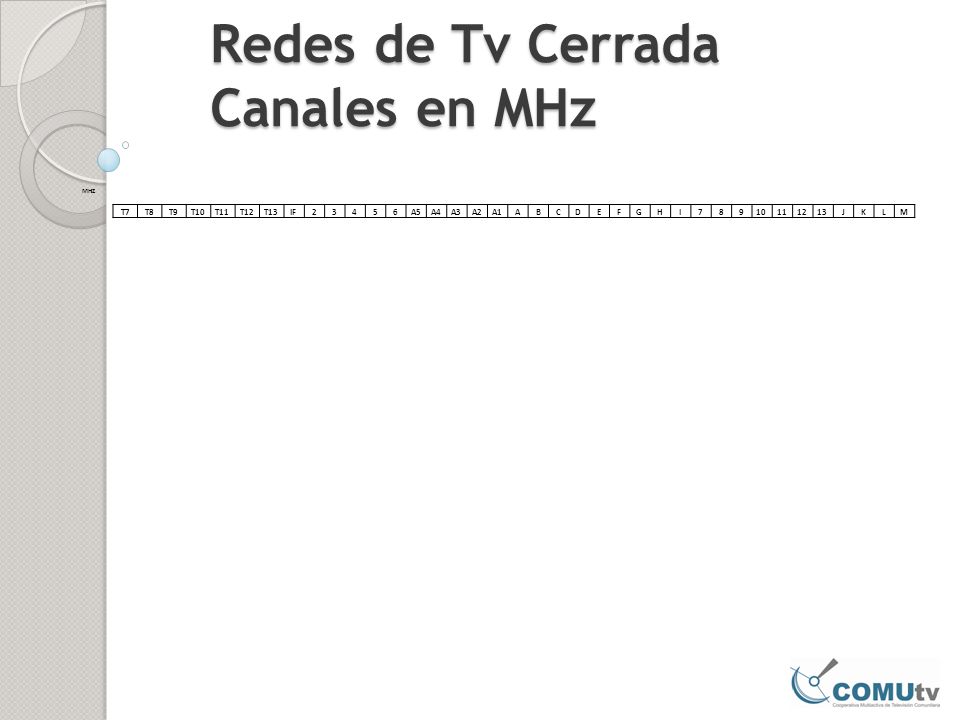

12 Redes de Tv Cerrada Canales en MHz

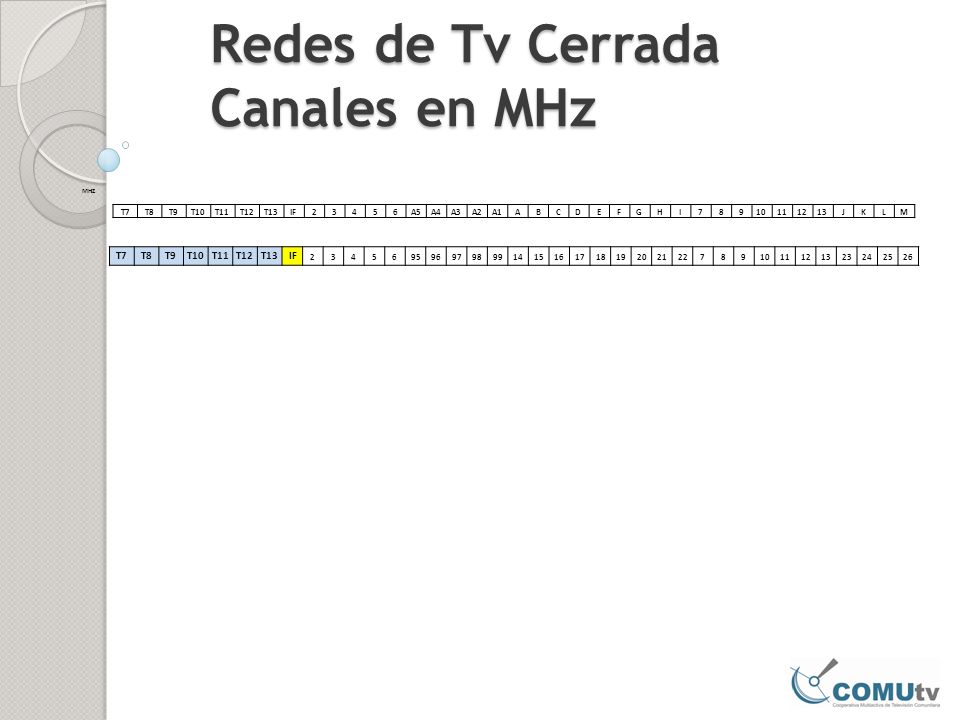

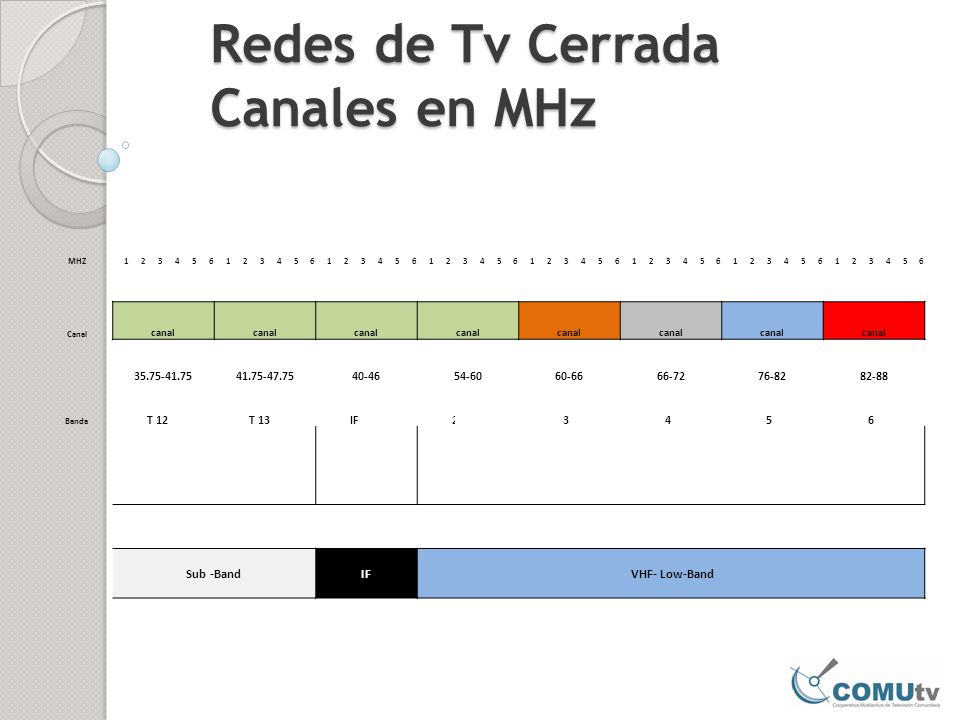

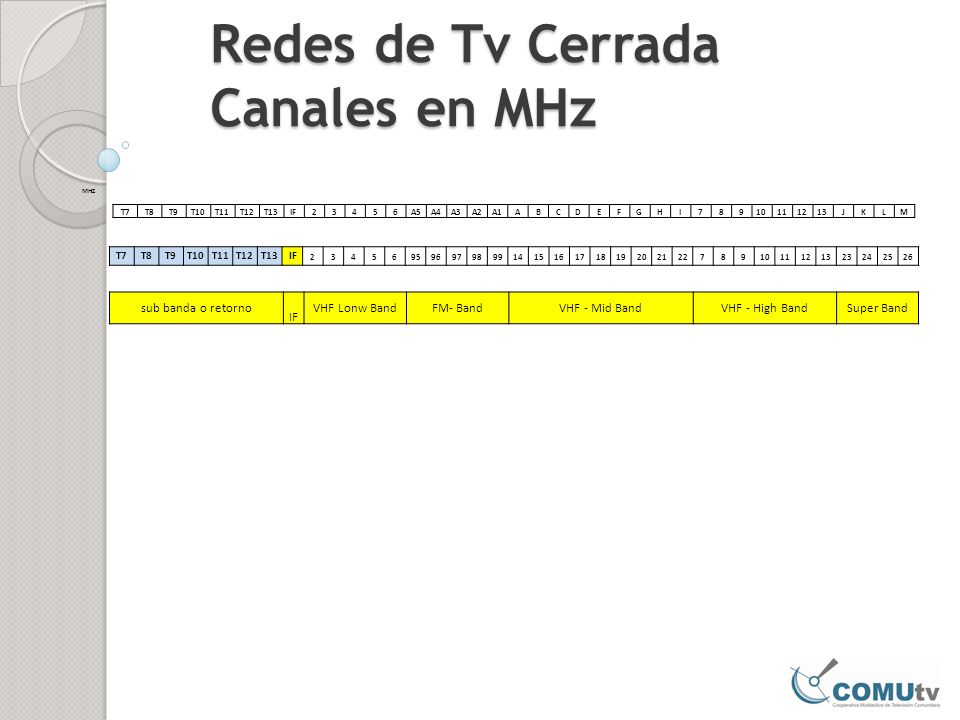

1 2 3 4 5 6 Canal canal 40-46 54-60 60-66 66-72 76-82 82-88 Banda T 12 T 13 IF Sub -Band VHF- Low-Band

13 Redes de Tv Cerrada Canales en MHz
IF 2 3 4 5 6 A5 A4 A3 A2 A1 A B C D E F G H I 7 8 9 10 11 12 13 J K L M Redes de Tv Cerrada Canales en MHz

14 Redes de Tv Cerrada Canales en MHz
IF 2 3 4 5 6 A5 A4 A3 A2 A1 A B C D E F G H I 7 8 9 10 11 12 13 J K L M Redes de Tv Cerrada Canales en MHz T7 T8 T9 T10 T11 T12 T13 IF 2 3 4 5 6 95 96 97 98 99 14 15 16 17 18 19 20 21 22 7 8 9 10 11 12 13 23 24 25 26

15 Redes de Tv Cerrada Canales en MHz
IF 2 3 4 5 6 A5 A4 A3 A2 A1 A B C D E F G H I 7 8 9 10 11 12 13 J K L M Redes de Tv Cerrada Canales en MHz T7 T8 T9 T10 T11 T12 T13 IF 2 3 4 5 6 95 96 97 98 99 14 15 16 17 18 19 20 21 22 7 8 9 10 11 12 13 23 24 25 26 sub banda o retorno IF VHF Lonw Band FM- Band VHF - Mid Band VHF - High Band Super Band

16 Redes de Tv Cerrada Canales en MHz
IF 2 3 4 5 6 A5 A4 A3 A2 A1 A B C D E F G H I 7 8 9 10 11 12 13 J K L M Redes de Tv Cerrada Canales en MHz T7 T8 T9 T10 T11 T12 T13 IF 2 3 4 5 6 95 96 97 98 99 14 15 16 17 18 19 20 21 22 7 8 9 10 11 12 13 23 24 25 26 sub banda o retorno IF VHF Lonw Band FM- Band VHF - Mid Band VHF - High Band Super Band 54-88 90-120

17 Redes de Tv Cerrada Canales en MHz
IF 2 3 4 5 6 A5 A4 A3 A2 A1 A B C D E F G H I 7 8 9 10 11 12 13 J K L M Redes de Tv Cerrada Canales en MHz T7 T8 T9 T10 T11 T12 T13 IF 2 3 4 5 6 95 96 97 98 99 14 15 16 17 18 19 20 21 22 7 8 9 10 11 12 13 23 24 25 26 sub banda o retorno IF VHF Lonw Band FM- Band VHF - Mid Band VHF - High Band Super Band 54-88 90-120 N O P Q R S T U V W AA BB CC DD EE FF GG HH II JJ KK LL MM NN OO PP QQ RR SS TT UU 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 Super Band Hyper Band (23 AL 36) ( 37 AL 62) VV WW XX YY ZZ AAA BBB CCC DDD EEE FFF GGG HHH III JJJ KKK LLL MMM NNN OOO PPP QQQ RRR SSS TTT UUU VVV WWW XXX YYY ZZZ 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 Cable Ultra Band ( 63 AL 135)

18 Redes de Tv Cerrada Ancho de Banda en MHz
Redes de Tv Cerrada Ancho de Banda en MHz MHz (62) 550 MHz (77) 750 MHz (116)

19 Redes de Tv Cerrada Ancho de Banda en MHz.

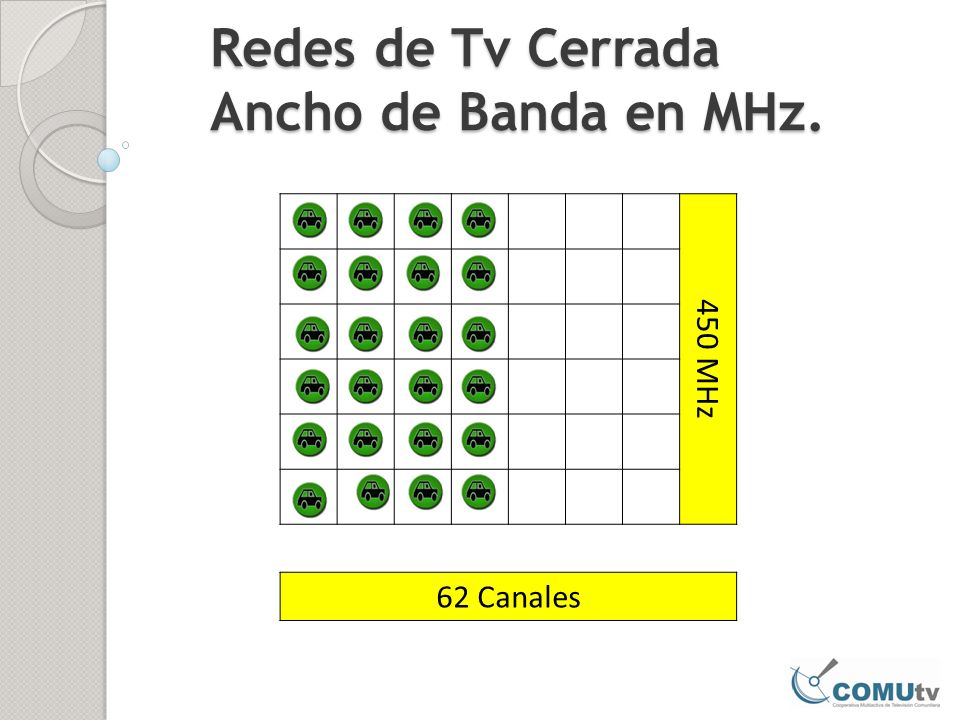

450 MHz 62 Canales

20 Redes de Tv Cerrada Ancho de Banda en MHz.

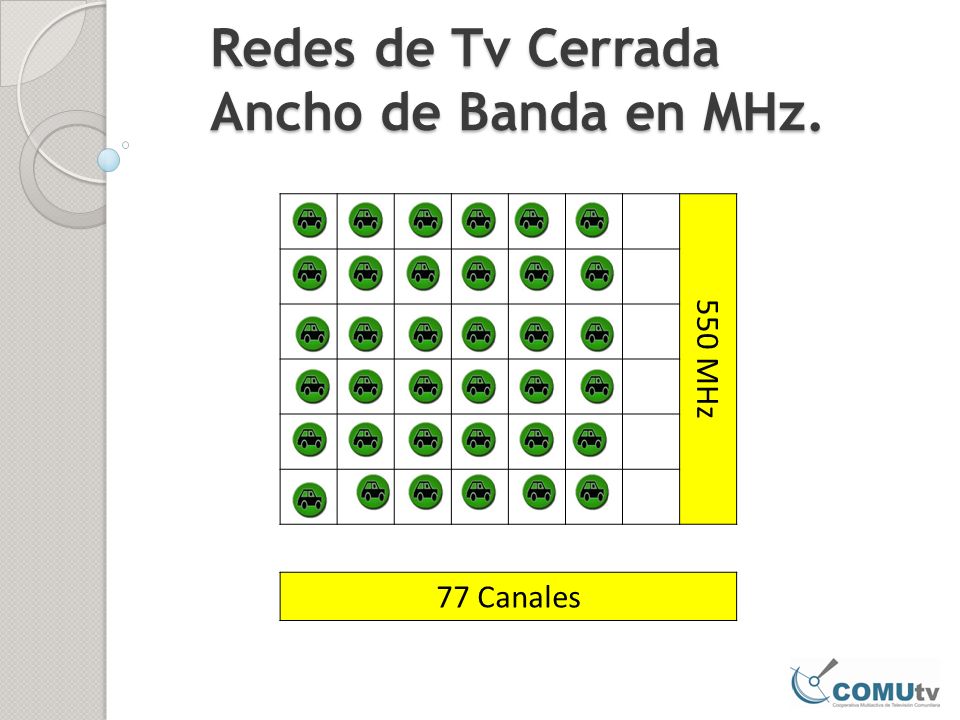

550 MHz 77 Canales

21 Que Me da El Ancho de Banda ?

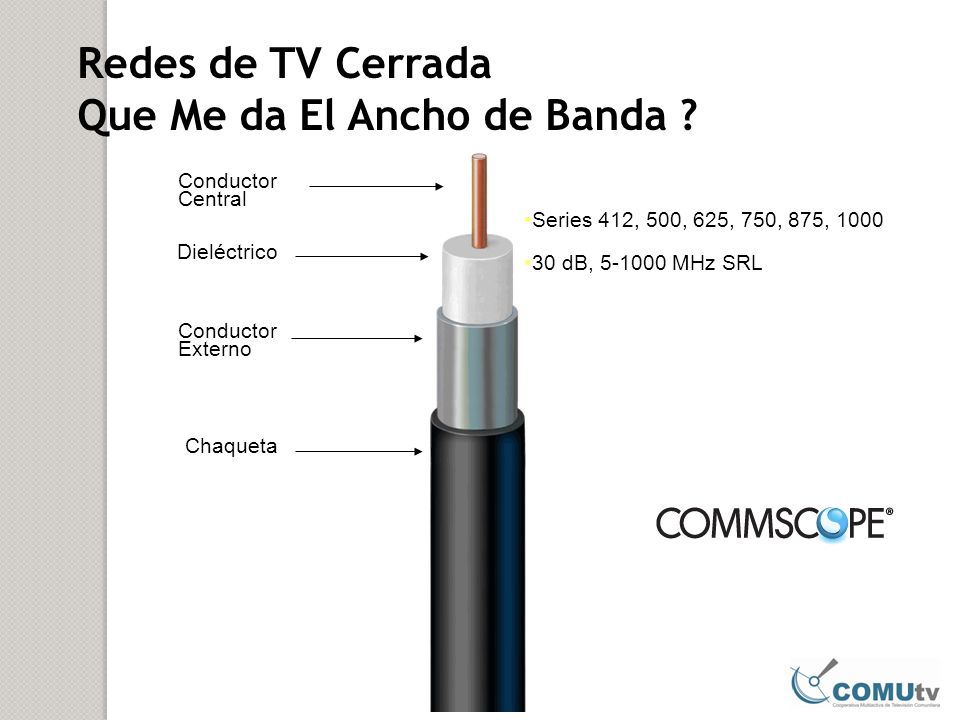

Redes de TV Cerrada Que Me da El Ancho de Banda ? Conductor Central Series 412, 500, 625, 750, 875, 1000 30 dB, MHz SRL Dieléctrico Conductor Externo Chaqueta

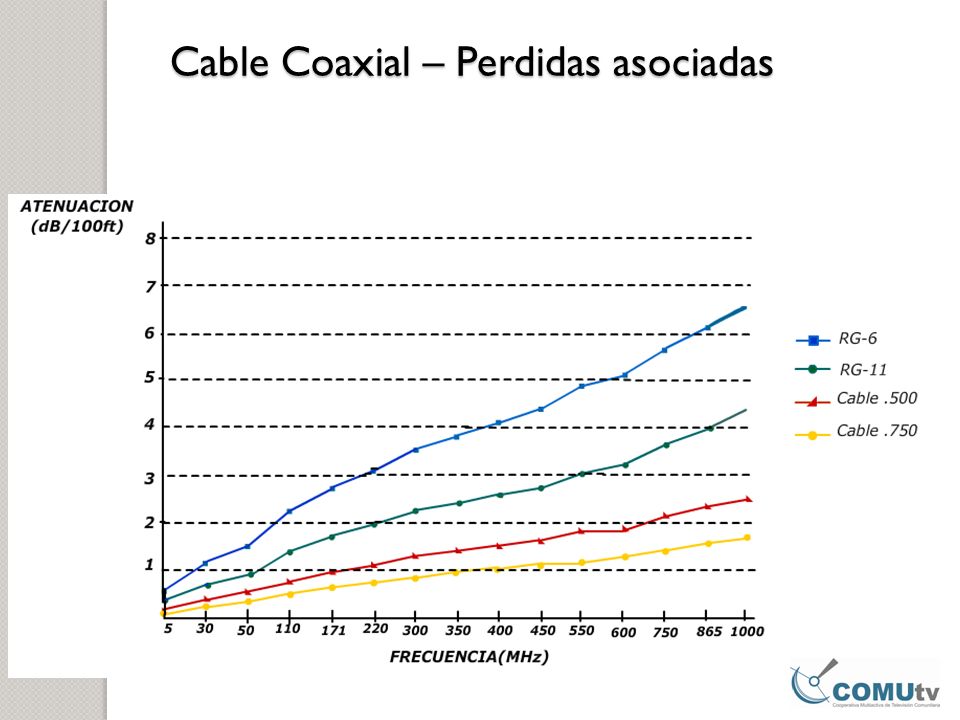

22 Cable Coaxial – Perdidas asociadas

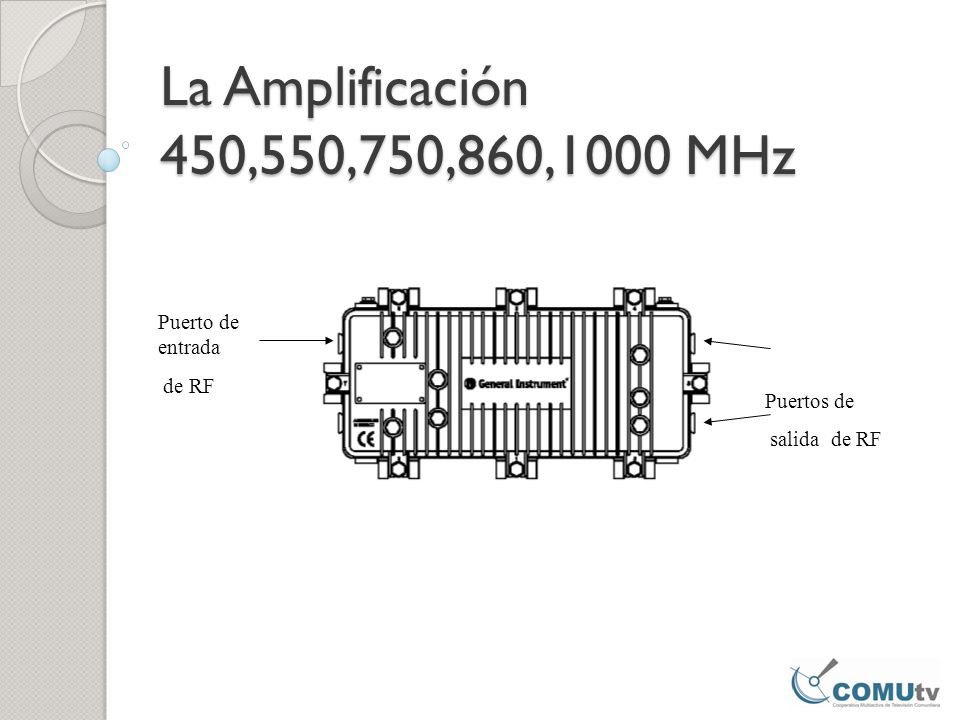

23 La Amplificación 450,550,750,860,1000 MHz Puerto de entrada de RF
Puertos de salida de RF

24 Cada amplificador tiene una figura de ruido que se suma a la señal

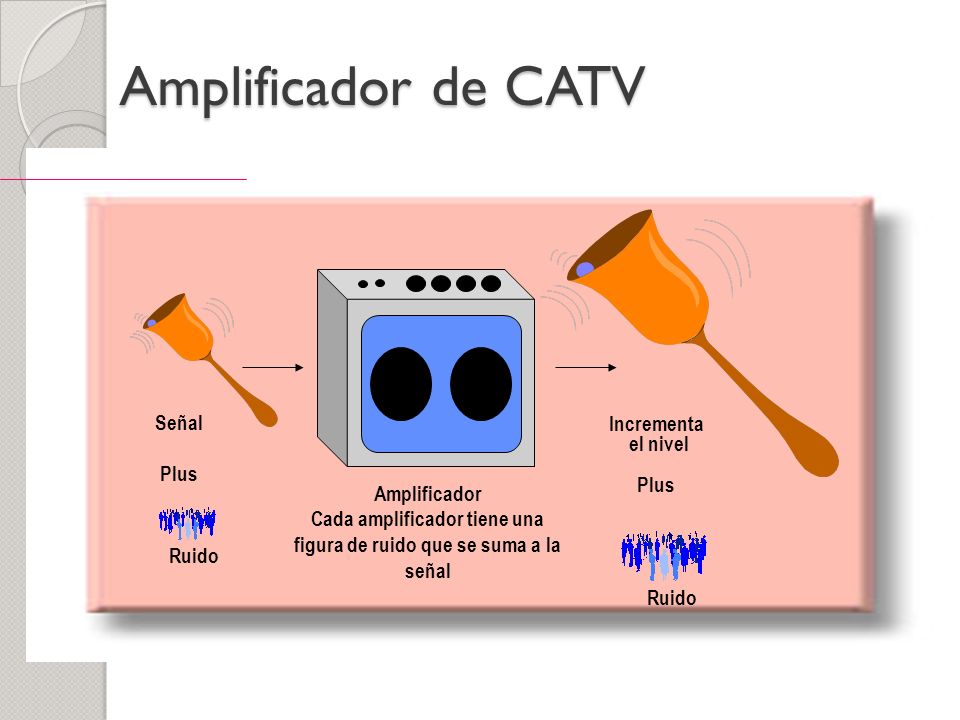

Amplificador de CATV Señal Plus Incrementa el nivel Plus Amplificador Cada amplificador tiene una figura de ruido que se suma a la señal Ruido Ruido 10

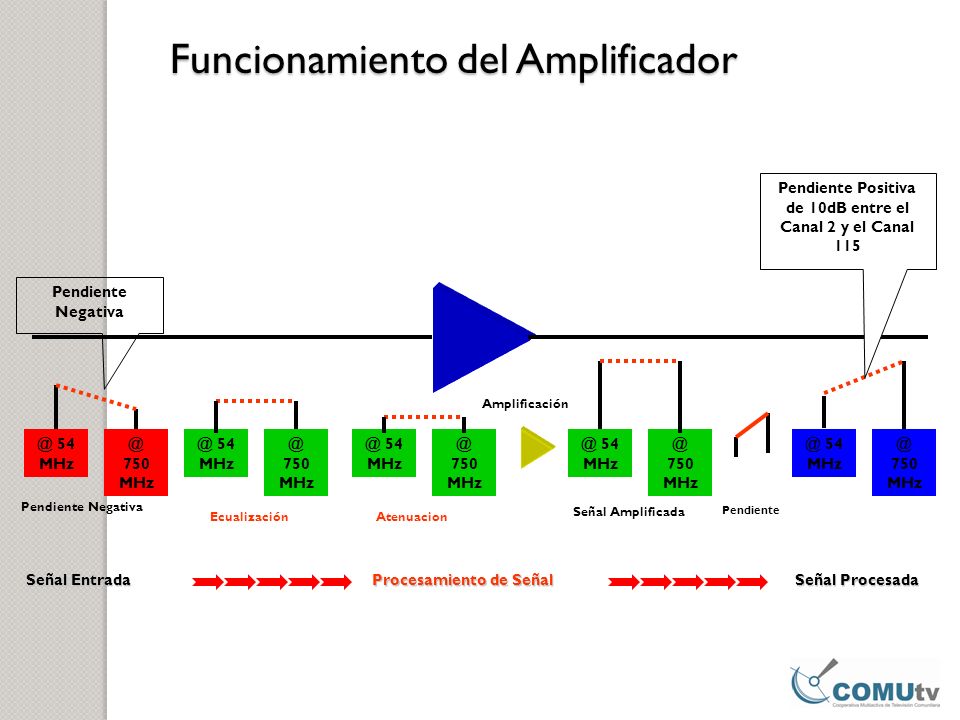

25 Funcionamiento del Amplificador
@ 54 MHz @ 750 MHz Señal Procesada Pendiente Positiva de 10dB entre el Canal 2 y el Canal 115 Pendiente Negativa @ 54 MHz @ 750 MHz Señal Entrada @ 54 MHz @ 750 MHz Señal Amplificada Amplificación @ 54 MHz @ 750 MHz Ecualización @ 54 MHz @ 750 MHz Atenuacion Procesamiento de Señal Pendiente

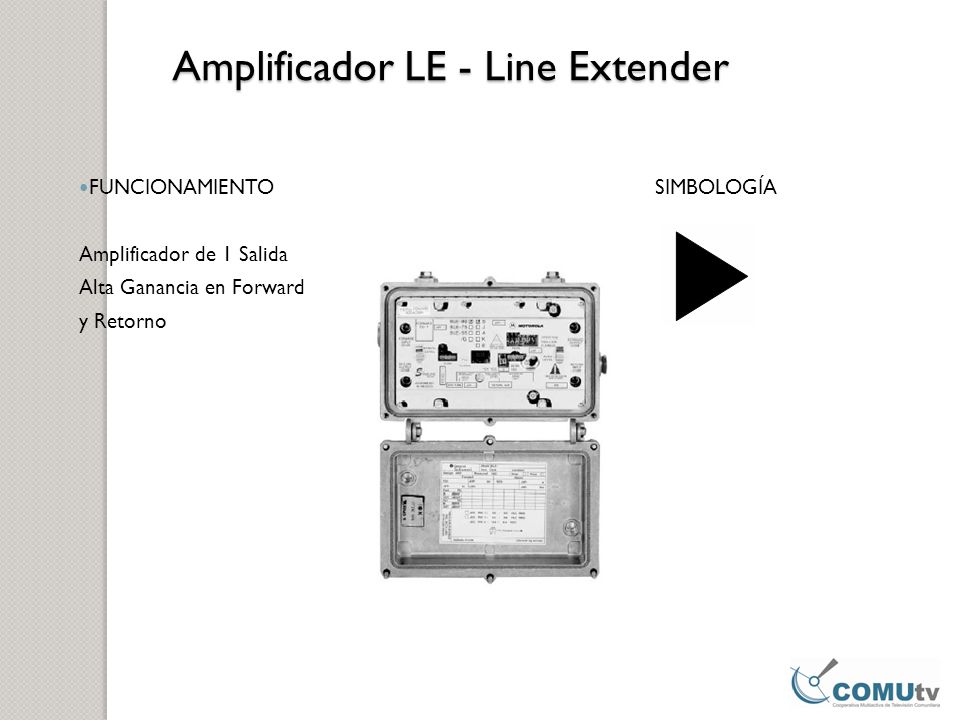

26 Amplificador LE - Line Extender
FUNCIONAMIENTO SIMBOLOGÍA Amplificador de 1 Salida Alta Ganancia en Forward y Retorno

27 Amplificador MB - Mini Bridger
FUNCIONAMIENTO Amplificador con 2 o 3 Salidas Para dos salidas balanceadas se utiliza un dispositivo interno llamado JUMPER Para tres salidas se pueden utilizar dos tipos de dispositivos internos: SPLITTER X2: una salida principal (46 dBm) y dos salidas secundarias balanceadas (42 dBm) DC-10: Una salida principal (46 dBm), Una salida secundaria (43 dBm) y una salida secundaria (36 dBm) SIMBOLOGÍA

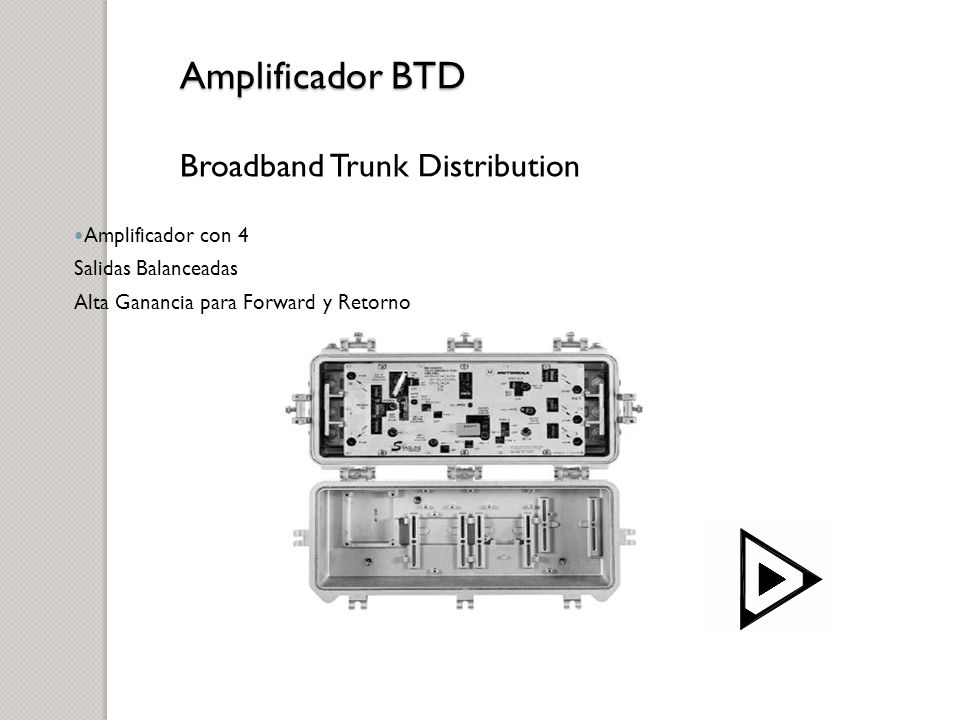

28 Amplificador BTD Broadband Trunk Distribution
Amplificador con 4 Salidas Balanceadas Alta Ganancia para Forward y Retorno SIMBOLOGIA

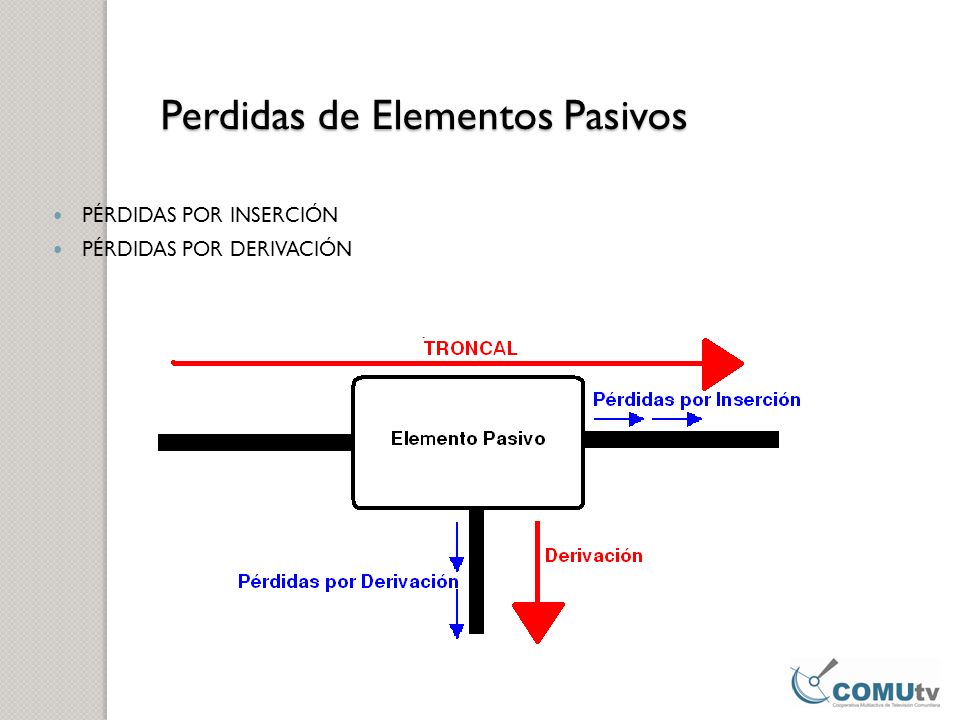

29 Perdidas de Elementos Pasivos
PÉRDIDAS POR INSERCIÓN PÉRDIDAS POR DERIVACIÓN

30 SPLITTER X2 SIMBOLOGÍA FUNCIONAMIENTO
Se utiliza en el sistema de cable para dividir la señal en dos salidas balanceadas y permitir su distribución. Las pérdidas por inserción y derivación de este dispositivo son del orden de 4.5dBm SSP – 3N Flujo de agua Igual flujo de agua por cada camino

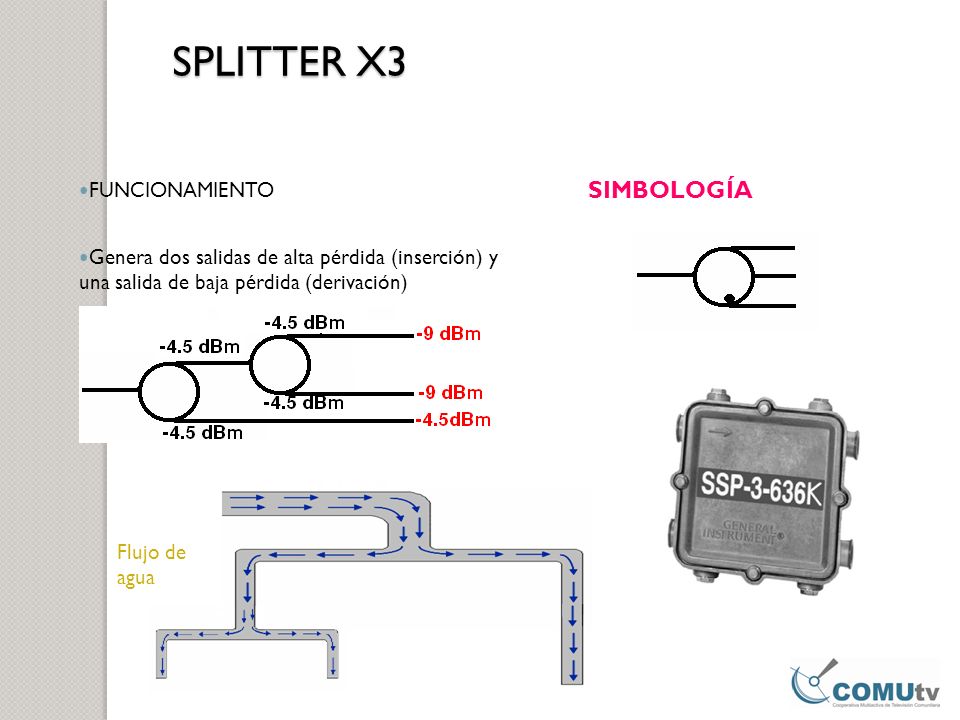

31 SPLITTER X3 SIMBOLOGÍA FUNCIONAMIENTO
Genera dos salidas de alta pérdida (inserción) y una salida de baja pérdida (derivación) SIMBOLOGÍA Flujo de agua

32 Diferente flujo de agua por cada camino

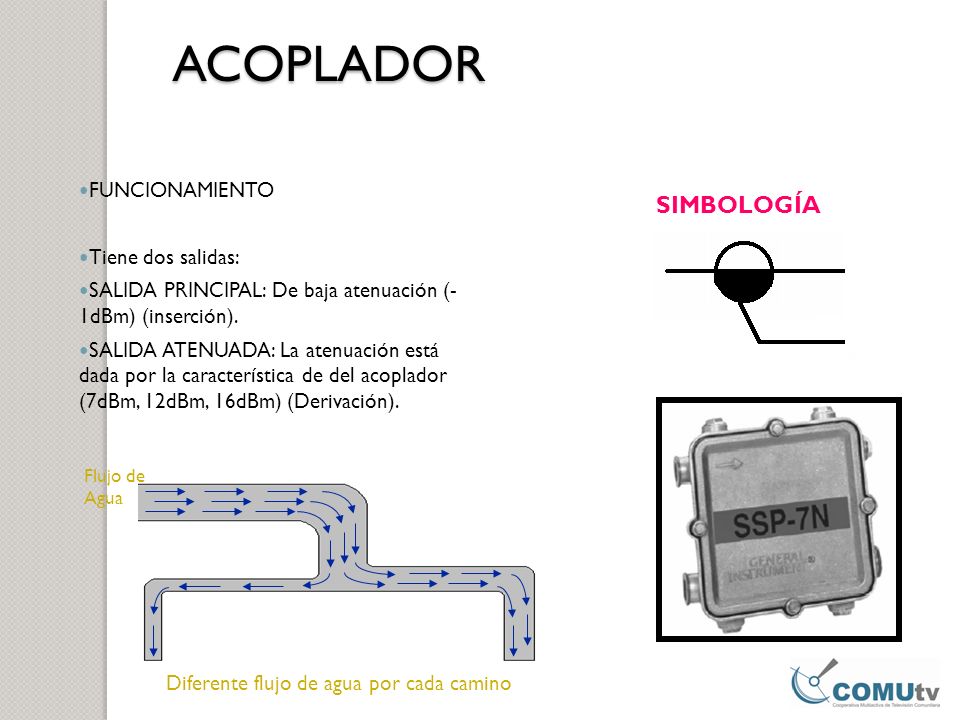

ACOPLADOR FUNCIONAMIENTO Tiene dos salidas: SALIDA PRINCIPAL: De baja atenuación (- 1dBm) (inserción). SALIDA ATENUADA: La atenuación está dada por la característica de del acoplador (7dBm, 12dBm, 16dBm) (Derivación). SIMBOLOGÍA Flujo de Agua Diferente flujo de agua por cada camino

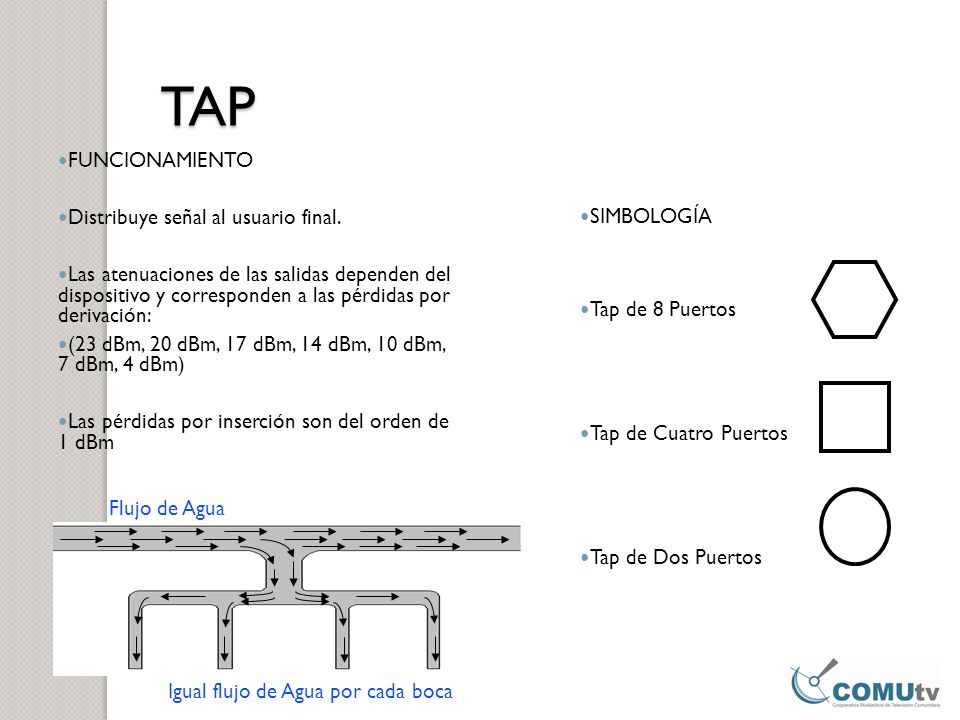

33 TAP FUNCIONAMIENTO Distribuye señal al usuario final.
Las atenuaciones de las salidas dependen del dispositivo y corresponden a las pérdidas por derivación: (23 dBm, 20 dBm, 17 dBm, 14 dBm, 10 dBm, 7 dBm, 4 dBm) Las pérdidas por inserción son del orden de 1 dBm SIMBOLOGÍA Tap de 8 Puertos Tap de Cuatro Puertos Tap de Dos Puertos Flujo de Agua Igual flujo de Agua por cada boca

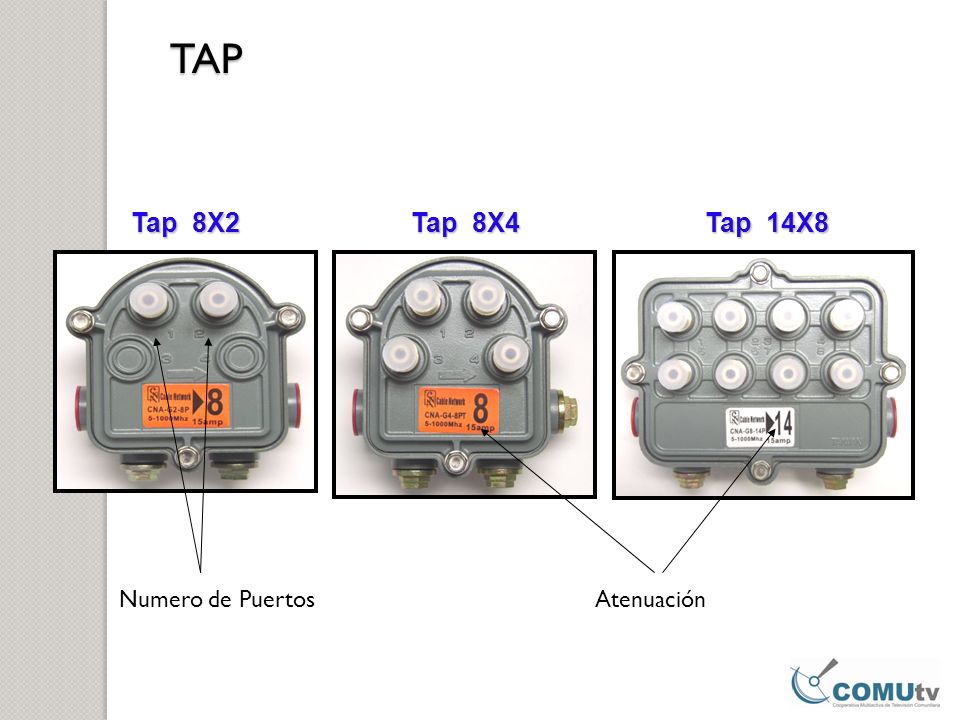

34 TAP Tap 8X2 Tap 8X4 Tap 14X8 Numero de Puertos Atenuación

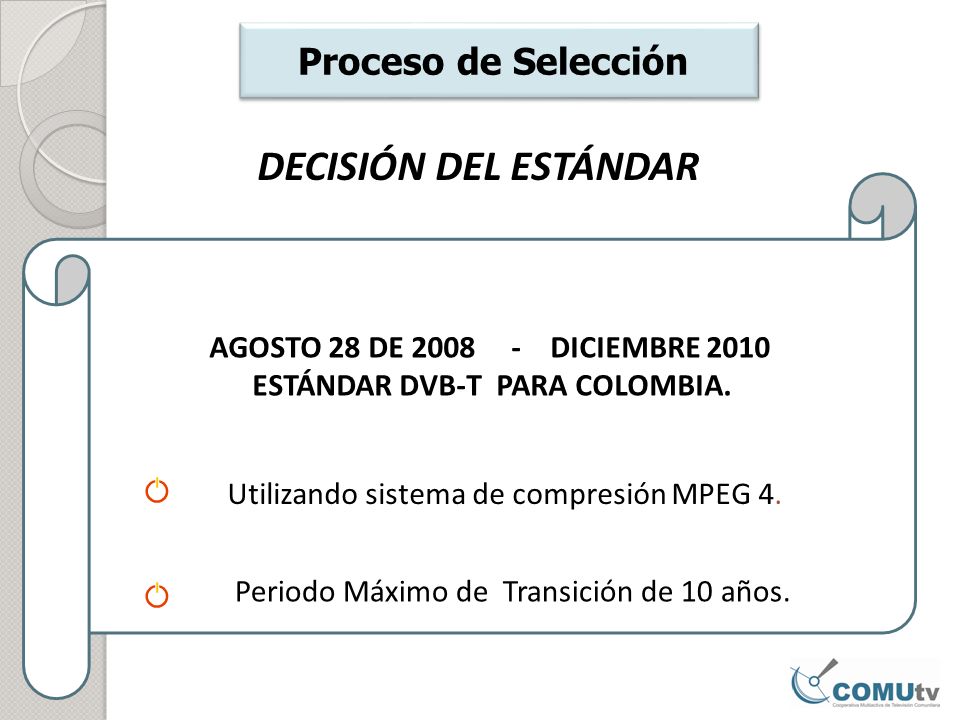

35 DECISIÓN DEL ESTÁNDAR Proceso de Selección
AGOSTO 28 DE DICIEMBRE 2010 ESTÁNDAR DVB-T PARA COLOMBIA. Utilizando sistema de compresión MPEG 4. Periodo Máximo de Transición de 10 años.

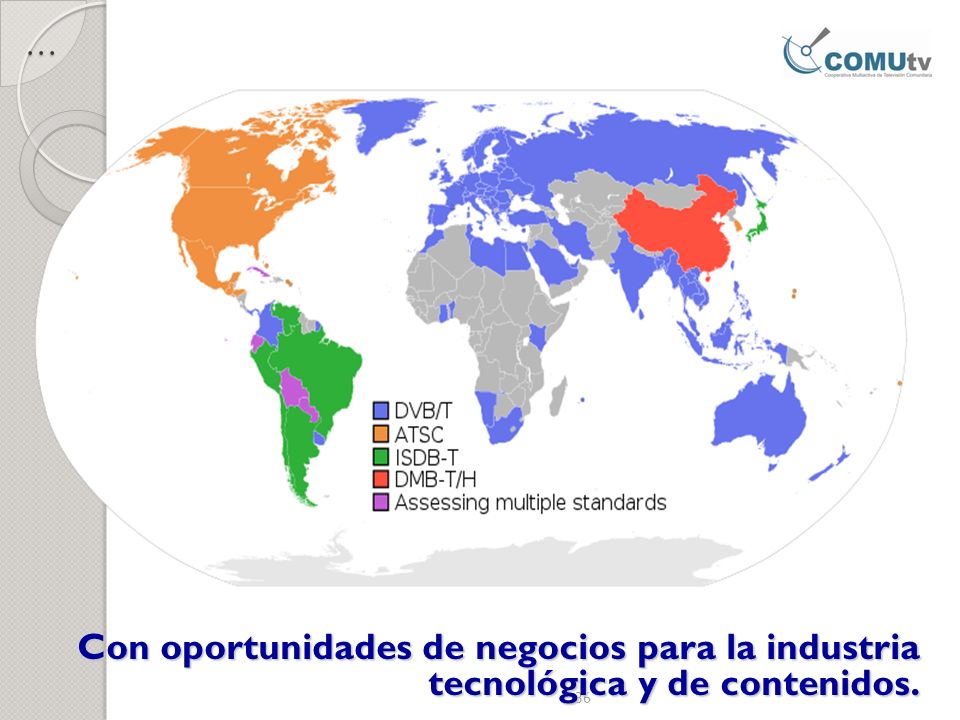

36 … Con oportunidades de negocios para la industria tecnológica y de contenidos.

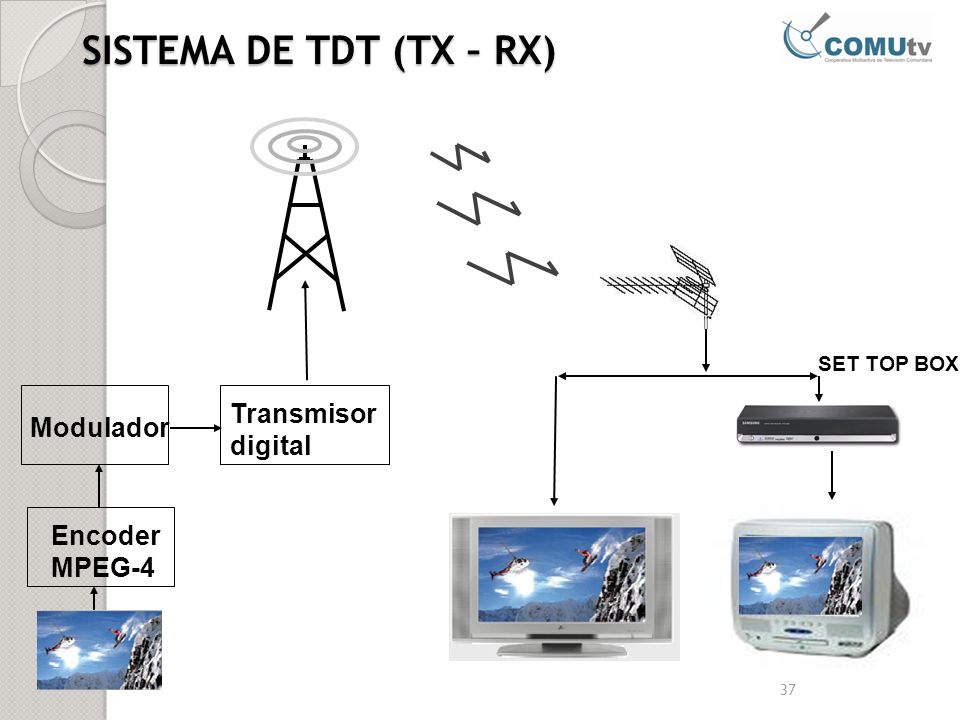

37 SISTEMA DE TDT (TX – RX) Transmisor digital Modulador Encoder MPEG-4
SET TOP BOX Modulador Transmisor digital Encoder MPEG-4

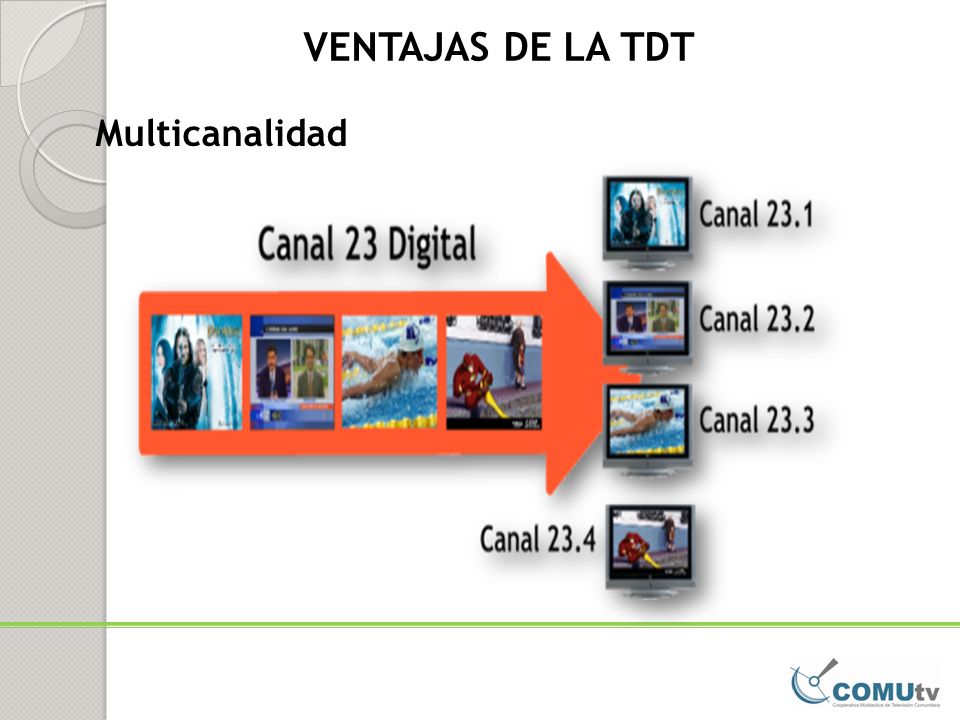

38 VENTAJAS DE LA TDT Multicanalidad

39 Mejor Imagen y Resolución
VENTAJAS DE LA TDT Mejor Imagen y Resolución

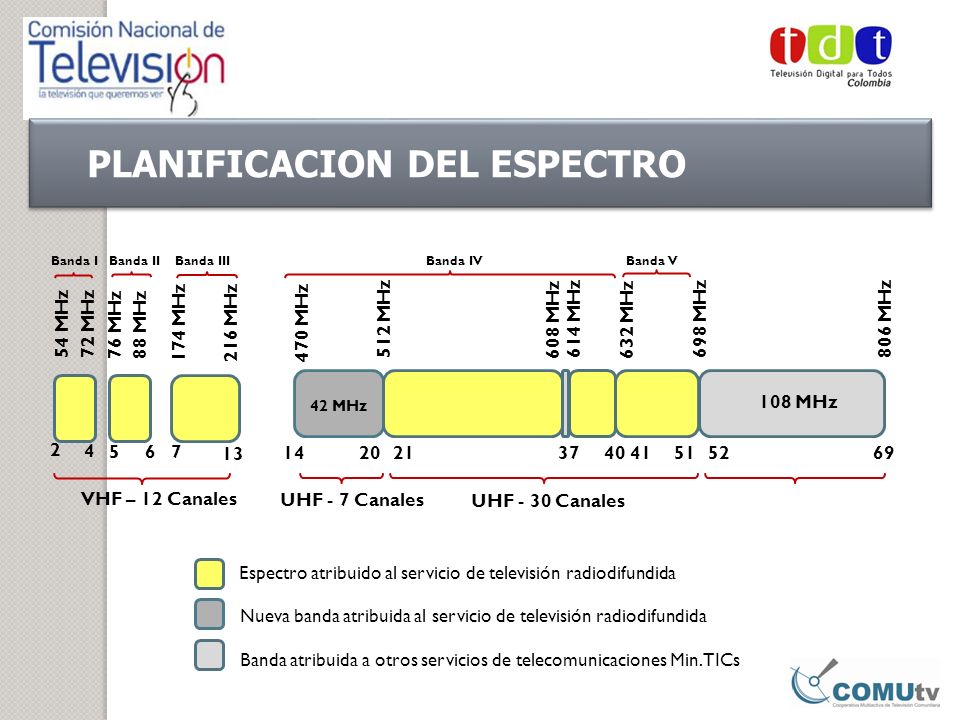

40 PLANIFICACION DEL ESPECTRO
2 Nueva banda atribuida al servicio de televisión radiodifundida Espectro atribuido al servicio de televisión radiodifundida 13 VHF – 12 Canales 4 UHF - 7 Canales 14 20 52 51 69 21 108 MHz 42 MHz 470 MHz 512 MHz 698 MHz 806 MHz 54 MHz 216 MHz Banda atribuida a otros servicios de telecomunicaciones Min. TICs UHF - 30 Canales 72 MHz 76 MHz 88 MHz 174 MHz 632 MHz 608 MHz 614 MHz Banda I Banda II Banda III Banda IV Banda V

41 PLANIFICACION DEL ESPECTRO

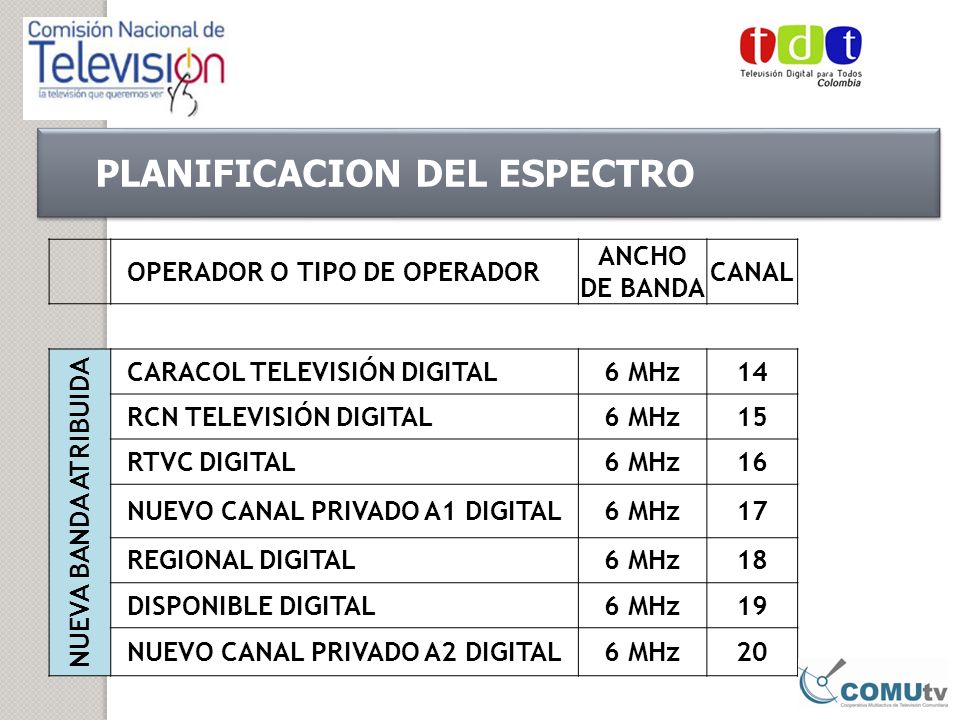

OPERADOR O TIPO DE OPERADOR ANCHO DE BANDA CANAL NUEVA BANDA ATRIBUIDA CARACOL TELEVISIÓN DIGITAL 6 MHz 14 RCN TELEVISIÓN DIGITAL 15 RTVC DIGITAL 16 NUEVO CANAL PRIVADO A1 DIGITAL 17 REGIONAL DIGITAL 18 DISPONIBLE DIGITAL 19 NUEVO CANAL PRIVADO A2 DIGITAL 20

42 Cobertura de la Red Pública de Televisión

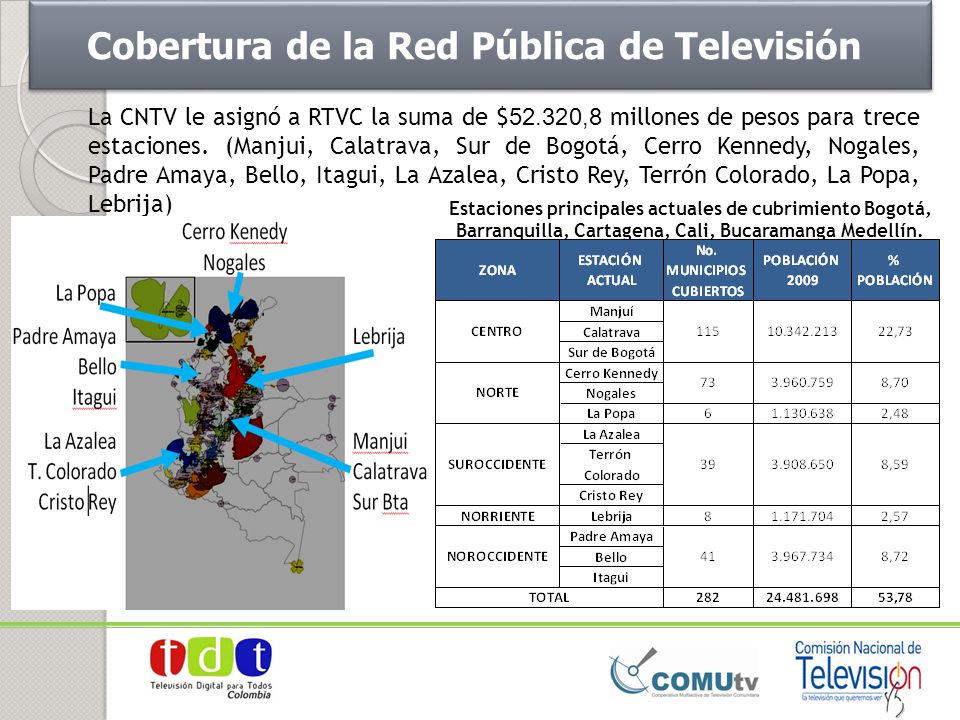

La CNTV le asignó a RTVC la suma de $52.320,8 millones de pesos para trece estaciones. (Manjui, Calatrava, Sur de Bogotá, Cerro Kennedy, Nogales, Padre Amaya, Bello, Itagui, La Azalea, Cristo Rey, Terrón Colorado, La Popa, Lebrija) Estaciones principales actuales de cubrimiento Bogotá, Barranquilla, Cartagena, Cali, Bucaramanga Medellín.

43 COBERTURA CANALES PRIVADOS

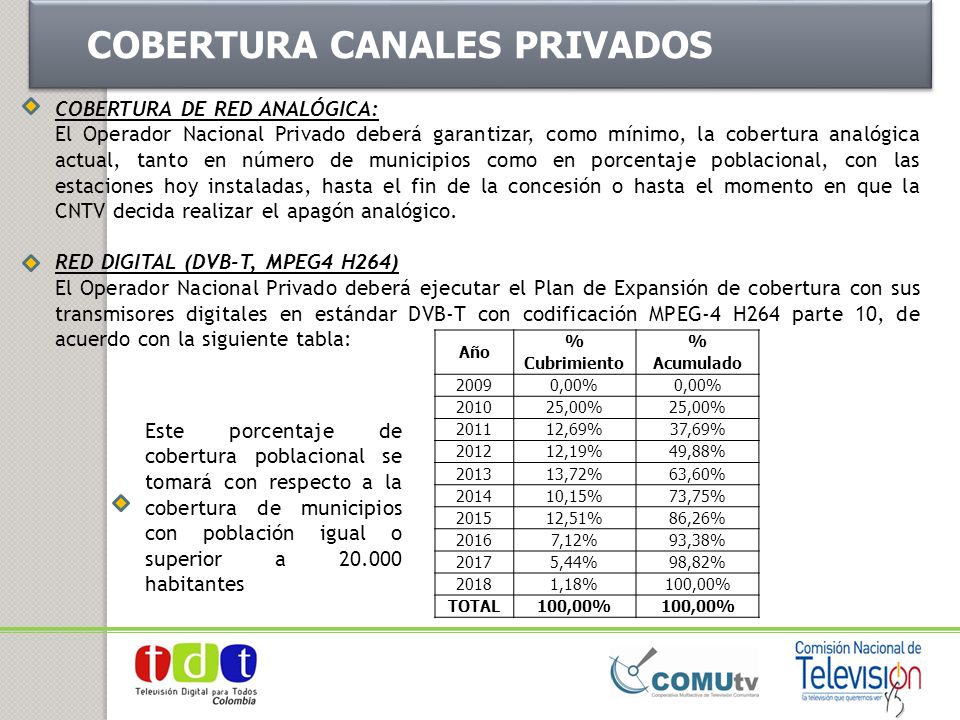

COBERTURA DE RED ANALÓGICA: El Operador Nacional Privado deberá garantizar, como mínimo, la cobertura analógica actual, tanto en número de municipios como en porcentaje poblacional, con las estaciones hoy instaladas, hasta el fin de la concesión o hasta el momento en que la CNTV decida realizar el apagón analógico.    RED DIGITAL (DVB-T, MPEG4 H264) El Operador Nacional Privado deberá ejecutar el Plan de Expansión de cobertura con sus transmisores digitales en estándar DVB-T con codificación MPEG-4 H264 parte 10, de acuerdo con la siguiente tabla: Año % Cubrimiento % Acumulado 2009 0,00% 2010 25,00% 2011 12,69% 37,69% 2012 12,19% 49,88% 2013 13,72% 63,60% 2014 10,15% 73,75% 2015 12,51% 86,26% 2016 7,12% 93,38% 2017 5,44% 98,82% 2018 1,18% 100,00% TOTAL Este porcentaje de cobertura poblacional se tomará con respecto a la cobertura de municipios con población igual o superior a habitantes

44 COBERTURA CANALES PRIVADOS
RCN y CARACOL Instalaron dos estaciones Caltrava y La Palma para dar cubrimiento principalmente a Medellín y Bogotá

45 RETOS DE LA TELEVISIÓN COMUNITARIA
Nos encontramos en un momento de cambio para la televisión. La aplicación de las nuevas tecnologías digitales en el sector audiovisual está llamada a provocar la mayor evolución para la televisión desde su aparición. Son estas las razones por las cuales la televisión comunitaria debe converger progresivamente con el fin de seguir activa en el medio.

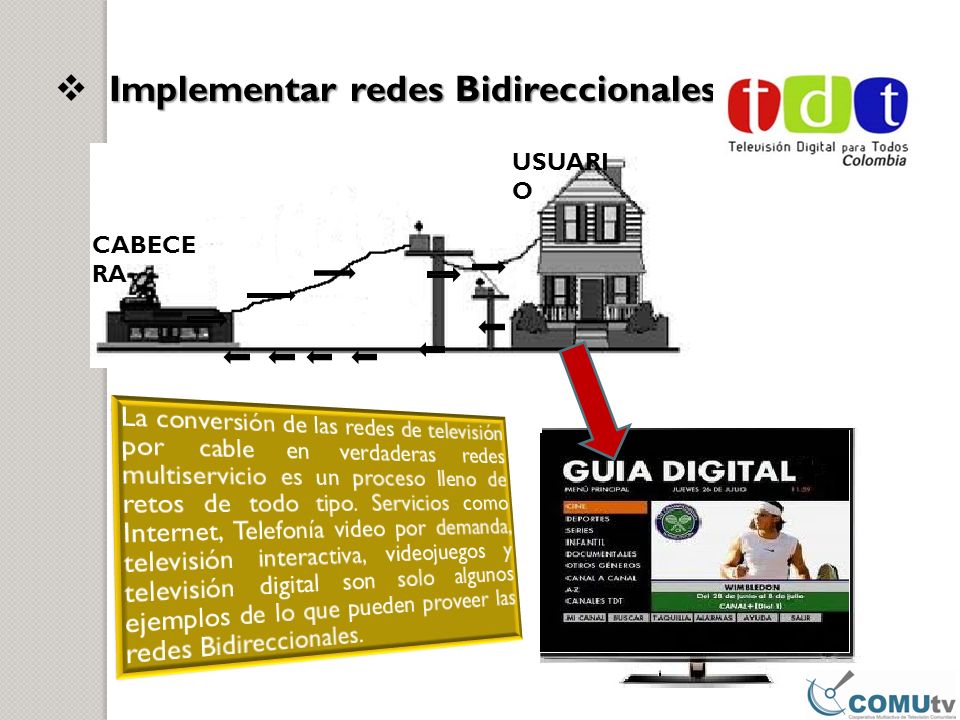

46 Implementar redes Bidireccionales.
USUARIO CABECERA La conversión de las redes de televisión por cable en verdaderas redes multiservicio es un proceso lleno de retos de todo tipo. Servicios como Internet, Telefonía video por demanda, televisión interactiva, videojuegos y televisión digital son solo algunos ejemplos de lo que pueden proveer las redes Bidireccionales.

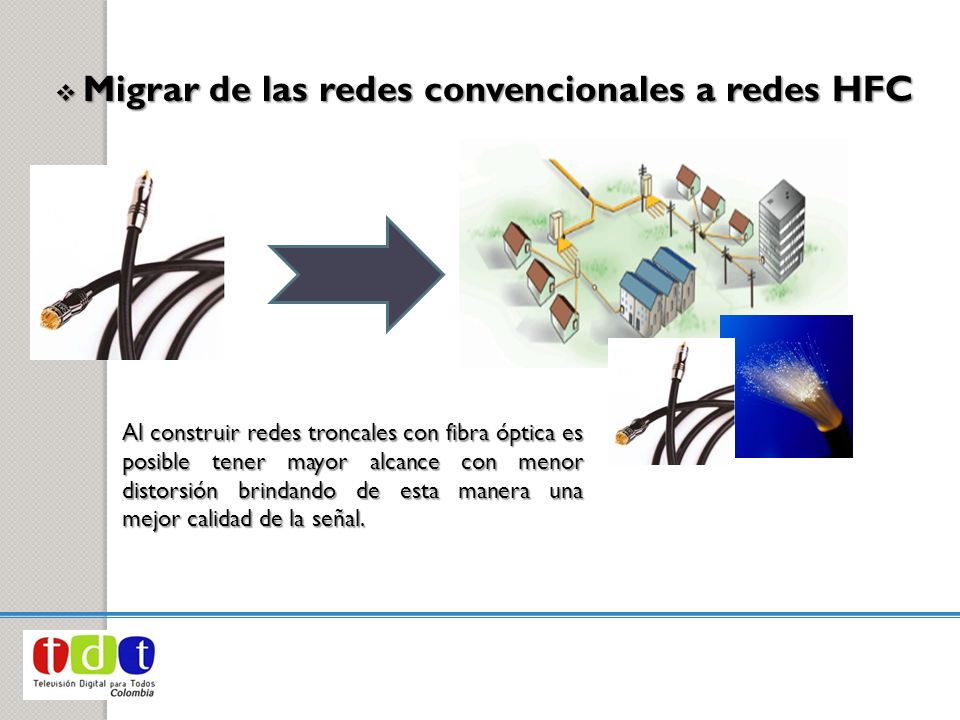

47 Migrar de las redes convencionales a redes HFC
Al construir redes troncales con fibra óptica es posible tener mayor alcance con menor distorsión brindando de esta manera una mejor calidad de la señal.

48 Manejar una optima producción de televisión del canal comunitario con buenos contenidos de interés general.
