Instituto de Ensayo de Materiales setiembre de 2004
Estudio de Ensayos No Destructivos por medio de ultrasonido en madera de diferentes especies Falta imagen de fondo. Instituto de Ensayo de Materiales setiembre de 2004
2

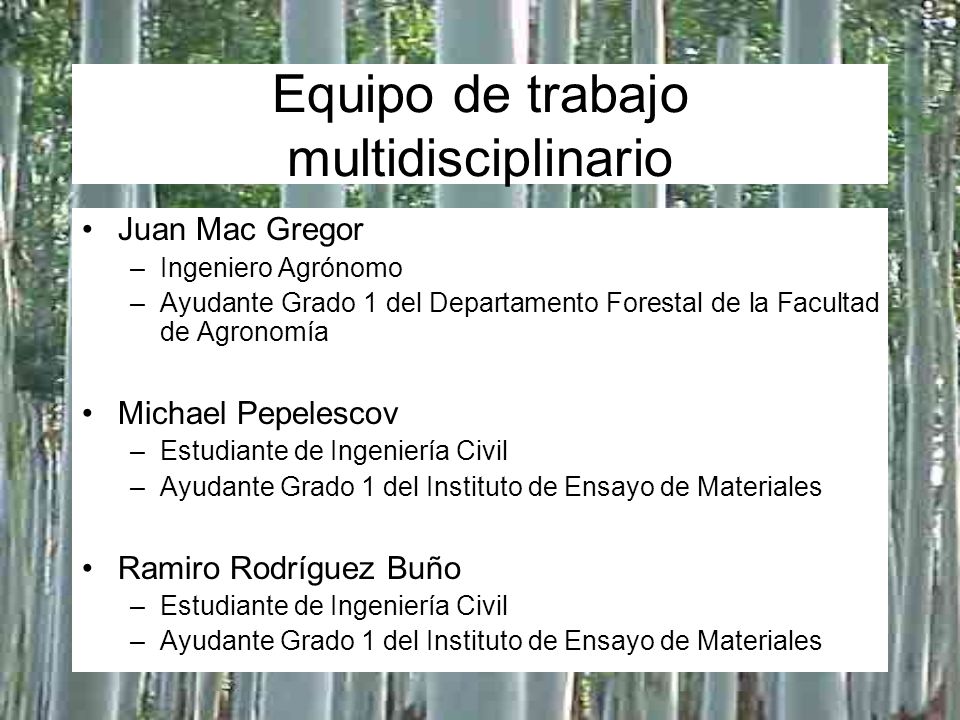

Equipo de trabajo multidisciplinario
Juan Mac Gregor Ingeniero Agrónomo Ayudante Grado 1 del Departamento Forestal de la Facultad de Agronomía Michael Pepelescov Estudiante de Ingeniería Civil Ayudante Grado 1 del Instituto de Ensayo de Materiales Ramiro Rodríguez Buño
3
3. Ensayos No Destructivos 3.1 Experiencia en el Uruguay

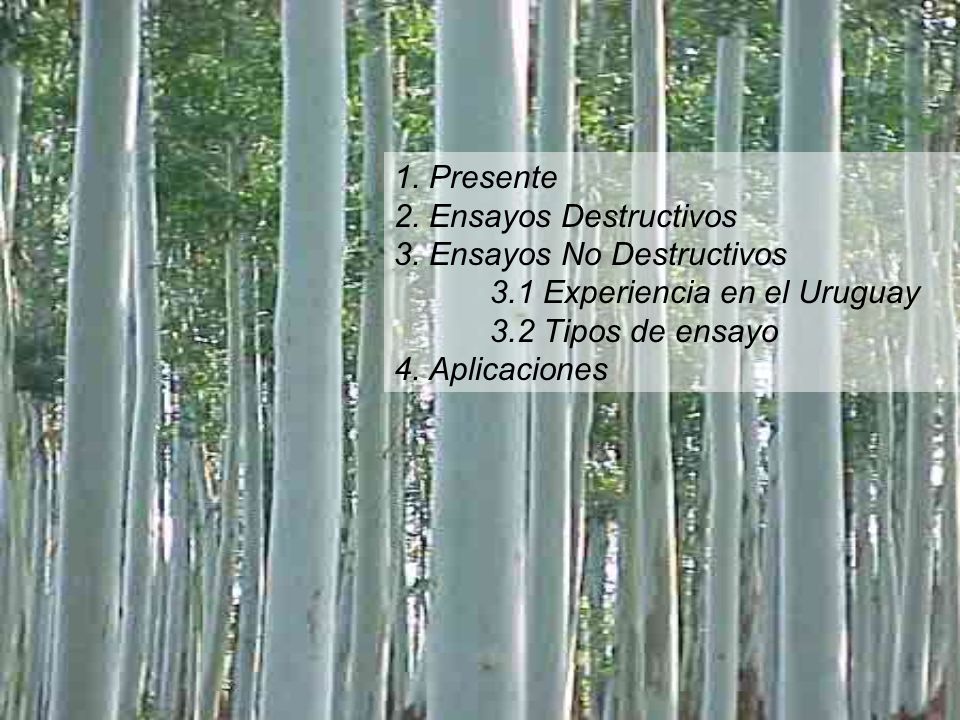

1. Presente 2. Ensayos Destructivos 3. Ensayos No Destructivos 3.1 Experiencia en el Uruguay 3.2 Tipos de ensayo 4. Aplicaciones Falta imagen de fondo.
4

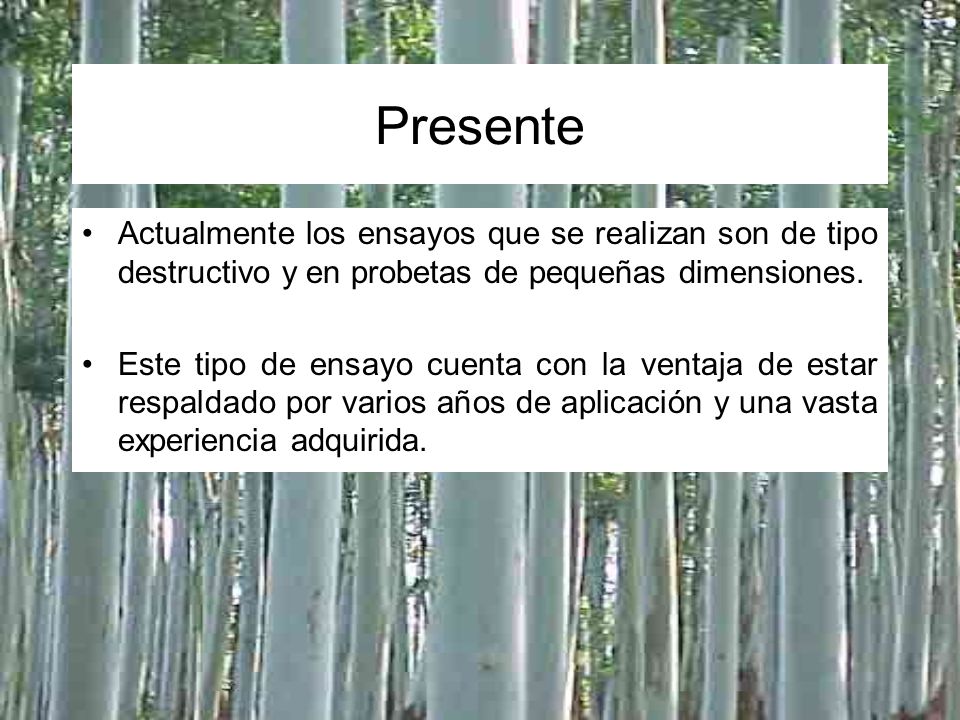

Presente Actualmente los ensayos que se realizan son de tipo destructivo y en probetas de pequeñas dimensiones. Este tipo de ensayo cuenta con la ventaja de estar respaldado por varios años de aplicación y una vasta experiencia adquirida.
5
Ensayos Destructivos El Instituto de Ensayos de Materiales cuenta con los recursos necesarios para la realización de una amplia gama de ensayos físicos y mecánicos para maderas.
6

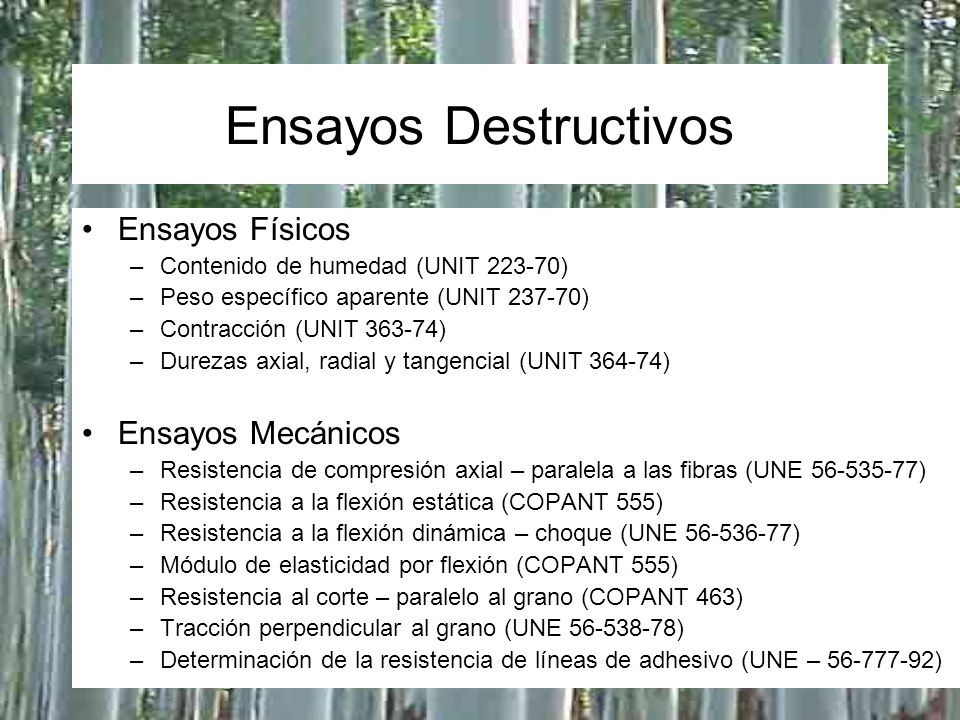

Ensayos Destructivos Ensayos Físicos Ensayos Mecánicos
Contenido de humedad (UNIT ) Peso específico aparente (UNIT ) Contracción (UNIT ) Durezas axial, radial y tangencial (UNIT ) Ensayos Mecánicos Resistencia de compresión axial – paralela a las fibras (UNE ) Resistencia a la flexión estática (COPANT 555) Resistencia a la flexión dinámica – choque (UNE ) Módulo de elasticidad por flexión (COPANT 555) Resistencia al corte – paralelo al grano (COPANT 463) Tracción perpendicular al grano (UNE ) Determinación de la resistencia de líneas de adhesivo (UNE – )
7

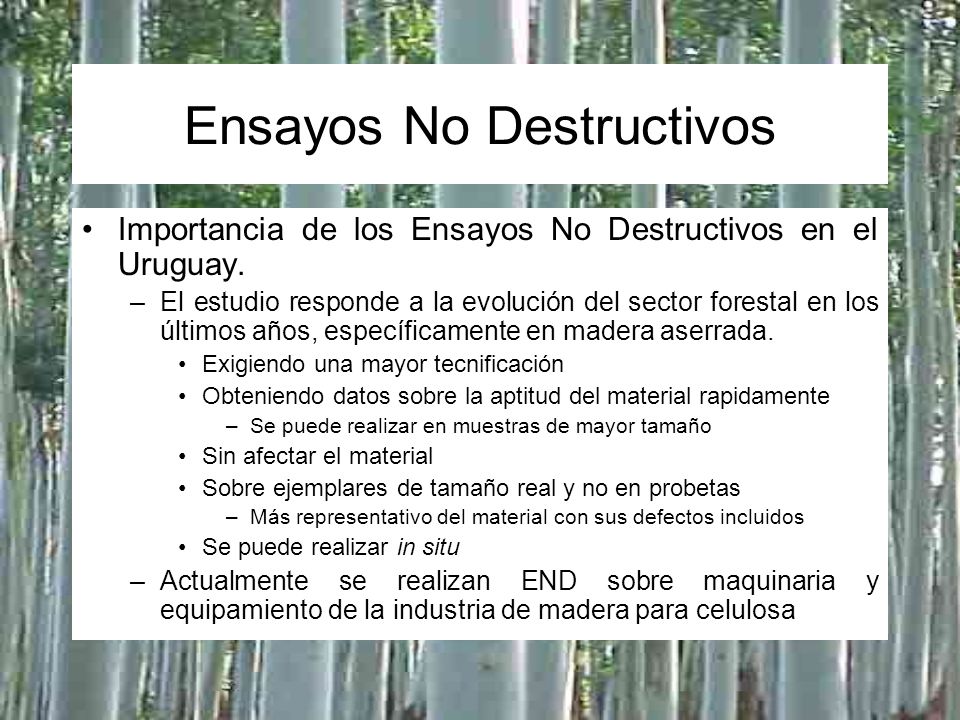

Ensayos No Destructivos
Importancia de los Ensayos No Destructivos en el Uruguay. El estudio responde a la evolución del sector forestal en los últimos años, específicamente en madera aserrada. Exigiendo una mayor tecnificación Obteniendo datos sobre la aptitud del material rapidamente Se puede realizar en muestras de mayor tamaño Sin afectar el material Sobre ejemplares de tamaño real y no en probetas Más representativo del material con sus defectos incluidos Se puede realizar in situ Actualmente se realizan END sobre maquinaria y equipamiento de la industria de madera para celulosa
8

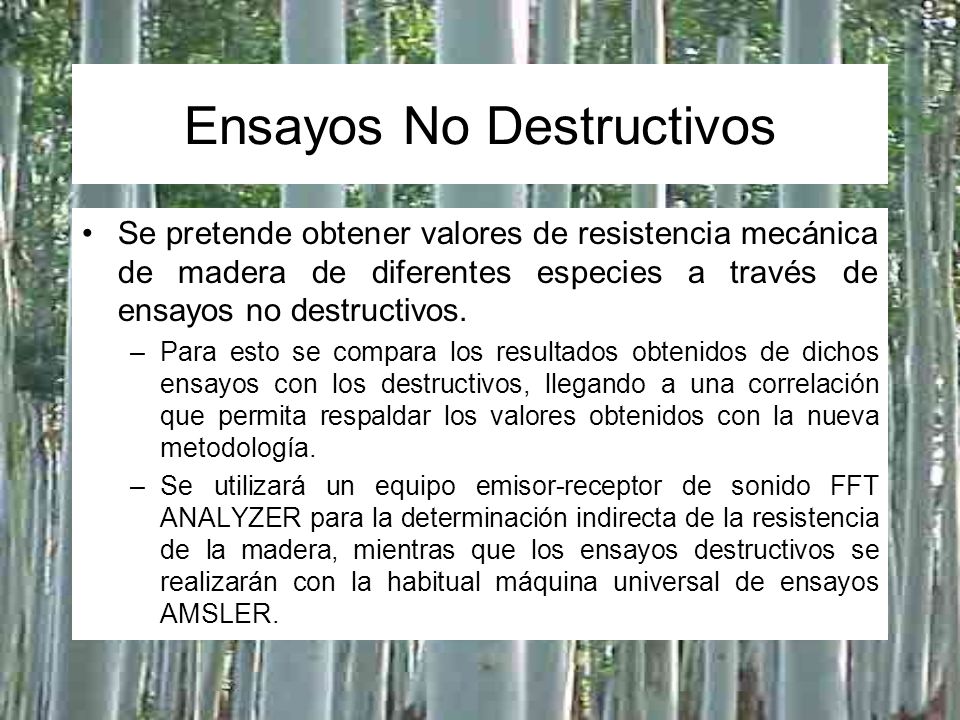

Ensayos No Destructivos
Se pretende obtener valores de resistencia mecánica de madera de diferentes especies a través de ensayos no destructivos. Para esto se compara los resultados obtenidos de dichos ensayos con los destructivos, llegando a una correlación que permita respaldar los valores obtenidos con la nueva metodología. Se utilizará un equipo emisor-receptor de sonido FFT ANALYZER para la determinación indirecta de la resistencia de la madera, mientras que los ensayos destructivos se realizarán con la habitual máquina universal de ensayos AMSLER.
9

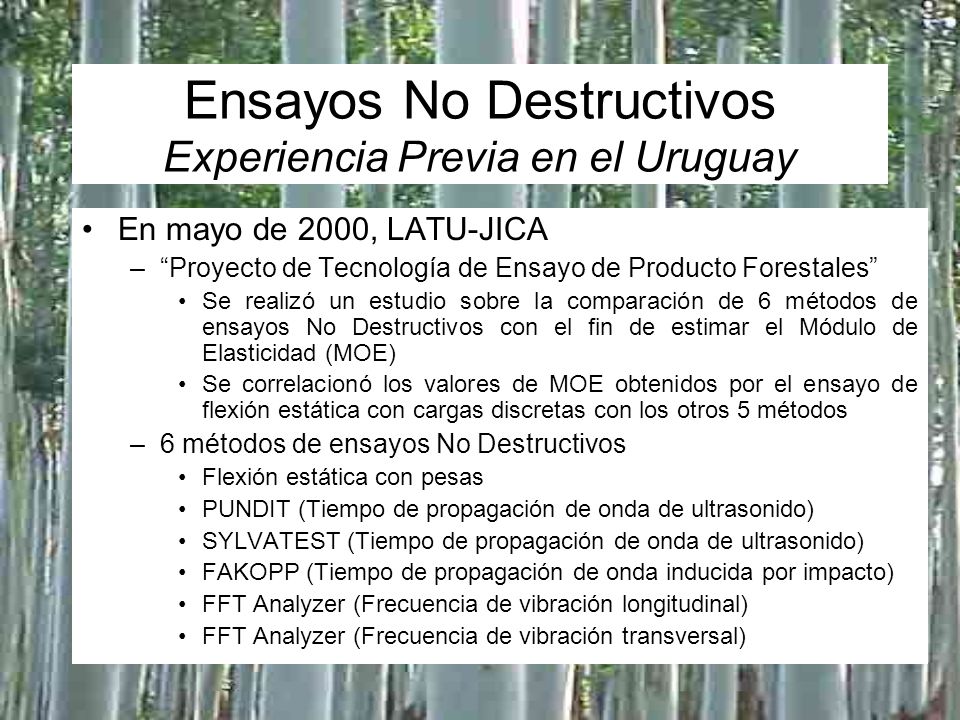

Ensayos No Destructivos Experiencia Previa en el Uruguay
En mayo de 2000, LATU-JICA “Proyecto de Tecnología de Ensayo de Producto Forestales” Se realizó un estudio sobre la comparación de 6 métodos de ensayos No Destructivos con el fin de estimar el Módulo de Elasticidad (MOE) Se correlacionó los valores de MOE obtenidos por el ensayo de flexión estática con cargas discretas con los otros 5 métodos 6 métodos de ensayos No Destructivos Flexión estática con pesas PUNDIT (Tiempo de propagación de onda de ultrasonido) SYLVATEST (Tiempo de propagación de onda de ultrasonido) FAKOPP (Tiempo de propagación de onda inducida por impacto) FFT Analyzer (Frecuencia de vibración longitudinal) FFT Analyzer (Frecuencia de vibración transversal)
10
Flexión estática con pesas
A: Pesas B: Transductor C: Medidor digital
11

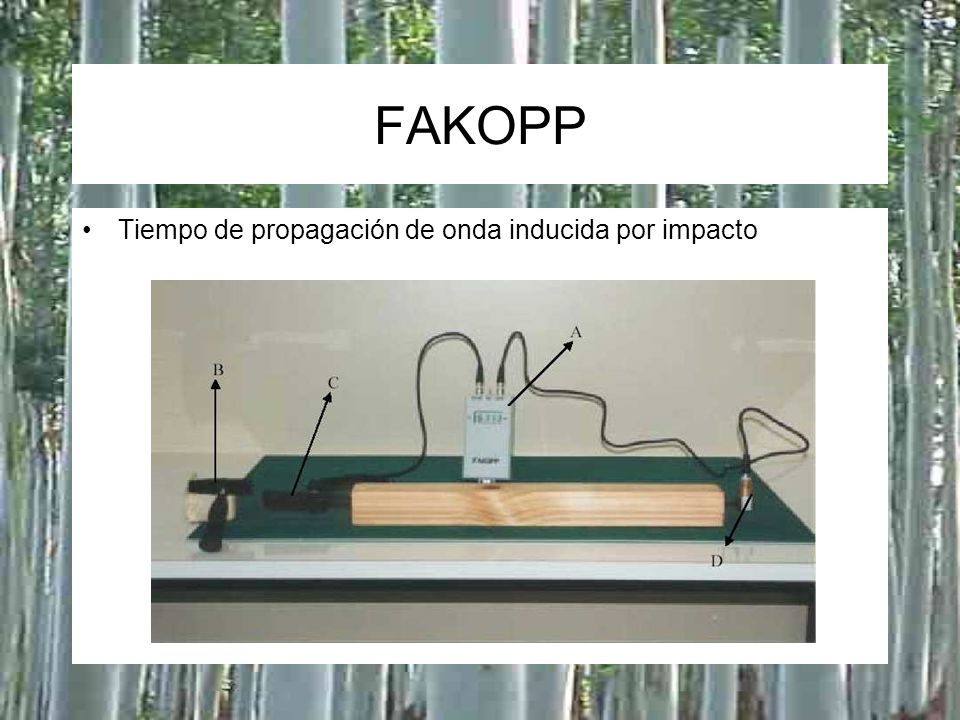

FAKOPP Tiempo de propagación de onda inducida por impacto A: FakOpp
B: Martillo C: Transductor de inicio D: Receptor
12

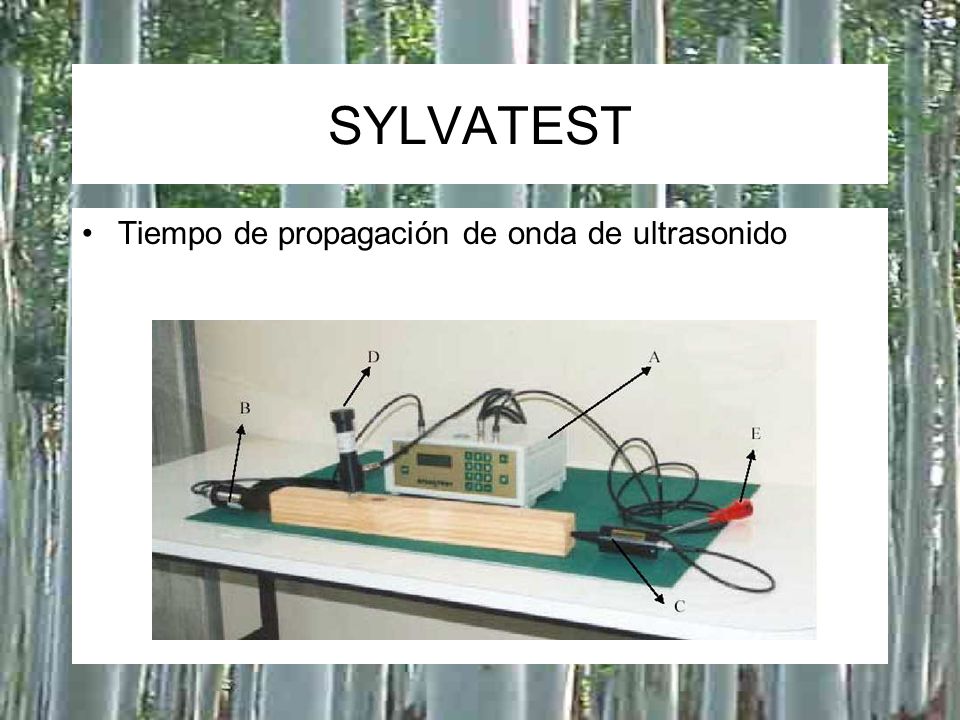

SYLVATEST Tiempo de propagación de onda de ultrasonido A: Sylvatest
B: Sender C: Receiver D: Medidor de Temperatura y Contenido de Humedad E: Perforador
13
PUNDIT Tiempo de propagación de onda de ultrasonido A: PundIt
B: Transductor de inicio C: Transductor de llegada D: Calibrador
14
FFT Analyzer Frecuencia de vibración longitudinal y transversal
A: FFT Analyzer B: Micrófono C: Martillo D: Poliuretano
15

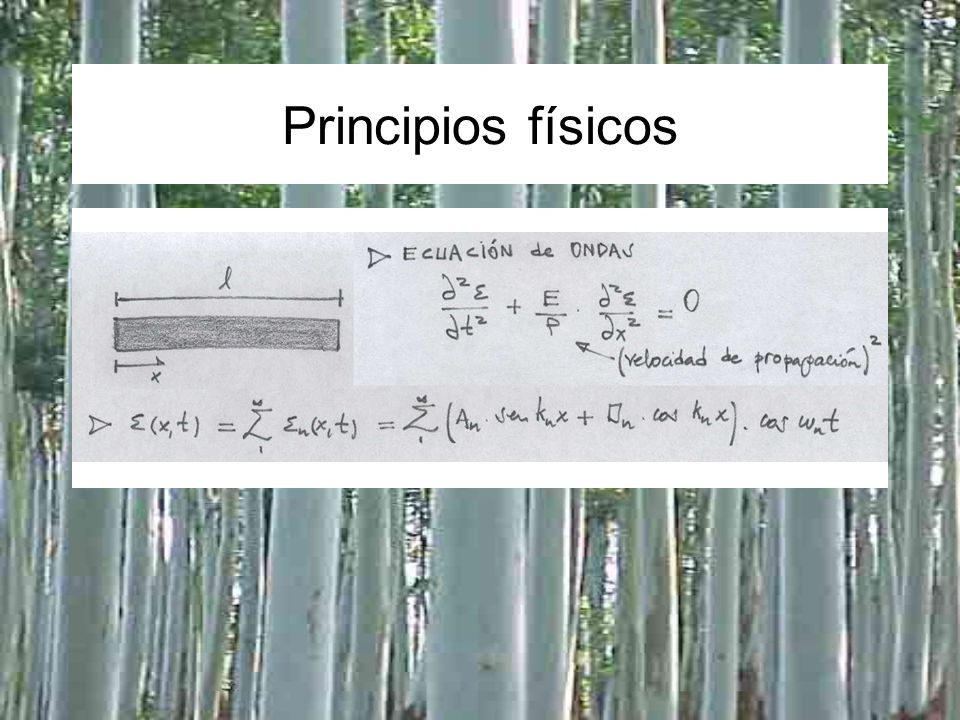

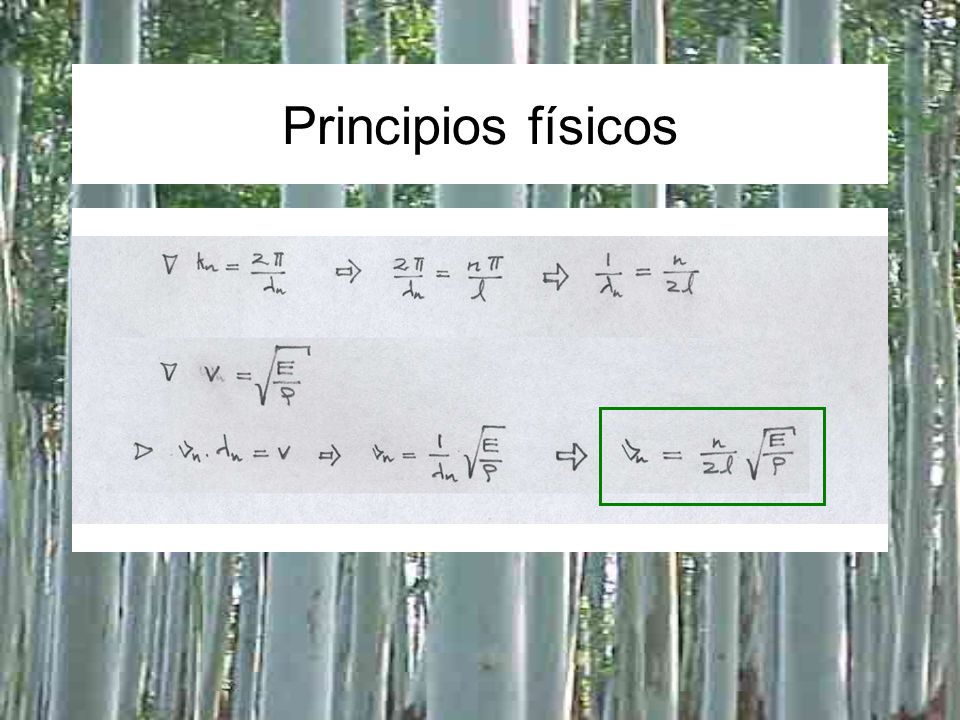

Principios físicos
16

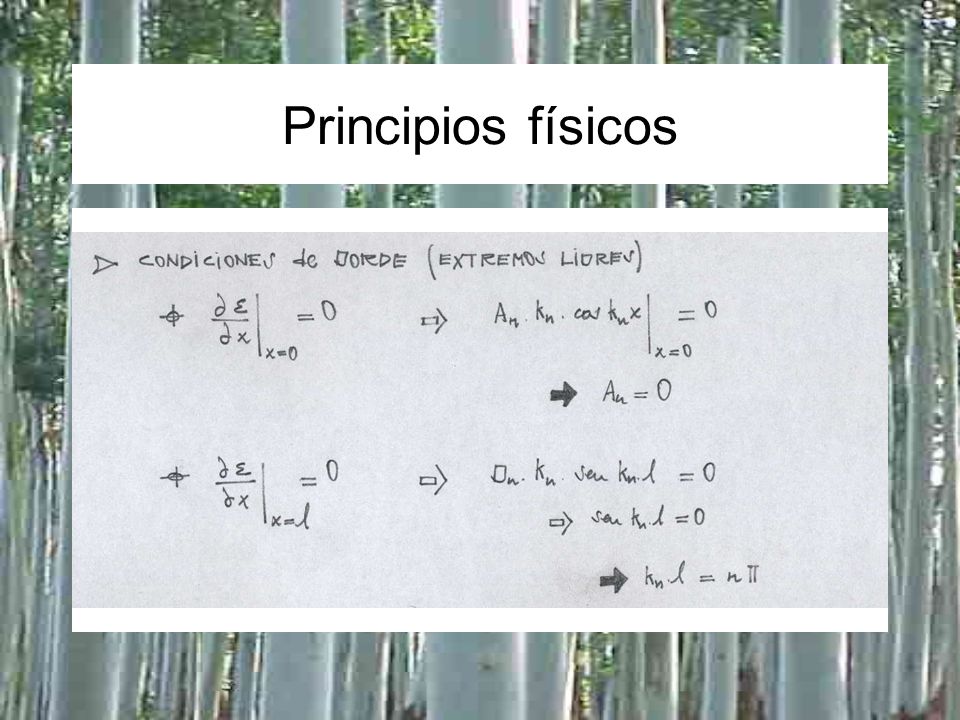

Principios físicos
17
Principios físicos
18

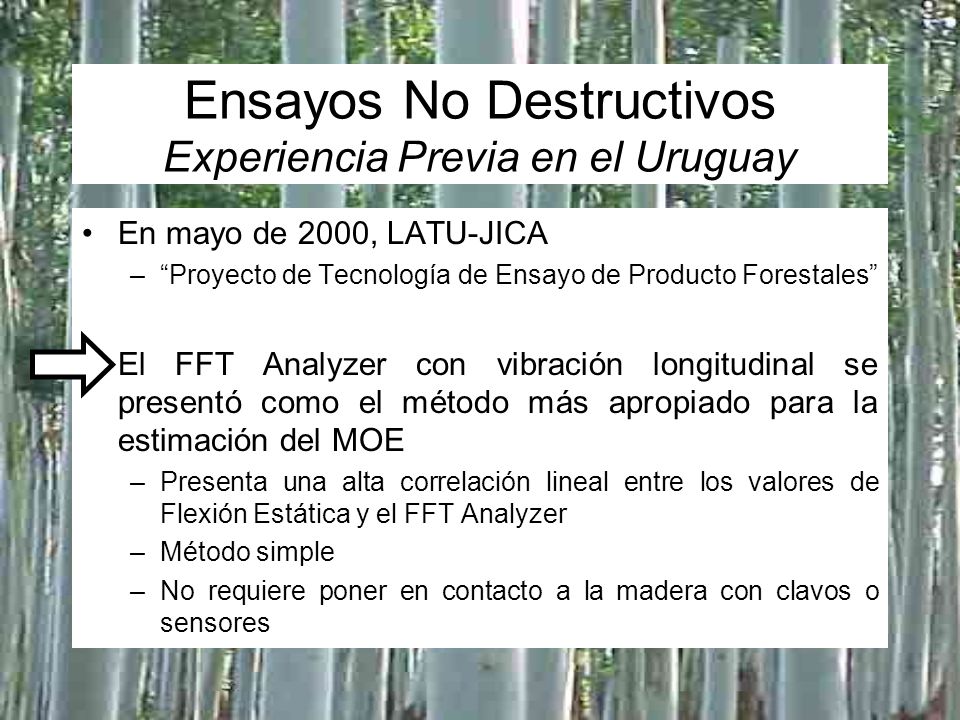

Ensayos No Destructivos Experiencia Previa en el Uruguay
En mayo de 2000, LATU-JICA “Proyecto de Tecnología de Ensayo de Producto Forestales” El FFT Analyzer con vibración longitudinal se presentó como el método más apropiado para la estimación del MOE Presenta una alta correlación lineal entre los valores de Flexión Estática y el FFT Analyzer Método simple No requiere poner en contacto a la madera con clavos o sensores
19

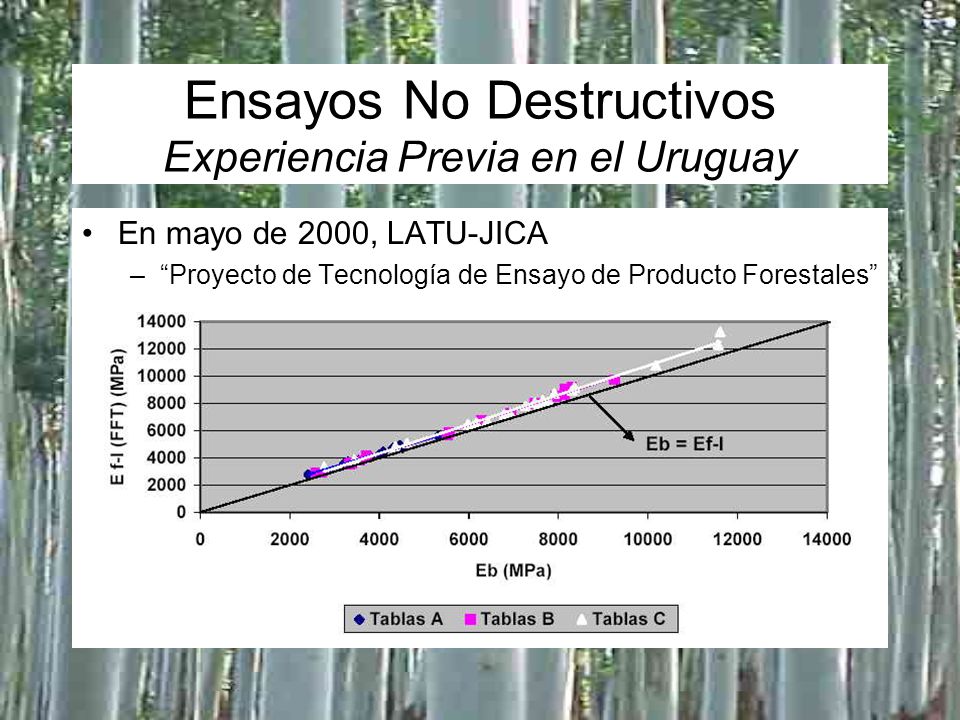

Ensayos No Destructivos Experiencia Previa en el Uruguay
En mayo de 2000, LATU-JICA “Proyecto de Tecnología de Ensayo de Producto Forestales”
20
Ensayos No Destructivos Experiencia Previa en el Uruguay
En mayo de 2000, LATU-JICA “Proyecto de Tecnología de Ensayo de Producto Forestales” FFT de Vibración Longitudinal y Flexión Estática Muestra N Coeficiente de correlación A (juvenil) 12 0.995 B (intermedia) 17 0.998 C (adulta) 21 0.996
21

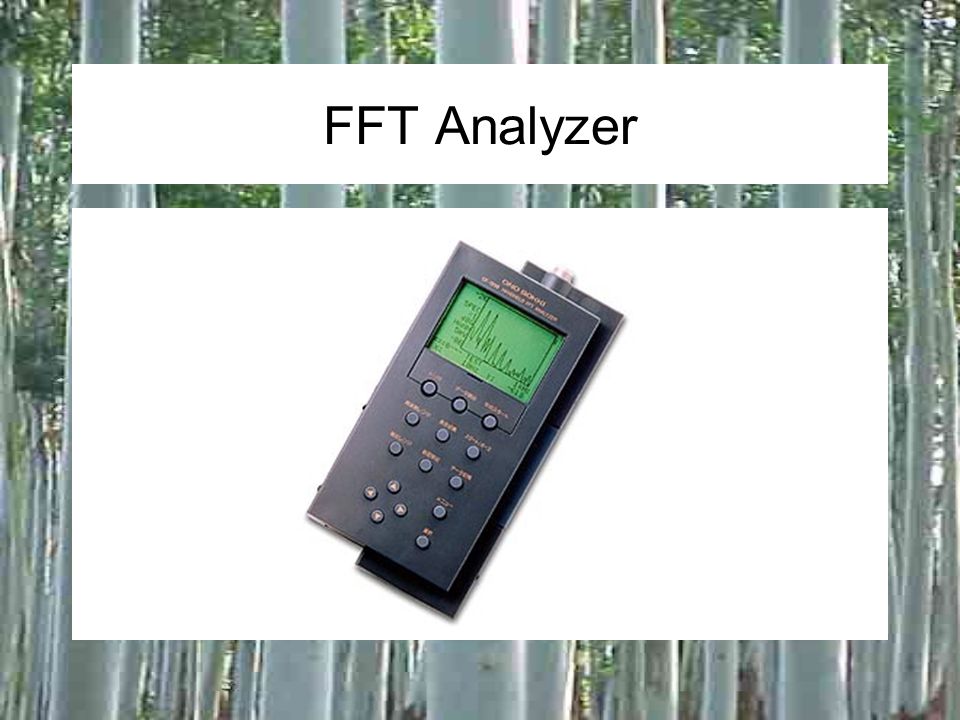

FFT Analyzer
22

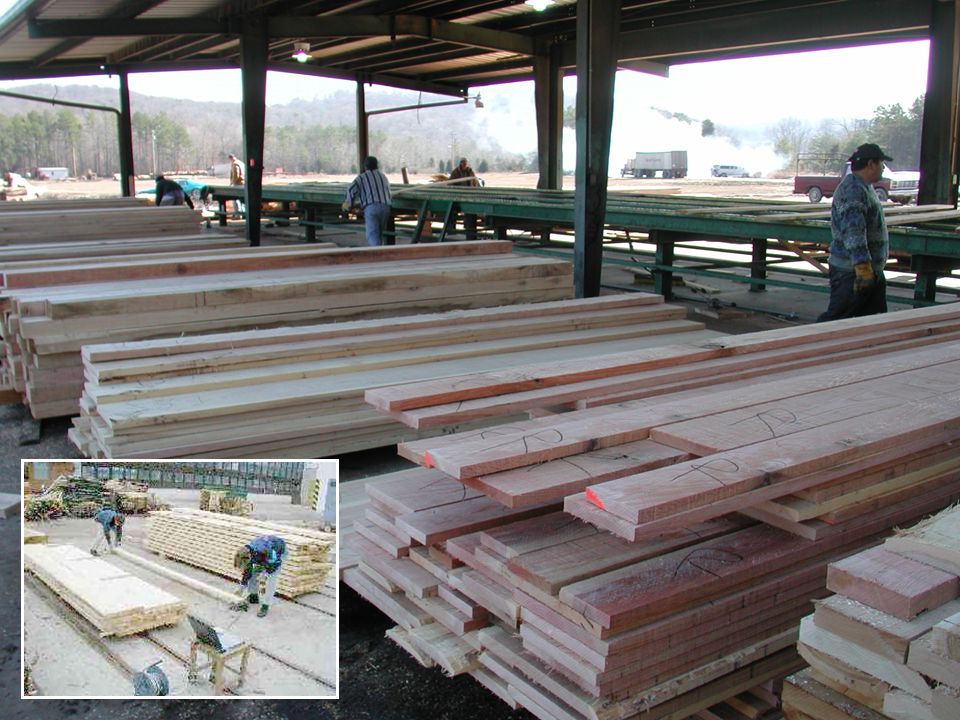

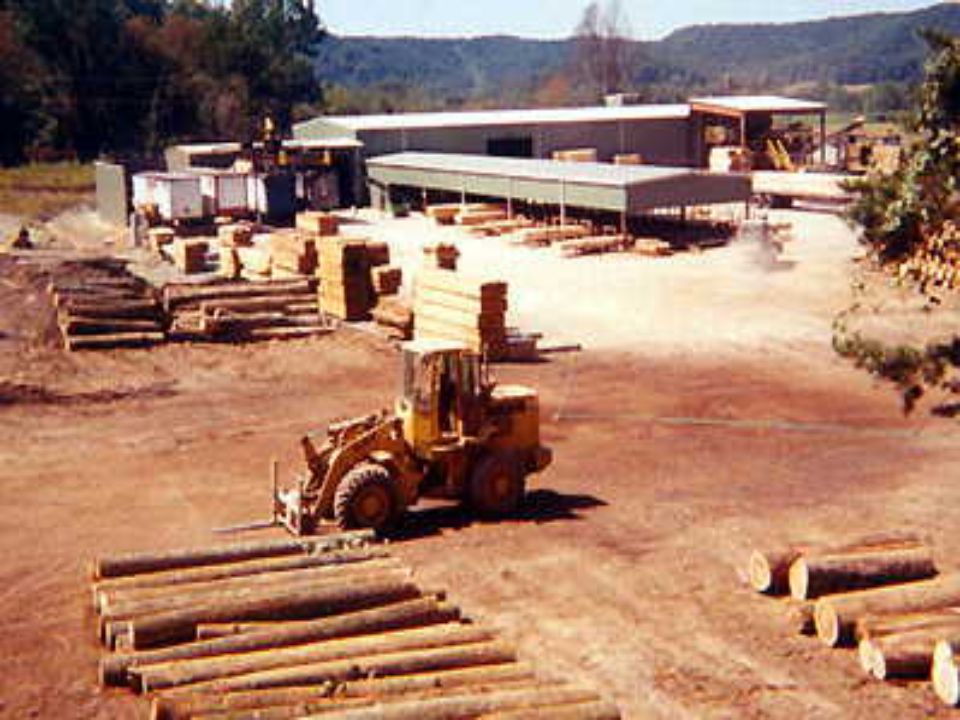

Aplicaciones
28

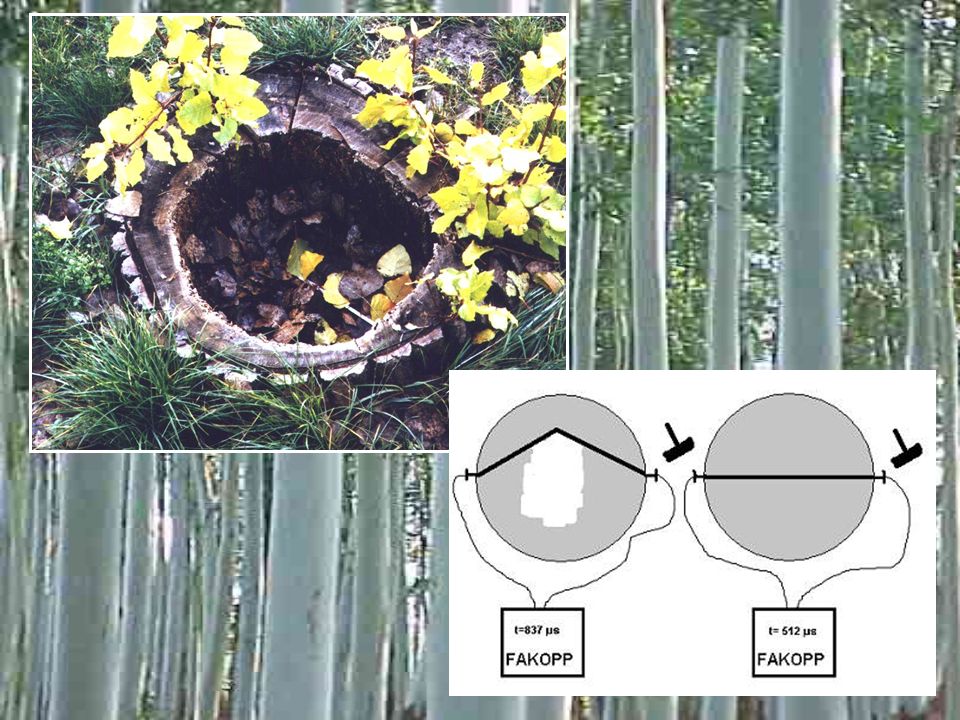

La IMM puede utilizarlo al evaluar los árboles a cortar
