1 Embalse de Relaves “La Julia Negra” Por Sofía Araya y Valentina Lingan

2 Ubicación del embalse El embalse La Julia Negra se ubicará en la V Región de Valparaíso, al norte de la ciudad de Petorca, específicamente en la Quebrada el Durazno.

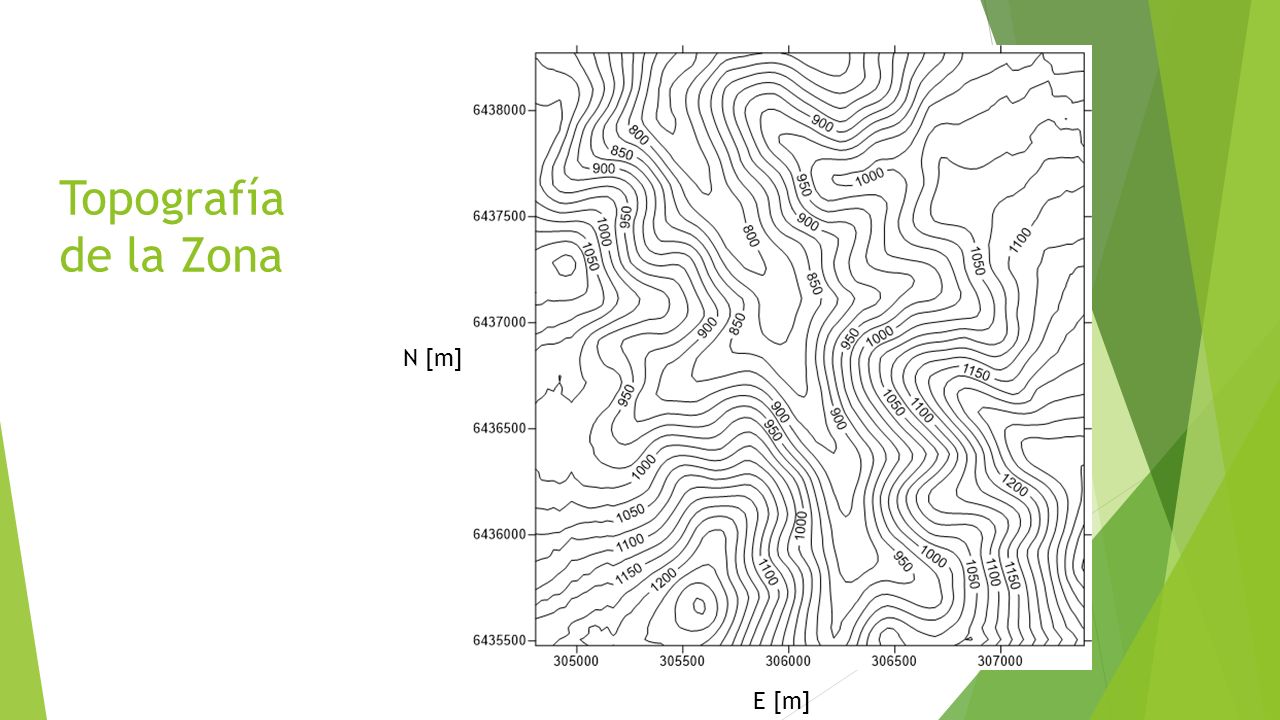

3 Topografía de la Zona N [m] E [m]

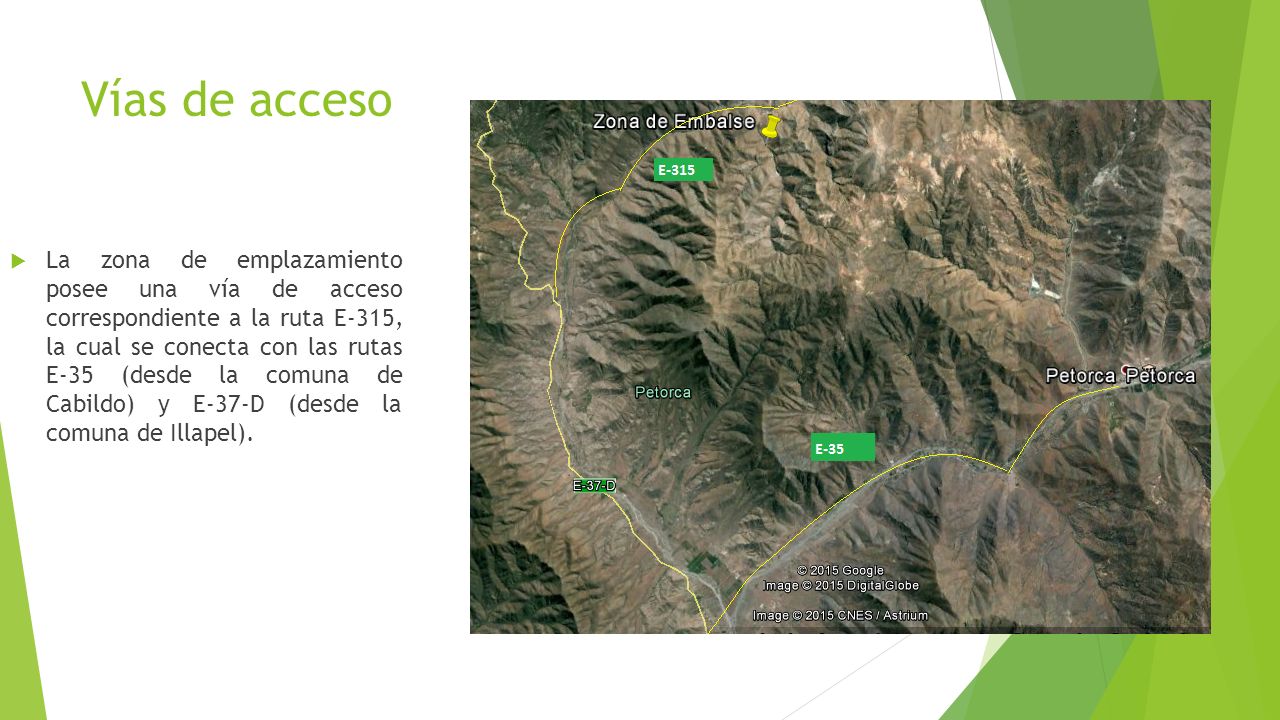

4 Vías de acceso  La zona de emplazamiento posee una vía de acceso correspondiente a la ruta E-315, la cual se conecta con las rutas E-35 (desde la comuna de Cabildo) y E-37-D (desde la comuna de Illapel).

5 Características y riesgos geológicos del sector  Calidad de la roca bajo el emplazamiento es buena(Se corrobora con la caracterización geotécnica)  Presencia de una falla geológica inferida muy cerca muro  Instrumentar falla

6  Sismicidad  Baja frecuencia de sismos en la zona, sismos medidos no superan la magnitud Mw=5.  Deslizamientos  Posibles deslizamientos serían de una pequeña remoción de masa que no afecta el embalse.  Cursos de agua  Cercano al embalse se encuentra el río Petorca, cuyo cauce se encuentra aguas arriba del embalse proyectado, por lo cual la contaminación del agua por filtraciones es poco probable.  Pluviosidad  209 mm anuales. Junio es el mes de más precipitaciones con 56 mm  Hacer colectores de aguas lluvias Características y riesgos geológicos del sector

7 Dimensionamiento y Capacidad del Embalse  Altura del muro: 140 metros.  Coronamiento del muro: 15 metros.  Taludes del muro: 1:2  Volumen estimado del muro: 15 millones de metros cúbicos.  Volumen estimado a embalsar: 45 millones de metros cúbicos.

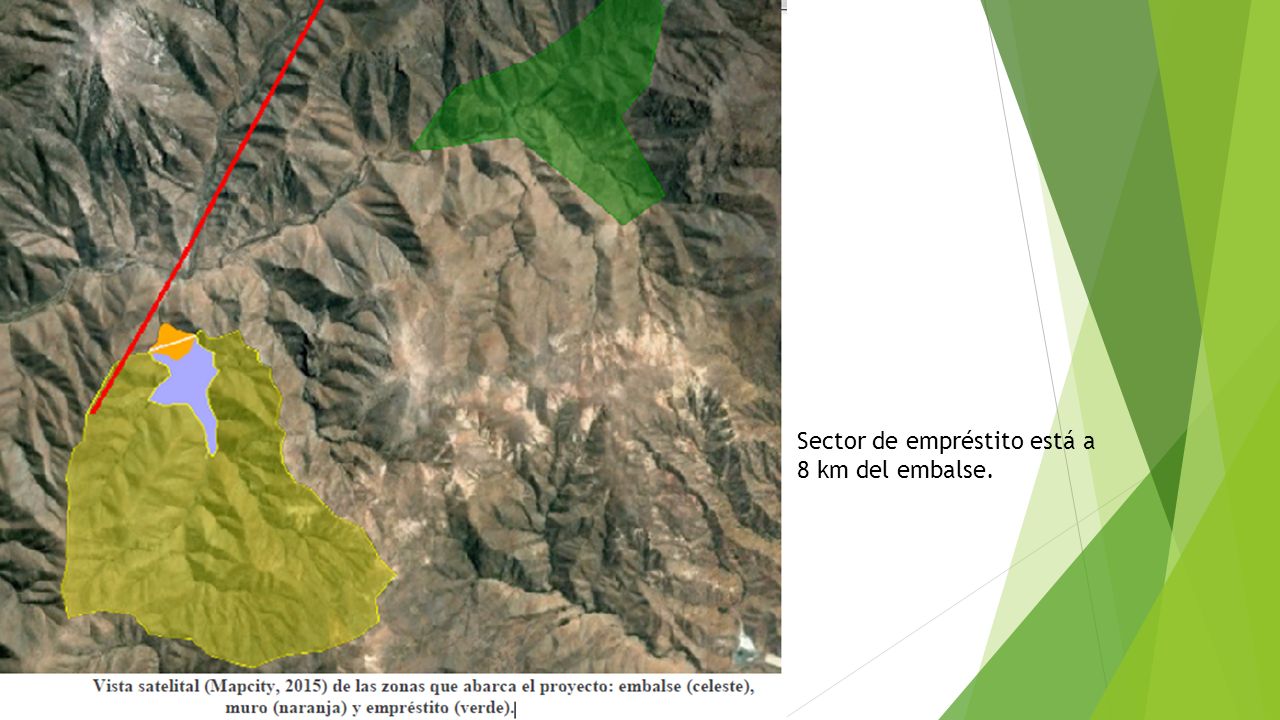

8 Sector de empréstito está a 8 km del embalse.

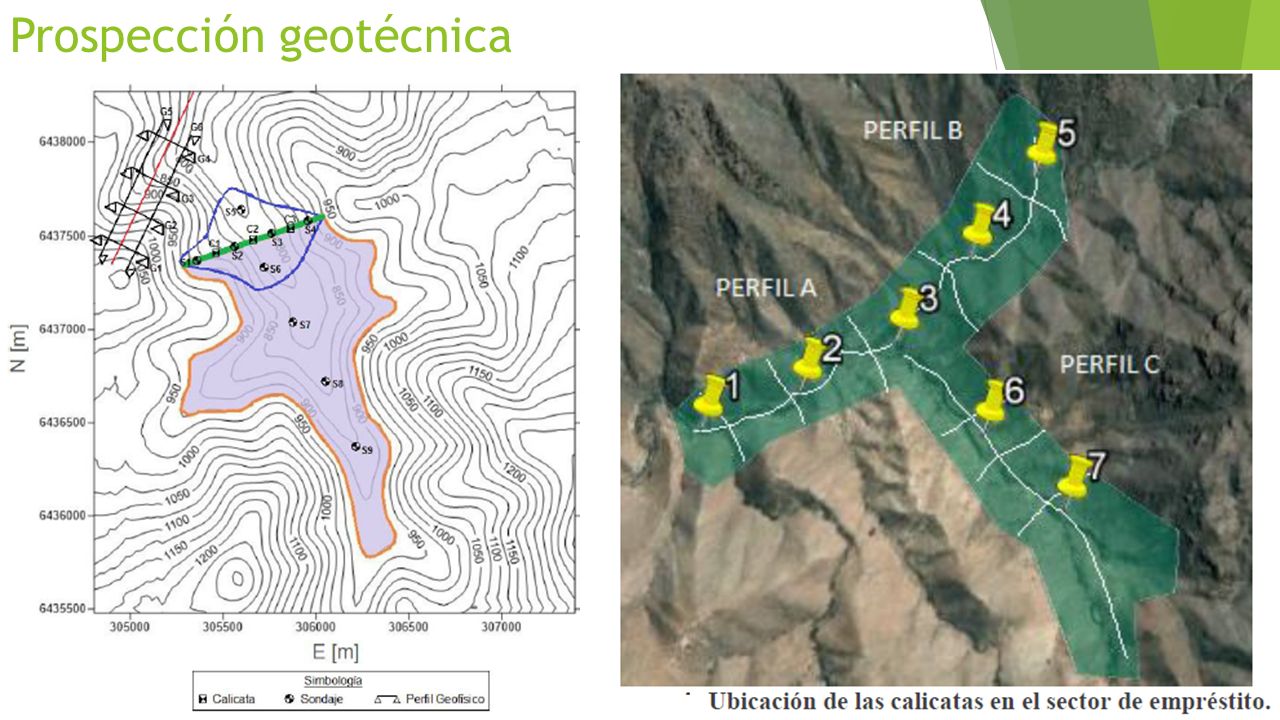

9 Prospección geotécnica

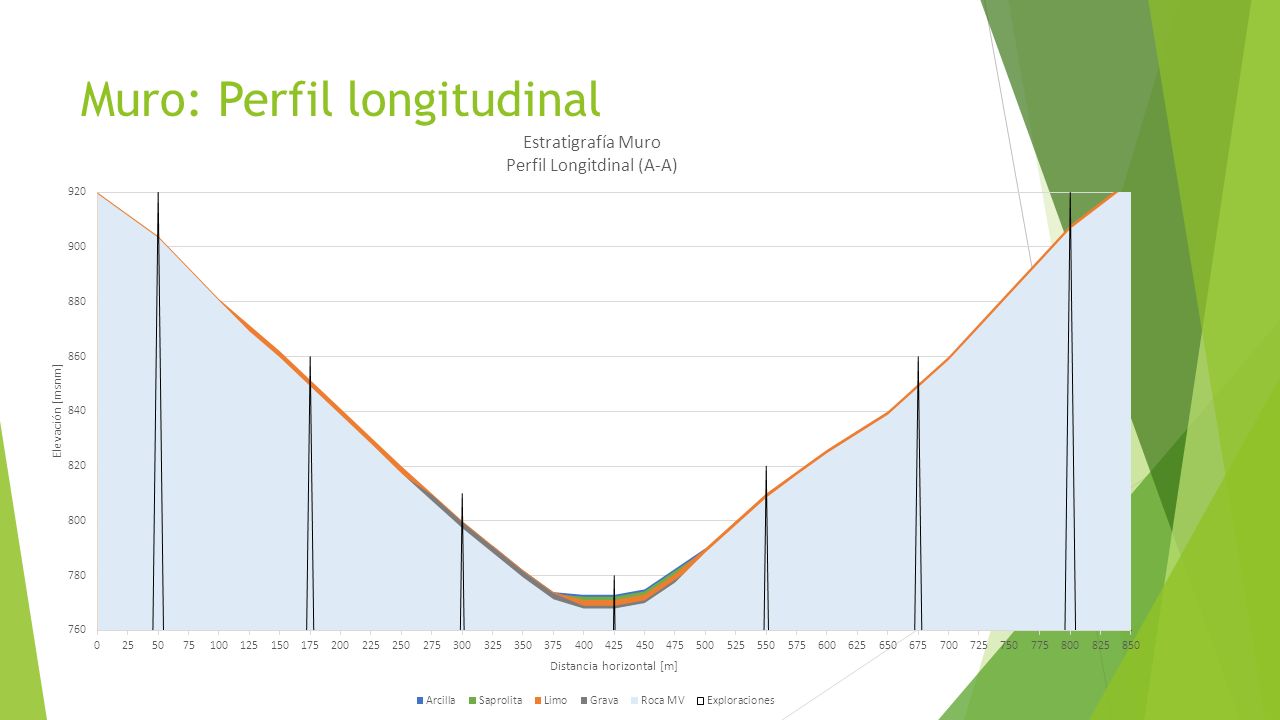

10 Muro: Perfil longitudinal

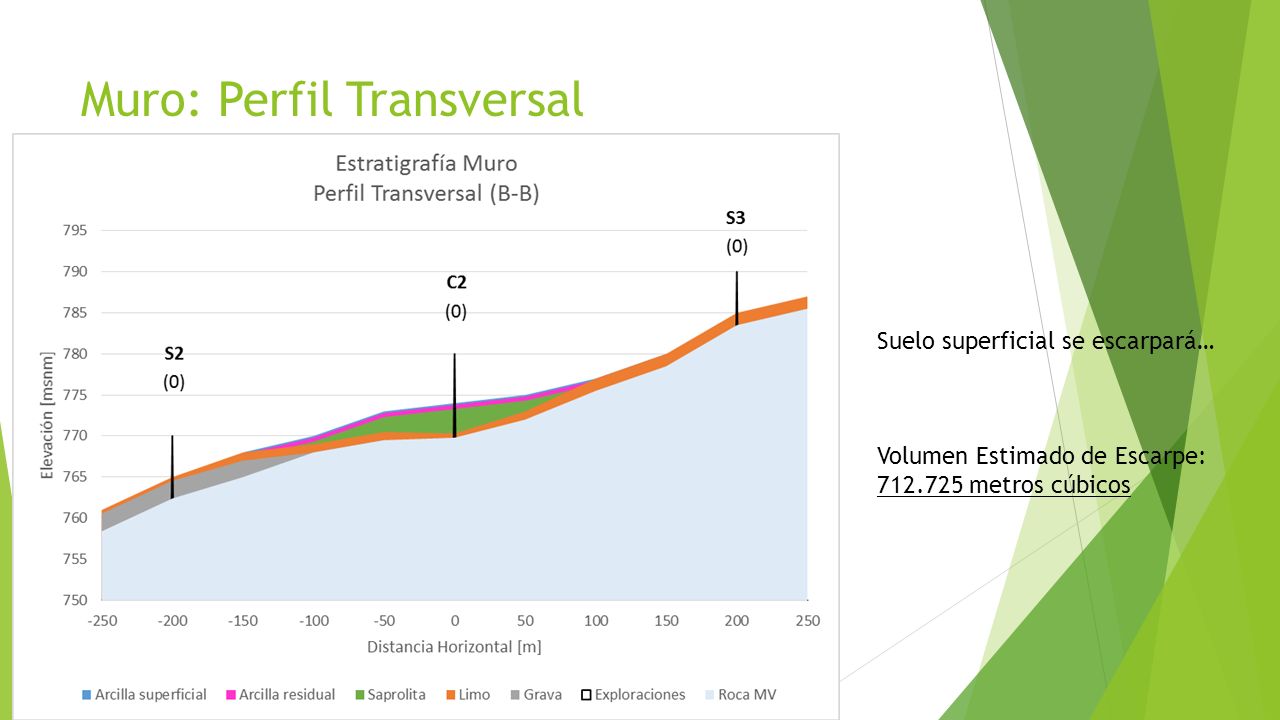

11 Muro: Perfil Transversal Suelo superficial se escarpará… Volumen Estimado de Escarpe: 712.725 metros cúbicos

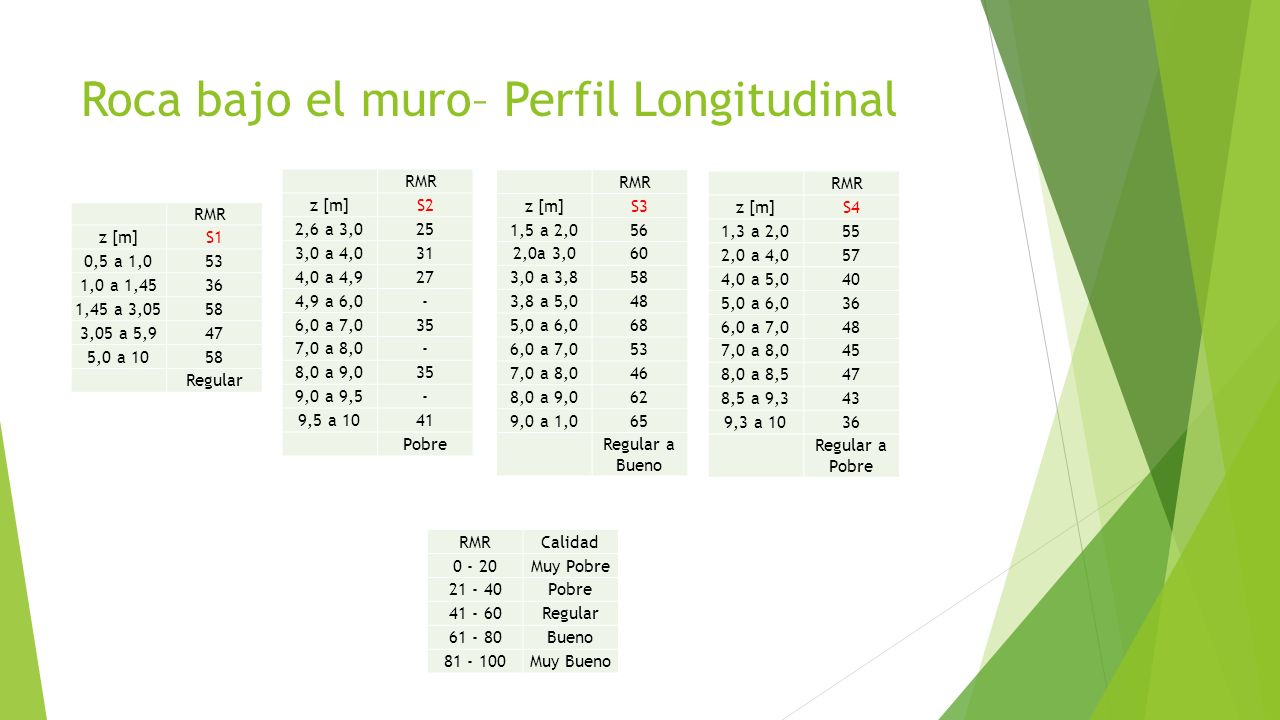

12 Roca bajo el muro– Perfil Longitudinal RMR z [m]S1 0,5 a 1,053 1,0 a 1,4536 1,45 a 3,0558 3,05 a 5,947 5,0 a 1058 Regular RMR z [m]S2 2,6 a 3,025 3,0 a 4,031 4,0 a 4,927 4,9 a 6,0- 6,0 a 7,035 7,0 a 8,0- 8,0 a 9,035 9,0 a 9,5- 9,5 a 1041 Pobre RMR z [m]S3 1,5 a 2,056 2,0a 3,060 3,0 a 3,858 3,8 a 5,048 5,0 a 6,068 6,0 a 7,053 7,0 a 8,046 8,0 a 9,062 9,0 a 1,065 Regular a Bueno RMRCalidad 0 - 20Muy Pobre 21 - 40Pobre 41 - 60Regular 61 - 80Bueno 81 - 100Muy Bueno RMR z [m]S4 1,3 a 2,055 2,0 a 4,057 4,0 a 5,040 5,0 a 6,036 6,0 a 7,048 7,0 a 8,045 8,0 a 8,547 8,5 a 9,343 9,3 a 1036 Regular a Pobre

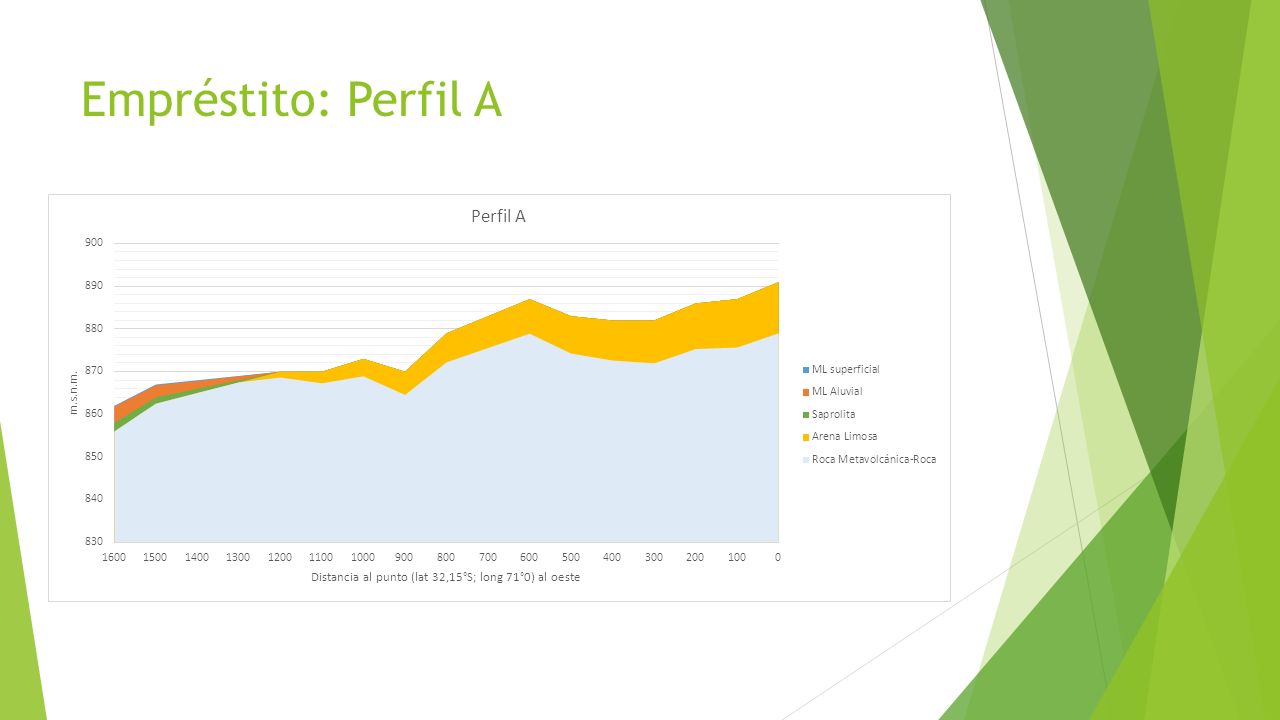

13 Empréstito: Perfil A

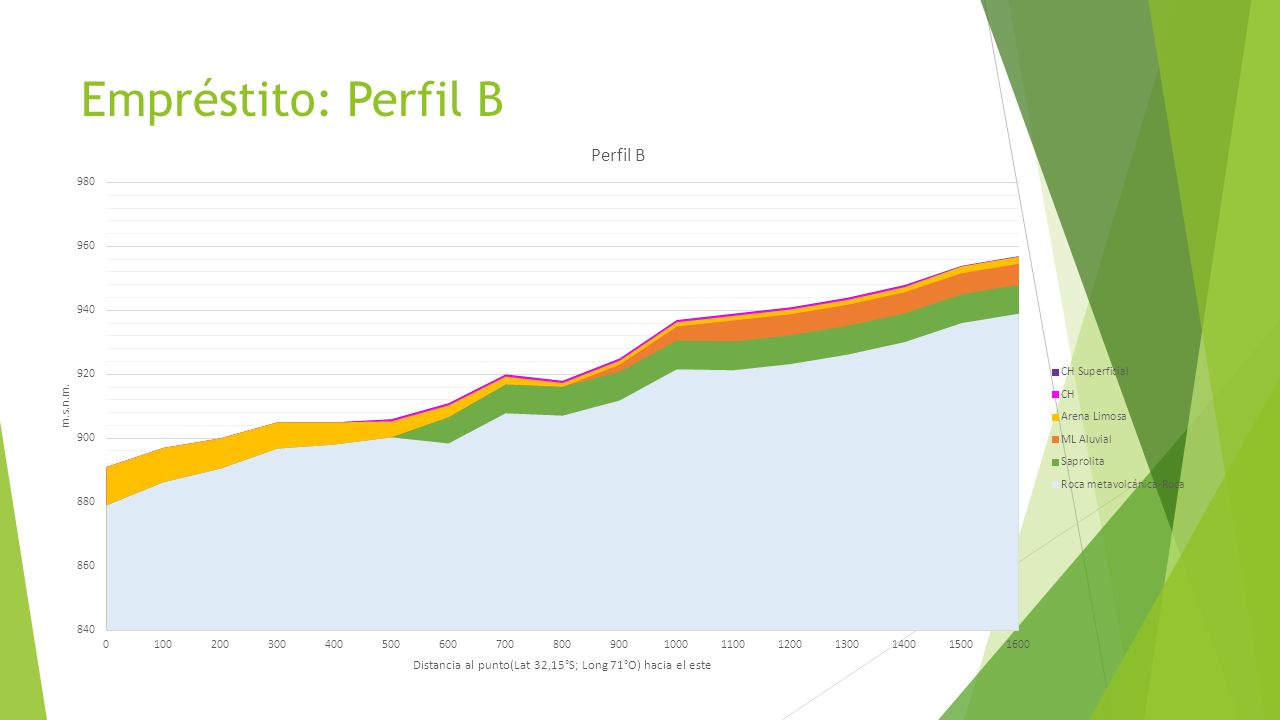

14 Empréstito: Perfil B

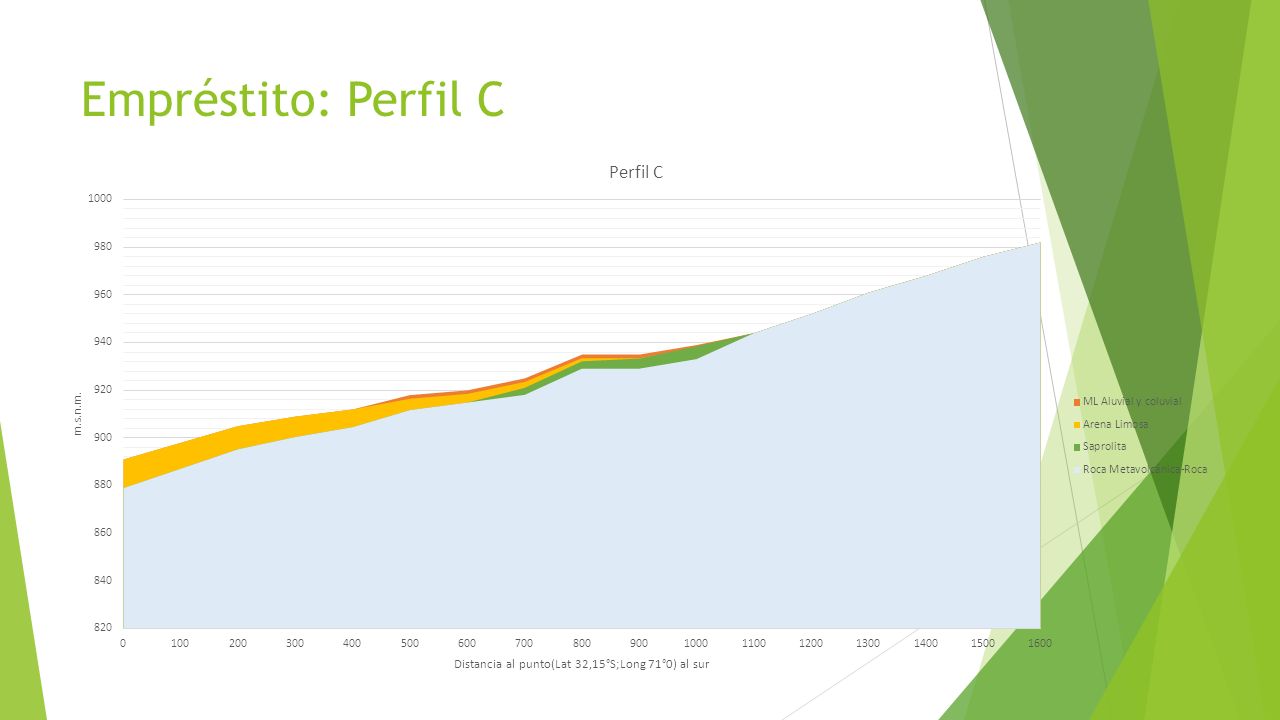

15 Empréstito: Perfil C

16 Volúmenes de Suelos estimados Suma perfiles [m3]Vol. Aproximado [m3] ML Superficial30240163000 ML Aluvial11888002046000 Saprolita89412409364000 Arena Limosa1511988015120000 CH Superficial132800133000 CH411680412000

17 Parámetros de cada componente del embalse

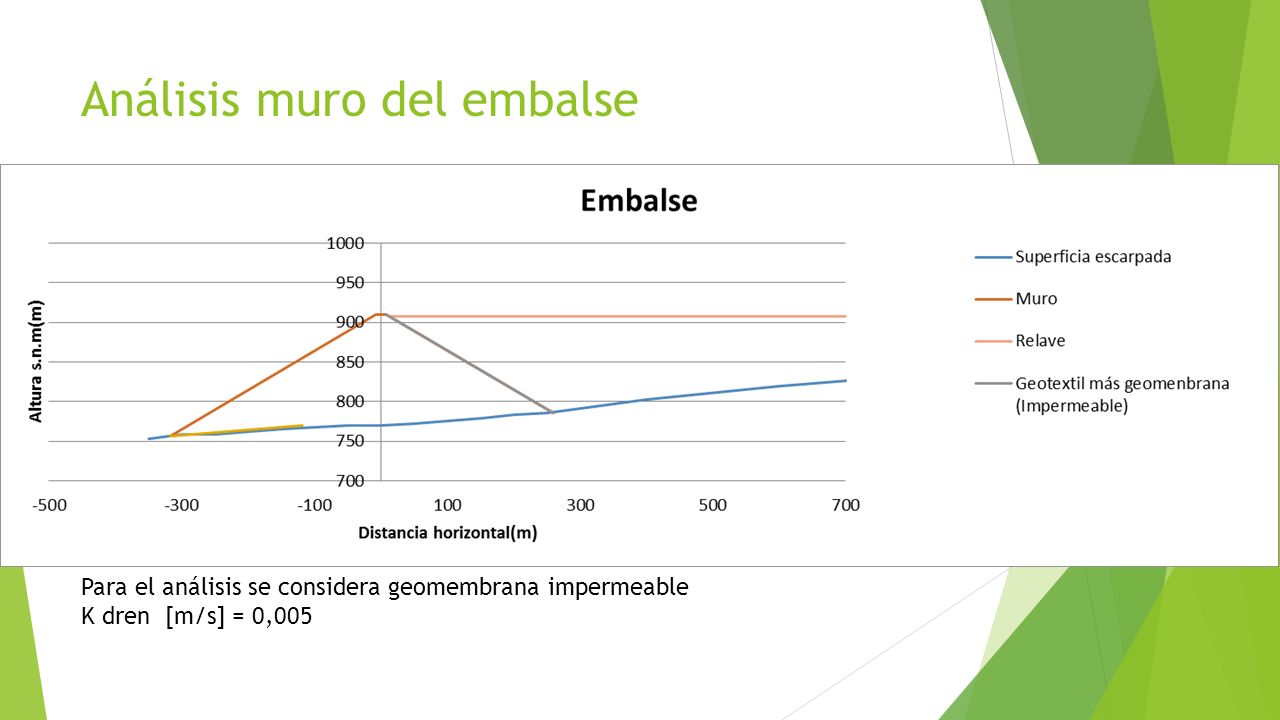

18 Análisis muro del embalse Para el análisis se considera geomembrana impermeable K dren [m/s] = 0,005

19 Reglamentos que rigen el análisis  Decreto Supremo 248 SERNAGEOMIN - Reglamento para la Aprobación de Proyectos de Diseño, Construcción, Operación y Cierre de los Depósitos de Relaves.  Artículo 295 de la Dirección General de Aguas del Ministerio de Obras Públicas.

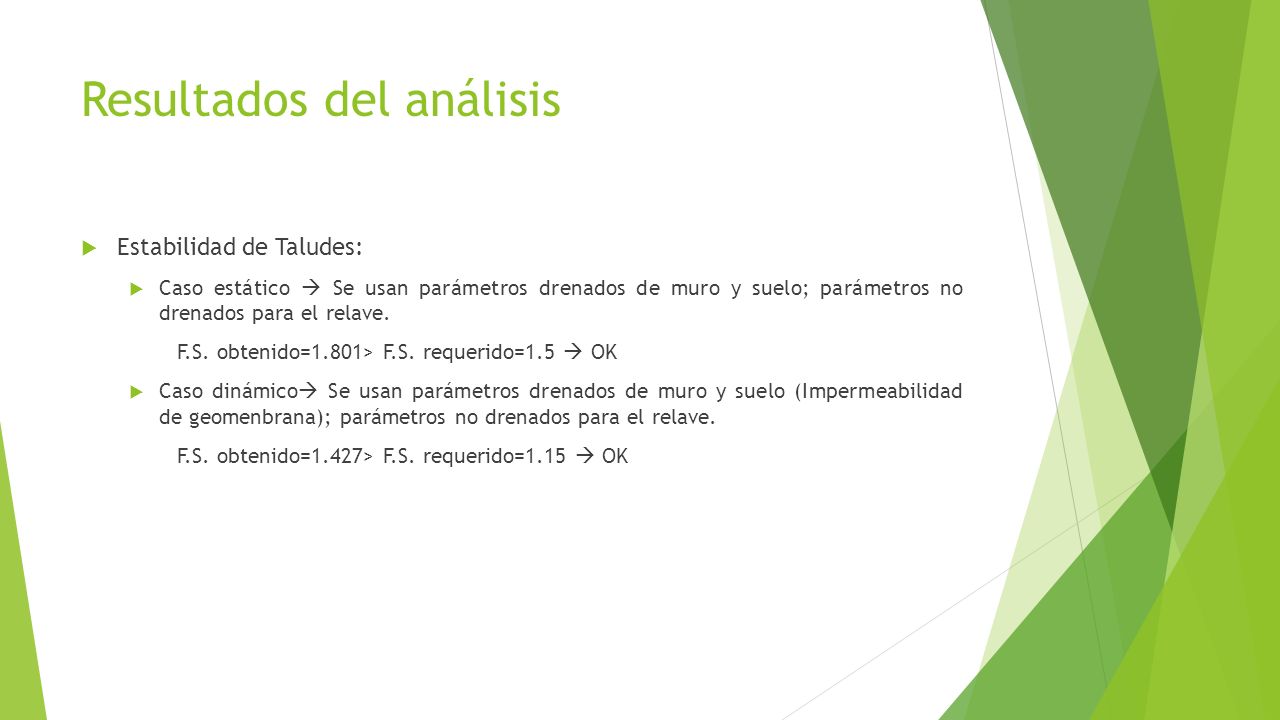

20 Resultados del análisis  Estabilidad de Taludes:  Caso estático  Se usan parámetros drenados de muro y suelo; parámetros no drenados para el relave. F.S. obtenido=1.801> F.S. requerido=1.5  OK  Caso dinámico  Se usan parámetros drenados de muro y suelo (Impermeabilidad de geomenbrana); parámetros no drenados para el relave. F.S. obtenido=1.427> F.S. requerido=1.15  OK

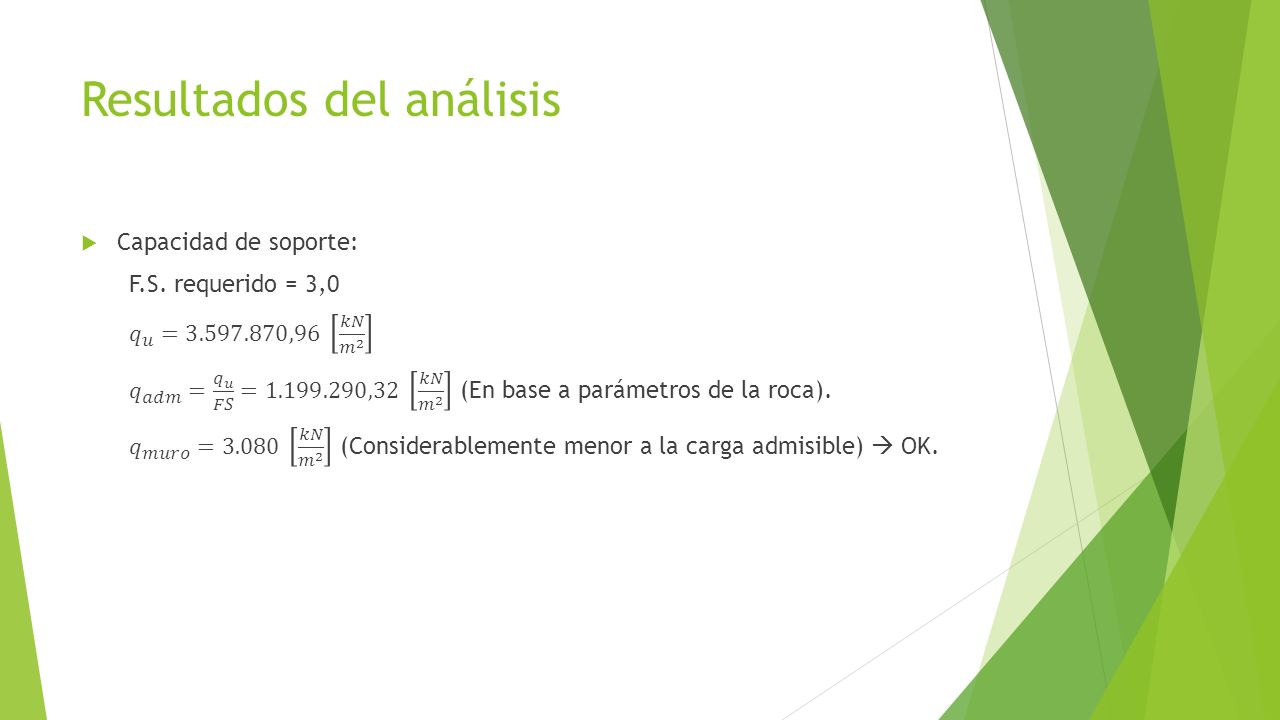

21 Resultados del análisis

22

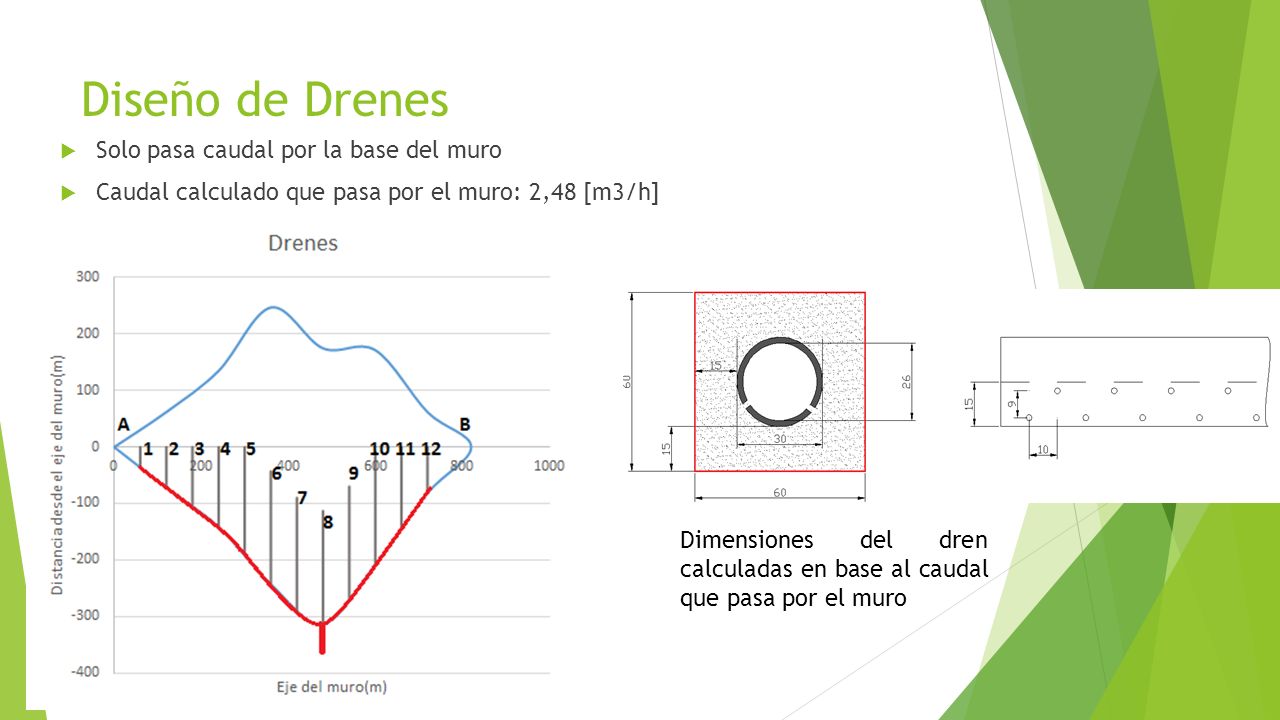

23  Solo pasa caudal por la base del muro  Caudal calculado que pasa por el muro: 2,48 [m3/h] Dimensiones del dren calculadas en base al caudal que pasa por el muro Diseño de Drenes

24 Instrumentación geotécnica

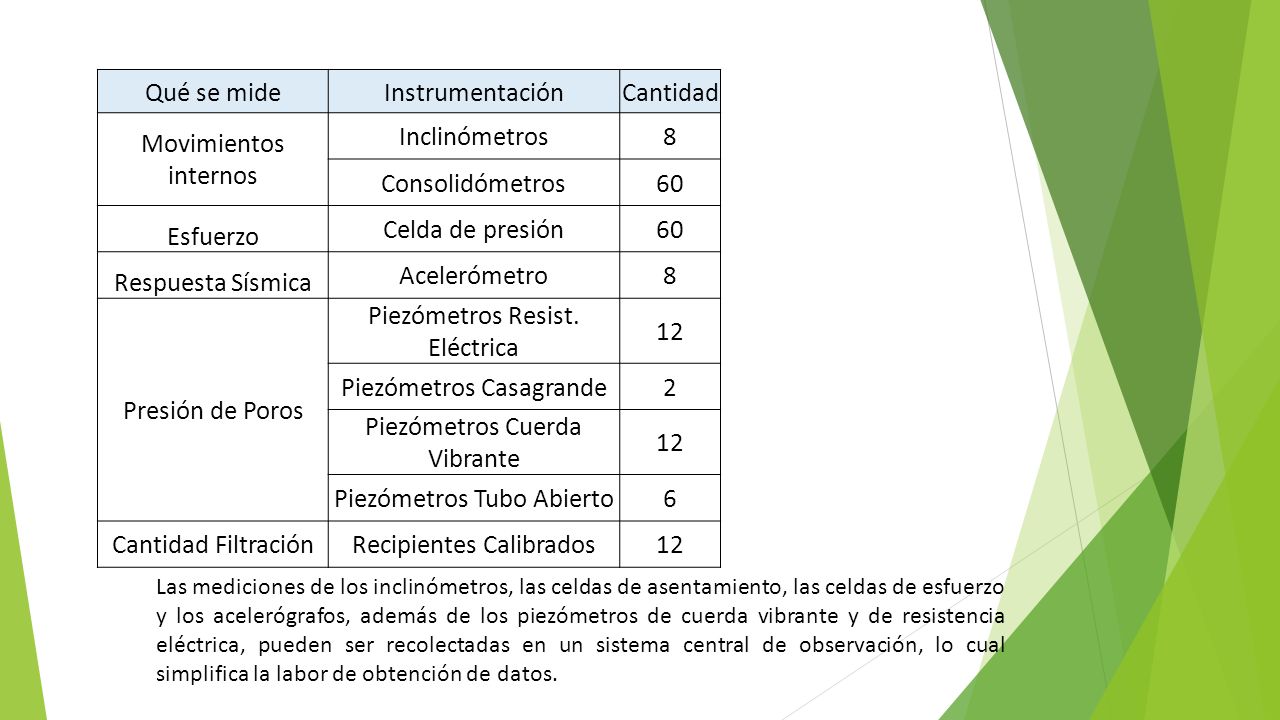

25 Qué se mideInstrumentaciónCantidad Movimientos internos Inclinómetros8 Consolidómetros60 Esfuerzo Celda de presión60 Respuesta Sísmica Acelerómetro8 Presión de Poros Piezómetros Resist. Eléctrica 12 Piezómetros Casagrande2 Piezómetros Cuerda Vibrante 12 Piezómetros Tubo Abierto6 Cantidad FiltraciónRecipientes Calibrados12 Las mediciones de los inclinómetros, las celdas de asentamiento, las celdas de esfuerzo y los acelerógrafos, además de los piezómetros de cuerda vibrante y de resistencia eléctrica, pueden ser recolectadas en un sistema central de observación, lo cual simplifica la labor de obtención de datos.

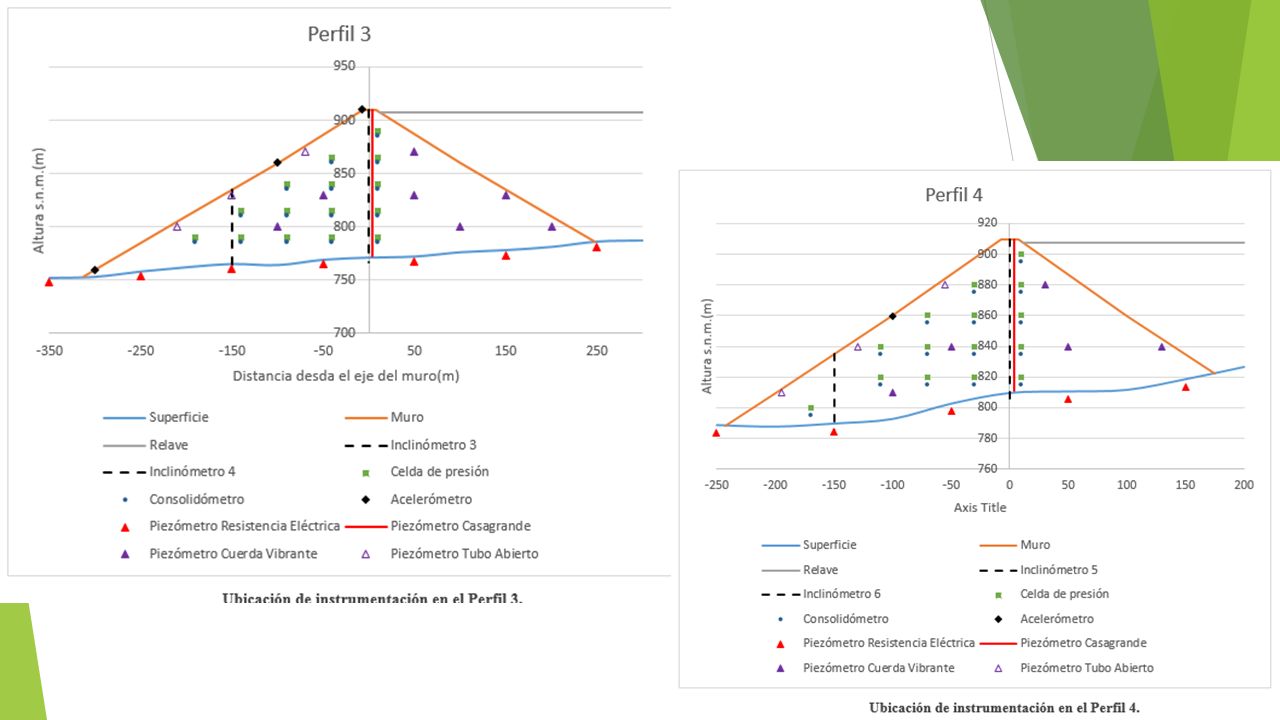

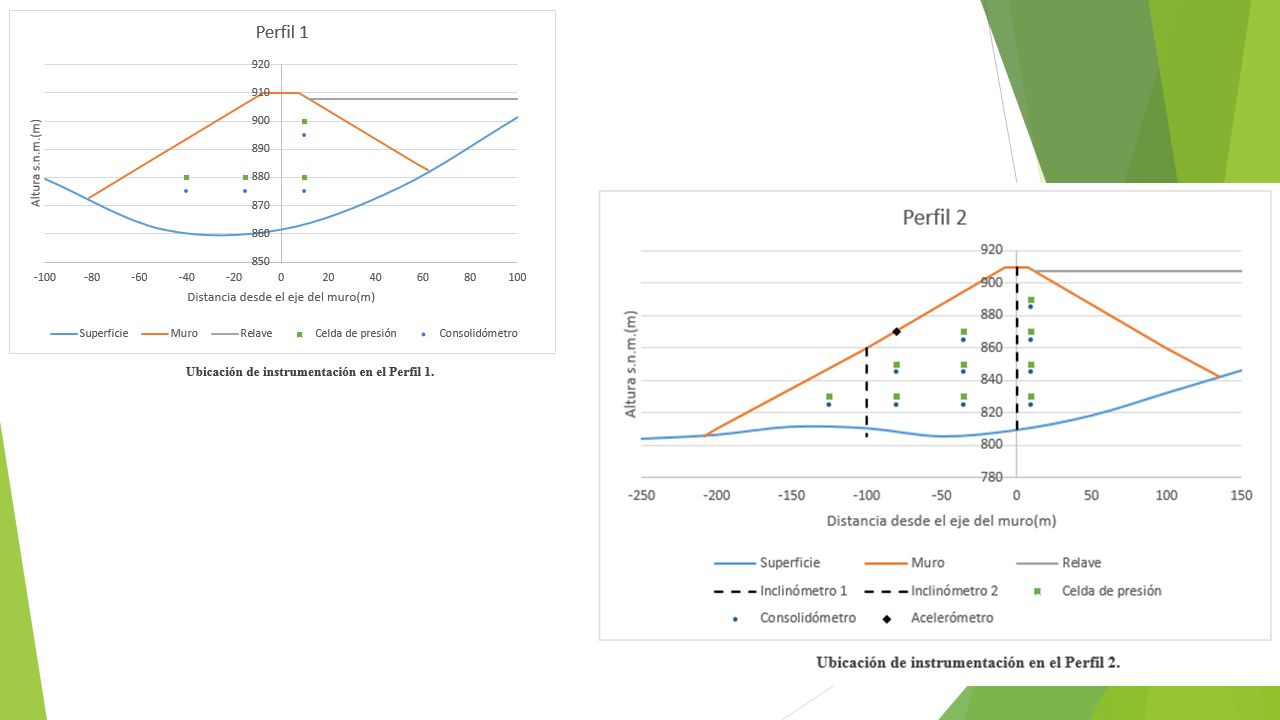

26 Ubicación de Instrumentación Instrumentación se ubica principalmente en perfiles

27

28

29

30

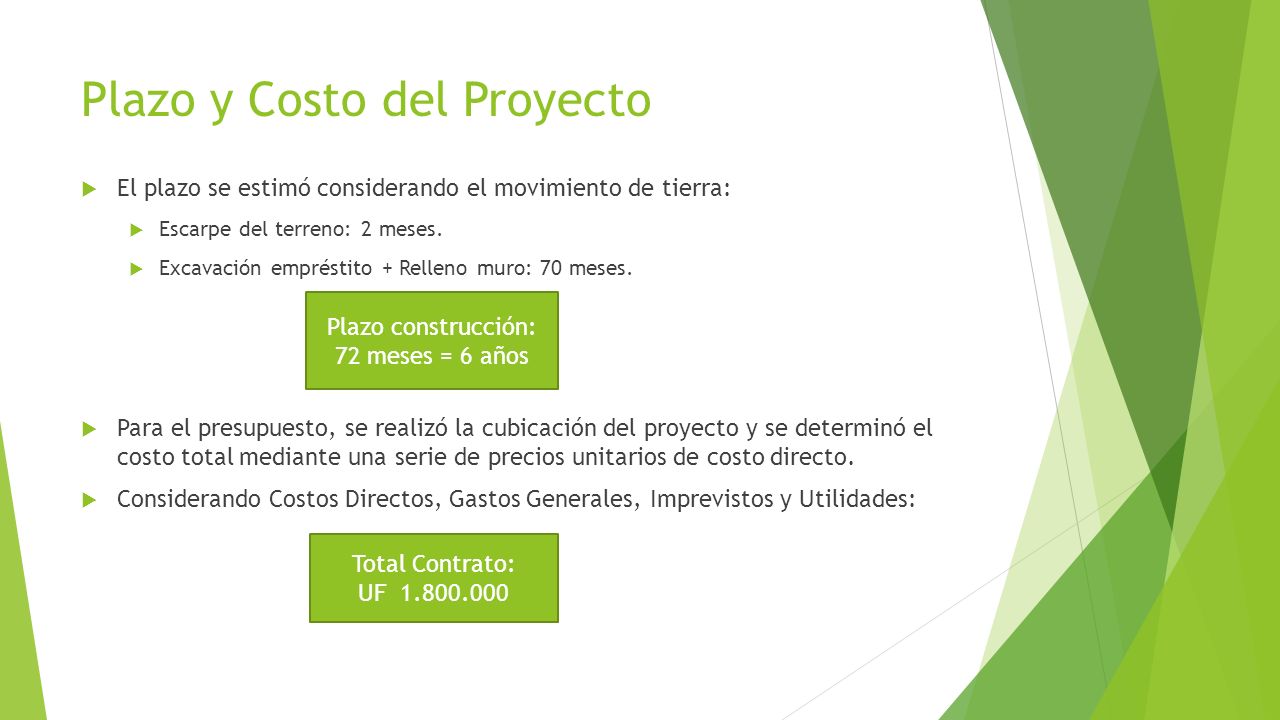

31 Plazo y Costo del Proyecto  El plazo se estimó considerando el movimiento de tierra:  Escarpe del terreno: 2 meses.  Excavación empréstito + Relleno muro: 70 meses.  Para el presupuesto, se realizó la cubicación del proyecto y se determinó el costo total mediante una serie de precios unitarios de costo directo.  Considerando Costos Directos, Gastos Generales, Imprevistos y Utilidades: Plazo construcción: 72 meses = 6 años Total Contrato: UF 1.800.000
