Manejo de Los Materiales y Distribución en Planta

Presentación del tema: "Manejo de Los Materiales y Distribución en Planta"— Transcripción de la presentación:

1 Manejo de Los Materiales y Distribución en Planta
UNIVERSIDAD TECNOLOGICA NACIONAL FACULTAD REGIONAL BUENOS AIRES DEPARTAMENTO DE INGENIERIA INDUSTRIAL Depósitos y Almacenes Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

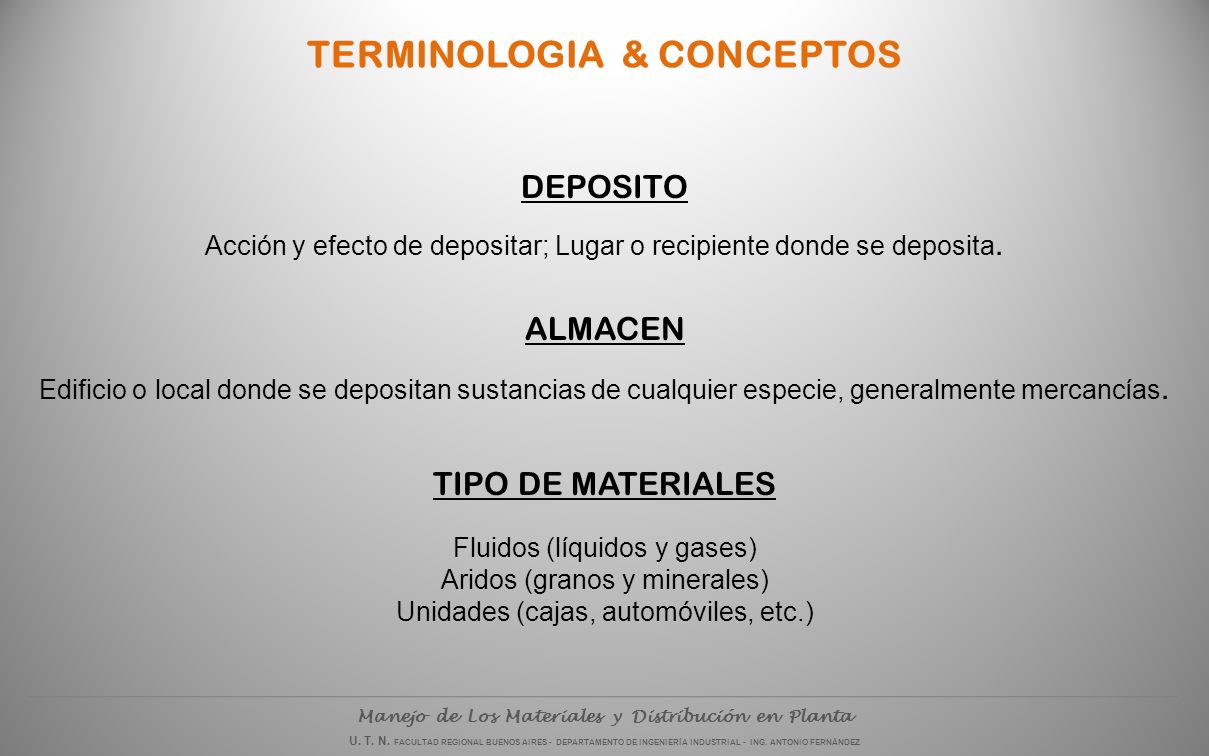

2 TERMINOLOGIA & CONCEPTOS
DEPOSITO Acción y efecto de depositar; Lugar o recipiente donde se deposita. ALMACEN Edificio o local donde se depositan sustancias de cualquier especie, generalmente mercancías. TIPO DE MATERIALES Fluidos (líquidos y gases) Aridos (granos y minerales) Unidades (cajas, automóviles, etc.) Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

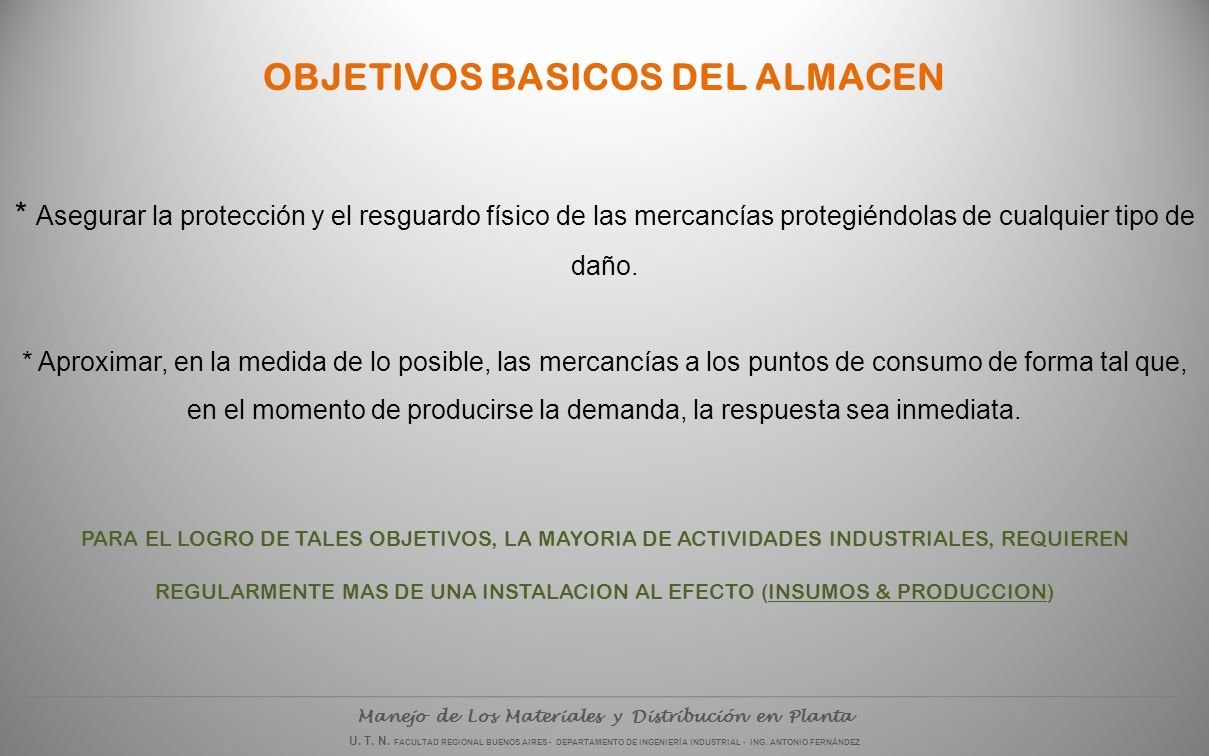

3 OBJETIVOS BASICOS DEL ALMACEN
* Asegurar la protección y el resguardo físico de las mercancías protegiéndolas de cualquier tipo de daño. * Aproximar, en la medida de lo posible, las mercancías a los puntos de consumo de forma tal que, en el momento de producirse la demanda, la respuesta sea inmediata. PARA EL LOGRO DE TALES OBJETIVOS, LA MAYORIA DE ACTIVIDADES INDUSTRIALES, REQUIEREN REGULARMENTE MAS DE UNA INSTALACION AL EFECTO (INSUMOS & PRODUCCION) Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

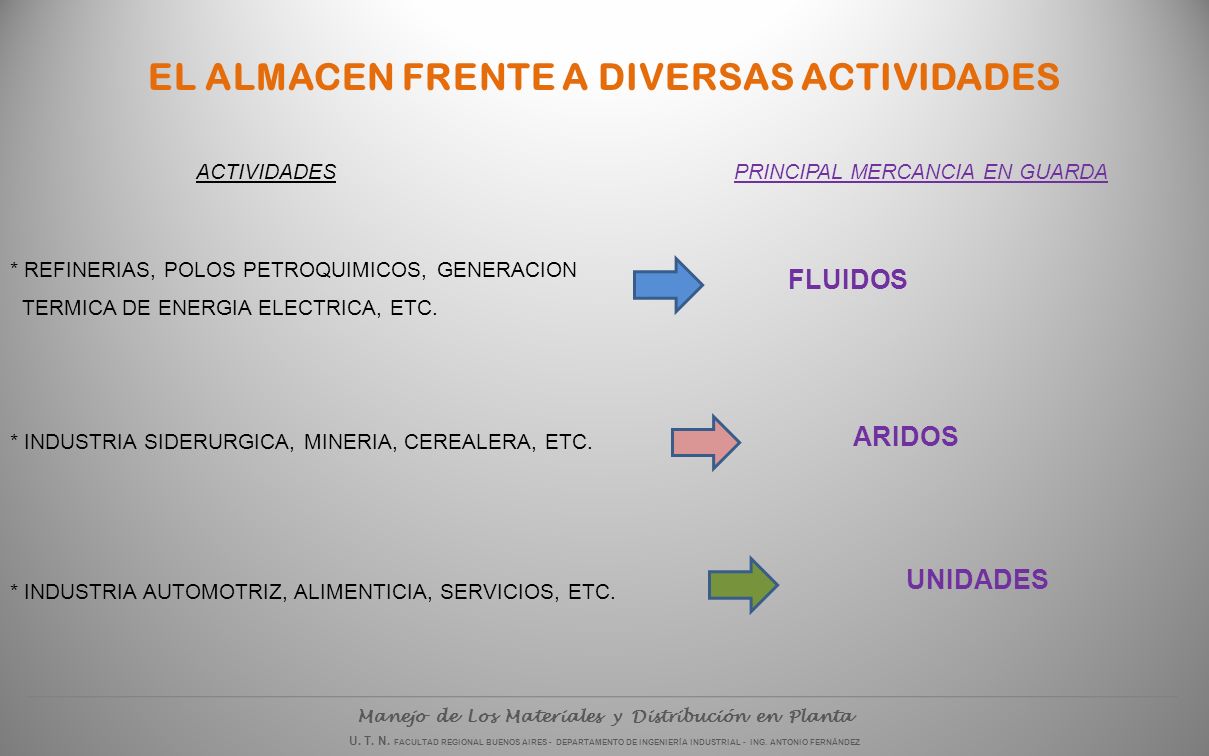

4 EL ALMACEN FRENTE A DIVERSAS ACTIVIDADES
ACTIVIDADES PRINCIPAL MERCANCIA EN GUARDA * REFINERIAS, POLOS PETROQUIMICOS, GENERACION TERMICA DE ENERGIA ELECTRICA, ETC. FLUIDOS * INDUSTRIA SIDERURGICA, MINERIA, CEREALERA, ETC. ARIDOS UNIDADES * INDUSTRIA AUTOMOTRIZ, ALIMENTICIA, SERVICIOS, ETC. Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

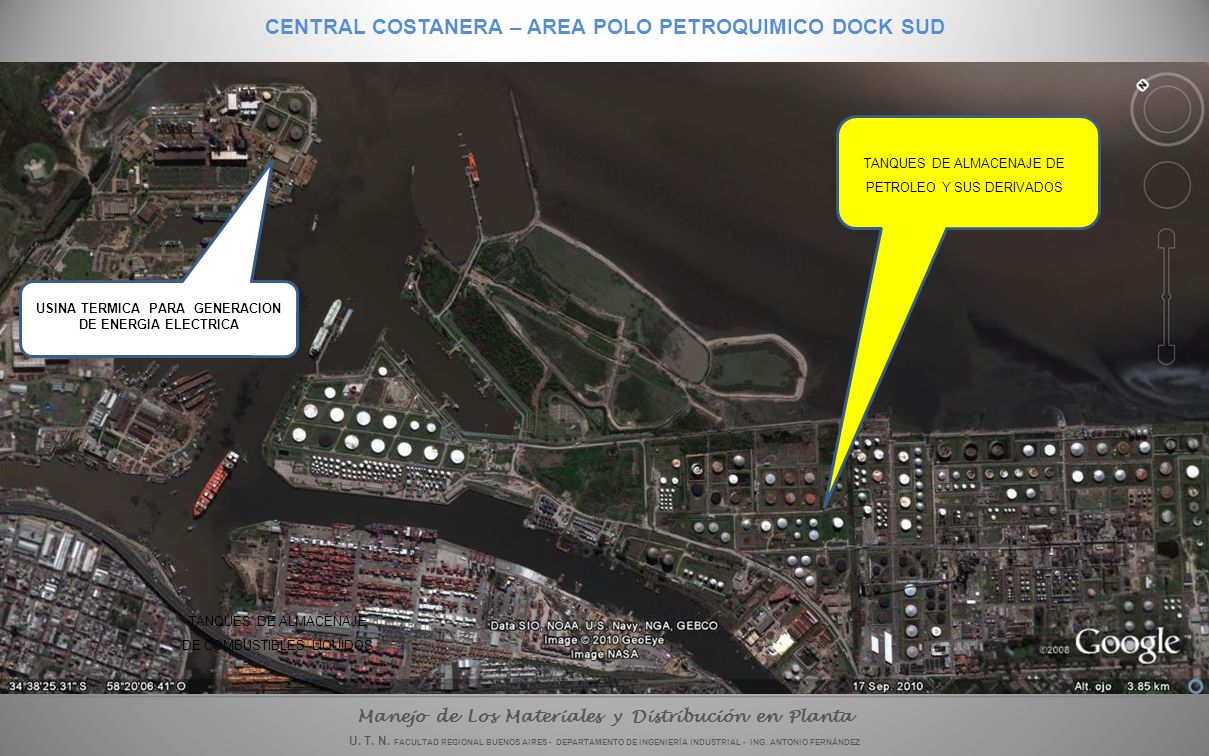

5 CENTRAL COSTANERA – AREA POLO PETROQUIMICO DOCK SUD
TANQUES DE ALMACENAJE DE PETROLEO Y SUS DERIVADOS USINA TERMICA PARA GENERACION DE ENERGIA ELECTRICA TANQUES DE ALMACENAJE DE COMBUSTIBLES LIQUIDOS Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

6 Manejo de Los Materiales y Distribución en Planta
PLANTA POTABILIZADORA DE AGUA “GRAL. SAN MARTIN” EN LA CIUDAD DE BUENOS AIRES (AySA) PILETAS DE TRATAMIENTO Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

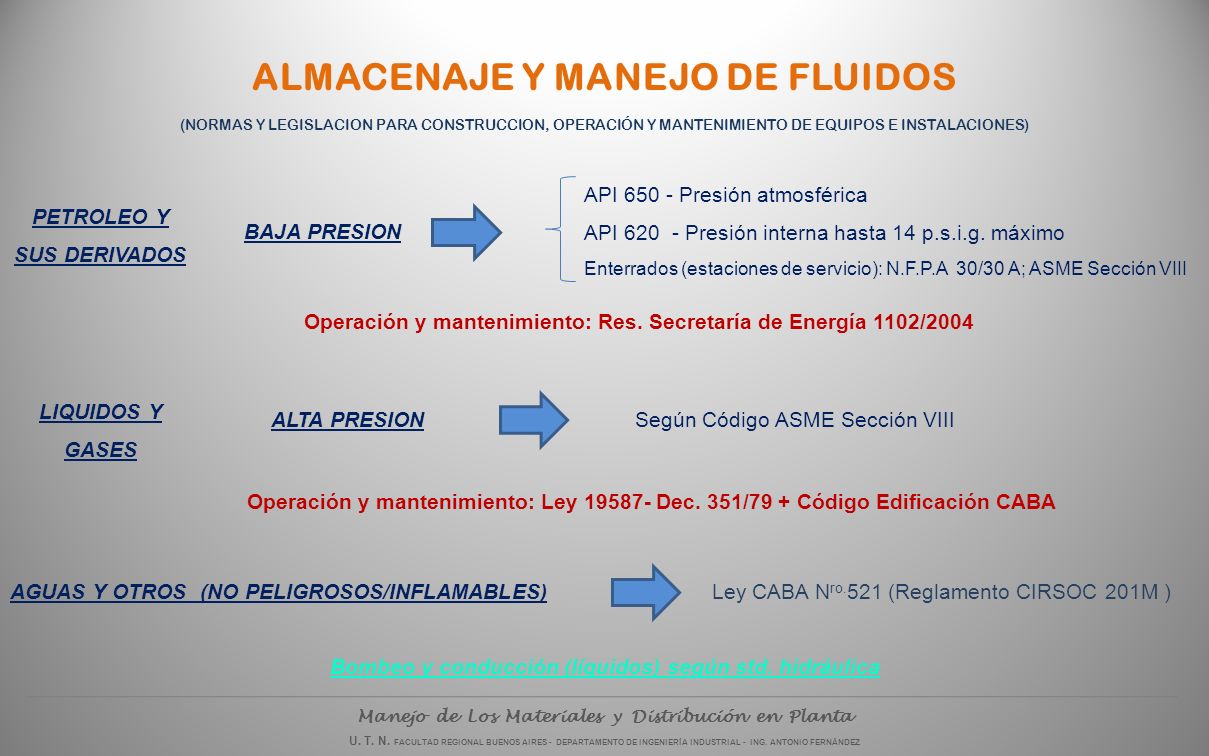

7 ALMACENAJE Y MANEJO DE FLUIDOS
(NORMAS Y LEGISLACION PARA CONSTRUCCION, OPERACIÓN Y MANTENIMIENTO DE EQUIPOS E INSTALACIONES) API Presión atmosférica API Presión interna hasta 14 p.s.i.g. máximo Enterrados (estaciones de servicio): N.F.P.A 30/30 A; ASME Sección VIII PETROLEO Y SUS DERIVADOS BAJA PRESION Operación y mantenimiento: Res. Secretaría de Energía 1102/2004 LIQUIDOS Y GASES ALTA PRESION Según Código ASME Sección VIII Operación y mantenimiento: Ley Dec. 351/79 + Código Edificación CABA AGUAS Y OTROS (NO PELIGROSOS/INFLAMABLES) Ley CABA Nro.521 (Reglamento CIRSOC 201M ) Bombeo y conducción (líquidos) según std. hidráulica Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

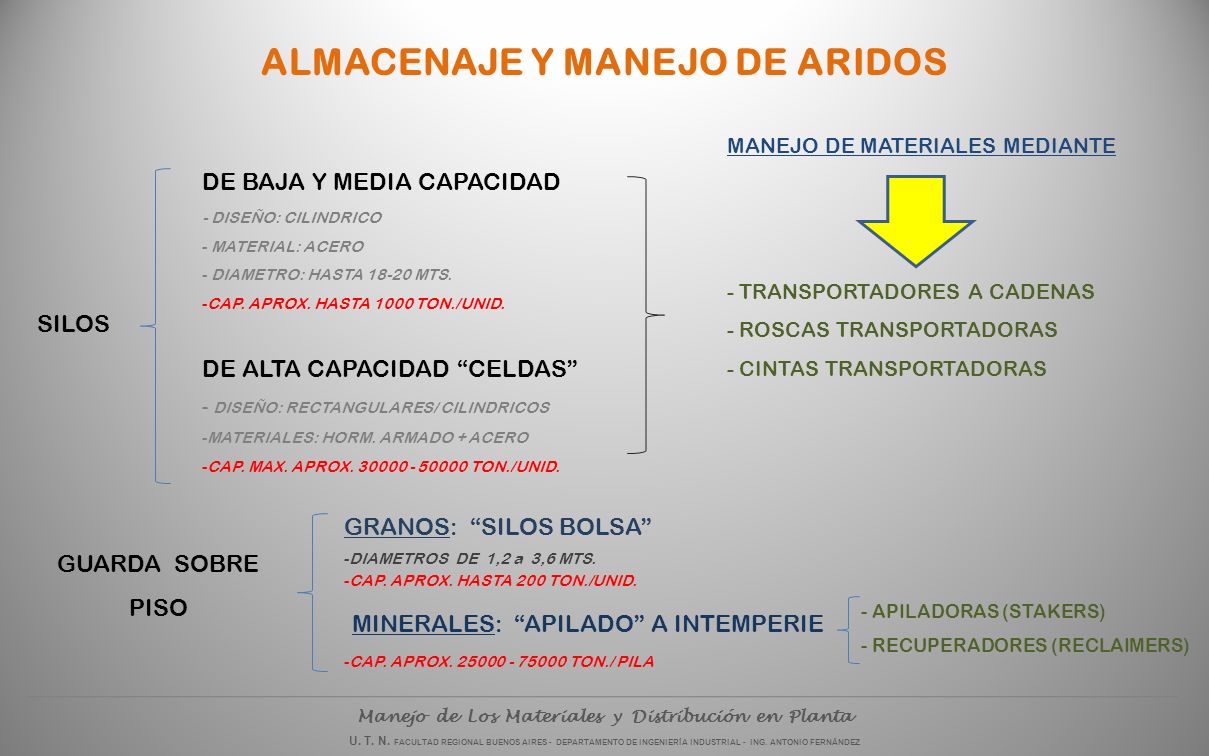

8 ALMACENAJE Y MANEJO DE ARIDOS
MANEJO DE MATERIALES MEDIANTE DE BAJA Y MEDIA CAPACIDAD - DISEÑO: CILINDRICO MATERIAL: ACERO DIAMETRO: HASTA MTS. CAP. APROX. HASTA 1000 TON./UNID. - TRANSPORTADORES A CADENAS - ROSCAS TRANSPORTADORAS - CINTAS TRANSPORTADORAS SILOS DE ALTA CAPACIDAD “CELDAS” DISEÑO: RECTANGULARES/ CILINDRICOS MATERIALES: HORM. ARMADO + ACERO CAP. MAX. APROX TON./UNID. GRANOS: “SILOS BOLSA” GUARDA SOBRE PISO DIAMETROS DE 1,2 a 3,6 MTS. CAP. APROX. HASTA 200 TON./UNID. APILADORAS (STAKERS) RECUPERADORES (RECLAIMERS) MINERALES: “APILADO” A INTEMPERIE CAP. APROX TON./ PILA Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

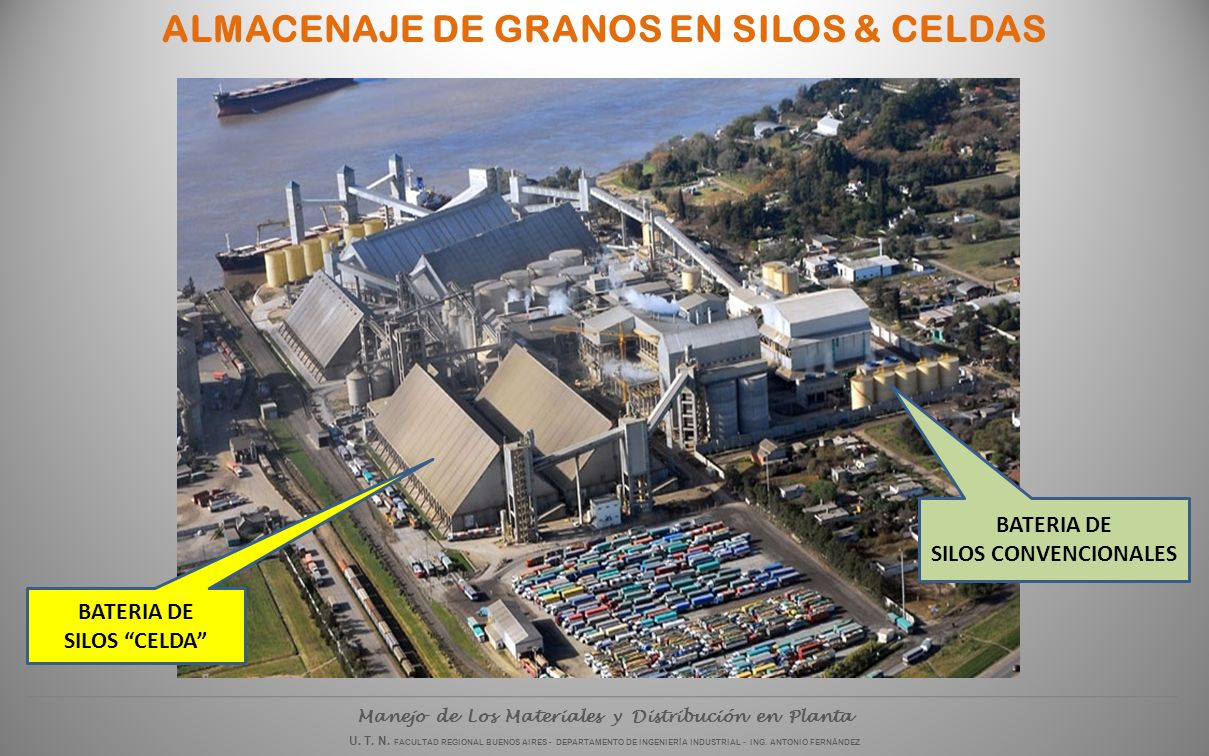

9 ALMACENAJE DE GRANOS EN SILOS & CELDAS
BATERIA DE SILOS CONVENCIONALES BATERIA DE SILOS “CELDA” Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

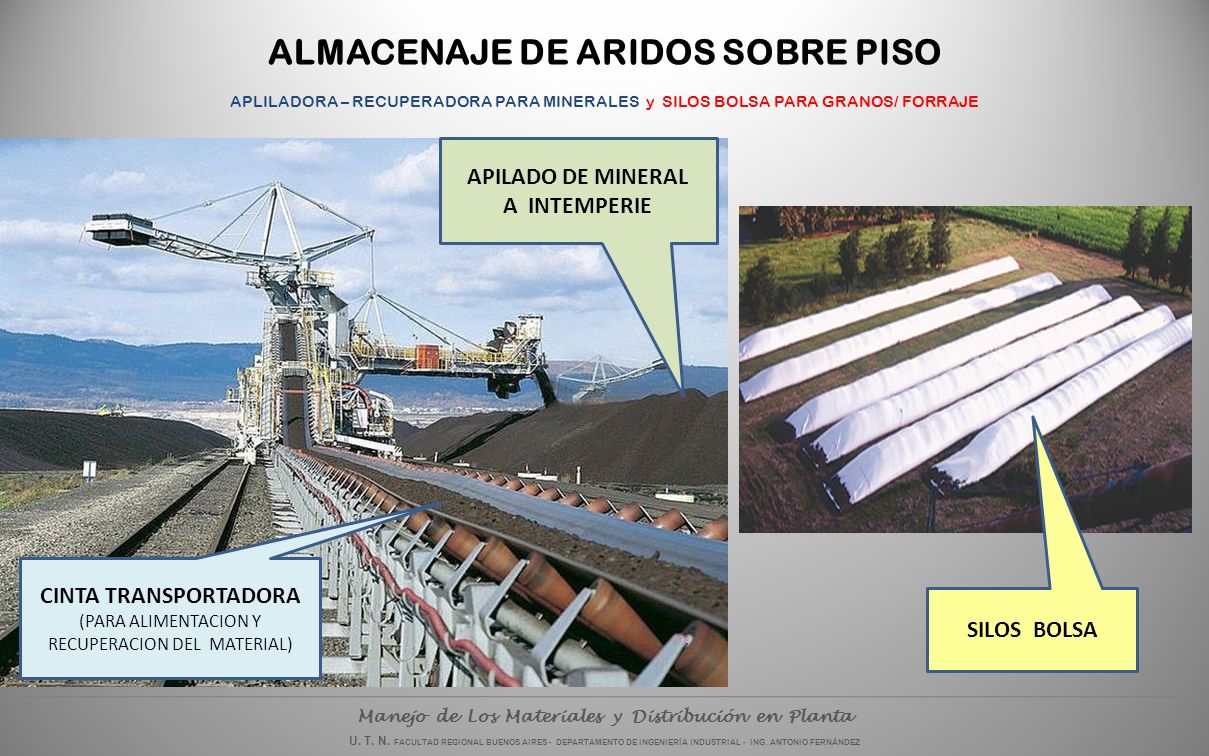

10 ALMACENAJE DE ARIDOS SOBRE PISO
APLILADORA – RECUPERADORA PARA MINERALES y SILOS BOLSA PARA GRANOS/ FORRAJE APILADO DE MINERAL A INTEMPERIE CINTA TRANSPORTADORA (PARA ALIMENTACION Y RECUPERACION DEL MATERIAL) SILOS BOLSA Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

11 ALMACENAJE DE MATERIALES EN UNIDADES
UNITARIZACION DEFINICION: “AGRUPACION DE MERCADERIAS EN UNIDADES SUPERIORES DE CARGA CON EL FIN EXCLUSIVO DE FACILITAR SU TRANSPORTE Y ALMACENAJE” LA “CONTENEDORIZACION” Y LA “PALETIZACION” CONSTITUYEN DOS DE LAS MODALIDADES MAS COMUNES DE UNITARIZACION DE CARGAS. Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

12 ALMACENAJE Y MANEJO DE CONTENEDORES
GRUA CONTAINERA UNIDAD DE MEDIDA PARA DIMENSIONAMIENTO DE ALMACENES Y BUQUES: TEU: Unidad adimensional que representa el volumen que ocupa en el espacio un contenedor de 20´ GRUA PORTICO Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

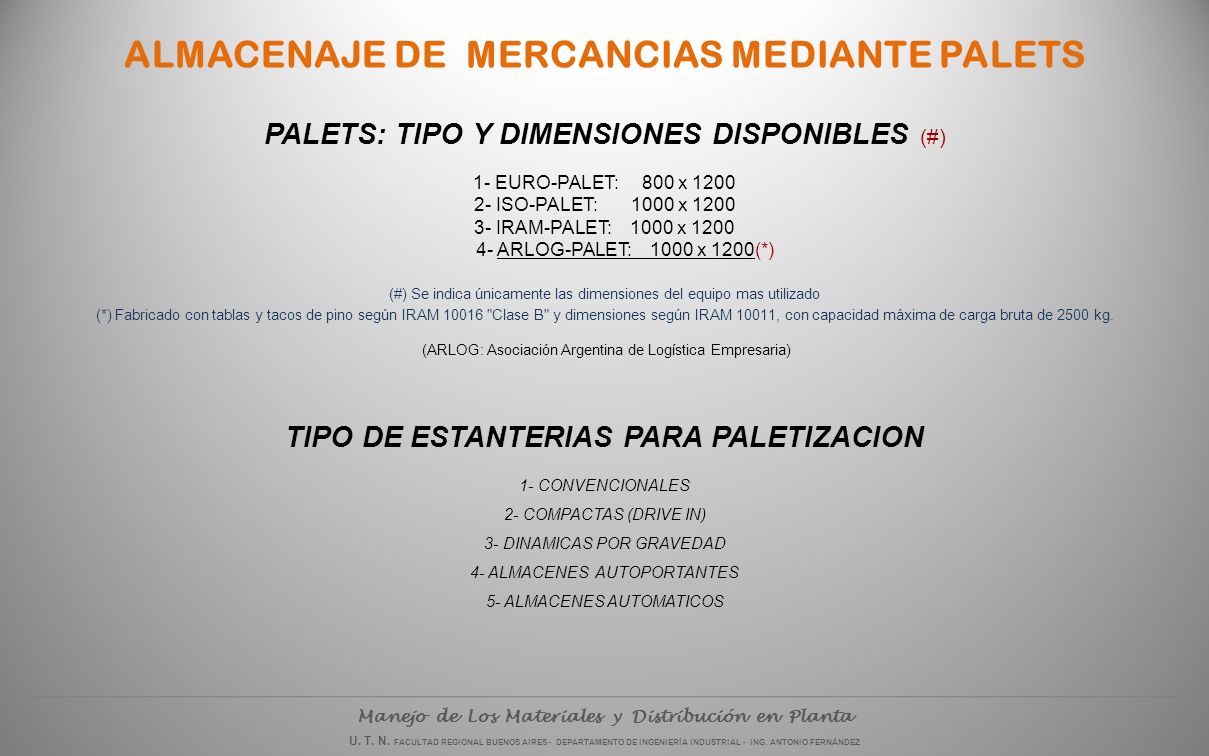

13 ALMACENAJE DE MERCANCIAS MEDIANTE PALETS
PALETS: TIPO Y DIMENSIONES DISPONIBLES (#) 1- EURO-PALET: x 1200 2- ISO-PALET: x 1200 3- IRAM-PALET: x 1200 4- ARLOG-PALET: x 1200(*) (#) Se indica únicamente las dimensiones del equipo mas utilizado (*) Fabricado con tablas y tacos de pino según IRAM "Clase B" y dimensiones según IRAM 10011, con capacidad máxima de carga bruta de 2500 kg. (ARLOG: Asociación Argentina de Logística Empresaria) TIPO DE ESTANTERIAS PARA PALETIZACION 1- CONVENCIONALES 2- COMPACTAS (DRIVE IN) 3- DINAMICAS POR GRAVEDAD 4- ALMACENES AUTOPORTANTES 5- ALMACENES AUTOMATICOS Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

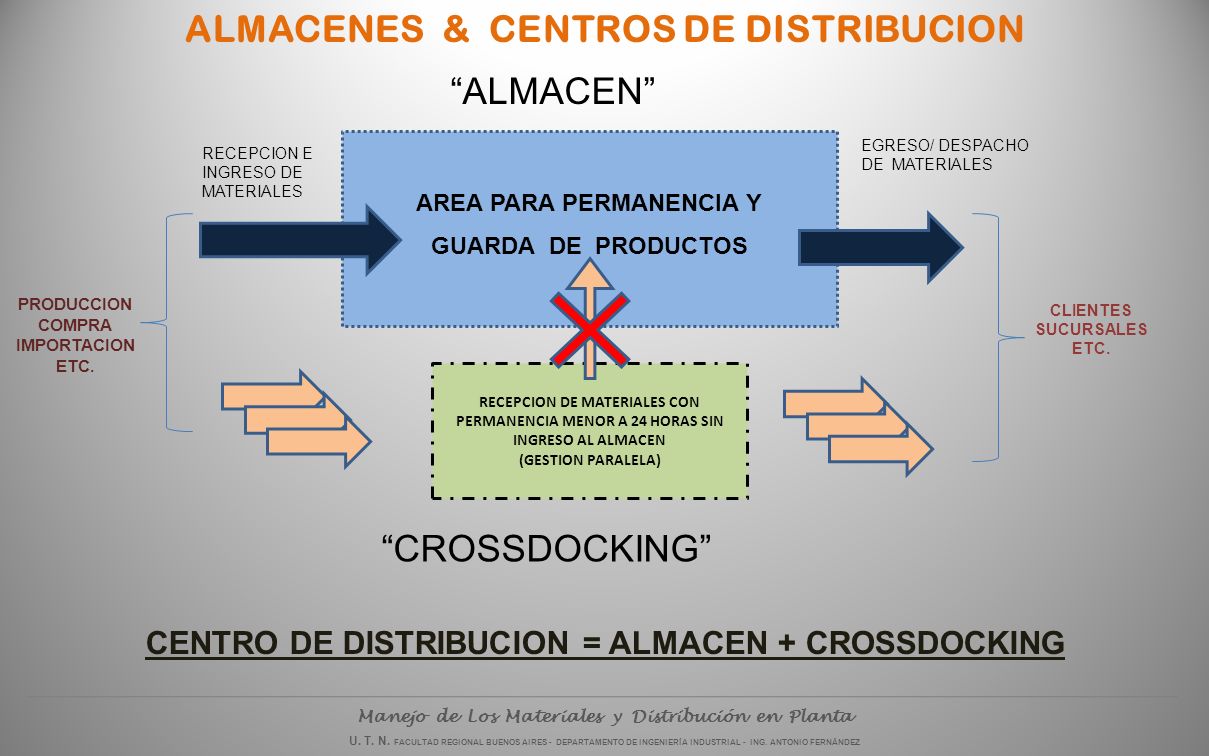

14 ALMACENES & CENTROS DE DISTRIBUCION
EGRESO/ DESPACHO DE MATERIALES RECEPCION E INGRESO DE MATERIALES AREA PARA PERMANENCIA Y GUARDA DE PRODUCTOS PRODUCCION COMPRA IMPORTACION ETC. CLIENTES SUCURSALES ETC. RECEPCION DE MATERIALES CON PERMANENCIA MENOR A 24 HORAS SIN INGRESO AL ALMACEN (GESTION PARALELA) “CROSSDOCKING” CENTRO DE DISTRIBUCION = ALMACEN + CROSSDOCKING Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

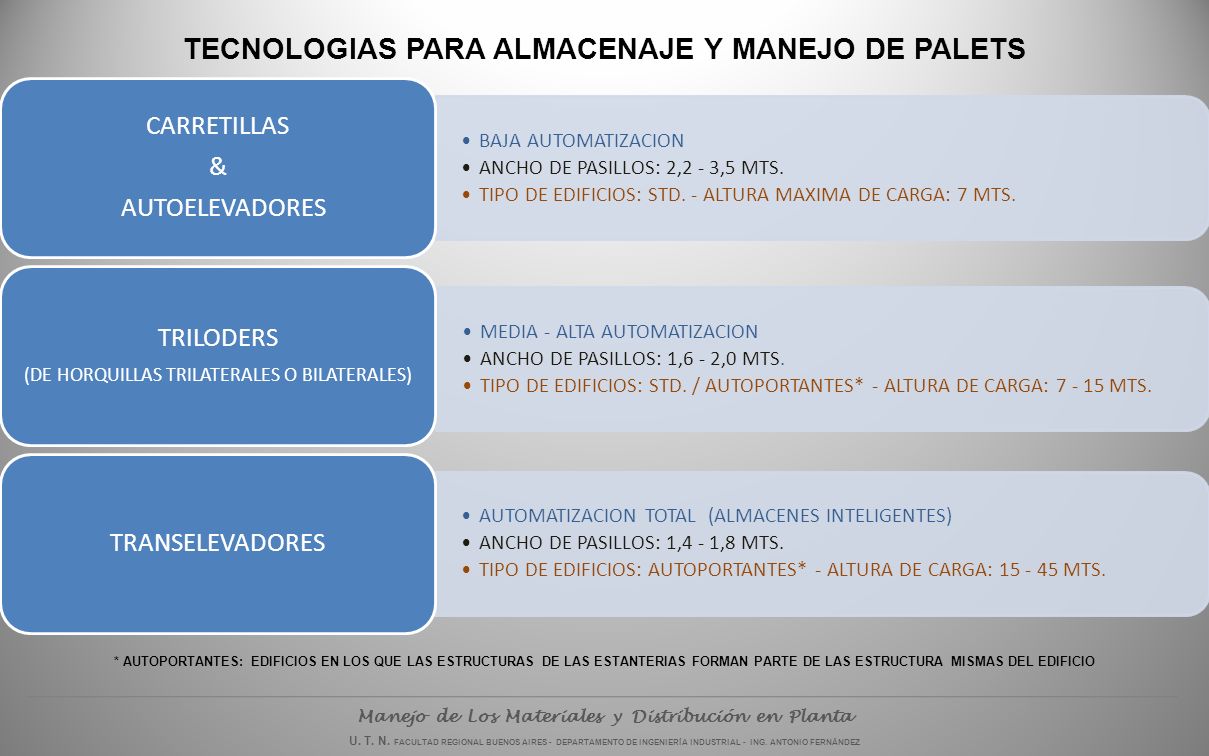

15 TECNOLOGIAS PARA ALMACENAJE Y MANEJO DE PALETS
CARRETILLAS & AUTOELEVADORES BAJA AUTOMATIZACION ANCHO DE PASILLOS: 2,2 - 3,5 MTS. TIPO DE EDIFICIOS: STD. - ALTURA MAXIMA DE CARGA: 7 MTS. TRILODERS (DE HORQUILLAS TRILATERALES O BILATERALES) MEDIA - ALTA AUTOMATIZACION ANCHO DE PASILLOS: 1,6 - 2,0 MTS. TIPO DE EDIFICIOS: STD. / AUTOPORTANTES* - ALTURA DE CARGA: MTS. TRANSELEVADORES AUTOMATIZACION TOTAL (ALMACENES INTELIGENTES) ANCHO DE PASILLOS: 1,4 - 1,8 MTS. TIPO DE EDIFICIOS: AUTOPORTANTES* - ALTURA DE CARGA: MTS. * AUTOPORTANTES: EDIFICIOS EN LOS QUE LAS ESTRUCTURAS DE LAS ESTANTERIAS FORMAN PARTE DE LAS ESTRUCTURA MISMAS DEL EDIFICIO Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

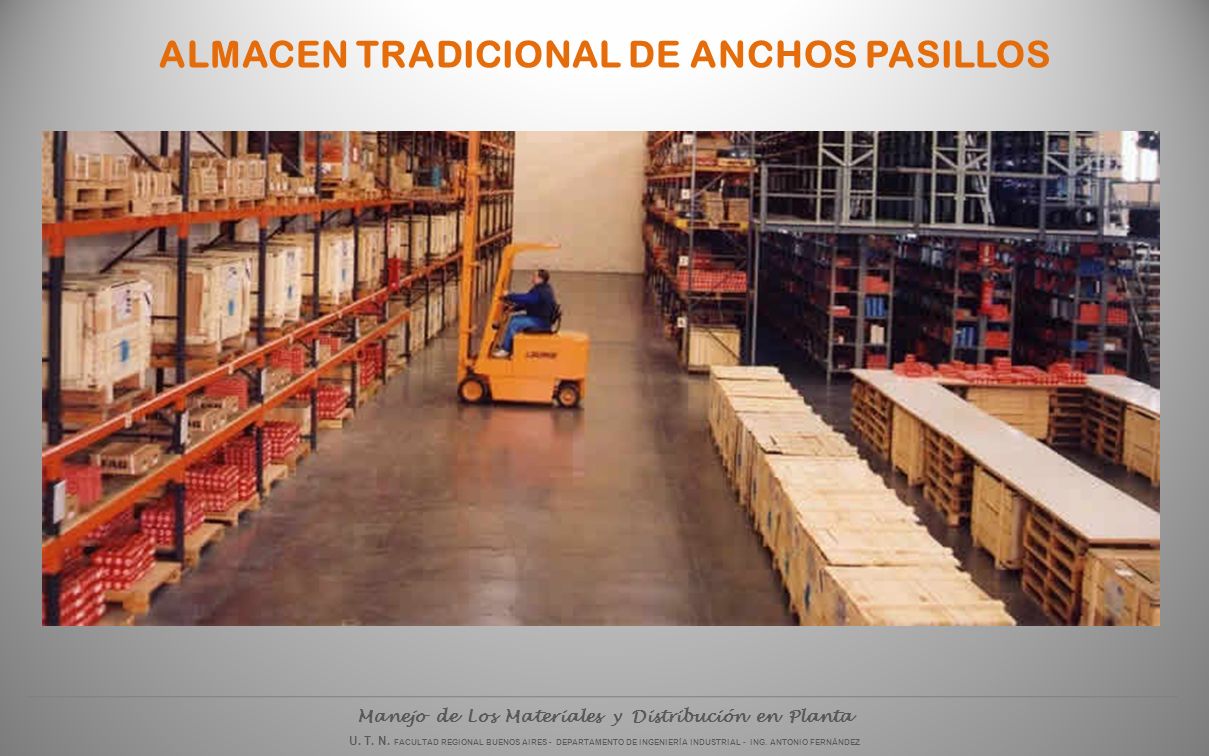

16 ALMACEN TRADICIONAL DE ANCHOS PASILLOS
Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

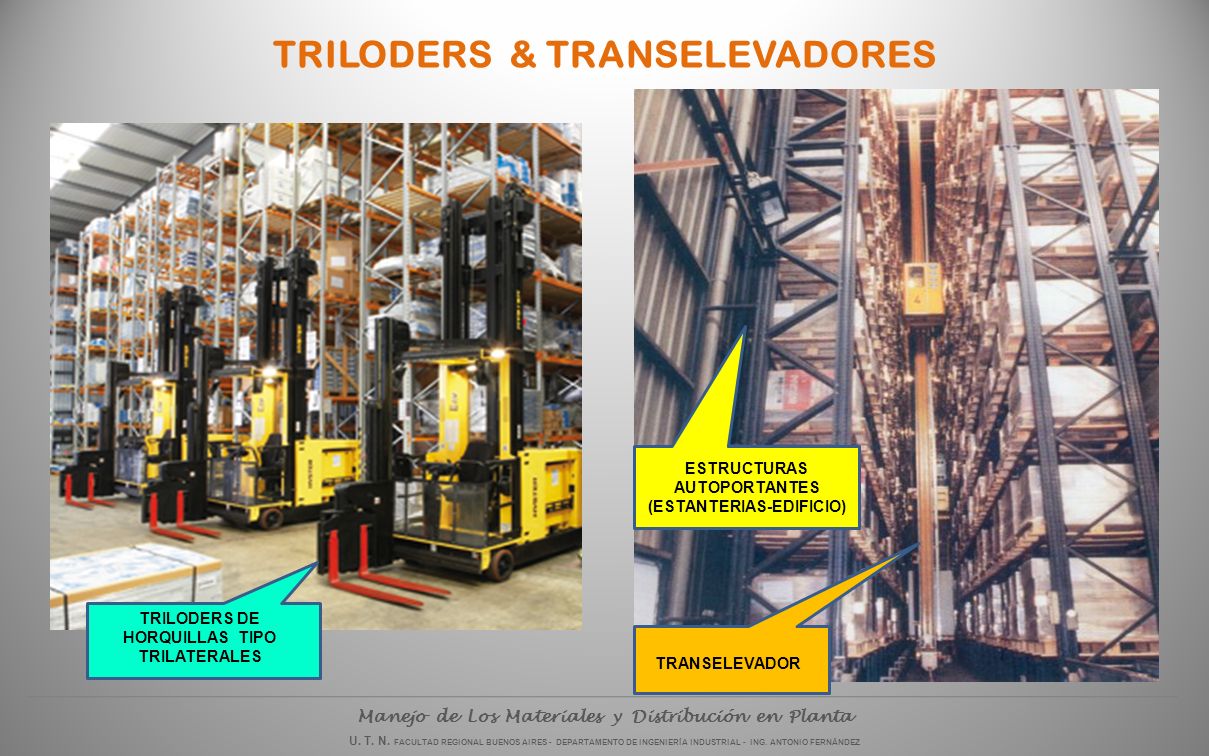

17 TRILODERS & TRANSELEVADORES
ESTRUCTURAS AUTOPORTANTES (ESTANTERIAS-EDIFICIO) TRILODERS DE HORQUILLAS TIPO TRILATERALES TRANSELEVADOR Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

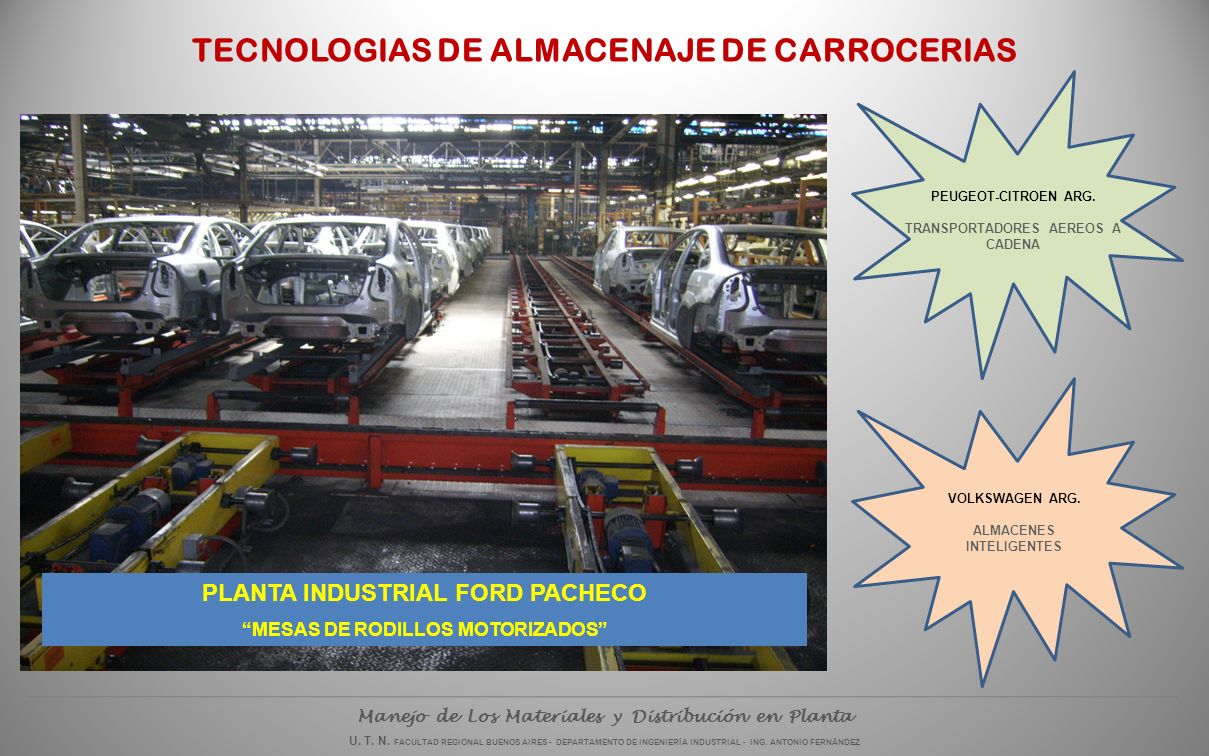

18 TECNOLOGIAS DE ALMACENAJE DE CARROCERIAS
PEUGEOT-CITROEN ARG. TRANSPORTADORES AEREOS A CADENA VOLKSWAGEN ARG. ALMACENES INTELIGENTES PLANTA INDUSTRIAL FORD PACHECO “MESAS DE RODILLOS MOTORIZADOS” Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

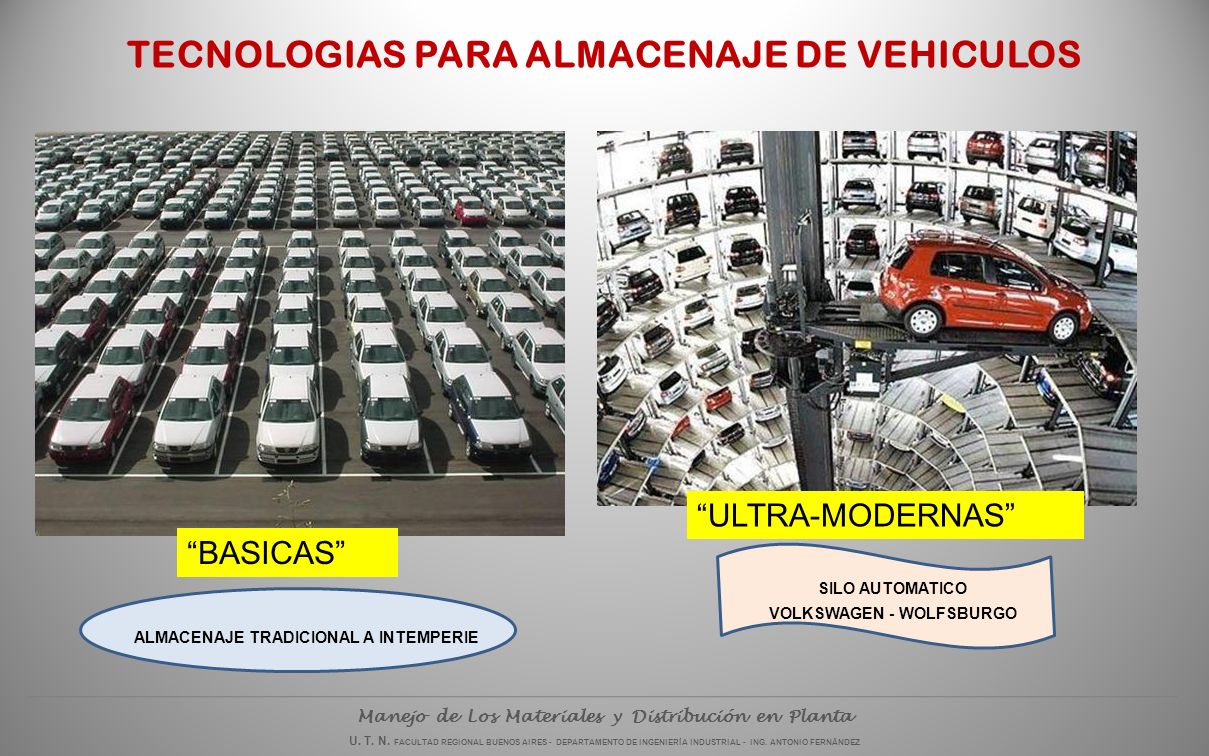

19 TECNOLOGIAS PARA ALMACENAJE DE VEHICULOS
“ULTRA-MODERNAS” “BASICAS” SILO AUTOMATICO VOLKSWAGEN - WOLFSBURGO ALMACENAJE TRADICIONAL A INTEMPERIE Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

20 Manejo de Los Materiales y Distribución en Planta

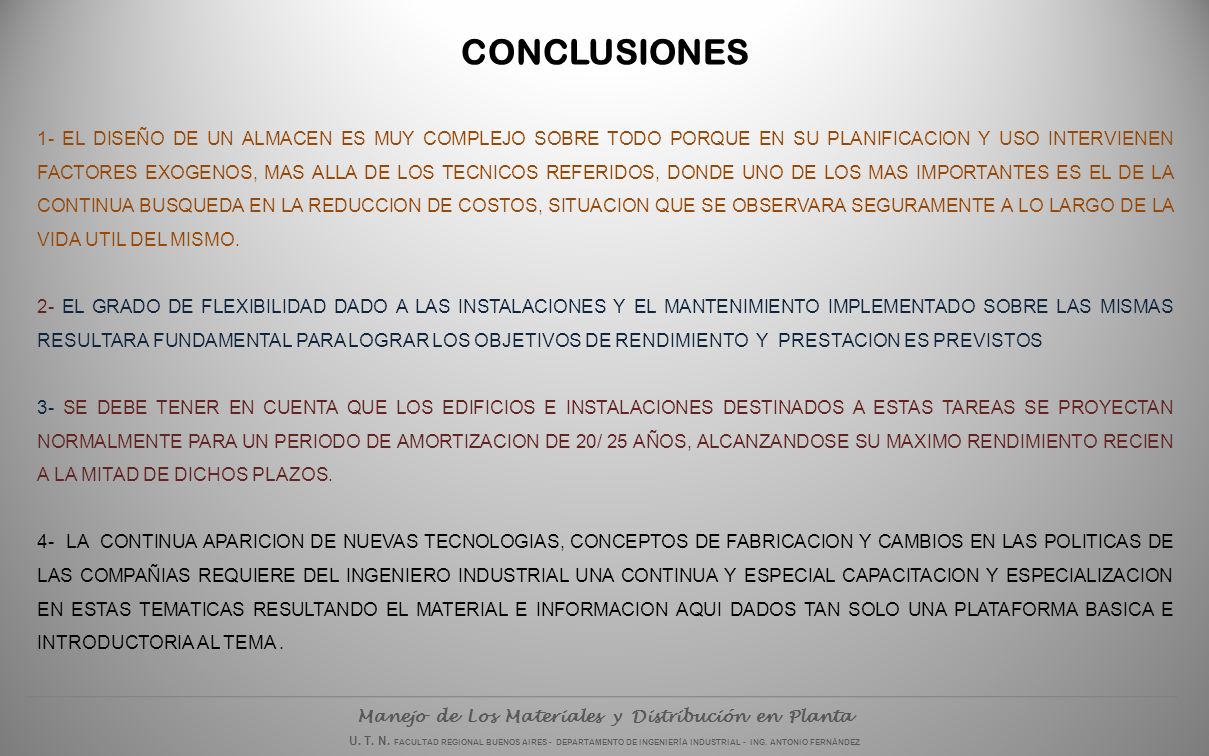

CONCLUSIONES 1- EL DISEÑO DE UN ALMACEN ES MUY COMPLEJO SOBRE TODO PORQUE EN SU PLANIFICACION Y USO INTERVIENEN FACTORES EXOGENOS, MAS ALLA DE LOS TECNICOS REFERIDOS, DONDE UNO DE LOS MAS IMPORTANTES ES EL DE LA CONTINUA BUSQUEDA EN LA REDUCCION DE COSTOS, SITUACION QUE SE OBSERVARA SEGURAMENTE A LO LARGO DE LA VIDA UTIL DEL MISMO. 2- EL GRADO DE FLEXIBILIDAD DADO A LAS INSTALACIONES Y EL MANTENIMIENTO IMPLEMENTADO SOBRE LAS MISMAS RESULTARA FUNDAMENTAL PARA LOGRAR LOS OBJETIVOS DE RENDIMIENTO Y PRESTACION ES PREVISTOS 3- SE DEBE TENER EN CUENTA QUE LOS EDIFICIOS E INSTALACIONES DESTINADOS A ESTAS TAREAS SE PROYECTAN NORMALMENTE PARA UN PERIODO DE AMORTIZACION DE 20/ 25 AÑOS, ALCANZANDOSE SU MAXIMO RENDIMIENTO RECIEN A LA MITAD DE DICHOS PLAZOS. 4- LA CONTINUA APARICION DE NUEVAS TECNOLOGIAS, CONCEPTOS DE FABRICACION Y CAMBIOS EN LAS POLITICAS DE LAS COMPAÑIAS REQUIERE DEL INGENIERO INDUSTRIAL UNA CONTINUA Y ESPECIAL CAPACITACION Y ESPECIALIZACION EN ESTAS TEMATICAS RESULTANDO EL MATERIAL E INFORMACION AQUI DADOS TAN SOLO UNA PLATAFORMA BASICA E INTRODUCTORIA AL TEMA . Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ

21 Manejo de Los Materiales y Distribución en Planta

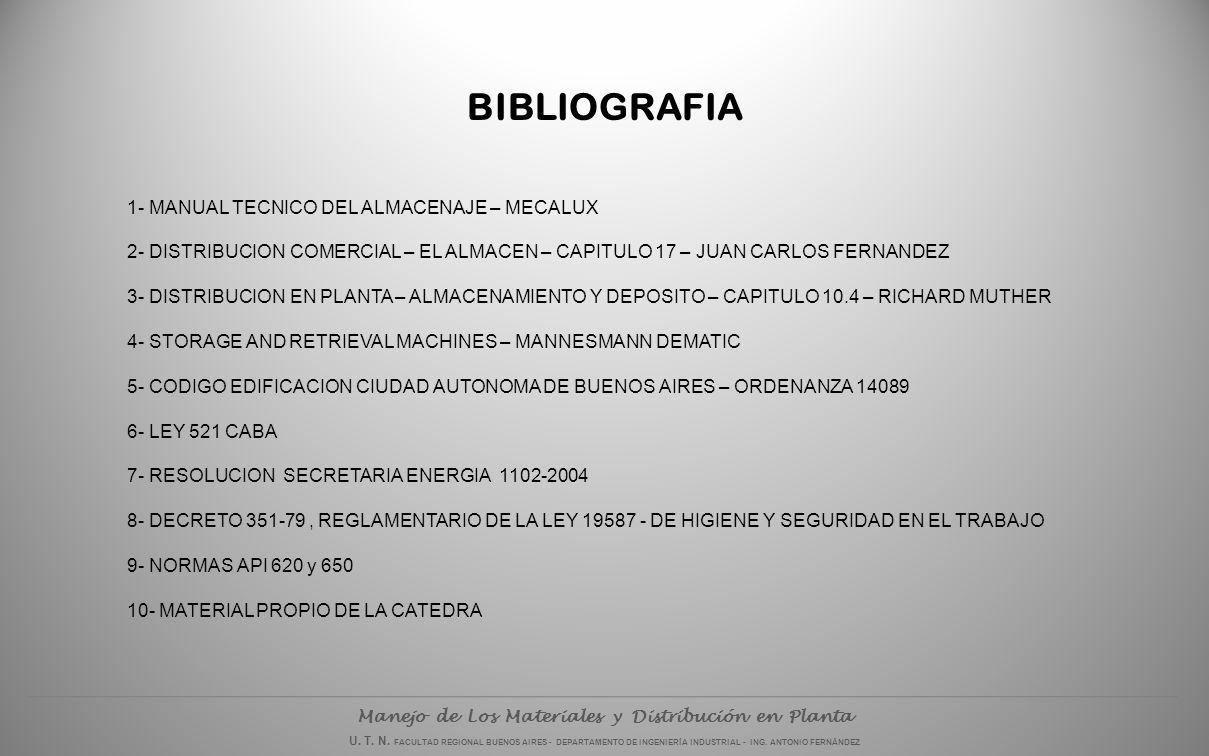

BIBLIOGRAFIA 1- MANUAL TECNICO DEL ALMACENAJE – MECALUX 2- DISTRIBUCION COMERCIAL – EL ALMACEN – CAPITULO 17 – JUAN CARLOS FERNANDEZ 3- DISTRIBUCION EN PLANTA – ALMACENAMIENTO Y DEPOSITO – CAPITULO 10.4 – RICHARD MUTHER 4- STORAGE AND RETRIEVAL MACHINES – MANNESMANN DEMATIC 5- CODIGO EDIFICACION CIUDAD AUTONOMA DE BUENOS AIRES – ORDENANZA 14089 6- LEY 521 CABA 7- RESOLUCION SECRETARIA ENERGIA 8- DECRETO , REGLAMENTARIO DE LA LEY DE HIGIENE Y SEGURIDAD EN EL TRABAJO 9- NORMAS API 620 y 650 10- MATERIAL PROPIO DE LA CATEDRA Manejo de Los Materiales y Distribución en Planta U. T. N. FACULTAD REGIONAL BUENOS AIRES - DEPARTAMENTO DE INGENIERÍA INDUSTRIAL - ING. ANTONIO FERNÁNDEZ
