1 RAIKER FABIAN GUTIERREZ GUSTAVO CORREDOR ARCHILA
ULTRASONIDO RAIKER FABIAN GUTIERREZ GUSTAVO CORREDOR ARCHILA

2 QUE ES EL ULTRASONIDO? El ultrasonido es un tipo de onda acústica con frecuencias superiores a 20 kHz (limite máximo perceptible por los humanos). Al igual que el sonido, necesita un medio para propagarse. La onda es lanzada en un medio, produciendo una alteración mecánica del medio. 20Hz 20 kHz Infrasonido Acustico Ultrasonido

3 QUE ES EL ULTRASONIDO? Si las ondas son sinusoidales, los parámetros acústicos de la onda (presión, velocidad, desplazamiento, temperatura, velocidad del sonido) varían como función del tiempo y el espacio. Estos parámetros nos permiten luego estudiar la onda producida.

4 USO DEL ULTRASONIDO EN IMAGENOLOGIA
Se empezó a utilizar el ultrasonido para imágenes medicas en los años 1940’s. Se utiliza para visualizar músculos y órganos internos, su tamaño, estructura y posibles lesiones. Se utiliza para diagnostico y tratamiento. En diagnostico se utilizan frecuencias de 2-18 MHz. La frecuencia a utilizar se escoge de acuerdo a lo necesitado. Frecuencias mas bajas dan menor resolución, pero penetran mas en el cuerpo.

5 USO DEL ULTRASONIDO EN IMAGENOLOGIA
Usando frecuencias altas, obtenemos longitudes de onda menores, y podemos determinar detalles pequeños. Usando frecuencias altas (3-5 MHz) podemos penetrar a tejidos mas profundos. En los equipos de ultrasonido se asume que la velocidad de la onda acústica dentro del cuerpo es constante y es 1540 m/s

6 VENTAJAS DEL ULTRASONIDO
El ultrasonido es una forma de radiación no ionizante, considerada segura para el cuerpo humano Tiene un costo menor a muchos otros sistemas de imagenología Produce imágenes en tiempo real Tiene resoluciones en el orden de los milímetros Puede dar información del flujo sanguíneo (Doppler) Es portátil, por lo que puede llevarse hasta el paciente sin incomodarlo

7 ALGUNAS DESVENTAJAS DEL ULTRASONIDO
Órganos que contienen gases o estructuras óseas no pueden verse correctamente Depende del operador Es difícil obtener imágenes buenas de pacientes obesos

8 ULTRASONIDO PARA DIAGNOSTICO
Cardiología Gastroenterología Endocrinología Obstetricia Ginecología Urología Vascular Biopsias dirigidas

9 COMO OBTENEMOS IMAGENES CON UN ULTRASONIDO?
Las ondas de sonido emitidas por el transductor viajan por el cuerpo hasta chocar con el límite entre tejidos (fluido y tejido blando, tejido blando y hueso) Parte de la onda es reflejada por el tejido de vuelta al transductor, y el resto de la onda sigue penetrando el cuerpo hasta chocar con otro límite y ser reflejada El transductor recibe la onda reflejada y la máquina la analiza La máquina calcula la distancia del transductor al tejido utilizando la velocidad del sonido en tejido (1540 m/s) y el tiempo que le tomo a la onda regresar La máquina expone en un monitor las distancias e intensidades de las ondas usando una escala de grises, formando una imagen en 2D

10 COMO OBTENEMOS IMAGENES CON UN ULTRASONIDO?
Cada segundo el transductor envía y recibe millones de ondas. El transductor se mueve sobre la superficie del cuerpo y en diferentes ángulos para obtener varias vistas.

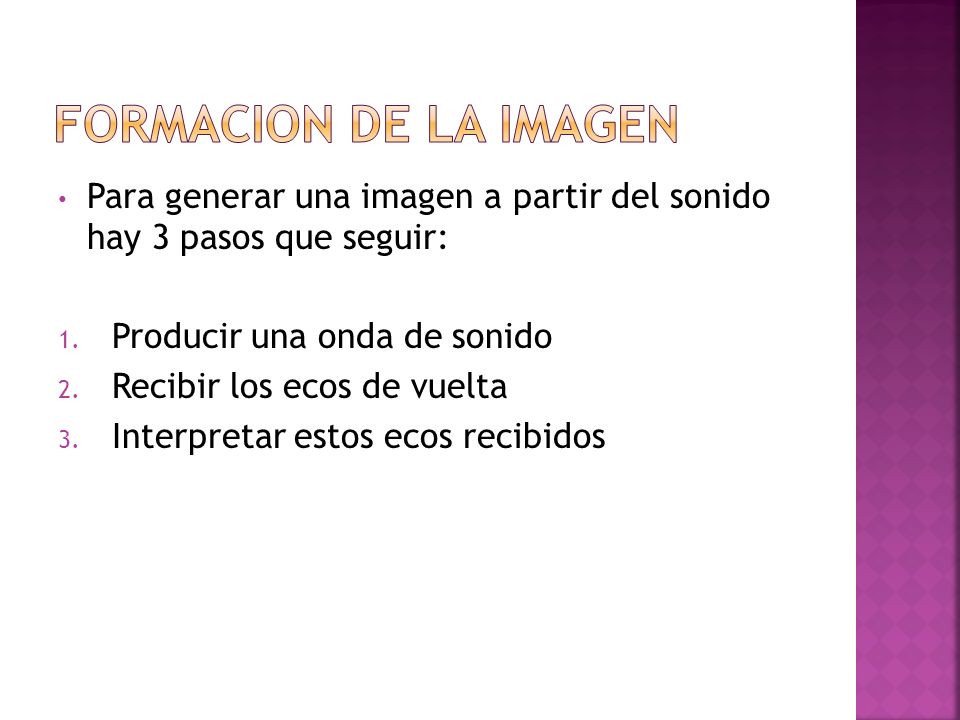

11 FORMACION DE LA IMAGEN Para generar una imagen a partir del sonido hay 3 pasos que seguir: Producir una onda de sonido Recibir los ecos de vuelta Interpretar estos ecos recibidos

12 PRODUCCION DE LA ONDA DE SONIDO
La onda es producida en un transductor piezoeléctrico contenido dentro de una sonda En la sonda hay varios cristales de quarzo llamados cristales piezoeléctricos. Cuando se les aplica una corriente eléctrica cambian de forma rápidamente. Este cambio (o vibración) de los cristales produce una onda de sonido. De la misma manera, cuando ondas de sonido o presión chocan contra los cristales piezoeléctricos, ellos emiten una corriente eléctrica. Por lo tanto, los mismos cristales puede enviar y recibir ondas de sonido.

13 INFRASONIDO Y ULTRASONIDO
INFRASONIDOS UMBRAL DE LA AUDICION ULTRASONIDOS 20 Hz 20,000 Hz 2X10-5 Nw/m2 20 Nw/m2 0 dB 120 dB

14 ESPECTRO DE FRECUENCIAS
INFRASONIDOS GRAVES MEDIO AGUDOS ULTRASONIDOS BAJA ALTA FRECUENCIA FRECUENCIA 20 HZ 400 HZ 1000 HZ 20000 HZ
