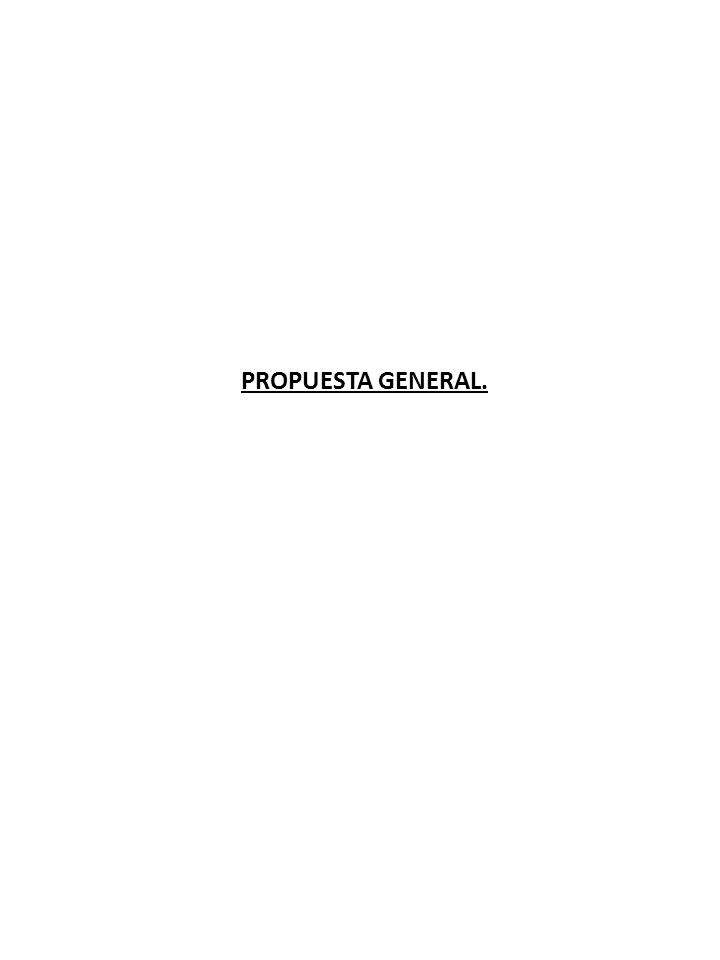

2 PROPUESTA GENERAL.

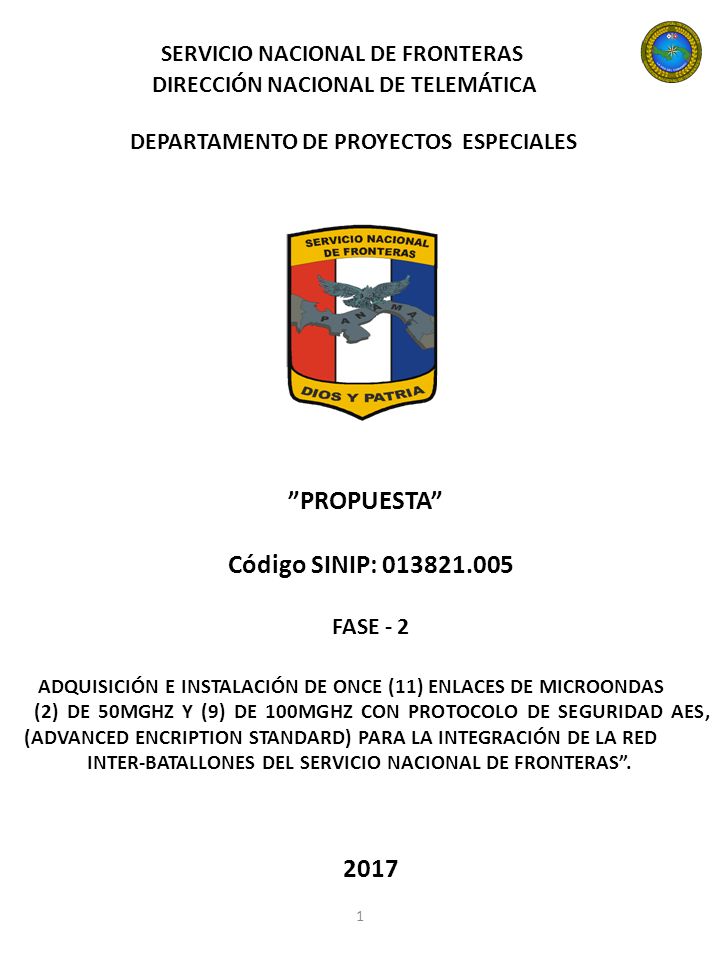

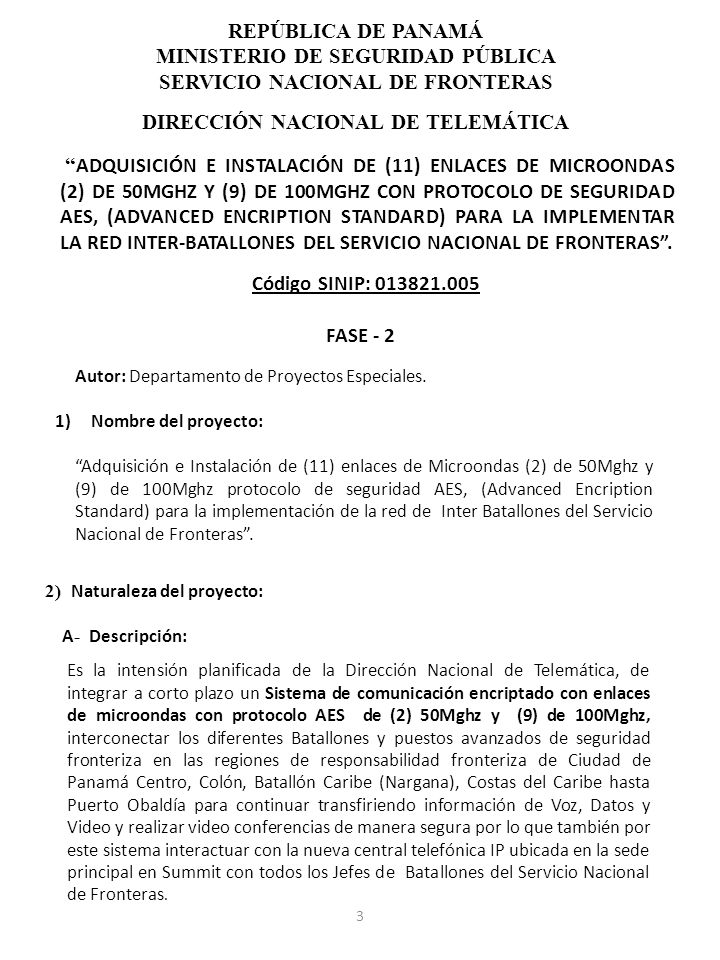

3 REPÚBLICA DE PANAMÁ MINISTERIO DE SEGURIDAD PÚBLICA SERVICIO NACIONAL DE FRONTERAS DIRECCIÓN NACIONAL DE TELEMÁTICA “Adquisición e Instalación de (11) enlaces de Microondas (2) de 50Mghz y (9) de 100Mghz protocolo de seguridad AES, (Advanced Encription Standard) para la implementación de la red de Inter Batallones del Servicio Nacional de Fronteras”. 2) Naturaleza del proyecto: A - Descripción: Es la intensión planificada de la Dirección Nacional de Telemática, de integrar a corto plazo un Sistema de comunicación encriptado con enlaces de microondas con protocolo AES de (2) 50Mghz y (9) de 100Mghz, interconectar los diferentes Batallones y puestos avanzados de seguridad fronteriza en las regiones de responsabilidad fronteriza de Ciudad de Panamá Centro, Colón, Batallón Caribe (Nargana), Costas del Caribe hasta Puerto Obaldía para continuar transfiriendo información de Voz, Datos y Video y realizar video conferencias de manera segura por lo que también por este sistema interactuar con la nueva central telefónica IP ubicada en la sede principal en Summit con todos los Jefes de Batallones del Servicio Nacional de Fronteras. 1)Nombre del proyecto: Autor: Departamento de Proyectos Especiales. “ ADQUISICIÓN E INSTALACIÓN DE (11) ENLACES DE MICROONDAS (2) DE 50MGHZ Y (9) DE 100MGHZ CON PROTOCOLO DE SEGURIDAD AES, (ADVANCED ENCRIPTION STANDARD) PARA LA IMPLEMENTAR LA RED INTER-BATALLONES DEL SERVICIO NACIONAL DE FRONTERAS”. Código SINIP: 013821.005 FASE - 2 3

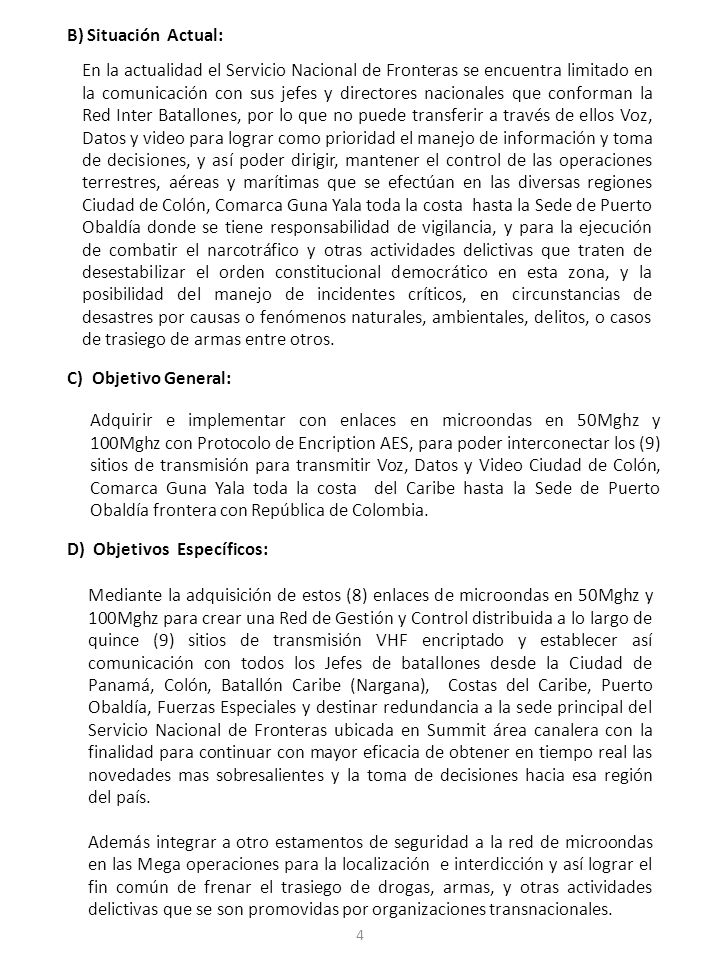

4 En la actualidad el Servicio Nacional de Fronteras se encuentra limitado en la comunicación con sus jefes y directores nacionales que conforman la Red Inter Batallones, por lo que no puede transferir a través de ellos Voz, Datos y video para lograr como prioridad el manejo de información y toma de decisiones, y así poder dirigir, mantener el control de las operaciones terrestres, aéreas y marítimas que se efectúan en las diversas regiones Ciudad de Colón, Comarca Guna Yala toda la costa hasta la Sede de Puerto Obaldía donde se tiene responsabilidad de vigilancia, y para la ejecución de combatir el narcotráfico y otras actividades delictivas que traten de desestabilizar el orden constitucional democrático en esta zona, y la posibilidad del manejo de incidentes críticos, en circunstancias de desastres por causas o fenómenos naturales, ambientales, delitos, o casos de trasiego de armas entre otros. Mediante la adquisición de estos (8) enlaces de microondas en 50Mghz y 100Mghz para crear una Red de Gestión y Control distribuida a lo largo de quince (9) sitios de transmisión VHF encriptado y establecer así comunicación con todos los Jefes de batallones desde la Ciudad de Panamá, Colón, Batallón Caribe (Nargana), Costas del Caribe, Puerto Obaldía, Fuerzas Especiales y destinar redundancia a la sede principal del Servicio Nacional de Fronteras ubicada en Summit área canalera con la finalidad para continuar con mayor eficacia de obtener en tiempo real las novedades mas sobresalientes y la toma de decisiones hacia esa región del país. Además integrar a otro estamentos de seguridad a la red de microondas en las Mega operaciones para la localización e interdicción y así lograr el fin común de frenar el trasiego de drogas, armas, y otras actividades delictivas que se son promovidas por organizaciones transnacionales. B) Situación Actual: C) Objetivo General: Adquirir e implementar con enlaces en microondas en 50Mghz y 100Mghz con Protocolo de Encription AES, para poder interconectar los (9) sitios de transmisión para transmitir Voz, Datos y Video Ciudad de Colón, Comarca Guna Yala toda la costa del Caribe hasta la Sede de Puerto Obaldía frontera con República de Colombia. D) Objetivos Específicos: 4

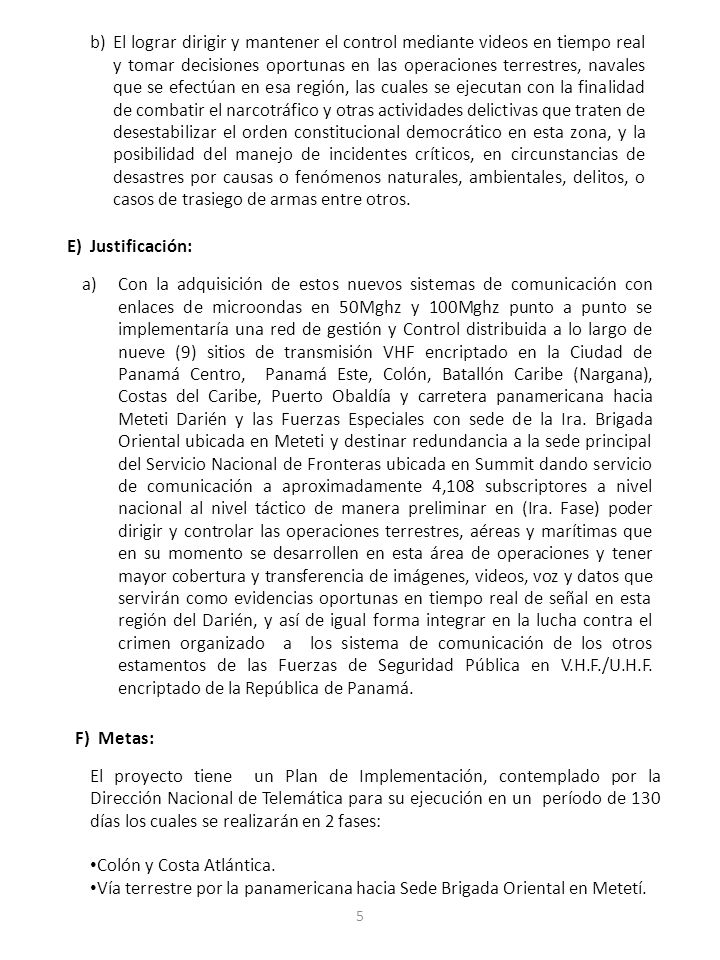

5 E) Justificación: a)Con la adquisición de estos nuevos sistemas de comunicación con enlaces de microondas en 50Mghz y 100Mghz punto a punto se implementaría una red de gestión y Control distribuida a lo largo de nueve (9) sitios de transmisión VHF encriptado en la Ciudad de Panamá Centro, Panamá Este, Colón, Batallón Caribe (Nargana), Costas del Caribe, Puerto Obaldía y carretera panamericana hacia Meteti Darién y las Fuerzas Especiales con sede de la Ira. Brigada Oriental ubicada en Meteti y destinar redundancia a la sede principal del Servicio Nacional de Fronteras ubicada en Summit dando servicio de comunicación a aproximadamente 4,108 subscriptores a nivel nacional al nivel táctico de manera preliminar en (Ira. Fase) poder dirigir y controlar las operaciones terrestres, aéreas y marítimas que en su momento se desarrollen en esta área de operaciones y tener mayor cobertura y transferencia de imágenes, videos, voz y datos que servirán como evidencias oportunas en tiempo real de señal en esta región del Darién, y así de igual forma integrar en la lucha contra el crimen organizado a los sistema de comunicación de los otros estamentos de las Fuerzas de Seguridad Pública en V.H.F./U.H.F. encriptado de la República de Panamá. El proyecto tiene un Plan de Implementación, contemplado por la Dirección Nacional de Telemática para su ejecución en un período de 130 días los cuales se realizarán en 2 fases: Colón y Costa Atlántica. Vía terrestre por la panamericana hacia Sede Brigada Oriental en Metetí. F) Metas: El lograr dirigir y mantener el control mediante videos en tiempo real y tomar decisiones oportunas en las operaciones terrestres, navales que se efectúan en esa región, las cuales se ejecutan con la finalidad de combatir el narcotráfico y otras actividades delictivas que traten de desestabilizar el orden constitucional democrático en esta zona, y la posibilidad del manejo de incidentes críticos, en circunstancias de desastres por causas o fenómenos naturales, ambientales, delitos, o casos de trasiego de armas entre otros. b) 5

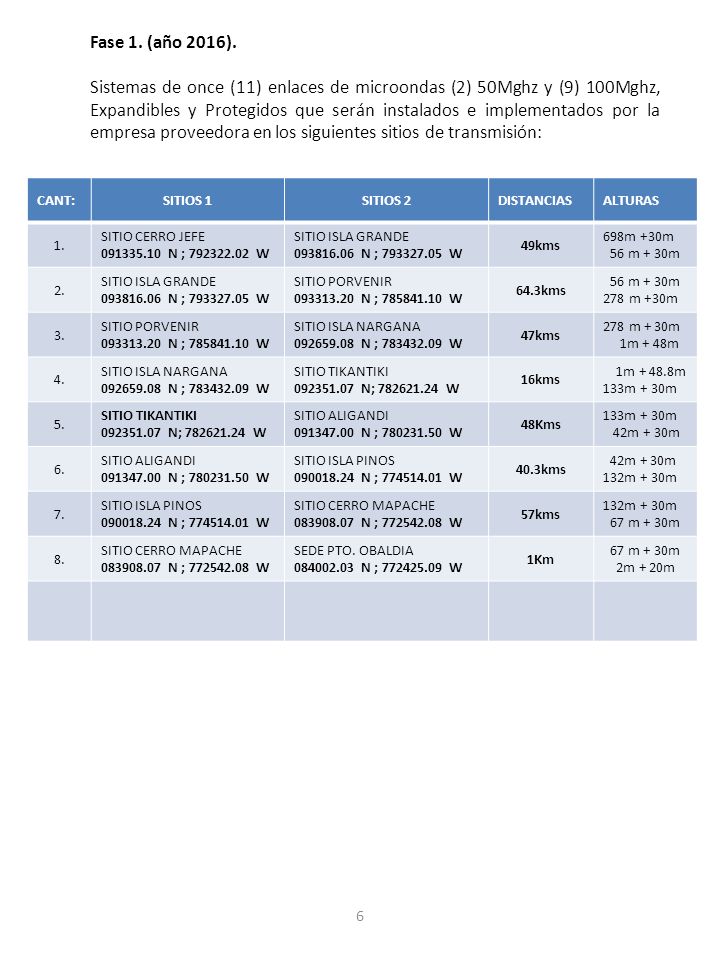

6 Fase 1. (año 2016). Sistemas de once (11) enlaces de microondas (2) 50Mghz y (9) 100Mghz, Expandibles y Protegidos que serán instalados e implementados por la empresa proveedora en los siguientes sitios de transmisión: 6 CANT:SITIOS 1SITIOS 2DISTANCIASALTURAS 1. SITIO CERRO JEFE 091335.10 N ; 792322.02 W SITIO ISLA GRANDE 093816.06 N ; 793327.05 W 49kms 698m +30m 56 m + 30m 2. SITIO ISLA GRANDE 093816.06 N ; 793327.05 W SITIO PORVENIR 093313.20 N ; 785841.10 W 64.3kms 56 m + 30m 278 m +30m 3. SITIO PORVENIR 093313.20 N ; 785841.10 W SITIO ISLA NARGANA 092659.08 N ; 783432.09 W 47kms 278 m + 30m 1m + 48m 4. SITIO ISLA NARGANA 092659.08 N ; 783432.09 W SITIO TIKANTIKI 092351.07 N; 782621.24 W 16kms 1m + 48.8m 133m + 30m 5. SITIO TIKANTIKI 092351.07 N; 782621.24 W SITIO ALIGANDI 091347.00 N ; 780231.50 W 48Kms 133m + 30m 42m + 30m 6. SITIO ALIGANDI 091347.00 N ; 780231.50 W SITIO ISLA PINOS 090018.24 N ; 774514.01 W 40.3kms 42m + 30m 132m + 30m 7. SITIO ISLA PINOS 090018.24 N ; 774514.01 W SITIO CERRO MAPACHE 083908.07 N ; 772542.08 W 57kms 132m + 30m 67 m + 30m 8. SITIO CERRO MAPACHE 083908.07 N ; 772542.08 W SEDE PTO. OBALDIA 084002.03 N ; 772425.09 W 1Km 67 m + 30m 2m + 20m

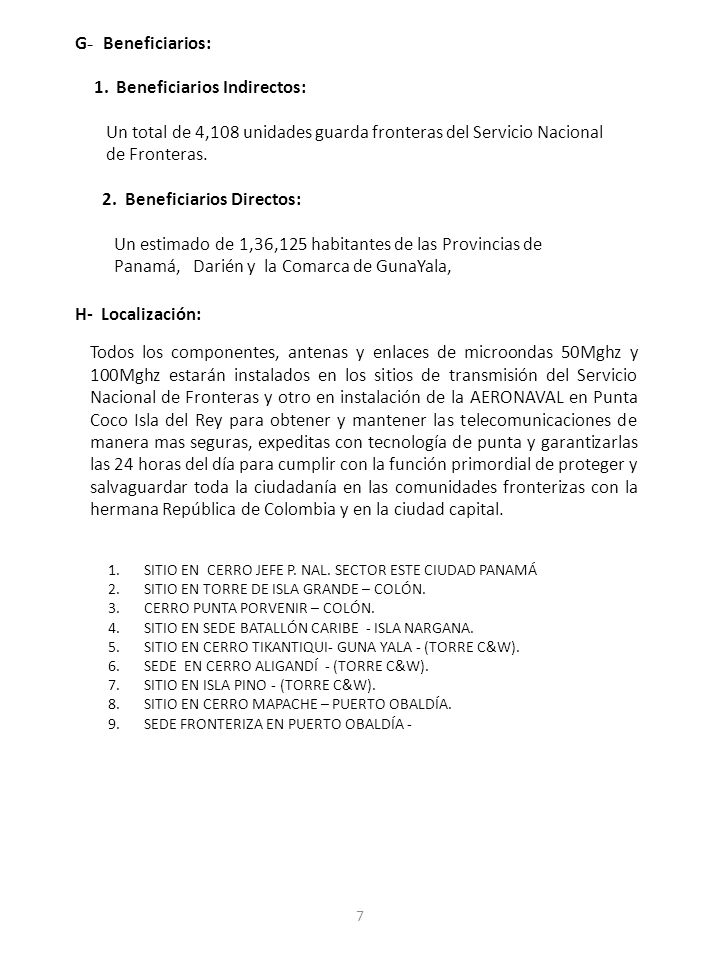

7 G - Beneficiarios: 1. Beneficiarios Indirectos: Un total de 4,108 unidades guarda fronteras del Servicio Nacional de Fronteras. 2. Beneficiarios Directos: Un estimado de 1,36,125 habitantes de las Provincias de Panamá, Darién y la Comarca de GunaYala, Todos los componentes, antenas y enlaces de microondas 50Mghz y 100Mghz estarán instalados en los sitios de transmisión del Servicio Nacional de Fronteras y otro en instalación de la AERONAVAL en Punta Coco Isla del Rey para obtener y mantener las telecomunicaciones de manera mas seguras, expeditas con tecnología de punta y garantizarlas las 24 horas del día para cumplir con la función primordial de proteger y salvaguardar toda la ciudadanía en las comunidades fronterizas con la hermana República de Colombia y en la ciudad capital. H- Localización: 7 1.SITIO EN CERRO JEFE P. NAL. SECTOR ESTE CIUDAD PANAMÁ 2.SITIO EN TORRE DE ISLA GRANDE – COLÓN. 3.CERRO PUNTA PORVENIR – COLÓN. 4.SITIO EN SEDE BATALLÓN CARIBE - ISLA NARGANA. 5.SITIO EN CERRO TIKANTIQUI- GUNA YALA - (TORRE C&W). 6.SEDE EN CERRO ALIGANDÍ - (TORRE C&W). 7.SITIO EN ISLA PINO - (TORRE C&W). 8.SITIO EN CERRO MAPACHE – PUERTO OBALDÍA. 9.SEDE FRONTERIZA EN PUERTO OBALDÍA -

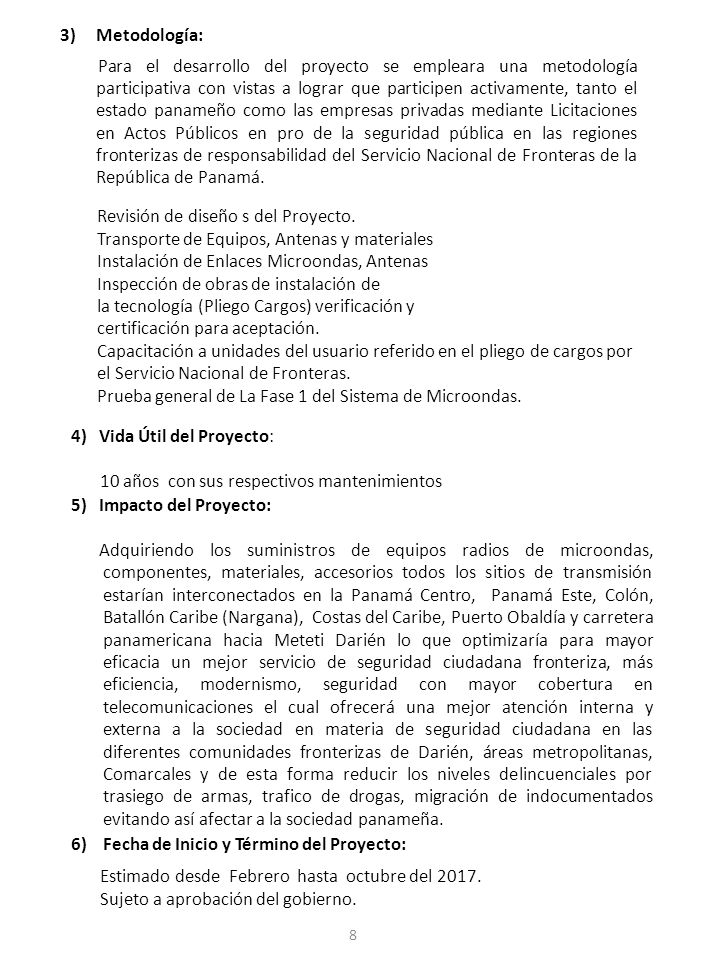

8 8 4) Vida Útil del Proyecto: 10 años con sus respectivos mantenimientos 5) Impacto del Proyecto: Adquiriendo los suministros de equipos radios de microondas, componentes, materiales, accesorios todos los sitios de transmisión estarían interconectados en la Panamá Centro, Panamá Este, Colón, Batallón Caribe (Nargana), Costas del Caribe, Puerto Obaldía y carretera panamericana hacia Meteti Darién lo que optimizaría para mayor eficacia un mejor servicio de seguridad ciudadana fronteriza, más eficiencia, modernismo, seguridad con mayor cobertura en telecomunicaciones el cual ofrecerá una mejor atención interna y externa a la sociedad en materia de seguridad ciudadana en las diferentes comunidades fronterizas de Darién, áreas metropolitanas, Comarcales y de esta forma reducir los niveles delincuenciales por trasiego de armas, trafico de drogas, migración de indocumentados evitando así afectar a la sociedad panameña. 6) Fecha de Inicio y Término del Proyecto: Estimado desde Febrero hasta octubre del 2017. Sujeto a aprobación del gobierno. 3)Metodología: Para el desarrollo del proyecto se empleara una metodología participativa con vistas a lograr que participen activamente, tanto el estado panameño como las empresas privadas mediante Licitaciones en Actos Públicos en pro de la seguridad pública en las regiones fronterizas de responsabilidad del Servicio Nacional de Fronteras de la República de Panamá. Revisión de diseño s del Proyecto. Transporte de Equipos, Antenas y materiales Instalación de Enlaces Microondas, Antenas Inspección de obras de instalación de la tecnología (Pliego Cargos) verificación y certificación para aceptación. Capacitación a unidades del usuario referido en el pliego de cargos por el Servicio Nacional de Fronteras. Prueba general de La Fase 1 del Sistema de Microondas.

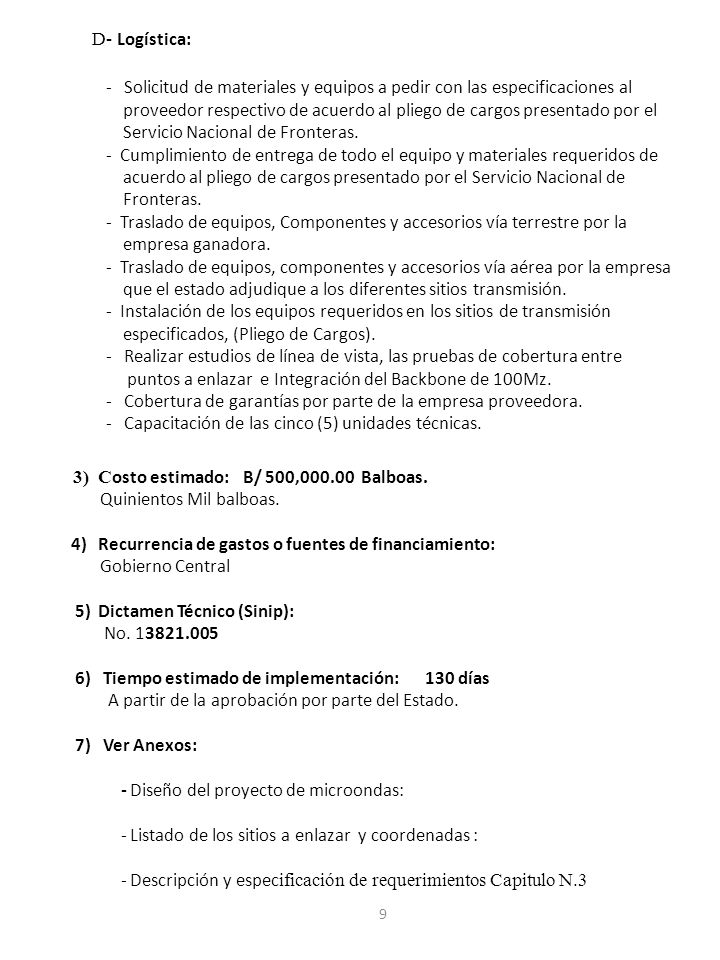

9 3) C osto estimado: B/ 500,000.00 Balboas. Quinientos Mil balboas. 4) Recurrencia de gastos o fuentes de financiamiento: Gobierno Central 5) Dictamen Técnico (Sinip): No. 13821.005 6) Tiempo estimado de implementación: 130 días A partir de la aprobación por parte del Estado. 7) Ver Anexos: - Diseño del proyecto de microondas: - Listado de los sitios a enlazar y coordenadas : - Descripción y espec ificación de requerimientos Capitulo N.3 D- Logística: - Solicitud de materiales y equipos a pedir con las especificaciones al proveedor respectivo de acuerdo al pliego de cargos presentado por el Servicio Nacional de Fronteras. - Cumplimiento de entrega de todo el equipo y materiales requeridos de acuerdo al pliego de cargos presentado por el Servicio Nacional de Fronteras. - Traslado de equipos, Componentes y accesorios vía terrestre por la empresa ganadora. - Traslado de equipos, componentes y accesorios vía aérea por la empresa que el estado adjudique a los diferentes sitios transmisión. - Instalación de los equipos requeridos en los sitios de transmisión especificados, (Pliego de Cargos). - Realizar estudios de línea de vista, las pruebas de cobertura entre puntos a enlazar e Integración del Backbone de 100Mz. - Cobertura de garantías por parte de la empresa proveedora. - Capacitación de las cinco (5) unidades técnicas. 9

10 10 D- Beneficios: Al contar con una red integral de enlaces de microondas implementar una red de gestión y Control distribuida a lo largo de quince (8) sitios de repetición VHF encriptado en la Panamá Centro, Colón, Batallón Caribe (Nargana), Costas del Caribe, Puerto Obaldía Puestos Avanzados de Vigilancia, dando servicio de comunicación a aproximadamente 4,108 subscriptores a nivel nacional al nivel táctico de batallones y compañías sería eficaz. Mejoraría la capacidad de mando y control móvil durante y después de las operaciones o en períodos de contingencias en el desarrollo de una misión interconectando todos los dispositivos de cámaras, radios, Spot, Celulares, y Central Telefónica e Internet a los Centro de Control Operacional Nacional a una red de enlaces en microondas para expandir su capacidad e incrementar y extender su cobertura enlazando todos los sitios de transmisión y recibir de primera mano en tiempo real las actividades desde de Ciudad de Colón, Comarca Guna Yala toda la costa hasta la Sede de Puerto Obaldía Se podríamos establecer un sistema de seguimiento de los diferentes grupos de unidades que conforman las Agrupaciones de Fuerzas Especiales y compañías móviles del Servicio Nacional de Fronteras. Habría una mitigación del riesgo personal de las unidades y líderes basado en la capacidad de ubicación y comunicación usando el sistema de alerta de emergencia. Mayor eficiencia y eficacia en la conducción de las operaciones por parte del Servicio Nacional de Fronteras a nivel Nacional y otros estamentos de Seguridad Pública. (AERONAVAL, Policía Nacional). La visualización en tiempo real en ambas fronteras nacionales, de la ubicación de las actividades, capacidades y disposiciones de las unidades y líderes de del Servicio Nacional de Fronteras, Ministerio de Seguridad Pública y los otros organismos de seguridad pública. La capacitación del personal docente del Servicio Nacional de Frontera a corto, mediano y largo plazo y ser autosuficientes en el uso de alta tecnología y sistemas.

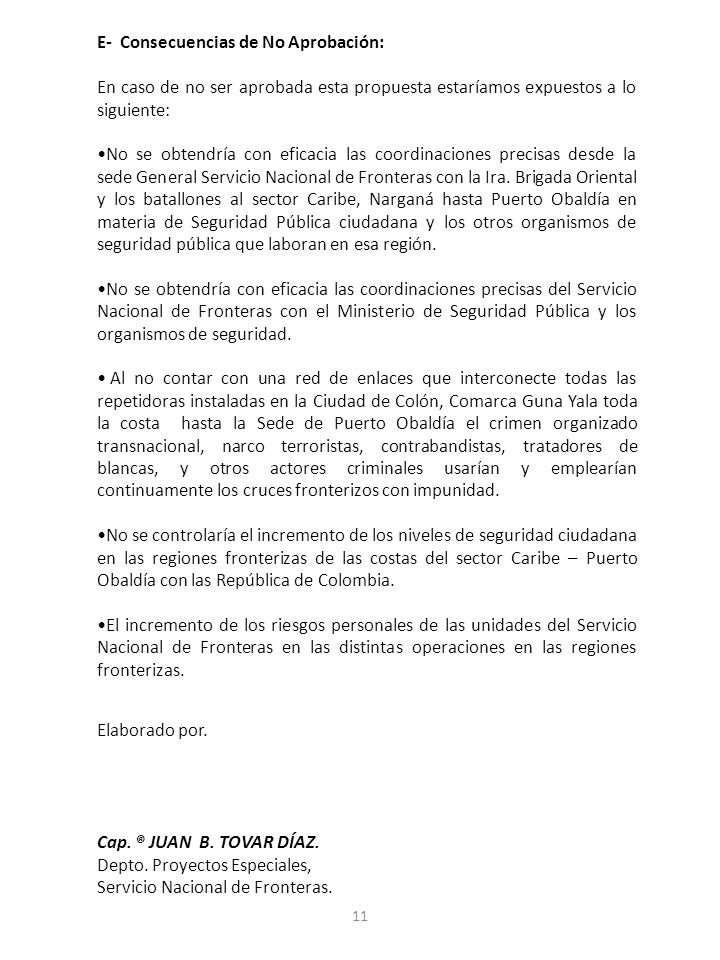

11 11 E- Consecuencias de No Aprobación: En caso de no ser aprobada esta propuesta estaríamos expuestos a lo siguiente: No se obtendría con eficacia las coordinaciones precisas desde la sede General Servicio Nacional de Fronteras con la Ira. Brigada Oriental y los batallones al sector Caribe, Narganá hasta Puerto Obaldía en materia de Seguridad Pública ciudadana y los otros organismos de seguridad pública que laboran en esa región. No se obtendría con eficacia las coordinaciones precisas del Servicio Nacional de Fronteras con el Ministerio de Seguridad Pública y los organismos de seguridad. Al no contar con una red de enlaces que interconecte todas las repetidoras instaladas en la Ciudad de Colón, Comarca Guna Yala toda la costa hasta la Sede de Puerto Obaldía el crimen organizado transnacional, narco terroristas, contrabandistas, tratadores de blancas, y otros actores criminales usarían y emplearían continuamente los cruces fronterizos con impunidad. No se controlaría el incremento de los niveles de seguridad ciudadana en las regiones fronterizas de las costas del sector Caribe – Puerto Obaldía con las República de Colombia. El incremento de los riesgos personales de las unidades del Servicio Nacional de Fronteras en las distintas operaciones en las regiones fronterizas. Elaborado por. Cap. ® JUAN B. TOVAR DÍAZ. Depto. Proyectos Especiales, Servicio Nacional de Fronteras.

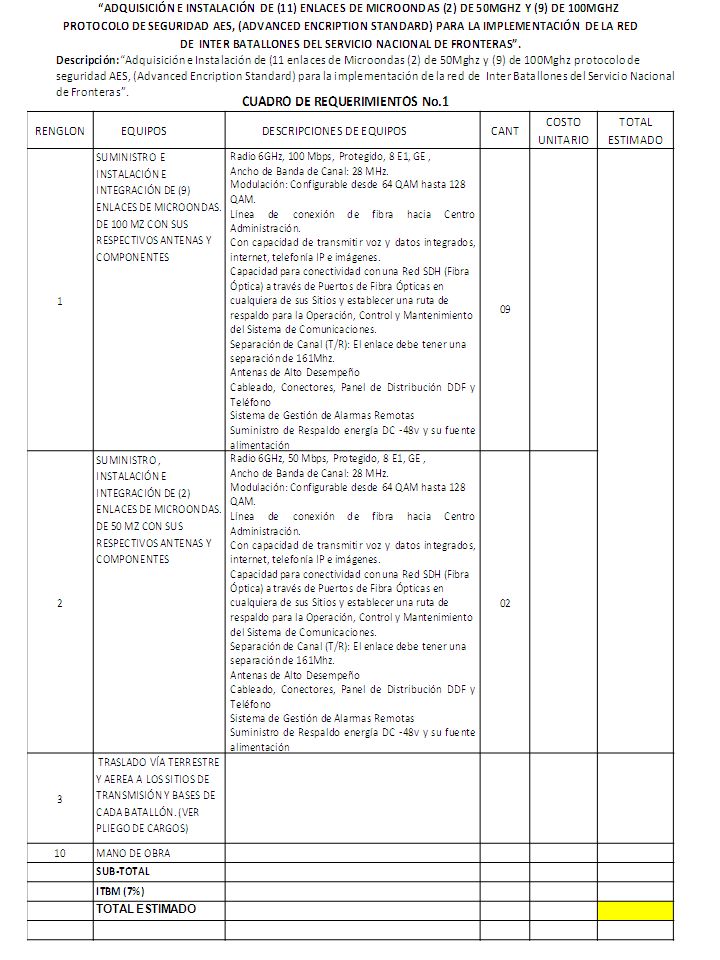

12

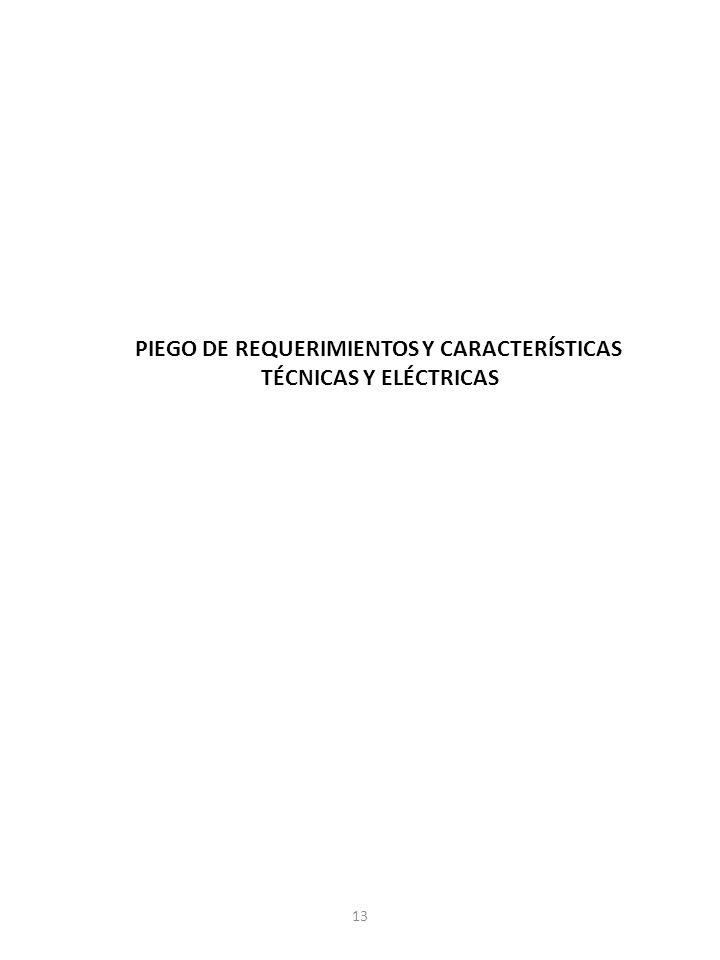

13 PIEGO DE REQUERIMIENTOS Y CARACTERÍSTICAS TÉCNICAS Y ELÉCTRICAS 13

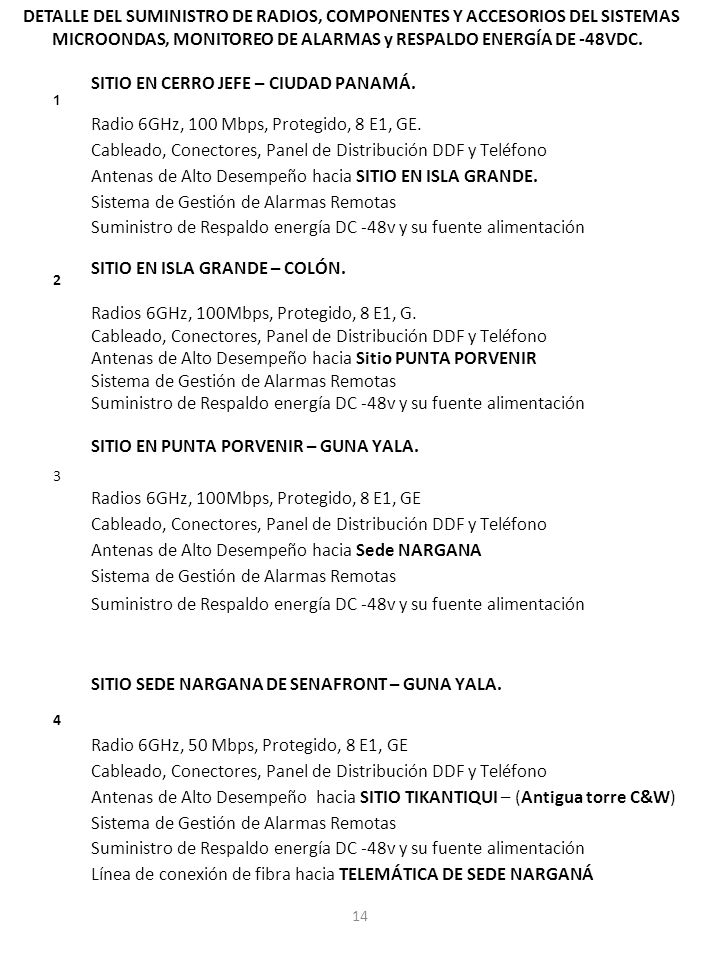

14 DETALLE DEL SUMINISTRO DE RADIOS, COMPONENTES Y ACCESORIOS DEL SISTEMAS MICROONDAS, MONITOREO DE ALARMAS y RESPALDO ENERGÍA DE -48VDC. 14 1 SITIO EN CERRO JEFE – CIUDAD PANAMÁ. Radio 6GHz, 100 Mbps, Protegido, 8 E1, GE. Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia SITIO EN ISLA GRANDE. Sistema de Gestión de Alarmas Remotas Suministro de Respaldo energía DC -48v y su fuente alimentación 2 SITIO EN ISLA GRANDE – COLÓN. Radios 6GHz, 100Mbps, Protegido, 8 E1, G. Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sitio PUNTA PORVENIR Sistema de Gestión de Alarmas Remotas Suministro de Respaldo energía DC -48v y su fuente alimentación 3 SITIO EN PUNTA PORVENIR – GUNA YALA. Radios 6GHz, 100Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sede NARGANA Sistema de Gestión de Alarmas Remotas Suministro de Respaldo energía DC -48v y su fuente alimentación 4 SITIO SEDE NARGANA DE SENAFRONT – GUNA YALA. Radio 6GHz, 50 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia SITIO TIKANTIQUI – (Antigua torre C&W) Sistema de Gestión de Alarmas Remotas Suministro de Respaldo energía DC -48v y su fuente alimentación Línea de conexión de fibra hacia TELEMÁTICA DE SEDE NARGANÁ

15 5 SITIO CERRO TIKANTIQUI – GUNA YALA – (Antiguo sitio C&W). Radio 6GHz, 100 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sitio CERRO ALIGANDÍ. Sistema de Gestión de Alarmas Remotas Línea de conexión de fibra hacia Centro Control 6 SITIO CERRO ALIGANDÍ – GUNA YALA – (Antiguo sitio C&W). Radio 6GHz, 100 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sitio en ISLA PINO. Sistema de Gestión de Alarmas Remotas 7 SITIO ISLA PINO - GUNA YALA – (Antiguo sitio C&W). Radio 6GHz,100 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas Alto Desempeño hacia Sitio CERRO MAPACHE – PTO OBALDÍA Sistema de Gestión de Alarmas Remotas Suministro de Respaldo energía DC -48v y su fuente alimentación 16 DETALLE DEL SUMINISTRO DE RADIOS, COMPONENTES Y ACCESORIOS DEL SISTEMAS MICROONDAS, MONITOREO DE ALARMAS y RESPALDO ENERGÍA DE -48VDC.

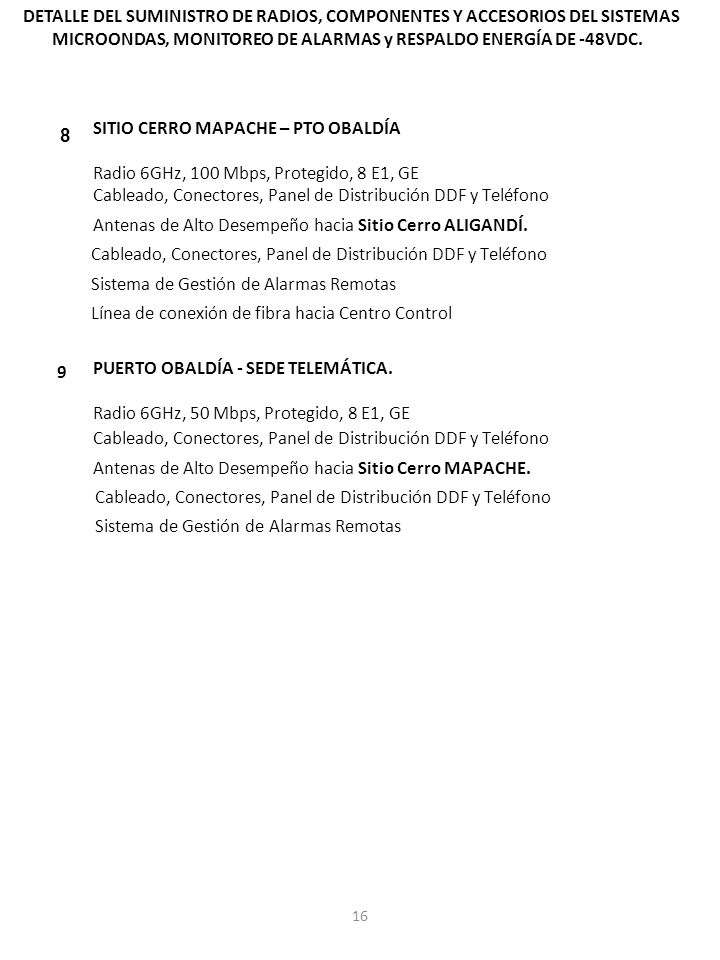

16 8 SITIO CERRO MAPACHE – PTO OBALDÍA Radio 6GHz, 100 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sitio Cerro ALIGANDÍ. Cableado, Conectores, Panel de Distribución DDF y Teléfono Sistema de Gestión de Alarmas Remotas Línea de conexión de fibra hacia Centro Control 9 PUERTO OBALDÍA - SEDE TELEMÁTICA. Radio 6GHz, 50 Mbps, Protegido, 8 E1, GE Cableado, Conectores, Panel de Distribución DDF y Teléfono Antenas de Alto Desempeño hacia Sitio Cerro MAPACHE. Cableado, Conectores, Panel de Distribución DDF y Teléfono Sistema de Gestión de Alarmas Remotas 16 DETALLE DEL SUMINISTRO DE RADIOS, COMPONENTES Y ACCESORIOS DEL SISTEMAS MICROONDAS, MONITOREO DE ALARMAS y RESPALDO ENERGÍA DE -48VDC.

17 17 A N E X O S

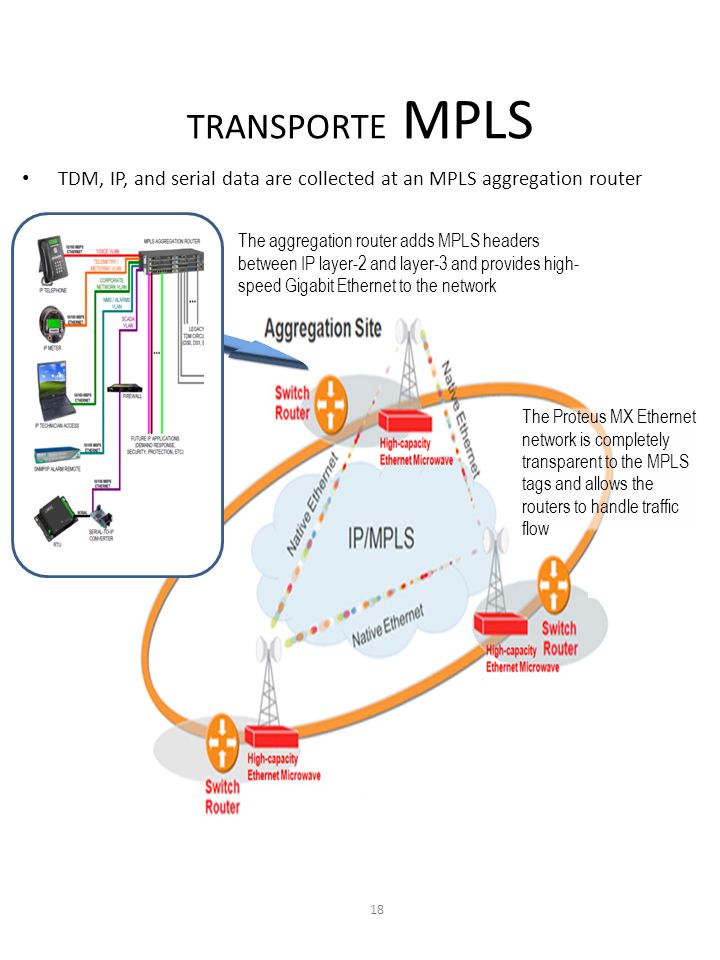

18 TRANSPORTE MPLS TDM, IP, and serial data are collected at an MPLS aggregation router The aggregation router adds MPLS headers between IP layer-2 and layer-3 and provides high- speed Gigabit Ethernet to the network The Proteus MX Ethernet network is completely transparent to the MPLS tags and allows the routers to handle traffic flow 18

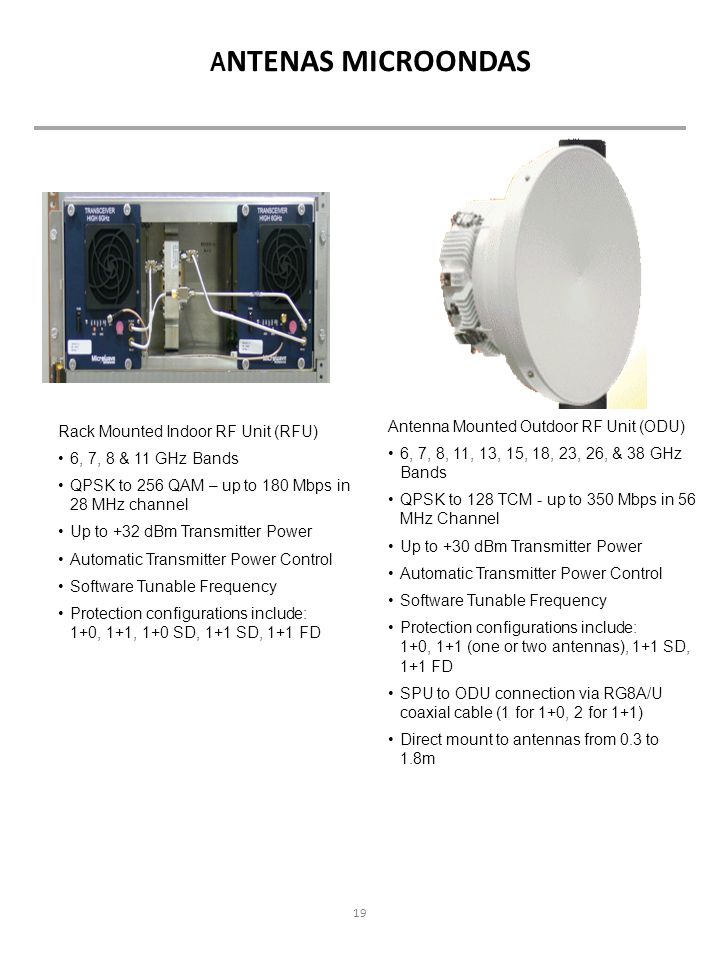

19 A NTENAS MICROONDAS Rack Mounted Indoor RF Unit (RFU) 6, 7, 8 & 11 GHz Bands QPSK to 256 QAM – up to 180 Mbps in 28 MHz channel Up to +32 dBm Transmitter Power Automatic Transmitter Power Control Software Tunable Frequency Protection configurations include: 1+0, 1+1, 1+0 SD, 1+1 SD, 1+1 FD Antenna Mounted Outdoor RF Unit (ODU) 6, 7, 8, 11, 13, 15, 18, 23, 26, & 38 GHz Bands QPSK to 128 TCM - up to 350 Mbps in 56 MHz Channel Up to +30 dBm Transmitter Power Automatic Transmitter Power Control Software Tunable Frequency Protection configurations include: 1+0, 1+1 (one or two antennas), 1+1 SD, 1+1 FD SPU to ODU connection via RG8A/U coaxial cable (1 for 1+0, 2 for 1+1) Direct mount to antennas from 0.3 to 1.8m 19

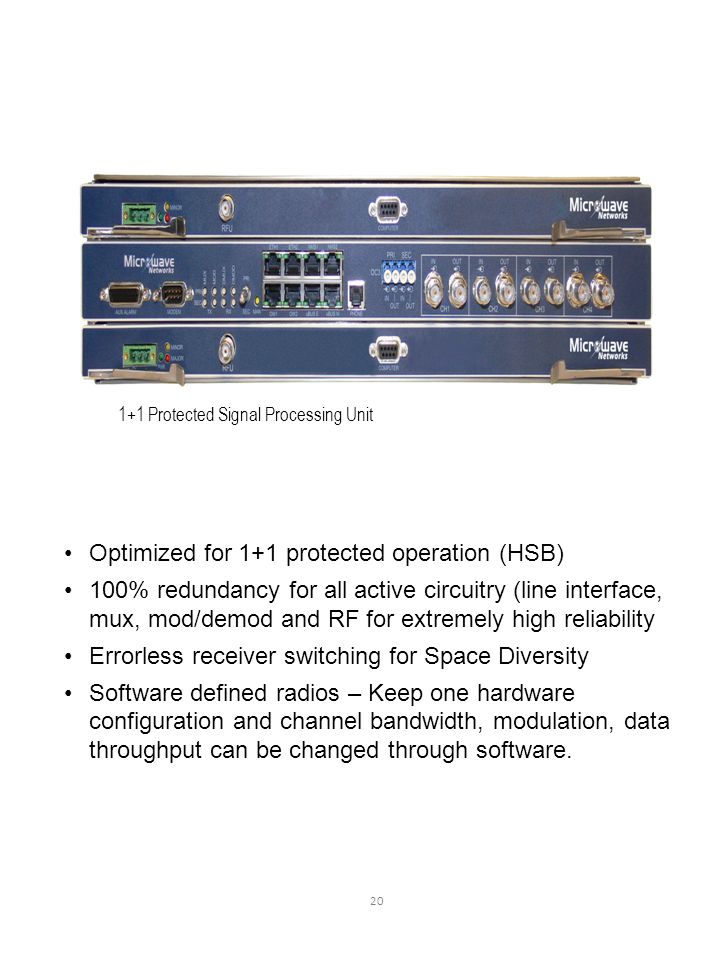

20 Optimized for 1+1 protected operation (HSB) 100% redundancy for all active circuitry (line interface, mux, mod/demod and RF for extremely high reliability Errorless receiver switching for Space Diversity Software defined radios – Keep one hardware configuration and channel bandwidth, modulation, data throughput can be changed through software. 1+1 Protected Signal Processing Unit 20

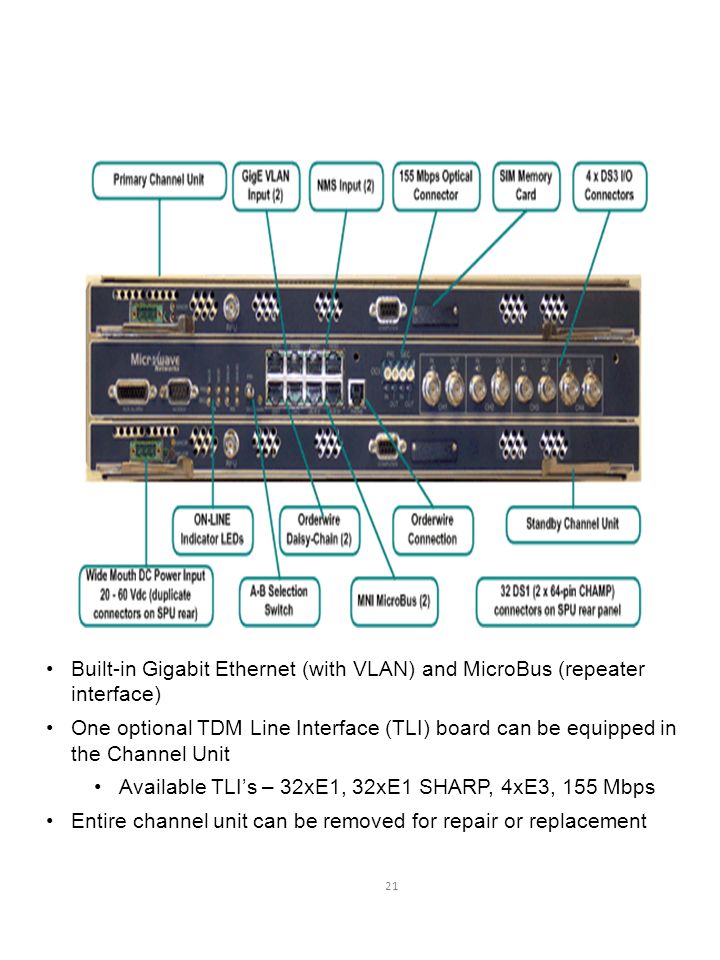

21 Built-in Gigabit Ethernet (with VLAN) and MicroBus (repeater interface) One optional TDM Line Interface (TLI) board can be equipped in the Channel Unit Available TLI’s – 32xE1, 32xE1 SHARP, 4xE3, 155 Mbps Entire channel unit can be removed for repair or replacement 21

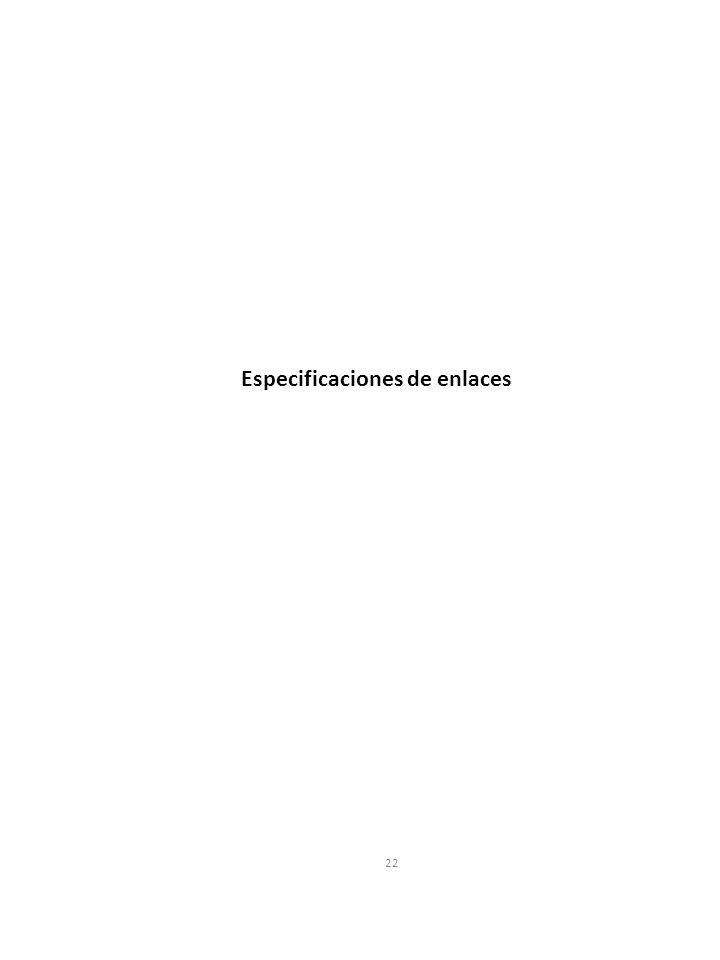

22 Especificaciones de enlaces 22

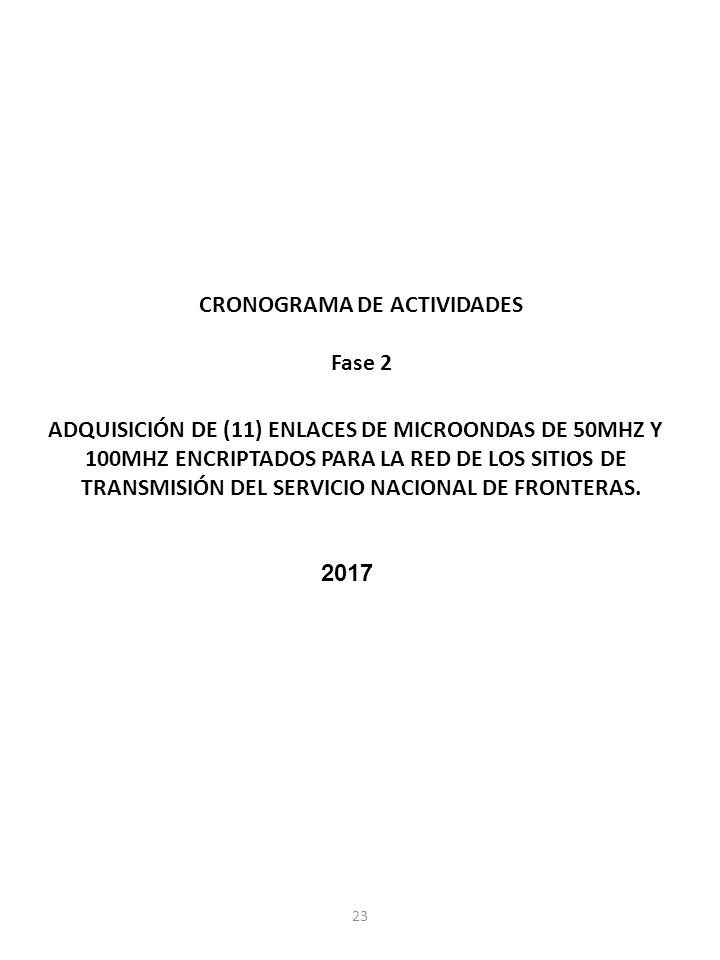

23 CRONOGRAMA DE ACTIVIDADES Fase 2 ADQUISICIÓN DE (11) ENLACES DE MICROONDAS DE 50MHZ Y 100MHZ ENCRIPTADOS PARA LA RED DE LOS SITIOS DE TRANSMISIÓN DEL SERVICIO NACIONAL DE FRONTERAS. 2017 23

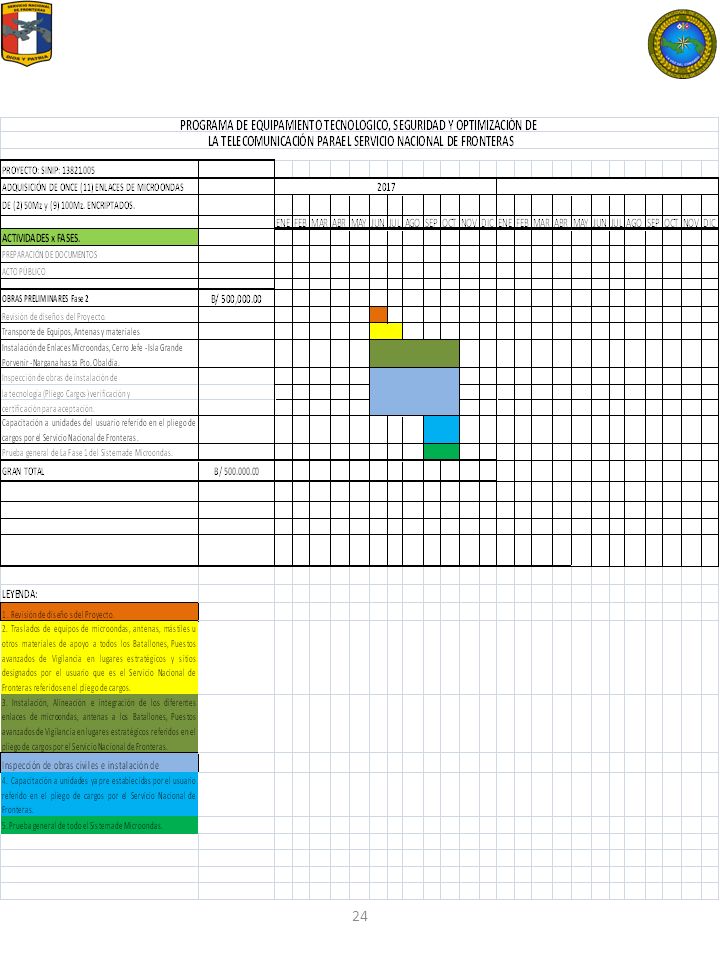

24 24

25 SITUACIÓN ACTUAL SITIOS DE TRANSMISIONES DEL SERVICIO NACIONAL DE FRONTERAS 2015 25

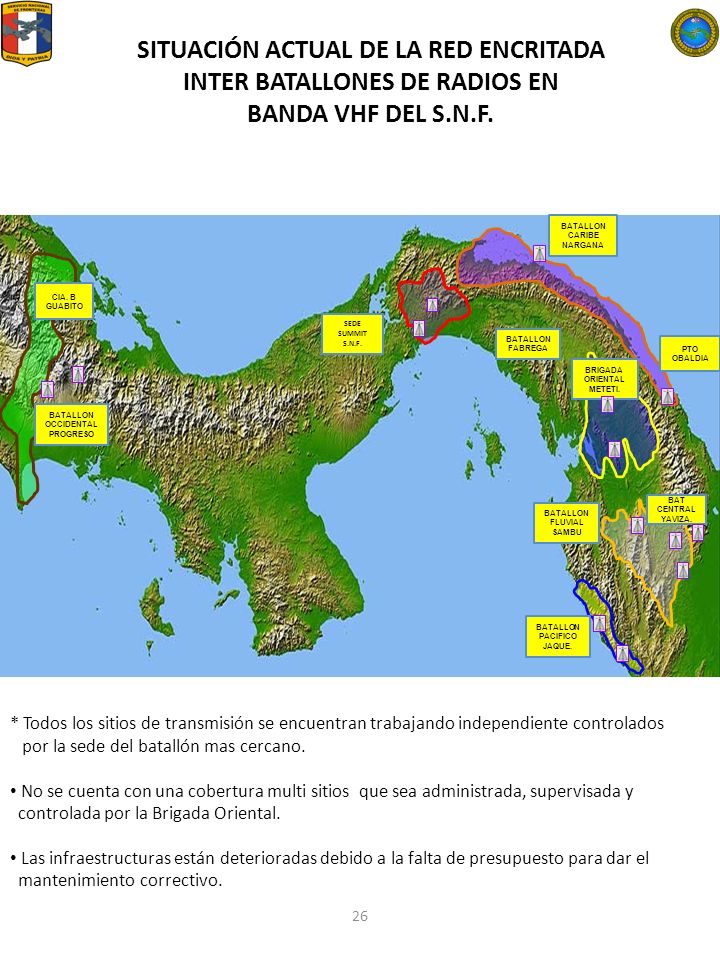

26 SITUACIÓN ACTUAL DE LA RED ENCRITADA INTER BATALLONES DE RADIOS EN BANDA VHF DEL S.N.F. SEDE SUMMIT S.N.F. BATALLON OCCIDENTAL PROGRESO CIA. B GUABITO BRIGADA ORIENTAL METETI. BAT CENTRAL YAVIZA. BATALLON PACIFICO JAQUE. BATALLON CARIBE NARGANA BATALLON FABREGA BATALLON FLUVIAL SAMBU PTO OBALDIA * Todos los sitios de transmisión se encuentran trabajando independiente controlados por la sede del batallón mas cercano. No se cuenta con una cobertura multi sitios que sea administrada, supervisada y controlada por la Brigada Oriental. Las infraestructuras están deterioradas debido a la falta de presupuesto para dar el mantenimiento correctivo. 26

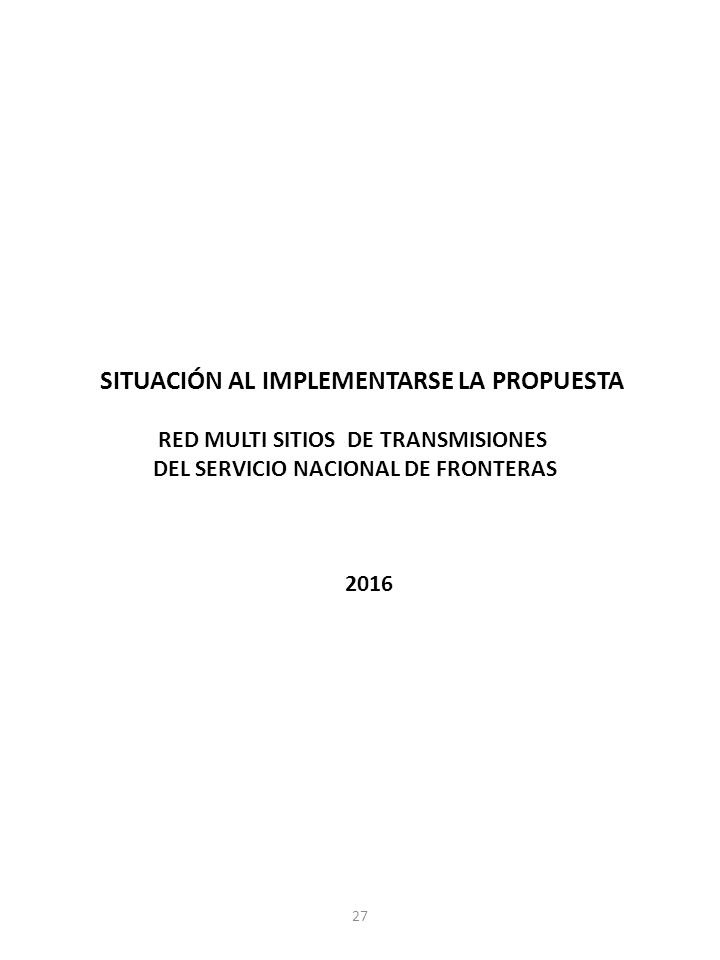

27 SITUACIÓN AL IMPLEMENTARSE LA PROPUESTA RED MULTI SITIOS DE TRANSMISIONES DEL SERVICIO NACIONAL DE FRONTERAS 2016 27

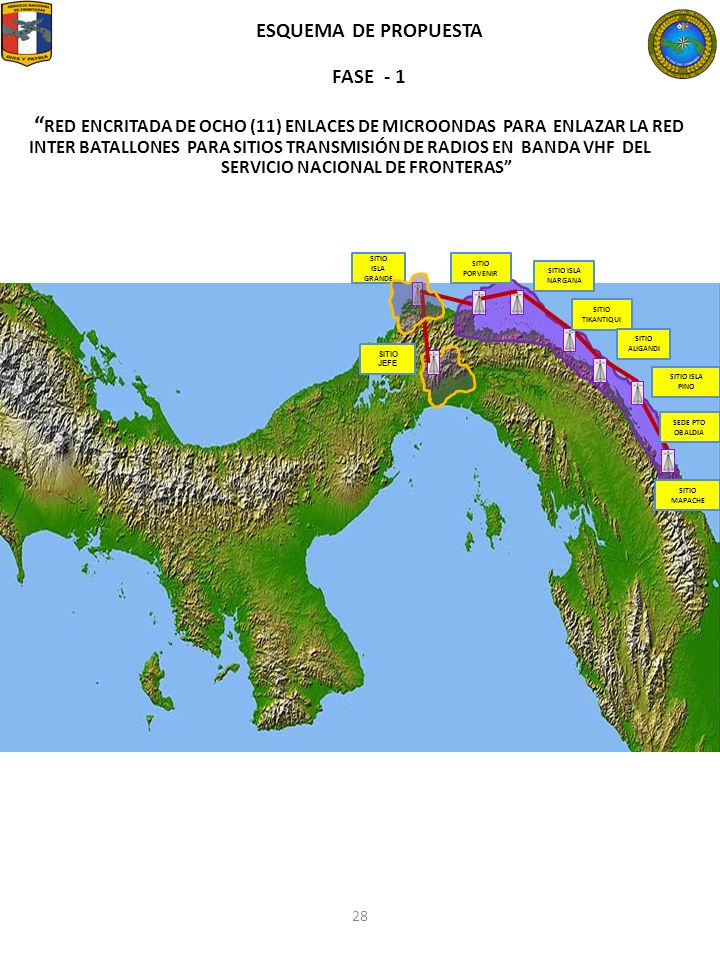

28 ESQUEMA DE PROPUESTA FASE - 1 “ RED ENCRITADA DE OCHO (11) ENLACES DE MICROONDAS PARA ENLAZAR LA RED INTER BATALLONES PARA SITIOS TRANSMISIÓN DE RADIOS EN BANDA VHF DEL SERVICIO NACIONAL DE FRONTERAS” SITIO ISLA GRANDE SITIO JEFE 28 SITIO PORVENIR SITIO ISLA NARGANA SITIO TIKANTIQUI SITIO ALIGANDI SITIO ISLA PINO SITIO MAPACHE SEDE PTO OBALDIA

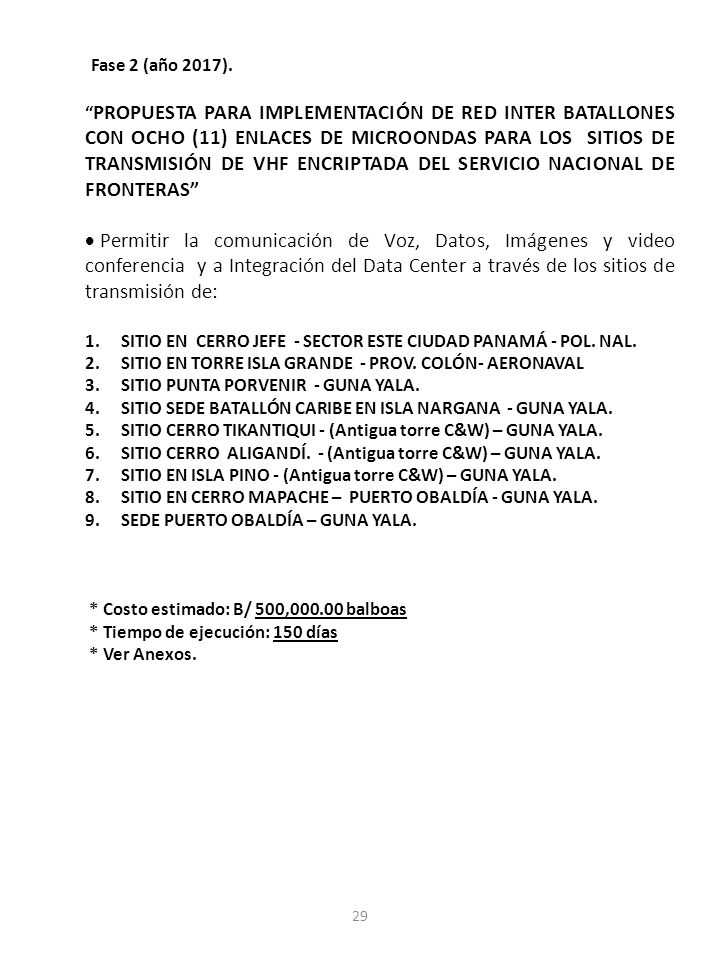

29 Fase 2 (año 2017). “ PROPUESTA PARA IMPLEMENTACIÓN DE RED INTER BATALLONES CON OCHO (11) ENLACES DE MICROONDAS PARA LOS SITIOS DE TRANSMISIÓN DE VHF ENCRIPTADA DEL SERVICIO NACIONAL DE FRONTERAS”  Permitir la comunicación de Voz, Datos, Imágenes y video conferencia y a Integración del Data Center a través de los sitios de transmisión de: 1.SITIO EN CERRO JEFE - SECTOR ESTE CIUDAD PANAMÁ - POL. NAL. 2.SITIO EN TORRE ISLA GRANDE - PROV. COLÓN- AERONAVAL 3.SITIO PUNTA PORVENIR - GUNA YALA. 4.SITIO SEDE BATALLÓN CARIBE EN ISLA NARGANA - GUNA YALA. 5.SITIO CERRO TIKANTIQUI - (Antigua torre C&W) – GUNA YALA. 6.SITIO CERRO ALIGANDÍ. - (Antigua torre C&W) – GUNA YALA. 7.SITIO EN ISLA PINO - (Antigua torre C&W) – GUNA YALA. 8.SITIO EN CERRO MAPACHE – PUERTO OBALDÍA - GUNA YALA. 9.SEDE PUERTO OBALDÍA – GUNA YALA. * Costo estimado: B/ 500,000.00 balboas * Tiempo de ejecución: 150 días * Ver Anexos. 29

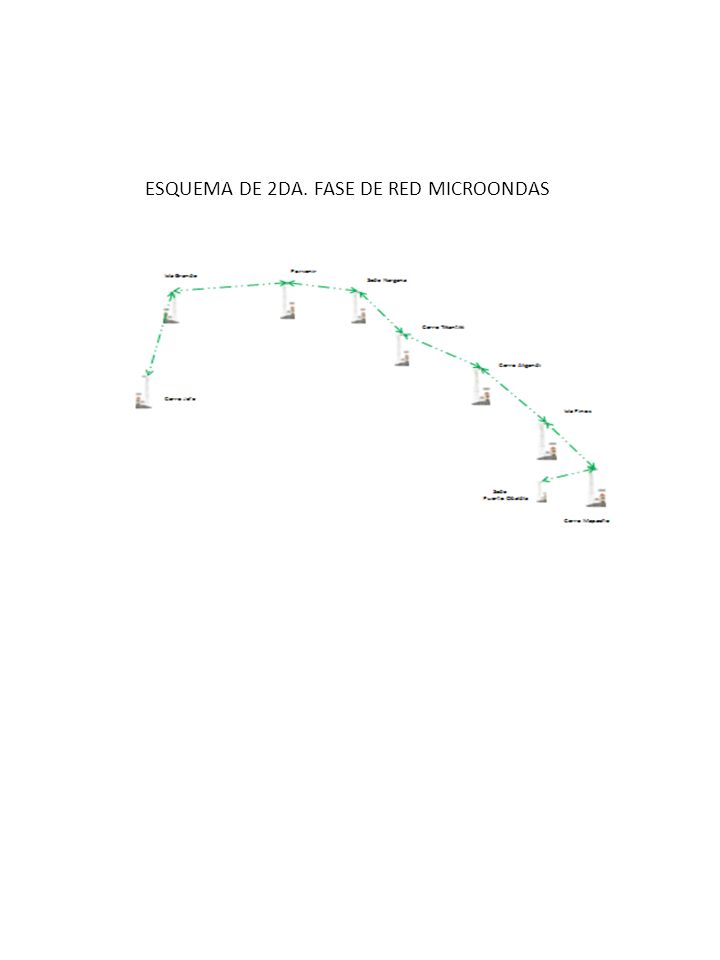

30 ESQUEMA DE 2DA. FASE DE RED MICROONDAS
