1
ECUACIÓN GENERAL SISTEMAS HÍBRIDOS
2

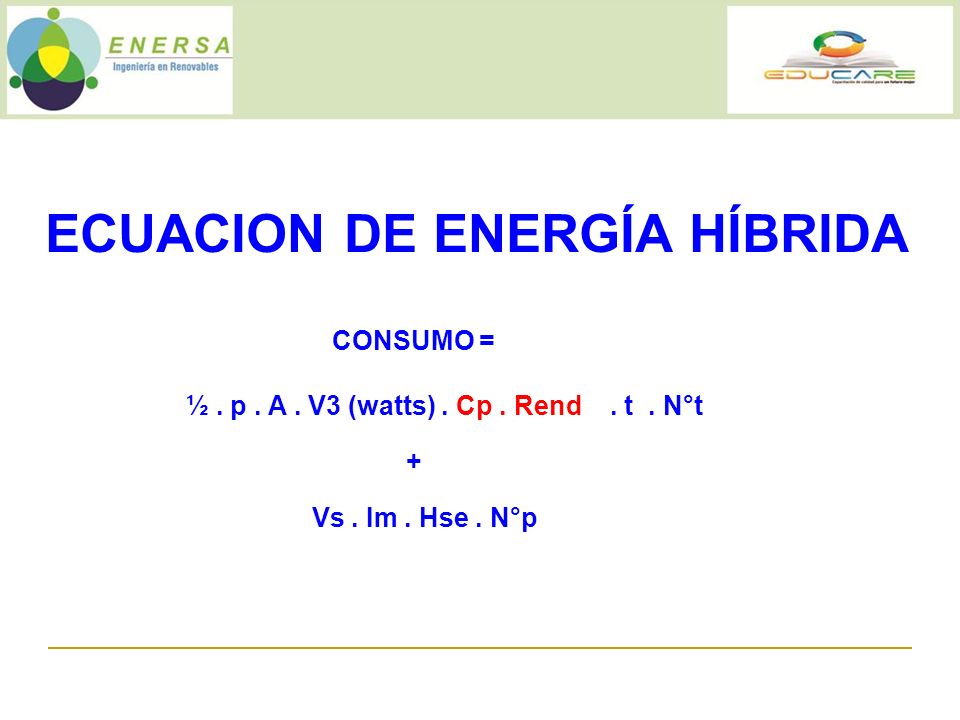

ECUACION DE ENERGÍA HÍBRIDA CONSUMO = ½. p. A. V3 (watts). Cp. Rend. t. N°t + Vs. Im. Hse. N°p.
3

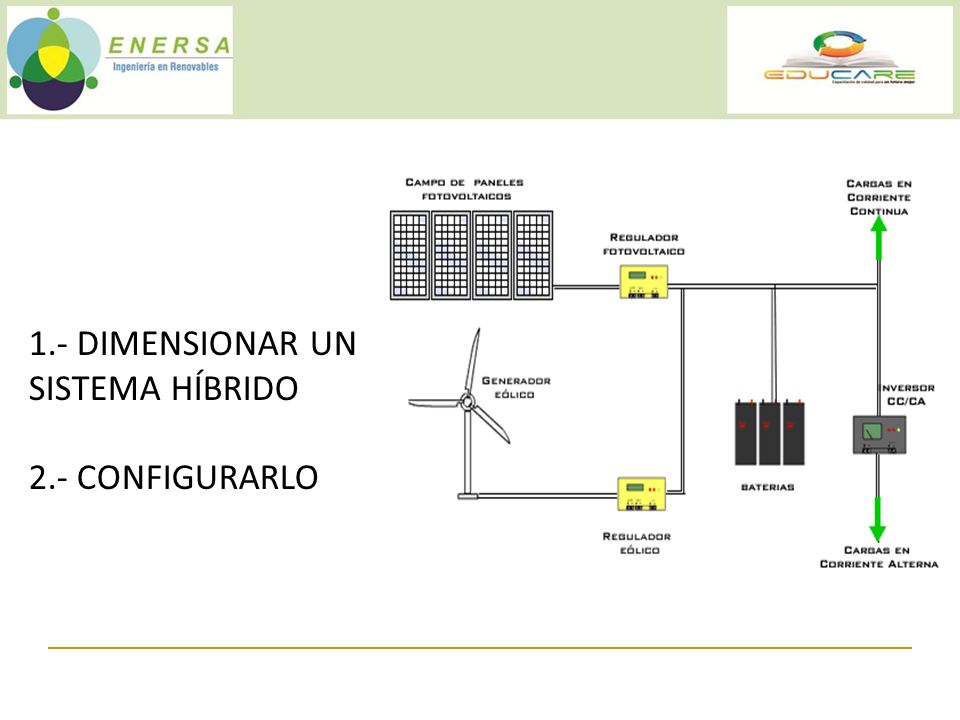

1.- DIMENSIONAR UN SISTEMA HÍBRIDO 2.- CONFIGURARLO
4

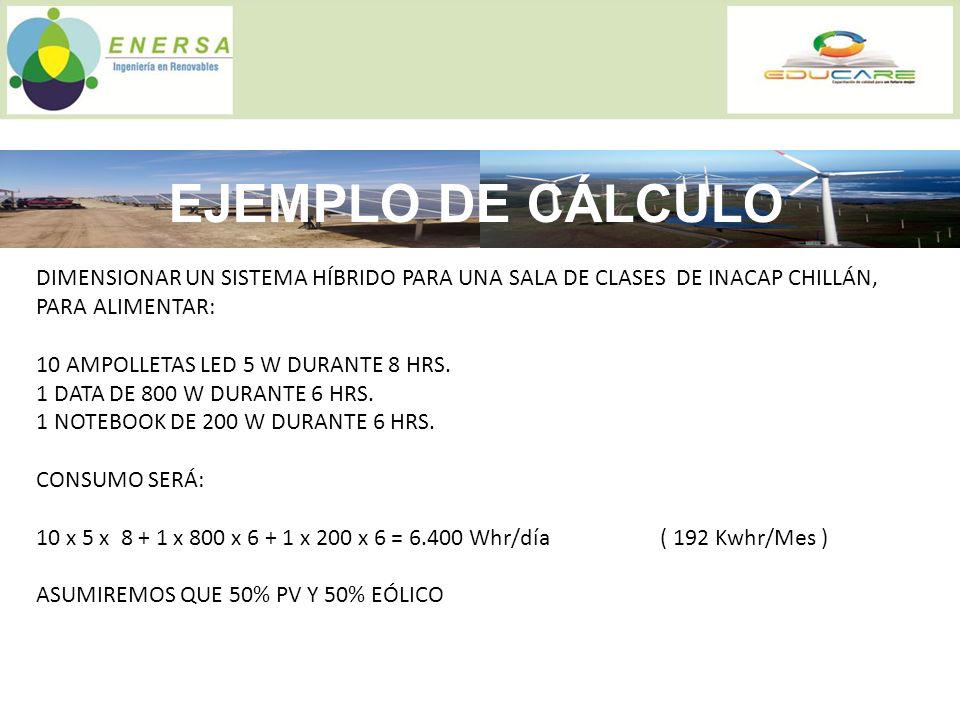

EJEMPLO DE CÁLCULO DIMENSIONAR UN SISTEMA HÍBRIDO PARA UNA SALA DE CLASES DE INACAP CHILLÁN, PARA ALIMENTAR: 10 AMPOLLETAS LED 5 W DURANTE 8 HRS. 1 DATA DE 800 W DURANTE 6 HRS. 1 NOTEBOOK DE 200 W DURANTE 6 HRS. CONSUMO SERÁ: 10 x 5 x 8 + 1 x 800 x 6 + 1 x 200 x 6 = 6.400 Whr/día ( 192 Kwhr/Mes ) ASUMIREMOS QUE 50% PV Y 50% EÓLICO
5

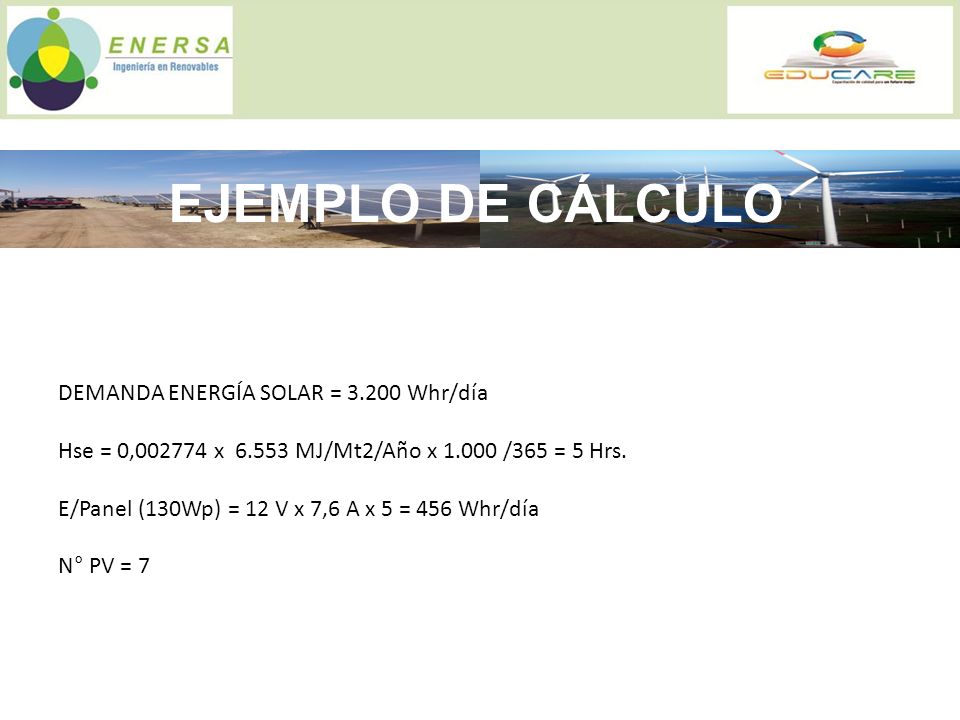

EJEMPLO DE CÁLCULO DEMANDA ENERGÍA SOLAR = 3.200 Whr/día Hse = 0,002774 x 6.553 MJ/Mt2/Año x 1.000 /365 = 5 Hrs. E/Panel (130Wp) = 12 V x 7,6 A x 5 = 456 Whr/día N° PV = 7
6

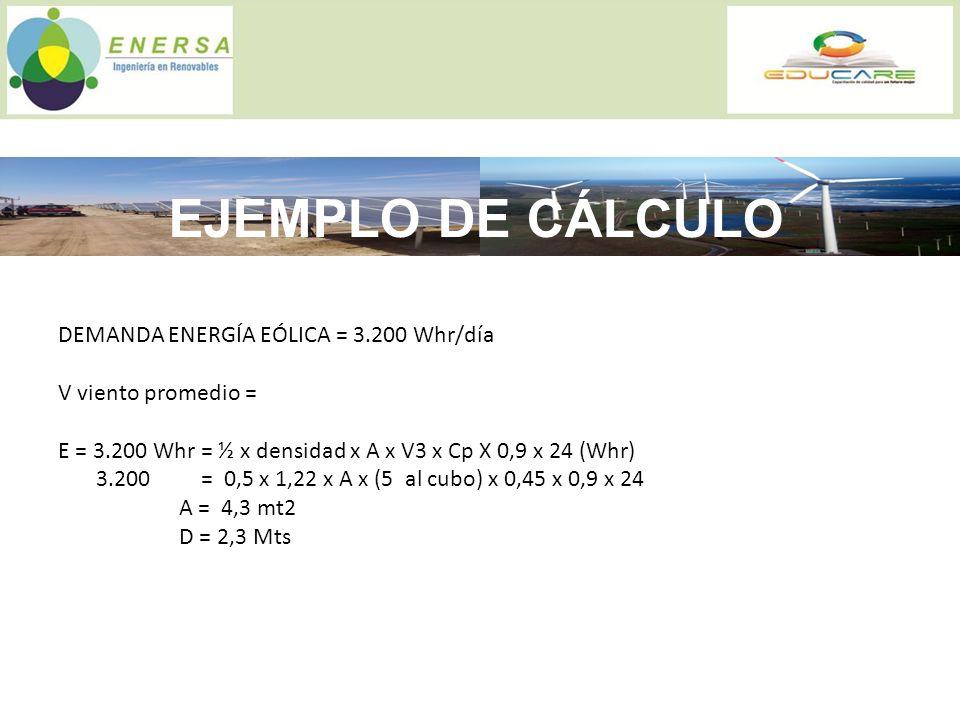

EJEMPLO DE CÁLCULO DEMANDA ENERGÍA EÓLICA = 3.200 Whr/día V viento promedio = E = 3.200 Whr = ½ x densidad x A x V3 x Cp X 0,9 x 24 (Whr) 3.200 = 0,5 x 1,22 x A x (5 al cubo) x 0,45 x 0,9 x 24 A = 4,3 mt2 D = 2,3 Mts
