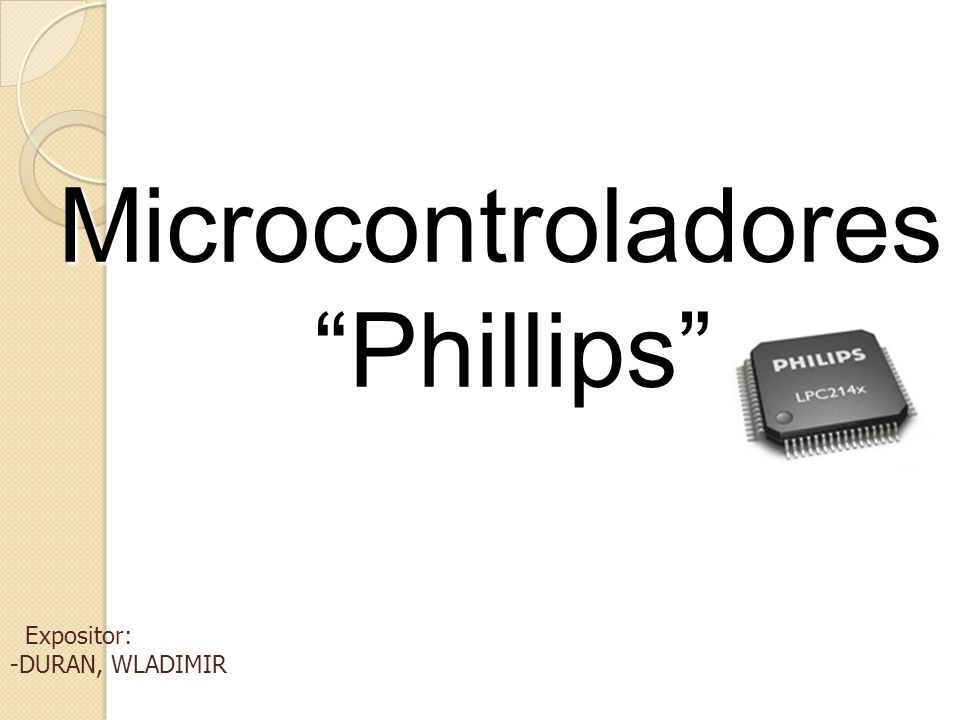

1 Microcontroladores “Phillips” Expositor: -DURAN, WLADIMIR

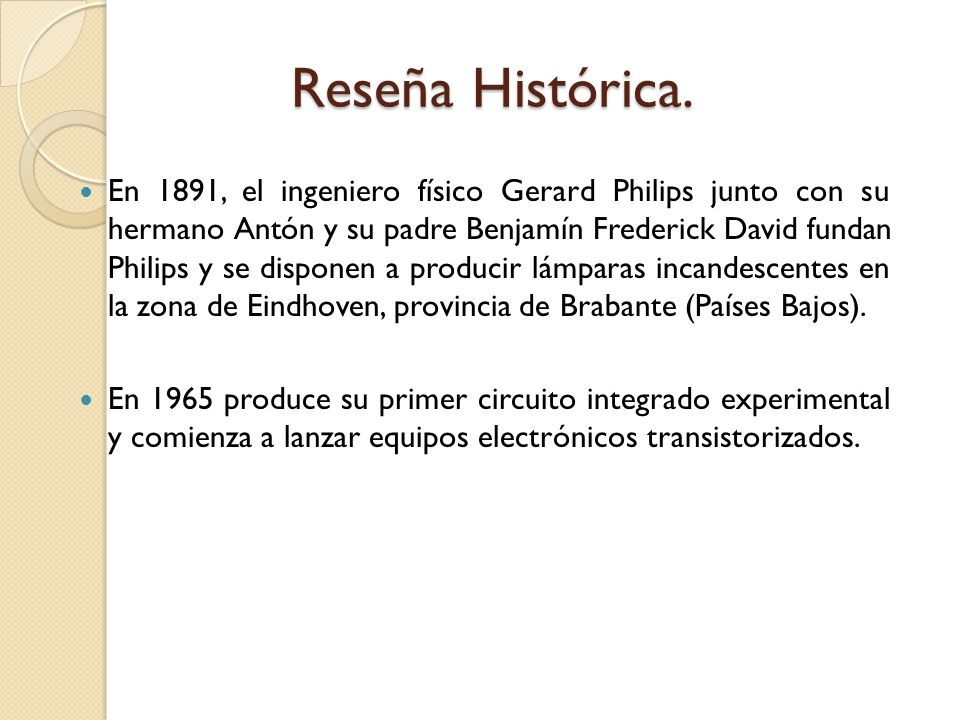

2 Reseña Histórica. En 1891, el ingeniero físico Gerard Philips junto con su hermano Antón y su padre Benjamín Frederick David fundan Philips y se disponen a producir lámparas incandescentes en la zona de Eindhoven, provincia de Brabante (Países Bajos). En 1965 produce su primer circuito integrado experimental y comienza a lanzar equipos electrónicos transistorizados.

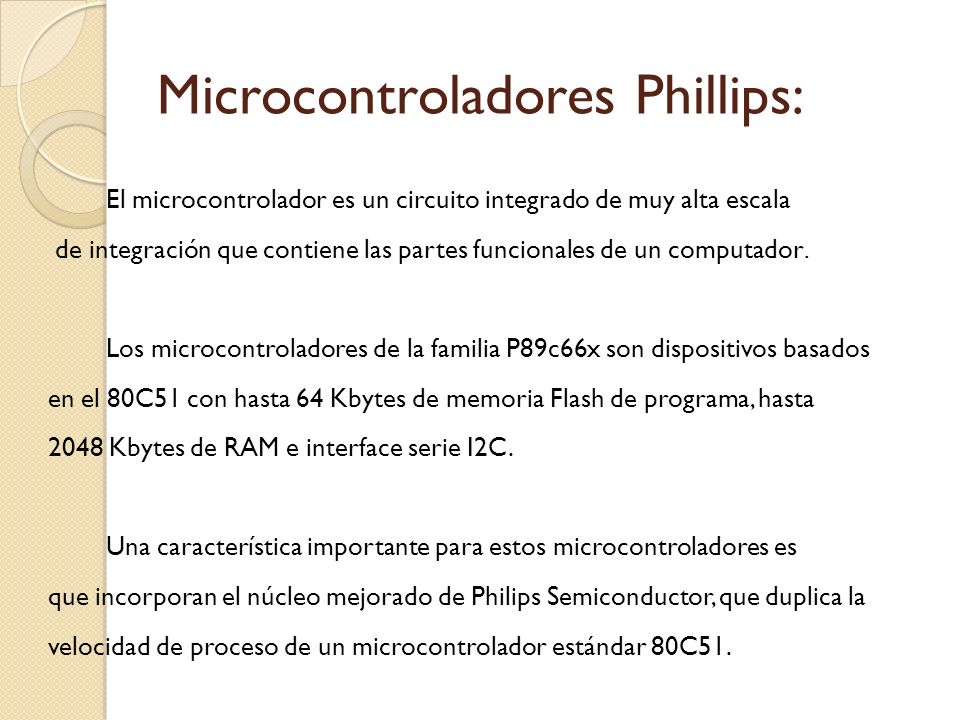

3 Microcontroladores Phillips: El microcontrolador es un circuito integrado de muy alta escala de integración que contiene las partes funcionales de un computador. Los microcontroladores de la familia P89c66x son dispositivos basados en el 80C51 con hasta 64 Kbytes de memoria Flash de programa, hasta 2048 Kbytes de RAM e interface serie I2C. Una característica importante para estos microcontroladores es que incorporan el núcleo mejorado de Philips Semiconductor, que duplica la velocidad de proceso de un microcontrolador estándar 80C51.

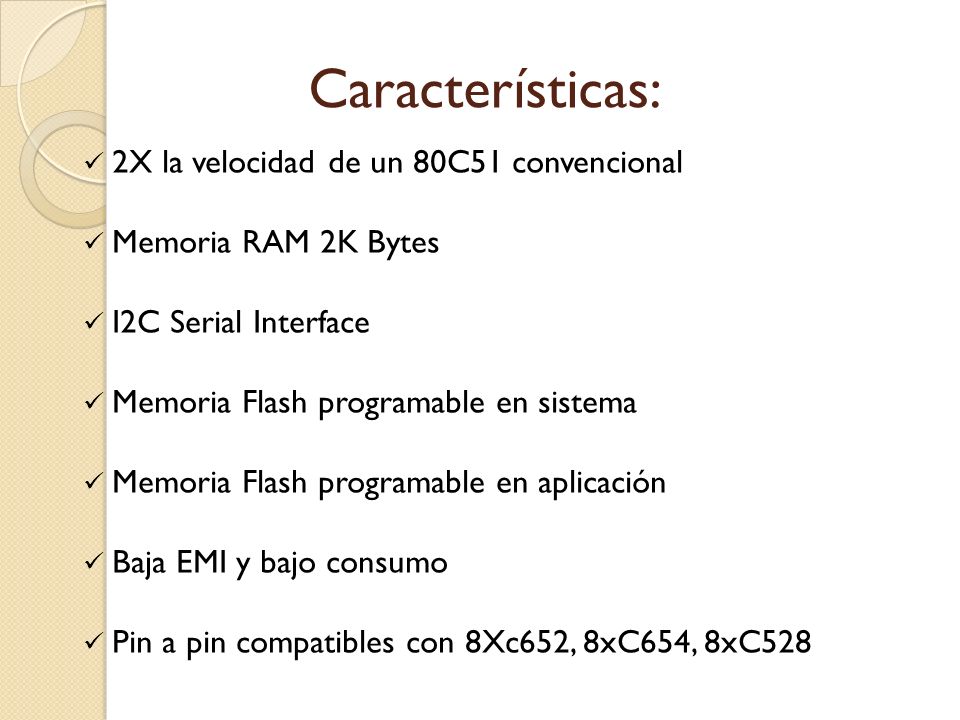

4 Características: 2X la velocidad de un 80C51 convencional Memoria RAM 2K Bytes I2C Serial Interface Memoria Flash programable en sistema Memoria Flash programable en aplicación Baja EMI y bajo consumo Pin a pin compatibles con 8Xc652, 8xC654, 8xC528

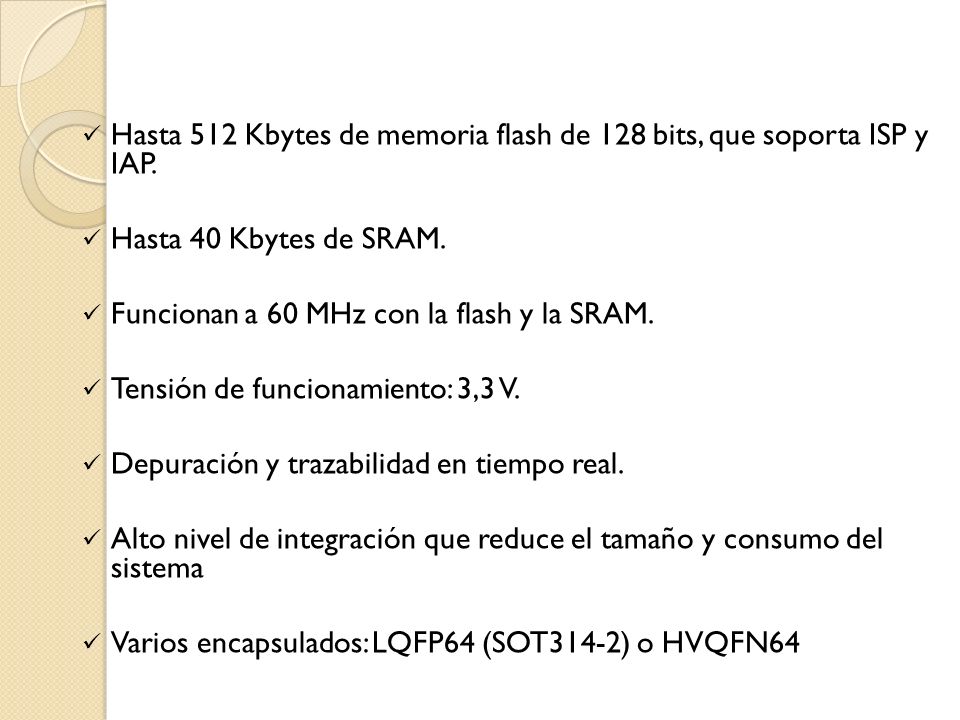

5 Hasta 512 Kbytes de memoria flash de 128 bits, que soporta ISP y IAP. Hasta 40 Kbytes de SRAM. Funcionan a 60 MHz con la flash y la SRAM. Tensión de funcionamiento: 3,3 V. Depuración y trazabilidad en tiempo real. Alto nivel de integración que reduce el tamaño y consumo del sistema Varios encapsulados: LQFP64 (SOT314-2) o HVQFN64

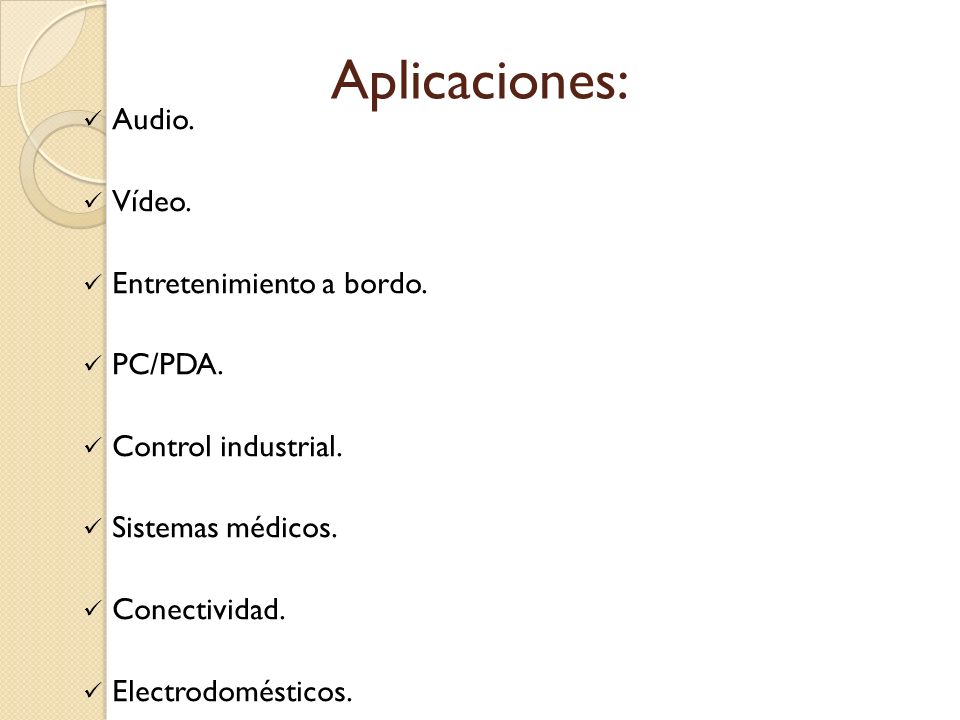

6 Aplicaciones: Audio. Vídeo. Entretenimiento a bordo. PC/PDA. Control industrial. Sistemas médicos. Conectividad. Electrodomésticos.

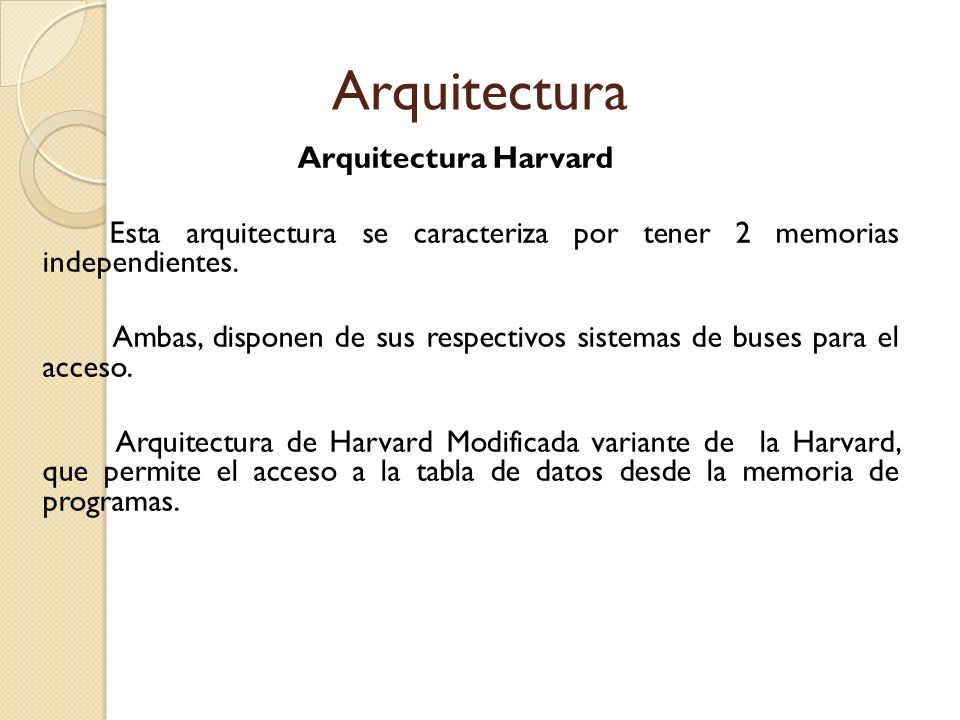

7 Arquitectura Arquitectura Harvard Esta arquitectura se caracteriza por tener 2 memorias independientes. Ambas, disponen de sus respectivos sistemas de buses para el acceso. Arquitectura de Harvard Modificada variante de la Harvard, que permite el acceso a la tabla de datos desde la memoria de programas.

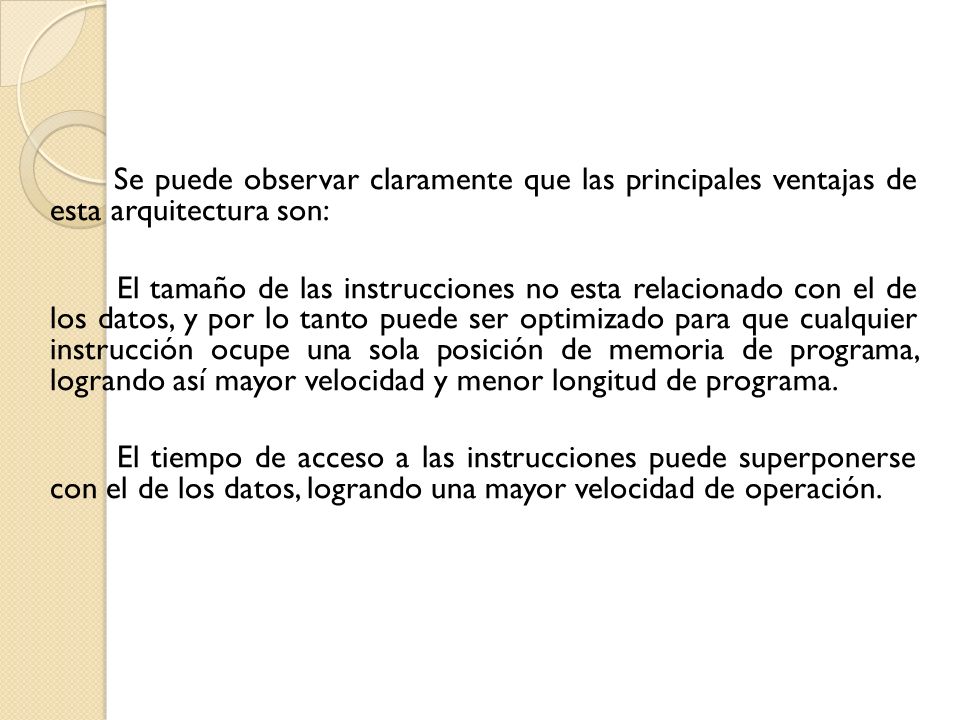

8 Se puede observar claramente que las principales ventajas de esta arquitectura son: El tamaño de las instrucciones no esta relacionado con el de los datos, y por lo tanto puede ser optimizado para que cualquier instrucción ocupe una sola posición de memoria de programa, logrando así mayor velocidad y menor longitud de programa. El tiempo de acceso a las instrucciones puede superponerse con el de los datos, logrando una mayor velocidad de operación.

9 Diagrama de pines

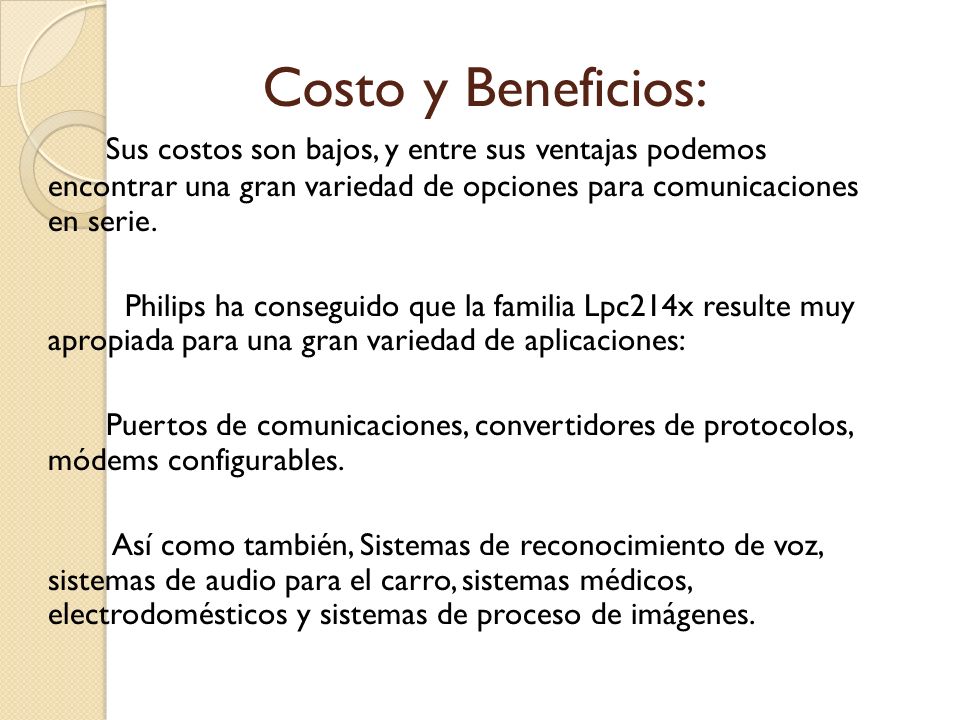

10 Costo y Beneficios: Sus costos son bajos, y entre sus ventajas podemos encontrar una gran variedad de opciones para comunicaciones en serie. Philips ha conseguido que la familia Lpc214x resulte muy apropiada para una gran variedad de aplicaciones: Puertos de comunicaciones, convertidores de protocolos, módems configurables. Así como también, Sistemas de reconocimiento de voz, sistemas de audio para el carro, sistemas médicos, electrodomésticos y sistemas de proceso de imágenes.
