Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL INIA Gustavo A. Chacón Cruz

Presentación del tema: "Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL INIA Gustavo A. Chacón Cruz"— Transcripción de la presentación:

1 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL INIA Gustavo A. Chacón Cruz gchacon@inia.cl

2 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL GENERALIDADES. 100 EMAs distribuidas en todas las regiones de Chile. Instrumentos marca Campbell Scientific. Las estaciones de la red son armadas e instaladas por profesionales de INIA y son de configuración abierta. Costo promedio 4.5 millones de pesos. INIA es la única Institución de Chile que cuenta con estaciones meteorológica trasmitiendo en tiempo real en lugares tan apartados como Visviri (Altiplánico Región de Arica y Parinacota) y Tierra del Fuego (Región de Magallanes).

3 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL GENERALIDADES. Las Variables que se miden: Las Variables que se miden: ⁻Temperatura y Humedad Relativa ⁻Precipitación ⁻Radiación Solar ⁻Dirección y Velocidad de Viento ⁻Presión Barométrica ⁻Temperaturas de Suelo ⁻Altura de Nieve ⁻Hoja Mojada ⁻Material Participado PM10 ⁻Humedad de suelo Las lecturas se trasmiten a cada 15 minutos vía celular (protocolo GPRS Las lecturas se trasmiten a cada 15 minutos vía celular (protocolo GPRS)

4 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL Figura 1. Estación INIA de Navidad, comuna El Carmen, VIII Región Componentes de una EMA: Datalogger (Unidad Central de procesamiento)Datalogger (Unidad Central de procesamiento) o CR1000. Dispositivos Periféricos (Sensores):Dispositivos Periféricos (Sensores): o Temperatura y Humedad Relativa. o Radiación Solar. o Precipitación. o Velocidad y Dirección del Viento. o Temperatura de suelo. o Presión barométrica. Sistema de comunicación:Sistema de comunicación: o MODEM GPRS. o Combinación MODEM GPRS-Radios. o MODEM Satelital. Sistema de energía:Sistema de energía: o Regulador de Carga y Batería. o Panel Solar. Estructura de soporte.Estructura de soporte. Cerco perimetral.Cerco perimetral.

5 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Desarrollo de 3 Manuales: 1.Manual de Instalación de Estaciones Meteorológicas Automáticas. 2.Manual de Mantención de Estaciones Meteorológicas Automáticas. 3.Manual de Operación de Estaciones Meteorológicas Automáticas. RED AGROMETEOROLÓGICA INIA METADATOS Y LA TRAZABILIDAD DE RED INIA

6 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Para evaluar la influencia que el clima ejerce sobre un área en particular, el sitio en que se ubique la EMA deberá ser plenamente representativo de las condiciones de la zona para la cual se han de utilizar los datos. RED AGROMETEOROLÓGICA NACIONAL

7 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA

8 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Agencia de Administración Nacional Oceánica y Atmosférica (EEUU) Organización Mundial de Meteorología Agencia Estatal de Meteorología (AEMET) NASA, mediciones experimentos. Dirección Meteorológica de Chile

9 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA Sistema Actual Datos Memoria Dataloger Datos: GPRS SCEMA Respuesta comandos Tablas variables Base Datos INIA

10 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA Plan de mantención anual Mantención preventiva: 3 visitas de por EMA en la región del Biobío y Región de Antofagasta realizadas en el año. Mantención Correctiva: Reposición de instrumentos o equipos en los cuales se detectes fallas. Asegurar la comunicación permanente en tiempo real. Registro de metadatos: datos acerca de los datos

11 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL

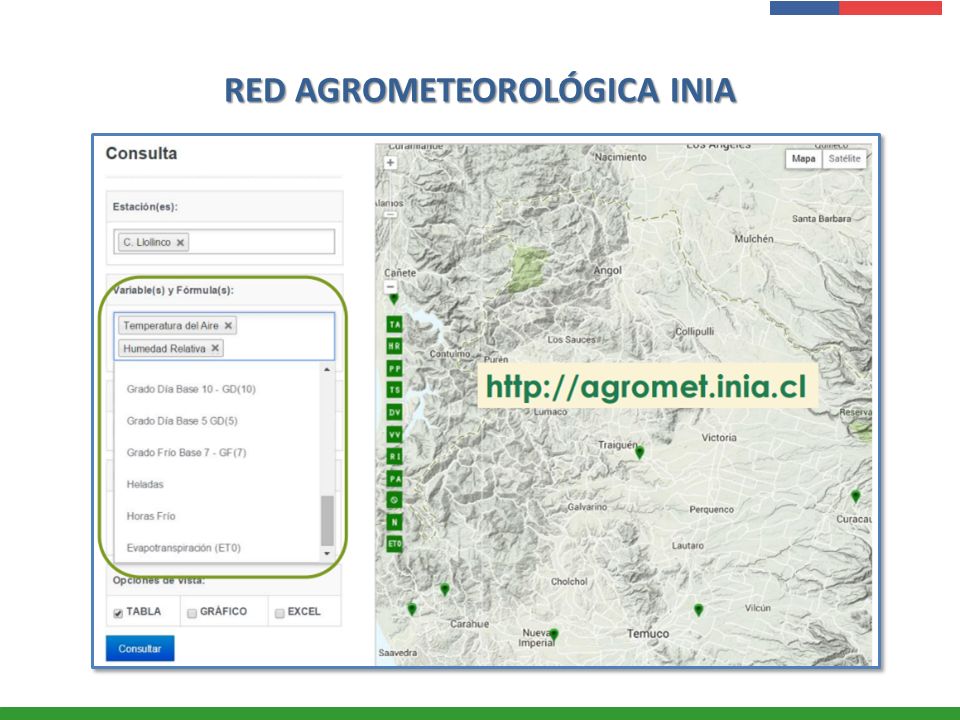

12 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA http://agromet.inia.cl/

13 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA

14 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA

15 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA

16 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA APLICACIONES AGROMETEOROLÓGICA INIA APLICACIONES INFORMÁTICA Manejo del Riesgo Climático Alerta de Plagas y Enfermedades Programación de Riego Seguimiento de la Fenología de cultivos Hidrología Zonificación Agroclimáticas Base de Datos

17 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RIESGO CLIMÁTICO

18 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA INIA Determinación de las zonas afectada por heladas en base a los datos de las estaciones. Figura II.5. Temperatura Mínima representada espacialmente (utilizando Interpolación espacial con los datos de las estaciones) sobre la región del Maule para el 17 de Septiembre de 2013.

19 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Sistema de Alerta Temprana de Tizón Tardío en el cultivo de papa

20 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA A E D C B F G Grados día (base 10ºC).

21 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Grados día (base 10ºC). Suma térmica: 450-800 días grados (entre yema hinchada y cosecha)

22 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL Laguna del Maule

23 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA RED AGROMETEOROLÓGICA NACIONAL

24 Presentac ión Instituci onal Instituto de Investigaciones Agropecuarias - INIA Proyecto Zonificación (Distritos Agroclimáticos) – Región de Tarapacá
