FDM Frequency Division Multiplexing
Pr. F. Cancino
2
Multicanalización por división de frecuencia FDM

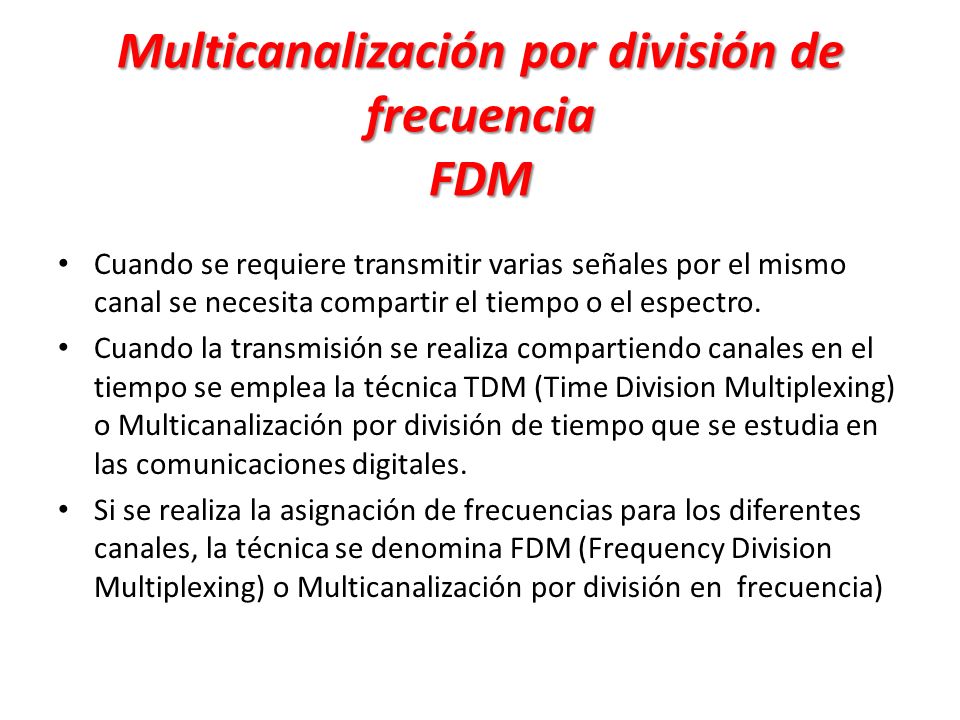

Cuando se requiere transmitir varias señales por el mismo canal se necesita compartir el tiempo o el espectro. Cuando la transmisión se realiza compartiendo canales en el tiempo se emplea la técnica TDM (Time Division Multiplexing) o Multicanalización por división de tiempo que se estudia en las comunicaciones digitales. Si se realiza la asignación de frecuencias para los diferentes canales, la técnica se denomina FDM (Frequency Division Multiplexing) o Multicanalización por división en frecuencia)
3
Diagrama de bloques de un transmisor de FDM

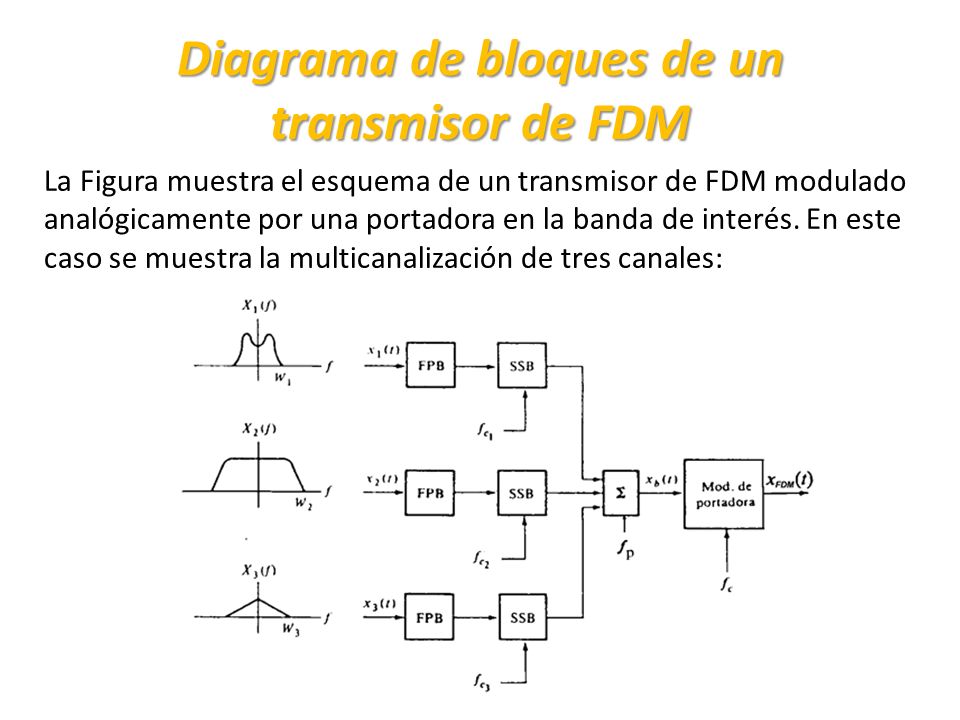

La Figura muestra el esquema de un transmisor de FDM modulado analógicamente por una portadora en la banda de interés. En este caso se muestra la multicanalización de tres canales:
4
Sintetizador de subportadoras

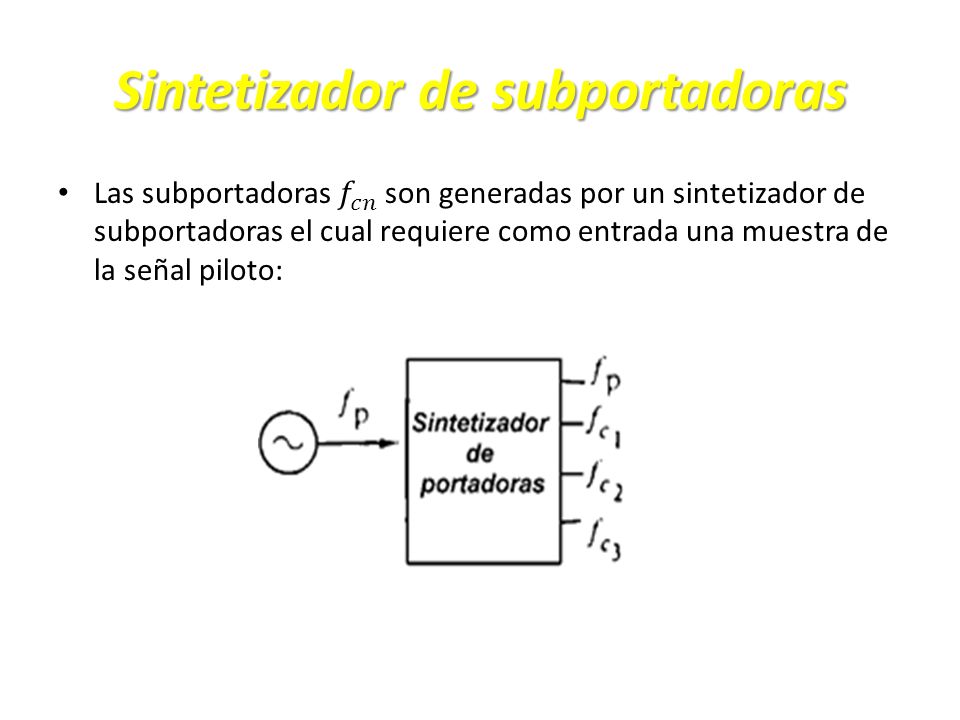

Las subportadoras 𝑓 𝑐𝑛 son generadas por un sintetizador de subportadoras el cual requiere como entrada una muestra de la señal piloto:
5
Espectro del FDM para 3 canales y el piloto
El Espectro de la señal FDM en banda base se muestra en la Figura, para un sistema de 3 canales incluyendo el canal para la frecuencia piloto, que para el caso del FM estéreo es de 15 KHz.
6

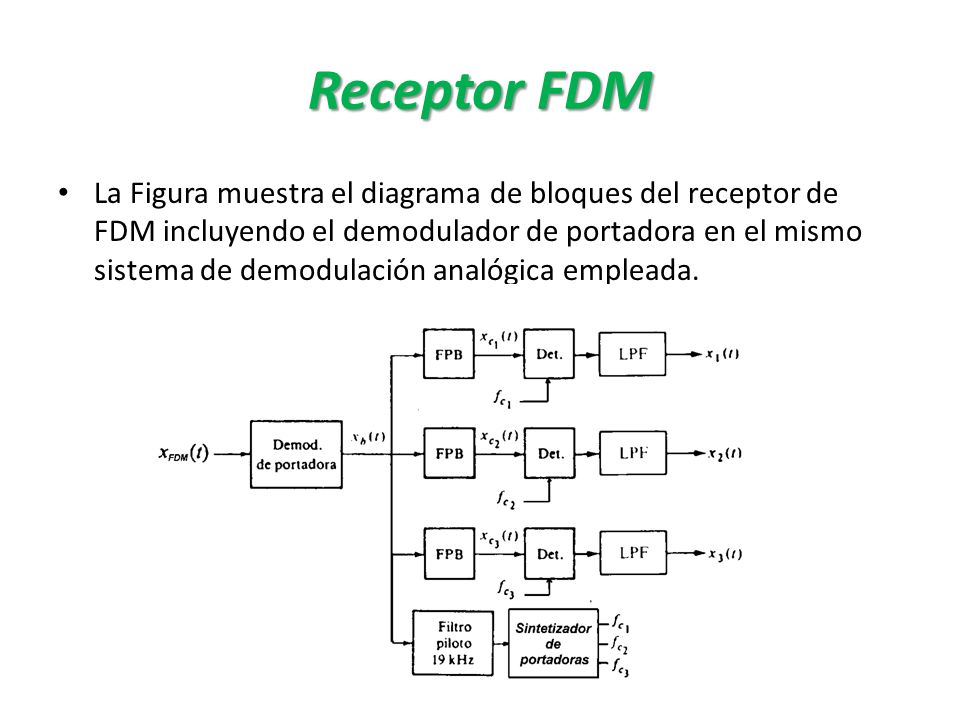

Receptor FDM La Figura muestra el diagrama de bloques del receptor de FDM incluyendo el demodulador de portadora en el mismo sistema de demodulación analógica empleada.
7
Jerarquía de sistemas FDM

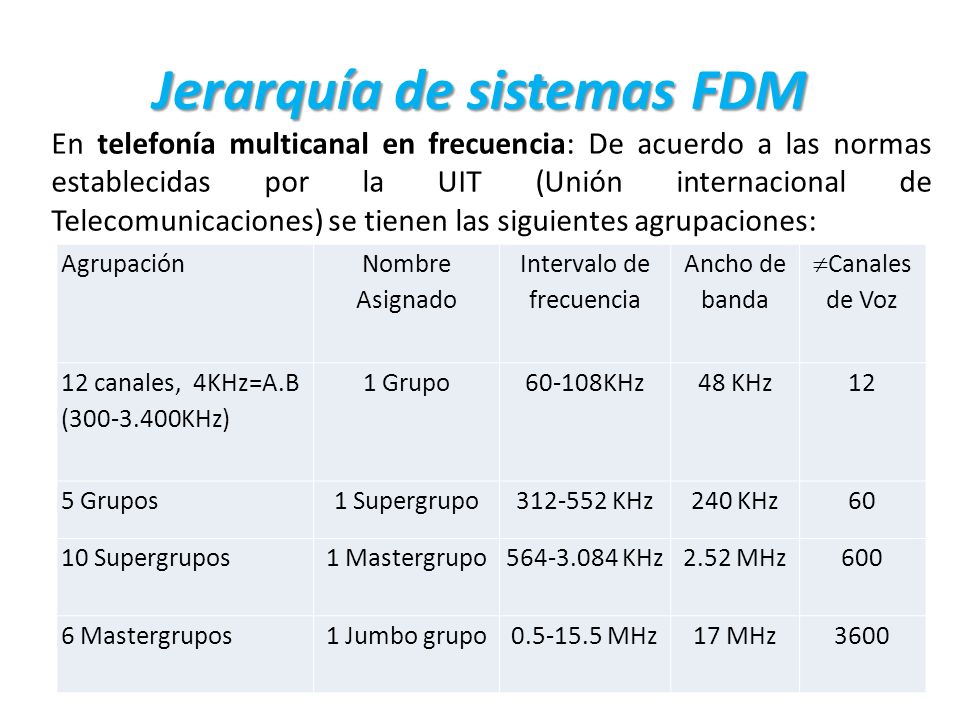

En telefonía multicanal en frecuencia: De acuerdo a las normas establecidas por la UIT (Unión internacional de Telecomunicaciones) se tienen las siguientes agrupaciones: Agrupación Nombre Asignado Intervalo de frecuencia Ancho de banda Canales de Voz 12 canales, 4KHz=A.B ( KHz) 1 Grupo 60-108KHz 48 KHz 12 5 Grupos 1 Supergrupo KHz 240 KHz 60 10 Supergrupos 1 Mastergrupo KHz 2.52 MHz 600 6 Mastergrupos 1 Jumbo grupo MHz 17 MHz 3600
8

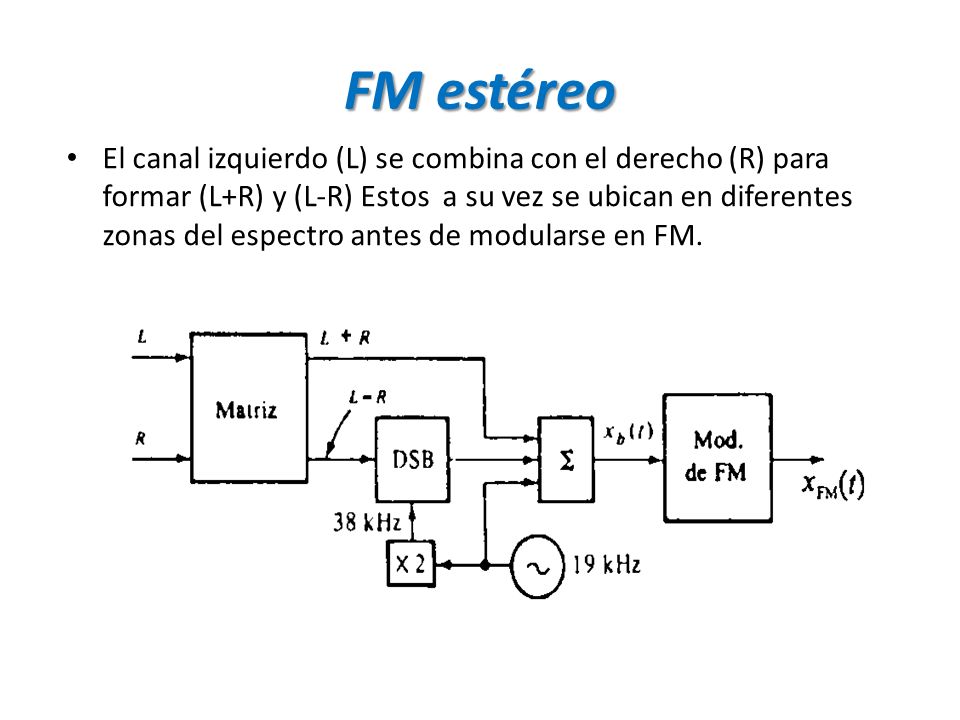

FM estéreo El canal izquierdo (L) se combina con el derecho (R) para formar (L+R) y (L-R) Estos a su vez se ubican en diferentes zonas del espectro antes de modularse en FM.
9
Espectro de la señal banda base del FM estéreo

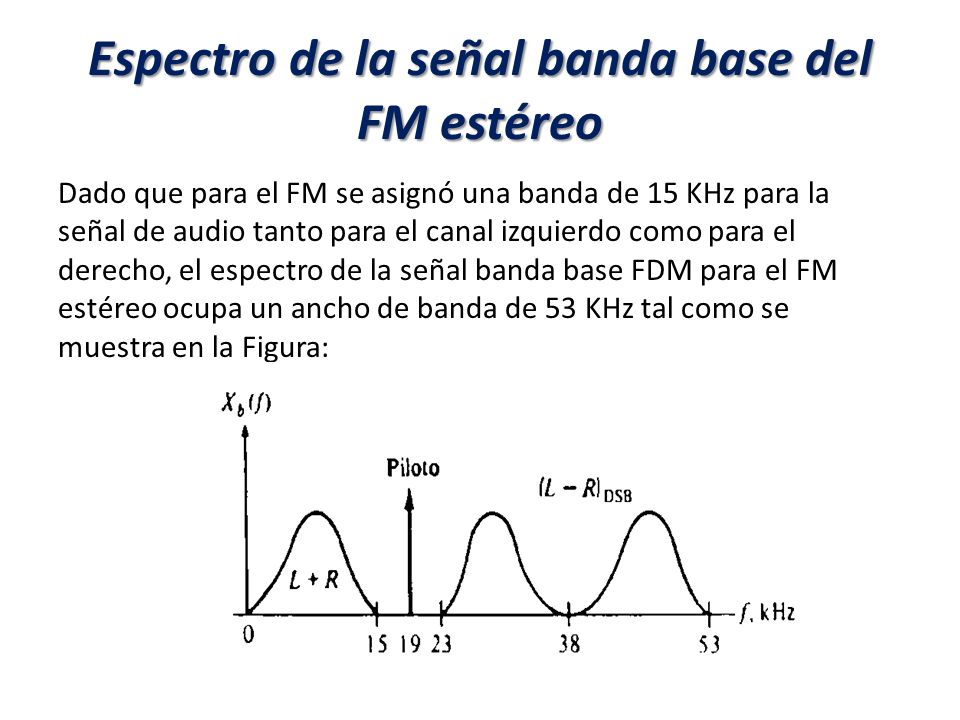

Dado que para el FM se asignó una banda de 15 KHz para la señal de audio tanto para el canal izquierdo como para el derecho, el espectro de la señal banda base FDM para el FM estéreo ocupa un ancho de banda de 53 KHz tal como se muestra en la Figura:
10

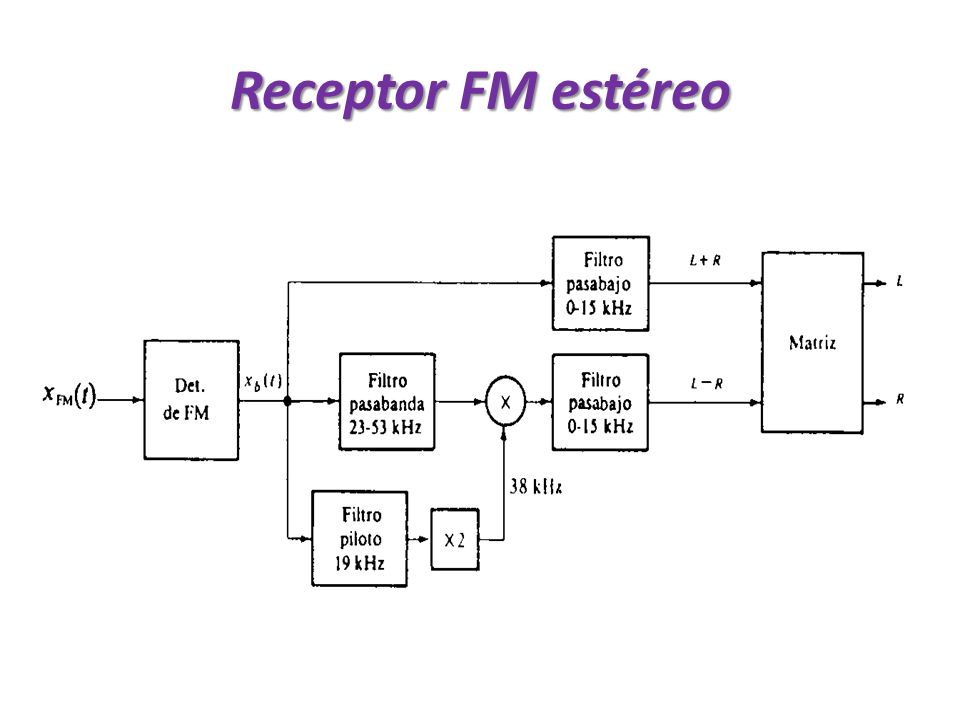

Receptor FM estéreo
