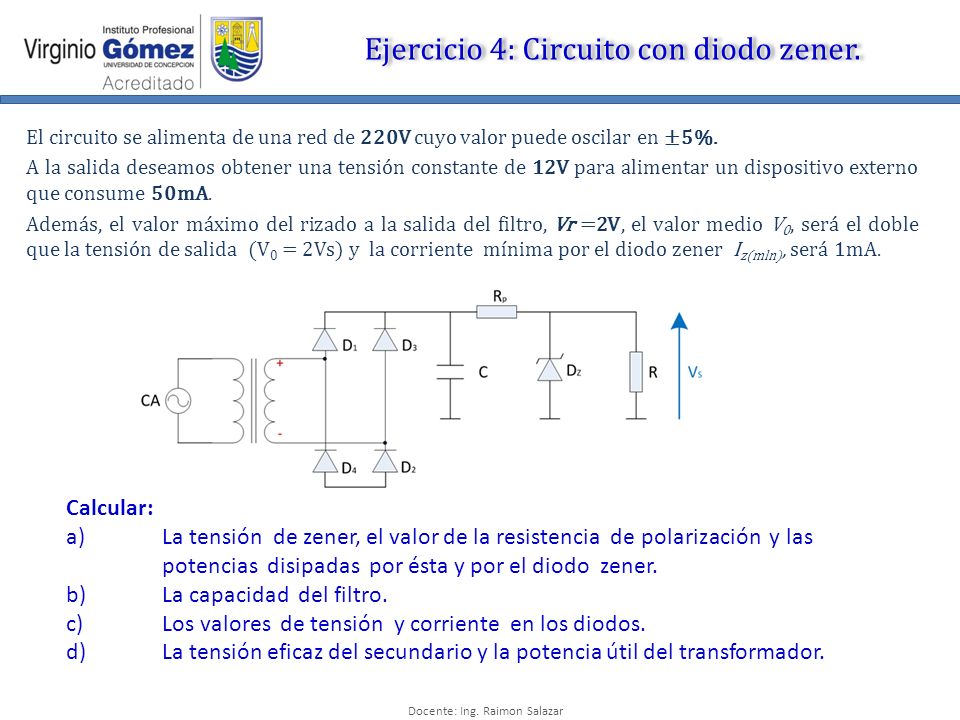

Ejercicio 4: Circuito con diodo zener.
El circuito se alimenta de una red de 220V cuyo valor puede oscilar en ±5%. A la salida deseamos obtener una tensión constante de 12V para alimentar un dispositivo externo que consume 50mA. Además, el valor máximo del rizado a la salida del filtro, Vr =2V, el valor medio V0, será el doble que la tensión de salida (V0 = 2Vs) y la corriente mínima por el diodo zener Iz(mln), será 1mA. Calcular: a) La tensión de zener, el valor de la resistencia de polarización y las potencias disipadas por ésta y por el diodo zener. b) La capacidad del filtro. c) Los valores de tensión y corriente en los diodos. d) La tensión eficaz del secundario y la potencia útil del transformador.
2
Ejercicio 4: Circuito con diodo zener.
3

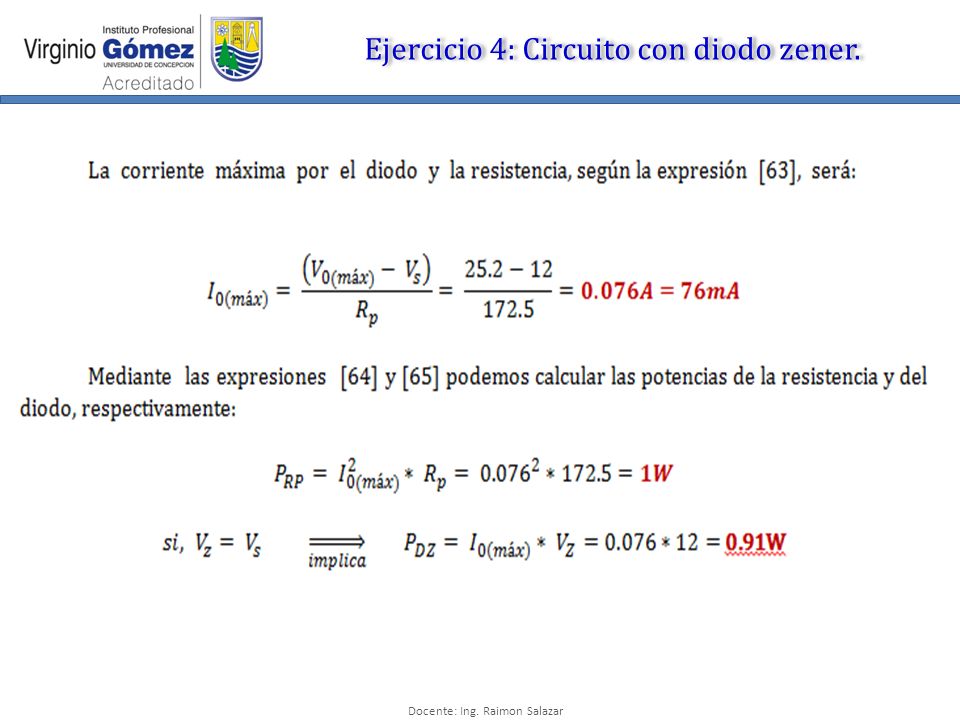

Ejercicio 4: Circuito con diodo zener.
4

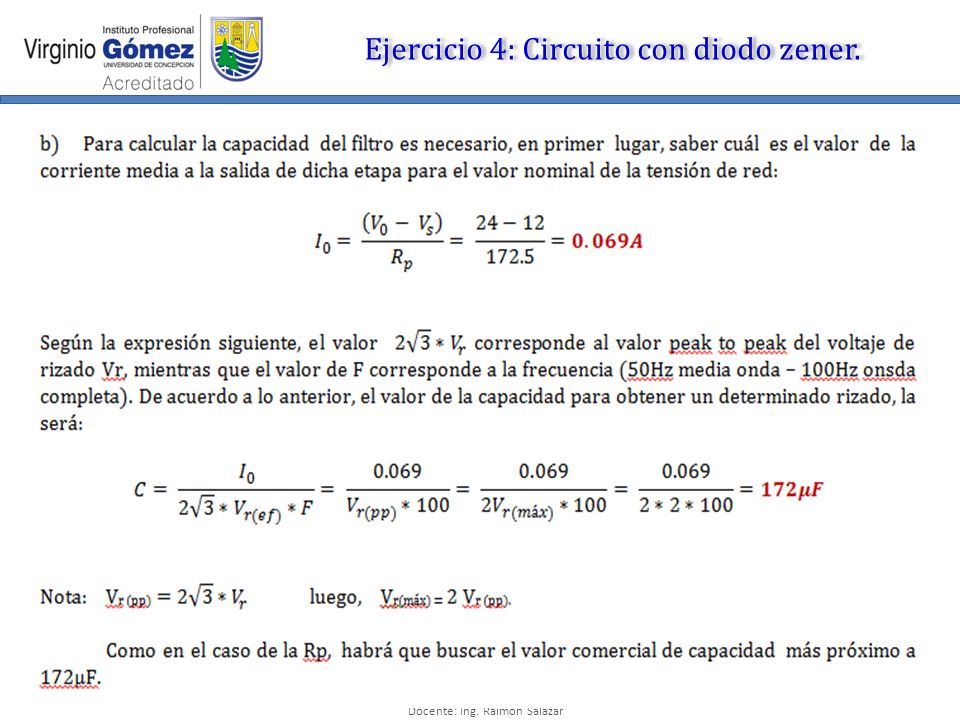

Ejercicio 4: Circuito con diodo zener.
5
Ejercicio 4: Circuito con diodo zener.
6

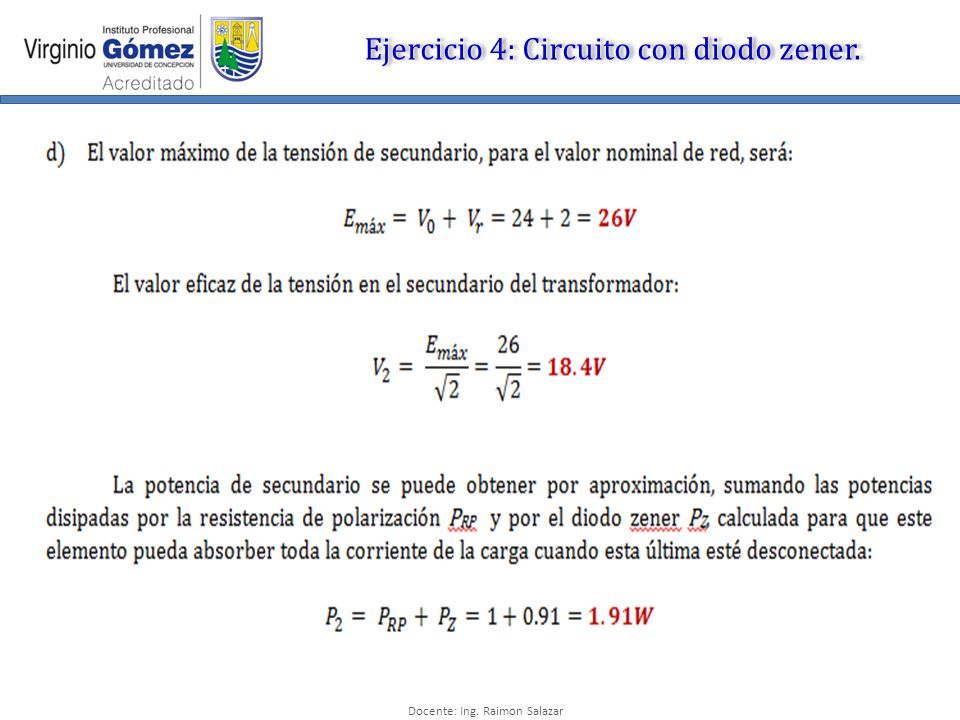

Ejercicio 4: Circuito con diodo zener.
