Autor: Alejandro Castro Ortiz

Presentación del tema: "Autor: Alejandro Castro Ortiz"— Transcripción de la presentación:

1 Autor: Alejandro Castro Ortiz
Curso: Prevención de Accidentes Eléctricos (PR03) objetivo General: Adquirir las destrezas y habilidades para controlar los riesgos eléctricos presentes en maniobra e intervenciones en componentes eléctricos de Alta, Media y Baja Tensión Autor: Alejandro Castro Ortiz

2 UNIDAD I Los Accidentes Eléctricos Objetivos: Suministrar los conceptos básicos para conocer y prevenir los accidentes eléctricos Qué son y por qué se producen los accidentes eléctricos Cuales son los riesgos de trabajar con electricidad y qué consecuencias pueden tener los accidentes eléctricos Qué debemos hacer para evitar los accidentes eléctricos en nuestro lugar de trabajo

3 LECCIÓN 1 ¿Qué son los accidentes eléctricos. 1
LECCIÓN 1 ¿Qué son los accidentes eléctricos? 1.- Características de voltaje y corriente * Voltaje o Tensión (V): es la característica que define una instalación eléctrica. Se mide en Volts * Corriente (I): puede estar presente en todo elemento con voltaje. Se mide en Amperes

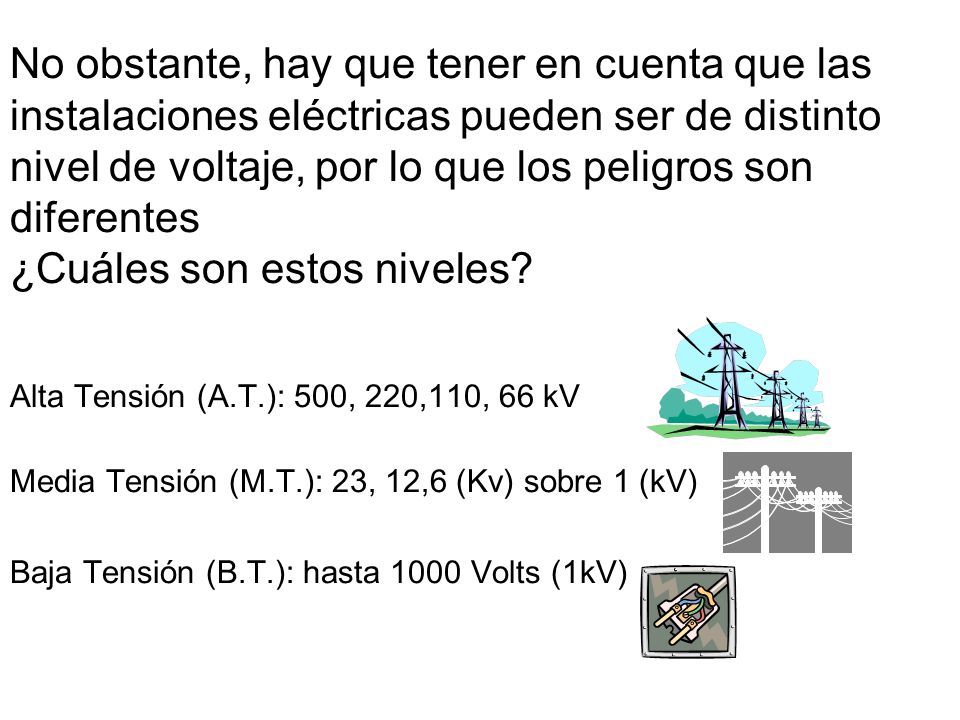

4 No obstante, hay que tener en cuenta que las instalaciones eléctricas pueden ser de distinto nivel de voltaje, por lo que los peligros son diferentes ¿Cuáles son estos niveles? Alta Tensión (A.T.): 500, 220,110, 66 kV Media Tensión (M.T.): 23, 12,6 (Kv) sobre 1 (kV) Baja Tensión (B.T.): hasta 1000 Volts (1kV)

5 Lección 2 : Parámetros Eléctricos Existen otros parámetros a tener en cuenta, que guardan relación con la electricidad y su influencia en los accidentes eléctricos 1.- Campo magnético (B) 2.- Campo eléctrico € 3.- Potencia (P) 4.- Energía * Ver fórmulas

6 Fórmula Campo Magnético B = K * 2 i/a
Se mide en Tesla (T) o Gauss (G) Está siempre presente en la alta y media tensión. Depende de la corriente presente (i) y la distancia a la instalación (a)

7 Fórmula Campo Eléctrico (E) E = ¼ # * v/d
Se mide en V/m o Kv/m Su magnitud está asociada al nivel de voltaje (V) de la instalación Sus efectos también tienen que ver con la distancia de acercamiento a la instalación (d)

8 Fórmula Potencia (P) P = Voltaje (V) * Corriente (I)
Se mide en Watts

9 Fórmula Energía E = P * t (Watts) * (seg)

10 Contacto Directo Contacto Indirecto Arco eléctrico o cortocircuito
Independiente del nivel del nivel de voltaje, los accidentes eléctricos pueden clasificarse según la manera en que se producen. Contacto Directo Contacto Indirecto Arco eléctrico o cortocircuito

11 Contacto Directo : Se produce cuando una persona toca o se pone en contacto físico con un conductor, instalación, equipo eléctrico, máquina herramienta, enchufe, cable, etc, que se encuentra energizado o con tensión directa. Suele ser más común en la Baja y Media Tensión. Estadísticas: 34 % de los accidentes eléctricos son por Contacto Directo.

12 Contacto Indirecto : Contacto de personas con partes conductoras en máquinas o instalaciones que por fallas se encuentran con tensión. Puede presentarse también por acercamiento a distancias no permitidas en instalaciones de Media y Alta Tensión. Estadísticas: el 18 % dee los accidentes eléctricos son por Contacto Indirecto.

13 Arco Eléctrico o Cortocircuito :
Contacto de personas con proyección de partículas calientes y emisiones fuertes de calor al intervenir o estar en la cercanía de instalaciones que en el momento presentan arcos eléctricos o cortocircuitos Pueden estar presente en Alta, Media o Baja Tensión. Estadísticas: el 48 % de los accidentes eléctricos son por Arco Eléctrico o Cortocircuito.-

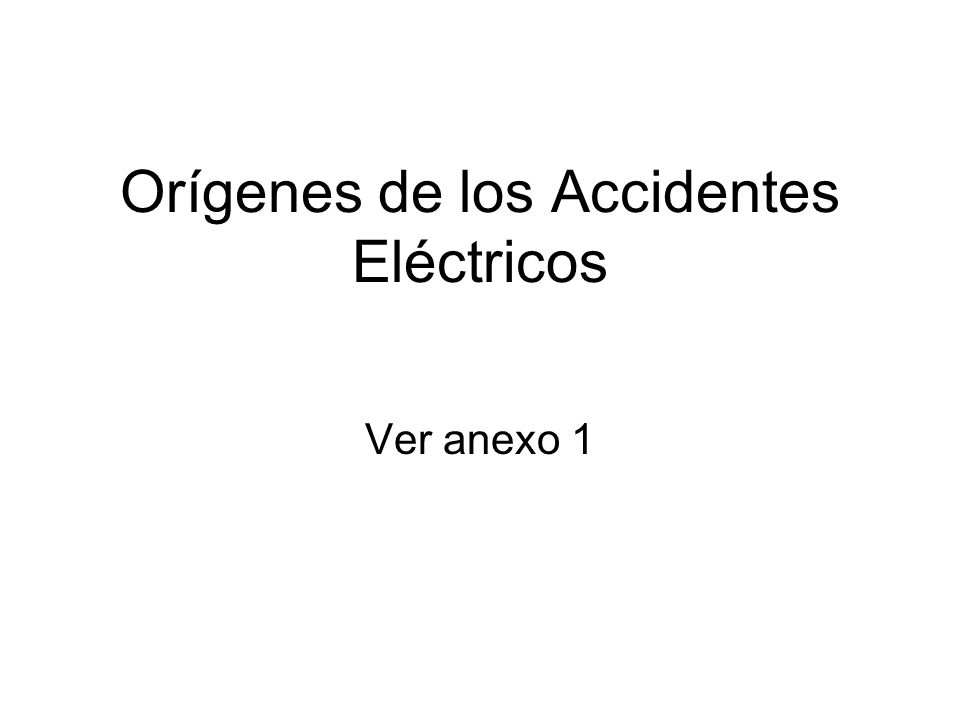

14 Orígenes de los Accidentes Eléctricos
Ver anexo 1

15 Causas presentes en los Accidentes Eléctricos
Causas: factores que explican la ocurrencia del accidente Ignorancia Imprudencia Desconocimiento Falta de preparación Seguridad técnica y personal insuficiente Negligencia

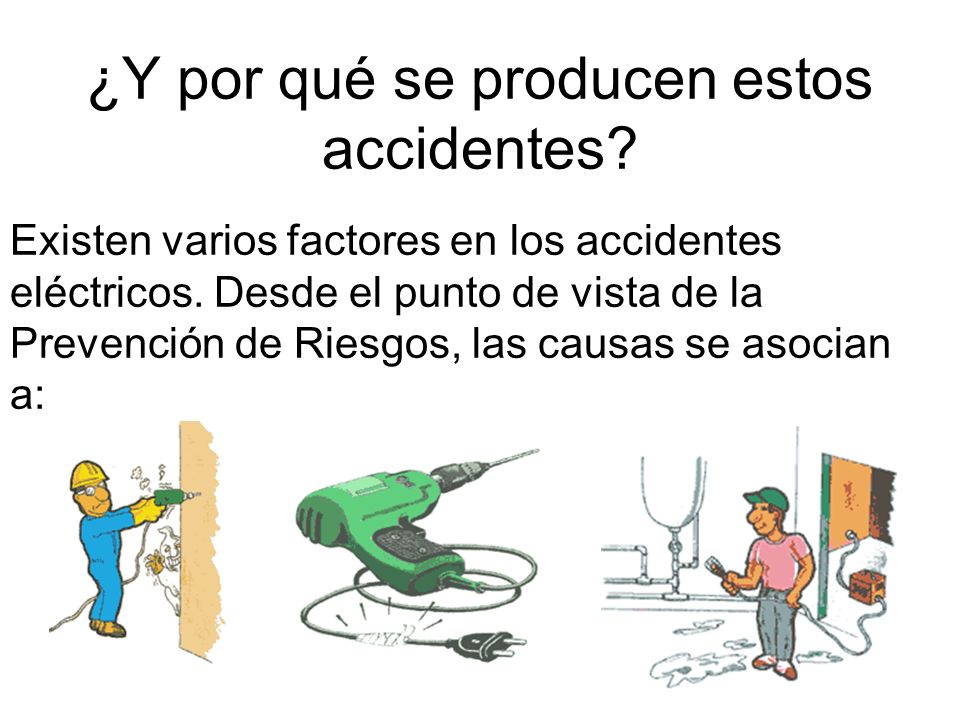

16 ¿Y por qué se producen estos accidentes?
Existen varios factores en los accidentes eléctricos. Desde el punto de vista de la Prevención de Riesgos, las causas se asocian a:

17 Causas presentes en los accidentes eléctricos
Factores del Trabajo: aquellos que se imputan a errores de planificación, intervención errónea, supervisión disminuida, falta de procedimientos. Factores Personales: son imputables a la persona humana, y tiene que ver con saber, poder y querer. Otros factores: se trata de elementos externos al quehacer del trabajo

18 Factores del Trabajo Las principales causas son:
Inexistencia de puesta a tierra Cable de puesta a tierra seccionado o no conectado Elemento de protección defectuoso Sistema de protección contra contactos directos Inexistencia de dispositivos diferenciales (B.T.) Falla del dispositivo diferencial

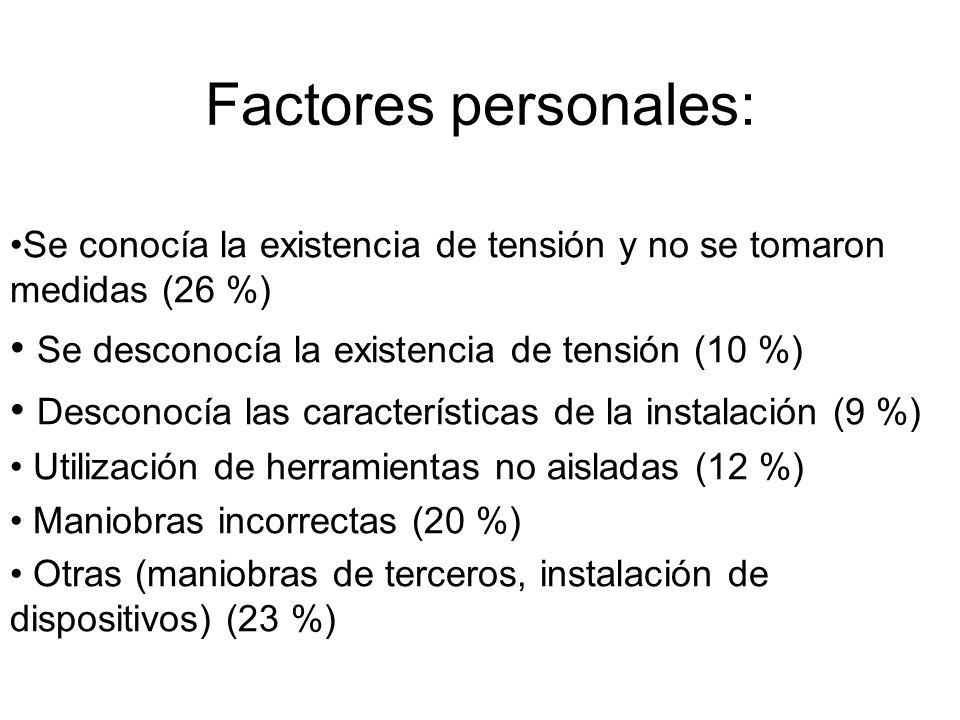

19 Factores personales: Se desconocía la existencia de tensión (10 %)
Se conocía la existencia de tensión y no se tomaron medidas (26 %) Se desconocía la existencia de tensión (10 %) Desconocía las características de la instalación (9 %) Utilización de herramientas no aisladas (12 %) Maniobras incorrectas (20 %) Otras (maniobras de terceros, instalación de dispositivos) (23 %)

20 Las estadísticas sobre accidentes fatales se encuentran en el anexo 2

21 Actividad: Foro Escribe tu opinión y envíala al Foro
¿Qué accidentes podrían ocurrir en tu lugar de trabajo? Revisa y comenta las opiniones de tus compañeros. Recuerda que tu participación en los Foros es parte de tu evaluación final del curso. IR AL FORO

22 Has Finalizado la UNIDAD 1 Los Accidentes Eléctricos

23 Unidad 2 Consecuencia de los Accidentes Eléctricos
Objetivo: Conocer las causas y consecuencias de los Accidentes Eléctricos

24 Lección 3 Consecuencias de los Accidentes Eléctricos
Contenidos: Por contactos Directos Por contactos Indirectos

25 Consecuencias de los Accidentes Eléctricos
Por contactos Directos: Quemaduras por el paso corriente a través del cuerpo. Electrocución por paso de corriente por el cuerpo. Otros efectos físicos por el paso de corriente a través del cuerpo o acción de campos Electromagnéticos. Por contactos Indirectos: Quemaduras por contacto de partículas o gases con calor extremo por explosión de equipos. Electrocución o shock eléctrico por el paso de corriente a través del cuerpo.

26 Consecuencias de los Accidentes Eléctricos
Quemaduras por circulación de corriente eléctrica a través del cuerpo: Corresponde a daños en partes del cuerpo humano, por donde circula corriente eléctrica. Es la manifestación más común en accidentes en Alta y Media Tensión. Sus efectos se explican por la cantidad de energía que fluye por la zona donde la persona tiene el contacto eléctrico. Ver fórmula

27 Cálculo de la energía en descargas eléctricas
Si se asume una circulación por persona de tres amperes, se tiene lo siguiente: Energía = V * I * t [Joule] 1Joule equivale a 0,24 calorías E (Q) = V * l * t [kcal], donde V se expresa en Kv, y t en seg.

28 Cálculo de la energía en descargas eléctricas
Quemaduras por circulación de corriente eléctrica a través del cuerpo: Corresponde a los daños en partes del cuerpo humano, donde circula corriente eléctrica. Es la manifestación más común en accidentes de Alta y Media Tensión. La lección de esta persona obedece a un contacto directo con una instalación de 13,2 Kv Análisis y explicación de los efectos: Ver fórmula

29 Análisis y explicación de los efectos de una descarga eléctrica
Si se sume una circulación por la persona de 3 amperes, se tiene lo siguiente: E (q) = 0,24 * 13,2/ V3 * 3 * t [kCal] E(Q) = 5,5 * t [kCal] Si t = 1 seg = E(Q) = 5,5 [kCal] Si t = 2 seg = E (Q) = 11 [kCal] Si t = 12 seg = E (Q) = 66 [kCal] Comparando: para elevar la temperatura de 1 litro de agua en 1°C, es necesario aplicar una cantidad de Energía equivalente a 1 kCal.

30 Consecuencias de los Accidentes Eléctricos
Quemaduras por exposición a calor en arco eléctrico o cortocircuito: Las consecuencias guardan relación con la naturaleza de la anormalidad presente, pero en Alta y Media Tensión, ciertas fallas pueden generar explosiones y fuertes emisiones de calor. Sus efectos se explican por la cantidad de energía que fluye por la zona donde se presenta la anormalidad o falla eléctrica.

31 Consecuencias de los Accidentes Eléctricos
Electrocución o Shock Eléctrico. Esta situación se explica por el paso de corriente a través del corazón, lo que eventualmente puede afectar a su actividad electromuscular. Generalmente se presenta en Baja Tensión, y excepcionalmente en la Media Tensión.

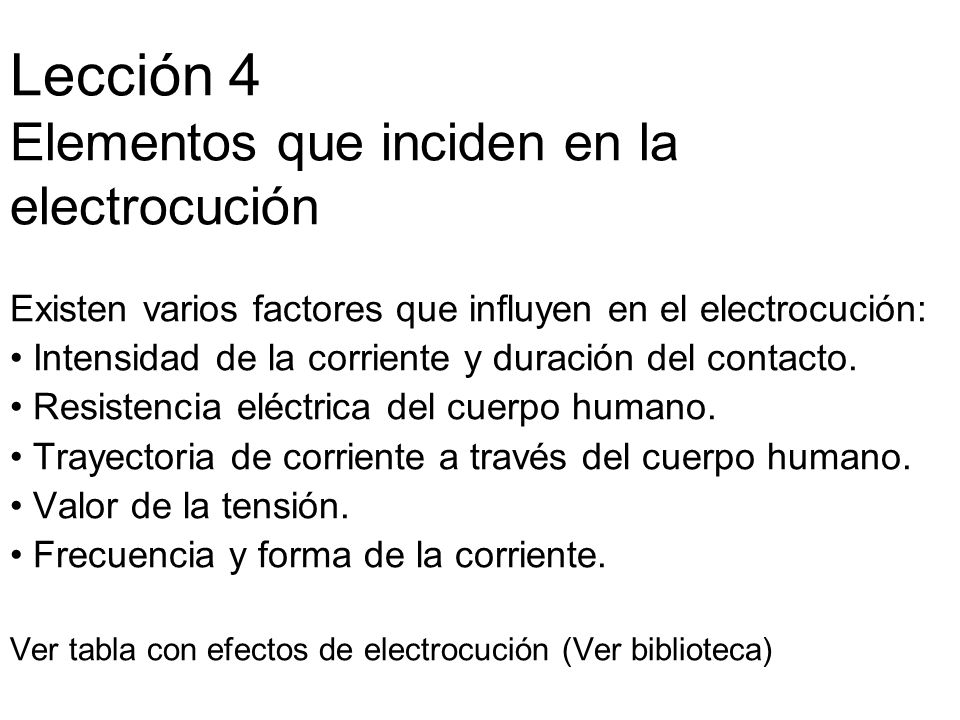

32 Lección 4 Elementos que inciden en la electrocución
Existen varios factores que influyen en el electrocución: Intensidad de la corriente y duración del contacto. Resistencia eléctrica del cuerpo humano. Trayectoria de corriente a través del cuerpo humano. Valor de la tensión. Frecuencia y forma de la corriente. Ver tabla con efectos de electrocución (Ver biblioteca)

33 Intensidad de la corriente y duración del contacto eléctrico
Mientras más intensa la corriente, mayor es el efecto. Mientras más dure el contacto, mayor es el efecto. Algunos conceptos Importantes: Umbral de percepción, independientemente del tiempo, una corriente sobre un valor mínimo de 0,5 mA provoca sensación en una persona (Ver gráfico en biblioteca)

34 Resistencia Eléctrica del cuerpo Humano
La resistencia de la piel decrece rápidamente cuando aumenta la corriente: Para tensiones de contacto de hasta 50 V varía ampliamente. Para valores superiores a 100 V, disminuye rápidamente. Ya no se aprecia resistencia cuando se perfora la piel La resistencia de interna del cuerpo humano depende fundamentalmente de la trayectoria de la corriente a través del cuerpo (Ver Gráfico en biblioteca)

35 Trayectoria de la corriente a través del cuerpo Humano
Si un unbral de corriente suficiente circula a través del corazón, puede provocar fibrilación ventricular (Ver Gráfico en Biblioteca)

36 Valor de la tensión El riesgo de fibrilación alcanza su máximo cuando la tensión se sitúa en el rango entre 220 a 800 V., en especial en el nivel de 600 V. Esto para una condición habitual de resistencia del cuerpo, pero también podría presentarse con resistencias débiles y tensiones entre 60 a 100 V.

37 Frecuencia y forma de la corriente
Para corrientes eléctricas de frecuencia superior a 50 Hz la peligrosidad disminuye progresivamente a efectos de fibrilación ventricular, aunque prevalecen los efectos térmicos de la corriente. La corriente continua, en general, no es tan peligrosa como la corriente alterna, básicamente por ser más fácil soltarse y por ser el umbral de fibrilación ventricular mucho más elevado.

38 Otros efectos presentes
Asfixia: Se presenta cuando la corriente atraviesa el tórax, impidiendo la contracción de los músculos, y por tanto, la respiración, ocasionando el paro por anoxia. Puede producir la muerte por anoxia. Tetanización muscular: Movimiento incontrolado de los músculos como consecuencia del paso de la corriente eléctrica. Esta anulación de la capacidad del control muscular es la que impide la separación del punto de contacto. (Ver Gráfico en Biblioteca)

39 Actividad: Foro Escribe tu opinión y envíalo al Foro
¿Qué accidentes eléctricos podrían ocurrir en tu lugar de trabajo? Revisa y comenta las opiniones de tus compañeros. Recuerda que tu participación en Foros es parte de tu evaluación final del curso.

40 Unidad 3 Prevención de Accidentes Eléctricos
Objetivos: Identificar los peligros asociados al trabajo, evaluar los riesgos y adoptar las medidas de prevención

41 Lección 5 Prevención de Accidentes Eléctricos
Los peligros asociados al trabajador con electricidad, una vez identificados y evaluados lo9s riesgos asociados, obligan a adoptar las medidas de prevención para cada actividad de trabajo se han definido. Ello implica tener en cuenta siempre lo siguiente:

42 Las medidas de prevención guardan relación con el nivel de Tensión con que se trabaja.
Las maniobras e intervenciones pueden ser en instalaciones energizadas o en equipos previamente desconectados. Al trabajador en cercanía de instalaciones de Alta o Media Tensión, hay que tener presentes las distancias de seguridad respecto de dichos elementos. Las protecciones eléctricas en Alta y Media Tensión no están diseñadas para la protección de personas. La existencia de protecciones diferenciales en baja tensión no eximen de la adopción de las medidas de seguridad que se requiera.

43 Prevención de Accidentes Eléctricos
En cualquier central, existen variadas actividades que implican intervenir los equipos e instalaciones. En general, el mantenimiento o reparación de estos elementos implica la adopción de uno o varios procedimientos. Los equipos denominados, como del tipo aéreo pueden ser visualizados por el grupo de trabajo. No obstante, existen otras instalaciones, como las del tipo subterráneo, cuyas partes activas o energizadas no siempre se encuentran a la vista.

44 Prevención de Accidentes Eléctricos
Conviene tener presente que los trabajos que impliquen la intervención en estos componentes, siempre obedece a un conjunto de reglas universales del trabajo eléctrico, que se conocen como las “Cinco reglas de Oro”

45 Equipos de Protección

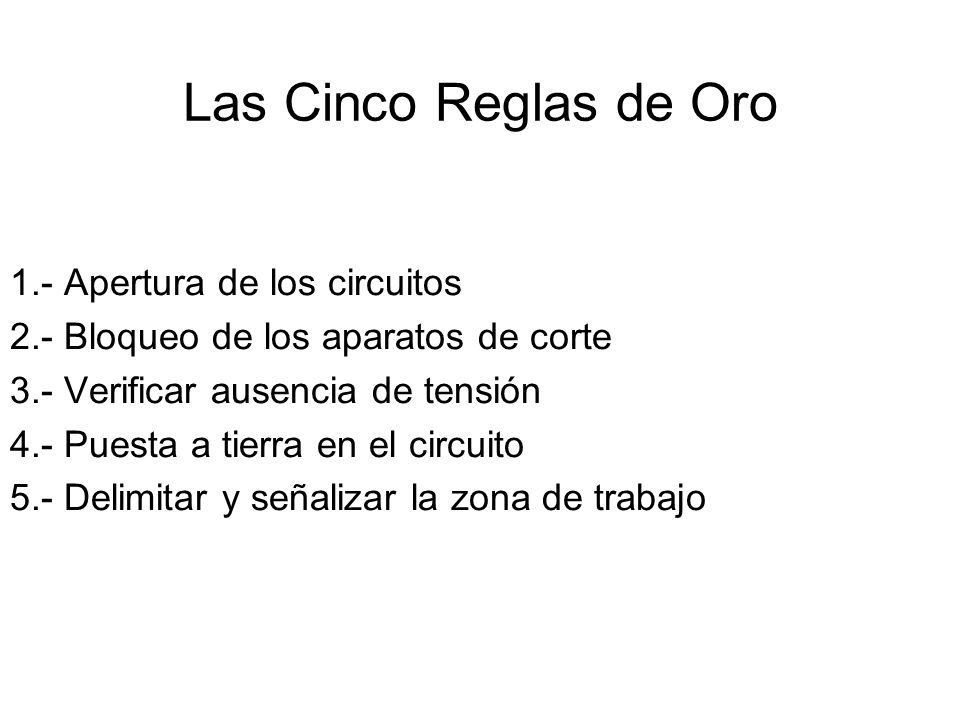

46 Las Cinco Reglas de Oro 1.- Apertura de los circuitos
2.- Bloqueo de los aparatos de corte 3.- Verificar ausencia de tensión 4.- Puesta a tierra en el circuito 5.- Delimitar y señalizar la zona de trabajo

47 Trabajos eléctricos sin tensión Regla de Oro 1
1.- Apertura de los circuitos Aislar todas las fuentes de tensión que puedan alimentar la alimentación en lo que debe trabajarse, desde los dispositivos respectivos

48 Trabajos eléctricos sin tensión Regla de Oro 2
2.- Bloqueo de los aparatos de corte: Bloquear, si es posible, y en posición de apertura, los aparatos de corte. En cualquier caso, colocar en el mando de estos aparatos una señalización de prohibición de maniobrarlo.

49 Trabajos eléctricos sin tensión Regla de Oro 3
3.- Verificar ausencia de tensión: La verificación se efectuará en cada uno de los conductores, incluido el neutro, así como en las masas metálicas próximas. Debe utilizarse un instrumento

50 Trabajos eléctricos sin tensión Regla de Oro 4
4.- Puesta a tierra y en cortocircuito: Dicha operación debe efectuarse lo más cerca posible del lugar de trabajo y en cada uno de los conductores sin tensión, incluyendo el neutro.

51 Trabajos eléctricos sin tensión Regla de Oro 5
5.- Delimitar y señalizar la zona de trabajo

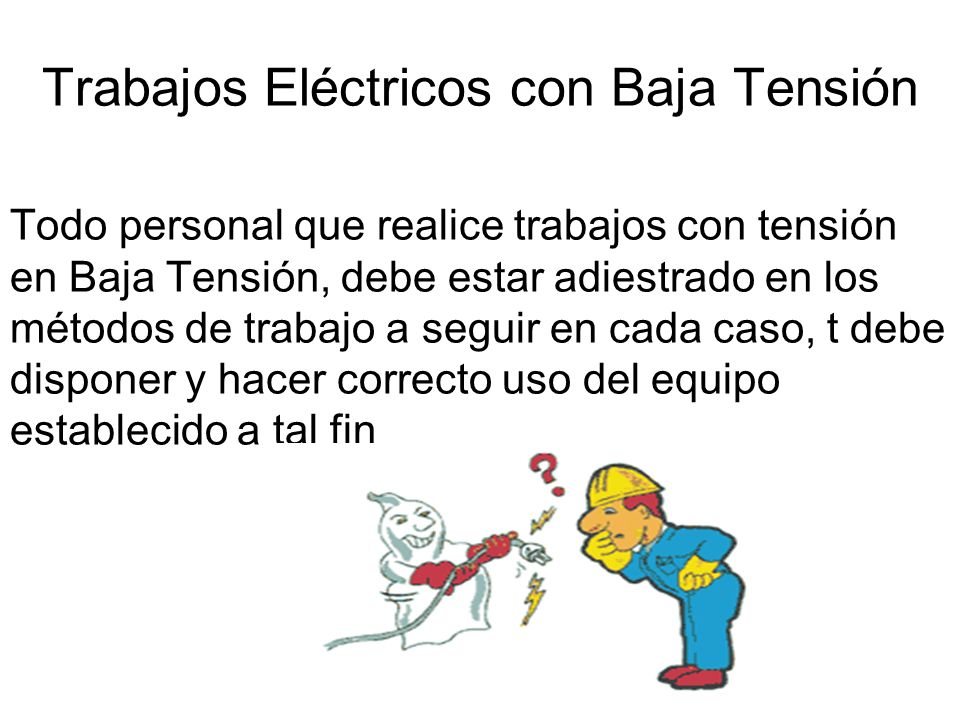

52 Trabajos Eléctricos con Baja Tensión
Todo personal que realice trabajos con tensión en Baja Tensión, debe estar adiestrado en los métodos de trabajo a seguir en cada caso, t debe disponer y hacer correcto uso del equipo establecido a tal fin

53 Trabajos Eléctricos con Baja Tensión
Los trabajos en Alta o Media Tensión solo pueden ser ejecutados por personal debidamente entrenado y con los equipos y herramientas para tales tareas

54 Equipos y Herramientas que utilizan Baja Tensión
Existen muchas herramientas y equipos que utilizan la electricidad para su funcionamiento. Es por ello que deben cautelarse las medidas de seguridad necesarias para evitar los contactos directos con Baja Tensión

55 Equipos y Herramientas que utilizan Baja Tensión

56 Medidas de seguridad 1.- A nivel del suelo, colocarse sobre objetos aislantes. (alfombras, banqueta, madera seca, etc.). 2.- Utilizar casco, guantes aislantes para B.T. y herramientas aisladas. 3.- Utilizar siempre gafas al intervenir una instalación energizada. 4.- Utilizar ropa de algodón seca de lluvia, en caso de lluvia. Las ropas no deben tener partes conductoras. 5.- Aislar, siempre que sea posible, los conductores o partes de conductoras desnudas que están con tensión. 6.- El aislamiento se efectúa mediante fundas.

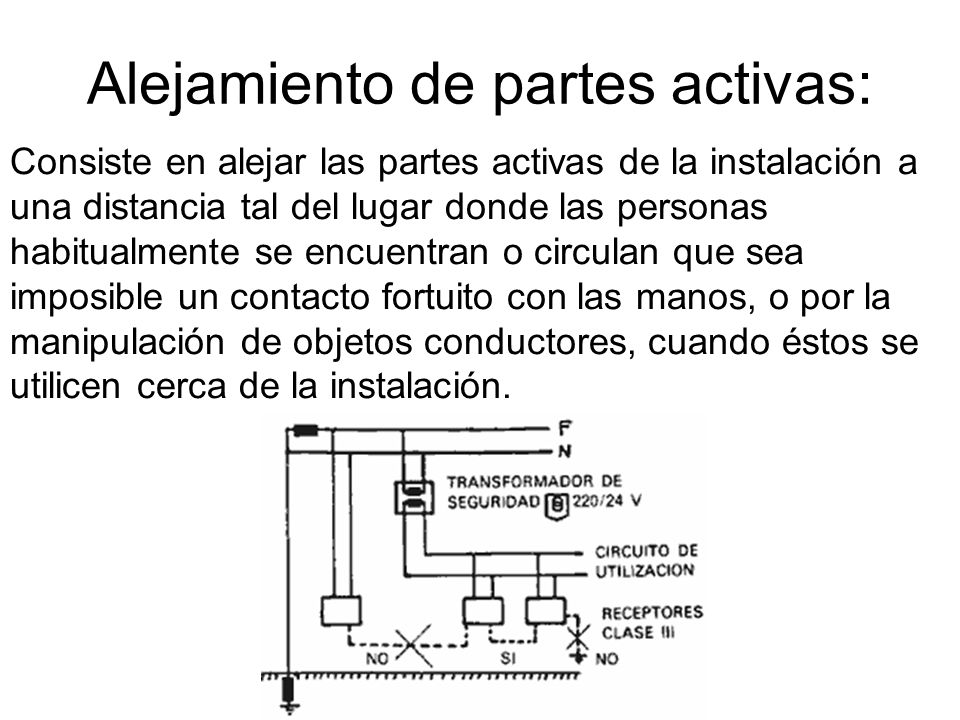

57 Alejamiento de partes activas:
Consiste en alejar las partes activas de la instalación a una distancia tal del lugar donde las personas habitualmente se encuentran o circulan que sea imposible un contacto fortuito con las manos, o por la manipulación de objetos conductores, cuando éstos se utilicen cerca de la instalación.

58 Recubrimiento de las partes activas:
Esta medida de protección consiste en el recubrimiento de las partes activas de la instalación por medio de un aislamiento apropiado, capaz de conservar sus propiedades con el tiempo, y que limite la corriente de contacto a un valor no superior a 1 miliamperio.

59 Interruptor Diferencial
Aparato de protección que es obligatorio colocar en todas las instalaciones y que tiene como misión interrumpir el circuito cuando se produzca una derivación anormal de la corriente en la instalación o en algún aparato, evitando de esta forma cualquier accidente de las personas

60 Lección 6 Trabajos Eléctricos en Baja, Media y Alta Tensión
Protección con diferencial de Alta Densidad: El empleo del interruptor diferencial con una sensibilidad no superior a 30 mA se reconoce como medida de protección complementaria. La utilización de estos dispositivos no debe realizarse nunca como sustitución de alguna de las medidas anteriormente expuestas. Características de la protección : ver en Biblioteca

61 Trabajos Eléctricos con Baja Tensión
El Diferencial y la Red de Tierra: Con el fin de conseguir una mayor seguridad de las personas, es preciso que se instale además del diferencial, una adecuada red de tierra del local o edificio. Este conjunto es el que limitará la tensión de contacto en los aparatos o masa metálicas que se hayan puesto en tensión. Los valores máximos que puede alcanzar la tensión de contacto, según la norma Española MI BT 021, son: - 24 V para locales húmedos (incluyendo viviendas). - 50 V para locales secos

62 Trabajos Eléctricos con Baja Tensión
Conexiones equipotenciales: Este sistema de protección consiste en unir entre sí, y a los elementos conductores simultaneamente accesibles, todas las masas de la instalación a proteger. Permite evitar que puedan aparecer, en un momento dado, diferencias de potencial peligrosas entre ellos.

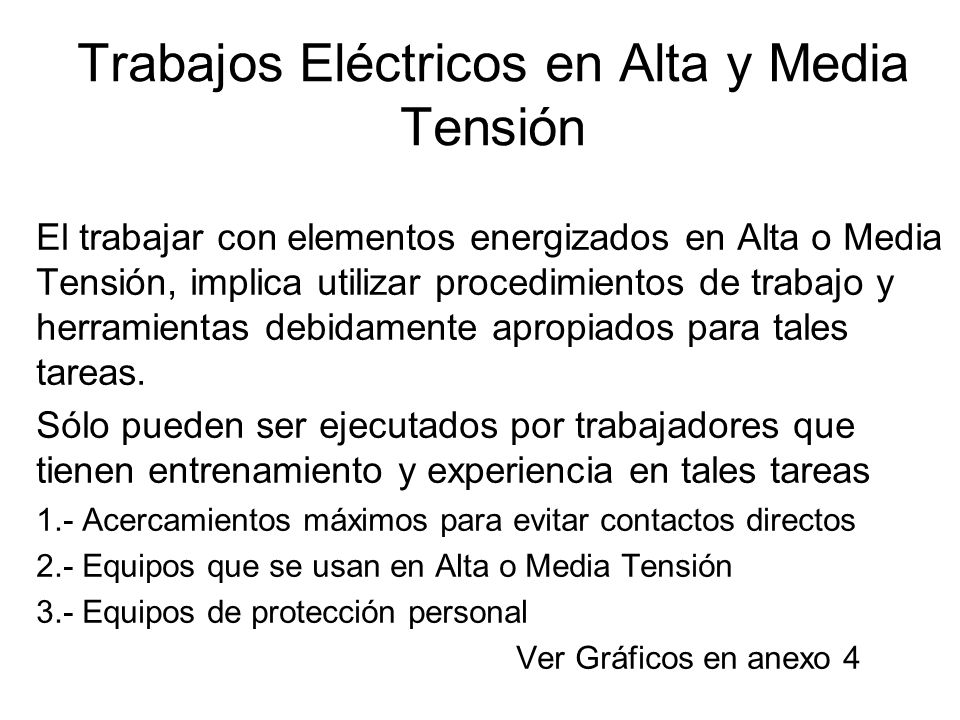

63 Trabajos Eléctricos en Alta y Media Tensión
El trabajar con elementos energizados en Alta o Media Tensión, implica utilizar procedimientos de trabajo y herramientas debidamente apropiados para tales tareas. Sólo pueden ser ejecutados por trabajadores que tienen entrenamiento y experiencia en tales tareas 1.- Acercamientos máximos para evitar contactos directos 2.- Equipos que se usan en Alta o Media Tensión 3.- Equipos de protección personal Ver Gráficos en anexo 4

64 Has finalizado el Curso Prevención de Accidentes Eléctricos
Ahora deberás realizar la Evaluación Final para comprobar lo que has aprendido Ver Evaluación Final

65 TEST DE EVALUACIÓN FINAL
1.- El campo eléctrico esta presente en las instalaciones: a) Siempre cuando existe tensión en la instalación R b) Cuando se está a una distancia cercana c) Solo si se toca físicamente el elemento Cuando hay corriente circulando en la instalación 2.- Un accidente eléctrico, según la manera como se clasifican, se distinguen como: a) Accidentes por contacto directo b) Accidentes por contacto indirecto c) Accidentes por arco eléctrico o cortocircuito Todas las anteriores R 3.- Un accidente eléctrico cuyo origen es por enlace inductivo, implica la existencia de un Campo Magnético. Las variables que influyen en su presencia son: a) Solo la corriente eléctrica presente b) El nivel de voltaje de la instalación c) El nivel de corriente presente y la distancia de acercamiento a la instalación R d) Todas las anteriores

66 4.- El accidente eléctrico fatal más frecuente, según estadísticas al respecto es:
a) Explosión de equipos o gas b) Aprisionamiento por equipos c) Quemadura eléctrica por circulación en A.T o M.T. R Electrocución o schok eléctrico en Baja Tensión 5.- Cual de las alternativas es una consecuencia de un accidente eléctrico: a) Fracturas en los dedos por uso de herramientas b) Quemadura por el paso de corriente a través del cuerpo R c) Shock eléctrico solo cuando se tienen las manos mojadas Electrocución por cortocircuito de una instalación 6.- Un accidente eléctrico por arco eléctrico o cortocircuito: a) Puede generan explosiones o calor intenso R b) Solo se produce un haz de luz c) La operación de la protección eléctrica otorga la prevención necesaria d) No se producen en Baja Tensión

67 7.- Otros efectos por el paso de corriente a través del cuerpo son:
a) Tetanización muscular solamente b) Asfixia, Tetanización Muscular y Embolia R c) Asfixia cuando no se usan guantes de cuero Todas las anteriores 8.- La electrocución o shock eléctrico depende, entre otras causas, de lo siguiente: a) La intensidad de la corriente solamente b) La trayectoria de la corriente a través del cuerpo R c) Si se usan guantes de cuero para el trabajo Si se trabaja en Alta Tensión 9.- Una de las cinco reglas de oro es verificar ausencia de tensión. Ello implica lo siguiente: a) Que solo se debe realizar en baja tensión b) Solo hay que realizarla cuando existen instalaciones subterráneas c) Solo hay que realizarla cuando el trabajo es de importancia Se debe realizar utilizando siempre un detector de tensión R Fin del Test
