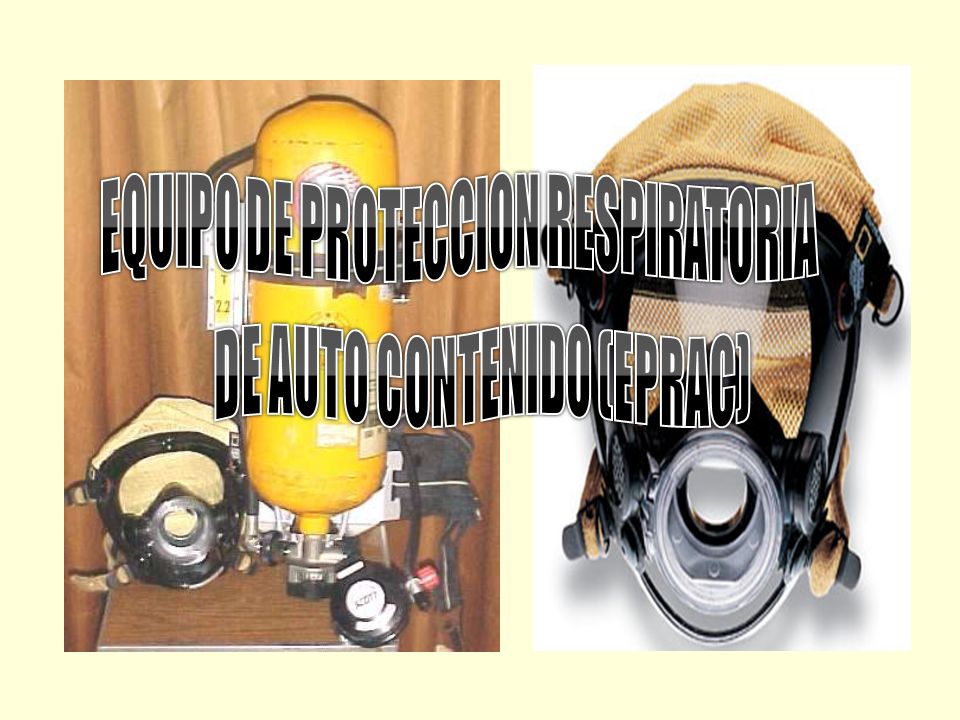

EQUIPO DE PROTECCION RESPIRATORIA DE AUTO CONTENIDO (EPRAC)

Presentación del tema: "EQUIPO DE PROTECCION RESPIRATORIA DE AUTO CONTENIDO (EPRAC)"— Transcripción de la presentación:

1 EQUIPO DE PROTECCION RESPIRATORIA DE AUTO CONTENIDO (EPRAC)

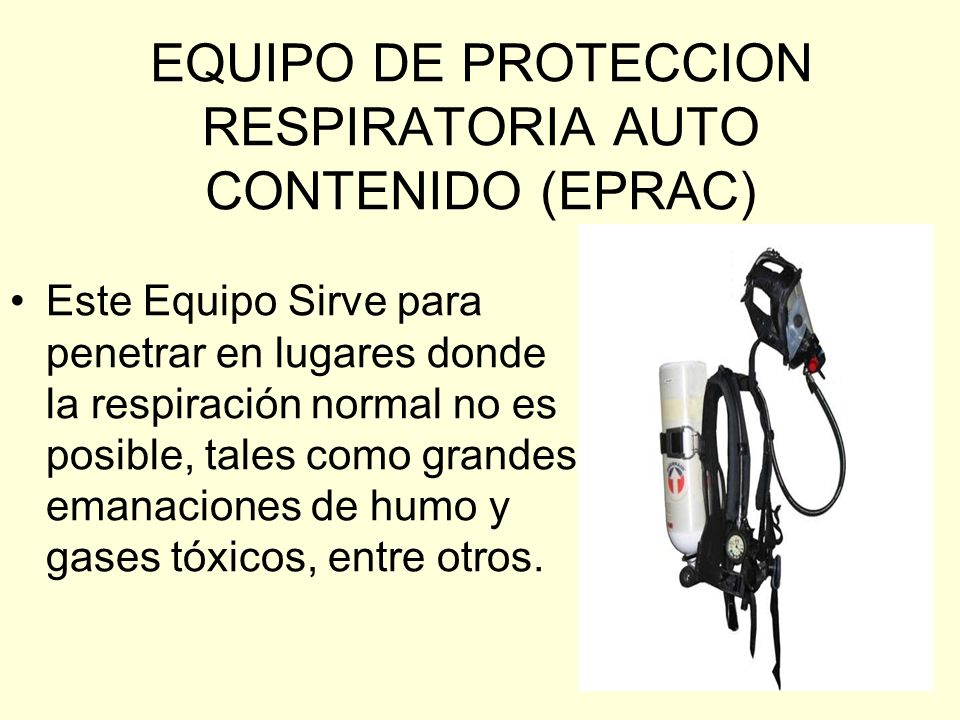

2 EQUIPO DE PROTECCION RESPIRATORIA AUTO CONTENIDO (EPRAC)
Este Equipo Sirve para penetrar en lugares donde la respiración normal no es posible, tales como grandes emanaciones de humo y gases tóxicos, entre otros.

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

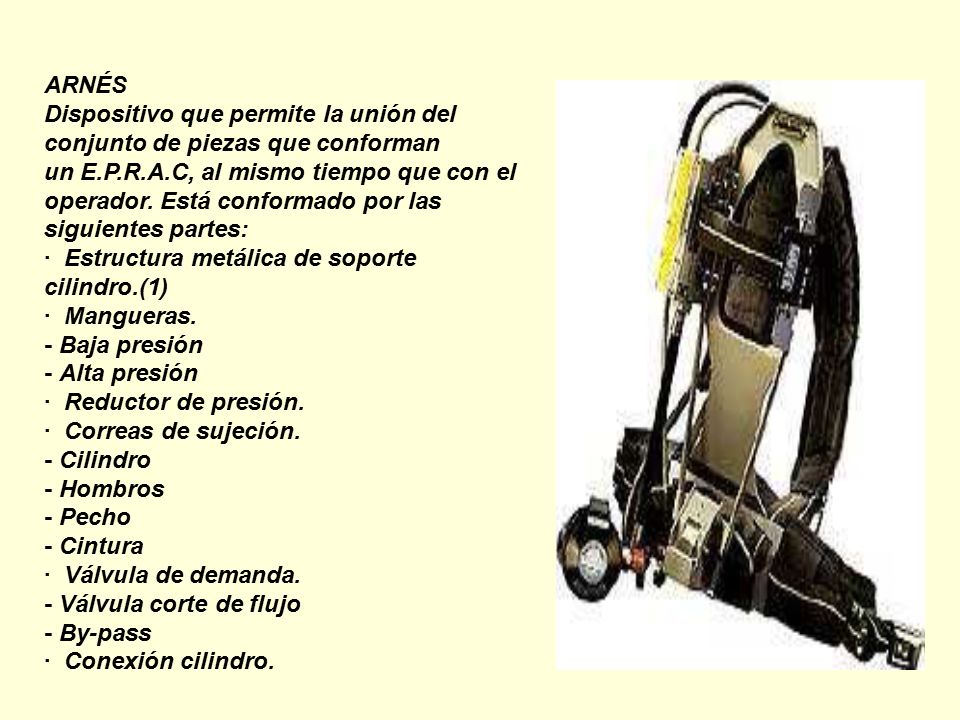

21 ARNÉS Dispositivo que permite la unión del conjunto de piezas que conforman un E.P.R.A.C, al mismo tiempo que con el operador. Está conformado por las siguientes partes: · Estructura metálica de soporte cilindro.(1) · Mangueras. - Baja presión - Alta presión · Reductor de presión. · Correas de sujeción. - Cilindro - Hombros - Pecho - Cintura · Válvula de demanda. - Válvula corte de flujo - By-pass · Conexión cilindro.

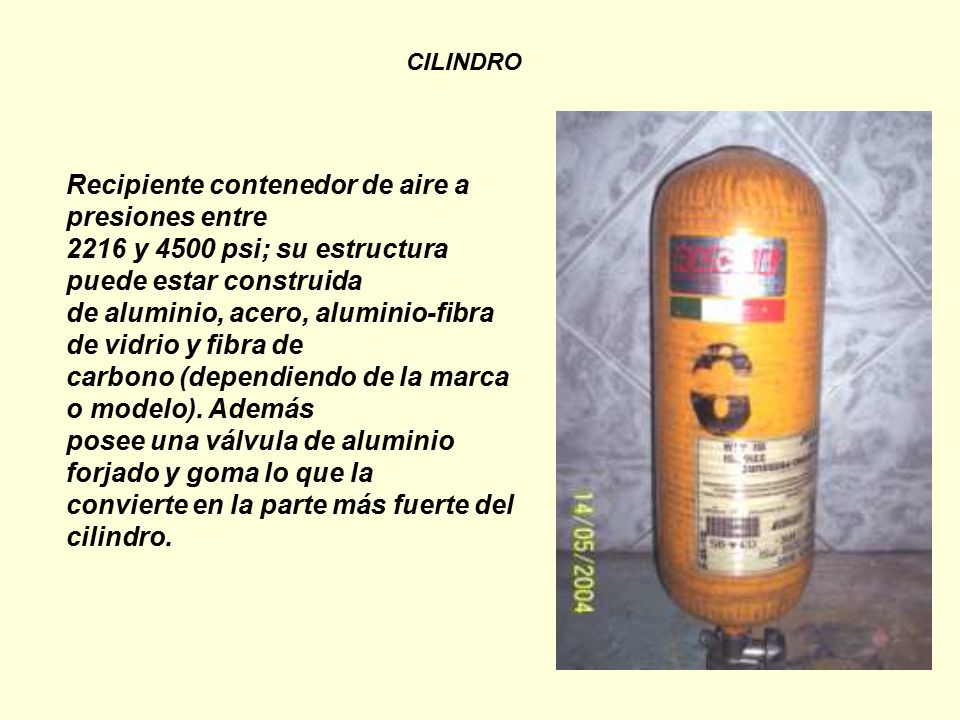

22 Recipiente contenedor de aire a presiones entre
CILINDRO Recipiente contenedor de aire a presiones entre 2216 y 4500 psi; su estructura puede estar construida de aluminio, acero, aluminio-fibra de vidrio y fibra de carbono (dependiendo de la marca o modelo). Además posee una válvula de aluminio forjado y goma lo que la convierte en la parte más fuerte del cilindro.

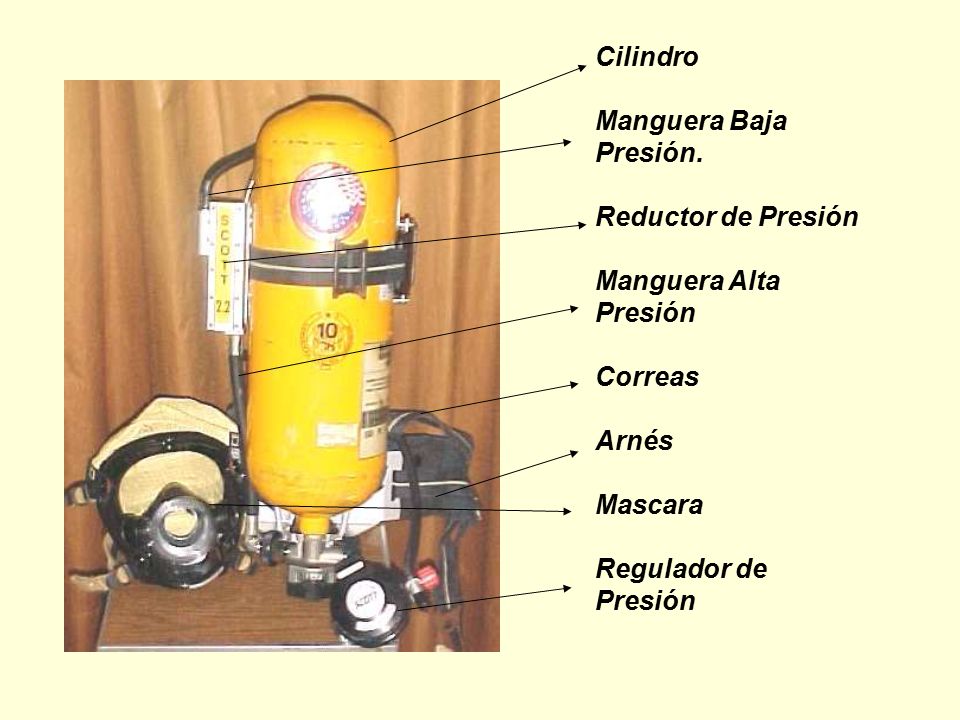

23 Cilindro Manguera Baja Presión. Reductor de Presión Manguera Alta Presión Correas Arnés Mascara Regulador de

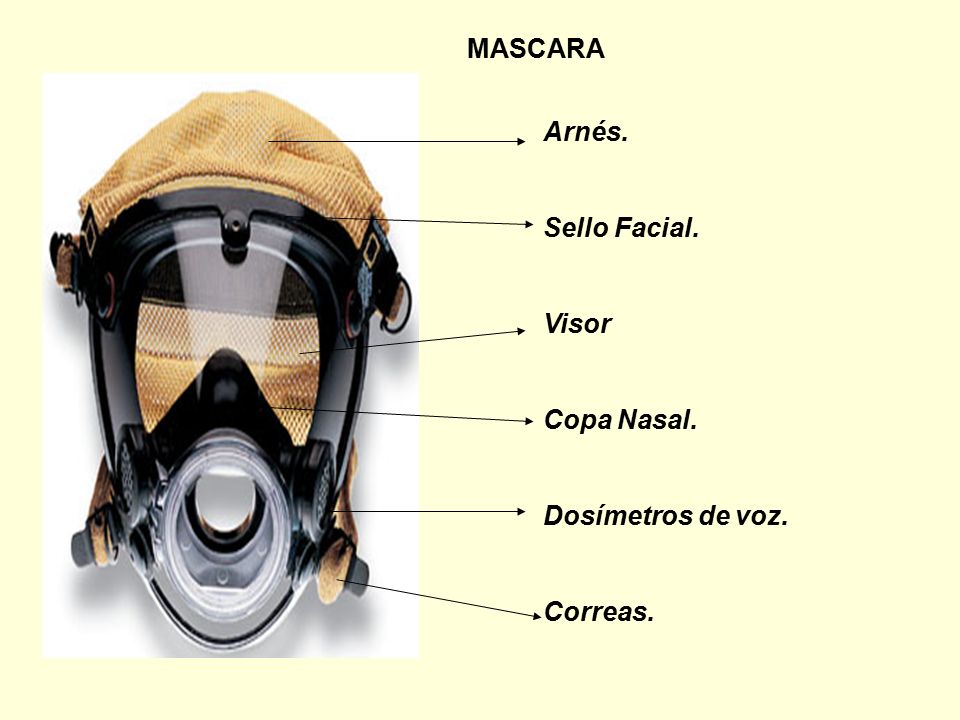

24 MASCARA Arnés. Sello Facial. Visor Copa Nasal. Dosímetros de voz. Correas.

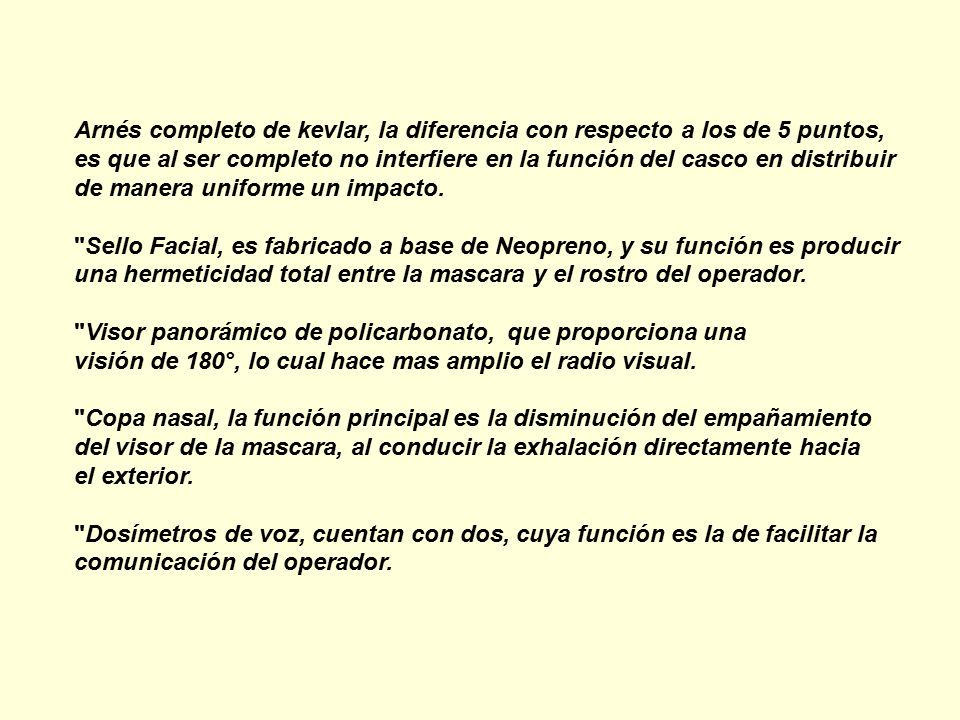

25 Arnés completo de kevlar, la diferencia con respecto a los de 5 puntos,
es que al ser completo no interfiere en la función del casco en distribuir de manera uniforme un impacto. "Sello Facial, es fabricado a base de Neopreno, y su función es producir una hermeticidad total entre la mascara y el rostro del operador. "Visor panorámico de policarbonato, que proporciona una visión de 180°, lo cual hace mas amplio el radio visual. "Copa nasal, la función principal es la disminución del empañamiento del visor de la mascara, al conducir la exhalación directamente hacia el exterior. "Dosímetros de voz, cuentan con dos, cuya función es la de facilitar la comunicación del operador.

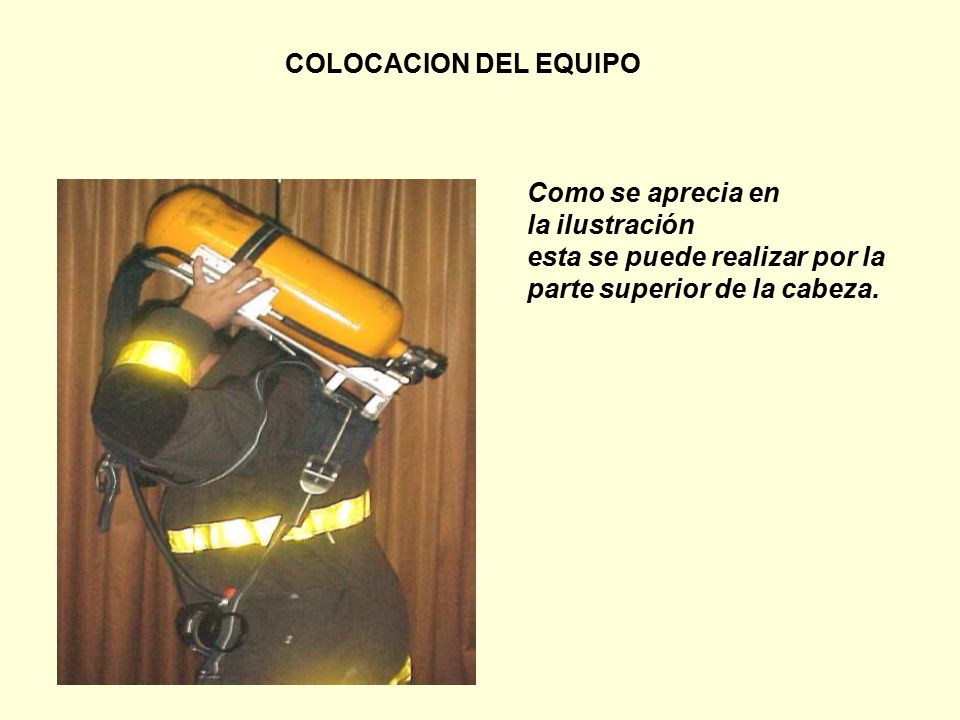

26 COLOCACION DEL EQUIPO Como se aprecia en la ilustración esta se puede realizar por la parte superior de la cabeza.

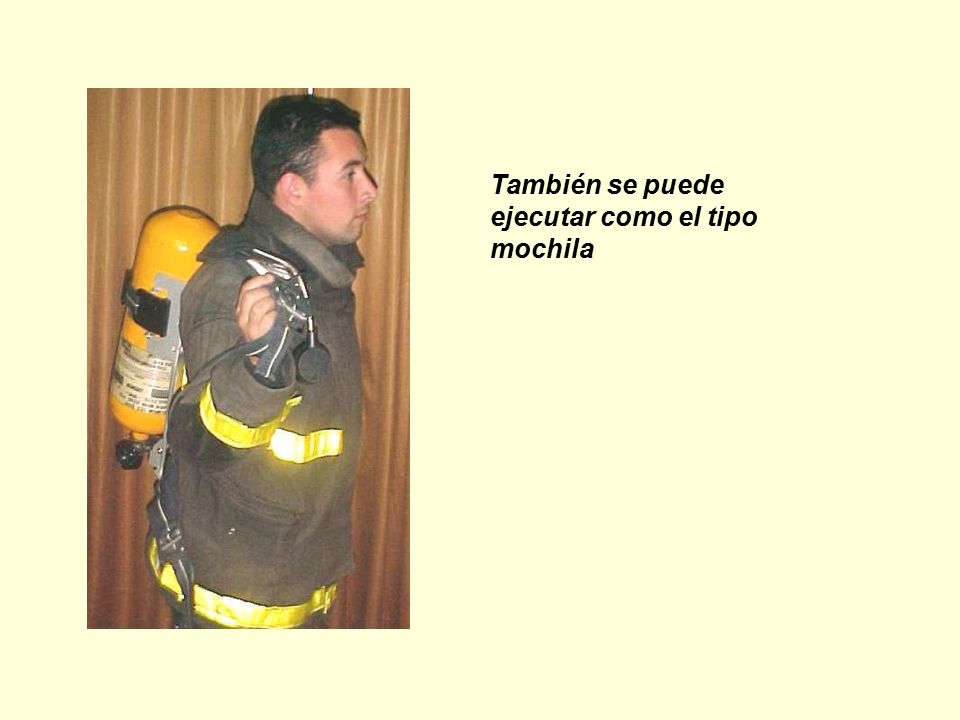

27 También se puede ejecutar como el tipo
mochila

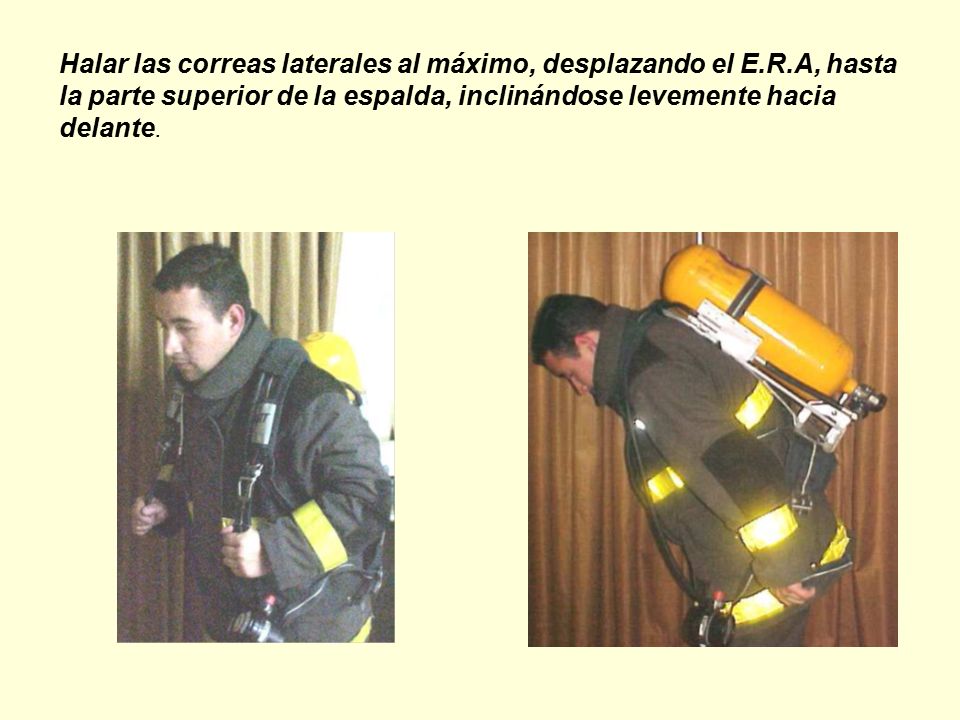

28 Halar las correas laterales al máximo, desplazando el E.R.A, hasta
la parte superior de la espalda, inclinándose levemente hacia delante.

29 Colocar cinturón, halando este en ambos lados al mismo tiempo.
Una vez realizada esta operación, aflojar correas laterales con el objeto de soltar los hombros y permitir que el equipo caiga sobre la cintura del operador.

30

31 REFLEXION La seguridad no es simplemente un ejercicio teórico para mantenernos ocupados. Es un asunto de vida o muerte … la suma de todas nuestras contribuciones en manejo de la PREVENCIÓN es lo que determina si las personas con quienes trabajamos viven o mueren...

32 MUCHAS GRACIAS...
